定冷水系统
定冷水系统培训课件
介质
比热
密度
所需流量
冷却效果
空气
1.0
1.0
1.0
1.0
氢气(压力0.45MPa)
14.35
0.35
1.0
5.0
油
2.09
0.848
0.012
21.0
水
4.16
1.000
0.012
50.0
1. 定子线圈冷却水控制系统结构组成
定子线圈冷却水控制系统主要设备
⑴ 定子线圈冷却水供水控制站： 内含2台交流水泵、2 台水冷却器、1台水过滤器、水箱、离子交换器、水温 调节阀、水压调节阀、定子线圈冷却水仪表信号箱等。
YASφ20×3管路（回水管仅开φ4.8孔）的作用是防止运行时管路因内部 水流因素可能导致的管路振动；并且还有平衡进水管和出水管内压力的 作用（在突然停泵引起发电机断水情况下），故又将该条管路称之为平 衡管。
2. 定子线圈冷却水控制系统主要运行 技术参数：
额定流量
96m3/h
定子线圈冷却水进水压力（计算值） 0.22MPa
定子线圈冷却水加热器
定子线圈冷却水加热器常规布置在中间 层。
1. 定子线圈冷却水控制系统结构组成
定子线圈冷却水流量信号装置
定子线圈冷却水流量信号装置配合节 流孔板一起使用，一般布置在中间层。
1. 定子线圈冷却水控制系统结构组成
扩容管
扩容管段和YGVφ45×3.5管路是防虹吸管。如果定子冷却水泵在运行中 突然停泵（如断电），YGVφ45×3.5管路（接至水箱顶部）可导入空气， 从而阻止主回水管内形成高真空后产生虹吸效应将定子线圈内部的水吸 空。
定子冷却水进口流量＜92.8t/h 4 定子冷却水泵备用投入时，运行泵正常且发电机
定冷水处理系统

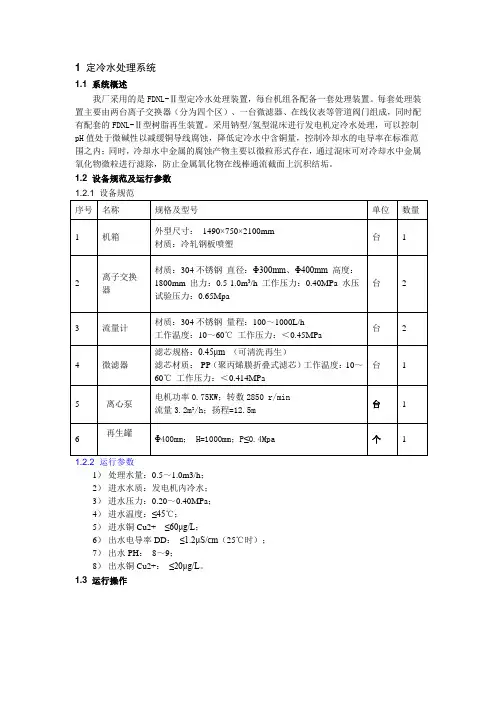

1 定冷水处理系统1.1 系统概述我厂采用的是FDNL-Ⅱ型定冷水处理装置，每台机组各配备一套处理装置。
每套处理装置主要由两台离子交换器（分为四个区）、一台微滤器、在线仪表等管道阀门组成，同时配有配套的FDNL-Ⅱ型树脂再生装置。
采用钠型/氢型混床进行发电机定冷水处理，可以控制pH值处于微碱性以减缓铜导线腐蚀，降低定冷水中含铜量，控制冷却水的电导率在标准范围之内；同时，冷却水中金属的腐蚀产物主要以微粒形式存在，通过混床可对冷却水中金属氧化物微粒进行滤除，防止金属氧化物在线棒通流截面上沉积结垢。
1.2 设备规范及运行参数1.2.2 运行参数1）处理水量：0.5～1.0m3/h；2）进水水质：发电机内冷水；3）进水压力：0.20～0.40MPa；4）进水温度：≤45℃；5）进水铜Cu2+ ≤60μg/L；6）出水电导率DD：≤1.2μS/cm（25℃时）；7）出水PH：8～9；8）出水铜Cu2+：≤20μg/L。
1.3 运行操作FDNL-Ⅱ型内冷水处理装置内部系统图1—进水总门；2—进水压力表；3—进水取样门（清洗树脂时除盐水进水门）；4—A上清洗排水门；5—A上进水门及流量计；6—A下进水门及流量计；7—B上进水门；8—A 上排水门；9—A下清洗排水门；10—B下进水门；11—排水门；12—在线仪表出水门；13—出水总门；14—出水取样门（清洗树脂时除盐水进、排水门）；15—在线仪表进水流量计；16—出水压力表；17—微孔过滤器；18—过滤器排气门；19—过滤器排污门；1.3.1 定冷水处理装置投运前的清洗1）将定冷水处理装置出口取样管接软管至地沟；2）关闭定冷水处理装置进水一、二次门、出水一次门；3）打开定冷水处理装置除盐水进水门，打开定冷水处理装置出口取样门；4）打开定冷水处理装置进水二次门，调整装置进水压力0.2～0.4Mpa，进行冲放；5）用除盐水冲洗定冷水处理装置20-30分钟左右，至出水电导率小于1.2μs/cm停止冲放；6）先后关闭定冷水处理装置进水二次门、出口取样门和定冷水处理装置除盐水进水门。
定冷水系统介绍
检查冷却水系统运行正常，定子进水温度、压力、流量稳定； 将定冷水箱水位补水至最高位；（重要） 关闭备用冷却器冷却水侧及定冷水侧的放水阀； 对备用冷却器的定冷水侧进行注水排气工作；（壳侧）（注水 缓慢，开度要小，防止定冷水箱水位快速下降，若下降时，关 闭注水阀，补水至高水位时，再继续注水工作。） 对备用冷却器的冷却水侧进行注水排气工作；（管侧） 注水排气工作完成后，开启冷却器出口阀，投入其运行。 撤出原运行冷却器，关闭其出口阀、（缓慢操作，当防止冷却 水流量波动）
6.3 定冷水中断的处理原则；
一. 第一种处理方式 ： 定冷水中断时，允许带额定负荷运行30s， 若30s后定冷水不能及时恢复，则应解列发 电机，并使发电机端电压降为零。 二.第二种断水处理程序： 断水5s后开始减负荷，2min内降到26%额定 负荷，此后根据线圈入口、线圈出口、离子 交换器出口3个水的导电率选择运行方式： 如三个点均≤0.5μs/cm，运行1小时 如其中一个点≥0.5μs/cm，运行3min 如三个点≥0.5μs/cm，立即停机
3. 处理；
第一时间检查定子冷却水泵自启，否则手动 启动，保持压力稳定。 若是滤网等堵塞，切换至旁路运行。 若定冷水箱水位低引起，应迅速补水至正常 水位，并检查水位下降原因，作相应处理。 若由于误操作引起，立即恢复原运行方式。 若定冷水压力调节阀故障，应立即切至手动 调节，并联系检修处理。
五、定冷水系统投运注意事项；
1.定冷水水质合格前，严禁向发电机 通水。 2.凝结水系统未经冲洗及水质合格前， 禁止使用凝结水向定冷水系统补水。 （我厂禁止使用） 3.定冷水系统备用的冷却器、滤网及 系统死角等在投运前，应进行冲洗、 排污至水质合格后方可投入系统运 行。
定子冷却水系统自动控制和联锁保护说明
定子冷却水系统自动控制和联锁保护说明定子冷却水系统作为发电机三大附属系统之一，它的运行可靠性直接关系到发电机的安危。
因此，发电机定子冷却水系统设置了可靠的联锁和保护逻辑。
1、定冷水参数报警和保护值1）定冷水水箱水位高报警：800 mm2）定冷水水箱水位低报警：600 mm3）定冷水母管压低联动备用泵保护值：0.7 MPa，延时2秒4）定冷水进水温度高报警值：49℃5）定冷水出水温度高报警值：73℃6）定冷水出水温度高保护动作值：78℃7）定冷水进水压力低报警值：110KPa8）定冷水进水压力低保护动作值：89KPa9）定冷水进水流量低报警值：1200 L／min（72t/h）10）定冷水进水流量低保护动作值：1050 L／min（63t/h）11）定冷水水箱补水阀联开值：12）定冷水导电度大于9.9μs／cm且调整无效时，应紧急停机。
13）定子冷却水泵启动允许：冷却水箱水位不低。
14）发电机定子冷却水泵自启动条件：a运行定子冷却水泵跳闸或手动停止。
（联锁投入）。
b运行定子冷却水泵运行，且定子冷却水泵出口母管压力低至0.7 MPa，，延迟2秒（联锁投入）2、定冷水泵控制和联锁条件1）正常启动（以A泵为例，参见图19－3，B泵情况相同）：在控制室通过DCS发出启动指令，只要没有定冷水泵A电气故障或者停止命令存在，那么电气MCC上的相应开关就会合闸，并发送定冷水泵A在运行状态反馈信号给控制室。
图19-3定子冷却水泵A控制逻辑图2）自动联动：当定冷水泵A处于备用状态时，如果B泵在运行并且定冷水泵出口母管压力低开关PSW-321动作或者B泵出现电气故障信号，那么A泵都将联动投入运行。
3）停运：A泵运行过程中，只要出现定冷水泵A电气故障信号或者控制室内发出A 泵停止指令，那么定冷水泵A将会停运，控制室同样可以得到电气MCC来的停运状态反馈信息。
3、发电机断水保护定子水中断会造成严重的过热，威胁机组的安全运行，因此，本机组综合参考定子水压力、流量、温度，设置了完善的断水保护。
定冷水系统使用说明书教材
更改者:QYS59氢油水系统产品代号：XS67定冷水系统使用说明书文件代号：X9000173 版本：1更改日期：更改通知单号：编制：高帅校对：李雅秋审核：李恩德批准：潘海升北京北重汽轮电机有限责任公司2012 年04 月13 日目录1 定子冷却水系统特性..................................................... 2.1.1特殊说明：...........................................................2.1.2 概述: ..............................................................2..1.3设计参数：...........................................................2.1.4尺寸特性: ............................................................2.1.5电源规格：........................................................... 3. 2定子冷却水系统说明..................................................... 3.2.1定子冷却水系统功能（见附图）： (3)2.2 定子冷却水的供给（见附图） (4)2.3回水装置（见附图）...................................................................................... 7.2.4控制和仪表（见附图） .................................................................................. 8. 3定子冷却水系统运行................................................... 1.0 3.1投运所需的辅助设备.. (10)3.2 定子冷却水系统投运前的准备........................................ 1.2 3.3定子冷却水系统的投运 (13)3.4 运行 (14)3.5定子冷却水系统停止运行 (17)4定子冷却水系统维护................................................... 1.7 4.1在工作期间必须遵守的说明 .......................................... 1.7 4.2预防性维修（见附图） . (18)4.3 在正常运行期间的修理维护（见附图） (19)5 发电机自身水路的反冲洗 (21)6储存 (21)附图 (22)定子绕组所需水流量：高压引出线所需水流量：离子交换器水流量：定子绕组进口水温：定子绕组出口水温：在正常运行条件下水的电导率：PH值：7-9硬度：允许有微量：NH 机械杂质：60 m3/ h9 m3/ h4 m3/h45 C60 Cv 0.5〜1.5卩s/ cm （发电机进口）v 2X 10-3mo/m33无2300 mm1400 mm3200 L650 kg1定子冷却水系统特性1.1特殊说明：北京北重汽轮电机有限责任公司提醒各用户注意：1）请严格按照说明书里给出的准则执行；2）如有违背本说明书的操作，我公司将不负任何责任1.2概述:定子冷却水系统的作用，是保证软化水通过定子绕组空心导线进行循环，以便带走损耗热量，并使定子绕组的进水温度保持恒定，减小定子绕组与氢冷铁芯之间的相对位移。
定冷水系统讲课课件
七、定冷水反冲洗
定冷水反冲洗的作用：设备初次投运，管道系统 冲洗杂质，保证定冷水水质合格； 定冷水反冲洗路线
七、定冷水反冲洗
八、定冷水系统运行异常
现象 发电机进水压力低报警； 定冷水温度升高； 发电机风温升高。 处理 1）检查定冷水泵运行是否正常，发现异常切换为备用泵 运行； 2）检查定冷水箱水位是否正常，系统有无漏点，及时处 理； 3）检查定冷水滤网是否堵塞，必要时切换为备用滤网运 行。
三、定冷水系统主要设备
温度调节阀 在水冷却器循环水进水管路上设置一套温度调节 阀，用以调节循环水量，从而控制冷却器热介质 侧出口温度(即线圈冷却水进水温度)在45±3℃左 右。 此温度调节阀安装在冷却水供水管路上，机侧的 温度调节阀除了定冷水外都安装在回水管道上
四、定冷水系统运行维护
工作票（措施、打票时间、已服役时间、盖章位 置）、操作票、危险点预控票； 交接班（交接班日志、工作日志）； 巡回检查（跑冒滴漏、看、听、摸）； 设备定期工作（定期工作时间、打印票、操作项 目的填写）； 联系检修消缺、把握缺陷轻重缓急； 缺陷登记：描述、登记缺陷所属专业、负责人； 电动门电动据动、泵组无法启动问题
四、定冷水系统运行维护
为防止冷态时(发电机投入运行初始阶段进入定子 线圈的冷却水)水温过低而致使线圈结露(水温低于 氢温且氢气中湿度较高时)，系统中设置了提高定 子线圈冷却水温的电加热器装置，运行人员应根 据氢温使经加热后的水温高于氢温5℃左右。投运 电加热装置前应先接通加热器，使加热器与控制 站成闭路循环。运行人员可根据双金属温度计进 行就地监视，当水温加热到可投入运行的温度后 ，切断电加热器，并根据运行要求调整好冷却水 的压力和流量等参数。
【推荐】发电机定冷水系统现场图解
【推荐】发电机定冷⽔系统现场图解 · 系统简介·定义定⼦绕组冷却⽔系统也称为定⼦冷却⽔系统或定⼦⽔系统。
公司发电机定⼦绕组采⽤冷却⽔直接冷却，这将极⼤地降低最热点的温度，并可降低可能产⽣导致热膨胀的相邻部件之间的温差，从⽽能将各部件所受的机械应⼒减少⾄最⼩。
定⼦线棒中通⽔冷却的导管采⽤不锈钢导管，其余回路也采⽤不锈钢或类似的耐腐蚀材料制成。
功能定冷⽔系统主要功能：a.采⽤冷却⽔通过定⼦绕组空⼼导管，将定⼦绕组损耗产⽣的热量带出发电机；b.⽤⽔冷却器带⾛冷却⽔从定⼦绕组吸取的热量；c.系统中设有过滤器以除去⽔中的杂质；d.系统中设有补⽔离⼦交换器，以提⾼补⽔的质量；e.使⽤监测仪表仪器等设备对冷却⽔的电导率、流量、压⼒及温度等进⾏连续的监控；f.具有定⼦绕组反冲洗功能，提⾼定⼦绕组冲洗效果· 系统组成·定冷⽔箱定⼦⽔箱经给⽔管路与主回路连接，定⼦⽔箱能吸收热胀冷缩导致⽔的容积发⽣变化，并排出多余的⽔并起到换⽓和除⽓的作⽤。
定冷⽔泵定⼦绕组冷却⽔系统为⼀闭式循环系统。
为保证发电机连续、可靠的运⾏，配有两台各为100%额定能⼒的离⼼泵使⽔循环流动。
冷却器⽔冷却器标准的设计为两台冷却器，每台冷却器的输出为100%。
该冷却器设计为不锈钢板式冷却器过滤器采⽤具有⼀定过滤精度的过滤器，⽤来除去注⼊的除盐⽔及循环定⼦冷却⽔中能积聚和阻流的颗粒除此之外还有：定⼦反冲洗装置、⽔箱排汽流量监测装置、定冷⽔箱排⽓⽓表、离⼦交换器· 现场辨识·调节流量计前⼿动门，控制流量在1-1.5t/h，流量太⼤，会造成定冷⽔箱补⽔困难；流量太低，会造成离⼦交换器效果不佳。
定冷⽔箱内压⼒⾼过⼀定数值，⾃动顶开煤⽓表安全阀，定冷⽔箱内⽓体排出，煤⽓表记录读定冷⽔箱内压⼒⾼过⼀定数值，⾃动顶开煤⽓表安全阀，定冷⽔箱内⽓体排出，煤⽓表记录读数，带出的⽔滴落在下部U型管（带⽔封）安全阀故障时开启旁路门，防⽌定冷⽔箱超压，安全阀动作压⼒为35KPa；旁路门常开,⼤⽓中的⼆氧化碳会经过煤⽓表进⼊定冷⽔箱，造成定冷⽔PH值偏低甚⾄不合格。
定冷水系统
1、系统(xìtǒng)流程
精品资料
2、系统(xìtǒng)功能
采用(cǎiyòng)冷却水通过定子绕组空心导管，将定 子绕组损耗产生的热量带出发电机。
用水冷却器带走冷却水从定子绕组吸取的热量。 系统中设有过滤器以除去水中的杂质。 系统中设有补水离子交换器，以提高补水的质量。 使用监测仪表仪器等设备对冷却水的电导率、流量、
压力调节阀用以调节定子冷却水进入线圈前的压力。它是一套气动式调 节蝶阀，其主要部件有：气／电定位器、阀位变送器、空气过滤减压器、 手轮结构、阀板开度限位器。压力讯号由水系统发电机进水管路上的压 力变送器(P×－321)输出信号到电厂巾控室DCS系统上接收(jiēshōu) 后，再输出4---20mA电信号，反馈到调节阀上的气／电定位器，输出 工作气信号以驱动调节阀执行机构。阀位变送器将阀位变化信号输出。
汇总
参数
单 位
定子冷却水泵出口压力 MPa
定子冷却水进口压力
MPa
正常运行 值
0.95
0.4
高报警 值
/
0.44
低报警 值
0.5联 泵
0.18
定子冷却水流量
t/h
120
/
108
跳闸值
0.14 96（三取二）
定子冷却水进水温度
℃
48
50
45
定子冷却水回水温度
℃
70
75
/
78
定子冷却水导电度
us/ cm
精品资料
4.断水(duàn shuǐ)保护
线圈入口(rùkǒu)水压异常低(小于0.14MPa); 流量异常低(≤1377L/min/82.62t/h); 出水温度异常高(76℃)
定冷水系统检修方案
定冷水系统检修方案冷水系统是建筑物中非常重要的一部分，使用于多种场所，如住宅、商业建筑、工厂等。
它主要用于制冷设备、空调系统、工业生产设备等冷却系统的运行。
为了确保冷水系统的正常运行，减少系统的故障和维修次数，定期的冷水系统检修非常重要。
下面是针对冷水系统的检修方案。
1.检查水箱和水泵：定期检查冷水系统的水箱和水泵是非常重要的。
检查水箱内是否有水垢和污物的积累，并清洁水箱。
检查水泵的工作状态，确保水泵正常运转。
如果发现异常，需要立即维修或更换。
2.检查冷却塔：冷却塔是冷水系统中的重要组成部分，用于冷却水的温度。
定期检查冷却塔的工作状态，清洁冷却塔的内部和外部，确保冷却塔的正常运行。
同时，检查冷却塔上的冷却器是否有损坏，若有需要及时修复或更换。
3.检查冷却水管道：检查冷却水管道的连接是否紧固，是否有泄漏情况。
定期清洁水管道的内部，预防水垢和污物的积累。
如果发现有漏水的情况，需要进行维修或更换相应的管道部分。
4.检查冷水系统的阀门：定期检查冷水系统中的各个阀门，确保阀门的开启和关闭正常。
如果发现阀门漏水或者开启不畅的情况，需要立即修复或更换。
5.检查冷冻系统：对冷冻系统中的制冷设备进行检查，确保其正常运行。
检查冷却剂的压力和温度，确保冷冻系统的稳定性和效率。
如果发现制冷设备有故障，需要及时修复或更换。
6.定期更换冷却剂：冷却剂是冷水系统中的重要组成部分，定期更换冷却剂是保持冷水系统运行良好的关键。
根据冷却剂的使用寿命，及时更换新的冷却剂，确保冷却剂的性能达到要求。
7.检查冷水系统的绝缘层：冷水系统的绝缘层是保护管道和设备免受外部环境温度的影响，减少能量损失的重要部分。
定期检查绝缘层的完整性，并补充或更换受损的绝缘材料。
8.整理冷水系统的文档记录：对冷水系统的维护和保养情况进行详细的记录，包括检查的日期、问题的描述、维修的记录等。
并及时更新设备和管道的图纸和说明书。
总结：定期的冷水系统检修对于保持冷水系统的正常运行非常重要。
发电机定冷水系统介绍
发电机定冷水系统介绍发电机定冷水系统主要由以下几个部分组成：水泵、冷却塔、冷却液、水管道、控制系统等。
水泵是整个系统的核心组件，负责将冷却液从冷却塔吸入，并通过水管道将其送到发电机的冷却部分。
冷却塔则负责将水泵吸入的热水经过散热装置散发出去。
冷却液则是承担散热的介质，其具有良好的热导性能和热容量，能够快速而有效地吸收和释放热量。
控制系统则负责监测和调节整个系统的工作状态，确保发电机正常运行温度。
发电机定冷水系统的工作原理是通过热交换来实现对发电机的散热。
当发电机运行时，由于电流的通过以及内部机械运动带来的摩擦，会产生大量的热量。
这些热量会导致发电机温度升高，超过了其正常运行温度范围，从而影响其正常工作。
为了避免这种情况的发生，发电机定冷水系统将冷却塔中的冷却液通过水泵送至发电机冷却部分，接触到发电机表面的热量，再经过散热装置，将热量传递给空气，并将冷凝后的冷却液再次循环回发电机。
通过不断循环冷却液，将发电机产生的热量散发出去，从而保持其正常运行温度。
1.效率高：使用冷却液进行散热，可以有效地吸收和释放热量，提高散热效率，保证发电机的正常运行。
2.环保节能：发电机定冷水系统可循环利用冷却液，减少能源的消耗。
同时，通过将热量散发到空气中，避免了对环境的污染。
3.维护方便：系统的控制系统可以实现对整个系统的监测和调节，一旦出现异常情况，可以及时作出响应，减少了维护的难度和成本。
4.保护发电机：发电机定冷水系统能够及时的将发电机产生的热量散发出去，保持其正常运行温度，防止因温度过高而导致的发电机故障。
综上所述，发电机定冷水系统是一种高效、环保、易于维护的散热系统，能够有效地保护发电机，并确保其正常运行。
随着现代发电机的不断发展，发电机定冷水系统也在不断创新和提升，未来将有更多的技术和方法应用于发电机定冷水系统中，提升其效率和性能。
定冷水系统介绍范文
定冷水系统介绍范文冷水系统是一种常用于工业设备和建筑物中的制冷系统。
它的主要作用是通过循环流动的冷水来吸收和散发热量，从而实现空调和制冷效果。
下面将详细介绍冷水系统的工作原理、组成部分以及其在各个领域中的应用。
冷水系统的工作原理是基于冷冻循环，即通过蒸发-压缩-冷凝-膨胀等过程实现热量的吸收和释放。
具体来说，冷水系统包括一个压缩机、一个冷凝器、一个蒸发器和一个膨胀阀。
首先，压缩机将低温低压的蒸汽通过压缩提升为高温高压的蒸汽。
然后，高温高压的蒸汽在冷凝器中通过散热器和风机的作用下，冷却并转变为高温高压的冷凝液。
接着，冷凝液通过膨胀阀进入蒸发器，在低压下迅速蒸发，吸收周围环境中的热量。
最后，冷却后的蒸汽再次通过压缩机，循环往复。
冷水系统的组成部分主要包括压缩机、冷凝器、蒸发器、膨胀阀以及水泵、水箱、管道和控制系统等。
压缩机是冷水系统的核心部件，负责将低温低压的蒸汽压缩为高温高压的蒸汽。
冷凝器是将高温高压的蒸汽冷却并转变为高温高压的冷凝液的装置。
蒸发器是通过膨胀阀将高压的冷凝液放松为低压、低温的蒸汽，吸收热量进行制冷的部件。
膨胀阀则负责控制冷凝液的流量和压力。
水泵用于循环送水，水箱则用于储存冷却水。
管道将冷却水从水箱输送到冷却设备，并通过回路返回水箱。
控制系统则用于监控和控制冷水系统的运行参数，确保系统的稳定和高效运行。
冷水系统广泛应用于不同领域。
在工业生产中，冷水系统常用于冷却工艺设备，如注塑机、化学反应器、机械设备等。
在医疗领域，冷水系统用于制冷冰箱和冷藏柜，保持药品和疫苗的低温保存。
在建筑物中，冷水系统被用于空调系统，通过供给冷却水来降低室内温度。
同时，冷水系统还广泛应用于电子设备的冷却，如计算机、服务器等，以保证其稳定运行。
冷水系统还可以用于制冷货物的运输，如食品冷链物流等。
总之，冷水系统通过循环流动的冷水吸收和散发热量，实现空调和制冷效果。
它的工作原理是基于冷冻循环，通过蒸发-压缩-冷凝-膨胀等过程实现热量的吸收和释放。
定冷水系统介绍
3.定冷水系统备用的冷却器、滤网及 系统死角等在投运前，应进行冲洗、 排污至水质合格后方可投入系统运 行。
六、定冷水系统备用冷却器切换操作；
检查冷却水系统运行正常，定子进水温度、压力、流量稳定； 将定冷水箱水位补水至最高位；（重要） 关闭备用冷却器冷却水侧及定冷水侧的放水阀； 对备用冷却器的定冷水侧进行注水排气工作；（壳侧）（注水
1. 现象 定冷器出水温度、冷却水回水温度指示升高
或报警。 定子线圈温度普遍升高或报警。 2. 原因 定冷器脏污。 定子水温度自动调节失灵。（#1号机曾发生） 定冷器冷却水阀误关或阀芯脱落。 开冷水压力降低或温度升高。
3.处理；
发现定冷水温度升高，应查明原因并进行处 理，当定子进水温度升高至49℃或回水温度 高至73℃，应严密监视定子线圈温度，汇报 值长，并按规定相应降低机组负荷。定冷水 回水温度上升到78℃，发电机断水保护应动 作，否则应不破坏真空紧急停机。
二、系统的组成;
定冷水系统包括：定冷水箱， 两台水泵、两台冷却器、温度、 应力调节阀、主过滤器、补水 过滤器，离子交换器及其之间 的互相连接管路、阀门及部分 就地压力表。
1.水箱： 水箱本身容积约1.9m3，，系统投入正常运行时内存水量约 1.06 m3，水箱右端上方设有一个漏氢检测接口，该接口用于抽取水 箱上部气样进行分析以便确定其中是否有氢气，如果含有氢气，说 明发电机内部水路有漏点，需要进行处理。（系统停运时防止满水， 投运时防止低水位）
2.离子交换器： 离子交换器由不锈钢制造，该离子交换器为混合床 式，即采用强碱碱性阴树脂和强酸性阳树脂的比例混合填装。离子 交换器的允许进水温度60℃，进水压力0.2～0.3MPa。主要是防止交 换树脂失效。正常运行时，流经的流量不大于系统额定流量的20%。 3.过滤器： 主过滤器和备用的Y型过滤器。 4.温度调节阀和压力调节阀：温度调节阀用以调节定子冷却水进入线 圈前的温度。它是电动式三通调节阀，三通调节阀只是调节进入水 冷却器和旁路的流量比，没有节流，所以对定冷水的流量是没有影 响的。 压力调节阀用以调节定子冷却水进入线圈前的压力。它也是电动调 节蝶阀。此阀有最小开度逻辑保护，达到最小开度时，跳出自动！ 防止断水！
【每日分享】关于定冷水系统的运行中的异常调整要点
【每日分享】关于定冷水系统的运行中的异常调整要点一，发电机定冷水系统的作用？运行中的发电机定子绕组产生的热量和发电机的输出功率有着密切的关系，发电机的输出功率越大，其发热量也越多。
定子绕组温度过高，会影响其内部的绝缘。
为了保证机组的安全运行，大容量发电机组都设置有发电机定子冷却装置，用来带走发电机运行中产生的热量。
对于水内冷发电机组，就是利用定子冷却水来带走发电机运行中产生的热量。
二，定子冷却子系统运行中应监视哪些参数？1、定冷水温度，包括进水和回水温度；45±5℃2、定冷水进水压力；0.25Mpa3、定冷水电导率；离子交换器出口小于0.5us/L；4、定冷水泵出口压力；0.5-0.6Mpa；5、定冷水与氢压的压力差；小于0.04Mpa；6、定冷水箱水位；60-90cm；7、定冷水PH值；7-9；8、定子流却水流量：≥45T/h.三、定冷水系统运行的中特殊要求1、定子冷却水温度＞发电机入口风温2-5℃；2、定冷水压力小于氢气压力0.04MPA;3、发电机定子线棒温度差小于8℃；四，定冷水系统常见问题的处理。
1、定冷水系统PH低。
定冷水系统使用的水是除盐水，其PH值低于定冷水要求值，且在运行中由于离子效换器失效也会导致定冷水PH值过低，此时的解决办法就是给定冷水箱换水，用凝结水代替除盐水向定冷水箱补水。
其操作要点是少量补水，实时监测PH值，当PH值恢复正常后及时停止补水，防止电导超标。
2、定冷水电导高。
定冷水电导高一是离子交换器失效，另外的原因是用凝结水为定冷水箱补水，因此处理方法是：将补水切换为除盐水补水，并进行换水，直至合格，如仍然不合格；需要立即将离子交换器退出，再进行换水，不断对定冷水箱补水放水。
3、定冷水箱水位低通过补水电磁阀对定冷水箱进行补水，确保水位正常。
如果水位下降较快，则应排查放水门是否误开或者在线监测装置水流量过大，消除水位下降的原因。
4、定冷水箱水位高打开定冷水箱底部的放水阀进行放水至正常水位即可，如果水位持续上升，则排查补水电磁阀是否内漏，并关闭补水手动门。
定冷水系统
定冷水系统的设备组成
定冷水系统由定冷水箱，两台定冷水泵， 两台板式换热器，两个滤网，电加热器， 离子交换器
定子冷却水系统启动前的准备
• 1.确认定子冷却水系统检修/安装工作已结束，工作票已终 结。 • 2 确认发电机内已充入气体，且气压≥0.06MPa；若发电 机内无气压，应确认线圈冷却水管路无泄漏，方可投运定 冷水系统，但发电机进水压力应＜0.05MPa。 • 3检查各表计投运，取样门开启，检查补水电磁阀及定冷 水温度自动调节正常，开启定冷水箱补水旁路门对定冷水 箱补水冲洗，直至水质合格后关闭水箱放水门，补至正常 水位，关闭补水电磁阀旁路门，投入补水电磁阀自动，前、 后手动门开启，观察补水电磁阀应动作正常。 • 4 检查定子冷却水系统阀门处于启动前状态，定冷水泵轴 承油室油位正常，油质良好；确认定冷水泵联锁开关在拉 开状态，盘动定子冷却水泵对轮应轻快、灵活。 • 5测量定冷水泵电机及定子冷却水加热器绝缘合格后，送• （1）要求冷却水的电导率应低于1.5μs/cm(其中μs为微西 门子)，最不大于2μs/cm。 • （2）为了防止热状态下造成冷却水管内壁结垢，降低冷 却效果，甚至堵塞。应当控制水中硬度不大于2μg/L。 • （3）PH值要求为7～9之间。 • （4）为了防止发电机内部结露，对应于氢气进口温度， 定子水温要大于氢温2—3度。 • （5）正常运行中水压要低于氢压0.035MPa以防至万一绕 组破损时冷却水不会漏人绕组破坏绝缘。 • 控制：为了达到上述要求，一般采用除盐水或凝结水作为 水源，并设有连续运行的树脂型离子交换器系统，以保证 运行中的水质。离子交换器入口水温控制低于50°，否则 树脂失效。
定冷水系统运行维护
• .1 正常运行时，氢压维持在0.25MPa，定冷水压应低于机 内氢压0.04MPa，控制定冷水进水温度为45±3℃，并高 于冷氢温度2～5℃左右，调整并维持定冷水流量＞45t/h， 发电机定冷水出水温度应＜80℃。 • 2当定冷水电导率＞2μs/cm时，应进行换水，当离子交换 器出口电导率＞0.5 μs/cm时，应对离子交换器树脂进行 再生处理。 • 3离子交换器运行时，应控制进水压力＜0.35MPa，离子 交换器在机组运行时应连续投运。 • 4 每日白班对定子绕组排空气一次，每月定期对定冷水泵 切换运行一次。 • 5 正常运行时，定冷水泵各轴承振动应＜0.03mm，最大 不超过0.06mm，轴承温度应＜80℃，最高不超过95℃。
定冷水系统
定子冷却水系统系统的特点及功能：a. 采用冷却水通过定子线圈空心导线，将定子线圈损耗产生的热量带出发电机；b. 用水冷却器带走冷却水从定子线圈吸取的热量；c. 系统中设有过滤器以除去水中的杂质；d. 用旁路式离子交换器对冷却水进行软化，控制其电导率；e. 使用监测仪表及报警器件等设备对冷却水的电导率、流量、压力及温度等进行连续的监控；f. 具有定子线圈反冲洗功能，提高定子线圈冲洗效果；g. 水系统中的所有管道及与线圈冷却水接触的元器件均采用抗腐蚀材料。
系统流程：凝结水补充水泵出口或凝结水系统来得水经补水阀、离子交换器补至定子内冷水箱，内冷水箱的水经定子内冷水泵升压后经过定子内冷水冷却器、滤网、通过外部进水管进入发电机励端定子机座内的环形总进水管，其中一路通过聚四氟乙烯绝缘水管流入定子线棒中的空心导线，然后从线圈的另一端〔汽端〕经绝缘引水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，出主引线后经绝缘引水管汇入安置在出线盒内的出水管，然后也经外管道汇入汽端环形出水管。
双路水流最后从汽端机座上部流出发电机，经总出水管返回到水箱。
定子线圈环形出水管的最顶部接有一根排气管，线圈充水时直接排气至地沟，正常运行时与水箱相通，可在水系统断水时防止因虹吸引起在定子线圈内产生负压。
总进、出水管之间装有压差表计和一系列压差开关，用于指示冷却水通过定子线圈的水流压降，并对不正常的压降发出报警信号。
外部总进、出水管上各装有一个测温元件和一个温度开关，用于进、出水温的监测和报警。
此外，总进水管上还装有锥形过滤器，用于防止较大尺寸的杂质进入定子空心导线。
总进水管上装有压力表用于指示进水压力。
在总进水管和发电机定子机座之间还装有压差开关。
压差开关的高压端接至定子机座内部〔氢压〕，低压端与总进水管〔水压〕相连。
正常运行时，发电机内的氢压应高于定子线圈进水压力。
当发电机内氢压下降到仅高于进水水压35kPa 时，该压差开关将动作并发出“氢-水压差低〞报警信号。
定冷水系统简介 (1)
温度和压力调节阀
• 温度调阀：定冷水温度调节阀（如右图及下图）用以调节定子冷却水进入线圈前的温 度。它是一套气动式三通调节阀，其主要部件有：气/电定位器、阀位变送器、空气过 滤减压器、手轮结构等。温度讯号由水集装上的铂热电阻（TE－321）输出，信号到 DCS系统后，和温度设定值进行比较运算转变成4～20mA的偏差控制信号，再反作用 到调节阀上的气/电定位器，输出工作气信号以驱动调节阀执行机构动作，直到实际检 测到的温度值和设定点之间的偏差无限小为止，从而实现了闭环逻辑控制。在整个调 节过程中，阀位变送器不断将阀位变化信号输出，并反馈到DCS系统画面供监视。该 三通调节阀最终调节的只是进入水冷却器和旁路的定冷水流量比，以此达到调节阀下 游端的水温保持动管
励磁端
发电机
汽机端 防 虹 吸 回 气 管
机房外
集水环
集水环
排地沟
离 子 交 换 器
树 脂 排 放
漏氢检查仪
加热器 水 箱
冷 却 水 进 水 冷 却 水 回 水 视 察 窗
A冷却器
A定子冷却水泵 B冷却器 B定子冷却水泵
在定子水回水管上的最高点，引出一细管直接连接到水箱，从而使可能泄 漏的氢气直接进入水箱，同时也可以避免因虹吸现象而在高温出水端出现 汽化，形成较大的气阻，同时防止运行中如泵突然停运，由于虹吸现象导 致定子线圈形成局部真空。在进回水管之间还设了一路联络细管，以保证 回水侧的压力高于大气压，可以在一定程度上降低汽化的可能性，同时还 可以防止管道压力突变的震动。
定子冷却水箱的冲洗
• （1）打开定子冷却水箱的放水门。 • （2）确认离子交换器入口、出口手动门关闭。 • （3）打开定子冷却水箱补水手动总门、补水滤网 前、后手动门，对定子冷却水箱进行大流量冲洗， 冲洗过程中注意保持水箱水位正常。 • （4）联系化学人员化验，定子冷却水箱水质合格 后，停止冲洗；将定子冷却水箱补水至＞650mm 后关闭补水滤网前、后手动门。
《定冷水系统讲》课件
评估定冷水系统节能技术的效果需要 制定相应的标准，如能效标准、能耗 标准等。这些标准可以参考国家和行 业的有关规范和标准，也可以根据实 际情况自行制定。
以某企业为例，该企业采用了高效的 水泵和智能控制等技术手段对定冷水 系统进行节能改造。经过一段时间的 运行测试，该企业的定冷水系统能效 提高了30%，能源成本也相应减少了 20%。这一实例说明，定冷水系统节 能技术具有很好的应用效果和经济效 益。
热力系统和辅助设备的正常运行对定冷水系统的稳定运行和能耗具有重 要影响，因此需要定期维护和检修，确保其正常运行。
03
定冷水系统运行管理
运行控制与调节
温度控制
流量控制
保持定冷水温度稳定在规定范围内，通过 调节冷却水流量或添加加热器进行温度调 节。
根据系统需求和设备负荷，合理分配和调 节定冷水的流量，确保设备正常运行。
定冷水系统的组成
01
循环泵：用于驱动冷却 水在系统中循环流动。
02
冷却器：用于降低冷却 水的温度，通常采用板 式或管式换热器。
03
定子线圈和阻尼绕组： 被冷却的对象。
04
补水装置：用于补充冷 却水，保持系统水位。
定冷水系统的运行原理
循环水通过循环泵的驱动，在定 子线圈和阻尼绕组之间循环流动
，带走热量。
对于紧急故障，采取有效措施 进行紧急处理，防止故障扩大
。
修复与预防
对故障进行修复后，总结经验 教训，加强设备维护和保养，
预防类似故障再次发生。
04
定冷水系统节能技术
节能技术概述
01
节能技术定义
定冷水系统节能技术是指通过采用先进的节能技术和设备，提高定冷水
系统的能效和减少能源消耗的技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(4)若管道破裂或定冷水冷却器泄漏，对可隔离部分的管道进行隔离，定冷水冷却器可进行切换隔离，并通知检修处理，若无法隔离且又无法维持定冷水箱水位，则应汇报值长要求停机。
2.试述定冷水温度升高现象、原因及处理。
现象：
(1)定冷水冷却器出水温度指示升高或报警；
第一章
一、填空题
1.内冷水进水温度高报警值为（48-50）℃、低报警值为（40-42）℃；内冷水回水温度高报警值是
（85）℃，达到
（85）℃时应立即停机。
2.为防止水内冷发电机因断水引起定子绕组（超温）而损坏，所装设的保护叫（断水保护）。
3.在启动发电机定冷水系统前，应对定子水箱进行冲洗，直至（水质合格），方可启动水泵向系统通水。
(2)若定冷水冷却器脏堵应投入备用水冷器，隔离原运行定冷水冷却器，并通知检修清扫。
(3)若定冷水温度自动调节失灵，应检查运行定冷水冷却器管、壳侧进、出水阀均在全开位；若阀芯脱落或定冷水冷却器堵塞应及时投入备用定冷水冷却器，退出故障定冷水冷却器。
(4)若闭冷水压力下降或温度升高，应设法恢复闭冷水系统正常运行，必要时投入两台定冷水冷却器并列运行。
原因：
(1)补水系统阀门误关；
(2)定冷水系统放水阀误开；
(3)水冷器泄漏，或离子交换器泄漏或阀门误开；
(4)定冷水系统管道泄漏；
(5)定冷水取样流量过大。
处理：
(1)发现定冷水箱水位异常降低，应检查上述原因并采取相应措施。加强对定冷水压力的监视，并检查发电机内有无漏水现象。(2)立即开启补水阀，来自法维持定冷水箱水位。处理：
（1）发现定冷水压力降低，应立即检查上述原因并采取相应措施果断进行处理，设法恢复正常运行。
（2）检查系统有无泄漏、阀有无误关、滤网有无堵塞、定冷泵运行是否正常，并设法处理。
（3）若由定冷水箱水位低引起则将水位补至正常。
（4）若定冷水泵出口压力低至0.29MPa备用泵应自启动。
（5）若定冷水再循环调节阀误开，应手动调节，并维持定子线圈的进水压力在0.35MPa且流量不低于92m3/h。
(2)定冷水回水温度指示升高或报警；
(3)定子线圈温度普遍升高或报警。
原因：
(1)定冷水冷却器脏堵；
(2)定冷水温度自动调节失灵；
(3)定冷水冷却器管侧出水阀误关或阀芯脱落；
(4)定冷水反冲洗水阀、定冷水加热器器、反冲洗水滤网误投；
(5)闭冷水压力降低或温度升高。
(6)表计失灵。
处理：
(1)发现定冷水温度升高，应检查上述原因并采取相应措施。
2.简述定冷水压力降低的现象、原因及处理。
现象：
（1）定冷水压力下降；
（2）定冷水流量下降；
（3）定子进水压力低并报警；
（4）定冷水回水温度及定子线圈温度升高。
原因：
（1）运行定冷水泵故障；
（2）定冷水箱水位过低；
（3）定冷水滤网脏堵；
（4）定冷水冷却器泄漏；
（5）定冷水再循环门误开；
（6）定冷水系统的管道破裂。
(5)当定子进水温度升高至60℃，应严密监视定子线圈温度，汇报值长，并按规定相应降低机组负荷直至停机。定冷水回水温度上升到90℃，则应立刻停机。
3.试述定子绕组线圈进水导电率高的现象及处理。
现象：
(1)定子绕组线圈进水导电率达到5.0μS/cm或以上时，发“定子线圈进水导电率高”报警。处理：
(1)检查离子交换器是否运行，树脂是否失效，否则应更换树脂后，再投入使用，如处理无效，导电率达到9.5μS/cm时，应紧急停机。
(2)发现定冷水导电率高报警时应立即对定冷水系统换水，换水时注意定冷水箱水位不得过低，以免影响定冷水压力波动。
(3)当定冷水电导率升至9.5μS/cm时应汇报值长考虑故障停机。
(4)检查是否由定冷水补水污染所致，更换补水水源。
B、0.5us/cm；
C、12us/cm；
D、9.9us/cm。
7．发电机定冷水中（B）的多少是衡量铜腐蚀程度的重要依据。
A、电导率；
B、含铜量；
C、含铁量；
D、含硅量。
三、判断题
1．发电机定子冷却水压力任何情况下都不能高于发电机内气体的压力。（×）
2．发电机风温过高会使定子线圈温度、铁芯温度相应升高；使绝缘发生脆化，丧失机械强度；使发电机寿命大大缩短。（√）
A、60S；
B、30S；
C、90S；
D、120S。
4.定冷水箱换凝结水主要是为了（C）。
A、降低电导率；
B、降低ＰＨ值；
C、提高ＰＨ值；
D、提高电导率。
5．在发电机内定冷水压力比氢气压力（B）。
A、高；
B、低；
C、相等；
D、无法确定。
6．定冷水要求水质中电导低于（D），否则停机处理。
A、1us/cm；
（6）若经上述处理无效，定子进水集管压力低至0.22MPa或定子线圈进水流量46m3/h，延时30 s，保护动作跳机，否则应故障停机。
五、绘图题
1.画出本厂发电机定子水系统图。
六、论述题
1.试述定冷水箱水位降低的现象、原因及处理。
现象：
(1)定冷水箱水位指示下降或低水位报警；
(2)定冷水压力、流量可能降低。
二、选择题
1.发电机内冷水管道采用不锈钢管道的目的是（C）。
A、不导磁；
B、不导电；
C、抗腐蚀；
D、提高传热效果。
2.在启动发电机定子水冷泵前，应对定子水箱（D）方可启动水泵向系统通水。
A、补水至正常水位；
B、补水至稍稍高于正常水位；
C、补水至稍低于正常水位；
D、进行冲洗，直至水质合格。
3.一般发电机冷却水中断超过（B）保护未动作时，应手动停机。
3．水冷发电机入口水温应高于发电机内空气的露点，以防发电机内部结露。（√）
4．水内冷发电机内冷水导电率过大会引起较大的泄漏电流，使绝缘引水管加速老化。
（√）
5．发电机定子水系统漏入氢气，会使发电机定子温度升高。（√）
6．发电机氢压与定子冷却水的压差必须在0.035MPa以上。（√）
7．水内冷发电机内冷水导电率过大时，应通过换水方式使定子水水质合格。（√）
8．水内冷发电机水质不合格时会引起电导率增加，管道结垢。（√）
9．水内冷发电机的冷却水必须采用凝结水。（×）
四、简答题
1.为什么规定发电机定子水压力不能高于氢气压力？
因为若发电机定子水压力高于氢气压力，则在发电机内定子水系统有泄漏时,水会漏入发电机内，造成发电机定子接地，给发电机安全运行带来威胁。所以应维持发电机定子水压力低于氢压一定值，一旦发现超限时应立即调整。
