数字音频广播(DABDMB)接收机测试方案
dab 接收机指标
dab 接收机指标
DAB接收机指标包括以下几项：
工作电压：DAB接收机的工作电压通常为直流9-18V，也有一些接收机的工作电压为交流100-240V。
灵敏度：灵敏度是指接收机能够接收到的最小信号强度。
一般来说，灵敏度越高，接收机的性能越好。
频率范围：频率范围是指接收机能够接收的信号频率范围。
DAB接收机的频率范围通常在1.4GHz到2.4GHz之间。
动态范围：动态范围是指接收机在同时接收强信号和弱信号时的性能表现。
动态范围越大，接收机的性能越好。
抗干扰能力：抗干扰能力是指接收机在存在干扰信号时的性能表现。
DAB接收机的抗干扰能力越强，接收到的信号质量越好。
音频输出：DAB接收机通常有多种音频输出接口，如耳机接口、线路输出等。
音频输出质量也是评价DAB接收机性能的重要指标之一。
显示：DAB接收机通常具有显示屏，可以显示接收到的信号强度、频段、电台名称
等信息。
显示质量也是评价DAB接收机性能的重要指标之一。
可靠性和稳定性：DAB接收机需要具备高可靠性和稳定性，以确保长期稳定地工作。
以上是DAB接收机的一些常见指标，不同型号的DAB接收机可能会有一些差异。
在选择DAB接收机时，需要根据实际需求和预算来选择适合的型号。
DAB数字音频广播系统概论与简介
DAB 接收机方案基于核心芯片开发的 DAB 数字音频广播接收机, 可以在 DAB 开播地区接收数 字音视频和数据广播节目，CD 音质效果。
DAB 接收机构成: DAB 核心模块 + 底板，底版包括：音频 DAC + 外壳+液晶 +耳机+按键。
FM 是 DAB 模块上的可选择功能。
DAB 整机方案如下图所示。
技术指标:o o o o o o o o数字广播标准 DAB ETSI 300 401 我国 DAB 国家标准 GY/T214.2006 接收 L 波段和 3 波段的 DAB 信号，FM， DMB 视频 可实现 mode 1, 2, 4 的自动识别和接收 可在汽车高速移动接收 声道模式为单通道、双通道、立体声 可选择中文或英文显示， 可以接收全球范围的所有 DAB 电台的频道 提供台名，节目种类，动态文字，BER， 时间，日期， 频率，发射台总成 名，电池电量， 信号强度，接收模式，DAB 信号强 度和 BER 各种信息显示o o o提供 64 个 DAB 电台存储，和 32 个用户喜欢的 DAB 电台存储 提供 32-100 个 FM 电台存储 DAB 接收机样机典型功耗：220 mWDAB 数字音频广播接收机可以直接销售到中国和欧洲市场上。
目前在中国市场上，除了我们的产品外，其他的 DAB 接收机都不支 持中文显示， 因而无法正确显示中国境 内的 DAB 电台的文字信息， 包括台名， 和动态文字。
我们的 DAB 接收机是低功耗， 袖珍式产品， 特别适合中国的市场。
本公司主要提供整机方案，帮助客户实现批量生产，包括解决 测试和生产过程中的技术问题。
已有数家厂商有我们的方案和芯片 开发了高性能、低功耗的便携式 DAB 接收机。
。
广播电视(FMDABDTMBCMMBDVB-T)信号解决方案
广播电视(FM/DAB/DTMB/CMMB/DVB-T)信号解决方案概述为广电运营商、广电管理部门提供广播电视FM/DAB/DTMB/CMMB/DVB-T的信号延伸覆盖和补盲覆盖工程服务。
为企业和科研单位搭建调频广播FM/数字广播DAB/地面数字电视DTMB、DVB-T/移动多媒体CMMB终端产品的信号测试环境。
为有需要的客户提供调频广播FM/数字广播DAB/地面数字电视DTMB、DVB-T/移动多媒体CMMB的室内信号覆盖。
服务客户广播电视运营商（移动多媒体CMMB运营商、地面数字电视DTMB运营商、调频广播FM运营商、数字广播DAB运营商）；各省、市广播电视集团、广播电视局、广播电视台；广播/数字广播/地面数字电视/移动多媒体CMMB终端产品生产企业和实验室、GPS导航仪（带CMMB功能的）生产企业、汽车制造企业、其它企事业单位和科研单位。
服务范围1. 信号延伸覆盖和盲区覆盖一部分区域由于距离发射站太远，或者受到建筑物、山体遮挡的影响，无法正常接收，成为弱信号区或信号盲区，如高楼大厦遮挡产生的阴影区、地下停车场、铁路和公路隧道、边远的郊区、农村等。
为解决用户的日常需求，提升运营商形象，使网络运行更可靠经济，网络服务质量更高，需要对这些弱信号区或盲区进行信号延伸覆盖和增强覆盖。
可为运营商提供包括工程勘测、设计、实施、测试、维护等在内的一站式服务和交钥匙工程。
2. 搭建产品测试环境广播FM/数字广播DAB/DTMB/CMMB/DVB-T接收终端生产线、CMMB手机生产线、GPS导航仪（带CMMB功能的）生产线、汽车制造（内置CMMB接收）企业、大学实验室等需要对产品进行测试、实验等的地方。
可为企业和科研单位搭建广播FM/数字广播DAB/地面数字电视DTMB、DVB-T/移动多媒体CMMB的单点小范围（3-5m）和多个工位(5-15m)的测试信号覆盖，也可为GPS导航仪和汽车制造企业提供整条生产线、整个车间和整栋厂房的信号覆盖。
数字音频广播接收机的方案原理及设计思路

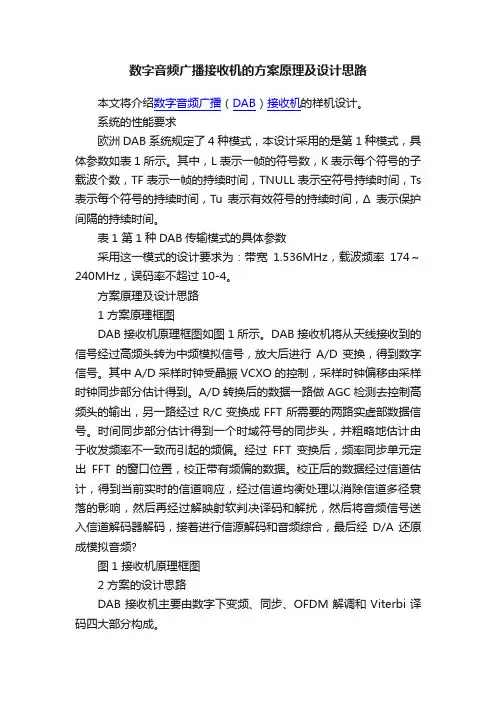

数字音频广播接收机的方案原理及设计思路本文将介绍数字音频广播（DAB）接收机的样机设计。
系统的性能要求欧洲DAB系统规定了4种模式，本设计采用的是第1种模式，具体参数如表1所示。
其中，L表示一帧的符号数，K表示每个符号的子载波个数，TF表示一帧的持续时间，TNULL表示空符号持续时间，Ts 表示每个符号的持续时间，Tu表示有效符号的持续时间，Δ表示保护间隔的持续时间。
表1 第1种DAB传输模式的具体参数采用这一模式的设计要求为：带宽1.536MHz，载波频率174～240MHz，误码率不超过10-4。
方案原理及设计思路1 方案原理框图DAB接收机原理框图如图1所示。
DAB接收机将从天线接收到的信号经过高频头转为中频模拟信号，放大后进行A/D变换，得到数字信号。
其中A/D采样时钟受晶振VCXO的控制，采样时钟偏移由采样时钟同步部分估计得到。
A/D转换后的数据一路做AGC检测去控制高频头的输出，另一路经过R/C变换成FFT所需要的两路实虚部数据信号。
时间同步部分估计得到一个时域符号的同步头，并粗略地估计由于收发频率不一致而引起的频偏。
经过FFT变换后，频率同步单元定出FFT的窗口位置，校正带有频偏的数据。
校正后的数据经过信道估计，得到当前实时的信道响应，经过信道均衡处理以消除信道多径衰落的影响，然后再经过解映射软判决译码和解扰，然后将音频信号送入信道解码器解码，接着进行信源解码和音频综合，最后经D/A还原成模拟音频?图1 接收机原理框图2 方案的设计思路DAB接收机主要由数字下变频、同步、OFDM解调和Viterbi译码四大部分构成。
数字下变频就是把ADC输出的中频数字信号变为数字基带信号，也就是在数字上实现频谱的下搬移，主要包括希尔伯特变换、频谱下搬移及降采样等。
同步部分按功能包括符号定时同步、载波频率同步和采样时钟频率同步，以FFT为界可以分为时域同步和频域同步两部分。
OFDM解调包括FFT和差分解调等，经FFT和差分解调后的数据再经过频域解交织后进行QPSK解映射及量化，送给后续Viterbi译码器进行软判决译码。
dab 接收机指标 -回复
dab 接收机指标-回复“DAB接收机指标”是指数字音频广播（Digital Audio Broadcasting）接收机的关键参数。
DAB技术是一种用于无线电广播的数字音频传输系统。
它提供了更高质量的音频和更多的广播服务，具有比传统模拟广播更好的接收质量和更多的功能。
本文将一步一步回答关于DAB接收机指标的问题，帮助读者更好地了解和选择合适的DAB接收机。
第一步，了解DAB接收机的类型和功能。
DAB接收机分为车载和家用两种类型。
车载DAB接收机常用于汽车音响系统中，能够接收和播放高质量的数字音频广播。
家用DAB接收机通常是一个独立的设备，可以通过扬声器播放音频广播，或通过连接到音频系统来进行播放。
DAB接收机具有以下一些常见的功能：1. 自动搜索和存储频道：DAB接收机能够自动搜索并存储可用的DAB频道，使用户无需手动调谐。
2. 多频点支持：DAB接收机可以同时接收多个广播频点，使用户可以选择他们喜欢的广播节目。
3. 文字显示：DAB接收机通常配备显示屏，可以显示广播节目的名称、艺术家信息、歌曲信息等。
这有助于用户更好地了解正在播放的内容。
4. 多语言支持：DAB接收机支持多种语言的广播节目，并可以切换到用户熟悉的语言。
5. 时移功能：一些DAB接收机具有时移功能，允许用户暂停、回放和录制广播节目。
第二步，了解DAB接收机的基本参数。
DAB接收机的性能可以通过以下几个指标来评估：1. 接收灵敏度：这是衡量DAB接收机接收信号的灵敏程度的指标。
较高的接收灵敏度意味着接收机可以接收到较弱的信号，从而提供更好的接收质量。
2. 动态范围：动态范围是指DAB接收机可以处理的信号幅度范围。
较大的动态范围意味着接收机可以更好地处理高幅度和低幅度的信号，从而提供更好的音频质量。
3. 信噪比：信噪比是指信号和噪声之间的比值。
较高的信噪比表示信号相对于噪声更强，能够提供更好的音频质量。
4. 误码率：误码率是指接收机在接收信号过程中发生误码的频率。
DAB信号发生器及DAB介绍
DAB信号发⽣器及DAB介绍VP-7664D DAB信号发⽣器产品名称: VP-7664D DAB信號發⽣器|型号: VP-7664D品牌：⽇本乐声参数：1、尺度設置裝備擺設I/Q調製輸出、IF輸出、RF輸出。
2、頻率籠蓋BANDⅡ(85.000MHz～110.000 MHz) BANDⅢ170.000MHz～250.0Hz～250.000 MHz〕BAND L (1452.000MHz ～1492.000MHz)3、RF输出电平: -110dBm～0dBm4、内置存储器能够保存6个DAB信号模板。
5、具备12～96秒的长时候数据的反复发送性能。
6、利⽤正弦波表格数据设定MSC数据。
7、能够读⼊⽂本款式的FIB⽂件。
8、DAB编纂器对应于Windows,能够很便利的做成DAB数据。
SMC5000 DAB信号发⽣器产地：韩国型号：SMC5000SMCNS SMC5000 是⼀款集ETI信号发⽣，COFDM调制和RF上变频功能为⼀体的系统，专门为在实验环境下进⾏DAB/T-DMB终端研究、开发、产品⽣成制造以及质量控制的客户设计和⽣产。
该产品可根据各种业务需求来产⽣不同的DAB/T-DMB 射频信号，并且全⾯⽀持所有类型信号。
由此，⽤户可以在实验室中轻松模拟出DAB/T-DMB系统实际环境，完成您的⼯作。
应⽤；DAB/DMB信号发⽣、地⾯接收环境下DAB/DMB各类信号模拟、DAB/DMB测试平台搭建、DAB/DMB产品设计开发、DAB/DMB产品⽣产及质量监测等等。
产品特性：1. 完全符合国际标准EN 300 401、ETS 300 7992. ⽀持Ⅲ波段、L波段信号传输3. ⽀持DAB传输模式Ⅰ、Ⅱ、Ⅲ、Ⅳ4. ⽀持动态业务重配置5. ⽀持射频输出衰减控制（0dBm～-120dBm ）6. 根据误码率的变化可⾃动调整射频输出电平7. 每块调制卡⽀持双路I/Q SMA接⼝（最多⽀持3块调制卡）8. 中频输出（2.048，36，38.912，44MHz）和载波⽀持9. ⾼性能的调制技术（MER,IF stability and others）10. ⽀持热键功能11. 友好的图形⽤户界⾯12. 提供250G 数据存储容量实时ETI码流发⽣：1. ETI 码流发⽣。
DAB 方案
DAB 方案引言数字音频广播（Digital Audio Broadcasting，简称DAB）是一种用于传输音频内容的技术。
它通过数字信号在广播频段内传输音频内容，相较于传统的模拟广播，DAB具有更高的音质、更强的抗干扰能力和更大的传输容量。
本文将介绍DAB方案的原理、应用场景以及未来的发展趋势。
DAB工作原理DAB广播系统由两部分组成:一个DAB发送器和一个DAB接收器。
DAB发送器DAB发送器将音频内容转换为数字信号并进行压缩编码。
首先，音频信号经过采样和量化后转换为数字信号。
然后，使用压缩编码算法（如MPEG音频编码）将数字信号压缩成更小的数据包。
最后，通过信道编码将数据包添加纠错码以提高信号的可靠性。
DAB接收器DAB接收器通过接收器天线接收广播信号，并将其转换为数字信号。
然后，接收器解码和解压缩收到的数字信号，并还原出原始的音频内容。
最后，音频信号经过解码和数模转换后传入音频放大器，最终通过扬声器播放出来。
DAB的应用场景DAB广播技术在许多领域都得到了广泛的应用。
收音机DAB广播可以提供更高质量的音质，更多的广播频道选择以及附加的数据服务。
相较于传统的调频收音机，DAB收音机能够接收到更多的广播频道，并且由于数字信号的传输特性，DAB收音机在弱信号环境下表现更好。
汽车娱乐系统DAB广播技术在汽车娱乐系统中有着广泛的应用。
车载DAB接收器能够提供高质量的音频内容，驾驶人可以通过车载媒体系统选择和切换广播频道。
此外，DAB广播还可以提供实时天气和交通信息等附加功能，为驾驶人提供更好的驾驶体验。
无线电广播领域随着技术的发展，传统的模拟广播正在逐步被数字广播所取代。
DAB广播具有更高的传输容量和更低的功耗，可以满足日益增长的广播内容需求。
因此，越来越多的广播电台选择使用DAB广播技术来传输音频内容。
DAB的发展趋势随着技术的不断进步，DAB广播技术也在不断发展。
DAB+技术DAB+是DAB广播的升级版，它采用更先进的编码算法，可以在相同带宽下传输更多的音频内容。
DAB信号对DAB信号间的干扰测试——DAB室内实验报告（四）
DAB信号对DAB信号间的干扰测试——DAB室内实验报告
（四）
朗声
【期刊名称】《广播电视信息》
【年(卷),期】1997(4)3
【摘要】1 测试目的为了探讨多络DAB信号共用一个频带,因而进行了DAB信号之间相互干扰及其影响的测试。
2 试验方法先将干扰信号关掉,只将欲收信号送到试验用DAB接收机的输入端,输入功率为-48dBm,这由可变衰减器1进行调整。
【总页数】2页(P41-42)
【作者】朗声
【作者单位】无
【正文语种】中文
【中图分类】TN949.6
【相关文献】
1.DAB室内实验报告 [J], 张永辉
2.多径传送实验：DAB室内实验报告（二） [J], 朗声
3.单频网（SFN）模型的摹拟DAB室内实验报告（三） [J], 朗声
4.调频广播对DAB的干扰DAB室内实验报告（六） [J], 郎声
5.数字音频广播(DAB)——第八讲 DAB复合信号的组织及节目传输机理 [J], 李栋
因版权原因，仅展示原文概要，查看原文内容请购买。
欧盟DAB-DAB+最小技术规范要求-2020-12-21
欧盟车载数字广播接收机(DAB/DAB+)最小要求及技术产品测试规范全球欧盟区域、英国、澳洲、北美、中东等多地都覆盖了DAB信号，按照欧盟法规，对于2020年12月21日起销售的车辆，必须配备DAB接收机，且需通过下述最小要求规范测试。
8.3 用户界面响应的产品测试8.3.1 介绍此方法描述部分用户界面响应的产品测试8.3.2 用户界面测试本测试类型涉及多项测试，主要方面有：●确保DUT 可以调谐和识别Band-III 中的信号融合，并播放音频服务●确保DUT 可以正确添加另一组Band-III 的信号融合到服务列表●确保用户界面扫描符合最小要求集●确保服务标签正确显示●确保在国内产品中动态标签显示正确（对车载产品不做要求）●确保接收机可以调谐并且播放FM服务类型电台（对适配器不做要求）●确保接收机可以调整到报警通知测试条目应按遵从按顺序执行的流程，从Test 1 到Test 6顺次执行。
因针对DUT的测试有前后依赖关系，该流程为强制流程。
兼容车载FM-RDS接收机适配器显示功能需要进行测试，且接收机画面需要正确显示所有RDS字符集。
在一些地区，产品需要符合地方地方差异要求（参考ETSI TS 101 756[2], annex E）。
这种情况下，需要有额外的显示要求，部分描述不在本文档中描述的，但仍适用。
EECC[7]，Annex XI，3，明确要求“自2020年12月21日起欧盟区域内开始发售的任何M 类汽车，车内安装的车载广播接收机应具备接收数字广播提供的广播服务”此类车内广播接收机应支持适用于全部欧盟区域（参考ETSI TS 101 756[2], annex E），并要求通过Test 7。
DUT设备应暴露于测试流中并且DUT的显示行为应作为验证对象。
测试使用用Annex A中涉及的测试流。
如下设备需求：●具有适用播放ETI文件的基带播放器及信号发生器，且该信号发生器可以输出至少-50dBm功率以上的RF信号。
dab方案
DAB方案简介数字音频广播 (Digital Audio Broadcasting, DAB) 是一种数字广播技术，它使用MPEG音频编码和OFDM多址调制技术进行音频信号的传输。
DAB技术提供更高的音质和更好的接收性能，同时还能提供多样化的多媒体服务。
本文档将介绍DAB方案的基本原理、特点以及应用领域。
基本原理DAB技术利用OFDM调制技术将音频信号分成多个子载波进行传输。
OFDM技术具有多径效应抵消能力强、抗多普勒效应能力强的优点，可以有效地提高音频信号传输的质量。
在DAB系统中，音频信号经过硬件采样、数字信号处理和编解码等步骤后，被分成多个子载波进行传输。
接收端根据接收到的子载波信息进行解码和合成，最终得到高质量的音频信号。
特点DAB技术相比传统的模拟音频广播具有以下特点：1. 高音质DAB技术采用MPEG音频编码，音频信号经过数字化处理后，在传输过程中能够保持高质量。
与模拟广播相比，DAB的音质更加清晰，音乐更加细腻。
2. 强抗干扰性DAB技术采用OFDM多址调制技术，使得DAB系统在多径传播和频率选择性衰落等复杂信道环境下依然能够有效传输。
DAB信号具有抗衰落、抗多径效应的特点，能够有效抵抗受到干扰的情况，提高接收质量。
3. 多样化的多媒体服务除了音频信号传输外，DAB技术还能够提供多样化的多媒体服务。
通过数据信道，DAB系统可以传输文字信息、图片、交通信息等多种数据，为用户提供更丰富的广播内容。
应用领域DAB技术在以下领域有广泛的应用：1. 广播行业DAB作为下一代数字广播技术，已经在全球范围内得到广泛应用。
DAB可以提供更高质量的音频传输，使得广播内容更加清晰，吸引更多的听众收听。
同时，通过多数据信道，广播公司还可以向用户提供多样化的服务，如新闻、天气、交通等实时信息。
2. 汽车音频系统DAB技术在汽车音频系统中也有广泛应用。
与传统AM/FM收音机相比，DAB 技术能够通过数字信号传输提供更高质量的音频。
DAB-DMB测试仪TC-2300B用途
TC-2300B DAB/DMB Tester支持Eureka-147(ETSI EN 301 400)协议ALL IN ONE 结构(OFDM调制器 + RF上变频+多路复用器(ensemble multiplexer))支持BAND Ⅱ, Ⅲ, L (87.5MHz ~ 108MHz, 174MHz ~ 250MHz, 1452MHz ~ 1492MHz)输出0dBm ~ -120dBm 的RF支持I-Q 输出端口可储存视频或音频数据，拥有512Mbyte内存 (传输速度最大为1072Kbps)可传送固定的模型(pattern)数据，测试BER通过内置音频分析仪，测试SINAD, Distortion, Frequency, Leve l利用音频连续测试(Continuous Mode)功能分析误码拥有FM调制信号发生器SI支持Reconfiguration, Announcement, TII 测试使用闪存，升级方便可接外部音频或视频信号的高速数据端口 (支持最大为600Kbps)使用者可自定义菜单屏幕可利用GPIB或RS-232C进行远程控制通过CE认证 : EN 61010-1:2001, EN 61326:1997+A1:1998+A2:2001+A3:2003, EN 61000-3-2:2000, EN 61000-3-3:1995+A1:2001介绍TC-2300B DAB/DMB Tester支持Eureka-147 (ETSI EN 301 400)系统，可以将与协议相关的所有参数，通过GUI进行自由设置。
在变更的同时，将参数使用于信号传送，并可以实时产生无穷多的模型(pattern)信号。
而且，它拥有支持 Band Ⅱ, Ⅲ, L 频率和0至-120dBm的RF 输出的RF变换器功能，无需另外的RF变换器，就可以将广播信号送至接收机，因此测试系统结构非常简单。
TC-2300B还带有音频信号的分析功能，可以利用接收机喇叭或耳机中产生音频测试灵敏度。
支持数据业务的高性能DAB接收机的研究及实现的开题报告
支持数据业务的高性能DAB接收机的研究及实现的开题报告一、研究背景数字音频广播（Digital Audio Broadcasting，DAB）是无线电数字广播标准之一，支持在数字编解码技术下高质量音频广播。
目前，DAB广播的覆盖范围已经超过了传统模拟广播，如欧洲、亚洲等地区已经成为数字广播主流技术。
而随着技术的不断发展，人们对于DAB广播的数据业务（如文本、图像、视频等）的需求也越来越高。
然而目前使用的DAB接收机在处理数据业务时存在一些问题，如性能瓶颈、信号干扰等。
针对这些问题，需要研究高性能的DAB接收机，以支持更加稳定、高效的数据业务传输。
二、研究目的和意义本研究旨在设计并实现一种高性能DAB接收机，以支持数据业务的传输。
具体包含以下目标：1.分析DAB数据业务传输的特点，设计出适合数据业务的DAB接收机。
2.研究高性能数字信号处理算法，以提高接收机的性能，并减少干扰信号对数据的影响。
3.设计并实现一个完整的DAB接收机系统，包括硬件和软件。
4.通过实验验证所设计的DAB接收机在数据业务传输方面的效果，提高DAB应用在数据业务领域的水平。
通过本研究，可以解决DAB接收机在处理数据业务时遇到的一些问题，提高数据业务传输的速率和稳定性，进而推动数字广播的发展。
三、研究内容和方法1.研究内容本研究将重点关注以下内容：1）DAB信号接收和解调算法的研究，在高干扰情况下提高信号处理性能。
2）设计DAB接收机硬件平台，包括高速ADC、FPGA、通信模块等。
3）开发DAB接收机软件平台，包括DAB信号解码模块、数据处理模块等。
4）系统集成和性能测试，验证系统在数据业务传输方面的效果。
2.研究方法本研究三要素：硬件、算法和软件，将采用以下方法进行设计和实现：1）硬件设计：采用FPGA为主要的硬件平台，设计高性能的ADC和通信模块，为接收机提供高速、低时延的数据处理。
2）算法设计：针对DAB信号的特点，选择合适的数字信号处理算法，提高接收机的性能和稳定性。
一种多功能DAB接收终端设计
一种多功能DAB接收终端设计【摘要】本文根据数字广播（DAB：Digital Audio Broadcasting）标准，设计了一款多功能数字广播接收终端，并完成了硬件设计和嵌入式程序设计，成功实现了远程控制、多接口集成、终端识别、信息屏蔽、信息发射源识别等功能。
【关键词】DAB；多功能接收终端；广播接收终端1.引言DAB是继调幅AM和调频FM之后的第三代无线广播技术[1]。
目前，国内DAB接收终端市场已经出现多款DAB接收终端，这些接收终端主要接收和播放音频广播节目，功能较单一，应用较简单[2]。
本文从接收终端的功能多样性出发，设计了一款多功能DAB接收终端。
该接收终端在设计时，根据欧洲电信标准协会（ETSI）提出的ETSI EN 300 401标准协议的特点，拓展和扩充了部分协议内容，修改了部分DAB传输帧的数据结构。
新拓展的数据传输协议使发射端和接收终端建立了一条自定义数据和指令的传输通道。
本文以这条独有的通道作为基础，对DAB接收终端的功能进行了多种扩展。
它除了音频播放功能，还可以进行图片、文字信息接收和显示，新增了远程控制，终端识别，信息屏蔽，发射源识别等功能。
下面本文将从接收终端设计原理开始，具体阐述数据协议的拓展过程和多功能实现方式，然后根据DAB接收终端的系统设计特点，详细介绍了接收终端的硬件设计和软件程序设计过程。
2.多功能DAB接收终端设计原理2.1 DAB数据传输协议拓展标准ETSI EN 300 401协议定义一个FIB（快速信息块）有256比特[3]。
它是由一个FIB数据字段和一2.2 终端多功能设计2.2.1 终端身份识别本文提出的终端识别是一种接收终端的主动识别。
在这种主动识别机制里面，每个接收终端会得到一个9位二进制ID号，这个ID号即是身份识别码。
FIG3_6和FIG3_7每个信息组可容纳200bit数据，因此我们定义数据区域里面每一个Bit代表一个终端，总共400个ID号码。
数字音频广播测试
Multi-tone Analyzer
• 7 tones的多音信号 分析结果 • 电压、响应曲线 • 电压测量(cyan & blue) • 频谱信息(Yellow & Green)
Multi-tone Analyzer
• 通道平衡度测量 • 使用数据处理的 Delta运算功能, 实现通道平衡度 的快速测量 • 曲线数据=ChBChA
• 测试信号特征
– 时间不持续性(10-20s) – 每个测试信号周期之间有一静音
• 音频参数须在信号有效周期内量测 • RF发生器与音频测量仪器之间需要同步
DAB音频测量参数
• 音频测试序列
– 选择测试的节目通道 – 使用适合的测试信号
• 音频测量指标
– – – – – – 输出电压 通道平衡度 THD+N 串音 噪声 动态范围(THD+N Ratio at -60dBFS)
DSP Audio Analyzer
• 最通用的测试工具 • 电压、失真、频率、平衡度、噪声、动态 范围 • 与纯模拟分析仪相比
– 既可以模拟输入又可以数字输入 – 可以同时测量两个通道的参数 – 节约测试时间
Spectrum Analyzer
• 使用FFT分析仪来完成外部触发的测量 • 请参考DAB Receiver Audio Output FFT Spectrum.ats2
DAB音频参数测量
• 单频音测Leabharlann 系统– 测量所有的通道需要大量的时间 – 调谐器需要时间来选择不同的节目通道 – 测量需要在时间上与循环的测试信号同步
• 需要更加快速的测试方法-多音频测试信号
DAB音频参数测量
• 多音频测试信号
– 包含多种频率成分的测试信号 – 同时激励DAB接收机 – 适合于电压、响应、串音等参数的测量
数字广播(DAB／DMB)接收系统
６０２ ） １ ０ １ （ 都 天 际 无 线 数 码 有 限公 司 。 四 川 成 都 成
摘
要 ：本 文介 绍 一 种 由 国 内 自主 开 发 的 数 字 音 频 广 播 ／ 字 多媒 体 广 播 （ ＡＢ／ 数 Ｄ ＤＭＢ）接 收 系
统 。该 系统 完 全 符 合 Ｅ ３ ０ ０ ＴＳ ０ ４ １标 准 ， 由接 收 机 解 码 模 块 、控 制 软 件 、 数 据 业 务 解 码 器 和 接 口 板 构 成 ，可 以 实现 ＤＡ 音 频 接 收播 放 和 多媒 体 数 据 业 务 的 解 码 输 出 。基 于 该 接 收 系统 ， 可 扩展 Ｂ
收 、可 加 密 、发 射 功 率 小 、覆 盖 面 积 大 、频 谱 利 用 率 高 、很 强 的抗 干 扰 和 在 恶 劣 环 境 下 接 收 的 能 力 和
系统总控 — — 一
Ｉ 数据业务显 示
利 用 卫 星 大 幅 度 提 高 广 播 的覆 盖 率 等 优 点 ，是 广 播
事 业 发 展 中 一 个 新 的里 程 碑 。
出适 用 于 多种 用 途 的 Ｄ ／ ＡＢ ＤＭＢ接 收 机 。
关 键 词 ：Ｄ ／ ＭＢ ＡＢ Ｄ
１ 引 言
数 字广 播 接 收
数 据 业 务 解码 器
用 器 、ＯＦ ＤＭ 调 制 器 和 模 拟 射 频 等 部 分 组 成 。 接 收 机 由调 谐 器 、Ｄ Ｂ Ａ 解 码 模 块 、数 据 业 务 解 码 器 、
队 Ｂ Ｄ 芨 射 和 接 收 系 统 原 理 图 ／ ＭＢ
图 ｌ Ｄ ／ Ｂ发 射 和 接 收 系 统 原 理 框 图 ＡＢ ＤＭ
随着我 国广东地 区和北京地 区已建成 的数字广
dab 接收机指标 -回复
dab 接收机指标-回复DAB接收机指标是衡量数字音频广播接收机性能的一系列技术指标。
数字音频广播（DAB）是一种基于数字技术的无线广播系统，它提供了更高的音质和更广的覆盖范围。
DAB接收机的性能对于用户的音频体验至关重要。
本文将以DAB接收机指标为主题，一步一步回答。
首先，需要了解DAB接收机的五大主要指标，包括灵敏度、选择性、抗多径衰落能力、损耗和误码率。
这些指标将影响DAB接收机的接收性能和音质。
1. 灵敏度是指DAB接收机在接收信号时的灵敏程度。
它是衡量接收机接收最低信号电平的能力。
较高的灵敏度意味着接收机可以接收到较弱的信号，从而更好地保证音频的质量和可靠性。
2. 选择性是指接收机对于所需信号以外的其他频率信号的抑制能力。
在频谱拥挤的环境下，选择性很重要，可以避免邻近频道信号的干扰，保持音频的清晰度。
3. 抗多径衰落能力是指接收机对于多路径传播引起的信号衰落的抵抗能力。
多径传播是指信号在传播途径中遇到的各种障碍物反射、绕射和散射，导致信号传播路径多样化，时间和相位的失真。
较好的抗多径衰落能力可以保证音频不受衰落影响，提供更稳定的接收性能。
4. 损耗是指信号在传输过程中损失的能量。
好的接收机应具有较低的损耗，以确保信号的传输距离和覆盖范围更大。
5. 误码率是指接收机对于数字信号中存在的误码的处理能力。
数字音频广播使用数字编码和解码技术，当信号质量下降时，可能会产生误码。
较低的误码率表示接收机可以更好地纠正和恢复信号的质量。
在了解了DAB接收机的主要指标后，下面将一步一步回答如何进行测试和评估这些指标。
首先，测试DAB接收机的灵敏度。
可以使用规定的标准信号源和信号发生器，通过逐渐降低信号电平来测试接收机的接收能力。
在每个电平下，检查接收机是否能够正确接收并还原音频信号。
记录最低能够接收到的信号电平，即为接收机的灵敏度。
其次，测试接收机的选择性。
使用具有已知干扰信号的测试信号源，将干扰信号与所需信号混合，观察接收机是否能够正确分离和恢复所需信号。
DAB和DMB——探究GPS数字音频／视频的未来
。
的协会 来的 (
，
—
著名的
E U R E KA
14 7
开发起
DA B 广
播 的传 送 与接收谈 了这 么 多
，
系统最 初 的名称是 数字音 频广播
系 统 的应 用 前景
那么
，
寻根究底
，
DA B
)
，
而且
一
直被用作 区分 真正 的
。
DAB
19 9 1
系 统是 如 何 完成 信号 传 送
DAB 又
的?
其工 作
，
) 美 国 的 带 内 同 频 ( fB o C ) D A
B
我 国使 用 的D A B 技 术
19 9 6
，
：
一
已 经 率先收 听到 了数字 广 播试 播节 目
接
：
其优点是只 需在现 有 AM 和
FM
发
年 底 我 国 采 用 尤里 卡
14 7 D
~ ／
90
P O P HA R D
维普资讯
、
。
界 大部分 地 区 不 是 已 经 实现 了这个 数字广
，
发 射 系 统 由信 源 编 码 器 路复用器
、
信息编码器
、
多
。
OFDM 调 制器 以及 模拟射
；
频
射设 备 的基 础 上 增加 少量 设 备 和 少量 j
频 道 发射
．
存有异议 的只 有信奉卫 星 数字广播和
高 清 晰 广 播 的美 国 以及 选 择 了 新 的广 播 传
一
制
本的
DA B 是
在地 面 数字 电视
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字音频广播（DAB/DMB）接收机测试方案
生活在21世纪的我们已经充份体验到了数字技术给我们带来的全新感觉，例如计算机，手机，电视等等越来越多的产品通过数字技术变得快捷，方便。
广播是大家都很熟悉的技术，现在也由模拟方式向数字方式大幅度过渡。
在欧洲收听数
字广播已经成为一种时尚，每年接收机的销量都有200%以上的提高，我国在广东佛山，北
京等地也相继开通了数字广播，受到广大听众的一致好评。
我国的许多科研所，工厂都在开
发，生产DAB/DMB接收机以广东为例，世界各地的接收机有95%在这里加工生产。
DAB接收机的优点在于具有CD的音质，收听节目多，在移动状态下抗干扰能力强等许
多优点，本文简要介绍一下DAB/DMB接收机在开发和生产时的测试方法和要点。
DAB系统由发射和接收系统两部分组成。
发射系统由信源编码器，信道编码器，多路复
用器，COFDM调制器以及射频放大器等部分组成；接收系统由调谐器，DAB解码模块，
数据业务解码器，接口以及系统总控等部分组成。
发射原理框图：
音频信源编码采用MUSICAM算法，得到音频压缩数据送入多路复用器与数据业务一
起复用，复用信号以包的形式进行COFDM基带调制，在其中还加入FIC（快速信息信道）
符号，同步信号等。
FIC符号主要传输控制信息和解码信息，接收机在对其进行计值后，才
可以对真正的有用数据进行解码。
在COFDM信道编码调制器中还包含有能量扩散和为解
决冲突发生误码而采用的交织技术。
COFDM基带调制后送到I/Q正交调制器，分别对I，Q
基带信号进行D/A转换，再由低通滤波器滤除无用的高次谐波等干扰信号，得到纯净的模
拟I，Q基带信号，此时的模拟信号已是经QPSK调制的多载波基带信号，该I，Q模拟基
带信号再分别对中频的本振（10MHz参考源）及其相移900的正交信号进行调制，并进行
混合即可得到所需的中频已调制信号，送入发射机进行载波调制和功率放大，然后通过天线
发射。
DAB接收机的原理框图：
高频部份由DAB使用的频段中选择出需要的频率块（Ensemble）将高频信号变为中频信号和基带信号。
（DAB调谐器要求在宽的调谐范围内，有高的零敏度（小于-96dBm）DAB 标准中没有规定灵敏度的标准但市场上的大多数产品可低于-98dBm.）再通过正交解调器得到两路I，Q 信号，送入COFDM解调器进行解调（快速傅里叶变换），然后由解复用器把把每个传输帧细分为同步信道（SC），快速信息通道（FIC），和主业务通道（MSC），
与发射端相对应进行解时间交织和解频率交织，再将音频信号送入信道解码器解码然后送至解扰器解扰。
接着进行信源解码和D/A转换还原成模拟音频。
COFDM频谱图：
在研发和生产DAB/DMB接收机时需对接收机进行各项性能指标的测试。
下文提到的MPG-1506和DMB-1505是韩国金进公司（JUNGJIN Electronics Co.,Ltd.）为DAB和DMB-T 接收机的研发和生产而开发的编码器和矢量信号源。
(1)频点和灵敏度
根据接收机的型号有不同的频段：英国为BandIII(175-250mHz)：德国
BandL(1452-1492mHz) 测试时选择低，中，高三个频点调试并作加减4ppm的调整
以便模拟电台在阴雨天或其它情况下的情况,每个频点的灵敏度应小于等于-96dBm,
误码率小于等于2*10-4。
DAB或DMB-T
Receiver (2)最大功率影响测试。
在地铁通道中安装有DAB基站，当地铁停止时信号最强，开动时由慢变快信号开始
衰减。
为了模仿这种情况我们可作如下测试，将DMB-1505的电平调整到0dBm
持续10秒钟并作加减4ppm的调整，然后由-36dBm到-96dBm逐步衰减检验接收
机的性能。
(3)单频和双音频干扰测试。
第一步：单频干扰
由MPG-1506和DMB-1505配合发出一路DAB/DMB信号，为检测其抗干扰性首先由
另一台信号源发出FM/AM信号调整到与DAB信号的电平相差2dBm的-62dBm,然后
逐渐调整到0dBm查看是否存在干扰，同时误码率不应小于2*10-4。
第二步：双频干扰
在单音频测试的基础上再增加一路干扰信号，将两路干扰信号分别调整到
234.640MHz 0dBm 和174.640 0dBm的状态，DAB/DMB信号调整到204.640mHz
-30dBm的状态，接收的误码率应小于2*10-4。
(4)多径干扰状态测试
在MPG-1506和DMB-1505中间加入JFN-1000（白噪&多径干扰信号源）发出多路
不同时间，不同频率，不同强度的干扰信号，调整DMB-1505电平到-30dBm,接收
端误码率应小于2*10-4，然将JFN-1000的S/N（载噪比）设置为10dB,DMB-1505
的电平设置为-60dBm,测试结果误码率应小于2*10-4。
(5)多通道状态测试：
用MUC-1507（多通到矢量信号源）替换DMB-1505，发出四路不同频率的DAB/DMB 信号，观察接收机在接收到设定的频点的节目的误码率，结果应小于2*10-4. (6)产品线测试：
为适应生产线的大批量生产和节约投资成本JINGJIN公司研发了DMB-200（分码器），生产时由（MPG-1506）+（JFN-1000）+（DMB-200）+（多台DMB-1505）构成可同时发射多频点（视DMB-1505数量决定），不同电平的DAB/DMB信号，可复盖整个车间，适合批量生产时的测试。
也可使用（MPG-1506）+（JFN-1000）+（MUC-1507）发射四路不同频率的DAB/DMB 信号复盖车间。
以上资料仅供参考，如有疏漏或错误，敬请批评指正。
