插头插座检测方法

插头插座检测

《GB2099.1-2008 家用和类似用途插头插座第1部分：通用要求》规定了用于户内或户外使用的、家用和类似用途的、仅用于交流电、额定电压在50V以上但不超过440V、额定电流不超过32A的、带或不带接地触头的插头和固定式或移动式插座的标准要求。

对于装有无螺纹端子的固定式插座，额定电流最大仅限为16A。

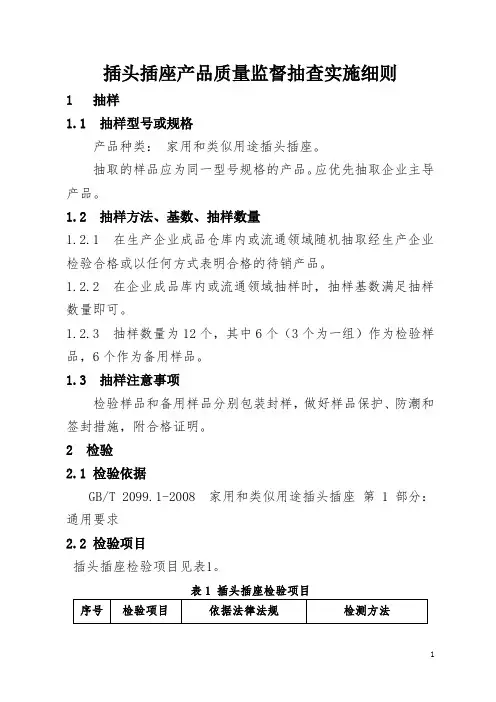

第一节插头插座检验概述

一、插头插座主要检验项目

主要讲解电压＜250V、电流＜20A室内用电器插头插座主要检验项目，将试验项目化分如下讲解。

1. 标牌或永久标志；

2. 尺寸检查；

3. 防触电保护；

4. 接地措施检验；

5. 端子检验；

6. 结构检验；

7. 耐老化试验、耐潮性能和防有害进水；

8. 介电强度；

9. 温升实验；

10.分断容量；

11.正常操作（寿命）实验；

12. 拔出力检验；

13.机械强度试验；

14. 耐热性能；

15. 爬电距离、电气间隙；

16. 耐非正常热和耐燃能力、耐漏电起痕试验；

17. 防锈性能。

二、分类简介

按防触及危险部件和防固体外来物进入有害影响的防户等级分

防直径Ф12.5mm及以上的固定外来物（手指）进入的，其防护等级为IP2X；

防直径Ф1.0mm及以上的固定外来物（导线）进入的，其防护等级为IP4X；

防导线触及和防灰尘进入的，其防护等级为IP5X；

电器附件按对有害进水的防护等级分

无防进水保护的，其防护等级为IPX0；

防溅水的，其防护等级为IPX4；

防喷水的，其防护等级为IPX5。

按接地措施分

无接地触头的；

有接地触头的。

按连接软缆的方法分

可拆去连接线的；

不可拆去连接线的。

按端子类型分

带有螺纹端子的；

带有仅适于连接硬导线的无螺温端子的；

带有适于连接硬导线和软导线的无螺温端子的。

插座分类

按防触电保护等级分

具有正常保护的；

具有加强保护的。

按有无外壳化分

无外壳的插座；

有外壳的插座。

按有无保护门化分

无保护门的；

无保护门的。

按插座的使用、安装方式分

明装式插座；

暗装式插座；

半暗装式插座；

镶板式插座；

框缘式插座；

移动式插座；

台式插座；

地板暗装式插座；

电器上的插座；

按结构决定的安装方法分

无需移动导线即可拆卸盖或盖板的固定式插座；

不移动导线便无法拆卸盖或盖板的固定式插座；

插头按所连接设备分类

0类设备插头；

I类设备插头；

II类设备插头；

三、规格化分

类型为2P / 额定电压130或250V / 2.5A、6A、10A

类型为2P + 接地极 / 额定电压130或250V /10A、16A、32A

类型为3P + 接地极 / 额定电压440V / 16A、25A、32A

第二节检定规范和检验设备

一、标志：

应有如下标志

铭牌上应标有：额定电压、额定电流、电源性质的符号、保护等级、型号及制造厂商、商标；

如无铭牌：应在明显的位置，用不退色的油墨标注上述内容。

※电源性质的符号：

安培…………………… A

伏特…………………… V

交流电…………………～

中线…………………… N

相线…………………… L

保护接地…………

保护等级………………IP …

二、尺寸检查

a)专用尺寸应符合具体产品标准的规定；

b)通用尺寸应符合统一标准的规定。如安装尺寸、插销长度、插孔尺寸等；

三、防触电保护试验

插座按规定安装接线后，带电部件应不易触及。基座和其它易触及的零件应用绝缘材料制成。

用标准试验指施加到插座各个可能的位置。

检验设备：

a)A型标准试验指；是Φ12可弯曲、金属的仿人手指

b)电源箱；供给试验指电源

c)Ф1探针；检验带保护门的插座

d)1×3 矩型探针；检验带保护门的插座

检验方法：用试验指探触每一人体可能触及的位置；

判别：如电源箱的信号灯不发亮，则认为合格，否则为不合格。

四、接地措施检验

当绝缘失效时会变成带电的易触及部件，应装有接地端子，或应永久的牢固连接到接地端子。

接地端子与易接触及金属部件之间的连接应是低阻连接。

检验方法：检测‘低阻连接’的电阻值。

低阻检验方法：

在接地端子和每个易触及的金属部件之间，依次通以空载电压不大于12V的交流的1.5倍额定电流或25A电流，二者中取大者。

测出接地端子与易触及金属部件之间的电压降并根据电流与这一电压降算出电阻。

判定：电阻值不应大于0.05欧姆。

计算公式：R=U/I

上式中：

R ——接地压降电阻，Ω（欧姆）

U ——电压降，V（伏）

I ——电流，A（安培）

试验设备：

a) 端子接地压降检测仪；

b)毫伏表；电控负载柜；开关插座寿命试验机

选其一种。

检验方法：

将接触压降检测仪或负载柜的接线端子接入接地端子和易触及的金属部件，通入12V 电压、25A电流，接地压降检测仪自动显示毫伏压降值（使用FG-FZ-A型电控负载柜进行检验时，则需用毫伏表测量毫伏压降值）；

判别：将所测毫伏数和25A电流代入公式：

R = U /I

※：1 V（伏）= 1000 mV(毫伏)
