电路计算机仿真分析
PSPICE电路仿真分析
PSPICE电路仿真分析1.概述PSPICE是当今世界上著名的电路仿真标准工具软件之一,美国MICROSIM公司推出的基于WINDOWS平台的PSPICE 6.2 FOR WINDOWS 可以对电路进行以下一些工作：1.1.原理图编制，电路性能仿真在制作实际电路之前，利用PSPICE 6.2 可对电路电性能进行仿真。
如计算直流工作点(BICAS POINT)、直流扫描(DC SWEEP)与交流扫描(AC SWEEP)，显示检测点电压、电流波形等。
1.2.估计元件、器件变化(PARAMETRIC)对电路造成的影响。
1.3.分析一些较难测量的电路特性。
如噪声(NOISE)、频谱(FOURIER)、器件灵敏度 (SENSITIVITY)、温度(TEMPERATURE)分析等。
1.4.优化设计。
2. PSPICE6.2软件系统的组成2.1.SCHEMATICS是一个电路模拟器：它可以直接绘制电路原理图，使用方便。
无需编写自然描述语言程序，就可以自动生成电路描述文件；并可对电路进行直流分析、交流分析、瞬态分析、傅立叶分析、环境温度分析、灵敏度分析等多种分析，而且可以对元件进行修改编辑。
2.2.PSPICE 是一个数据处理器：它可以对SCHEMAICS 中所绘制的电路进行模拟分析，运算出结果并自动生成输出文件和数据文件。
2.3.PROBE 是一个后处理器：相当于一个示波器，它可以将PSPICE 运算的结果在幕或打印设备上显示出来。
2.4.STIMED 是产生信号源：它在设定各种激励信号时非常方便直观，而且可以查对。
2.5.PARTS 是对器件建模的工具。
3.PSPICE 6.2 FOR WINDOWS 软件的使用下面以模拟电子电路的二极管整流电路为例，介绍该软的使用方法。
3.1.编制原理图在WINDOWS界面下的PSPICE程序组选择SCHEMATICS，即可进入原理图编辑。
1)放置元器件及连线：用鼠标单击绘制(DRAW)中的取新元件(GET NEW PART)项，再单击对话框中元件库(LIBRARIES)的浏览(BROWSE)，从ANALOG.SLB中取出电阻Ｒ，系统自动命名为R1；从SOURCE.SLB中取出正弦电压源VSIN ，系统自动命名为 V1；从EVAL.SLB是取出二极管DIN4002，系统自动命名为D1；从 PORT.SLB中取出地线EGND，系统自动设定为0点。
电路计算机仿真实验报告
电路计算机仿真分析实验报告实验一直流电路工作点分析和直流扫描分析一、实验目的1、学习使用Pspice软件，熟悉它的工作流程，即绘制电路图、元件类别的选择及其参数的赋值、分析类型的建立及其参数的设置、Probe窗口的设置和分析的运行过程等。
2、学习使用Pspice进行直流工作点分析和直流扫描分析的操作步骤。
二、原理与说明对于电阻电路，可以用直观法（支路电流法、节点电压法、回路电流法）列写电路方程，求解电路中各个电压和电流。
PSPICE软件是采用节点电压法对电路进行分析的。
使用PSPICE软件进行电路的计算机辅助分析时，首先在capture环境下编辑电路，用PSPICE的元件符号库绘制电路图并进行编辑、存盘。
然后调用分析模块、选择分析类型，就可以“自动”进行电路分析了。
需要强调的是，PSPICE软件是采用节点电压法“自动”列写节点电压方程的，因此，在绘制电路图时，一定要有参考节点（即接地点）。
此外，一个元件为一条“支路”（branch）,要注意支路（也就是元件）的参考方向。
对于二端元件的参考方向定义为正端子指向负端子。
三、示例实验应用PSPICE求解图1-1所示电路个节点电压和各支路电流。
图1-1 直流电路分析电路图R2图1-2 仿真结果四、选做实验1、实验电路图（1）直流工作点分析，即求各节点电压和各元件电压和电流。
（2）直流扫描分析，即当电压源Us1的电压在0-12V之间变化时，求负载电阻R L中电流I RL随电压源Us1的变化曲线。
IPRINT图1-3 选做实验电路图2、仿真结果Is21Adc1.000AVs35Vdc3.200A R431.200A23.20VVs47Vdc1.200A 0VR142.800AIs32Adc 2.000A12Vdc2.800AIIPRINT3.200A10.60V 12.00V Is11Adc 1.000A18.80V 28.80V15.60V3.600VR222.800ARL13.200A18.80VVs210Vdc2.800A Is53Adc3.000AI42Adc图1-4 选做实验仿真结果3、直流扫描分析的输出波形图1-5 选做实验直流扫描分析的输出波形4、数据输出V_Vs1 I(V_PRINT2)0.000E+00 1.400E+00 1.000E+00 1.500E+00 2.000E+00 1.600E+00 3.000E+00 1.700E+00 4.000E+00 1.800E+00 5.000E+00 1.900E+00 6.000E+00 2.000E+00 7.000E+00 2.100E+00 8.000E+00 2.200E+009.000E+00 2.300E+001.000E+012.400E+001.100E+012.500E+001.200E+012.600E+00从图1-3可以得到IRL与USI的函数关系为：I RL=1.4+(1.2/12)U S1=1.4+0.1U S1 (公式1-1)五、思考题与讨论：1、根据图1-1、1-3及所得仿真结果验证基尔霍夫定律。

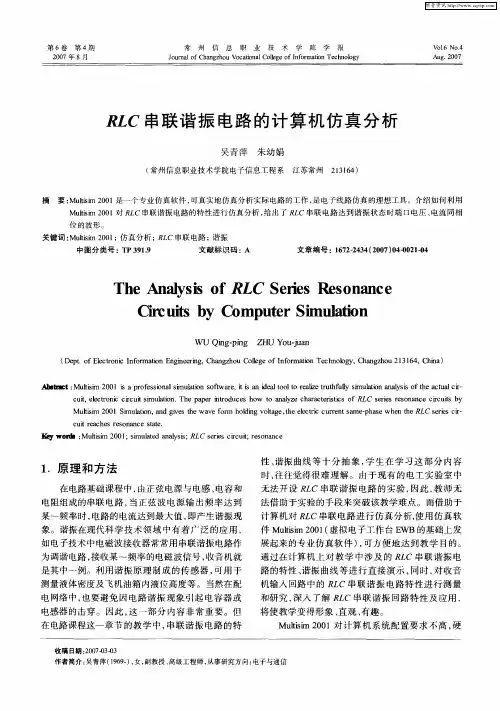

RLC串联谐振电路的计算机仿真分析
（ ｅｔｏ ｌ ｔ ｎ ｎｏｍａ ｎＥ ｇ ｅｒ ｇ Ｃ ａｇｈｕＣ ｌｇ ｆ ｎｏｍａ ｎＴ ｃ ｎ ｌ ｙ Ｃ ａｇｈ ｕ２ ３６ ， ｈ ａ Ｄ ｐ． ｆＥ ｃ ｏ ｉ Ｉｆｒ ｔ ｎ ｉ ｅｉ ， ｈｎ ｚｏ ｏｅｅ ｆｒ ｔ ｅ ｈｏ ｇ ， ｈｎ ｚｏ １ １４ Ｃ ｉ ） ｅｒ ｃ ｏ ｉ ｎ ｎ ｌ ｏＩ ｏ ｉ ｏ ｎ
Ａｕ ， ０ ７ ｇ ２ ０
Ｒ Ｃ串联 谐 振 电路 的计 算 机仿 真 分 析 Ｌ
吴 青萍 朱 幼娟
２ ３６ ） ｌ ｌ４ （ 常州信息职业技术学 院电子信息工程 系 江苏 常州
摘
要 ： ｌ ｉ ２０ 是一个专业仿真软件 ， Ｍｕｔ ｍ ０ １ ｉ ｓ 可真实地仿真分析实际 电路 的工作 ， 是电子线 路仿真的理想工具。介绍如何利用 Ｍｕ ￣ｍ ０ １ Ｒ Ｃ串联谐振电路的特性进行仿真分析 ， ｋ ｉ ２０ 对 Ｌ 给出 了 Ｒ Ｃ串联 电路达到谐振 状态时端 口电压 、 Ｌ 电流 同相 位 的波形 。
中间是用于rlc串联谐振电路分析的仿真电路仿真电路中的函数信号发生器xfg2看作为rlc串联电路的正弦波信号源交流电流表用于观测rlc串联电路的端口电流两块交流电压表xmmlxmm2用来分别测量电阻电压砺和信号源电压u用示波器的两个通道测信号源电压u和电阻电压波形必须注意两通道的公共线是相通的接人电路中应在同一点上否则会造成短路
通 过在 计算 机上 对 教 学 中 涉及 的 Ｒ Ｃ 串联 谐 振 电 Ｌ
路 的特性 、 振 曲线 等 进 行 直接 演 示 ， 谐 同时 ， 收 音 对 机输 人 回路 中 的 Ｒ Ｃ串联 谐 振 电路 特 性 进 行 测 量 Ｌ 和研 究 ， 人 了解 Ｒ Ｃ串联 谐振 回路 特 性 及应 用 ， 深 Ｌ 将使 教学 变得形 象 、 直观 、 有趣 。
哈工大 计算机仿真技术实验报告 实验六 基于Simulink的简单电力系统仿真
实验六 基于Simulink 的简单电力系统仿真（一：实验目的(1)掌握Simulink 的工作环境及SimPowerSystems 功能模块库的应用； (2)掌握Simulink 的电力电子电路建模和仿真方法； (3)掌握Simulink 下数学模型的仿真方法；(4)掌握升压、降压斩波电路（Buck Chopper ）的工作原理及其工作特点； (5)掌握PID 控制对系统输出特性的影响。
二、实验原理通过降压斩波电路，电压发生降低，再通过桥式整流器将输入信号变为直流信号，再经过BWM 模块的作用，使输出波形变为三角波信号。
三：实验内容Buck 降压型电路原理图如图6-1所示。
图中，功率管VT 为MOSFET 开关调整组件，其导通与关断由控制脉冲决定；二极管VD 为续流二极管，开关管截止时可保持输出电流连续。
ref V 为输出电压给定参考量；L R 为负载电阻。
系统基本参数为：电源电压)314sin(100)(t t e =；变压器BT 为理想变压器，其变比为1:2=n ；PWM 频率为Hz f PWM 2000=；误差放大器放大倍数为1000=V K ；电阻Ω01.0C R ；整流滤波电容F C μ1000=，PWM 滤波电容F C o μ10=、电感H L 05.0=；负载电阻Ω=10L R 。
系统基本参数见表6.1。
分析Buck 变换器的工作特性。
表6.1 系统基本参数C R（Ω）C （F μ）o C（F μ）L（H）L R（Ω）V KnPWMf（Hz ）0.01 100010 0.05 10 10002:12000K误差放大器比较器refV 锯齿波+-inu Di ini si 1:2LR oC LC R C)(t e 图6.1 Buck 变换器电路图o u VTBTVD+-ou Li +-L u四：实验仿真结果及分析五、实验总结利用simulink进行电子电路系统的仿真，形象直观。
一般步骤为:1、做出电路图，明确问题中所给出的各物理量及其相应的初值问题。
使用Multisim10软件分析和仿真数字电路
高等教育 课程教育研究·47·过勤工俭学知道父母挣钱的不易，有利于学生的成长也能让学生返校后更加勤奋的学习，其二可以对他们日后的工作多多少少做一些铺垫，至少，熟悉了现在的工作环境后，日后到了工作单位，也不至于太陌生，也就更容易适应新的工作岗位了。
因此在这个立场上许多职校、家长以及学生本人都能坦然接受并鼓励学生本人参与勤工俭学这一成长过程。
二、参与工程中正确看待利与弊，找准自己的位置然而任何事情有利就有弊，就像力的原理力是相互性的；在勤工俭学这一社会活动上同样的在这一点，在这些年职校学生中，做得也不是尽善其美。
在这一活动中有这样一部分学生存在，扛着背包去了一个单位。
一看，啊！怎么就这样啊！和自己想的差的太远了，这是人呆的地方嘛，不干了，就走了。
当然，这算是比较极端的例子。
更多的是，干上一个礼拜、一个月，干上一段时间就走了的，是大有人在。
这里面，学生有原因，某些施工单位也有一定原因。
这个原因，余学生而言、只能说他们初出茅庐、把一切想象的太美好，在真正经历现实社会的时候才会被社会一巴掌扇醒；也不怪学生想象的太美好只能说他们还没经历过社会没有那么好的心态去承受、去迎接新事物。
对此我只是想说：贵在坚持。
每回我都鼓励学生，要坚持，不要老是想着换个单位就好了。
勤工俭学多为电子厂、一天两班制上班时间比较长，大都是这个样子，远离市区，早出晚归，没有星期六、星期天，少有节假日，……定要根据自身的情况，看看是不是真的不能适应。
换而言之不是逃避回家而是就算换一家单位，或许等你换了新的工作环境心里倒又觉得，咋还不如我前面那一家哩！每回有这种情况，我都要调侃学生：“都说人比人气死人，可是你有没有想过别的同学都能做下来为什么自己不能呢？难道自己就比别人差！”对方只是苦笑着摇头，没有言语了。
其实在人生的路上怎么可能一帆风顺，当你感觉累的时候或许你只是在走上坡路，你看见坐在路边休息的同伴很是轻松你心里难道就松懈？可是你忘了他已经在原地踏步，而你还在不断向前；近期网上有段很火的话，砍柴人和放羊人的故事，有人认为砍柴人应该放弃跟放羊人的无效社交，也有人认为砍柴人是在跟放羊人交流经验好知道哪里的柴多，这个故事只是想告诉我们端正自己的心态端正自己的角度；在人生的路上人们或许会选择不同的路走，但唯有一点不该前行的道路上一碰到石头就掉头往家里走，一旦养成这样的心理，想要到达目的地着实有些困难。
几款电路仿真软件的对比分析
几款软件的对比分析1. PSpice 仿真软件简介：PSpice属于元件级仿真软件，模型采用spice通用语言编写，移植性强，常用的信息电子电路，是它最适合的场合。
现在使用较多的是 PSpice 8.0,工作于 Windows 环境,占用硬盘空间60M左右，整个软件由原理图编辑、电路仿真、激励编辑、元器件库编辑、波形图等几个部分组成，使用时是一个整体。
PSpice 的电路元件模型反映实际型号元件的特性，通过对电路方程运算求解，能够仿真电路的细节，特别适合于对电力电子电路中开关暂态过程的描述。
主要功能：（1）复杂的电路特性分析，如：蒙特卡罗分析（2）模拟、数字、数模电路仿真（3）集成度提高缺点：（1）不适用于大功率器件（2）采用变步长算法，导致计算时间的延长（3）仿真的收敛性较差。
2. saber仿真软件简介：被誉为全球最先进的系统仿真软件，也是唯一的多技术、多领域的系统仿真产品，现已成为混合信号、混合技术设计和验证工具的业界标准，可用于电子、电力电子、机电一体化、机械、光电、光学、控制等不同类型系统构成的混合系统仿真，这也是saber的最大特点。
Saber最为混合仿真系统，可以兼容模拟、数学、控制量的混合仿真，便于在不同层面撒谎那个分析和解决问题，其他仿真软件不具备这样的功能。
Saber的仿真真实性很好，从仿真的电路到实际的电路实现，期间参数基本不用修改。
主要功能：（1）原理图输入和仿真（2）数据可视化和分析（3）模型库（4）建模缺点：操作较复杂，原理图仿真常常不收敛导致仿真失败，很占系统资源，环路扫频耗时太长（以几十分钟计）3. PLECS仿真系统简介：被全球众多知名公司的研发工程师誉为“全球最专业的系统级电力电子电路仿真系统”，也是一个用于电路和控制结合的多功能仿真软件，尤其适用于电力电子和传动系统。
PLECS独立版本已于2010年开发，自此PLECS脱离MATLAB/Simulink。
PLECS独立版具有控制元件库和电路元件库，采用优化的解析方法，仿真速度更快，比PLECS嵌套版本快2.5倍。
Multisim模拟电路仿真实验
Multisim模拟电路仿真实验电路仿真是电子工程领域中重要的实验方法，它通过计算机软件模拟电路的工作原理和性能，可以在电路设计阶段进行测试和验证。
其中，Multisim作为常用的电路设计与仿真工具，具有强大的功能和用户友好的界面，被广泛应用于电子工程教学和实践中。
本文将对Multisim模拟电路仿真实验进行探讨和介绍，包括电路仿真的基本原理、Multisim的使用方法以及实验设计与实施等方面。
通过本文的阅读，读者将能够了解到Multisim模拟电路仿真实验的基本概念和操作方法，掌握电路仿真实验的设计和实施技巧。
一、Multisim模拟电路仿真的基本原理Multisim模拟电路仿真实验基于电路分析和计算机仿真技术，通过建立电路模型和参数设置，使用数值计算方法求解电路的节点电压、电流以及功率等相关参数，从而模拟电路的工作情况。
Multisim模拟电路仿真的基本原理包括以下几个方面：1. 电路模型建立：首先，需要根据电路的实际连接和元件参数建立相应的电路模型。
Multisim提供了丰富的元件库和连接方式，可以通过简单的拖拽操作和参数设置来搭建电路模型。
2. 参数设置：在建立电路模型的基础上，需要为每个元件设置合适的参数值。
例如，电阻器的阻值、电容器的容值、电源的电压等。
这些参数值将直接影响到电路的仿真结果。
3. 仿真方法选择：Multisim提供了多种仿真方法，如直流分析、交流分析、暂态分析等。
根据不同的仿真目的和需求，选择适当的仿真方法来进行仿真计算。
4. 仿真结果分析：仿真计算完成后，Multisim会给出电路的仿真结果，包括节点电压、电流、功率等参数。
通过分析这些仿真结果，可以评估电路的性能和工作情况。
二、Multisim的使用方法Multisim作为一款功能强大的电路设计与仿真工具，具有直观的操作界面和丰富的功能模块，使得电路仿真实验变得简单而高效。
以下是Multisim的使用方法的基本流程：1. 新建电路文件：启动Multisim软件，点击“新建”按钮创建一个新的电路文件。
电力电子电路的计算机仿真训练报告
电力电子电路的计算机仿真训练报告电力电子电路是一种广泛应用于工业和民用电气设备中的电路。
它们的设计和操作需要对电逻辑、电路分析和控制系统等方面具备深入的了解。
为了更好的掌握电力电子电路，需要学习其相关理论，同时进行大量的仿真训练。
本文将从以下三个角度描述电力电子电路的计算机仿真训练。
一、计算机仿真训练的目的电力电子电路的计算机仿真训练目的是加强学生的动手能力，提高学生的实践操作技能和解决实际问题的能力，同时提升学生的仿真分析能力和逻辑思维能力。
通过计算机仿真，可以模拟实际的电路运行环境，通过观察仿真结果来学习电路实际运行的规律，更好地掌握电力电子电路的运行过程。
二、电力电子电路的计算机仿真训练方法1.建立电力电子电路模型在进行计算机仿真前，需要先建立电力电子电路模型。
在建立电路模型时，需要根据电路的实际情况来确定所要模拟的电路元件和电路拓扑结构，确定元件的数值和电路参数，以及设置初始条件和仿真时间等。
建立模型后，还需要对模型进行验证和参数调整，确保模型的准确性和合理性。
2.使用仿真软件进行仿真电力电子电路的计算机仿真训练需要使用仿真软件进行模拟。
常用的仿真软件有PSIM、PSCAD、SABER等。
通过仿真软件，可以对电路进行仿真分析和模拟实验。
仿真软件还可以提供电路的电压、电流、功率等参数，并可输出相应的仿真波形。
3.分析仿真结果在仿真过程中，需要对仿真结果进行分析。
通过对仿真波形的观察和数据的分析，可以得出电路中各元件的电压、电流和功率等参数，了解电路的实际运行情况。
在分析仿真结果的过程中，还应对电路的稳定性、效率和波形失真等进行评估和改进。
三、电力电子电路的计算机仿真训练效果通过计算机仿真训练，学生可以更加深入地了解电力电子电路的相关知识和理论，并掌握实际的电路设计和操作能力。
在训练过程中，学生还可以学习到如何进行电路仿真和数据分析的技能，提高他们的学习兴趣和探究能力。
此外，电力电子电路的计算机仿真训练还可以帮助学生更好地理解工程实践中纷繁复杂的现象和问题。
电子电路multisim仿真实验报告
电子电路multisim仿真实
验报告
班级：XXX
姓名：XXX
学号：XXX
班内序号：XXX
一：实验目的
1：熟悉Multisim软件的使用方法。
2：掌握放大器静态工作点的仿真方法及其对放大器性能的影响。
3：掌握放大电路频率特性的仿真方法。
二：虚拟实验仪器及器材
基本电路元件（电阻，电容，三极管）双踪示波器波特图示仪直流电源
三：仿真结果
（1）电路图
其中探针分别为：
探针一探针二
（2）直流工作点分析。
（3）输入输出波形
A通道为输入波形B通道为输出波形
四：实验流程图
开始
选取实验所需电路元件
及测量工具
合理摆放元件位置并连
接电路图
直流特性分析
结束
五：仿真结果分析
（1）直流工作点
电流仿真结果中，基极电流Ib为7.13u，远小于发射极和集电极，而发射极和集电极电流Ie和Ic近似相等，与理论结果相吻合。
电压仿真结果中，基极与发射极的电位差Vbe经过计算约为0.625V，符合三极管的实际阈值电压，而Vce约为5.65V。
以上数据均满足放大电路的需求，所以电路工作在放大区。
（2）示波器图像分析
示波器显示图像中，A路与B路反相，与共射放大电路符合。
六：总结与心得
这次的仿真花费了大量时间，主要是模块的建立。
经过本次的电子电路仿真实验，使我对计算机在电路实验中的应用有了更为深刻的认识，对计算机仿真的好处有了进一步的了解。
仿真可以大大的减轻实验人员的工作负担，同时更可以极大的提升工作效率，事半功倍，所以对仿真的学习是极为必要的。
电路仿真分析报告
电路仿真分析报告1. 引言电路仿真分析是在计算机上使用电路仿真软件对电路进行模拟和分析的过程。
通过电路仿真分析，可以帮助工程师在设计电路前预先评估其性能和行为，以便提前发现潜在问题并进行调整。
本报告将对电路仿真分析的原理、方法和应用进行详细介绍。
2. 电路仿真分析的原理电路仿真分析的原理是基于电路理论和计算机仿真技术。
电路理论通过建立电路模型和运用数学等方法来描述电路的行为和性能。
计算机仿真技术则通过数值计算和迭代方法来模拟电路的工作过程。
电路仿真分析的原理主要包括以下几个方面：2.1 电路模型电路模型是电路仿真分析的基础，它是对电路中元件和连接关系的数学描述。
常见的电路模型包括理想模型、线性模型和非线性模型等。
理想模型假设电路元件完全符合理想特性，线性模型则是在一定范围内近似描述电路元件的行为，非线性模型则更加接近真实电路元件的特性。
2.2 电路方程电路方程是基于基尔霍夫定律、欧姆定律和元件特性等原理建立的方程组。
通过求解电路方程，可以得到电路中各节点和支路的电压和电流值。
在电路仿真分析中，电路方程通常使用数值计算方法求解，如网络方程法、变分法和求解器等。
2.3 数值计算方法电路仿真分析中常用的数值计算方法包括欧拉法、改进欧拉法和龙格-库塔法等。
这些方法通过将时间连续的电路问题转化为时间离散的求解问题，利用数值迭代计算的方式逼近电路的动态行为。
数值计算方法的选择和精度对仿真分析结果的准确性有重要影响。
3. 电路仿真分析的方法电路仿真分析可以根据电路特性和需求选择不同的方法。
下面介绍几种常用的电路仿真分析方法：3.1 直流分析直流分析用于分析电路在稳态直流工作状态下的电流和电压。
在直流分析中，电路元件的特性可以近似为常数，电路可以简化为电阻网络。
直流分析可以帮助工程师评估电路的功率消耗、能量效率和偏置电压等特性。
3.2 交流分析交流分析用于分析电路在交流信号下的响应和传输特性。
在交流分析中，电路元件的特性通常为频率相关的复数形式，电路可以描述为复数电阻和复数电容等。
哈工大计算机仿真技术实验报告实验五基于Simulink三相电路仿真
实验五 基于Simulink 三相电路仿真一、实验目的（1）掌握Simulink 的工作环境及SimPowerSystems 功能模块库的应用；功能模块库的应用； （2）掌握Simulink 的电路系统建模和仿真方法；的电路系统建模和仿真方法； （3）掌握Simulink 仿真数据的输入与输出方法；仿真数据的输入与输出方法；（4）掌握三相电源及负载的连接方式，了解三相负载不同连接方式对线路电压、电流和负载功率的影响；电压、电流和负载功率的影响；（5）了解不对称负载作星形连接时对中点电压的影响。
二、实验内容与要求2.1 实验内容三相工频电路如图 5.1所示。
三相工频电源为对称三相电源，其中()100cos()a u t t w =。
0.1l R =W 为线路电阻。
三相负载为对称三相负载，其中3.14a R =W ，0.01a L H =。
三相开关k 在时间0t =时刻合闸。
在有中线和无中线条件下，分析电路在负载对称和不对称工作状态下的线分析电路在负载对称和不对称工作状态下的线（相）（相）电压、线（相）电流、中线电压和电流以及负载有功功率与无功功率，中线电压和电流以及负载有功功率与无功功率，并给出其瞬时值曲线及电并给出其瞬时值曲线及电路稳态时负载相电压和电流的幅值和相角值。
k k kaR aL bR bL cR cL l R l R lR NN ¢a u bu cu图1 三相对称电路三相对称电路2.2 实验要求（1）利用Simulink 系统建模与系统仿真的方法，完成系统仿真分析实验； （2）利用simulink 库和SimPowerSystems 库中的元件模型建立三相电路的有功功率、有功功率、无功功率、无功功率、无功功率、电压与电流的幅值与相角及瞬时功率测量系统。
电压与电流的幅值与相角及瞬时功率测量系统。
电压与电流的幅值与相角及瞬时功率测量系统。
对组建的对组建的测量系统进行封装，建立其子系统；测量系统进行封装，建立其子系统；（3）仿真输出结果若为时间曲线，则利用Scope 模块显示结果。
计算机仿真 三相逆变电路仿真实验报告 实验六
BeijingJiaotongUniversity三相逆变电路仿真实验报告姓名：TYP班级：电气0906学号：09291183指导老师：牛利勇完成日期：2015.5.24一、实验要求直流电压530V；逆变器用Universal Bridge模块，器件选IGBT；逆变器输出电压频率50Hz；负载用阻感负载，电阻10欧姆，电感5mH，三相星接。
驱动信号可用6个Pulse Generator产生，移相60度；输出电压频率为50Hz。
二、180°导电模式仿真1、实验内容驱动信号可用6个Pulse Generator产生，相互移相60度；仿真时间0.2秒，算法ode23tb，最大步长限制为1e-4s。
(1)记录a相电压波形；(2)记录a相电流波形；(3)记录ab线电压波形；(4)用Extra Library/Measurements/Fourier模块计算a相电压的基波、5次谐波、7次谐波幅值，并与理论公式对比。
2、实验步骤及波形主电路为530V直流电源接到IGBT逆变器上，然后加到三相对称阻感负载（星型连接）上。
加在逆变器上的触发信号由六个各差60度的脉冲信号组成，顺序为1、4、3、6、5、2，同时用Multimeter 模块测量三个波形，并用傅立叶分解模块分析A相电压的基波和谐波幅值。
具体连接图和参数设置如下图所示：脉冲1信号设置：相角滞后0度相角滞后180度仿真所得波形如下图所示。
从上至下依次为A相电压，A相电流，AB相电压。
3、实验数据分析由傅立叶分解模块得到基波、5次谐波和7次谐波幅值如下：基波幅值：337.4V5次谐波幅值：67.4V7次谐波：48.12V与理论值比较：基波幅值：U1=2*U d/π=2*530/π=337.4V，5次谐波幅值：U5=U1/5=67.48V,7次谐波幅值：U7=U1/7=48.2V。
可以看出，实验所得的数据与理论值相差无几。
三、SPWM三相逆变器仿真1、实验内容采用离散系统仿真，在命令行窗口中输入powerlib,将其中的“powergui”模块拖到仿真界面中，双击并选为离散仿真模式(discretize electrical model)，本题中采样时间可设为1e-6s；用Extra Library/discrete control blocks/discrete PWM generator模块产生PWM信号，；选择三相桥式电路，载波频率设为1kHz，调制度0.9，频率50Hz；仿真时间0.1秒即可。
Multisim
• NI Multisim 10用软件的方法虚拟电子与电工元 器件， 虚拟电子与电工仪器和仪表，实现了 “软件即元器件”、 “软件即仪器”。NI Multisim 10是一个原理电路设计、 电路功能测 试的虚拟仿真软件。 • NI Multisim 10的元器件库提供数千种电路元器 件供实 验选用，同时也可以新建或扩充已有的 元器件库，而 且建库所需的元器件参数可以从 生产厂商的产品使用 手册中查到，因此也很方 便的在工程设计中使用。
瓦特表（Wattmeter）
• 瓦特表用来测量电路的功率，交流或者直 流均可测量。 用鼠标双击瓦特表的图标可 以放大的瓦特表的面板。 电压输入端与测 量电路并联连接，电流输入端与测量 电路 串联连接。瓦特表的面板如下图所示。
示波器（Oscilloscope）
• 示波器用来显示电信号波形的形状、大小、 频率等 参数的仪器。用鼠标双击示波器图 标，放大的示波器 的面板图如下图所示。 示波器面板各按键的作用、调整及参数的 设置与实际 的示波器类似。
• 2. 示波器输入通道（Channel A/B）的设置 • （1）Y轴刻度 • Y轴电压刻度范围从1fV／Div～1000TV／Div， 可以根 据输入信号大小来选择Y轴刻度值的大小， 使信号波形 在示波器显示屏上显示出合适的幅度。 • （ 2）Y轴位置(Y position) • Y轴位置控制Y轴的起始点。当Y的位置调到0时， Y轴 的起始点与X轴重合，如果将Y轴位置增加到 1.00，Y轴 原点位置从X轴向上移一大格，若将Y 轴位置减小到期 一1.00，Y轴原点位置从X轴向下 移一大格。Y轴位置的 调节范围从一3.00～＋ 3.00。改变A、B通道的Y轴位置 有助于比较或分 辨两通道的波形。
• NI Multisim 10有丰富的Help功能，其Help 系统不仅包 括软件本身的操作指南，更重 要的是包含有元器件的 功能解说，Help中 这种元器件功能解说有利于使用 EWB进行 CAI教学。另外，NI Multisim10还提供了与 国 内外流行的印刷电路板设计自动化软件 Protel及电路仿 真软件PSpice之间的文件 接口，也能通过Windows的 剪贴板把电路 图送往文字处理系统中进行编辑排版。 支 持VHDL和Verilog HDL语言的电路仿真与 设计。
《电力电子电路的计算机仿真》训练报告(doc 22页)
《电力电子电路的计算机仿真》训练报告(doc 22页)《电力电子电路的计算机仿真》综合训练报告班级姓名学号专业电气工程及其自动化指导教师2011年12 月日摘要PWM控制技术是逆变电路中应用最为广泛的技术，现在大量应用的逆变电路中，绝大部分都是PWM型逆变电路。
为了对PWM型逆变电路进行分析，首先建立了逆变器控制所需的电路模型，采用IGBT作为开关器件，并对单相桥式电压型逆变电路和PWM控制电路的工作原理进行了分析，运用MATLAB中的SIMULINK 对电路进行了仿真，给出了最终仿真波形。
关键字：双极性模式pwm逆变电路matlaB仿真目录摘要 1 一逆变电路相关概述 3 二主电路工作原理说明8 三主电路设计的详细过程10 四仿真模型的建立及各模块参数设置11 五仿真结果分析15 六总结18 七参考文献19 八体会20一概述1.1MATLAB的介绍MATLAB (Matrix Laboratory)为美国Mathworks公司1983年首次推出的一套高性能的数值分析和计算软件，其功能不断扩充，版本不断升级，1992年推出划时代的4.0版，1993年推出了可以配合Microsoft Windous使用的微机版，95年4.2版，97年5.0版，99年5.3版，5.X版无论是界面还是内容都有长足的进展，其帮助信息采用超文本格式和PDF格式，可以方便的浏览。
至2001年6月推出6.1版，2002年6月推出6.5版，继而推出6.5.1版, 2004年7月MATLAB7和Simulink6.0被推出，目前的最新版本为7.1版。
MATLAB将矩阵运算、数值分析、图形处理、编程技术结合在一起，为用户提供了一个强有力的科学及工程问题的分析计算和程序设计工具，它还提供了专业水平的符号计算、文字处理、可视化建模仿真和实时控制等功能，是具有全部语言功能和特征的新一代软件开发平台。
MATLAB 已发展成为适合众多学科，多种工作平台、功能强大的大型软件。
几款电路仿真软件的对比分析
几款软件的对比分析1. PSpice 仿真软件简介：PSpice属于元件级仿真软件，模型采用spice通用语言编写，移植性强，常用的信息电子电路，是它最适合的场合。
现在使用较多的是 PSpice 8.0,工作于 Windows 环境,占用硬盘空间60M左右，整个软件由原理图编辑、电路仿真、激励编辑、元器件库编辑、波形图等几个部分组成，使用时是一个整体。
PSpice 的电路元件模型反映实际型号元件的特性，通过对电路方程运算求解，能够仿真电路的细节，特别适合于对电力电子电路中开关暂态过程的描述。
主要功能：（1）复杂的电路特性分析，如：蒙特卡罗分析（2）模拟、数字、数模电路仿真（3）集成度提高缺点：（1）不适用于大功率器件（2）采用变步长算法，导致计算时间的延长（3）仿真的收敛性较差。
2. saber仿真软件简介：被誉为全球最先进的系统仿真软件，也是唯一的多技术、多领域的系统仿真产品，现已成为混合信号、混合技术设计和验证工具的业界标准，可用于电子、电力电子、机电一体化、机械、光电、光学、控制等不同类型系统构成的混合系统仿真，这也是saber的最大特点。
Saber最为混合仿真系统，可以兼容模拟、数学、控制量的混合仿真，便于在不同层面撒谎那个分析和解决问题，其他仿真软件不具备这样的功能。
Saber的仿真真实性很好，从仿真的电路到实际的电路实现，期间参数基本不用修改。
主要功能：（1）原理图输入和仿真（2）数据可视化和分析（3）模型库（4）建模缺点：操作较复杂，原理图仿真常常不收敛导致仿真失败，很占系统资源，环路扫频耗时太长（以几十分钟计）3. PLECS仿真系统简介：被全球众多知名公司的研发工程师誉为“全球最专业的系统级电力电子电路仿真系统”，也是一个用于电路和控制结合的多功能仿真软件，尤其适用于电力电子和传动系统。
PLECS独立版本已于2010年开发，自此PLECS脱离MATLAB/Simulink。
PLECS独立版具有控制元件库和电路元件库，采用优化的解析方法，仿真速度更快，比PLECS嵌套版本快2.5倍。
模拟电子电路教学中的计算机仿真分析方法
第２ ３卷 第 ２期
２０ ０ ７年 ６月
新 疆 教 育 学 院 学 报
Ｊ ＲＮＡＬ Ｎ儿 ＡＮＧ ＤＵＣＡＴｌ ＯＵ ＯＦ ＸＩ Ｅ ＯＮ ＮＳ ＴＵＴＥ Ｉ Ｔｌ
Ｖｏ ． ３ Ｎｏ ２ Ｉ２ ， ．
Ｊ ｎ ２ ０ ｕ ．０ ７
件 在 模 拟 电 子 电路 设计 中 的 具体 应 用 。
关 键 词 ： Ｄ 工 具 ； 算机 仿 真 ； Ｅ Ａ 计 电子 线 路 ； 真 实验 仿
中图分类号 ：Ｐ Ｔ３
文献标识码 ： Ａ
文章 编 号 ：０ ８ ３ ８ （０ ７ ０ —０ １—０ １０ － ５ ８ ２ ０ ） ２ １ ６ ４
可 的进步 。随着 电路仿 真软 件 的不 断 出现 ， 电路仿 真 并且在 完 成 电路设 计后 ， 即时生成 工程制 造 所需
技术愈 来愈受 到人们 的重 视 ， 统 的设计 手段 逐步 的各 种数 据 和报 表文 件 。 传 被 Ｅ Ａ（ ｌｃｒｎｃＤｅｉｎＡｕｏ ｔ ｎ 电子设 计 Ｄ Ｅ ｅｔｏ ｉ ｓｇ ｔｍａｉ ， ｏ 二 、 ｌ ｓ ２ ０ 软 件 介绍 Ｍｕｔ ｉ ０ １ ｉ 还 可保 存 大量 的单 元 电 路 、
计 算 机 和信 息技 术 的发 展 以及人 们 对 电子 系 元器 件 的模 型 参 数 以备后 续 使 用 。采用 计 算 机 仿 统设计 的新需 求 ， 动 了电子线 路设 计 方法 和手段 真软 件 能满足 整 个产 品设计 及验证 过程 的 自动化 ， 推
作 为教 学 内容 。
的成功 。Ｍｕ ｉｍ ０ １ ｈｓ ２ ０ 不仅 提供 了电路 的 多种 仿 ｉ
模 拟 电子 电路 的设 计 一 般 要 经过 设 计 方案 提 真分析 方 法 ， 如直 流扫描 分析 、 数扫 描分 析 、 参 交流 出、 方案 测试验 证 和调 试 修 改 三 个 阶段 ， 时甚 至 频率特 性 分析 、 有 瞬态 分析 、 傅立 叶分析 、 后处 理器 功 需 要经 历多次 反复 。传 统 的手工 设 计 电子电路 ， 一 能等 ； 而且 也提 供 了多种 虚拟仪 表和 仪器 ， 主要 有 ： 直流 电流表 、 字万用 表 、 数 函数信 号发 般是根 据 以往 实践 经 验 和成 熟 的 电路 数 据来 预 先 直流 电压 表 、
multisim仿真 EWB的使用和放大电路的计算机仿真
实验四EWB的使用和放大电路的计算机仿真实验目的：1、学习电子线路的计算机仿真软件EWB的使用方法；2、用EWB对胆管放大件路瞬态特性频率特性进行计算机仿真。
实验内容：1、学习和练习在EWB环境下绘制单管放大电路的电路图，电路同实验三；2、学习和使用EWB的交流频率分析功能，对单管放大电路的幅频和相频特性进行计算机仿真，记录放大电路的下限频率f L和上限频率f H，并绘制出幅频和相频特性曲线。
3、在发射级与地之间接一个100 电阻，再做交流频率分析，与第2项实验结果比较。
实验步骤：在multisim环境下的电路仿真简介：设置节点名设置节点名的作用是便于分析节点的静态信息用于静态分析，同时也便于根据节点的动态信息做幅频和相频曲线。
做如图所示的操作：弹出以下窗口后，选中Show All即可：分析静态工作点：做如图所示操作：弹出如下窗口：选中节点名，再点击Add，即可进行添加。
幅频和相频特性的仿真做如下图操作：弹出窗口如下，参数调整到图中所示，选择合适的节点后点击simulate即可。
1、学习和练习在EWB环境下绘制单管放大电路的电路图①在multisim软件环境下绘出单管放大电路：如图在电路中，取交流电流源为5mV，1000Hz，两个电容C1=C5=33μF，取电阻R1=100KΩ，R2=900KΩ，R3=R4=3KΩ。
其中R2本为点位器，通过测试得当R2=900KΩ时，电路工作在稳定的静态工作点。
绘制好的电路图如下图所示：此时的静态工作点为合适的，可通过计算机仿真得到静态工作点即示波器波形：将交流源的参数改变为10mF，电路出现顶部失真，即截止失真，由计算机仿真得到静态工作点和示波器波形如下：若要使电路底部失真，即饱和失真，则需要改变静态工作点，这里讲R2的值由900KΩ改变为400KΩ，由计算机仿真得到静态工作点和示波器波形如下：2、学习和使用EWB的交流频率分析功能，对单管放大电路的幅频和相频特性进行计算机仿真，记录放大电路的下限频率f L和上限频率f H，并绘制出幅频和相频特性曲线。
Multisim10.0电子电路计算机仿真
Multisim10.0电子电路计算机仿真一．实验目的：1.熟悉并掌握Mulitisim10.0的仿真过程。
2.了解Mulitisim10.0的操作流程并掌握其基本操作。
3.学会使用Mnlitisim10.0绘制电路图，熟悉其基本界面和菜单栏，工具栏的功能。
4.通过Mulitisim10.0软件进一步加深对电路原理的理解。
5.学会电子电路计算机仿真的使用，尤其是示波器的连接与使用要求。
二.实验步骤：1.打开Multisim10.0,认识它的窗口界面，工具栏和菜单栏，熟悉掌握其基本功能，只有如此才能在设计电路原理图时做到手到擒来，熟练于心。
2.查找所需的元器件，修改参数，拖到合适的位置；3.对照原图连接电路，查看各元器件的参数是否正确；4.将示波器连接到输入与输出处，进行仿真，观察比较波形的状状；5.将原理图和波形图截取到文本文档中，填写实验报告。
三.实验目的：通过实习对课程所学内容有一个连贯性，综合性的认识，驼过实习可以加深对理论的理解，培养和提高独立动手能力和分析解决问题的能力。
在完成指定的实习任务后，应具备以下能力：（1）熟悉模块库使用（2）熟练掌握基本电力电子电路的仿真方法（3）掌握电力电子变流装置触发、主电路及驱动电路的构成及调试方法，能初步设计和应用这些电路（4）能够运用理论知识对实验现象、结果进行分析处理，解决实习中遇到的问题（5）能够综合实验数据，解释现象，编写实习报告四.实验内容：1.学会Mulitisim10.0的使用和操作。
首先我们在机器上安装Mulitisim10.0软件然后点击桌面上的Mulitisim10.0图标，由于软件比较大需要等待一定时间才会进入。
Mulitisim10.0界面和Office工作界面相似，标题栏、下拉菜单、项目窗口、快捷工具、状态栏等组成。
标题栏分为：文件工具按钮、器件工具按钮、调试工作按钮。
这些按钮下拉菜单中都，并经常用到。
现在放在下拉菜单中方便使用。
multisim仿真 EWB的使用和放大电路的计算机仿真
实验四EWB的使用和放大电路的计算机仿真实验目的：1、学习电子线路的计算机仿真软件EWB的使用方法；2、用EWB对胆管放大件路瞬态特性频率特性进行计算机仿真。
实验内容：1、学习和练习在EWB环境下绘制单管放大电路的电路图，电路同实验三；2、学习和使用EWB的交流频率分析功能，对单管放大电路的幅频和相频特性进行计算机仿真，记录放大电路的下限频率f L和上限频率f H，并绘制出幅频和相频特性曲线。
3、在发射级与地之间接一个100 电阻，再做交流频率分析，与第2项实验结果比较。
实验步骤：在multisim环境下的电路仿真简介：设置节点名设置节点名的作用是便于分析节点的静态信息用于静态分析，同时也便于根据节点的动态信息做幅频和相频曲线。
做如图所示的操作：弹出以下窗口后，选中Show All即可：分析静态工作点：做如图所示操作：弹出如下窗口：选中节点名，再点击Add，即可进行添加。
幅频和相频特性的仿真做如下图操作：弹出窗口如下，参数调整到图中所示，选择合适的节点后点击simulate即可。
1、学习和练习在EWB环境下绘制单管放大电路的电路图①在multisim软件环境下绘出单管放大电路：如图在电路中，取交流电流源为5mV，1000Hz，两个电容C1=C5=33μF，取电阻R1=100KΩ，R2=900KΩ，R3=R4=3KΩ。
其中R2本为点位器，通过测试得当R2=900KΩ时，电路工作在稳定的静态工作点。
绘制好的电路图如下图所示：此时的静态工作点为合适的，可通过计算机仿真得到静态工作点即示波器波形：将交流源的参数改变为10mF，电路出现顶部失真，即截止失真，由计算机仿真得到静态工作点和示波器波形如下：若要使电路底部失真，即饱和失真，则需要改变静态工作点，这里讲R2的值由900KΩ改变为400KΩ，由计算机仿真得到静态工作点和示波器波形如下：2、学习和使用EWB的交流频率分析功能，对单管放大电路的幅频和相频特性进行计算机仿真，记录放大电路的下限频率f L和上限频率f H，并绘制出幅频和相频特性曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路计算机仿真分析实验报告学院：电气工程学院班级：姓名：学号：预备实验Orcad Pspice 的操作和分析过程一、实验目的熟悉 Orcad Pspice 的操作和分析过程。
实验示例阅读实验指导书，查找相关资料了解 Orcad Pspice 的详细过程。
上机查看相关视频：1、了解 Pspice 的启动，电路图的绘制；2、修改元器件的标号和参数；3、设置分析功能；4、仿真前的准备工作；5、仿真过程；6、了解库、库元件；7、了解分析设置的方法。
实验一直流电路工作点分析和直流扫描分析一、实验目的（1）学习使用Pspice软件，熟悉它的工作流程，即绘制电路图、元件类别的选择及参数的赋值、分析类型的建立及其参数的设置、Probe窗口的设置和分析的运行过程。
（2）学习用Pspice进行直流工作点分析和直流扫描分析的操作步骤。
二、原理和说明Pspice软件是采用节点电压法对电路进行分析的。
使用Pspice软件进行电路的计算机辅助分析时，首先在capture环境下编辑电路，采用Pspice的元件符号库绘制电路图并进行编辑、存盘。
然后调用分析模块、选择分析类型，就可以“自动”进行电路分析了。
需要强调的是，Pspice 软件是采用节点电压法“自动”列写节点电压方程的，因此，在绘制电路图时，一定要有参考节点（即接地点）。
此外，一个元件为一条“支路”（branch），要注意到支路（也就是元件）的参考方向。
对于二端元件参考方向定义为正端子指向负端子。
三、实验过程1、示例说明：应用Pspice求解下图所示电路各节点电压和各支路电流。
2、操作步骤(1)启动Oread capture新建工程Projl,选项框选择Analog or Mixed A/D.类型选择为create a blank projec t(2)在原理图界面上点击Place/Part或右侧快捷键。
(3)首先增加常用库，点击Add Library,将常用库添加进来。
本例需要添加Analog(包含电阻、电容等无源器件)。
在相应的库中选取电阻R，电流源IDC。
点去Place/Ground选取0/Source以放置零节点(每个电路必须有一个零节点)。
(4)移动元器件到适当位置，右键单击器件进行适当旋转，点击Place/Wire或快捷键将电路连接起来(如下页图所示)。
(5)双击原器件或相应参数修改名称和值。
(6)在需要观察到位置放置探针。
(7)保存原理图。
(2)在弹出的窗口中Basic Poi nt是默认选中，必须进行分析的。
点击确定。
(3)点击Pspice/Run (快捷键F11)或工具栏相应按钮。
(4)如原理图无错误，则显示Pspice A/D窗口。
在本例中未设置其它分析，窗口无显示内容，关闭该窗口。
(5)在原理图窗口中点击V,l工具栏按钮，图形显示各节点电压和各元件电流值如下：四选做实验选做实验图以图所示的直流电路为例，要求对这个电路进行以下两方面的分析：1、直流工作点分析，即求各节点电压和各元件电压和电流：3、仿真2、直流扫描分析：(1)点击Pspice/New Simulation Profile，输名称(例如输DC1)；a.单击Pspice/Edit Simulation Profile,打开分析类型对话框，建立分析类型。
对直流电路的扫描分析要选择“DC Sweep….”。
选中后，打开下一级对话框"直流扫描分析参数表"，并设置为：“ Sweep Var.Type ”选择“ Voltage Source" ; Sweep Type "选择“Linear” ; Name"选择“ Vs1" ; Start Value"输“ 0"，“ End Value"输“ 12"，”Incremeint"输“ 0.5"。
b.运行Pspice的仿真计算程序，进行直流扫描分析。
c.对于图中电路，电压源US1的电压设置在0到12V之间变化，显示的波形就是负载电阻RL的电流IRL随USL变化的波形：d.为了得到数值结果，可以从“ Special"库取“ IPRINT"，把它串联到测量点上。
例如图中电路，可把“IPRINT ”与“ RL”串联。
这时“ dc=1"，其余可以缺省。
当在"直流扫描分析参数表”中设置的分析参数“Incement"为“ 1"时，运行仿真。
在Capture窗口单击pspice/view output file，数据输出为：V_Vs1 l(V_PRINT1)e. IRL与US1的函数关系为：IRL=1.4+(1.2/12)US1 = 1.4+0.1US1一、思考与讨论及实验结果分析(1)根据两图及所得仿真结果验证基尔霍夫定律答：由示例仿真结果知第一组方程：Idc1+IR2=2.000A+2.000A=4.000A=IR1,Idc2=4.000A=IR2+IR3 ；第二组方程：Vidc1+VR1=4+(-4)=0,VR1+VR2+VR3=4+2-6=0,Vidc2+VR3=6-6=0;由以上两组方程知道，各支点流进电流等于流出电流，各回路电压压降和为0，故结果验证了基尔霍夫定律。
( 2) 怎样理解电流IRL 随US1 变化的函数关系？这个式子中的各项分别表示什么物理意义？答：IRL 与US1 的函数关系为：IRL=1.4+(1.2/12)US1=1.4+0.1US1 。
式子中IRL 表示流过电阻IRL 的电流，US1 表示电源电压。
(3)对图中的电路，若想确定节点电压Uni随US1变化的函数关系，如何使用Pspice软件？答：直流扫描分析。
单击Pspice/Edit Simulation Profile, 打开分析类型对话框，建立分析类型。
对直流电路的扫描分析要选择“DC Sweep…。
选中后，打开下一级对话框"直流扫描分析参数表"，并设置为：“Sweep Var.Type "选择“ Voltage Source" ; SweepType"选择“ Linear" ; Name"选择“ Vs1 ” ; Start Value"输“0"，“ End Value"输“ 12" ‘"Increment"输“0.5"。
运行Pspice的仿真计算程序，进行直流扫描分析。
对于图中电路，电压源US1的电压设置在0到12V之间变化，显示的波形就是负载电阻RL的电流IRL随USL变化的波形。
d.为了得到数值结果，可以从“Special"库取“ IPRINT ”，把它串联到测量点上。
例如图中电路，可把“IPRINT "与“ RL”串联。
这时“ dc=1 "，其余可以缺省。
当在“直流扫描分析参数表”中设置的分析参数“Incement"为“ 1 "时，运行仿真。
在Capture 窗口单击pspice/view output file ，然后输出数据。
(4)对上述电路，若想确定负载电阻RL的电流IRL随负载电阻RL变化(设RL变化范围为0.1到100)的波形，又该如何使用Pspice软件进行仿真分析？答：单击Pspice/Edit Simulation Profile,打开分析类型对话框，建立分析类型。
对直流电路的扫描分析要选择“DC Sweep…."。
选中后，打开下一级对话框“直流扫描分析参数表”，并设置为：“ Sweep Var.Type "选择“ Model parametent" ; Sweep Type "选择“Lin ear" ; Name"选择“ IRL" ; Start Value"输“ 0.1 "，“ End Value"输“ 12" ,"ln creme nt"输“ 0.5"。
运行Pspice 的仿真计算程序，进行直流扫描分析。
(5)总结如何用Pspice进行直流工作点分析和直流扫描分析。
直流工作点分析，即求各节点电压和各元件电压和电流。
直流扫描分析：单击Pspice/Edit Simulation Profile,打开分析类型对话框，建立分析类型。
对直流电路的扫描分析要选择“DC Sweep…."。
实验二戴维南定理和诺顿定理的仿真一、实验目的：(1) 进一步熟悉Pspice仿真软件中绘制电路图，初步掌握符号参数、分析类型的设置。
学习Probe窗口的设置。
( 2) 加深对戴维南定理与诺顿定理的理解二、原理与说明：戴维南定理指出，任一线性有源一端口网络，对外电路来说，可以用一个电压源与电阻串联的支路来代替，该电压源的电压US等于原网络的开路电压UOC，电阻RO等于网络的全部独立电源置零后的输入电阻REQ。
诺顿定理指出，任一线性有源一端口网络，对外电路来说，可以用一个电流源与电导并联的支路来代替，该电流源的电流Is等于原网络的短路电流ISC，其电导GO等于原网络的全部独立电源置零后的输入电导Geq ( Geq=1/Req)。
三、实验内容：(1)测量有源一端口网络等效入端电阻Req和对外电路的伏安特性。
其W= 5V，R仁100，U2=4V，R2=50，R3=150。
(2)根据任务中测出的开路电压Uoc、电阻Req，组成等效有源一端口网络，测量其对外电路的伏安特性。
(3)根据任务1中测出的短路电流ISC、电阻Req，组成等效有一端口网络，测量其对外电路的伏安特性。
四、实验步骤：&在Capture下绘制和编辑电路，包括取元件、连线、输参数和设置节点等。
分别编辑原电路、戴维南等效电路和诺顿等效电路(等效参数待定)，检查无误后存盘。
9、为测量原网络的伏安特性，RL是可变电阻。
为此，RL的阻值要在“ PARAM "中定义一个全局变量var。
注意：PARAM设置方法是从special库中去PARAM放置在电路图上，双击该器件在属性栏左上角的Add New Column/Row，输名称var，值1K。
如要显示该名称和值在电路图上，在数据栏上右键单击，修改display 属性。
10、为测电路的开路电压UOC及短路电流ISC，设定分析类行为“ DC sweep”，扫描变量为全局变量var，并具体设置线性扫描的起点、终点和步长。
因需要测短路点，故扫描的起点电阻要尽量小，但不能是0。
而要测开路电压，扫描的终点电阻要尽量大。
