室外配电箱基础做法室外配电箱是用于室外电力供应和配电的设备，用于将电能从电源输送到不同的电气设备和设施中。
在建筑物或工业场所建设中，室外配电箱的安装和基础做法是至关重要的环节，它直接关系到电力系统的安全可靠运行。
下面将详细介绍室外配电箱基础的相关内容。
一、选择合适的位置在安装室外配电箱之前，首先需要选择一个合适的位置。
这个位置应该远离易燃易爆物质，避免受到外来物体的破坏，同时也要便于操作和维护。
通常情况下，室外配电箱会选择安装在建筑物外墙或者围墙附近。
二、准备基础材料室外配电箱的基础需要使用到一些材料，主要包括水泥、砂、石子等。
在施工前，需要准备这些材料，并按照一定的比例进行搅拌，制备成混凝土。
三、基础施工1. 清理基础区域：首先需要将基础区域进行清理，清除杂物、泥土等，确保基础施工的平整度和牢固性。
2. 定位和标线：根据设计图纸或者实际需求，使用工具进行定位和标线，确定室外配电箱的位置和尺寸。
3. 基础打桩：根据标线，使用铁锤和桩子进行基础的打桩工作，确保基础的垂直度和稳定性。
4. 浇筑混凝土：将预先准备好的混凝土倒入打桩区域，使用木棍或者振动器将混凝土进行充实，确保基础的均匀性和紧密性。
同时，还需要在混凝土表面进行养护，避免出现裂缝和空鼓。
5. 基础防水处理：待混凝土完全干燥后，需要进行基础防水处理，以提高室外配电箱的防水性能。
可以使用防水材料进行涂刷或者覆盖。
四、安装室外配电箱1. 固定箱体：根据设计要求，将室外配电箱的箱体固定在基础上，通常会使用螺栓或者焊接的方式进行固定。
固定时需要注意均匀施力，确保箱体与基础之间的紧密连接。
2. 连接电缆：根据电力系统的布线方案，将电缆从电源引入室外配电箱，并连接到相应的接线端子上。
连接时需要注意接线的牢固性和正确性，避免接触不良或者接反等问题。
五、验收和维护在基础施工完成后，需要进行验收工作。
验收包括对基础的平整度、牢固性以及室外配电箱的安装质量进行检查。

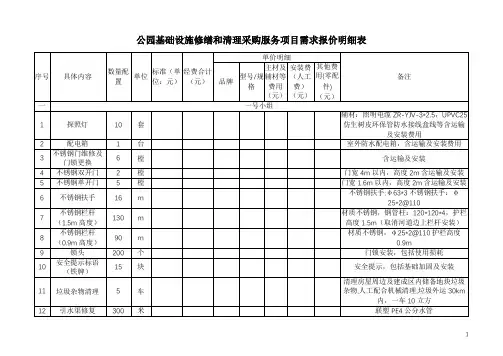

公园基础设施修缮和清理采购服务项目需求报价明细表
序号
具体内容
数量配置
单位
标准（单位：元）
经费合计（元）
单价明细
备注
品牌
型号/规格
主材及辅材等费用（元）
安装费（人工费）（元）
其他费用(零配件)（元）
一
一号小组
1
探照灯
10
套
辅材：照明电缆ZR-YJV-3*2.5，UPVC25仿生树皮环保管防水接线盒线等含运输及安装费用
2
配电箱
1
台
室外防水配电箱，含运输及安装费用
3
不锈钢门维修及门锁更换
6
樘
含运输及安装
4
不锈钢双开门
2Hale Waihona Puke 樘门宽4m以内，高度2m含运输及安装
5
不锈钢单开门
5
樘
门宽1.6m以内，高度2m含运输及安装
6
不锈钢扶手
16
m
不锈钢扶手:φ63*3不锈钢扶手：φ25*2@110
7
不锈钢栏杆（1.5m高度）
130
m
材质不锈钢，钢管柱：120*120*4，护栏高度1.5m（取消河道边上栏杆安装）
水箱容积为5立方
三
洋麻坑
23
安全提示标语（铁牌）
4
块
安全提示，包括基础加固及安装
24
垃圾杂物清理
10
车
清理房屋内麻布垃圾杂物,人工配合机械清理,垃圾外运30km内，一车10立方（具体工程量以现场实际为准）
四
小计
五
总计
1
樘
门宽1.6m以内，高度2m含运输及安装
19
不锈钢栏杆（0.9m高度）

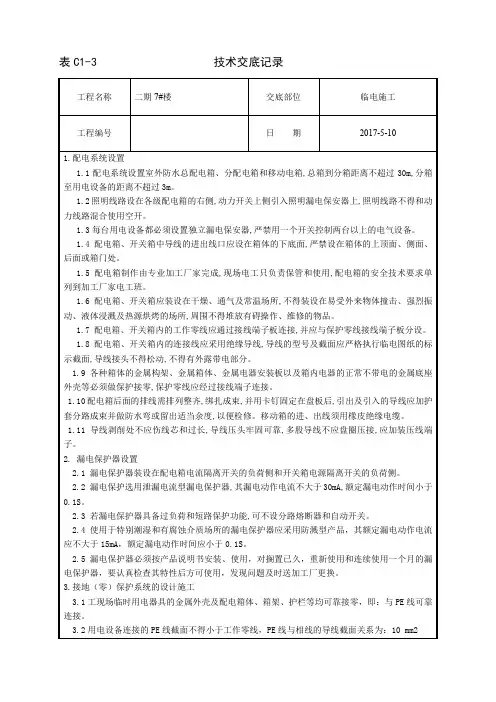

05临电技术交底
