一、碳膜电阻：
气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒瓷管上，形成一层结晶碳膜。
改变碳膜的厚度和用刻槽的方法，改变碳膜的长度，可以得到不同的阻值。
成本低，性能一般。
二、金属膜电阻：
在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽或改变金属膜厚度，可以控制阻值。
这种电阻和碳膜电阻相比，体积小、噪声低，稳定性好，但成本教高。
三、碳质电阻：
把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很少采用。
四、线绕电阻：。
电阻阻值识别
教你识别电阻的大小如何认电阻？电阻主要有碳质电阻，碳膜电阻，金属膜电阻三类，应用最广的为碳最高档的为金属膜电阻。
要想使用电阻，首先要弄清电阻的阻值。
电阻的阻值除了直之外，常以色环来标示，其中最常见的为4色环标示和5色环标示。
如采用4色环标题，色环是十位数，第二色环为个位数，第三色环为应乘位数，第四色环为误差率。
例如电阻的颜色排列为红蓝棕金。
则这只电阻的电阻值为260欧误差率为5%。
如采用5色环则其第一色环为百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘位五色环为误差率。
例如，5色环的电阻的颜色排列为黄红黑黑棕，则其阻值为420X1=误差为1%。
5色环的电阻通常是误差为1%的金属膜电阻。
其关系可见电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472表示47×100Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色1 x10 ±1红色2 x100 ±2橙色3 x1000 /黄色4 x10000 /绿色5 x100000 ±0.5蓝色6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /会很长有耐心学就好带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。
电子元器件系列知识---电阻
电子兀器件系列知识------- 电阻电阻器通常简称为电阻，是一种最基本、最常用的电子元件。
导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、K Q、M Q表示。
一、电阻器的分类按其制造材料和结构不同分类：1线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实芯电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻按阻值是否可调整分类1 固定电阻器2、可变电阻器二、电阻器的命名方法电阻器用符号“ R”表示。
图形符号如下图。
电阻器的型号命名由四部分组成。
第一个部分用字母“ R”表示电阻器的主称，第二部分用字母表示构成电阻器的导体材料，第三部分用数字或字母表示电阻器的分类，第四部分用数字表示序号。
例如，型号为RT11,表示普通碳膜电阻器；型号为RJ71，表示精密金属膜电阻器。
上图：电阻器图形符号T电阻RT 10K爨膜示例：RJ71-0.125-5.1KI 型电阻器下图是碳膜电阻及精密金属膜电阻。
0.12^ e.ik T主需.电堪as材料.金■構IyW第一部分第二部分（材料）第三部分第四部分（分类）RH 合成碳膜 1普通 序号I 玻璃釉膜 2普通 J 金属膜 3超咼频 N 无机实芯 4高阻 G 沉积膜5高温 S 有机实芯 7精密 T 碳膜 8咼压 X 线绕9特殊 丫氧化膜G 咼功率 F 复合膜T 可调F 表：电阻器型号的意义三、电阻器的参数：1、标称阻值：电阻器上面所标示的阻值。
确定电阻器标称值的一般原则是，生产出来的电阻器按照一定的误差等级从小阻值到大阻值分布，使所有的电阻器都能找到一个标称值，以免造成不必要的损失。
电阻器的误差等级有E6、E12、E24,分别对应土20%、土10%、土5%三个误差等级，分别有六个、十二个和二十四个标称值。
电阻类别(带实物图)
电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。
额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号文字符号 D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
金属膜电阻和碳膜电阻 薄膜点尊
金属膜电阻和碳膜电阻是电子元件中常见的两种薄膜电阻。
它们都是由一层薄膜材料覆盖在电阻材料上制成的。
薄膜电阻通常用于精密仪器、汽车、电子设备和通讯设备等领域。
然而，金属膜电阻和碳膜电阻在性能、制造工艺和应用范围上都有所不同。
本文将从几个方面对金属膜电阻和碳膜电阻进行比较。
一、性能比较1. 电阻精度：金属膜电阻的精度通常比碳膜电阻高，金属膜电阻的精度一般可达1。
而碳膜电阻的精度一般为5。
2. 温度系数：金属膜电阻的温度系数较低，温度稳定性好。
而碳膜电阻的温度系数较高，温度稳定性差。
3. 长期稳定性：金属膜电阻的长期稳定性较好，使用寿命长。
碳膜电阻的长期稳定性较差，使用寿命短。
4. 散热性能：金属膜电阻的散热性能较好，能够快速散热。
碳膜电阻的散热性能较差，不易散热。
二、制造工艺比较1. 制造工艺：金属膜电阻的制造工艺较为复杂，需要多道工序。
碳膜电阻的制造工艺相对简单，成本较低。
2. 耐久性：金属膜电阻的耐久性较好，不易受潮氧化。
碳膜电阻的耐久性较差，容易受潮氧化。
3. 尺寸稳定性：金属膜电阻的尺寸稳定性好，尺寸不易变形。
碳膜电阻的尺寸稳定性差，易变形。
三、应用范围比较1. 金属膜电阻广泛应用于精密仪器、高端通讯设备等领域，对电阻的精度和长期稳定性要求较高的场合。
2. 碳膜电阻常用于一些对成本要求较低、温度变化较小的场合，如家用电子产品、低端通讯设备等领域。
在选择金属膜电阻和碳膜电阻时，需要根据实际的使用环境和要求来进行综合考虑。
不同的电子元件可能需要不同性能的薄膜电阻，只有在了解其特性的基础上，才能更好地选择合适的薄膜电阻，以满足电路设计的要求。
随着科技的不断发展，薄膜电阻的研究和制造技术也在不断改进和提高，未来薄膜电阻将不断向更高的性能和更广泛的应用领域发展，为电子行业的发展做出更大的贡献。
在现代电子工业中，金属膜电阻和碳膜电阻的应用范围广泛，它们在电路设计和制造中发挥着重要作用。
随着科技的不断发展，这两种薄膜电阻的性能和制造工艺也在不断改进和提高，为电子行业的发展做出了重要贡献。

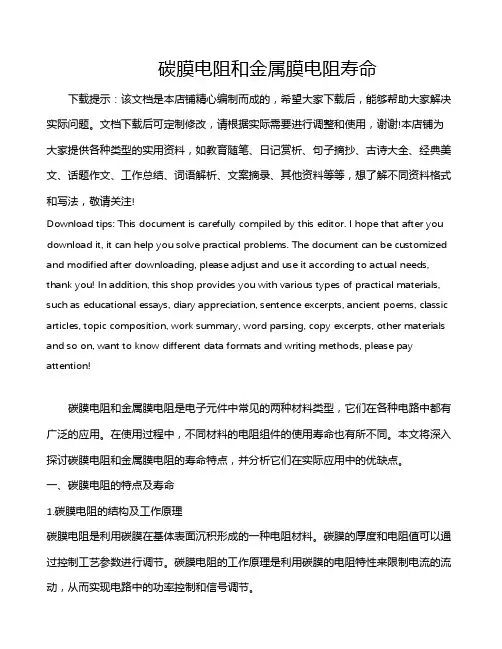

碳膜电阻和金属膜电阻寿命
碳膜电阻和金属膜电阻寿命下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!碳膜电阻和金属膜电阻是电子元件中常见的两种材料类型，它们在各种电路中都有广泛的应用。
贴片电阻温度系数对照表
贴片电阻温度系数对照表
1. 金属膜电阻：
温度系数通常在50 ppm/°C到200 ppm/°C之间，具体数值取决于材料和制造工艺。
2. 碳膜电阻：
温度系数通常在100 ppm/°C到800 ppm/°C之间，同样取决于材料和制造工艺。
3. 金属氧化物电阻（MOX）：
温度系数通常在100 ppm/°C到500 ppm/°C之间。
需要注意的是，这些数值只是一般性的参考值，实际的温度系数可能会因制造商、型号和工作条件而有所不同。
因此，在选择贴片电阻时，最好参考其具体的datasheet，以获取准确的温度系数信息。
此外，温度系数还会影响电路的稳定性和温度补偿的设计。
在一些对温度变化敏感的应用中，设计师需要考虑电阻的温度系数，以确保电路的性能不会受到温度变化的影响。
总的来说，了解并考虑贴片电阻的温度系数对于电路设计和应用至关重要，因为它直接影响着电路的稳定性和性能。
电阻的分类
1.Wire-绕线电阻2.Foil-金属箔电阻3.Metal Film-金属膜电阻4.Metal Oxide-金属氧化物膜电阻5.Carbon Film-碳膜电阻6.Carbon Composition-碳实芯电阻7.Thick Film-厚膜电阻8.Thin Film-薄膜电阻9.Metal Glaze-金属釉质电阻一、碳膜电阻：气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒瓷管上，形成一层结晶碳膜。
改变碳膜的厚度和用刻槽的方法，改变碳膜的长度，可以得到不同的阻值。
成本低，性能一般。
二、金属膜电阻：在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽或改变金属膜厚度，可以控制阻值。
这种电阻和碳膜电阻相比，体积小、噪声低，稳定性好，但成本教高。
三、碳质电阻：把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很少采用。
四、线绕电阻：用康铜或者镍铬合金电阻丝在陶瓷骨架上绕制而成。
这种电阻分固定和可变两种。
它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1w 以上。
五、电位器：又分碳膜电位器和绕线电位器。
他的阻值是可以改变的。
应用范围广其实，对于不是搞计量的不需要分的那么清楚，可以大体上认为高精密、高准确、低误差等是一个意思。
但是，对于“精度”一词，可以分解成分解成三个要素：1、温度系数。
温度变化是电阻的大敌，温度系数一般用ppm/℃表示，即温度变化1度对应电阻变化百万分之几。
100ppm/℃就是0.01%/℃。
2、老化。
也就是长期稳定性，一般用ppm/年来表示，也有用%/年来表示的。
出厂再怎么准确的电阻，如果老化大，那么很快就变了，也就失去高准确的意义了。
3、初始调整误差，这个其实不太重要，知道偏差是多少，只要不变就没关系，测量时可以修正。
因此，在本文里没做进一不讨论。
对于精度不太高的电阻，我们可以不分，笼统的说某电阻精度是多少。
电阻分类
3、光敏电阻
光敏电阻是电导率随着光量力的变化而变化的电子元件，当某种物质受到光照时，载流子的浓度增加从而增加了电导率，这就是光电导效应。
4、气敏电阻
利用某些半导体吸收某种气体后发生氧化还原反应制成，主要成分是金属氧化物，主要品种有：金属氧化物气敏电阻、复合氧化物气敏电阻、陶瓷气敏电阻等。
从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红是千欧级，橙、黄色是十千欧级的；绿是兆欧级、蓝色则是十兆欧级的。这样划分一下也好记忆。所以要先看第三环颜色（倒数第2个颜色），才能准确。
金属膜电阻比碳膜电阻的精度高，稳定性好，噪声， 温度系数小。在仪器仪表及通讯设备中大量采用。
3 金属氧化膜电阻器
在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强。
4 合成膜电阻
将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。
色环电阻第一环如何确定
请参照色标法图片
a.四环电阻:
因表示误差的色环只有金色或银色,色环中的金色或银色环一定是第四环.
b.五环电阻:此为精密电阻
(1)从阻值范围判断:因为一般电阻范围是0-10M,如果我们读出的阻值超过这个范围,可能是第一环选错了.
(2)从误差环的颜色判断:表示误差的色环颜色有银、金、紫、蓝、绿、红、棕.如里靠近电阻器端头的色环不是误差颜色,则可确定为第一环.
由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用他制造高压， 高阻， 小型电阻器。
金属玻璃铀电阻器
将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。
电阻的识别方法
电阻的识别方法电阻识别及应用导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：?.5%-0.05、?%-0.1(或00）、?%-0.2(或0）、?%-Ⅰ级、?0%-Ⅱ级、?0%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、 500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
电阻的分类与特点
1．薄膜类在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜，膜的厚度一般在几微米以下。
（1）金属膜电阻（型号：RJ）。
在陶瓷骨架表面，经真空高温或烧渗工艺蒸发沉积一层金属膜或合金膜。
其特点是：精度高、稳定性好、噪声低、体积小、高频特性好。
且允许工作环境温度范围大（-55～+125℃）、温度系数低（（50～100）×10-6/℃）。
目前是组成电子电路应用最广泛的电阻之一。
常用额定功率有1/8W、1/4W、1/2W、1W、2W等，标称阻值在10W～10MW之间。
（2）金属氧化膜电阻（型号：RY）。
在玻璃、瓷器等材料上，通过高温以化学反应形式生成以二氧化锡为主体的金属氧化层。
该电阻器由于氧化膜膜层比较厚，因而具有极好的脉冲、高频和过负荷性能，且耐磨、耐腐蚀、化学性能稳定。
但阻值范围窄，温度系数比金属膜电阻差。
（3）碳膜电阻（型号：RT）。
在陶瓷骨架表面上，将碳氢化合物在真空中通过高温蒸发分解沉积成碳结晶导电膜。
碳膜电阻价格低廉，阻值范围宽（10W～10MW），温度系数为负值。
常用额定功率为1/8W～10W，精度等级为±5％、±10％、±20％，在一般电子产品中大量使用。
2．合金类用块状电阻合金拉制成合金线或碾压成合金箔制成电阻，主要包括：（1）线绕电阻（型号：RX）。
将康铜丝或镍铬合金丝绕在磁管上，并将其外层涂以珐琅或玻璃釉加以保护。
线绕电阻具有高稳定性、高精度、大功率等特点。
温度系数可做到小于10-6/℃，精度高于±0.01％，最大功率可达200W。
但线绕电阻的缺点是自身电感和分布电容比较大，不适合在高频电路中使用。
（2）精密合金箔电阻（型号：RJ）。
在玻璃基片上粘和一块合金箔，用光刻法蚀出一定图形，并涂敷环氧树脂保护层，引线封装后形成。
该电阻器最大特点是具有自动补偿电阻温度系数功能，故精度高、稳定性好、高频响应好。
这种电阻的精度可达±0.001％,稳定性为±5×10-4％/年，温度系数为±10-6/℃。
电阻电容电感基础知识
电阻、电容、电感基础知识（一）电阻常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。
表1是几种常用电阻的结构和特点。
图1 电阻的外形电阻种类(电阻结构和特点):碳膜电阻气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
碳膜电阻成本较低，性能一般。
金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。
碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很小采用。
线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。
这种电阻分固定和可变两种。
它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。
碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。
还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
线绕电位器用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小，功率较大。
大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。
电阻的标称阻值，往往和它的实际阻值不完全相符。
有的阻值大一些，有的阻值小一些。
电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。
表2是常用电阻允许误差的等级。
表2 常用电阻允许误差的等级国家规定出一系列的阻值作为产品的标准。
不同误差等级的电阻有不同数目的标称值。
误差越小的电阻，标称值越多。
表2是普通电阻的标称阻值系列。
表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值，就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ;表3 普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。
电阻元件识别
• 阻值146
• • • •
标称值第一位有效数字（棕1 ） 标称值第二位有效数字（黄4） 标称值第三位有效数字（蓝6） 标称值有效数字后0的个数（黑1） 允许误差（银%10）
• 电阻器的主要作用： • ①限流: • 根据欧姆定律:I=U/R可知,当电压一定时,流过 电阻的电流与电阻的阻值成反比,固可以通过 改变电阻器的阻值来控制电路中的电流大小 • ②降压: • 当电流流过电阻时,必定在电阻上产生一个压 降,压降的大小与电阻的阻值和电流的承乘积 成正比,即:U=IR.利用电阻器的降压作用可以使 较高的电源电压适应元器件的工作电压的要求. 基于电阻的降压作用电阻器还可以作为分压器.
颜色 黑色 棕色 红色
有效数字 0 1 2
乘数 10的0次方 10的1次方 10的2次方
允许偏差
+/- 1% +/- 2%
橙色
黄色 绿色
3
4 5
10的3次方
10的4次方 10的5次方
--------+/- 0.5%
蓝色
紫色 灰色 白色 无色 银色 金色
6
7 8 9 -------------
10的6次方
电阻器
• 电阻器常常简称电阻,是一种最基本、最常用的电子元件， 按其制造材料和结构不同，电阻可以分为碳膜电阻器，金 属膜电阻器、可变电阻器和片状电阻器等。在也余电子制 作中一般常用的是碳膜电阻器或金属电阻器。其中有可分 为可变电阻和固定电阻两种。 • 碳膜电阻器具有稳定性高、高频特性好、负温度系数小、 成本低廉等特点，应用广泛。金属膜电阻器具有稳定性高、 温度系数小、噪音小，耐热性能好、工作频率范围宽、体 积小等特点。
• 这就是一个金属膜电阻器：
电阻的命名方法及其参数
电阻的分类
电阻的分类a.按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为定值电阻或固定电阻,而可以调节的,我们称之为可调电阻.常见的可调电阻是滑动变阻器,例如收音机音量调节的装置是个圆形的滑动变阻器,主要应用于电压分配的,我们称之为电位器. b.按制造材料碳膜电阻、金属膜电阻、线绕电阻，无感电阻，薄膜电阻等.薄膜电阻用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。
主要如下：1 碳膜电阻器碳膜电阻（碳薄膜电阻）为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。
最后在外层涂上环氧树脂密封保护而成。
其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。
碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。
2 金属膜电阻器。
金属膜电阻（金属拍摄电阻）同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端度上贵金属。
虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。
因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。
3 金属氧化膜电阻器某些仪器或装置需要长期在高温的环境下操作，使用一般的电阻会未能保持其安定性。
在这种情况下可使用金属氧化膜电阻（金属氧化物薄膜电阻器），它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜（用锡和锡的化合物喷制成溶液，经喷雾送入500~500℃的恒温炉，涂覆在旋转的陶瓷基体上而形成的。
材料也可以氧化锌等），并在金属氧化薄膜车上螺旋纹做出不同阻值，然后于外层喷涂不燃性涂料。
其性能与金属膜电阻器类似，但电阻值范围窄。
它能够在高温下仍保持其安定性，其典型的特点是金属氧化膜与陶瓷基体结合的更牢，电阻皮膜负载之电力亦较高。
耐酸碱能力强，抗盐雾，因而适用于在恶劣的环境下工作。
碳膜电阻 线绕电阻 金属膜电阻的外观
《探寻电阻的不同外观：碳膜电阻、线绕电阻和金属膜电阻》1. 起源和基本概念从深度和广度的角度来看，电阻可分为碳膜电阻、线绕电阻和金属膜电阻。
碳膜电阻是指在陶瓷基底上通过印刷、烧结碳膜电阻元件；线绕电阻是一种通过绕制电阻丝或带，再进行外壳封装的电阻；金属膜电阻是指在绝缘基板上，用化学或物理方法镀上一层金属薄膜作为电阻元件。
2. 碳膜电阻的外观就外观而言，碳膜电阻通常呈黑色或深灰色，表面光滑，有时会有一些细微的颗粒感。
由于其特殊的工艺制作方式，碳膜电阻具有较高的分辨率和稳定性，因此在精密仪器和仪表中得到广泛应用。
学会识别碳膜电阻的外观对于工程师和电子爱好者来说非常重要。
3. 线绕电阻的外观线绕电阻通常呈现为一根细长的金属线，有时还会有封装外壳。
外观上，线绕电阻通常比较简单，但是其内部的结构和工艺却十分复杂。
由于线绕电阻具有较大的功率耗散能力，常常被用于一些需要大电流、高功率的电路中。
4. 金属膜电阻的外观金属膜电阻的外观则是比较平整、光亮的金属表面，并且具有较高的热传导性。
金属膜电阻由于其外观和工艺的特殊性，使得其具有良好的抗腐蚀性和稳定性，因此在一些高温、高湿度等苛刻的环境中得到广泛应用。
5. 总结与回顾通过对碳膜电阻、线绕电阻和金属膜电阻的外观进行全面评估，我们可以更好地理解它们的制作工艺、特性和适用范围。
在电子领域，电阻作为一种基本电子元件，其外观和性能对于电路的稳定性和可靠性有着至关重要的影响。
深入了解不同类型电阻的外观，对于提高电路设计和维护的效率和质量具有重要意义。
6. 个人观点和理解作为一名电子工程师，我深知电阻在电路中的重要作用。
通过对碳膜电阻、线绕电阻和金属膜电阻的外观进行分析，我对于它们的特性和适用范围有了更深入的理解。
在实际工程项目中，选择合适的电阻对于电路性能的稳定和可靠性至关重要。
通过不断学习和实践，我将不断提升自己对电子元件外观特征的识别能力，以更好地应用于实际工作当中。
电阻分类及封装功率
电阻可分为：碳膜电阻：碳膜电阻器是用有机粘合剂将碳墨、石墨和填充料配成悬浮液涂覆于绝缘基体上，经加热聚合而成。
气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
碳膜电阻成本较低，电性能和稳定性较差，一般不适于作通用电阻器。
但由于它容易制成高阻值的膜，所以主要用作高阻高压电阻器。
其用途同高压电阻器金属膜电阻：它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜，经过切割调试阻值，以达到最终要求的精密阻值，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成的。
由于它是引线式电阻，方便手工安装及维修，用在大部分家电、通讯、仪器仪表上。
它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。
金属膜电阻器的制造工艺比较灵活，不仅可以调整它的材料成分和膜层厚度，也可通过刻槽调整阻值，因而可以制成性能良好，阻值范围较宽的电阻器。
这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高，常常作为精密和高稳定性的电阻器而广泛应用，同时也通用于各种无线电电子设备中。
贴片电阻：是金属玻璃铀电阻器中的一种。
是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。
耐潮湿，高温，温度系数小。
精密电阻：要求电阻的阻值误差、电阻的热稳定性（温度系数）、电阻器的分布参数（分布电容和分布电感）等项指标均达到一定标准的电阻器。
对1Ω（欧姆）以上阻值的电阻，与标识阻值相比±0.5%以内阻值误差的电阻可称为JEPSUN精密电阻，更高精密的可以做到0.01%精度，也就是电子工程师所说的万分之一精度，此类电阻一般为薄膜电阻，使用此材质的电阻一般才能满足生产工艺要求。
这类阻值1Ω以上电阻的普通系列精密度在±5%以上，电子产品上最常见的就是5%精度的电阻，不属于精密电阻范围。
1Ω以下阻值的电阻，一般能达到±1%精密度之内，就算做精密电阻范畴了，因为阻值基数很小，就算是1%的误差，实际的阻值误差已经很小了。
电阻器的定义、种类、主要技术参数及识别方法
第一章电阻器电阻器通常简称电阻，是一种应用十分广泛的电子元件。
一、电阻的定义导电的物体叫导体，导体在通过电流时呈现出一定的阻力，称导体对电流的阻碍作用为电阻。
具有一定阻值、一定几何形状、一定技术性能且在电路中起电阻作用的元件叫电阻器，简称电阻。
电阻在电路中主要用途：一是稳定和调节电路中的电流和电压，其次还有限制电路电流、降低电压、分配电流等作用，还可以作为消耗电能的负载电阻。
二、电阻的种类和符号电阻的种类繁多，通常分为固定电阻、可变电阻和特种（敏感、熔断等）电阻三大类。
电阻在电路中的图符如图案1-1所示，其字母代号R。
电阻的种类虽多，但常用的主要为RT 碳膜电阻、RJ金膜电阻、RX线绕电阻和贴片电阻。
膜式电阻的阻值范围较大，但功率不可太大；线绕电阻的阻值范围不大，但功率较大。
1、碳膜电阻碳膜电阻是用结晶碳沉积在瓷管上制成的。
改变碳膜的厚度和变更碳膜长度，可以得到不同的阻值。
碳膜电阻的主要特点是高频特性号，价格低。
广泛应用于电视机、收录机、以及其它的电子设备中。
2、金膜电阻金膜电阻的电阻膜是通过真空蒸发等方法，使合金粉沉积在瓷基体上制成的。
改变金属膜的厚度可以精确地控制阻值。
金膜电阻的主要特点是耐热性能好，其额定工作温度为70℃。
最高可达155℃。
它与碳膜电阻相比，体积小、噪音低、稳定性好。
它的工作频率也较宽，但成本高。
通过合金粉成分的调节和成膜工艺的更换等方法，还可以制成精密、高阻、高频、高压、高温等各种类型的金膜电阻。
金膜电阻适用于高档的通信设备、电子设备、电子仪表等电路中；在电视机、收录机等民用产品上也得到了较多得应用。
3、绕电阻线绕电阻是用电阻率较大的镍铬合金、锰铜等合金线在陶瓷骨架上缠绕而成的。
线绕电阻有很多特点，如耐高温（能在300℃的高温下稳定工作）、噪音小、阻值的精度高等。
线绕电阻的额定功率较大（4—300W），常用在电源电路中作限流电阻等。
也可以制成精密型电阻器，如万用表中作分流电阻用。
碳膜、金属膜、金属氧化膜电阻区别
碳膜、金属膜、金属氧化膜电阻碳膜电阻碳膜电阻（碳薄膜电阻）为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。
最后在外层涂上环氧树脂密封保护而成。
其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。
碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。
金属膜电阻金属膜电阻（金属拍摄电阻）同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端度上贵金属。
虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。
因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。
金属氧化膜电阻某些仪器或装置需要长期在高温的环境下操作，使用一般的电阻会未能保持其安定性。
在这种情况下可使用金属氧化膜电阻（金属氧化物薄膜电阻器），它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜（如氧化锌），并在金属氧化薄膜车上螺旋纹做出不同阻值，然后于外层喷涂不燃性涂料。
它能够在高温下仍保持其安定性，电阻皮膜负载之电力亦较高。
它还兼备低杂音，稳定，高频特性好的优点。
方形线绕电阻方形线绕电阻（钢丝缠绕电阻）又俗称为水泥电组，采用镍，铬，铁等电阻较大的合金电阻线绕在无碱性耐热瓷件上，外面加上耐热，耐湿，无腐蚀之材料保护而成，再把绕线电阻体放入瓷器框内，用特殊不燃性耐热水泥充填密封而成。
而不燃性涂装线绕电阻的差别只是外层涂装改由矽利康树脂或不燃性涂料。
它们的优点是阻值精确，低杂音，有良好散热及可以承受甚大的功率消耗，大多使用于放大器功率级部份。
缺点是阻值不大，成本较高，亦因存在电感不适宜在高频的电路中使用。
碳质电阻碳质电阻（碳电阻器）是利用石墨，碳等较大电阻系数的物质加上胶合剂加压，加热成棒状，并在制造时植入导线。
碳膜电阻和金属膜电阻的区别
碳膜电阻和金属膜电阻的区别碳膜电阻和金属膜电阻是电子元件中常用的两种膜电阻类型。
在现代电子设备中，电阻是一种重要的元件，用于限制电流流过电路的能力。
碳膜电阻和金属膜电阻在性能和应用方面存在一些区别。
本文将探讨碳膜电阻和金属膜电阻之间的区别。
首先，碳膜电阻是一种薄膜电阻器。
它是用含碳化合物的油墨涂覆在基材上制成的。
碳膜电阻通常具有较高的阻值范围，从几欧姆到几十兆欧姆。
碳膜电阻的工艺制造相对简单，成本较低，因此在一些低成本应用中被广泛采用。
另外，碳膜电阻的容差较大，通常为±5％到±10％，这意味着其阻值与标称阻值之间可能存在较大的误差。
相比之下，金属膜电阻是用金属薄膜制成的。
金属膜电阻通常具有较低的阻值范围，从几欧姆到几十千欧姆。
金属膜电阻的制造过程相对复杂，因此其制造成本较高。
金属膜电阻的容差较小，通常为±0.5％到±1％，这使得其阻值与标称阻值之间的误差较小。
这也使得金属膜电阻在需要高精度电阻值的应用中更为常见。
另一个区别是碳膜电阻和金属膜电阻的功率耗散能力不同。
碳膜电阻的功率耗散能力较低，通常为1/8瓦特到1/2瓦特，这意味着它只能处理相对较小的功率。
相比之下，金属膜电阻的功率耗散能力较高，通常为1/4瓦特到3瓦特，这使得它可以处理更大的功率。
这使得金属膜电阻在需要处理更高功率的应用中更实用。
此外，碳膜电阻和金属膜电阻在温度系数方面也有所不同。
碳膜电阻的温度系数通常较高，约为200 ppm/℃到800 ppm/℃，这意味着其阻值会随着温度的变化而变化。
而金属膜电阻的温度系数通常较低，约为50 ppm/℃到100 ppm/℃，这使得其阻值对温度变化的影响较小。
这使得金属膜电阻在需要稳定的电阻值的应用中更受欢迎。
在应用方面，碳膜电阻和金属膜电阻由于其不同的特性可以在不同的场合使用。
由于碳膜电阻具有较低的成本和较高的阻值范围，它常被用于一些低要求的应用中，例如电子产品中的一些简单电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属膜电阻是是用镍铬或类似的合金真空电镀技术，着膜于白瓷棒表面，经过切割调试阻值，以达到最终要求的精密阻值。
金属膜电阻器提供广泛的阻值范围，有着精密阻值，公差范围小的特性。
亦可应用于金属膜保险丝电阻器。
而碳膜电阻是目前电子、电器、资讯产品使用量最大，价格最便宜，品质稳定性信赖度高。
其是从高温真空中分离出有机化合物之碳，紧密附着于瓷棒表面之碳膜体，而加以适当之接头后切割调适而成，并在其表面涂上环氧树脂密封以保护。
碳膜电阻从外观上，金属膜的为五个环（1%），碳膜的为四环（5%）。
金属膜的为蓝色，碳膜的为土黄色或是其他的颜色。
（微型电阻过去的国标是按颜色区别，金属膜电阻用红色，碳膜电阻用绿色。
）但由于工艺的提高和假金膜的出现，这两种方法并不是很好，很多时候区分不开这两种电阻。
比较好的方法是下面两种：
1.用刀片刮开保护漆，露出的膜的颜色为黑色为碳膜电阻；膜的颜色为亮白的则为金属膜电阻。
2.由于金属膜电阻的温度系数比碳膜电阻小得多，所以可以用万用表测电阻的阻值，然后用烧热的电铬铁靠近电阻，如果阻值变化很大，则为碳膜电阻，反之则为金属膜电阻。
知识来源【九江诚丰电子有限公司】特地从那个网站上弄的。
