罐区自动化管理系统

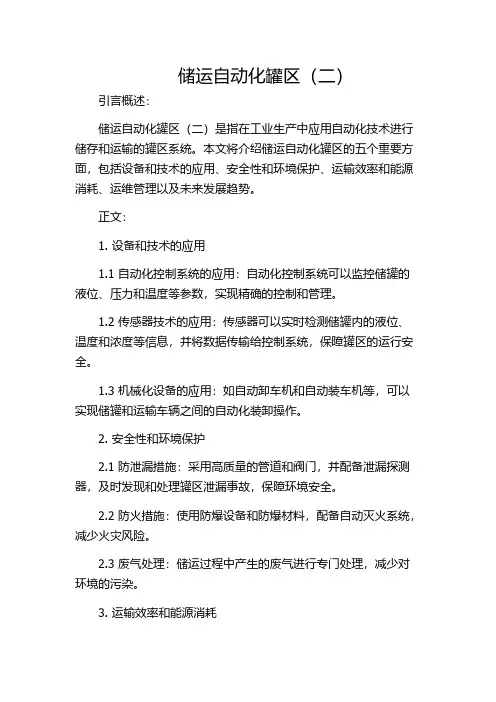

储运自动化罐区(二)
储运自动化罐区（二）引言概述：储运自动化罐区（二）是指在工业生产中应用自动化技术进行储存和运输的罐区系统。
本文将介绍储运自动化罐区的五个重要方面，包括设备和技术的应用、安全性和环境保护、运输效率和能源消耗、运维管理以及未来发展趋势。
正文：1. 设备和技术的应用1.1 自动化控制系统的应用：自动化控制系统可以监控储罐的液位、压力和温度等参数，实现精确的控制和管理。
1.2 传感器技术的应用：传感器可以实时检测储罐内的液位、温度和浓度等信息，并将数据传输给控制系统，保障罐区的运行安全。
1.3 机械化设备的应用：如自动卸车机和自动装车机等，可以实现储罐和运输车辆之间的自动化装卸操作。
2. 安全性和环境保护2.1 防泄漏措施：采用高质量的管道和阀门，并配备泄漏探测器，及时发现和处理罐区泄漏事故，保障环境安全。
2.2 防火措施：使用防爆设备和防爆材料，配备自动灭火系统，减少火灾风险。
2.3 废气处理：储运过程中产生的废气进行专门处理，减少对环境的污染。
3. 运输效率和能源消耗3.1 自动化装卸操作：自动装卸设备可以实现高效率的装卸作业，提高运输效率。
3.2 优化路径规划：通过使用智能算法进行路径规划，减少运输车辆的行驶距离和时间，降低能源消耗。
3.3 节能设备的应用：采用节能型设备，如能耗低的压缩机和泵等，减少能源消耗。
4. 运维管理4.1 自动化巡检和维护：采用自动化技术进行巡检和维护，及时发现和处理潜在问题，降低故障率。
4.2 数据管理和分析：对储运数据进行收集和分析，通过数据驱动的方式改善罐区的运维效果。
4.3 培训和人员管理：提供培训，提高运营人员的技术水平，确保罐区的正常运转。
5. 未来发展趋势5.1 人工智能的应用：人工智能技术将推动储运自动化罐区进一步发展，如自主巡检机器人和智能化的生产调度系统等。
5.2 物联网的应用：物联网连接各种设备和传感器，实现实时数据的收集和分析，提升储运效率。
5.3 绿色化发展：未来的储运自动化罐区将更加注重环境保护和可持续发展，采用绿色能源和环保设备。

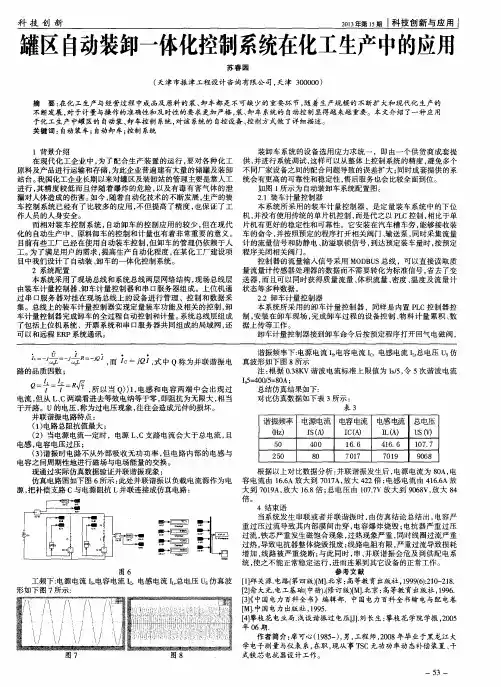

罐区自动装卸一体化控制系统在化工生产中的应用
石油化工罐区自动控制系统和生产管理系统
石油化工罐区自动控制系统和生产管理系统张华莎【摘要】介绍了石油化工储运罐区自动控制系统的基本结构和功能,从工程设计角度讨论了罐区特有的设计内容和设计方法,库存量统计和信息管理是罐区特有的内容,从工程设计上考虑,罐区应配备相应的自动化仪表和储罐数据管理设备以实现罐容计算,提高罐区的控制和管理水平.特别介绍了储罐液位仪表和电动控制阀的通信连接方案及通信设备配置的注意事项,并给出了仪表接线的示例.阐述了罐区生产管理系统的结构、功能、各组成部分间的信号关系,列举了该系统应配备的基本硬件、软件,结合实际的罐区生产作业介绍了各软件的功能,提出了罐区自动控制系统和生产管理系统应遵循配置合理、功能齐全、层次清晰、管控兼顾的设计概念.【期刊名称】《石油化工自动化》【年(卷),期】2016(052)001【总页数】8页(P7-14)【关键词】石油化工罐区;罐区自动控制系统;储罐信号通信单元;电动阀通信单元;储罐数据管理单元;罐区生产管理系统【作者】张华莎【作者单位】中国石化工程建设有限公司,北京100101【正文语种】中文【中图分类】TP273近年来国内新建的石油化工厂储运罐区的自动化水平已经不仅局限于采用仪表测量加分散型控制系统(DCS)，有些厂家还配有罐区生产管理系统。
将罐区的自动控制系统、生产管理系统与工厂信息管理系统结合起来，卓有成效地提高了储运系统的整体自动化水平和管理水平，实现了控制和管理的系统集成、数据共享、功能集成。
这是新建工厂储运系统的运行和管理模式，也是老厂改造的方向。
储运罐区在自控工程设计之初就应对将来的自动控制水平、设备和技术的先进程度、生产运行的管理层次和模式等多方面充分考虑，明确定位。
本文针对工程设计的范畴，重点讨论在设计目标明确定位的基础上，如何合理配置自动化测量仪表，建立适用的测量基础，配备以DCS为核心的过程控制系统，在此基础上实施罐区生产管理系统的设计方案和设计方法。
十几年前，国内炼油工业储运系统的自动化水平较低，自动测量仪表较少，配备的仪表精度不高，罐区过程控制和生产操作多采用小型控制仪或工业控制机。
艾默生智能无线技术加强罐区自动化管理
Ｅ ｌ ｏ ］ 李文仁， 刘景辉． 连续重整闭锁 斗的顺序控制 ［ ｆ 讨由化 ｒ
自动 化 ， ２ ０ ０ ３ ， ３ ９ （ ０ ３ ） ： ２ Ｏ ２ ４
一
、
科学技术大学 ， ２ ０ ０ ５ ．
系统的设计和应用中， 正确选择符合各装置 自身特点 的压力控制方案 ， 提高控制反应 压力的平稳性 和安 全
性， 提高外送氢气 的纯度 和重整生 成油 的液体 收率 ， 保证装置稳定高效长周期运行提供 了参考。
４
［９］ 王翠微 ， 剧小军． Ｐ Ｉ ￣ 在重整闭锁 斗控制系统 的应用 ｔ Ｊ Ｊ ． ｆ ｉ
、
‘
４
、
．
１ ．
艾 默 生智 能无 线技 术 加强 罐 区 自动化 管理
德ｌ 克萨斯州奥 斯汀 罐 区使 用 了艾 默生 无 线 技术 ， 使其 自动化 管 理 变得 更 简便 快 捷 ， 且成 本更 低 。艾 默 生公 一 Ｊ 将 Ｒ ｏ ｓ ｅ ｍｏ ｕ ｎ ｔ 岁斯蒙特 Ｒ ａ ｐ ｔ ｏ ｒ 储罐液位计 与智能无 线技术相 整合 ， 通过无线 方式连接 仓储 罐区 和控 制室 ， 可降低 ５ （ ） 以 ｆ 的系统安装成本 ， 并且还可 以减少 ６ Ｏ 以 卜的实施时间 ， 大大减少 了 ， 扩大仓储罐区 自动化所需 的预算 。 Ｒ ａ ｐ ｔ ｏ ｒ 系统使Ｊ ｛ ｊ 艾默牛全系列 的 Ｒ ｏ ｓ ｅ ｍｏ ｕ ｎ ｔ 罗斯蒙特储罐液位计组件 ， 这 些性能 一流 的新组 件包括使用 ｒ １ 动配 ， 两线制高速 Ｆ Ｏ ＵＮＤ ＡＴ Ｉ ｛ ） Ｎ 现场总线技术 的高精度雷达液位计 ， 强强联 手的通信 技术使广泛 使用标准 化总线 没备成为 口 丁 能 。由此产生的 Ｒ ａ ｐ ｔ ｏ ｒ 系统形成一个数字化智能网络 ， 改进了整个工厂的库存管理 、 损耗控制 、 防溢罐保护 以及实现高
浅谈油库自动化系统管理与信息一体化控制管理

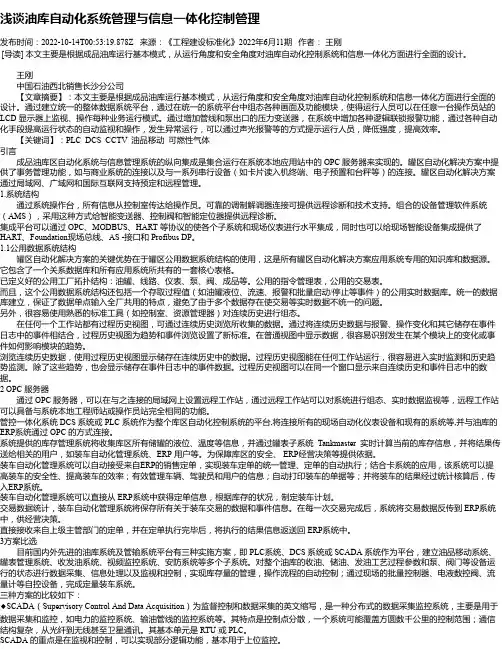

浅谈油库自动化系统管理与信息一体化控制管理发布时间：2022-10-14T00:53:19.878Z 来源：《工程建设标准化》2022年6月11期作者：王刚[导读] 本文主要是根据成品油库运行基本模式，从运行角度和安全角度对油库自动化控制系统和信息一体化方面进行全面的设计。
王刚中国石油西北销售长沙分公司【文章摘要】：本文主要是根据成品油库运行基本模式，从运行角度和安全角度对油库自动化控制系统和信息一体化方面进行全面的设计。
通过建立统一的整体数据系统平台，通过在统一的系统平台中组态各种画面及功能模块，使得运行人员可以在任意一台操作员站的LCD 显示器上监视、操作每种业务运行模式。
通过增加管线和泵出口的压力变送器，在系统中增加各种逻辑联锁报警功能，通过各种自动化手段提高运行状态的自动监视和操作，发生异常运行，可以通过声光报警等的方式提示运行人员，降低强度，提高效率。
【关键词】：PLC DCS CCTV 油品移动可燃性气体引言成品油库区自动化系统与信息管理系统的纵向集成是集合运行在系统本地应用站中的 OPC 服务器来实现的。
罐区自动化解决方案中提供了事务管理功能，如与商业系统的连接以及与一系列串行设备（如卡片读入机终端、电子预置和台秤等）的连接。
罐区自动化解决方案通过局域网、广域网和国际互联网支持预定和远程管理。
1.系统结构通过系统操作台，所有信息从控制室传达给操作员。
可靠的调制解调器连接可提供远程诊断和技术支持。
组合的设备管理软件系统（AMS），采用这种方式给智能变送器、控制阀和智能定位器提供远程诊断。
集成平台可以通过 OPC、MODBUS、HART 等协议的使各个子系统和现场仪表进行水平集成，同时也可以给现场智能设备集成提供了HART、Foundation现场总线、AS -接口和 Profibus DP。
1.1公用数据系统结构罐区自动化解决方案的关键优势在于罐区公用数据系统结构的使用，这是所有罐区自动化解决方案应用系统专用的知识库和数据源。
动化控制SCADA系统技术协议

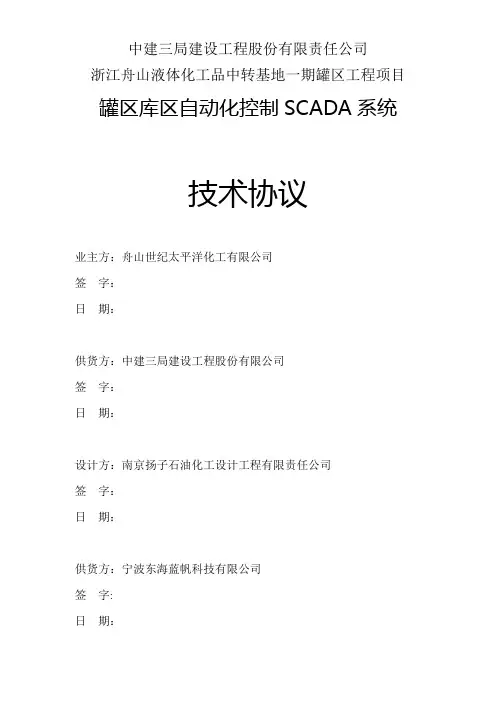

中建三局建设工程股份有限责任公司浙江舟山液体化工品中转基地一期罐区工程项目罐区库区自动化控制SCADA系统技术协议业主方：舟山世纪太平洋化工有限公司签字：日期：供货方：中建三局建设工程股份有限公司签字：日期：设计方：南京扬子石油化工设计工程有限责任公司签字：日期：供货方：宁波东海蓝帆科技有限公司签字:日期：一、设计基础本技术文件的设计依据为：《浙江舟山液体化工中转基地一期工程罐区库区自动化控制及计量撬块工程》，招标编号：中建三（舟山）2008-04，及相关图纸：2005088-1000-50、2005088-2000-40、2005088-3000-40。

系统的实际IO点数汇总如下.IO卡件配置原则:1)每套控制站的IO卡件留出至少15%的扩展空间，每一种卡件留出至少15%的扩展空间。
2)模拟量的输入/输出卡件的通道数不超过8点。
3)数字量的输入/输出卡件的通道数不超过16点。
根据以上配置原则，IO点数汇总如下。
DO 99 128 8 29.29信号类型4#控制器实际IO 配置IO 卡件数量空余量AI 43 56 7 30.23 AO 12 16 2 33.33 DI 154 192 12 24.68 DO 165 192 12 16.36 因3套计量撬优化后增加的ＩＯ点数汇总如下：序号IO类型变更原因IO数量IO卡件数量1 PI 21台质量流量计累计流量控制用 + 3套计量撬累计流量控制用2452 AI 3套计量撬控制需要增加3个点3 13 DI 3套计量撬控制需要增加24个点24 24 DO 3套计量撬控制需要增加15个点15 2二、项目说明1、项目范围本项目SCADA部分包括储罐监控系统、可燃气体检测系统、定量装船系统的数据采集、监控，不包括现场设备。
项目范围为：SCADA系统的二次设计、出图、供货、安装、组态、调试、培训。
➢SCADA IO点依据设计院提供的IO表；➢包括4个控制站和中控室HMI站的建设;➢4个控制站之间的连接，提供连接需要的光纤及铺设；➢储罐监控系统、可燃气体检测系统、定量装船系统的组态、调试。
