模拟电子技术基础第10章直流电源

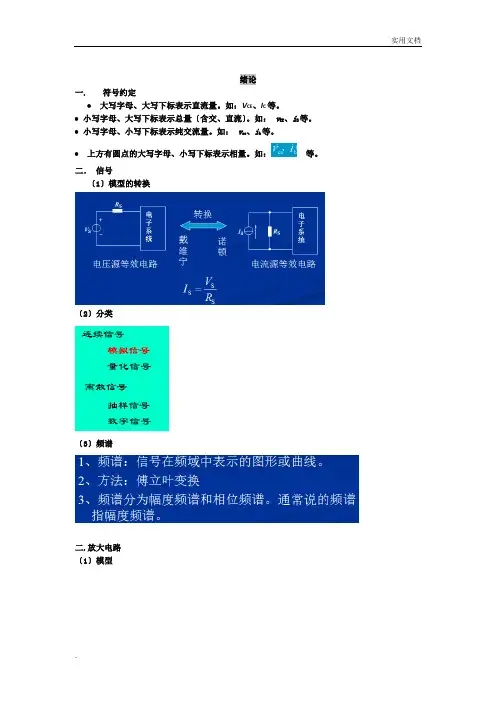

模电总结复习资料_模拟电子技术基础(第五版)
绪论一.符号约定•大写字母、大写下标表示直流量。
如：V CE、I C等。
•小写字母、大写下标表示总量〔含交、直流〕。
如：v CE、i B等。
•小写字母、小写下标表示纯交流量。
如：v ce、i b等。
•上方有圆点的大写字母、小写下标表示相量。
如：等。
二．信号〔1〕模型的转换〔2〕分类〔3〕频谱二.放大电路〔1〕模型〔2〕增益如何确定电路的输出电阻r o？三．频率响应以及带宽第一章半导体二极管一.半导体的根底知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯洁的具有单晶体结构的半导体。
4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
表达的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素〔多子是空穴，少子是电子〕。
*N型半导体: 在本征半导体中掺入微量的五价元素〔多子是电子，少子是空穴〕。
6. 杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的上下:假设 V阳 >V阴( 正偏 )，二极管导通(短路);假设 V阳 <V阴( 反偏 )，二极管截止(开路)。
（华北电力大学主编）模拟电子技术基础习题答案
（华北电⼒⼤学主编）模拟电⼦技术基础习题答案模拟电⼦技术基础习题答案电⼦技术课程组2018.8.15⽬录第1章习题及答案 (1)第2章习题及答案 (14)第3章习题及答案 (36)第4章习题及答案 (45)第5章习题及答案 (55)第6章习题及答案 (70)第7章习题及答案 (86)第8章习题及答案 (104)第9章习题及答案 (117)第10章习题及答案 (133)模拟电⼦技术试卷1 (146)模拟电⼦技术试卷2 (152)模拟电⼦技术试卷3 (158)第1章习题及答案1.1选择合适答案填⼊空内。
（1）在本征半导体中加⼊元素可形成N型半导体，加⼊元素可形成P型半导体。
A. 五价B. 四价C. 三价（2）PN结加正向电压时，空间电荷区将。
A. 变窄B. 基本不变C. 变宽（3）当温度升⾼时，⼆极管的反向饱和电流将。
A. 增⼤B. 不变C. 减⼩（4）稳压管的稳压区是其⼯作在。
A. 正向导通B.反向截⽌C.反向击穿解：（1）A、C （2）A （3）A （4）C1.2.1写出图P1.2.1所⽰各电路的输出电压值，设⼆极管是理想的。
（1）（2）（3）图P1.2.1解：（1）⼆极管导通U O1=2V （2）⼆极管截⽌U O2=2V （3）⼆极管导通U O3=2V1.2.2写出图P1.2.2所⽰各电路的输出电压值，设⼆极管导通电压U D＝0.7V。
（1）（2）（3）图P1.2.2解：（1）⼆极管截⽌U O1=0V （2）⼆极管导通U O2=-1.3V （3）⼆极管截⽌U O3=-2V1.3.1电路如P1.3.1图所⽰，设⼆极管采⽤恒压降模型且正向压降为0.7V，试判断下图中各⼆极管是否导通，并求出电路的输出电压U o。
图P1.3.1解：⼆极管D1截⽌，D2导通，U O=-2.3V1.3.2电路如图P1.3.2所⽰，已知u i＝10sinωt(v)，试画出u i与u O的波形。
设⼆极管正向导通电压可忽略不计。
《模拟电子技术基础》第四版 习题答案10
第十章 直流电源自 测 题一、判断下列说法是否正确，用“√”“×”表示判断结果填入空内。
（1） 直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（ ）（2） 直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（ ）（3）在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。
（ ）因此，它们的整流管的平均电流比值为2:1。
（ ）（4）若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。
（ ）（5）当输入电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。
（ ）（6）一般情况下，开关型稳压电路比线性稳压电路效率高。
（ ） 解：（1）× （2）√ （3）√ × （4）√ （5）×（6）√二、在图10.3.1（a ）中，已知变压器副边电压有效值U 2为10V ，23T C L ≥R （T 为电网电压的周期）。
测得输出电压平均值U O （AV ）可能的数值为A. 14VB. 12VC. 9VD. 4.5V选择合适答案填入空内。
（1）正常情况U O （AV ）≈ ；（2）电容虚焊时U O （AV ）≈ ；（3）负载电阻开路时U O （AV ）≈ ；（4）一只整流管和滤波电容同时开路，U O （AV ）≈ 。
解：（1）B （2）C （3）A （4）D三、填空：图T10.3在图T10.3所示电路中，调整管为 ，采样电路由 组成，基准电压电路由 组成， 比较放大电路由 组成， 保护电路由 组成；输出电压最小值的表达式为 ，最大值的表达式为 。
解：T 1，R 1、R 2、R 3，R 、D Z ，T 2、R c ，R 0、T 3；)( )(BE2Z 3321BE2Z 32321U U R R R R U U R R R R R +++++++，。

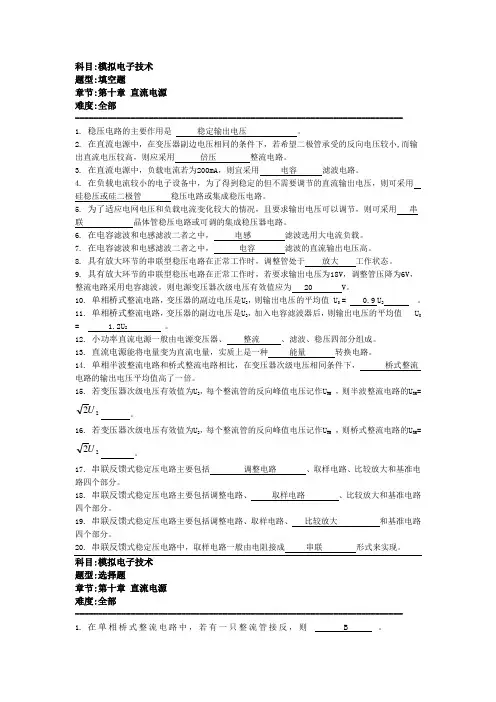

第十章 直流电源答案
科目:模拟电子技术题型:填空题章节:第十章 直流电源难度:全部-----------------------------------------------------------------------1. 稳压电路的主要作用是 稳定输出电压 。
2. 在直流电源中，在变压器副边电压相同的条件下，若希望二极管承受的反向电压较小,而输出直流电压较高，则应采用 倍压 整流电路。
3. 在直流电源中，负载电流若为200mA ，则宜采用 电容 滤波电路。
4. 在负载电流较小的电子设备中，为了得到稳定的但不需要调节的直流输出电压，则可采用 硅稳压或硅二极管 稳压电路或集成稳压电路。
5. 为了适应电网电压和负载电流变化较大的情况，且要求输出电压可以调节，则可采用 串联 晶体管稳压电路或可调的集成稳压器电路。
6. 在电容滤波和电感滤波二者之中， 电感 滤波选用大电流负载。
7. 在电容滤波和电感滤波二者之中， 电容 滤波的直流输出电压高。
8. 具有放大环节的串联型稳压电路在正常工作时，调整管处于 放大 工作状态。
9. 具有放大环节的串联型稳压电路在正常工作时，若要求输出电压为18V ，调整管压降为6V ，整流电路采用电容滤波，则电源变压器次级电压有效值应为 20 V 。
10. 单相桥式整流电路，变压器的副边电压是U 2，则输出电压的平均值 U 0 = 0.9 U 2 。
11. 单相桥式整流电路，变压器的副边电压是U 2，加入电容滤波器后，则输出电压的平均值 U 0 = 1.2U 2 。
12. 小功率直流电源一般由电源变压器、 整流 、滤波、稳压四部分组成。
13. 直流电源能将电量变为直流电量，实质上是一种 能量 转换电路。
14. 单相半波整流电路和桥式整流电路相比，在变压器次级电压相同条件下， 桥式整流 电路的输出电压平均值高了一倍。
15. 若变压器次级电压有效值为U 2，每个整流管的反向峰值电压记作U RM ，则半波整流电路的U RM = 22U 。
多路输出直流稳压电源的设计有用哦
课程设计任务书学生姓名：专业班级：电子科学与技术指导教师：吴皓莹工作单位：信息工程学院题目: 多路输出直流稳压电源设计一、初始条件：可选元件：变压器/15W/±12V；整流二极管或整流桥若干，电容、电阻、电位器若干；根据需要选择若干三端集成稳压器；交流电源220V，或自备元器件。
可用仪器：示波器，万用表，毫伏表二、要求完成的主要任务:（1）设计任务根据技术要求和已知条件，完成对多路输出直流稳压电源的设计、装配与调试。
（2）设计要求①要求设计制作一个多路输出直流稳压电源，可将220V/50Hz交流电转换为多路直流稳压电源输出：±12V/1A，±5V/1A，一组可调正电压+3~+18V/1A。
②选择电路方案，完成对确定方案电路的设计。
计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。
（选做：用PSPICE或EWB软件完成仿真）③安装调试并按规定格式写出课程设计报告书。
三、时间安排：1、2011年12月31日分班集中，布置课程设计任务、选题；讲解课设具体实施计划与课程设计报告格式的要求；课设答疑事项。
2、2011年12月31日至2012年1月4日完成资料查阅、设计、制作与调试；3、2012年１月4日至2012年1月5日完成课程设计报告撰写。
4、2012年1月6日提交课程设计报告，进行课程设计验收和答辩。
指导教师签名：年月日系主任（或责任教师）签名：年月日目录1 绪论 (3)2 设计内容及要求 (4)2.1 设计的目的及主要任务 (4)2.1.1 设计目的 (4)2.1.2 设计的主要任务及性能指标 (4)2.2 设计思想及过程 (4)2.2.1 直流稳压电源设计思路 (4)2.2.2 整体设计过程 (5)3 设计原理及单元模块设计 (5)3.1电源变压器 (6)3.2 整流电路 (7)3.3 滤波电路 (8)3.4 稳压电路 (9)4课程设计心得体会 (10)参考文献 (11)附录1 电路图设计 (12)附录2 元器件清单及相关参数 (13)1绪论在当今社会中，各类电子产品极大地满足了我们的需求，但是任何电子设备都需要一个共同的电子电路——电源电路，在电子电路和电气设备中，通常都需要电压稳定的直流稳压电源供电，直流稳压电源可分为两类，一类是化学电源，如各种各样的干电池、蓄电池、充电电源等电源；其优点是体积小、重量轻、携带方便等；缺点是成本高、易污染。
模拟电子技术)第10章直流电源
智能化与数字化控制
智能监控与管理
随着物联网和云计算技术的发展，直流电源的智能化监控与 管理已成为趋势。通过集成传感器和通信模块，实现电源状 态的实时监测和远程控制，提高电源管理的便捷性和效率。
数字化控制
数字化控制技术为直流电源提供了更加灵活和精确的控制方式。 通过采用数字信号处理器（DSP）或可编程逻辑控制器（PLC）， 实现对电源的参数调整、故障诊断和自动校准等功能。
类型
根据滤波效果的不同，可 分为电容滤波、电感滤波 和复合滤波。
稳压电路
作用
类型
保持输出电压的稳定，不受输入电压 和负载变化的影响。
根据稳压方式的不同，可分为串联型 稳压电路和并联型稳压电路。
工作原理
通过负反馈和比较电路，实时监测输 出电压的变化，并调整整流和滤波电 路的参数，以保持输出电压的稳定。
分布式直流电源系统的应用场景
分布式直流电源系统适用于对供电可靠性要求极高，负载电流变化大且需要扩展的场合， 如数据中心、通信基站等。Βιβλιοθήκη 03直流电源的基本组成
电源变压器
作用
将交流电转换为适合整流电路的 电压。
工作原理
利用电磁感应原理，通过改变输入 交流电的匝数比，实现电压的变换。
类型
根据使用需求，可选择不同的变压 器类型，如单相、三相变压器等。
高效率与高功率密度
高效能转换
随着电力电子技术的不断进步，直流电源的高效率转换已成为可能。通过采用 先进的拓扑结构和控制算法，提高电源的转换效率，减少能源浪费。
高功率密度
为了满足便携式设备和分布式电源系统的需求，直流电源需要具备更高的功率 密度。通过优化电路设计和材料选择，减小电源体积，提高单位体积的功率输 出。
模拟电子技术基础-总复习最终版
其中 RP R1 // R2 // R3 // R4
另外，uN
R R Rf
uo，uN
uP
ui1 R1 ui2i1 R2 ui3i2R3
P+ + u
o
R4 i4
uo
RP 1
Rf R
ui1 R1
ui 2 R2
ui3 R3
i3
4、 电路如图所示，各引入那种组态的负反馈？设集成运放 输出电压的最大幅值为±14V，填表。
11
14
5、求解图示电路的运算关系式。
同相求和电路 电压串联负反馈
6、求解图示电路的运算关系式。
R2
R1 ui R3
_
R4
+A1+ uo1
R5
_ +A2+
uo
7、求解图示电路的运算关系式。
电压并联负反馈。 电压放大倍数为：-R2/R1。
（3）交流负反馈是指 。 A．阻容耦合放大电路中所引入的负反馈 B．只有放大交流信号时才有的负反馈 C．在交流通路中存在的负反馈
解：（1）D （2）B （3）C
4、选择合适答案填入空内。
A．电压 B．电流 C．串联 D．并联
（1）为了稳定放大电路的输出电压，应引入 负反馈；
（2）为了稳定放大电路的输出电流，应引入 负反馈；
解：将电容开路、变压器线圈短路即为直流通路，图略。 各电路的交流通路如解图P2.2所示。
5.在图示电路中，已知晶体管β，rbe，RB，RC=RL，VCC。
（1）估算电路的静态工作点、电压放大倍数、输入电阻和输出电阻。
（2）当考虑信号源内阻为RS时，Aus的数值。
6. 电路如图所示，晶体管的＝100，=100Ω。
模拟电子技术第十章习题解答
习题题10-1 在图P10-1所示的单相桥式整流电路中，已知变压器副边电压U2＝10V(有效值)：图P10-1②工作时，直流输出电压U O(A V)=?②如果二极管VD1虚焊，将会出现什么现象？③如果VD1极性接反，又可能出现什么问题？④如果四个二极管全部接反，则直流输出电压U O(A V)=?解：①正常时工作时，直流输出电压U O(A V)=0.9 U2=9V②如果二极管VD1虚焊，将成为半波整流U O(A V)=0.45 U2=4.5V③如果VD1极性接反，U2负半周VD1、VD3导通，负载短路，产生极大的电流，造成二极管和变压器烧毁。
③如果四只二极管全部接反，则直流输出电压U O(A V)=－9V。
题10-2图P10-2是能输出两种整流电压的桥式整流电路。
（1）试分析各个二极管的导电情况，在图上标出直流输出电压U O(A V)1和U O(A V)2对地的极性，并计算当U21=U22=20V(有效值)时，U O(A V)1和U O(A V)2各为多少？（2）如果U21=22V，U22=18V，则U O(A V)1和U O(A V)2各为多少？（3）在后一种情况下，画出u o1和u o2的波形并估算各个二极管的最大反向峰值电压将各为多少？图P10-2解：（1）均为上“+”、下“-”。
即U O(A V)1对地为正，U O(A V)2对地为负。
均为全波整流。
U O(A V)1和U O(A V)2为：U O(A V)1=-U O(A V)2≈0.9U 21=0.9*20=18V（2）如果U 21=22V ，U 22=18V ，则U O(A V)1和U O(A V)2为U O(A V)1= -U O(A V)2≈0.45U 21+0.45 U 22=18V 。
（3）波形图如下：题 10-3 试分析在下列几种情况下，应该选用哪一种滤波电路比较合适。
① 负载电阻为1Ω，电流为10A ，要求S ＝10%；② 负载电阻为1k Ω，电流为10mA,要求S =0.1%；③ 负载电阻从20Ω变到100Ω，要求S =1%，输出电压U O(A V)变化不超过20%； ④ 负载电阻100Ω可调，电流从零变到1A ，要求S =1%，希望U 2尽可能低。
模拟电子技术第10章直流电源题解
U R＞2 2U 22 57V
10.8 电 路 图 P 10.8 所 示 。 (1 ) 分 别 标 出 u O 1 和 u O 2 对 地 的 极 性 ； (2 ) u O 1 、 u O 2 分 别 是 半 波 整 流 还 是 全 波 整 流 ？ (3 ) 当 U 2 1 ＝ U 2 2 ＝ 20V 时 ， U O 1 ( AV ) 和 U O 2 ( AV ) 各 为 多 少 ？ (4) 当 U 2 1 ＝ 18V ， U 2 2 ＝ 22V 时 ， 画 出 u O 1 、 u O 2 的 波 形 ； 并 求 出 U O 1 ( AV ) 和 U O 2 ( AV ) 各 为 多 少 ？
2
图 P10.8
解 ： (1) 均 为 上 “ ＋ ” 、下“－” 。 (2) 均 为 全 波 整 流 。 (3) U O 1 ( AV ) 和 U O 2 ( AV ) 为 ： U O 1 ( AV ) ＝ - U O 2 ( AV ) ≈ 0 .9 U 2 1 ＝ 0.9 U 2 2 ＝ 1 8V (4) u O 1 、 u O 2 的 波 形 如 解 图 P 10.8 所 示 。 它 们 的 平 均 值 为 ： U O 1 ( AV ) ＝ - U O 2 ( AV ) ≈ 0 .45 U 2 1 ＋ 0.45 U 2 2 ＝ 18V
UR
输出电压的表达式：
R2 12 R2 U REF R1 R2 R1 R2
R3 R4 R5 R R4 R5 U R U O 3 U R R3 R4 R3
4Leabharlann 图 P10.7解 ： (1) 两 路 输 出 电 压 平 均 值 分 别 为 ： U O 1 ( AV ) ≈ 0.45( U 2 1 ＋ U 2 2 ) ＝ 31.5V U O 2 ( AV ) ≈ 0.9 U 2 2 ＝ 18V (2)D 1 的 最 大 反 向 电 压 ：
华北电力大学模拟电子技术基础习题
模拟电子技术基础习题答案电子技术课程组2018.8.15目录第1章习题及答案1第2章习题及答案15第3章习题及答案37第4章习题及答案46第5章习题及答案55第6章习题及答案71第7章习题及答案87第8章习题及答案106第9章习题及答案118第10章习题及答案134模拟电子技术试卷1147模拟电子技术试卷2153模拟电子技术试卷3159第1章习题及答案1.1选择合适答案填入空内。
（1）在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。
A.五价B.四价C.三价（2）P N结加正向电压时，空间电荷区将。
A.变窄B.基本不变C.变宽（3）当温度升高时，二极管的反向饱和电流将。
A.增大B.不变C.减小（4）稳压管的稳压区是其工作在。
A.正向导通B.反向截止C.反向击穿解：（1）A、C（2）A（3）A（4）C1.2.1写出图P1.2.1所示各电路的输出电压值，设二极管是理想的。
（1）（2）（3）图P1.2.1解：（1）二极管导通U O1=2V（2）二极管截止U O2=2V（3）二极管导通U O3=2V1.2.2写出图P1.2.2所示各电路的输出电压值，设二极管导通电压U D＝0.7V。
（1）（2）（3）图P1.2.2解：（1）二极管截止U O1=0V（2）二极管导通U O2=-1.3V（3）二极管截止U O3=-2V1.3.1电路如P1.3.1图所示，设二极管采用恒压降模型且正向压降为0.7V，试判断下图中各二极管是否导通，并求出电路的输出电压U o。
图P1.3.1解：二极管D1截止，D2导通，U O=-2.3V1.3.2电路如图P1.3.2所示，已知u i＝10s i nωt(v)，试画出u i与u O的波形。
设二极管正向导通电压可忽略不计。
图P1.3.2解：当u i>0V时，D导通，u o=u i；当u i≤0V时，D截止，u o=0V。
u i和u o的波形如解图1.3.2所示。
模拟电子技术直流稳压电源设计报告——利用7809﹑7909设计一个输出±9V﹑1A的直流稳压电源
.模拟电子技术直流稳压电源设计报告班级：电气12级04班组长: 申发文 10081115成员：玉斌 10053613薛皓天 10053627目录一﹑设计任务··3二﹑设计流程图··3三﹑设计原理··4四﹑设计原理图··10五﹑元件型号及参数确定··10 六﹑仿真结果··13七、设计过程总结··17八﹑参考文献··18九、附录··18一﹑【设计任务】利用7809﹑7909设计一个输出±9V﹑1A的直流稳压电源。
要求：（1）画出系统电路图，并画出变压器输出﹑滤波电路输出及稳压输出的电压波形；画出变压器副边电流的波形。
（2）输入工频为220V交流电的情况下，确定变压器变比；（3）在满载情况下选择滤波电容的大小（取5倍工频半周期）；（4）求滤波电路的输出电压；（5）说明三端稳压器输入﹑输出端电容的作用及选取的容值。
二﹑【设计流程图】利用交流电源变换成直流稳压电源的组成方框图如1所示：图1 直流电源的组成方框图电源变压器的作用是把220V的电网电压变换成所需要的交流电压。
整流电路的作用是利用二极管的单向导电特性，将正负交替的正弦交流电压变换成单一方向的直流脉动电压。
滤波电路的作用是将脉动电压中的脉动成分（即纹波）滤掉，是输出电压成为比较平滑的直流电压。
由于该电压随着电网的波动﹑负载的变化而变化，因此后面还需要接稳压电路。
稳压电路的作用是使输出的直流电压保持稳定。
三﹑【设计原理】（1）单相桥式整流电路图2 （a）单相桥式整流电路（b）简化画法在输入电压的正半周期，其极性为上正下负二极管D1和D3导通，D2和D4截止，在负载电阻R L上得到一个半波电压，U L =U 2。
在输入电压的负半周，其极性为上负下正，二极管D 1和D 4导通，D 1和D 3截止，在负载电阻R L 上得到一个半波电压，U L =-U 2。
电子技术基础第十章 直流电源
10.1 直流电源的组成及 各部分的作用
图10.1.1
10.2 整流电源
10.2.1 整流电路的分析方法及基本参数 一、工作原理
图10.2.1
图10.2.2
二、主要参数
图10.2.3 1、输出电压平均值
2、负载电流平均值
3、整流输出电压的脉动系数
对于半波整流，可得
三、二极管的选择
三、脉动系数 输出交流分量基波峰-峰值为(Uomax-Uomin)， 而基波峰值为
所以，脉动系数为
四、整流二极管的导通角
图10.3.4
五、电容滤波电路的输出特性和滤波特性
图10.3.5
10.3.2 倍压整流电路
图10.3.6
多倍压整流电路
图10.3.7
10.3.3 其它形式的滤波电路 一、电感滤波电路
图10.5.12
图10.5.13
UREF=4Ugo =4.82V
图10.5.14
二、W117三端稳压器
图10.5.15
UREF的典型值为1.25V
10.5.4 三端稳压器的应用 一、三端稳压器的外形和方框图
图10.5.16
(a)为金属封装，(b)为塑料封装。
二、W7800的应用 1、基本应用电路
1、稳压管稳压电路
UREF=UBE+UZ
图10.5.5
2、能隙基准电压电路 UREF=UBE3+I2R2
≈UBE3+ 图10.5.7
上式中UBE的温度系数α为负值，且α=dUBE／dT =﹣(1.8～2.4)mV／K，Ugo为硅材料在0K时外推禁带 宽度（能带间隙）的电压值，根据PN结的分析，其 值为 Ugo=1.205V
模拟电子技术基础-作业答案1
模拟电子技术课程作业第1章 半导体器件1将PN 结加适当的正向电压，则空间电荷区将( b )。
(a)变宽 (b)变窄 (c)不变2半导体二极管的主要特点sdf 是具有( b )。
(a)电流放大作用 (b)单向导电性(c)电压放大作用3二极管导通的条件是加在二极管两端的电压( a )。
(a)正向电压大于PN 结的死区电压 (b)正向电压等于零 (c)必须加反向电压4电路如图1所示，设D 1，D 2均为理想元件，已知输入电压u i =150sin ωt V 如图2所示，试画出电压u O 的波形。
20V100V 0u Iu i V/ωtD 2D 140k Ω40k Ω150u O+- 图1+-图2+-+-答案u i V /ωt150ωt 10060u i V /0100605电路如图1所示，设输入信号u I1,u I2的波形如图2所示，若忽略二极管的正向压降，试画出输出电压u O 的波形，并说明t 1,t 2时间内二极管D 1，D 2的工作状态。
u I2R Lu Ot 1t 2tt2D 1D 2图1图2u I1+-u I1/ V-22-2u I2/ V答案t 1t 2tu O /V -2t 1:D 1导通，D 2截止t 2:D 2导通，D 1截止第2章 基本放大电路1下列电路中能实现交流放大的是图( b )。
++++++++U CCu oU CCU CCU CC()a ()b (c)(d)+-+-+-+-+-+-+-+-u iu iu ou ou iu ou i++++2图示电路，已知晶体管β=60，U BE .V =07，R C k =2 Ω，忽略U BE ，如要将集电极电流I C 调整到1.5mA ，R B 应取( a )。
(a)480k Ω (b)120k Ω (c)240k Ω (d)360k Ω++C 2C 1R BR C u ou i+-+-+12V3固定偏置放大电路中，晶体管的β＝50，若将该管调换为β=80的另外一个晶体管，则该电路中晶体管集电极电流IC 将( a )。
模拟电子技术课程设计报告直流稳压电源
模拟电子技术课程设计报告教师评分2011年月日3.3体会收获及建议 (14)3.4参考资料（书、论文、网络资料） (15)4.教师评语 (15)5.成绩 ....................... 错误!未定义书签。
1.概述电源是各种电子、电器设备工作的动力，是自动化不可或缺的组成部分，直流稳压电源是应用极为广泛的一种电源。
直流稳压电源是常用的电子设备，它能保证在电网电压波动或负载发生变化时，输出稳定的电压。
一个低纹波、高精度电镀、充电设备等的直流供电。
1.1直流稳压电源设计目的（1）、学习直流稳压电源的设计方法；（2）、研究直流稳压电源的设计方案；（3）、掌握直流稳压电源的稳压系数和内阻测试方法。
1.2课程设计的组成部分1.2.1 设计原理设计电路框图设计电路框图如图1所示，包括变压器降压，整流滤波电路滤波，稳压电路进行稳压四个部分。
图1为电压经过各个部分的波形，交流U1经过变压器降压后到较小的交流U2，经过整流滤波后变为纹波很小的直流U4，最后由稳压电路进行稳压输出。
直流稳压电源的组成图11.2.2各部分电路的作用交流变压器。
一般的电子设备所需要的直流电压较之交流电网提供的200V 电压相差较大，为了得到输出电压的额定范围，就需要将电网电压转化到合适的数值。
所以，电压变换部分的主要作用就是将电网电压变为所需要的交流电压，同时还可以起到直流电源与电网的隔离作用。
整流电路。
整流电路的作用是将变换后的交流电压转换为单方向的脉冲电压。
由于这种电压存在着很大的脉动部分（称为纹波），因此，一般还不能直接用来给负载供电，否则，纹波会严重影响到负载的性能指标。
滤波电路。
滤波部分的作用是对整流部分输出的脉动直流进行平滑，使之成为含交变成分很小的直流电压。
也就是说，滤波部分实际上使一个性能较好的低通滤波器，且其截止频率一定低于整流输出电压的基波频率。
独变压电路相对简单，仅有一个单相变压器，变压器将220V市电转化为电路能承担的电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、稳压电路的性能指标
1. 输出电压 2. 输出电流 3. 稳压系数 表明电网电压波动时电路的稳压性能。
在负载电流不变时，输出电压相对变化量与输入电压变 化量之比。
4. 输出电阻 表明负载电流变化时电路的稳压性能。 在电网电压不变时，负载变化引起的输出电压的变化量
与输出电流的变化量之比。
模拟电子技术基础第10章直流电源
（3）电容的选择及UO（AV）的估算
若负载开路 UO（AV）＝？
（4）优缺点
简单易行，UO（AV）高，C 足够大时交流分量较小； 不适于大电流负载。
模拟电子技术基础第10章直流电源
2. 电感滤波电路 适于大电流负载！
当回路电流减小时，感生电动势的方向阻止电流的减小，从而 增大二极管的导通角。
模拟电子技术基础第10章直流电源
（2）估算
模拟电子技术基础第10章直流电源
（3）二极管的选择
考虑到电网电压波动范围为 ±10％，二极管的极限参数应满 足：
模拟电子技术基础第10章直流电源
三、滤波电路
1. 电容滤波电路
充电
放电速度与正弦 波下降速度相似
按指数规律下降
（1）工作原理
滤波后，输出电压平均值增大，脉动变小。
理想化特性
整流二极管的伏安特性：
实际特性
正向导通电压为0， 正向电阻为0。
模拟电子技术基础第10章直流电源
1. 单相半波整流电路
（1）工作原理
u2的正半周，D导通， A→D→RL→B，uO= u2 。 u2的负半周，D截止，承受反向电压，为u2； uO=0。
模拟电子技术基础第10章直流电源
（2）UO（AV）和 IL（AV）的估算 已知变压器副边电压有效值为U2
模拟电子技术基础第10章直流电源
讨论一：稳压管稳压电路的设计
已知输出电压为 6V，负载电流为0～ 30mA。试求图示电 路的参数。
依次选择稳压管、 UI、 R、 C、U2、二极管 1. 输出电压、负载电流→稳压管 2. 输出电压→UI 3. 输出电压、负载电流、稳压管电流、 UI →R 4. UI 、 R →滤波电路的等效负载电阻→C 5. UI → U2 6. U2、 R中电流→整流二极管
模拟电子技术基础--第 10章--直流电源
2020/11/20
模拟电子技术基础第10章直流电源
作业
• 10.5 • 10.18（教材中的图错误，+，-端互换）
模拟电子技术基础第10章直流电源
10.1 直流电源的组成及各部分的作用 10.2 单相整流电路 10.3 滤波电路
模拟电子技术基础第10章直流电源
电感对直流分量的电抗为线圈电阻，对交流分量的感抗为ωL。
模拟电子技术基础第10章直流电源
3. 复式滤波电路
为获得更好的滤波效果，可采用复式滤波电路。 电感应与负载串联，电容应与负载并联。
模拟电子技术基础第10章直流电源
4. 倍压整流电路
P
分析时的两个要点：设①负载开路，②电路进入稳态。 u2正半周C1充电：A→D1→C1→B，最终 u2负半周，u2加C1上电压对C2充电：P→D2→C2→A，最终
2020/11/20
模拟电子技术基础第10章直流电源
模拟电子技术基础第10章直流电源
讨论一
已知变压器副边电压有效值为10V，电容足够大， 判断下列情况下输出电压平均值UO（AV）≈？
1. 正常工作； 2. C开路； 3. RL开路； 4. D1和C同时开路。
模拟电子技术基础第10章直流电源
10.3 稳压电路
一、稳压电路的性能指标 二、稳压管稳压电路 三、串联型稳压电路 四、集成稳压器
若要提高电路的稳压性能，则应加深电路的负反 馈，即提高放大电路的放大倍数。
模拟电子技术基础第10章直流电源
2. 具有放大环节的串联型稳压电路
同相比例 运算电路
（1）稳压原理：若由于某种原因使UO增大 则 UO↑→ UN↑→ UB↓→ UO↓
（2）输出电压的调节范围
模拟电子技术基础第10章直流电源
（3）串联型稳压电路的基本组成及其作用
根据极限参数ICM、 U(BR)CEO、PCM 选择调整管！ 应考虑电网电压的波动和负载电流的变化！
IEmax＝IR1＋ILmax≈ ILmax< ICM UCEmax＝UImax－ UOmin < U(BR)CEO PTmax＝ IEmax UCEmax < PCM
模拟电子技术基础第10章直流电源
5. 纹波电压 测试出输出电压的交流分量。
模拟电子技术基础第10章直流电源
二、稳压管稳压电路
1. 稳压管的伏安特性和主要参数
伏安特性
符号
等效电路
稳定电压 UZ：稳压管的击穿电压 稳定电流 IZ：使稳压管工作在稳压状态的最小电流 最大耗散功率 PZM：允许的最大功率， PZM= IZM UZ 动态电阻 rz：工作在稳压状态时，rz＝ΔU / ΔI
模拟电子技术基础第10章直流电源
10.2 单相整流电路
对整流电路要研究清楚以下问题：
1. 电路的工作原理：二极管工作状态、波形分析 2. 输出电压和输出电流的平均值：输出为脉动的直流电压 3. 整流二极管的选择：二极管承受的最大整流平均电流和最 高反向工作电压
为分析问题简单起见，设二极管为理想二极管，变压器 内阻为0。
模拟电子技术基础第10章直流电源
5. 稳压管稳压电路的设计
为减小Sr,取 值矛盾!
（1）UI的选择 UI＝（2～3）UZ （2）稳压管的选择 UZ＝UO IZM－IZ > ILmax－ ILmin （3）限流电阻的选择 保证稳压管既稳压又不损坏。
电网电压最低且负载电流最大时，稳压管的电流最小。
电网电压最高且负载电流最小时，稳压管的ห้องสมุดไป่ตู้流最大。
模拟电子技术基础第10章直流电源
三、串联型稳压电路
1. 基本调整管稳压电路
为了使稳压管稳压电路输出大电流，需要加晶体管放大。
稳压原理：电路引入电压负反馈，稳定输出电压。
模拟电子技术基础第10章直流电源
调整管的作用及如何提高稳压性能
不管什么原因引起UO变化，都将通过UCE的调节 使UO稳定，故称晶体管为调整管。
比较放大
取样电阻
调整管 基准电压
调整管：是电路的核
心，UCE随UI和负载 产生变化以稳定UO。 基准电压：是UO的 参考电压。
取样电阻： 对UO 的取样，与基准电压共同决定UO 。
比较放大：将UO 的取样电压与基准电压比较后放大，决定 电路的稳压性能。
模拟电子技术基础第10章直流电源
（4）串联型稳压电源中调整管的选择
10.1 直流电源的组成及各部分的作用
直流电源是能量转换电路，将220V（或380V）50Hz的 交流电转换为直流电。
改变电压值 通常为降压
半波整流
交流变脉 动的直流
全波整流
减小脉动
1) 负载变化输出电压 基本不变；
2) 电网电压变化输出 电压基本不变。
在分析电源电路时要特别考虑的两个问题：允许电网电 压波动±10％，且负载有一定的变化范围。
（4）输出电压扩展电路
隔离作用
IW为几mA，UO与三端 稳压器参数有关。
基准电压
电路复杂
模拟电子技术基础第10章直流电源
2. 基准电压源三端稳压器 W117
输出电压UREF＝1.25V，调整端电流只有几微安。
保护 稳压器
减小纹波电压
模拟电子技术基础第10章直流电源
3rew
演讲完毕，谢谢听讲!
再见，see you again
模拟电子技术基础第10章直流电源
2. 稳压管稳压电路的工作原理
模拟电子技术基础第10章直流电源
3. 稳压管稳压电路的主要指标
（1）输出电压 （2）输出电流 （3）稳压系数
UO＝UZ IZmax－ IZmin≤ IZM－ IZ
（4）输出电阻
4. 特点
简单易行，稳压性能好。适用于输出电压固定、输出电 流变化范围较小的场合。
使Co不通过 稳压器放电
消除高频噪声 抵销长线电感效应， 消除自激振荡
模拟电子技术基础第10章直流电源
（3）输出电流扩展电路
为使负载电流大于三端稳压器的输出电流，可采 用射极输出器进行电流放大。
很小 二极管的作用：消除 UBE对UO的影响。 若UBE= UD，则 三端稳压器的输出电压
模拟电子技术基础第10章直流电源
模拟电子技术基础第10章直流电源
（1）工作原理：考虑变压器和整流电路的内阻
内阻使 C 越大， RL越大， τ放电将越大，曲线越平滑，脉动越小。
模拟电子技术基础第10章直流电源
（2）二极管的导通角
无滤波电容时θ＝π。 有滤波电容时θ < π， 且二极管平均电流增大， 故其峰值很大！
导通角
θ小到一定程度，难于选择二极管！
四、集成稳压器（三端稳压器）
1. W7800系列
（1）简介
输出电压：5V、6V、9V、12V、15V、18V、24V 输出电流：1.5A（W7800）、0.5A （W78M00）、0.1A （W78L00）
模拟电子技术基础第10章直流电源
（2）基本应用
将输入端接整流滤波电路的输出，将输出端接负 载电阻，构成串类型稳压电路。
（3）二极管的选择
考虑到电网电压波动范围为 ±10％，二极管的极限参数应满 足：
模拟电子技术基础第10章直流电源
2. 单相桥式整流电路
（1）工作原理
若接反了呢？
四只管子如何接？
u2的正半周 A→D1→RL→D3→B，uO= u2
u2的负半周 B →D2→RL→D4→ A，uO= -u2
