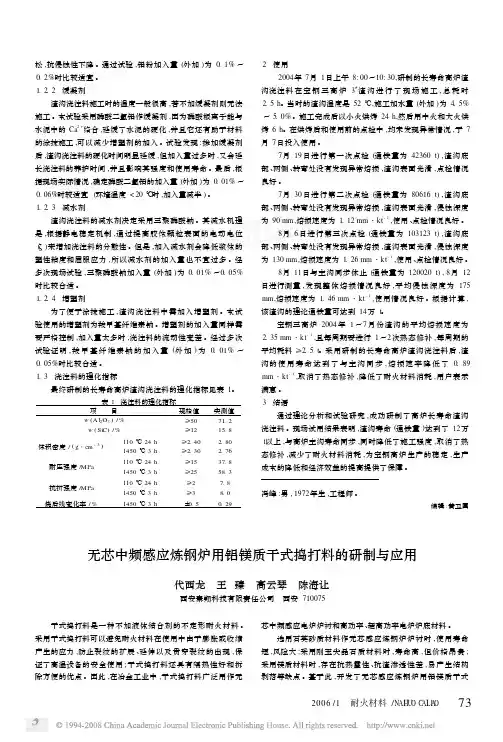

无芯中频感应炼钢炉用铝镁质干式捣打料的研制与应用
代西龙王臻高云琴陈海让
西安秦翔科技有限责任公司西安 710075
干式捣打料是一种不加液体结合剂的不定形耐火材料。采用干式捣打料可以避免耐火材料在使用中由于膨胀或收缩产生的应力 ,防止裂纹的扩展、延伸以及贯穿裂纹的出现 ,保证了高温设备的安全使用 ;干式捣打料还具有隔热性好和拆除方便的优点。因此 ,在冶金工业中 ,干式捣打料广泛用作无

无芯感应电炉用耐火材料知识问答

无芯感应电炉用耐火材料知识问答联合矿产（天津）有限公司问：无芯感应电炉用到耐火材料的部位主要有哪些, 都用什么性质的材料?1答：无芯感应电炉用到耐火材料的部位主要有炉盖、炉嘴、线圈浆料、炉口结构环、炉底块、顶出块以及工作炉衬等。

炉盖使用浇注料，炉嘴一般使用塑性料，线圈浆料为涂抹料，炉口结构环、炉底块、顶出块为预成型件，工作炉衬为干振料。

问：熔化铁水无芯感应电炉用炉衬干振料主要成分是什么? 最高使用温度是多少度?答：熔化铁水无芯感应电炉用炉衬干振料主要成分是二氧化硅，最高使用温度是1650度。

问: 应用于铸铁熔化的典型石英砂炉衬烧结后会形成三层结构,与铁水接触热面层叫什么?中间层叫什么? 冷面层叫什么?答石英砂干振料烧结后, 与铁水接触热面层叫烧结层, 中间层叫过渡层, 冷面层叫松散层.问：在施工新炉衬前,需要检查炉体状况,主要检查哪些方面?答：在施工新炉衬前,主要检查：1.所有线圈是否紧固,有无漏水或渗水;2.所有炉体紧固螺丝是否有松动;3.上炉环浇注块是否有移位;4.顶出块是否安装到位;5.线圈是否变形? 在施工浆料前检查线圈同心度!6.所有液压,电器,水路系统工作是否正常;问：为什么新做的线圈浆料和修补浆料后都需要烘烤才能够施工工作炉衬?答：水分会降低线圈的绝缘,导致线圈在使用过程由于绝缘降低造成轧间短路, 水分也会影响到工作炉衬的烧结, 造成炉衬的剥落,严重降低炉衬使用寿命.问：为什么炉嘴要在施工工作炉衬前完成？答：主要原因有几方面：1．炉嘴与炉墙要求形成垂直结合面，使炉衬可以自由上下膨胀收缩，如果炉嘴施工在炉衬上面,炉衬膨胀时就会顶起炉嘴,在炉嘴和炉衬结合面形成裂缝,金属液很容易渗透2．所有的塑性料在烧结时会有收缩，预先烘烤炉嘴可以保证干振料炉衬施工在紧固面上. 另外也可以避免水分扩散到干振料内问：使用云母纸作为背衬滑动平面层有什么好处?答：云母纸的作用是：1．帮助工作炉衬可以在使用过程自由膨胀和收缩；2．防止碳、硫在线圈上积聚和阻止潮气渗透问：施工炉衬所用模具有什么要求，其主要作用有哪些？答: 模具钢板厚度根据炉子的大小，要求在8-12毫米，焊缝必须满焊，表面抛光无锈渣。

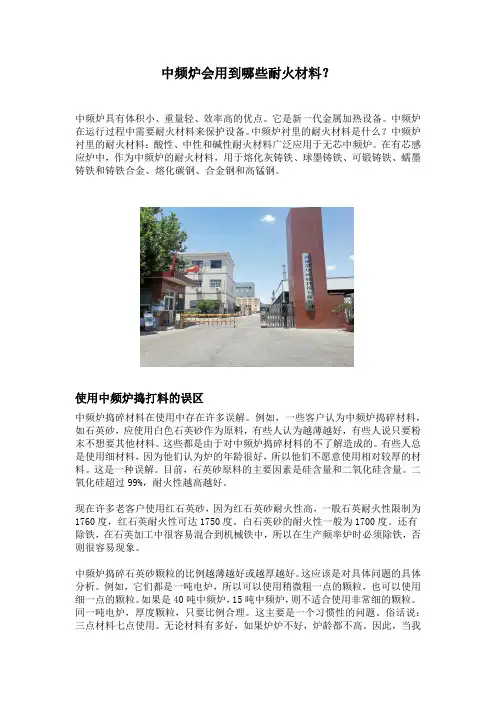

中频炉会用到哪些耐火材料

中频炉会用到哪些耐火材料？中频炉具有体积小、重量轻、效率高的优点。

它是新一代金属加热设备。

中频炉在运行过程中需要耐火材料来保护设备。

中频炉衬里的耐火材料是什么？中频炉衬里的耐火材料：酸性、中性和碱性耐火材料广泛应用于无芯中频炉。

在有芯感应炉中，作为中频炉的耐火材料，用于熔化灰铸铁、球墨铸铁、可锻铸铁、蠕墨铸铁和铸铁合金、熔化碳钢、合金钢和高锰钢。

使用中频炉捣打料的误区中频炉捣碎材料在使用中存在许多误解。

例如，一些客户认为中频炉捣碎材料，如石英砂，应使用白色石英砂作为原料，有些人认为越薄越好，有些人说只要粉末不想要其他材料。

这些都是由于对中频炉捣碎材料的不了解造成的。

有些人总是使用细材料，因为他们认为炉的年龄很好，所以他们不愿意使用相对较厚的材料。

这是一种误解。

目前，石英砂原料的主要因素是硅含量和二氧化硅含量。

二氧化硅超过99%，耐火性越高越好。

现在许多老客户使用红石英砂，因为红石英砂耐火性高，一般石英耐火性限制为1760度，红石英耐火性可达1750度。

白石英砂的耐火性一般为1700度。

还有除铁，在石英加工中很容易混合到机械铁中，所以在生产频率炉时必须除铁，否则很容易现象。

中频炉捣碎石英砂颗粒的比例越薄越好或越厚越好。

这应该是对具体问题的具体分析。

例如，它们都是一吨电炉，所以可以使用稍微粗一点的颗粒，也可以使用细一点的颗粒。

如果是40吨中频炉，15吨中频炉，则不适合使用非常细的颗粒。

同一吨电炉，厚度颗粒，只要比例合理。

这主要是一个习惯性的问题。

俗话说：三点材料七点使用。

无论材料有多好，如果炉炉不好，炉龄都不高。

因此，当我们使用时，除了中频炉捣碎材料购买合适的制造商外，炉炉炉必须严格按照制造商给出的说明书认真执行。

中频炉耐火材料主要包括中频炉衬里材料（又称中频炉炉衬里材料、中频炉干振动材料、中频炉干料、中频炉捣碎材料等）。

中频炉修复材料。

线圈泥浆（也称为线圈泥浆。

线圈涂层。

线圈泥浆）。

中频炉口材料。

提高中频无芯感应炉炉衬寿命的筑炉工艺

维普资讯
Ｌ．蚕笪．１圈堕
提高中频无芯感应炉炉衬寿命的筑炉工艺
陕西华县金堆城钼业集团责任有限公司机电修配厂（１１２李志翔７４０）曹菊艳刘利安
一
、
概述
３炉衬的打结．
炉衬打结质量的好坏直接关系到烧结质量。打结时石英砂粒度分布均匀则不会产生偏析，打结后的砂层致
（）完全烧结阶段３
高温烧结时，坩埚的烧结结构
是提高其使用寿命的基础。烧结温度不同，烧结层厚度不足，使用寿命会明显降低。２中频炉在烘烤过程中加入了约９０ｇ铁料，用来ｔ５ｋ增强感应圈的加热作用，随着烘烤与烧结的持续进行，通过低功率送电产生较为平稳的电磁力搅拌铁液，使炉衬上下受热均匀。另外，严格控制石英砂３个相变区的
的水分。（）半烧结阶段以５￣／２０Ｃｈ升温至９０，保温ｏ℃
３，再以ｌ￣／升温至１０￣，温３，必须控制升ｈＯＣｈ０２０保ｈ
温速度，防止产生裂纹。
缓慢旋转换位，用力均匀，以免造成密度不均。
炉底打结达到所需高度时刮平，即可放置坩埚模。对此，应注意保证坩埚模与感应圈同心，上下调整垂
２筑炉材料的选用及配比．
（）筑炉材料的选用应注意，不是所有ＳＯ ≥ １ｉ：
９％的石英砂均可用作感应炉炉衬材料，重要的是石英９
晶粒大小。晶粒越粗大、晶格缺陷越少越好（如水晶石
周期长，但其使用寿命可与线圈相同，也可进行局部修

耐火材料酸性打炉料产品简介

酸性炉衬材料产品介绍
一、一般介绍（以湖北安耐捷炉衬材料公司生产为例）
一般酸性炉衬材料属石英质无芯感应炉用耐火材料，材质属酸性。

在硅质捣打料的基础上添加部分熔融石英明显的改善了炉衬的膨胀弊端.烘炉时炉衬上涨幅度明显降低冷炉时无裂纹.它的特点是原料高纯，级配合理、抗急冷急热，尤其适合于中小型中频感应电炉的间歇式作业。

此材料系预混的干捣混合料，根据顾客需求已配制好硼酸或硼酐含量，用户可直接投入使用。

（湖北安耐捷）
二、技术数据（化学成份不含烧结剂）
SiO2≥ 97% CaO+MgO ≤0.1% Fe2O3≤ 0.2%
材料密度：2.1g/cm3粒度:不大于5.2mm
最高使用温度:1650℃施工方法:干振或干捣
三、筑炉、烘炉和烧结工艺
正确的筑炉、烘炉和烧结工艺是保证炉衬正常工作的关键，在筑炉和烘炉之前，请参阅湖北安耐捷炉衬材料公司《筑炉烘炉烧结工艺说明》。

四、包装标准和储存方法
多层防潮纸及内膜包装25kg/袋，储存在干燥处防止吸潮。

储存期不超过一年，另外根据客户要求可采用106cmX106cm吨托盘及强力伸缩膜包装。

恒远中频无芯感应熔炼炉材料选择

第1000卷（河北恒远电炉制造有限公司技术资料）V ol.1000 2014年2月Hebei Hengyuan Electric Co., Ltd. (TechnicalInformation) Mar.2014 ------------------------------------------------------------------------------------------------------------------------------------------恒远中频无芯感应熔炼炉材料选择炉子的炉衬主要部分是坩埚，一般均采用耐火材料捣结，但熔化铝、锌等低熔点合金时采用铁坩埚，其熔化效率与感应器的功率因数较高。

耐火材料捣结的坩埚一般均采用酸性炉衬，以石英砂加硼酸均匀混合后干捣，个别工厂为了某些特殊要求，如解决复杂铸件产生裂纹问题而采用碱性炉衬，一般采用镁砂( Mg0 >85%)，其耐火度为2000C左右，能抗碱性渣，炉内可加造渣材料去磷、硫。

在炉面部分，因耐火材料不能与金属液接触而很好地被烧结，常另加20/0—3%的水玻璃。

对于炉子容量500kg的中频感应熔炼炉，也有选用炉壳为钢结构的，在线圈周围设置有导磁体，炉体的倾动采用液压传动。

对于炉子容量lOOOkg以上的中频无芯感应熔炼炉，一般炉壳为钢结构，在线圈的周围有导磁体，利用液压传动倾动炉体。

图12 -74所示为炉子容量lOOOkg的中频无芯感应熔炼炉。

也有选用炉子容量lOOOkg的中频无芯感应熔炼炉的炉壳为铝合金，感应线圈周围不设导磁体，但炉体的倾动采用液压传动。

两者相比较，炉子容量在相同的条件下，当然是炉壳为钢结构、有导磁体的中频无芯感应熔炼炉造价高，但它的优点是炉子结构结实，使用安全可靠。

酸性炉衬材料介绍

酸性炉衬材料介绍概述：酸性炉衬材料采用高纯微晶石英砂、粉，加入高温烧结剂和矿化剂混合而成的干捣料，因其采用专有的粒度分布设计，所以通过各种打结方法均可获得致密的不定形炉衬。

全通窑业酸性炉衬材料有选择性的用于熔化、保温铸铁和铸钢的无芯感应电炉的工作炉衬。

因石英晶粒小（晶粒尺寸6μm--260μm），不采用传统工艺用的H3BO3,并由于矿化剂的作用，通过首炉烘炉、烧结后α-磷石英转化率高，所以烘炉时间短，具有极好的体积稳定性、热震稳定性和较高的高温强度。

对炉衬寿命的影响：一、炉衬材料中各成份对炉衬寿命的影响1.1 石英砂纯度：石英砂的耐火度主要限决于SiO2的含量。

作为坩埚材料,石英砂中SiO2的含量应大于99%,CaO和Fe2O3等杂质含量应低于0.2%,特别是碱金属氧化物含量应小于0.2%,部分集中的杂质能使炉衬产生熔洞,而渗漏铁水,并且部分杂质在炉衬上结疤,严重影响熔化,从而影响炉衬的使用寿命。

1.2 石英砂中含水量：石英砂含水量过高,在石英砂烧结过程中水分不易尽快排出,即使长时间烘炉,也易在加热时引起水蒸汽残留从而在炉衬中出现孔洞。

1.3 石英砂中的添加剂：1)在石英砂材料中一般使用硼酸(H3BO3)或硼酐(B2O3)为添加剂,主要作用是降低烧结温度；2)加入氧化锆，在长期实践中,我们认为在炉衬材料中添加氧化锆可有效的防止铁水对炉衬底部的侵蚀。

SD-A系列干振料的化学成份如下(质量分数,%):SiO2:99%;Al2O3:0.3%;Fe2O3:0.02%;ZrO2:0.08,其它:0.1%。

二、炉衬材料的粒度和颗粒形状的选择2.1 粒度选择：炉衬材料中,粗、中、细粒度各起不同作用。

对感应炉炉衬的寿命有很大关系。

合理的粒度配合比可以使坩埚的气孔率最小,致密性最高,烧结性好和耐激冷激热性好。

2.2 不同颗粒形状的影响：在使用的石英砂材料中砂粒的外形基本有如下几种类型:圆形、椭圆形、多角形、尖角形、复合形。

感应电炉筑炉（打结炉衬）方法及注意事项

感应电炉筑炉（打结炉衬）⽅法及注意事项感应电炉筑炉（打结炉衬）⽅法及注意事项1、合理选择炉衬材料筑炉应选择相对最合适，膨胀系数⼩，受热稳定的优质炉衬材料。

炉衬材料有硅砂、镁砂、铬砂等，其企业型号为：TX-3耐⽕度﹥1800℃，适应⾼锰钢、合⾦钢；TX-4耐⽕度﹥2000℃，适应不锈钢、镍铬合⾦钢；TX-5耐⽕度﹥2000℃，适应铸钢、不锈钢及特殊钢；TX-6耐⽕度﹥1800℃，适应铸钢、铸铁、灰铸铁、球墨铸铁。

2、坩埚打结厚度坩埚打结厚度要适当，坩埚炉衬厚度若不⾜，则散热严重，熱损增加，厚度过⼤则不利于磁场耦合，电效率及功率因数随之下降。

1.5吨感应炉炉底厚度220mm左右，炉壁87—117mm左右。

3、砂配⽐（酸性炉）1#砂——17% 2#砂——23%4#砂——30% ⽯英粉——30%硼酸（或⽆⽔硼酐）——1.7%（炉⼝——3.5%）清⽔适量。

烧结剂要准确称量，严防结块硼酸加⼊。

烧结剂使⽤得当能使烧结层、过渡层、松散层各约占炉衬厚度三分之⼀。

烧结剂⽤量过⼤，会形成较厚的烧结层，减薄松散层，增加电炉的热损失，降低炉衬材料的耐⽕度，影响使⽤可靠性；烧结剂⽤量过少，则形成的烧结层太薄，炉衬抵抗不了⾦属液的冲刷与侵蚀，炉龄⼤⼤缩短。

4、安放坩埚模安放坩埚模应使模中⼼严格固定在感应器的中⼼轴线上，以保证坩埚壁厚尽可能均匀，⼀般可采⽤⽊楔固定。

为防⽌在打结炉衬时坩埚模松动，应在模内放⼀些铁块；为便于取出坩埚模，炉衬打结到⼀半时可先轻轻转动⼀下坩埚模，但千万注意不能碰伤刚打实的部分。

5、打结坩埚炉衬炉衬捣打要坚实，打结⼯具钢叉、平锤、钢铲要保管好。

打结炉衬时应将炉体外壳底部与地基之间垫平、垫实，以防外壳损坏。

打结时采⽤薄加料⽅式，分层打结法。

1）打结坩埚底通常坩埚底第⼀层铺料⾼度约80—100mm，以后每层40—50mm，最后应⾼出炉底20—30mm，加料时尽量低位倾料，并且料分散均匀铺开，不要成堆，以免料的⼤⼩颗粒分开。

无芯感应电炉酸性干式打制炉衬及其应用与维护

４打结前的准备工作．
（）线圈涂料及炉顶圈砌块应预先烘干。１
（）在感应器内壁衬垫由玻璃丝布、云母板和石棉２
大，可用水玻璃与打结料混合，混合料不宜太干或太
湿，用手捏成团即可。先在炉嘴及已打好的炉口处涂适量的水玻璃，然后填上混合料，用锤打结实，嘴修成炉
量（％
另外，牯结剂的加入量也与选用硅砂混料的粒度及炉衬保温层（糟状的缓冲层）厚度有关混料的粒度越细，加八量可适当磺少；炉村保温层白加厚使整个炉村匀
炉树打结；电动振锤筑炉法、电动筑炉机筑炉法、气动
锤击机筑炉法适用于大吨位的感应电炉的炉衬打结。
（）％
（）从操作方式上讲分为手工打结筑炉法、电动振２
锤筑炉法、电动筑炉机筑炉法和气动锤击机筑炉法＝手工打结筑炉法适用于１５以下坩埚式感应电炉的ｔ
无ｚ砷Ｋ酸加＾【０一Ｉ５．０．８一Ｉ５０７～Ｉ２．０６～ＩＯ．０４一Ｏ１．
内低外高约呈４。５，然后用石墨粉涂料刷光并扎气孔。
布等组成绝缘保温层（设有漏炉报警装置的需再垫上漏炉报警电极网），并用胀圈将其压紧于感应器内侧，用石棉布铺好炉底的保温层。
６炉衬的烧结和烘烤．
（）应遵循低温缓慢烘烤、高温满炉烧结的原则，１烘烤烧结时可加首批金属炉料，并尽量减少金属炉料的缝隙。
（）碱性耐火材料主要成丹为氧化镬，要求３
”Ｍ＞ｇ０％、（Ｏ（４％、＝日（＜４％、Ｉ
，
ｒ＋￣１椰，Ａｔ

中频无芯感应电炉用干式炉衬料团体标准

中频无芯感应电炉用干式炉衬料团体标准As a manufacturer of medium frequency coreless induction furnaces, choosing the right dry type furnace lining material is crucial for ensuring the performance and longevity of the equipment. Dry type furnace lining materials are used to protect the furnace's interior from the high temperatures and harsh conditions of the melting process.作为中频无芯感应电炉的制造商，选择合适的干式炉衬料对于确保设备的性能和使用寿命至关重要。

干式炉衬料用于保护炉内在熔炼过程中高温和恶劣条件下的使用。

There are several factors to consider when selecting dry type furnace lining materials for medium frequency coreless induction furnaces. These factors include the material's ability to withstand high temperatures, resistance to thermal shock, thermal conductivity, erosion resistance, and overall durability. It is important to choose a material that can withstand the intense heat and corrosive environment of the melting process.在为中频无芯感应电炉选择干式炉衬料时，有几个因素需要考虑。

中频炉--炉衬分析

中频炉炉衬分析1前言中频无芯感应电炉具有操作和维护简单，可准确地控制和调整金属液温度与成分，熔炼时元素烧损少、噪音和污染小等特点，因此它比冲天炉和电弧炉应用更广泛。

中频炉炉衬使用寿命的长短是直接影响电炉生产效率的关键。

熔炼铸铁的炉衬一般都为酸性材料，目前较常用的炉衬材料是石英砂，为了提高烧结层的致密度与强度，需加入硼酸，加入量一般为1. 0%～1.5%。

待炉衬打实后，需长时间用电烘烤，对于小于0.5t的感应炉，烘烤时间不少于8h，对于大于1t的感应炉，烘烤时间超过12h。

炉衬长时间用电烘烤，使炉衬烧结的能耗急剧增加，同时降低了电炉的生产作业率。

因此开发一种低能耗炉衬烧结工艺是十分必要的。

2传统炉衬烧结工艺能耗高的原因分析传统炉衬是以石英砂、硼酸混合料经捣固、烘干、烧结至1500℃左右制成。

硼酸主要起提高烧结层的致密度和强度作用。

硼酸(H3BO3)受热时将发生脱水反应，生成硼酸酐(B2 O3)。

在炉衬烘干时，硼酸酐在580℃熔化，开始与周围细小的石英砂反应，生成玻璃状的硅酸硼，起着降低石英砂熔点的作用。

硅酸硼玻璃体使小砂粒相互粘结形成局部烧结。

当温度更高时，玻璃体相继熔解较远的大砂粒，加上炉衬其它一些反应，而使整个结构熔解在一起，形成烧结层组织。

对这种炉衬，烧结升温速度不能过快，若升温速度过快，硅酸硼玻璃体仅使小砂粒相互粘结，无法使远离硅酸硼玻璃体的大砂粒相互紧密粘在一起，因此对于小型感应炉，升温速度必须控制在150℃/h，而对于大型感应炉，升温速度必须控制在100℃/h以内。

因此，传统炉衬烧结工艺无法解决能耗高的问题。

3低能耗炉衬烧结工艺的研究为了从根本上解决传统炉衬烧结工艺能耗高的问题，通过上述分析，我们认为应该取消硼酸的加入，用水玻璃代替硼酸，起提高烧结层致密度和强度的作用。

3.1水玻璃的结构和性能水玻璃俗称泡化碱，其化学式用Na2O.mSiO2.nH2O表示。

当SiO2与Na2O之比一定时，浓度增加，则固体含量增加，从而使水玻璃的粘结力增大。

中频无芯感应电炉用干式炉衬料团体标准

中频无芯感应电炉用干式炉衬料团体标准一、前言中频无芯感应电炉是一种新型的高效节能炉子，广泛应用于铸造、热处理和金属熔炼等工业领域。

而炉衬料作为电炉内部的重要组成部分，对于电炉的性能和寿命起着至关重要的作用。

为了保证中频无芯感应电炉的安全运行和提高炉衬料的使用寿命，制定了相应的干式炉衬料团体标准，以规范炉衬料的生产和使用。

二、团体标准的制定目的1.保障中频无芯感应电炉的安全运行。

炉衬料是电炉内部的关键部件，其质量直接影响到电炉的运行安全性，因此需要有团体标准来规范炉衬料的生产和使用，从而保证电炉的安全运行。

2.提高炉衬料的使用寿命。

通过制定团体标准，可以规范炉衬料的生产工艺和质量标准，保证炉衬料的质量稳定，延长其使用寿命，降低生产成本。

3.推动行业健康发展。

通过制定团体标准，可以树立行业规范和标准，规范市场秩序，促进行业的健康发展。

三、团体标准的主要内容1.炉衬料的材质和规格。

团体标准规定了炉衬料的材质、规格和工艺要求，确保炉衬料具有良好的耐火性能和热稳定性。

2.炉衬料的安装和使用。

团体标准规定了炉衬料的安装和使用要求，包括砌筑工艺、保护层的施工方法等，确保炉衬料能够正常使用，并且能够长期稳定地工作。

3.炉衬料的检测和评价。

团体标准规定了炉衬料的检测方法和评价标准，确保炉衬料的质量符合要求。

4.炉衬料的维护和修理。

团体标准规定了炉衬料的维护和修理要求，包括炉衬料的保养方法、修理工艺和注意事项，确保炉衬料能够长期稳定地工作。

四、团体标准的实施1.推动团体标准的制定。

相关政府部门和行业协会应当重视中频无芯感应电炉用干式炉衬料团体标准的制定工作，积极组织相关专家和企业代表，共同制定团体标准，推动团体标准的制定工作。

2.完善团体标准的相关配套措施。

相关政府部门和行业协会应当建立健全团体标准的相关配套措施，包括评价机制、监督检查机制和激励机制，加强对团体标准实施的监督和指导。

3.加强团体标准的宣传和推广。

相关政府部门和行业协会应当加强对团体标准的宣传和推广工作，引导企业和个人自觉遵守团体标准，推动团体标准的全面实施。

无芯感应炉酸性炉衬的质量保证

无芯感应炉酸性炉衬的质量保证摘要:分析了感应炉的炉衬结构,提出了影响炉衬质量的一些因素,对炉衬的结构、炉衬材料的选择等影响炉衬质量的因素作了阐述。

并提出了炉衬质量的保证措施。

关键词:无芯感应炉;炉衬质量;措施无芯感应炉,按频率不同可分为工频、中频、和高频三种。

中频无芯感应炉因其具有高效、节能、环保的优点,以及易于调整溶液成分,控制溶夜温度,便于更换炉衬,运行安全可靠等特点,正日益被众多企业作为主要熔炼设备而得到广泛应用。

感应电炉的安全运行,取决于炉衬质量的好坏。

现对炉衬的结构、炉衬材料的选择等影响炉衬质量的因素作出阐述。

并提出炉衬质量的保证措施。

1 炉衬的结构传统的炉衬通常采用不定形耐火材料整体捣打而成。

炉衬捣打过程中,在紧靠感应圈的部位铺一层石棉布作保温层,其后是捣打的热面层。

热面层直接与高温金属液接触,在烘烤和使用过程中逐步形成烧结层、过渡层和松散层三层结构的炉衬,合理的三层厚度结构是决定炉衬使用寿命的重要因素之一。

为了提高感应电炉的电效率,炉衬厚度通常为80~150mm。

线圈绝缘胶泥的出现,使感应炉的使用可靠性大为增加。

胶泥层位于感应圈和保温层之间,防止金属液出现渗漏而对感应圈造成损坏。

2炉衬材料的选择2.1耐火材料对于感应电炉,炉子结构限制了炉衬的厚度,受高温金属液和冷却水的影响,炉衬存在较大的温差,以及金属液电磁力的强烈搅拌作用和周期性作业的急冷急热,使得炉衬材料必须具有较高的耐火度和热稳定性。

感应炉的炉衬耐火材料按其性质分为酸性、中性、碱性三种类型。

按施工方法分为干式捣打料、湿式捣打料、浇注料、涂抹料等。

一般情况下,感应炉都使用不定形耐火材料,有时也使用一些成型耐火材料。

目前生产铸铁使用中频炉,占有相当大的比重。

熔炼铸铁感应炉用的炉衬耐火材料,一般选用酸性的石英质料,大都采用干式捣打法筑炉。

可参考表1选用。
