立体声功率放大器设计
高保真音频功率放大器设计资料
电子技术课程设计
方案二： LM386是一种音频集成功放，具有自身功耗低、 电压增益可调整、电源电压范围大、外接元件少和总谐波 失真小等优点，广泛应用于录音机和收音机之中。LM386电 源电压4--12V，音频功率0.5w。LM386音响功放是由NSC制 造的，它的电源电压范围非常宽，最高可使用到15V，消耗 静态电流为4mA，当电源电压为12V时，在8欧姆的负载情况 下，可提供几百mW的功率。它的典型输入阻抗为50K。
2019/3/2
11
2019/3/2 10
电子技术课程设计
六、参考文献
[1] 付家才.电子实验与实践.北京：高等教育出版社， 2005.9 [2] 廖芳.电子产品生产工艺与管理.电子工业出版社2003.9 [3] 周泽义.电子技术实验.武汉：武汉理工大学出版社， 2001.5 [4] 谢自美.电子线路设计· 实验· 测试.第三版.武汉：华中科 技大学出版社，2006.8
2019/3/2
Chapter 4:
8
8
电子技术课程设计
四、功率放大电路设计
功率放大器的作用是给音响放大器的负载RL(扬声器)提供一定的输 出功率。当负载一定时，希望输出的功率尽可能大，输出信号的 非线性失真尽可能地小，功率尽可能的高。
2019/3/2
9
电子技术课程设计 五、调试与测量
（1）通电观察。接通电源后，先不要急于测试，首先观察功放电 路是否有冒烟、发烫等现象。若有，应立即切断电源，重新检查电 路，排除故障。 （2）静态工作点的调试。将功率放大器的输入信号接地，测量输 出端对地的点位应为0V左右，电源提供的静电电流一般为几十mA 左右。若不符合要求，应仔细检查外围元件记接线是否有误；若无 误，可考虑更换集成功放器件。 （3）动态测试。在功率放大器的输出端接额定负载电阻RL条件 下，功率放大器输入端加入频率等于1KHz的正弦波信号，调节输入 信号大小，观察输出信号的波形观察输出信号的波形。若输出波形 变粗或带有毛刺，则说明电路发生自激振荡，应尝试改变外接电路 的分布参数，直至自激振荡消除。然后逐渐增大输入电压，观察测 量输出电压的失真及幅值，计算输出最大不失真功率。改变输入信 号的频率，测量功率放大器在额定输出功率下的频带宽度是否满足 设计要求。
功放MIX3001
得到最好的工作性能。为了滤除低频噪声信号，推荐放置 一个 20µF（陶瓷电容）或更大的电容在靠近音频放大器 处.
输入电容（Ci）
对于便携式设计，大输入电容既昂贵又占用空间。因此 需要恰当的输入耦合电容，但在许多便携式应用扬声器的 例子中，无论内部还是外部，很少可以重现低于 100Hz 至 150Hz 的信号，因此，使用一个大的输入电容不会增加 系统性能。输入电容（Ci）和输入电阻（Ri）组成一个高 通滤波器，切断频率为：
因为内部有上拉电阻，SHDN 引脚可以悬空或是外接正 电源。为了消除断电时的噼噗声音，放大器应先处于静音 或关断模式然后再闭电源。
电源退耦
MIX3001 是高性能 CMOS 音频放大器，需要足够的电 源退耦以保证输出 THD 和 PSRR 尽可能小。电源的退耦 需要两个不同类型的电容来实现。为了更高的频率响应和 减少噪声，一个具有适当等效串联电阻（ESR）的陶瓷电 容，典型值 1.0µF，放置在尽可能靠近器件 VOD 端口可以
测试电路图表
注释： 1 用 AP 分析仪测量 D 类功率放大器时，低通滤波器 APAUX-0025 是必须的 2 测量时，可以用两个 33uH 的电感串联在电阻的两端以等效扬声器。
测试应用电路
在观察音频输出波形及生产测试功放电性能时须加 上LC滤波电路，将输出的脉冲波形滤除，否则无法观察音 频输出波形及测试功放电性能，另一个声道相同。电感可 以用高频色环电感或贴片磁珠电感，电容用贴片高频钽电 容。如右图:
MUTE 引脚是 MIX3001 控制输出级的一个输入端。在 这个引脚上加一个逻辑低电平关闭输出，输入一个逻辑高 电平开启输出。这个引脚可作为输出端的快速关闭/启动， 而不需要慢慢减低音量，因为内部有上拉电阻，MUTE 引脚可以悬空或是外接正电源。

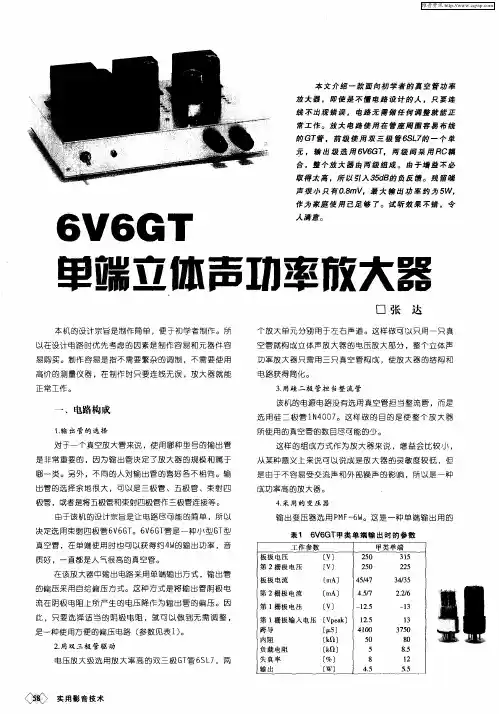

6V6GT单端立体声功率放大器
由于该机的设计宗 旨是让电路尽可能的简单 ，所以
决 定选 用 束 射 四 极 管 ６ ６ Ｔ ６ ６ Ｔ 是 一 种小 型 Ｇ 型 ＶＧ 。 Ｖ Ｇ管 Ｔ 真空 管 ，在 单 端 使 用 时 也 可 以获 得 约 ４ 的 输 出 功 率 ，音 Ｗ 质 好 ，一 直 都 是 人 气 很高 的真 空 管 。
３ Ｏ ｍ ２ Ｏ ｍ ５ ｍ 。底 板 的 加 工 图 如 图 ２ 示 。 底板 ０ｍ ｘ ０ｍ ｘ ０ｍ 所
采 用 横 向放 置 。在 底 板 加 工 完 之 后 ，最 好 用 清 洁 剂 和 水
２用 双 三 极 管 驱 动 ．
第 １栅 极 输 入 电 压 （ ｅｋ Ｖｐａ ） 跨 导 内 阻 负 载 电 阻 失 真 率 输 出 ［ ］ Ｓ （Ｑ］ ｋ ［Ｑ］ ｋ （ ］ ％ ［ ］ ｗ
电 压 放 大 级 选 用放 大 率 高 的双 三 极 Ｇ 管 ６ Ｌ Ｔ Ｓ ７，两
的偏 压 采 用 自 给 偏 压 方 式 。这 种 方 式 是 将 输 出 管 阴极 电
板 极 电流 第 ２栅 极 电 流 第 ｌ 极 电 压 栅
流在 阴极 电阻上所产 生的电压降作为输出管 的偏压 。因
此 ，只 要 选 择 适 当 的 阴 极 电 阻 ，就 可 以 做 到 无 需 调 整 ， 是 一 种 使 用方 便 的偏 压 电 路 （ 数 见 表 １ 。 参 ）
元 ．输 出级 选 用６ ６ Ｖ ＧＴｔ两 级 阃 采 甩 Ｒ ｃ耦
合 ， 整 个 放 大 器 曲 两 级 组 成 。 由 于增 益 不 必 取 得 太 高 ｔ所 以 ｓ 入３ ｄ ｌ ５ Ｂ的 负 反 馈 。 残 翟 噪 声 很 小 Ｒ 有 ｏ８ ．ｍＹＩ最 大 输 出 功 率 约 为 ５ 。 ｗ 作 为 家庭 使 用 已足 够 了 。 试 昕 效 果 不 错 。 令
TDA2030A立体声功率放大器制作指导
TDA2030A立体声功率放大器制作指导元器件准备:1.TDA2030A芯片-2个2. 电解电容 - 2200uf，25V - 2个3.电阻-1K欧姆-2个4.电阻-33欧姆-2个5.电阻-10欧姆-2个6. 电容 - 0.1uf - 2个7. 电容 - 100uf，25V - 2个8.可变电阻-500欧姆-2个9.音频输入插座-2个10.扬声器插座-2个11.PCB板12.连接线13.电源适配器步骤1:连接器件首先，将元器件连接到PCB板上。
首先连接两个TDA2030A芯片，确保他们正确安装在两个芯片座上。
然后将两个2200uf，25V的电解电容连接到芯片的边缘引脚和地线之间, 正极连接到边缘引脚，负极连接到地线。
接着，将两个1K欧姆电阻连接到芯片的非反馈引脚和地线之间。
再往下，将两个33欧姆电阻连接到芯片的输出引脚和扬声器插座之间。
然后将两个10欧姆电阻连接到芯片的输出引脚和地线之间。
然后将两个0.1uf电容连接到芯片的非反馈引脚和地线之间。
最后将两个100uf，25V的电容连接到芯片的扬声器插座和地线之间。
正极连接到扬声器插座，负极连接到地线。
步骤2:连接音频输入插座接下来，将两个音频输入插座连接到芯片的输入引脚和地线之间。
确保连接正确，左声道与左芯片连接，右声道与右芯片连接。
步骤3:连接电源适配器将电源适配器的正极连接到芯片的VCC引脚，负极连接到芯片的GND引脚。
步骤4:调整音量将两个500欧姆的可变电阻连接到芯片的输入引脚和地线之间。
步骤5:完成完成连接后，仔细检查每个连接是否正确，确保没有短路和松动的连接。
然后，将芯片安装在接线盒中，并用螺丝紧固它。
最后，将扬声器插头插入扬声器插座，将音频输入插头插入音频输入插座，接通电源适配器，打开音源，调节音量可正常操作。
以上就是使用TDA2030A芯片制作立体声功率放大器的步骤。
请务必小心操作，确保安全，以免损坏设备。
MIX3018_Prilimineary_datasheet_V1
3 1.55
VDD=5.0V
THD+N=1%,f=1KHZ,RL=4Ω
VDD=3.6V
PO
D 类模式输出功率
VDD=5.0V
THD+N=10%,f=1KHZ,RL=8Ω
VDD=3.6V
2.5 1.3 1.72 0.9
THD+N
GV PSRR SNR
Vn Dyn
η IQ
VDD=5.0V
1.45
THD+N=1%,f=1KHZ,RL=8Ω
1 / 10
TECH:13824328149 support1@

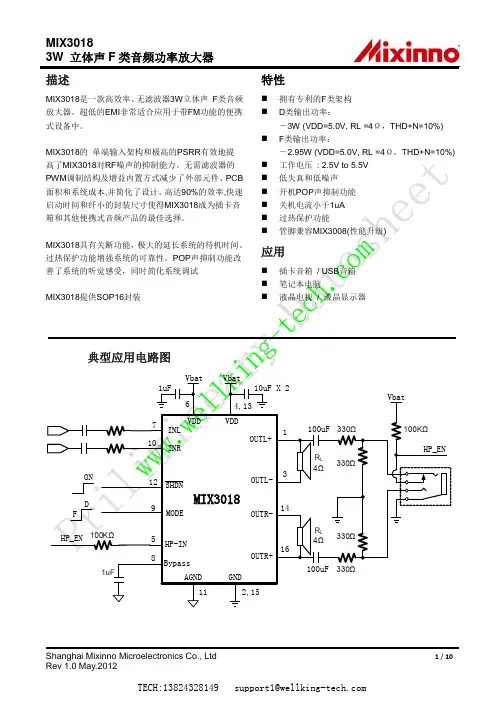

MIX3018 3W 立体声 F 类音频功率放大器
管脚排列
管脚描述
管脚
1 2,15
3 4,13
5 6 7 8 9 10 11 12 14 16
OUTL+ 1 PGND 2
16 OUTR+ 15 PGND
μV dB %
mA μA mV khz mS °C
Shanghai Mixinno Microelectronics Co., Ltd Rev 1.0 May.2012
4 / 10
TECH:13824328149 support1@
MIX3018 3W 立体声 F 类音频功率放大器
Symbol
θJA
Package
SOP16
MAX
115
UNIT
°C/W
Shanghai Mixinno Microelectronics Co., Ltd Rev 1.0 May.2012
3 / 10
TECH:13824328149 support1@
MIX3018 3W 立体声 F 类音频功率放大器

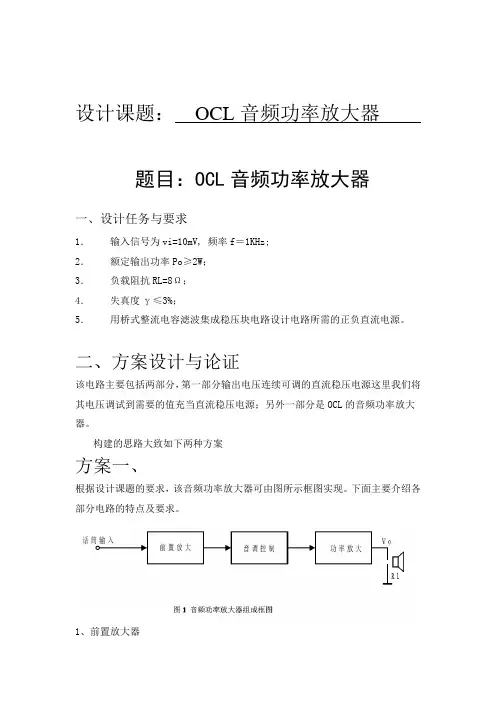

OCL音频功率放大器毕业设计
设计课题：OCL音频功率放大器题目：OCL音频功率放大器一、设计任务与要求1．输入信号为vi=10mV, 频率f＝1KHz;2．额定输出功率Po≥2W；3．负载阻抗RL=8Ω；4．失真度γ≤3%；5．用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源。
二、方案设计与论证该电路主要包括两部分，第一部分输出电压连续可调的直流稳压电源这里我们将其电压调试到需要的值充当直流稳压电源；另外一部分是OCL的音频功率放大器。
构建的思路大致如下两种方案方案一、根据设计课题的要求，该音频功率放大器可由图所示框图实现。
下面主要介绍各部分电路的特点及要求。
1、前置放大器音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。
声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。
一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。
所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。
另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形。
对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。
对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。
前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。
立体声功率放大器
用户指南
版权与声明
版权所有© 2014 Primare AB公司。 保留所有权利。 Primare AB Limstensgatan 7 21616 Limhamn Sweden 版本：A60/1 本指南所含信息在其出版时是正确的。但由于产品不断开 发和改进的需要，Primare AB 公司有权更改手册内容及 产品规格，恕不另行通知。 Primare（翩美）是 Primare AB 公司的商标。 本手册由 Human-Computer Interface Ltd. 撰写。
2
A60 立体声功率放大器用户指南
目录
欢迎！
4
快速入门
5
1 打开包装箱
5
2 放置
5
3 连接扬声器
5
4 连接输入端
5
5 连接电源
5
背板连接
6
技术规格
7
输出
7
输入
7
性能
7
概述
7
附加信息
8
最佳音效
8
煲机
8
RS232
8
触发输入/输出
8
索引
11
A60 立体声功率放大器用户指南
3
欢迎！
亲爱的音乐发烧友， 欢迎使用，感谢您选购 PRIMARE 60 系列产品。 此用户指南详细介绍如何进行设置以实现最佳音质，以及如何操作使用产品欣赏各种音源设备的音乐。 如果需要获得本指南未涵盖的支持和帮助，请联系当地的 Primare 授权经销商，或访问公司网站：。
触发输入/输出
通过触发输入和输出，可使用每款产品随附的触发/联动控 制线缆将 Primare 产品连接在一起，从而与 PRE60 同步 开机或待机。
毕业设计(论文)音频功率放大
毕业设计(论文)音频功率放大————————————————————————————————作者：————————————————————————————————日期：目录摘要 (1)绪论 (2)第1章功放的分类 (3)1。
1 甲类功放 (3)1。
2 乙类功放 (3)1.3 甲乙类功放 (3)第2章音频功率放大器的结构与方案选择 (4)2.1 放大电路的选择 (4)2.1.1OTL电路和OCL电路选择 (4)2.1.2OTL组成及工作原理 (5)2。
1。
3OTL的主要性能指标 (6)2。
2 电源电路的选择 (6)2。
3 芯片选择 (8)第3章各电路原理及其构成框图 (9)3.1 电源电路的设计与工作原理 (9)3。
1。
1 电源电路的设计 (9)3。
1。
2 电源电路的工作原理 (10)3.2 音频控制电路工作原理 (10)3.3 TDA2004引脚功能及工作原理 (11)3.3.1 TDA2004功放主要参数及实用电路图 (11)3。
3。
2TDA2004引脚功能的电压资料参数 (12)3。
4 整机工作原理 (13)第4章直流稳压电路仿真 (14)4.1 用EWB电源部分仿真 (14)4。
2 电源电压进行验证 (14)第5章实物制作 (15)5.1 用Protel 99 SE制作PCB板 (15)5。
1.1 原理图的绘制 (15)5。
1。
2PCB板的制作 (16)5。
2PCB板的腐蚀 (17)5.3 元器件的检测 (17)5。
4 元器件的焊接 (18)第6章电路性能的检测 (19)6。
1 电源电路检测 (19)6。
2 整体电路调试 (19)总结 (20)参考文献 (22)附录一 (23)附录二 (24)摘要本设计用芯片TDA2004设计一种OTL功放电路,具有音量控制、高音控制、左右声道均衡控制双声道音频功率放大器,带整流器,可以直接输入交流电，也可以直接输入直流电.输入输出可采用和电子实验套件相兼容的插针，扩展方便。
【2017年整理】音频功率放大器电路图
音频功率放大器的组成.1 整体电路原理本立体声功率放大器所用的核心芯片是国际通用高保真音频功率放大集成电路TDA2030A。
本电路由三个部分组成，即电源电路、左右声道的功率放大器及输入信号处理电源（四运放）。
电源变压器将220V交流电降为双12V低压交流电，经桥式整流后变为±18V的直流电，作为功放及运放的供电电源，D5、R29组成电源指示电路，以指示电源是否正常，开关K为电源开关。
表一元件清单2.2 电源部分本设计是由TDA2030构成的双声道功率放大器，左右声道对称，TDA2030是一种单声道集成功率放大器，采用单电源或双电源供电方式，电路中主要构成框架如下：前置放大采用GL324四运放的两路运放的负反馈放大，放大倍数为10倍，后经过RC滤波电路组成的高低音调节，在经过平衡和电量调节输入功放芯片即TDA2030。
电路框图整流电路：桥式整流电路的作用是利用单向导电性的整流元件二极管，将正负交替的正弦交流电压整流成为单向脉动电压。
但是，这种单向电压往往包含着很大的脉动成分，距离理想的直流电压还差得很远。
稳压电路：稳压电路的作用是采取某些措施，使输出的直流电压在电网电压或负载电流发生变化时保持稳定。
设计中是利用变压器将电网上面220V的交流电降为双12V低压交流电，再经过桥式整流把12V的交流成分整流成±18V的直流电，经过滤波滤除直流成分中的交流部分，考虑到芯片电源电压要求比较宽泛本设计中没有采用稳压部分。
2.3 前置放大部分前置放大器是各种音源设备和功率放大器的连接设备，起到信号放大的作用。
音源信号在经过前置放大器的放大后，就可以直接送入功率放大器，使功率放大器能正常工作。
前置放大器还可以对信号的频率进行调节和控制。
本设计的前置放大部分是采用GL324四运算放大芯片的负反馈实行的。
优点在于其在分压偏置电路中利用负反馈的原理以稳定放大电路的工作，此外还可以增加增益的稳定性，减小非线性失真，展开频带及控制输入输出阻抗。
课程设计报告--音频功率放大器设计
课程设计报告--音频功率放大器设计音频功率放大器设计报告一、引言音频功率放大器是电子工程领域中的一个重要组成部分，它能将输入信号放大并驱动扬声器输出高质量的音频信号。
音频功率放大器设计的主要目标是提高音频信号的功率，同时保持音频信号的稳定和高保真度。
本报告将介绍一个音频功率放大器的设计过程，包括电路设计、原理图设计、仿真和测试结果等。
二、电路设计1. 器件选择首先需要选择适合的放大器芯片和其他必要的元件。
在音频功率放大器设计中，常用的芯片有TDA2030、TDA2050等，选择芯片时需考虑芯片的功率输出、输入电压、高保真度等参数。
2. 电路图设计根据所选芯片的数据手册和设计要求，进行电路图的设计。
电路图设计主要包括输入电路、放大电路、输出功率放大电路等部分。
在设计过程中应注意信号的阻抗匹配、滤波等问题。
三、原理图设计根据电路设计，绘制电路的原理图。
原理图将各个部分的连接关系以及元件的数值等信息展示出来，为后续的仿真和测试提供便利。
四、仿真基于设计好的原理图，进行电路仿真。
使用仿真软件（如Proteus、Multisim等）对电路进行仿真，验证放大器的性能指标，包括功率输出、频率响应、失真度等参数。
五、测试结果根据仿真结果，制作音频功率放大器的实物电路，并进行测试。
测试包括输入信号的幅值、频率、输出功率、失真度等参数的测量。
根据测试结果，评估设计的音频功率放大器的性能和有效性。
六、总结通过本次课程设计，了解了音频功率放大器的设计过程，掌握了电路设计、原理图设计、仿真和测试等技能。
同时也深入了解了音频功率放大器的重要性和应用领域。
在今后的学习和工作中，将进一步拓展音频功率放大器设计的知识，不断提高设计水平，为音频领域的发展做出更大的贡献。
参数手册-HWD2108——立体声105mW音频功率放大器
HWD2108 ——立体声105mW音频功率放大器●产品概述--- HWD2108是一款优异的立体声音频功率放大器，使用5V直流电源时，可以为16Ω负载提供105mW的连续平均功率，失真（THD+N）小于0.1％。
--- HWD2108不需要耦合电容和自举电容，因此非常适用于手机和其他以小功耗作为主要指标的低电压便携式系统。
--- HWD2108单位增益稳定，可以通过外部电阻进行增益设置。
●技术规格·总谐波失真+噪声（1KHz 105mW 16Ω）0.1％（典型）·总谐波失真+噪声（1KHz 70mW 32Ω）0.1％（典型）·输出功率 PO （5V & 0.1％ THD＋N）32Ω70mW （典型）●功能特色·开关机噪声抑制·电源电压2.0~5.5V工作·不需要输出耦合电容，缓冲器网络和自举电容·优异的电源抑制比·单位增益稳定·低电平有效的关断模式·提供MSOP、SOP封装●应用范围·耳机放大器·台式机·麦克风前置放大器·便携式电子设备●工作范围·温度范围﹣40℃～85℃·电源电压 2.0V≤V DD≤5.5V●典型应用●管脚定义● 极限参数·电源电压 6.0V·贮存温度 －65℃～＋150℃·功耗 内部限制·ＥＳＤ承受能力（人体模式） 3500V·ＥＳＤ承受能力（机械模式） 250V·结 温 150℃● 电学特性·电学参数（V DD ＝5V ）除特殊说明外，极限参数在T A ＝25℃时得出，以下相同。
符号参数 条件 最小典型 最大 单位I DD静态电源电流 V IN ＝0V , I O ＝0A 1.2 3 mA P TOT总功耗 V IN ＝0V , I O ＝0A 6 16.5 mW V OS输出失调电压 V IN ＝0V , 无负载 -50 10 50 mVIbias 输入偏置电流 10 pAP O 输出功率 THD=0.1%（最大）f=1kHz R L =16Ω R L =32Ω 60 105 70mWTHD+N 总谐波失真＋噪音 V O =3.5Vpp （at 0 dB ） f=1kHz, R L =16Ω0.05 % Crosstalk 通道分离度 R L =32Ω, P O =70mWrms 75 dBPSRR 电源抑制比 Cb=1.0uF , V ripple =100mV PP f=100Hz89 dB SNR 信噪比 V O =3.5Vpp （at 0 dB ） 105 dB C i 输入电容 3 pF C L 容性负载 200 pF·电学参数（V DD ＝3.3V ）除特殊说明外，极限参数在T A ＝25℃时得出，以下相同。
音频功率放大器设计与制作
引言 (1)第一章课题概况 (3)§1.1 课题设计要求 (3)§1.2 毕业设计目的 (3)第二章音响技术简介 (4)§2.1人耳的听觉特性 (4)§2.2高保真度 (4)第三章高保真音响的原理介绍 (6)§3.1设计思路 (6)§3.2滤波器的介绍 (6)§3.3功率放大器的介绍 (7)§3.4 音频功率放大器 (8)§3.5 电源 (14)第四章焊接与调试 (15)§4.1电路的焊接 (15)§4.2电路的调试 (15)第五章全文总结和展望 (16)§5.1总结 (16)§5.2展望 (16)致谢..................................................................................... 错误!未定义书签。
参考文献................................................................................... 错误!未定义书签。
附录........................................................................................... 错误!未定义书签。
人们总是喜欢用听音乐的方式来放松工作中的疲劳，或者欢聚庆祝，或者陶冶情操。
随着改革开放的深入，经济的快速增长和城市规模的不断扩大，人类的生活水平也都相应的提高了，人们懂得了听音乐来缓解生活中所带来的各种巨大压力，通过解放神经来提高自己的生活水平，如今的市场上有着许许多多，琳琅满目的音响品牌，具体那些好，商家各执一词，消费者也很难选择，因此，通过此次设计，可以解决消费者难以选择的麻烦，直接自己动手制作，了解音响的结构和特点，不光扩大了自己的知识面，从制作到完成作品，最后欣赏自己的作品，简直有种说不出的美妙感觉，连上CD机，放上自己喜欢的音乐，来享受音乐的魅力，从而能缓解压力，使心情放松，能更好的投入工作，从而提高自己的生活水平。
MIX3015 6.5W 立体声 D 类音频功率放大器说明书
描述MIX3015是一款高效率、无滤波器6.5W 立体声D 类音频放大器。
MIX3015的 差分输入架构和极高的PSRR 有效地提 高了MIX3015对RF 噪声的抑制能力。
防破音功能解决了不同音源输出幅度不一致的问题，同时带来不失真的完美音乐享受。
无需滤波器的PWM 调制结构及增益内置方式减少了外部元件、PCB 面积和系统成本,并简化了设计。
高达90%的效率,快速启动时间和纤小的封装尺寸使得MIX3015成为蓝牙音箱和其他便携式音频产品的最佳选择。
MIX3015具有关断功能，极大的延长系统的待机时间。
过热保护功能增强系统的可靠性。
POP 声抑制功能改善了系统的听觉感受，同时简化系统调试MIX3015提供带散热片的ESOP16封装特性⏹输出功率：－6.5W (VDD=6.0V, RL =2Ω，THD+N=10%) －5.3W (VDD=5.0V, RL =2Ω，THD+N=10%) ⏹ 工作电压 : 2.5V to 6.0V ⏹ 低失真和低噪声 ⏹ 开机POP 声抑制功能 ⏹ 关机电流小于1uA ⏹过热保护功能应用⏹ 蓝牙音箱⏹插卡音箱 / USB 音箱典型应用电路图ON 789OFF管脚排列OUTL+PGNDOUTL-PVDDNCN SHDNBypassINL-INL+OUTR+PGNDOUTR-PVDDAGNDINR-INR+管脚描述管脚符号I/O描述1 OUTL+ O左通道正输出端2,15 PGND 功率地线3 OUTL- O左通道负输出端4,13 PVDD 功率电源5 NCN I防破音控制管脚（高电平为打开防破音）6 Bypass 旁路电容管脚7 INL- I左通道信号负极性输入8 INL+ I左通道信号正极性输入9 INR+ I右通道信号正极性输入10 INR- I 右通道信号负极性输入11 AGND 模拟地线12 SHDN I 系统关断（低电平关机，高电平功放工作）14 OUTR- O右通道负输出端16 OUTR+ O右通道正输出端Shanghai Mixinno Microelectronics Co., Ltd订货信息料号封装表面印字包装MIX3015 ESOP16MIX3015 XXXXXXX2500颗/卷绝对最大额定值V DD 供电电压 -0.3V to 6.3V V I 输入电压 -0.3V to V DD +0.3V T A 工作温度 -40°C to 85°C T J 结温 -40°C to 125°C T STG 储存温度 -65°C to 150°C T SLD焊接温度300°C, 5sec推荐额定值MIN MAX UNITV DD 供电电压 VDD 2.5 6.0 VV IH SHDN高电平 V DD = 5.0V 1.65 V V IL SHDN低电平 V DD = 5.0V 0.6 VV IH NCN高电平 V DD = 5.0V >4/5 VDD V V ILNCN低电平V DD =5.0V< 1/5 VDDV热阻参数Parameter Symbol Package MAX UNIT热阻(Junction to Ambient) θJA ESOP16 90 °C/W 热阻(Junction to Case)θJCESOP16 11 °C/WShanghai Mixinno Microelectronics Co., Ltd电性参数(VDD =5V, Gain=20dB, R L =8Ω, T =25°C, unless otherwise noted.)Symbol Parameter TestConditions MINTYPMAX UNIT V IN电源电压 2.5-6.0V P O输出功率THD+N=10%,f=1KHZ,R L=4ΩV DD=5.0V 3.2WV DD=3.6V 1.6THD+N=1%,f=1KHZ,R L=4ΩV DD=5.0V 2.6WV DD=3.6V 1.3THD+N=10%,f=1KHZ,R L=2ΩV DD=5.0V 5.2WV DD=3.6V 2.6THD+N=1%,f=1KHZ,R L=2ΩV DD=5.0V 4.2WV DD=3.6V 2.2THD+N 总谐波失真＋噪声V DD=5.0V, P O=1W, R L=4Ωf=1KHz0.05%V DD=3.6V, P O=0.5W, R L=4Ω0.05V DD=5.0V, P O=2W, R L=2Ωf=1KHz0.06%V DD=3.6V, P O=1W, R L=2Ω0.06G V增益 Ri=22K23.5 dBPSRR 电源纹波抑制比VDD=5.0V ±200mVp-p f=1KHz 65 dB SNR 信噪比V DD=5.0V,Po = 3W, G V=24dB f=1KHz 89 dB Vn 残余噪声V DD=5.0V,Input floating withC IN=0.1μF, Rin=150KA-weighting 110μVNo A-weighting 150 Dyn 动态范围V DD= 5.0V,THD+N=1% f=1KHz 86 dB η效率R L=2Ω, Po=4.5Wf=1KHz85%R L=4Ω, Po=2.5W 90I Q静态电流V DD=5.0VNo Load12mAV DD=3.0V 8I SD关断电流V DD=2.5V to 4.2V V SD=3.3V 1 μAVos 失调电压V IN=0V, V DD=5V 10 mV Fosc 工作频率 350 khz Tst 启动时间Bypass capacitor =1uF 100 mS OTP －No Load, JunctionTemperatureV DD=5.0V200°C OTH － 30Shanghai Mixinno Microelectronics Co., Ltd 典型特征曲线(VDD =5V, Gain=23.6dB, R L =4Ω, T =25°C, unless otherwise noted.)THD+N vs Output Power THD+N vs Output PowerTHD+N VS FREQUENCYCross-TalkNOISE FLOOR FFTFrequency Response20m 100m 500m 1W20k5001k 2k5k Hz-50-85-80-75-70-65-60-55TT TT -120-110-100-90-80d B V1020=4ohm Gain=23.6dB =4ohm Gain=23.6dBShanghai Mixinno Microelectronics Co., Ltd 应用信息输入电阻(Ri)MIX3015的增益由音量调节控制的输入电阻(RI)和反馈电阻RF)控制。
英锐芯电子 3W 双通道立体声音频功率放大器 LM4863 数据手册说明书
深圳市英锐芯电子科技有限公司3W双通道立体声音频功率放大器LM4863LM4863简介数据手册版本V1.0电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座1308深圳市英锐芯电子科技有限公司3W双通道立体声音频功率放大器LM4863芯片功能说明：实物图：ØLM4863是一双路音频功率放大器，它能够在5V电源电压下给一个4Ω负载提供THD小于10%、最大平均值为3W的输出功率。
另外，在驱动立体声耳机时耳机输入引脚可以使放大器工作在单边模式。
ØLM4863是为提供高保真音频输出而专门设计的，它仅仅需要少量的外围器件，为简化音频系统设计，LM4863集双路桥式扬声器放大器和立体声耳机放大器与一体。
LM4863还有外部控制的关断模式，立体声耳机放大模式和热保护关闭模式，还有减少开机噪音功能。
芯片功能主要特性：Ø立体声耳机放大器模式Ø开机噪声抑制系统Ø增益稳定Ø热关闭保护模式Ø待机电流33mAØ掉电模式电流190uAØ宽工作电压范围2.2V-5.5VØ在单端模式下，负载32Ω，输出平均功率为75mW时，最大失真度为0.5%芯片基本应用：Ø手提电脑Ø台式电脑Ø多媒体监视器Ø便携式视频系统LM4863内部原理框图：电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座130813W双通道立体声音频功率放大器LM4863典型应用图电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座130823W双通道立体声音频功率放大器LM4863封装引脚图LM4863引脚描述电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座130833W双通道立体声音频功率放大器LM4863极限参数电气参数桥式工作模式（如没另外说明，均为VDD=5V，T A=25℃）电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座130843W双通道立体声音频功率放大器LM4863单端工作模式电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座130853W双通道立体声音频功放LM4863芯片封装尺寸如没有特别提示，所有尺寸标注均为：（毫米）电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座13086。
音频功率放大器设计实验报告_需要的进啦!!!!要点
第一节实训目的实训是通过对培训对象比较集中、系统的专业技能培训，使其具有一定的专业操作技能。
对于电子信息工程专业的学生，实训的目的在于通过集中、系统的培训使学生了解和掌握电子元件的认外形、特征及一些常用电子元件的运用，了解和掌握常用操作工具（如电烙铁、万用表、吸锡器、斜口钳等）和常用实验仪器设备（如函数发生器、示波器等）的原理和使用。
与此同时掌握电子元件检测、焊接技术和调试技术，使理论与实践相结合，进一步提升自己的专业知识，最后真正的掌握一门技术。
第二节 TDA2030简介TDA 2030A：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。
TDA 2030 集成电路的另一特点是输出功率大，而保护性能以较完善。
根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。
另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。
TDA 2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。
该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。
该电路可供低频课程设计选用。
TDA2030A主要参数：工作电压：±6～22V静态电流：<50mA输出功率：18W，当V=±16V，RL=4Ω时谐波失真：0.05%，当f=15kHz，RL=8Ω时闭环增益：26dB，当f=1kHz时开环增益：80dB，当f=1kHz时频响范围：40～14000HzTDA2030电路特点：[1].外接元件非常少。
LTK5206_F类2X7.8W_双声道立体声音频功率放大器SOP-16
LTK52062019.03修订LTK5206 2⨯7.8W 、高耐压_F类、双声道音频放大器管脚说明及定义OUTPL PGND OUTNL PVDDLBottom ViewNCVDD INL BYPASSMODEINR GND ENPVDDR OUTNR PGND OUTPR Top View⏹ 性能特性曲线图1：Input Amplitude VS. Output Amplitude图2：THD+N VS .Output Power Class_D1010010001000010100100010000O u t p u t A m p l i t u d e (m V r m s )Input Amplitude （mVrms ）VDD=5V RL=4Ω+33uH Class_DInput Amplitude VS Output Amplitude 0.010.11101000.1110T H D +N %Output Power （W ）VDD=7V RL=3Ω+22uH Class_D VDD=6V RL=3Ω+22uH Class_D VDD=5V RL=3Ω+22uH Class_D VDD=4.2V RL=3Ω+22uH Class_DTHD+N VS Output Power图3：THD+N VS .Output Power Class_D图4：THD+N VS. Output Power Class_AB图5：Frequency VS.THD+N图6：Power Crrent VS. Suppy Voltage图7：Input Voltage VS. Maximum Output Power图8：Frequency Response0.010.11101000.1110T H D +N （%）Output Power （W ）VDD=7V RL=4Ω+33uH Class_D VDD=6V RL=4Ω+33uH Class_D VDD=5V RL=4Ω+33uH Class_D VDD=4.2V RL4Ω+33uH Class_DTHD+N VS Output Power0.010.11101000.1110T H D +N (%)Output Power （W ）VDD=5V RL=4Ω Claas_AB VDD=4.2V RL=4Ω Claas_ABOutput Power VS THD+N%0.0010.010.111010100100010000T H D +N %Frequency(HZ)VDD=5V PO=1W RL=4Ω+33uHFrequency VS THD+N %-6-5-4-3-2-1012310100100010000G a i n （d b ）Frequency(HZ)VDD=5V RL=4Ω Class_DFrequency ResponseEN 管脚是芯片使能脚位。
LM1876功率放大
一、LM1876立体声功放的电路原理图二、芯片概述：1、LM1876：功率放大集成电路采用了NS公司生产的双声道20W高保真功率放大器LM1876。
LM1876采用15脚TO-220封装，具有静噪、待机模式功能，（如下图2）LM1876的负载范围很宽。
在4～30Ω的范围内均能稳定地工作，LM1876的供电电压范围为±10～±25V，当供电电压降低时，影响的只是输出功率的大小，而对其他指标影响不大，LM1876的6、11脚为左／右声道静噪控制端，当这几脚接高电平（高于1.6V）时，LM1876内部电路执行静音操作，切断输出端的音频信号。
因此可以在这些引脚中与正电压之间接一个RC延时网络，使其在开机瞬间为高电平，输出电路无音频信号输出，延时一段时间后，再正常输出，以达到避免开机瞬间输出端电位失谐对扬声器的冲击。
图1 LM1876内部电路图图2 LM1876的电气特性图3 LM1876的外貌（根据他可以画它的封装）2、LF353：LF353的总体电路设计还是比较简洁的，此类拓扑在目前的功率运算放大器设计中是主流：输入放大级是由两只Ｐ沟道ＪＦＥＴ组成的共源极差分电路，并且用镜像恒流源做负载来提高增益；在输入差分放大级和主电压放大级之间是一个由射极跟随器构成的电流放大级，用来提高主电压放大级的输入阻抗和共源极差分电路的负载增益；主电压放大级是一个简单的单级共射级放大电路，为了保证放大器的稳定性，在主电压放大级的输出端到输入差分放大级的输出端加入了一个电容补偿网络，跟补偿电容并联的二极管保证单级共射极放大电路构成的主电压放大级不进入饱和状态工作；输出电流放大级是ＮＰＮ和ＰＮＰ构成的互补射极跟随器，两个１００Ω的电阻用来稳定输出电流放大级的静态电流，２００Ω的电阻用来限制输出短路电流。
图4 LF353的内部详细电路图参数说明产品宽度：3.91mm产品长度：4.9mm产品高度：1.58mm供应商封装：SOIC典型双电源电压：±5, ±9, ±12, ±15V典型增益带宽积：3MHz典型电压增益：100dB典型输入噪声电压密度：18nV/rtHz典型非反相输入噪声电流密度：0.01pA/rtHz 制造商类型：宽带放大器安装：表面安装引脚数目：8最大双电源电压：±18V最大工作温度：70°C最大电源电流：6.5mA最大输入偏置电压：10mV最大输入偏置电流：0.0002μA电源类型：双路图5 LF353外面封装图（尺寸要求）三、生成的PCB板的图图6 LM1876 立体声功放电路PCB图四、由原理图所生成的附加图图7 LM1876原理图的图形（在原理图库所画）图8 由原理图生成的.XLS文件（元件清单说明原理图上有42个元器件）图9 所画LM1876的封装TO-220-15的封装图图10 所画的发光二级管的封装（将原来的A、K管脚换为了1、2）图11 所画的。
CS3818 无电感15W双声道立体声D类音频功率放大器
BSPL
PBTL 选择
OUTPL
OUTNL FB LINP LINN PWM
增益控制
PGND GVDD PVCCL PVCCL
OUTNL FB
PLIMIT
逻辑
BSNL
OUTPLFB
栅驱动
OUTNL
/FAULT /SD MUTE GAIN0 GAIN1 PLIMIT TTL
缓冲器 增益控制 参考基准 上电保护逻辑 温度检测 短路检测 直流检测
版本：S-2016-04-B
第 2 页 共 11 页
M OS 电 路
CS3818
2. 3、引脚排列图
2. 4、引脚说明与结构原理图 引脚 1 符 号 功 能 属性 I /SD 待机逻辑输入，接高电平时通过 100k 接到 AVCC 漏极输出用于显示短路或者直流检测故障，电压接 近 AVCC ， 短路故障可以通过连接 /FAULT 和 /SD 引 脚来自动恢复，否则，短路和直流检测故障必须通 过 PVCC 重置 左声道正输入 左声道负输入 增益选择低位，接高电平时通过 100k 接到 AVCC 增益选择高位，接高电平时通过 100k 接到 AVCC 模拟电源 模拟地，连接到散热片 上管栅驱动电压，同时作 PLIMIT 端电源 功率限制电平调整，通过在 GVDD 和 GND 之的电 阻分压来设置限制功率大小；连接到 GVDD 则无 功率限制功能 右声道负输入 右声道正输入 静音逻辑输入，悬空或低电平为电路正常工作，高 电平为静音 , 接高电平时通过 100k 接到 AVCC 并联 BTL 模式开关，接高电平时通过 100k 接到 AVCC 右声道功率电源，左右声道电源输入内部相连
3、 电特性
3. 1 、 极限参数 除非另有规定， T amb = 25℃ 参 数 名 称 电源电压 极限 输入 电压 /SD,GAIN0,GAIN1,PBTL,/FAULTMUTE PLIMIT RINN, RINP, LINN, LINP Tamb Tst g R VIN 符 号 PVCC AVCC 额 定 值 -0.3~30 -0.3~V CC +0.3 –0.3~GVDD+0.3 –0.3~5.3 -40~85 -65~150 ＞ 3.2 ℃ ℃ V 单位 V
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业论文（设计）立体声功率放大器设计院系：传媒技术学院专业：电子信息工程班级：B1001班姓名：肖奇峰学号：***********指导教师：梁**2014年5月4日立体声功率放大器设计The Design of Stereo Power Amplifier摘要随着社会的发展，人们的追求，现代人对听觉的水平要求越来越高，所以对音响的音质真实性要求越来越多，并对音频信号进行适当加工修饰，使声音音质真实优美动听。
因此，我们这次的主要研究对象是立体声功率放大器，功率放大器是在音响系统中把微弱的音频信号放大到足以驱动喇叭单元工作，重放出人耳能听到的声音的设备。
本次设计主要是采用功放芯片LM1875芯片设计的功率放大器，他在应用场合能提供非常低的失真度和高质量的音色，还具有高增益、快转换速率、宽功率带宽、大输出电压摆幅、大电流能力和非常宽的电源范围等特性。
功放部分的外围结构比较简单，整个功放分为前级放大、音调控制、中级放大和后级放大。
电源部分为对偶式整流电路，分别输出两个不同的电压给功放供电。
本次设计的功放可用于家庭音响，立体声唱机等。
关键字：立体声集成功放功率放大器AbstractWith the development of society, people's pursuit, the modern requirements for hearing level is getting higher and higher, so the sound quality requirements more and more authenticity, so the sound quality requirements more and more authenticity. And appropriate modification of audio signal, to make the sound quality real and beautiful. Therefore, the main research object is stereo power amplifier; the power amplifier is the equipment that audio signal amplification to drive the loudspeaker unit work in sound system, reproducing the human ear can hear the sound. The design of power amplifier focused on using the power amplifier chip LM1875 to design, it was able to provide application with very low distortion and high-quality sound, but also has a high gain, fast conversion rate, wide bandwidth, large output voltage swing, large current capability and a very wide power rang of power and other characteristics. Peripheral structure of power amplifier is relatively simple; the power amplifier is divided into a front amplifier, tone control, intermediate amplification and after amplification. The power part is the dual power rectifier circuit, respectively two different output voltages to the power amplifier power supply.The design of the power amplifier can be used for home audio, stereo record player etc.Keywords:Stereo Integrated power amplifier Amplifier摘要 (I)Abstract .......................................................... I I 绪论 . (1)1 音响技术的发展 (2)1.1 音响 (2)1.2 音响发展历史 (2)1.3 家庭组合音响的种类 (3)2 功率放大器与集成运放 (4)2.1 功率放大器 (4)2.2 集成运放 (8)3 方案设计 (9)3.1 整体电路设计框图 (9)3.2 设计指标 (9)3.3 方案选择 (9)4 集成功放LM1875与NE5532简介 (11)4.1 集成功放LM1875 (11)4.2 集成功放NE5532 (13)5 电路设计与工作原理 (15)5.1 电路设计 (15)5.2 电路工作原理 (17)6 功放制作与测试 (18)6.1 功放制作 (18)6.2 测试及分析 (19)参考文献 (21)致谢 (22)附录1 (23)附录2 (24)音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。
回顾一下功率放大器的发展历程，对我们广大音响爱好者来说也许是一件饶有趣味的事情。
早期的放大器几乎全用锗管来制作，但由于锗管工艺上的一些原因，使得放大器中所用的晶体管，尤其是功放管性能指标不易做得很高，例如，共发射极截止频率的典型值为4kHz，大电流管的耐压值一般在30V一40V左右。
这样，放大器的频率响应也就很狭窄，其3dB截止频率通常在10kHz左右，大大影响了音乐中高频信号的重现。
再加上功放管的耐压、电流和功耗三个指标相互制约，制作较大功率的OTL或OCL放大器不易寻到三个指标都满足要求的管于，所以不得不采用变压器耦合输出。
变压器的相移又使电路中加深度负反馈变得很困难，谐波失真得不到充分的抑制，因此这一时期的晶体管放大器音质是很差的[1]。
随着半导体工艺的逐渐成熟，大电流、高耐压的晶体管品种日益增加，越来越多的功率放大器采用了无输出变压器的OCL电路或OTL电路。
最初的大功率PNP管是锗管，而NPN管是硅管，两者的特性差别非常显著，电路的对称性很差，人们更多采用的是准互补电路，通过小功率硅管与一只大功率的NPN硅管的复合，得到一只极性与PNP管类似的大功率管，降低了电路因对称性差而招至的失真。
到了六十年代末，大功率的PNP硅管商品化的时候，互补对称电路才得到广泛的应用。
元器件的进步使晶体管功率放大器的技术指标产生了质的飞跃，在主观音质评价方面，也改变了过去人们对晶体管功放的看法，无论是在厅堂扩音、电台节目制作还是家庭重放，晶体管功放都被大量地采用，首次在数量上以压倒性的优势超过了电子管功放。
现在的科技发展迅速，新的技术飞跃往往是新材料、新理论、新方法的出现之后产生的，音频放大器同样也不会例外。
在科技日新月异的时代，我们有理由期待更完美的功率放大器的出现[2,3]。
1 音响技术的发展1.1 音响音响是指除了人的语言、音乐之外的其他声响，包括自然环境的声响、动物的声音、机器工具的音响、人的动作发出的各种声音等。
音响大概包括功放、周遍设备（包括压限器、效果器、均衡器、VCD、DVD等）、扬声器（音箱、喇叭）调音台、麦克风、显示设备等等加起来一套。
其中，音箱就是声音输出设备、喇叭、低音炮等等。
一个音箱里包括高、低、中三种扬声器，三种但不一定就三个[4]。
1.2 音响发展历史音响技术的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。
1906年美国人德福雷斯特发明了真空三极管，开创了人类电声技术的先河。
1927年贝尔实验室发明了负反馈技术，使音响技术的发展进入了一个崭新的时代，比较有代表性的如威廉逊放大器，较成功地运用了负反馈技术，使放大器的失真度大大降低。
上世纪50年代，电子管放大器的发展达到了一个高潮时期，各种电子管放大器层出不穷。
由于电子管放大器音色甜美、圆润，至今仍为发烧友所偏爱。
上世纪60年代晶体管的出现，使广大音响爱好者进入了一个更为广阔的音响天地。
晶体管放大器具有细腻动人的音色、较低的失真、较宽的频响及动态范围等特点。
上世纪60年代初，美国首先推出音响技术中的新成员——集成电路，到了70年代初，集成电路以其质优价廉、体积小、功能多等特点，逐步被音响界所认识。
发展至今，厚膜音响集成电路、运算放大集成电路被广泛用于音响电路。
上世纪70年代中期，日本生产出第一只场效应功率管。
由于场效应功率管同时具有电子管纯厚、甜美的音色以及动态范围达90dB、THD＜0.01％（100kHz 时）的特点，很快在音响界流行。
现今的许多放大器中都采用了场效应管作为末级输出[5]。
1.3 家庭组合音响的种类通常所讲的组合音响有台式组合音响和落地式组合音响两大类。
由于要求组合音响有比较高的声音质量，所以它的两只音箱一般体积都较大。
按主机的结构（层数）划分，音响有一体的和分层的两类。
在一体的组合音响中，它的各部分电路（包括电唱机）都在一个外壳之中，这种结构一般用于低档的组合音响中。
在分层的组合音响中，根据机器的档次不同所分的层数也不一样。
分层较多的组合音响中有：电唱机一层、CD唱机一层、调谐器一层、双卡录放音座一层、音调控制器一层、主功率放大器一层。
在分层较少的组合音响中，电唱机、CD唱机各分一层，其他为一层。
微型化、数字化、专业化、影视化是家庭音响必然的发展趋势[4,5]。
2 功率放大器与集成运放2.1 功率放大器2.1.1 功率放大器的定义利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。
经过不断的电流及电压放大，就完成了功率放大。
功率放大器，简称“功放”。
很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。
