一氧化碳传感器模组
一氧化碳浓度传感器一氧化碳CO浓度传感
一氧化碳浓度传感器一氧化碳CO 浓度传感器一氧化碳CO 泄露检测探测器产品适用于各种环境和特殊环境中的一氧化碳CO 气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA 标准信号输出，继电器开关量输出。
一氧化碳浓度传感器一氧化碳CO 浓度传感器产品特性：气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体一氧化碳CO 气体检测原理电化学采样精度±2%F.S 响应时间<30S重复性±1%F.S 工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X3121.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA数字信号格式数据位:8;停止位:1;校验位:无;①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。
②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
一氧化碳浓度传感器一氧化碳CO浓度传感器技术参数：检测气体：空气中的一氧化碳CO气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。
一氧化碳CO气体传感器
ShenZhen hSengKaiAn leEctronic ecThnology o.c, TDL
Tel:400-8848984 Fax:0755-84506537 Email:info@ Web: No.9,Zhong inX oRad,8F-809,ShenZhen,China
T T L (标 配 ）0.4-2.0V D C (常 规 ）/4-20m A
数 据 位:8;停 止 位:1;校 检 位:无;
选型注意事项ATTENTION
传 感 器的选 型 是很重 要 的,如果传 感 器的选 型 和使用 场 地不匹 配的情 况， 会导 致 很多情 况 发生, 所 以 选用传 感 器时必 须 要注意 以 下几点:
应用市场MARKET
工业 现 场：石 油 石化、 化 工厂、 冶 炼厂、 钢铁厂 、 煤炭厂 、 热电厂 、 医药科 研 、制药 生 产车间 环境 监 测：污水治 理 、工业 气体过 程 控制、 锅 炉房、 垃 圾处理 厂 、隧道 施 工、输 油 管道 、 加气
站 、 地下燃 气 管道检 修 、室内 空 气质量 检 测、环 境 监测(大气 监 测） 科研安 防 ：学 校科研 、 楼宇建 设 、消 防 报警、 危 险场所 安 全防护 、 航空航 天 （无人 机)、军用设
7NE SIDE VIEW
3.5mm 1mm
4NE SIDE VIEW
7NE TOP VIEW
4NE TOP VIEW
接线示意图WIRING DIAGRAM
连接MAX232芯片转串口 RDE
TIN MAX232 TXD
ROUT
RXD
VOUT
GND GND
7NE电压输出型 VCC
连接采样单片机 RXD TXD 信号采样口 GND +5V
MQ-7一氧化碳传感器模块说明

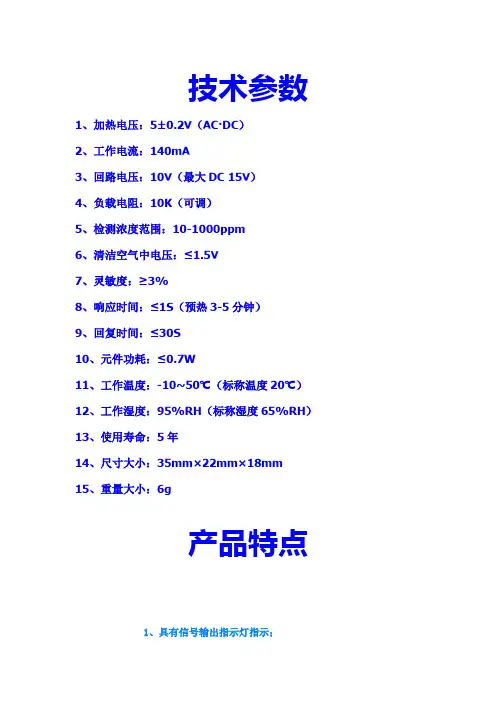

技术参数
1、加热电压：5±0.2V（AC·DC）
2、工作电流：140mA
3、回路电压：10V（最大DC 15V）
4、负载电阻：10K（可调）
5、检测浓度范围：10-1000ppm
6、清洁空气中电压：≤1.5V
7、灵敏度：≥3%
8、响应时间：≤1S（预热3-5分钟）
9、回复时间：≤30S
10、元件功耗：≤0.7W
11、工作温度：-10~50℃（标称温度20℃）
12、工作湿度：95%RH（标称湿度65%RH）
13、使用寿命：5年
14、尺寸大小：35mm×22mm×18mm
15、重量大小：6g
产品特点
1、具有信号输出指示灯指示；
2、双路信号输出（模拟量输出及高低电平信号输出）；
3、高低电平信号输出有效信号为低电平,可直接接单片机；
4、模拟量输出0~5V电压，浓度越高电压越高；
5、对一氧化碳气体具有很高的灵敏度和良好的选择性；
6、具有长期的使用寿命和可靠的稳定性；
7、快速的响应恢复特性；
应用：
主要用于家庭、工厂、地下作业室内一氧化碳气体采集检测；提供参考例程、电路图和详细的使用说明书。
Solidsens速丽德一氧化碳传感器 4CO-500
.
工作条件
工作温度
-20 oC to 50 oC
工作湿度 工作压力
15 to 90 %RH（无冷凝） 90 to 110 kPa
偏压
0 mV
储存时间 储存温度 使用寿命 质保期
6 个月（专用包装盒中） 0 oC to 20 oC 空气中 2 年 交货后 18 个月
Classic Line 4-CO-500 Sensor
一氧化碳传感器 0-500 ppm
性能表征
产品型号 量程 最大荷载 灵敏度 基线（20 oC） 基线漂移 (-20 to 40 oC) 分辨率 响应时间 (T90) 线性度 长期稳定性
CLE-0052-400 0 to 500 ppm 2000 ppm 0.070 ± 0.015 µA/ppm < ± 0.2 µA 相当于 0 to 3 ppm
深圳市深国安电子科技有限公司
地址：广东省深圳市龙华新区牛栏前大厦Ｃ５０７ 蒋小姐：１３４ ２８７６ ２６３１ 电话：８６ ７５５－８５２５８９００ 网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎ ｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ
Classic Line 4-CO-500 Sensor
温度影响
Output (% of Signal @ 20 0C)
Output vs Temperature
140
120
100
80
average
60
+ 95% 20
0
-40
-20
0
20
40
60
Temperature (0C)
微雪电子 MQ-7 一氧化碳气体传感器用户手册说明书
MQ-7 Gas Sensor用户手册
1.产品特性
原理：MQ-7气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。
当传感器所处环境中存在一氧化碳气体时，传感器的电导率随空气中一氧化碳气体浓度的增加而增大。
2.主要用途
家庭用气体泄漏报警器，工业用一氧化碳气体报警器和便携式气体检测器
3.接口说明
4.操作与现象
下面，以接入我们的开发板为例。
①
②
③让传感器先预热一分钟。
④把传感器放入含有一氧化碳气体的装置中，模块上的信号指示灯点亮。
把
传感器从一氧化碳气体装置中取出，模块上的信号指示灯熄灭。

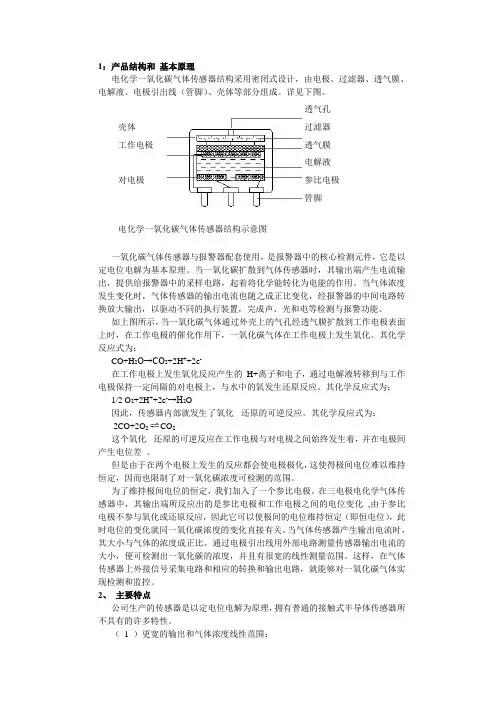

电化学传感器结构
1：产品结构和基本原理电化学一氧化碳气体传感器结构采用密闭式设计，由电极、过滤器、透气膜、电解液、电极引出线（管脚）、壳体等部分组成。
详见下图。
透气孔壳体过滤器工作电极透气膜电解液对电极参比电极管脚电化学一氧化碳气体传感器结构示意图一氧化碳气体传感器与报警器配套使用，是报警器中的核心检测元件，它是以定电位电解为基本原理。
当一氧化碳扩散到气体传感器时，其输出端产生电流输出，提供给报警器中的采样电路，起着将化学能转化为电能的作用。
当气体浓度发生变化时，气体传感器的输出电流也随之成正比变化，经报警器的中间电路转换放大输出，以驱动不同的执行装置，完成声、光和电等检测与报警功能。
如上图所示，当一氧化碳气体通过外壳上的气孔经透气膜扩散到工作电极表面上时，在工作电极的催化作用下，一氧化碳气体在工作电极上发生氧化。
其化学反应式为：CO+H2O→CO2+2H++2e-在工作电极上发生氧化反应产生的H+离子和电子，通过电解液转移到与工作电极保持一定间隔的对电极上，与水中的氧发生还原反应。
其化学反应式为：1/2 O2+2H++2e-→H2O因此，传感器内部就发生了氧化-还原的可逆反应。
其化学反应式为：2CO+2O 2CO2这个氧化-还原的可逆反应在工作电极与对电极之间始终发生着，并在电极间产生电位差。
但是由于在两个电极上发生的反应都会使电极极化，这使得极间电位难以维持恒定，因而也限制了对一氧化碳浓度可检测的范围。
为了维持极间电位的恒定，我们加入了一个参比电极。
在三电极电化学气体传感器中，其输出端所反应出的是参比电极和工作电极之间的电位变化,由于参比电极不参与氧化或还原反应，因此它可以使极间的电位维持恒定（即恒电位），此时电位的变化就同一氧化碳浓度的变化直接有关。
当气体传感器产生输出电流时，其大小与气体的浓度成正比。
通过电极引出线用外部电路测量传感器输出电流的大小，便可检测出一氧化碳的浓度，并且有很宽的线性测量范围。
这样，在气体传感器上外接信号采集电路和相应的转换和输出电路，就能够对一氧化碳气体实现检测和监控。
一氧化碳传感器模块MQ9
MQ-9传感器简介：
MQ-9气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。
采用高低温循环检测方式低温（1.5V加热）检测一氧化碳，传感器的电导率随空气中一氧化碳气体浓度增加而增大，高温（5.0V加热）检测可燃气体甲烷、丙烷并清洗低温时吸附的杂散气体。
使用简单的电路即可将电导率的变化，转换为与该气体浓度相对应的输出信号。
MQ-9气体传感器对一氧化碳、甲烷、液化气的灵敏度高，这种传感器可检测多种含一氧化碳及可燃性的气体，是一款适合多种应
用的低成本传感器。
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。
MQ-7 MQ7 CO 一氧化碳气体传感器
产品说明书半导体气敏元件系列MQ-7 一氧化碳气体检测用半导体气敏元件MQ-7气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。
采用高低温循环检测方式低温（1.5V 加热）检测一氧化碳，传感器的电导率随空气中一氧化碳气体浓度增加而增大，高温（5.0V 加热）清洗低温时吸附的杂散气体。
使用简单的电路即可将电导率的变化，转换为与该气体浓度相对应的输出信号。
MQ-7气体传感器对一氧化碳的灵敏度高，这种传感器可检测多种含一氧化碳的气体，是一款适合多种应用的低成本传感器。
特点 元件外形结构 *对一氧化碳气体有良好的灵敏度 *长寿命、低成本 *简单的驱动电路即可应用*家庭用气体泄漏报警器 *工业用一氧化碳气体报警器 *便携式气体检测器技术指标基本测试回路说明：上图是传感器的基本测试电路。
该传感器需要施加2个电压：加热器电压（V H ）和测试电压（V C ）。
其中 V H 用于为传感器提供特定的工作温度。
V RL 是传感器串联的负载电阻（RL ）上的电压。
V C 是为V RL 提供测试的电压，这种传感器具有轻微的极性，V C 需用直流电源。
在满足传感器电性能要求的前提下，V C 和V H 可以共用同一个电源电路。
注：输出电压（Vs ）是指在测试气氛中的V RLVcV HGNDR LV RL灵敏度特性 温/湿度的影响图1 传感器典型的灵敏度特性曲线 图2 传感器典型的温度、湿度特性曲线图中纵坐标为传感器的电阻比（Rs/Ro ），横坐标为气体 图中纵坐标是传感器的电阻比（Rs/Ro ）。
Rs 表示在含 浓度。
Rs 表示传感器在不同浓度气体中的电阻值，Ro 表 100ppm 一氧化碳、不同温/湿度下传感器的电阻值。
Ro 示传感器在洁净空气中的电阻值。
图中所有测试都是在 表示在100ppm 一氧化碳、20℃/55%RH 环境条件下传感器 标准试验条件下完成的。
的电阻值。
元件内部构造MQ-7气敏元件的内部构造如图3所示,由微型Al 2O 3陶瓷管、SnO 2敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内，为了改善传感器的选择性，传感器气室用活性炭过滤层与外界隔开。
一氧化碳气体传感器
一氧化碳气体传感器一氧化碳 (CO) 是一种无色、无味、无臭的有毒气体，由于其无法被人类感官察觉，因此极易造成意外伤害和死亡。
据统计，每年因一氧化碳中毒导致死亡的人数在全球范围内都非常惊人，几乎每天都会有人因一氧化碳中毒而死亡。
因此，开发一种专门用于检测和测量一氧化碳浓度的传感器可以有效地保护人们的健康和安全。
传感器工作原理一氧化碳气体传感器是一种基于化学反应原理的气体传感器，它利用传感器与一氧化碳气体接触后发生化学反应的原理来检测一氧化碳气体的浓度。
这种传感器通常由两部分组成：感应元件和信号处理电路。
感应元件是一种敏感元件，其内部包含了一种特殊的化学材料或催化剂，可以与一氧化碳气体快速反应。
当一氧化碳气体进入传感器时，它会与感应元件中的化学材料或催化剂发生反应，这个化学反应会产生一些特殊的电信号，传感器就根据这些信号来检测并测量一氧化碳气体的浓度。
信号处理电路是用来测量、处理和记录从感应元件中得到的电信号的电路。
当感应元件与一氧化碳气体发生反应并产生电信号后，信号处理电路会收集这些信号并将其转换成数字信号，以便后续的处理和记录。
传感器的应用一氧化碳气体传感器广泛应用于各种场合，主要包括以下几个方面。
家庭安全一氧化碳气体传感器可用于家庭中，可以及时监测家庭中的一氧化碳浓度，当一氧化碳浓度超过安全值时，传感器会自动发出警报声，提醒人们立即采取措施避免中毒事故发生。
工业场合一氧化碳气体传感器可用于工业场合，如石油和天然气行业、钢铁厂等，及时检测出一氧化碳浓度异常，避免事故的发生。
此外，一氧化碳气体传感器也可以在远程监控和控制系统中广泛应用，确保工业生产的安全。
汽车尾气监测一氧化碳气体传感器也可以用于汽车尾气的监测，检测汽车尾气中的一氧化碳浓度水平，并发出警报，以便及时修理车辆和减少污染。
公共场所一氧化碳气体传感器还可以用于公共场所，如商场、饭店、影剧院等，及时监测室内的一氧化碳浓度，确保公众健康和安全。
MQ-7一氧化碳传感器简介
MQ-7一氧化碳传感器模块使用说明书简要说明：一、尺寸：32mm X22mm X27mm 长X宽X高二、主要芯片：LM393、MQ-7气体传感器三、工作电压：直流5伏四、特点：1、具有信号输出指示。
2、双路信号输出（模拟量输出及TTL电平输出）3、TTL输出有效信号为低电平。
（当输出低电平时信号灯亮，可直接接单片机）4、模拟量输出0~5V电压，浓度越高电压越高。
5、对一氧化碳具有很高的灵敏度和良好的选择性。
6、具有长期的使用寿命和可靠的稳定性五、应用：用于家庭、环境的一氧化碳探测装置。
适宜于一氧化碳、煤气等的探测。
【标注说明】【原理图】A B H 1 3 6 452QM-N10 VCCVCCVCCR3LEDC1 VCC2 3418U1A R11 2 3 4P1 RpR2+5VDOUT AOUT GND第一步：给模块供5V直流电（注意正负极别接反，否则容易烧毁芯片）。
第二步：如果选择DOUT,TTL高低电平端，输出信号可以直接接单片机IO口或者接一个NPN型三极管去驱动继电器，电位器RP在这里用于调节输出电平跳变的阀值，由下图原理图可以分析，当传感器检测到被测气体时，比较器LM393管脚XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXZ点的电压值，跟传感器检测到气体的浓度成正比，当浓度值超过电位器RP设定的阀值时，比较器2脚的点位高于3脚的点位，这个时候，比较器1脚输出低电平，LED灯亮，R3为LED灯限流电阻，C1为滤波电容。
传感器输出低电平，反之，当没有信号的时候，传感器输出高电平，等于电源电压。
第三步：如果选择AOUT，模拟量输出，那样就不用管电位器了，直接将AOUT脚接AD 转换的输入端或者，带有AD功能的单片机，就可以了。
根据我们的经验：在正常环境中，即：没有被测气体的环境，设定传感器输出电压值为参考电压，这时，AOUT端的电压在1V 左右，当传感器检测到被测气体时，电压每升高0.1V，实际被测气体的浓度增加200ppm（简单的说：1ppm=1mg/kg=1mg/L=1×10-6 常用来表示气体浓度，或者溶液浓度。
一氧化碳检测传感器模组
一氧化碳检测传感器模组一氧化碳检测传感器模组特点：★是款内置微型气体泵的安全便携装置★整机体积小,重量轻,防水,防爆,防震设计.★高精度,高分辨率,响应迅速快.★采用大容量可充电锂电池,可长时间连续工作.★数字LCD背光显示，声光、振动报警功能.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.★数据恢复功能，免去误操作引起的后顾之忧.★显示值放大倍数可以设置，重启恢复正常.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.一氧化碳检测传感器模组产品特性：★是款内置微型气体泵的高精度的手式安全便携装备;★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★全中文/英文操作菜单,简单实用,带温度补偿功能;★防高浓度气体冲击的自动保护功能;一氧化碳检测传感器模组技术参数：检测气体：空气中的一氧化碳气体检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0～100Kpa标准配件：说明书、合格证质保期：一年一氧化碳检测传感器模组简单介绍：一氧化碳检测传感器模组报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD 背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具有误操作数据恢复功能.一氧化碳检测传感器模组应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
一氧化碳报警设计说明书
一氧化碳报警设计说明书一氧化碳报警设计说明书一、设计概述本设计是一种一氧化碳报警器，旨在监测环境中的一氧化碳浓度，并在浓度超标时发出警报，提醒人们采取安全措施。
该报警器应具有灵敏度高、响应速度快、使用寿命长、成本低廉等优点，以满足家庭和工业现场的安全监测需求。
二、工作原理一氧化碳报警器的工作原理基于电化学反应。
在电化学反应中，化学能被转化为电能，从而产生电流。
当一氧化碳气体通过报警器的传感器时，一氧化碳会与传感器内的电解质发生反应，产生微弱的电流。
这个电流的大小与环境中一氧化碳的浓度成正比。
三、系统组成1.传感器模块：传感器模块是报警器的核心部分，它包括一氧化碳传感器和相应的电路。
传感器的作用是检测环境中一氧化碳的浓度，并将浓度转化为电信号输出。
2.信号处理模块：信号处理模块包括放大器、滤波器和AD转换器等电路，用于对传感器输出的电信号进行处理和转换，以便微处理器能够读取和处理数据。
3.微处理器模块：微处理器模块用于控制整个报警器的运行，包括读取传感器数据、控制信号输出、实现人机交互等功能。
4.人机交互模块：人机交互模块包括显示屏、按键和蜂鸣器等部件，用于实现用户与报警器的交互操作。
5.电源模块：电源模块用于为整个报警器提供稳定的电源，以保证其正常工作。
四、软件设计1.主程序：主程序负责控制整个报警器的运行，包括初始化硬件、读取传感器数据、处理数据、控制信号输出等功能。
主程序采用循环结构，以实现不间断地监测环境中的一氧化碳浓度。
2.数据处理子程序：数据处理子程序负责对传感器输出的数据进行处理和转换，包括放大、滤波和AD转换等操作。
数据处理子程序将处理后的数据传递给主程序进行后续处理。
3.人机交互子程序：人机交互子程序负责实现用户与报警器之间的交互操作，包括显示数据、接收用户输入的指令、控制蜂鸣器发出警报等功能。
4.报警子程序：报警子程序负责在环境中的一氧化碳浓度超标时发出警报。
报警子程序通过控制蜂鸣器实现声音报警，同时通过显示屏显示相应的报警信息。
电化学一氧化碳传感器模组M405
M405模组M405模组采用电化学传感器，精度高，稳定性好。
模块外围输出具备家用报警器的基本输出：电源灯输出信号、故障灯输出信号、报警灯输出信号、蜂鸣器输出信号等，可用于一氧化碳家用报警器的整机开发，按照UL2034设计. 1、技术参数：3、结构尺寸图：（具体引脚定义见推荐应用原理图）VCC （pin1）检测端口（pin7）模组外部尺寸图4、引脚功能描述：引脚号 功能组 功能描述 电源pin1、pin6 VCC 、 GND 电压范围：5V-12V，推荐9V未加接反保护输出Pin2- Pin5 空Pin7 传感器故障监控传感器故障检测控制Pin8 按键测试按键输入引脚 低电平触发Pin9 蜂鸣器报警蜂鸣器控制输出引脚COMS无保护输出在VCC=3V时高电平最小2.2V（10mA拉电流），低电平最大0.7V（10mA灌电流）Pin10 报警灯报警指示灯输出引脚COMS无保护输出在VCC=3V时高电平最小2.2V（10mA拉电流），低电平最大0.7V（10mA灌电流）Pin11 报警灯报警指示灯输出引脚COMS无保护输出在VCC=3V时高电平最小2.2V（10mA拉电流），低电平最大0.7V（10mA灌电流）Pin12 故障灯故障指示灯输出引脚COMS无保护输出在VCC=3V时高电平最小2.2V（10mA拉电流），低电平最大0.7V（10mA灌电流）Pin13 电压检测端口电池电压检测输入口可根据自己需求更改分压电阻R3、R4Pin14 电压检测控制电池电压检测控制端口输出5、安装说明：此模组采用PH2.5单排插针结构与外部连接，使用时只需将模组插入预先设计好的电路即可，如果需要增加模组连接强度，可以将模组直接焊在电路板上。
6、维护保养：1、请保持采用此模组设备散热孔和气体扩散孔的清洁，以使模组内部和外部的空气成分保持一致。
2、请在模组使用一周后采用煤炭工业部推荐的标气标定一次，以保证模组报警点的准确性。
一氧化碳传感器GTH500
一氧化碳传感器GTH500简介一氧化碳传感器（Carbon monoxide sensor）是用于测量一氧化碳浓度的设备，可以用于室内空气质量监测、煤气供应和燃烧引擎等领域，防止一氧化碳泄漏带来的安全问题。
GTH500是一种高灵敏度的一氧化碳传感器，它可以检测出浓度在 1 ~ 1000ppm（部分百万）范围内的一氧化碳浓度。
工作原理GTH500一氧化碳传感器使用了可燃性气体传感器技术。
它采用的是电化学原理，使用电流和电压来检测一氧化碳的存在。
当一氧化碳分子进入传感器，会与电极上的电解质反应生成电流和电压信号，通过电路处理，可以输出一氧化碳浓度的相关参数。
特点高灵敏度GTH500一氧化碳传感器具有非常高的灵敏度，可以检测出浓度在 1 ~1000ppm（部分百万）范围内的一氧化碳浓度。
这意味着在大多数情况下，它可以立即检测到有害气体的存在，从而提高了安全性。
高可靠性GTH500一氧化碳传感器采用可燃性气体传感器技术，具有高度稳定性和可重复性，适用于长时间稳定的工作环境。
同时，它还具有高度抗干扰能力和抗污染能力（如油烟等），可以长时间保持高性能。
简单易用GTH500一氧化碳传感器功耗低、体积小和工作温度范围广，使用简单方便，不需要配合复杂的控制仪表。
只需使用额定电源和信号输出线，就可以将传感器集成到各种系统中。
应用领域由于 GTH500一氧化碳传感器具有高灵敏度、高可靠性和简单易用的特点，因此广泛应用于各种应用场合，适用于监控室内和室外空气质量、室内燃气、汽车尾气排放等领域。
注意事项•GTH500一氧化碳传感器需要额定电源和信号输出线，需要严格按照说明书接线。
•GTH500一氧化碳传感器只能检测一氧化碳浓度，不能检测其他可燃性气体，不能代替其他气体传感器。
•GTH500一氧化碳传感器需要定期清洗和校准，保证其准确性和稳定性。
结论GTH500一氧化碳传感器是一种可靠性高、灵敏度高、简单易用的气体传感器，适用于各种环境中的一氧化碳检测。
CO模块一氧化碳传感器模块
一氧化碳CO气体检测模块
电化学气体变送模块是一款专门为OEM客户
设计制作的产品，这款模块采用进口电化学气体传
感器，经过标定调较之后，可以用于测量几十种气
体，包括诸如：O2、CO、H2S、CL2、SO2、O3等，
满足了用户对低成本、嵌入式的OEM设计要求，极
大的方便了用户的使用。
模块特点:
1：断电后可以自动短接参考极和工作极，保护传
感器的寿命。
2：傻瓜式两线制接线方式，接线人员不用考虑电
源的正负，接反了也能正常工作。
3：模块性能稳定可靠，具有过压和过流保护。
CO模块一氧化碳传感器模块
CO模块一氧化碳传感器模块技术参数
传感器：电化学
测量范围：0-500ppm、1000ppm、10000ppm
分辨率：0.1ppm、1ppm
响应时间：≤30秒
工作模式：连续工作
工作电压：DC12～36V（一般是按照DC24V来设置）
输出电流：4－20mA（也可直接输出继电器开关量）
输出方式：4～20mA ,40～200mV,RS485
温度范围：－20℃～50℃
湿度范围：0 ～95％（RH）无冷凝
外形尺寸：44×44mm
CO模块一氧化碳传感器模块特点：
1：断电后可以自动短接参考极和工作极，保护传感器的寿命。
2：傻瓜式两线制接线方式，接线人员不用考虑电源的正负，接反了也能正常工作。
3：模块性能稳定可靠，具有过压和过流保护。
一氧化碳传感器(KG9201)
零点调整
• 传感器在正式投入工作前必须调零， 即通电20分钟，然后观察仪器在新鲜空 气样中数字是否显示为零，若有偏差， 则将遥控器对准传感器的显示窗，，轻 轻按动选择键，使显示窗的小数码管显 示为1，然后同时按动遥控器的上升和 上降键，使传感器的显示窗为0；
精度调节
• 先将配套通气罩旋入传感器气室内，然 后以200ml/min流量通入浓度200ppm左 右的一氧化碳标准气体，此时传感器的 数字应显示为与标准气体相同。若有偏 差，则将遥控器对准传感器的显示窗， 轻轻按动选择键，使小数码管显示为2。 需增加，则按动上升键，若需减小，则 按动下降键，最终使传感器显示值与标 准气体浓度相同；
特别提醒
• 本传感器在对部分参数进行了上述调节 后，断电前必须先按动遥控器的选择键， 使显示窗内小数码管显示数字循环至消 隐。否则，调节后的设定的新参数无法 存入存储器中，从而导致此次应固定专人使用，严格按说明书的 要求进行操作，非专职人员禁止拆开仪器或 按动按键。 • 传感器在使用中必须避免猛烈摔打和碰撞； • 本传感器的零点、精度需定期调校。调校期 一般为两周一次，若零点和精度显示未超差， 则可继续使作。 • 在使用中应及时擦拭、清扫气室及仪器外部 的煤尘，确保传感器的正常工作和清洁、美 观。
报警点调节器节
• 将遥控器对准传感器显示窗，按动选择 键，使数码管显示3，然后按上升键或 下降键，即可在10—250ppm的范围调节。
传感器自检
• 当需检查传感器的工作是否正常，可直 接将遥控器对准传感器的显示窗，按动 选择键，使小数码管显示4，传感器便 自动进入自检状态。正常时，此时传感 器显示应为200ppm，对分站信号输出为 520Hz（或2.6mA），同时伴有声光报警 信号。
一氧化碳传感器（ 一氧化碳传感器（KG9201） ）
炜盛科技一氧化碳模组（ZE15-CO）说明书
一氧化碳模组（型号：ZE15-CO）使用说明书版本号：1.1实施日期：2018-04-12郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。
感谢您使用炜盛科技的系列产品。
为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。
如果您不依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。
您所购买产品的颜色、款式及尺寸以实物为准。
本公司秉承科技进步的理念，不断致力于产品改进和技术创新。
因此，本公司保留任何产品改进而不预先通知的权力。
使用本说明书时，请确认其属于有效版本。
同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。
请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。
郑州炜盛电子科技有限公司产品描述电化学一氧化碳模组ZE15-COZE15-CO型电化学一氧化碳模组是一个通用型、小型化模组。
利用电化学原理对空气中存在的CO进行探测，具有良好的选择性，稳定性。
内置温度传感器，可进行温度补偿；具有数字输出,方便使用。
ZE15-CO是将成熟的电化学检测技术与精良的电路设计紧密结合，设计制造出的通用型气体模组。
模组特点高灵敏度、高分辨率、低功耗、使用寿命长提供UART 、模拟电压信号等多种输出方式主要应用应用于家用CO 报警器、智能家居等领域。
技术指标表1图1：模组结构图产品型号ZE15-CO 检测气体一氧化碳干扰气体酒精等气体输出数据UART 输出（0或3V）工作电压5-12V DC 预热时间30秒响应时间≤30秒恢复时间≤30秒量程0～500ppm 分辨率0.1ppm 工作温度-10℃～55℃工作湿度15%RH-90%RH（无凝结）存储温度-10℃～55℃使用寿命3-5年（空气中）管脚定义表2PIN15Vin（电压输入5-12V DC）PIN5、PIN14GNDPIN1 3.0V输出PIN3传感器故障输出（1Hz，占空比10%）PIN4预留PIN6预留PIN7UART(RXD)TTL3V电平PIN8UART(TXD)TTL3V电平PIN9预留PIN10模拟输出（0.4-2v对应0-500PPM）PIN2、PIN4、PIN11、NCPIN12、PIN13预留通讯协议1.通用设置表3波特率9600数据位8位停止位1位校验位无2.通讯命令通信模式默认为主动上传模式，每间隔1S左右发送一次浓度值:注：1、当向模组发送查询命令后模组会自动切换为应答模式。
红外一氧化碳(CO)传感器
产品的结构与特点◆NDIR 红外测量原理◆单光源、双光束◆数字信号处理◆温度自动补偿◆4-20mA/0.4-2V 、UART 、Modbus多种信号输出可选◆进口元器件，性能稳定，波动小◆长寿命，可自动零点校准◆多点标定，量程范围内线性良好◆可按用户要求订制气体种类、量程及精度等级圣凯安科技研发、生产的NE-101系列高精度红外气体传感器是一款采用NDIR红外吸收检测原理的气体传感器模组。
该传感器采用国外进口光源、特殊结构的光学腔体和双通道探测器，实现空间双光路参比补偿，微处理器进行信号采集、处理和输出，线性误差优于满量程的±1%、零点漂移小，具有很好的选择性，高灵敏度，无氧气依赖性，寿命长，低功耗；内置温度传感器，可进行温度补偿；同时具有4-20mA /0.4-2V、UART、Modbus （用户可选）输出；报警点可设置，能够简单、快速地与现有的监测和控制系统相连接，方便客户各种应用NDIR 红外气体检测模块NE-101NE Sensor检测气体SF6CO2CH4HC检测量程（其他量程请咨询技术人员）0-1000ppm0-2000ppm0-5000ppm0-5000ppm 0-1500ppm0-5000ppm0-1%VOL0-1%VOL 0-2000ppm0-1%VOL0-100LEL0-100LEL 0-3000ppm0-5%VOL0-10%VOL0-10%VOL分辨率1ppm;0.1%LEL(根据检测范围)进气方式管道式扩散式气体接口3mm(inner);5mm(outer)/气体流量0.2…0.5L/min(稳定)气室尺寸(L)76x(W)51x(H)22mm预热时间<2min;<30min(达到技术标准)运行电压9-36VDC输出波动0.5%FS输出信号4-20mA/0.4-2V、UART、Modbus（RTU、ASCLL、自定义）使用温度‐10℃—50℃温度对零点影响0.1%FS per℃存储温度‐20℃…60℃环境压力800hPa—1200hPa环境湿度0%…95%(rel.)响应时间<30s(@0.3l/min)<60s(@0.3l/min)检测下限2%FS重复性1%FS线性误差2%FS温度对满量程点影响0.2%FS per℃零点漂移1%FS/24h应用市场气体分析行业、工业过程控制、环境检测和发电厂、变电站进行气体浓度和气体泄漏检测报警安装说明该传感器安装定位孔间距64mm,孔径3mm接线插座间距2.54mm维修保养应注意的事项传感器应定期校准，建议不大于6个月，若开启自动校准长期运行则不需要校准；不要在粉尘密度大的环境长期使用传感器；请在传感器供电范围内使用传感器。
费加罗CMM5042一氧化碳传感器模块说明书
重要提示: 费加罗传感器的使用条件将因不同客户的具体运用不同而不同。
费加罗强烈建议在使用前咨询我们的技术人员，尤其是当客户的检测对象气体不在列表范围时，对于未经费加罗专业测试的任何使用，费加罗不承担任何责任。
CMM5042 一氧化碳传感器模块* 便于组合到设备中* 直线性很高的线性输出特性* 免维护* 驱动电压范围大特点:应用:* 家用一氧化碳报警器* 商用一氧化碳报警器* 换气扇的自动控制* 燃气锅炉与石油液化气暖炉的一氧化碳监测等CMM5042为一款嵌入式CO 传感器模块，解决了气体传感器的灵活运用与单体灵敏度调整等传感器特有的技术问题，让短时间内完成CO 报警器的研发设计成为了可能。
本模块搭载了我司引以为傲的电化学式传感器TGS5042，这款具有优异耐久性与长期稳定性的传感器，已被广泛应用于家庭和商用各领域的CO 报警器。
本模块以模拟电压输出与气体浓度相对应的直线性信号显示。
此外，为确认气体传感器是否正常工作，模块还备有自诊断控制信号输入端口。
由于本传感器模块可即插即用，因此CO 报警器的研发设计变得非常容易。
关于气体传感器规格与灵敏度特性，请参阅TGS5042产品介绍。
另外，关于传感器的详细特性，请参阅TGS5042技术手册，关于应用电路设计，请参阅 TGS5xxx 应用手册。
代表性输出特性如下图所示。
纵坐标表示输出电压。
(插口型号：BH05B-XMSK)推荐对应插头： JST: XMP-05V*1 关于TEST 引脚的功能，请参阅背面的自诊断（步骤）。
输出特性:引脚设置:0.00.51.01.52.02.52004006008001000CO concentration (ppm)V C O N C (V)有的产品未贴标签（仅印刷）REV.05/22在此产品规格书中所显示的都是传感器的典型特性，实际的传感器特性因产品不同而不同，详情请参阅各传感器唯一对应的规格表。
选购传感器时，请扫描二维码对有限质量保证书进行确认为盼！https://www.figaro.co.jp/cn/pdf/Limited_Warranty_cn.pdf费加罗技研株式会社大阪府箕面市船場西1-5-11邮编：562-8505電話：81-72-728-2044URL ：www.figaro.co.jp/cn/规格:*1 在进行人为控制下的低温试验时，有时会出现因使用环境而导致传感器内部 水分结冰，从而对传感器特性产生影响的情况。
一氧化碳传感器 CO-AF
一氧化碳传感器 CO-AF简介一氧化碳传感器（Carbon Monoxide Sensor）CO-AF 用于检测空气中一氧化碳的浓度，一般用于家庭、商业及工业场所等空气质量监测环境中。
CO-AF 采取化学敏感电阻元器件，其检测灵敏度高、响应速度快、实时性强、使用寿命长。
CO-AF 能够准确地监测空气中一氧化碳的浓度，一旦浓度超过设定的安全值，CO-AF 将自动发出警报声，提醒使用者及时处理。
技术规格1.检测气体：一氧化碳2.工作电压：DC 5V3.电流：≤100mA4.接口类型：数字信号输出（TTL电平）5.探测范围：0~1000 ppm6.分辨率：1 ppm7.稳定性：长期稳定8.响应时间：≤30s9.工作温度：-20℃ ~ 50℃10.工作湿度：≤95%RH（无凝露）11.尺寸：32mm × 22mm × 15mm使用方法1.将 CO-AF 插入通电的 MCU 开发板上的数字输入口。
2.开启 MCU 开发板，读取 CO-AF 输出的数字信号，将其转换为浓度值。
3.设置安全阈值，当 CO-AF 输出的浓度值超过阈值时，MCU 开发板发出警报声，提醒使用者及时处理。
4.定期对 CO-AF 进行校准及维护，以保证检测精度和使用寿命。
注意事项1.使用 CO-AF 时需要使用 DC 5V 电源。
2.在 CO-AF 使用前，必须进行预热 24 小时以上，以达到检测灵敏度。
3.CO-AF 不适用于酸气、碱气、有毒气体等非一氧化碳气体的检测。
4.长期存放时，CO-AF 需要保持干燥、无灰尘、温度合适的环境，避免因环境恶劣造成使用寿命缩短。
优点和缺点优点：1.CO-AF 时间响应快，能够及时检测空气中一氧化碳的浓度。
2.CO-AF 精度高，能够检测到浓度值极低的一氧化碳。
3.CO-AF 自动发出警报声，通过声音提醒用户及时处理。
缺点：1.CO-AF 只能检测一氧化碳气体，不能应用于其他气体的检测；2.需要进行定期的维护和校准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一氧化碳传感器模组
一氧化碳传感器模组特点：
★整机体积小,重量轻
★专业精选进口传感器，可以搭载电化学，催化燃烧，红外原理，热导原理的传感器。
★高精度,高分辨率,响应迅速快.
★本安电路设计，可带电热拔插操作。
★数据恢复功能，免去误操作引起的后顾之忧.
★自动温湿度补偿功能，出厂精准标定，无须再使用标定。
.
★模拟电压或电流和串口同事输出，方便客户调试和使用。
★最精密的电路设计和制造工艺，生产复杂，使用简单。
★可与电脑连接通讯，自行标定校准。
★自带零点微调功能，方便选定参照数据。
★低功耗产品，可异动电源供电可大量用于分析仪仪器，大气，环境无人机监测。
一氧化碳传感器模组结构尺寸图：
一氧化碳传感器模组直视图和
PIN 脚定义图:
一氧化碳传感器模组
工作电压DC5V±1%/DC24±1%波特率9600测量气体一氧化碳CO 气体
检测原理电化学采样精度±2%F.S 响应时间<30S
重复性±1%F.S 工作湿度0-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）
存储温度-40
～
70℃
预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa
安装方式8脚拔插式质保期1年输出接口8pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)
33.5X3121.5X31
测量范围详见选型表
输出信号
TTL(标配)0.4-2.0VDC(常规)定制RS485/4-20mA
引脚名称说明
1+5V 电源接入PIN 脚
2EN Rs485(3.3V),可接MCU Tx 3Rx/A 串口RX(3.3V),可接MCU Rx 5Scl I2C,Scl(3.3v)引脚6SDA I2C(3.3V)引脚7GND 电源GND 引脚
8
VOUT
电压输出，0-5V/0.4-2.0V
一氧化碳传感器模组串口和电压采集接线定义图:
一氧化碳传感器模组I2C接线定义图:
一氧化碳传感器模组RS485接线定义图:
一氧化碳传感器模组交叉干扰系数
高精度的传感器检测原理决定了它有良好的一致性，重复性，温湿度补偿等特性，但也不能忽略被检测气体之间的交叉干扰，为了达到很好的检测精准度，须考虑以下气体对该检测气体的干扰系数。
交叉干扰系数
一氧化碳传感器量程选择图表
气体使用时气体浓度（ppm）显示值（ppm HF）
H2S1000
NO2301
CL2100.5
NO5010
SO2200
H25008
一氧化碳传感器模组量程选择图表
量程选择图表
一氧化碳传感器量程选择图表
量程(ppm)精度(ppm)
0-2000.001(大气监测)
0-5000.01
0-10000.01
0-20000.1
0-40001
0-100001
0-400001
0-50%VOL0.1%
其他特殊量程电话咨询技术工程师
一氧化碳传感器模组应用场所：
医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
