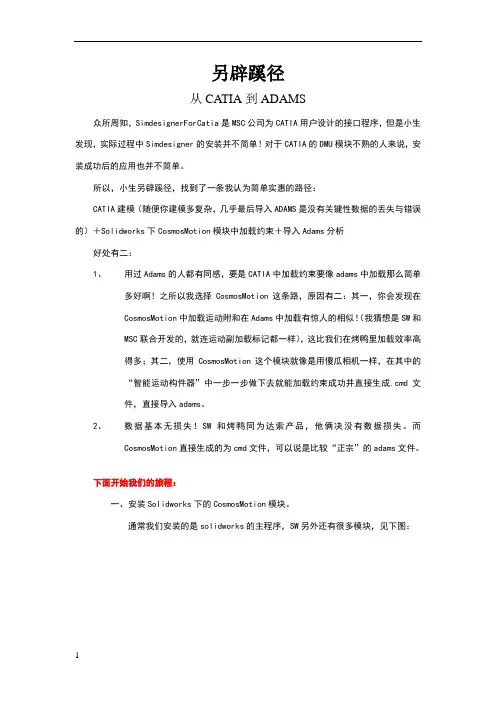

另辟蹊径
从CA TIA到ADAMS
已验证，PROE 5.0 SOLIDWORKS2007 ADAMS12.2 完美
众所周知，SimdesignerForCatia是MSC公司为CA TIA用户设计的接口程序，但是小生发现，实际过程中Simdesigner的安装并不简单！对于CA TIA的DMU模块不熟的人来说，安装成功后的应用也并不简单。
所以，小生另辟蹊径，找到了一条我认为简单实惠的路径：
CA TIA建模（随便你建模多复杂，几乎最后导入ADAMS是没有关键性数据的丢失与错误的）＋Solidworks下CosmosMotion模块中加载约束＋导入Adams分析好处有二：
1、用过Adams的人都有同感，要是CA TIA中加载约束要像adams中加载那么简
单多好啊！之所以我选择CosmosMotion这条路，原因有二：其一，你会发现
在CosmosMotion中加载运动附和在Adams中加载有惊人的相似！（我猜想是
SW和MSC联合开发的，就连运动副加载标记都一样），这比我们在烤鸭里加
载效率高得多；其二，使用CosmosMotion这个模块就像是用傻瓜相机一样，
在其中的“智能运动构件器”中一步一步做下去就能加载约束成功并直接生
成.cmd文件，直接导入adams。
2、数据基本无损失！SW和烤鸭同为达索产品，他俩决没有数据损失。
而
CosmosMotion直接生成的为cmd文件，可以说是比较“正宗”的adams文件。
下面开始我们的旅程：
一、安装Solidworks下的CosmosMotion模块。
通常我们安装的是solidworks的主程序，SW另外还有很多模块，见下图：
其中cosmosmotion是我们做动力学分析要用到的，最后一个Floworks是做流体动力分析的也很好用，有需要的朋友也可在这里做简单流体动力分析。
安装过程：
读入安装文件后，要看到下面这个面板（如果你拥有的是一般的300多MB 的安装文件，那只有主程序，没有模块的。
一般买的光盘中就有能看到下面的这个面板）：
点击下一步继续安装
勾选cosmosmotion模块安装！一直到完成安装！
注：在安装过程中可能会遇到许可文件这些问题，大家也不是一天两天弄这些个软件了，遇到许可文件就知道麻烦来了，所以我还是建议大家买个光盘，这比网上下载的那些保险多了，至少鼓弄鼓弄是能弄出来的。
我在随后的几天会专门写一个详细安装过程，这里先不骜述了。
成功安装完模块的朋友，我们现在可以开始真正的工作了！
1、在Catia下建好模，保存为.igs文件，注意！保存的路径一定不能含有中文！否
则导入SW都会出错。
2、进入SW。
加载模块，主程序第一次是不会自己加载的。
见下图：
勾选！！点击“确定”后，进入SW的workbench。
可以看到，工具栏多了cosmosmotion这一栏，证明加载成功！如下图：
导入事先在catia中保存好的igs文件。
成功加载文件后：
1.点击下图示按钮：我们的模型中有的组件是运动的，有的组件是始终固定的（如机架），
这一步就是给所有组件按照运动和静止分个类！按照下图上的说明进行。
备注：1.添加成功的标志是“应用”被高亮。
2.添加过程大致和ADAMS差不多，只是在添加“旋转副”的时候要注意：在adams中
我们是指明两组件后再指明旋转中心。
在这里不同！方法是点击第一个组件的圆周，再随便点击第二个组件的环形面即可，不推荐在此处加约束副，如下图:
不知道我说清楚没，不清楚的同志可以提问！！
好了，这就是在COSMOS 中完成了运动副的加载。
现在打开ADAMS 主程序！
注意：应是Important a file 然后选择刚才保存的路径。
成功导入！！
完成！！
有问提问。
