超级排料使用说明
在线超级排料数据解读8.0说明书09.05.07
在线超级排料数据解读8.0说明书界面介绍打开文件界面文件类型：根据不同的DXF格式选者，一般的DXF文件我们选择AAMA格式DXF，日本CAD保存出来的DXF文件我们用TIIP格式打开。
款式单位：根据保存的DXF文件选者相应的款式单位，一般选择默认单位文件类型：根据保存的DXF文件选者相应文件类型。
查看DXF 文件类型方式：首先用记事本打开DXF 文件，你可以看见以下界面出现，在查找内容中打入”au ”,查找出来的就是CAD 的品牌。
对照表：格柏(Gerber)力克(Lectra)PGM(Pgm)或（OptiTex ）日升(NISSYO)富怡(RICHPEACE TECHNOLOGY)航天(Arisa)时高(SysCad)至尊宝紡(ModaSoft)金合极丝(Genis)丝绸之路(SilkRoad)ET(ET)度卡(DoCad)艾斯特(Assyst)旭化成(AGMS)东丽(Toray)优卡(Yuka)派特(PAD)突破(Tupo)外部数据主要包括：<1> AAMA(*.dxf)：美国标准的dxf 样片数据<2> TIIP(*.dxf)：日本标准的dxf 样片数据<3> DXF(*.dxf)：autocad 自身的dxf 样片数据在编辑中打开查找或者按CTRI+Fau<4> TMP(*.tmp)：格柏样片数据<5>PCE （*Pce ）：格柏样片数据<6> IBA(*.iba)：力克样片数据<7> PLT(*.plt)：可输出的排料文件2.1 操作界面①标题栏 ②菜单栏 ③常用工具栏 ④样片预览栏（显示样片缩略图） ⑤样片操作界面 ⑥参数信息视图展开快捷方式 ⑦ 状态栏（包括当前视图比例、当前款式的样片数、其他）12 34 572.2 菜单栏1①文件菜单⑴打开菜单：点击“打开”菜单会出现“导入外部数据”对话框。
⑵保存菜单：点击“保存”菜单会将样片保存到排料软件中去。
连续模排料操作方法
连续模排料操作方法连续模具排料是一种在生产过程中连续、快速、高效地将已成型的产品从模具中排出的操作方法。
它是模具制造过程中非常重要的一环，能够提高生产效率和产品质量，减少人力资源的浪费。
连续模具排料的操作方法如下：1. 确定排料时间：在进行连续模具排料操作之前，首先需要确定排料的时间，即根据产品成型所需的时间来制定排料时间。
这个时间应该是根据生产的实际情况来确定的，以确保排料操作的顺利进行。
2. 准备排料工具：在进行连续模具排料操作之前，需要准备好相应的排料工具。
根据产品的形状和尺寸，选择合适的排料工具，如排料夹具、排料刀具等。
这些工具能够帮助我们更加方便、快速地将产品从模具中排出。
3. 进行模具清洁：在进行连续模具排料操作之前，需要对模具进行清洁。
可以使用清洁剂或清洁皮肤等工具进行清洁，将模具表面上的污垢、油污等物质清除干净，以确保排料操作的顺利进行。
4. 开始排料操作：在准备好排料工具和清洁模具之后，开始进行连续模具排料操作。
首先，将模具从注射机或其他设备中取出，然后将排料工具放置在适当的位置，用力将产品从模具中推出。
这个过程需要注意力度的掌握，既不能过度用力，也不能力度不足。
5. 检查产品质量：在进行连续模具排料操作之后，需要对排出的产品进行质量检查。
检查产品的尺寸、形状、表面光洁度等指标，以确保产品的质量达到标准要求。
如果发现产品存在质量问题，需要及时进行调整和修复，以避免影响后续的生产工作。
6. 清理模具和设备：在完成连续模具排料操作之后，需要对模具和设备进行清理工作。
清理模具可以使用清洗剂进行清洗，清理设备可以使用吹气枪、抹布等工具进行清理，将排料过程中产生的污垢、油污等物质清除干净，以便下一次使用。
总结起来，连续模具排料是一项需要谨慎进行的操作方法。
正确的操作能够提高生产效率和产品质量，减少资源的浪费。
在进行连续模具排料操作时，需要确保排料时间的准确性，准备好合适的排料工具，进行模具清洁，掌握排料力度，检查产品质量，并及时清理模具和设备。

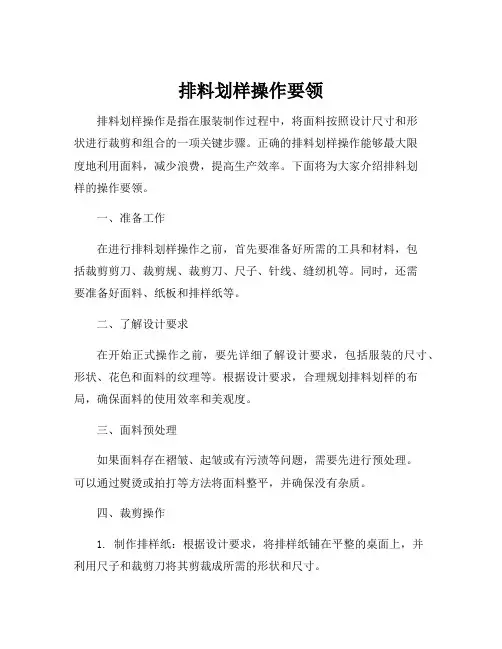

排料划样操作要领
排料划样操作要领排料划样操作是指在服装制作过程中，将面料按照设计尺寸和形状进行裁剪和组合的一项关键步骤。
正确的排料划样操作能够最大限度地利用面料，减少浪费，提高生产效率。
下面将为大家介绍排料划样的操作要领。
一、准备工作在进行排料划样操作之前，首先要准备好所需的工具和材料，包括裁剪剪刀、裁剪规、裁剪刀、尺子、针线、缝纫机等。
同时，还需要准备好面料、纸板和排样纸等。
二、了解设计要求在开始正式操作之前，要先详细了解设计要求，包括服装的尺寸、形状、花色和面料的纹理等。
根据设计要求，合理规划排料划样的布局，确保面料的使用效率和美观度。
三、面料预处理如果面料存在褶皱、起皱或有污渍等问题，需要先进行预处理。
可以通过熨烫或拍打等方法将面料整平，并确保没有杂质。
四、裁剪操作1. 制作排样纸：根据设计要求，将排样纸铺在平整的桌面上，并利用尺子和裁剪刀将其剪裁成所需的形状和尺寸。
2. 定位放置：将面料摊放在裁剪台上，使其平整展开后，将预先制作好的排样纸平放在面料上，并利用缝纫针固定。
3. 确定裁剪方向：根据纹理和花色要求，确定要裁剪的方向。
通常情况下，面料的纹理应与服装的纵向或横向相对应，以保证成衣的整体效果。
4. 划线裁剪：利用裁剪规和裁剪刀，沿着排样纸的边缘进行划线裁剪，确保切割线条的直线、平滑和精细。
同时，要注意保持切割速度的一致，避免出现过快或过慢的情况。
五、收尾处理在裁剪完成后，要对裁剪好的面料进行收尾处理。
可以使用缝纫机进行包边，使裁剪边缘更加美观和牢固。
六、质量检查最后，对裁剪好的面料进行质量检查，检查是否存在错误、漏切等问题，并及时进行修正。
确保裁剪好的面料符合设计要求，达到预期效果。
以上就是排料划样操作要领的简要介绍。
通过正确的操作方法和细心的制作，我们可以有效地利用面料资源，减少浪费，提高生产效率。
希望以上内容对大家有所帮助。
力克排料系统使用技巧32页PPT
唛架输出排料 用途：输出纸样板唛架用于裁剪
⑤
点击档案---修改 出现对话框 填入【body】
修改排料名称
修改布类
修改 款式名称 成衣档 尺码……
在修改布类为罗纹 请将布类图标改为 圆筒
填入款式名称
点击档案---开启 出现对话框 填入【款式名称】
点击闪排图标 自动排料
排料OK后保存退出
罗纹排料 错误与正确对比
④
将鼠标放在需要增加的尺码和 方向上，借助快捷键【shift+F5】
成组多个排料 用途：口袋布之类的排料
排料的件数较多
⑤
先排一整排 点选右侧图标使之边灰
按【0+Enter】(小键盘的灯要） 框选需要整体排料的样片
注：【NumLock】灯熄灭状态
图标重新点亮 将光标移动到刚刚框选的样片上 点【.】（小键盘） 移动光标就可以复制出成组样版
力克排料系统使用技巧
力克排料系统使用技巧
排料区裁片分割
用途：印 绣花样版的分割 模型样版的分割
①
⑴ 裁片放入排料区 鼠标移到裁片上 按快捷键“0+.”
注：【NumLock】灯熄灭状态
⑵ 出现切割线 可以在图标中改变方向 鼠标可以移动位置
注：按小键盘【5】键可以改边方向
⑶ 裁片已经分割 注：左键确认后 移除布需要的裁片
切割机长度150cm
切割机长宽度115cm
切割输出排料 用途：输出硬纸样板用于手工排料裁剪
⑥
点击档案---修改 出现对话框 填入【C】
修改排料名称
修改 款式名称 成衣档 尺码……
手动排料时 四周留空隙 便于切割
保存后退出
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
万能超级排料2011安装方法
7.点-桌面-万能超级排料系统，就可以使用了。
一.注：当软件安装时，有些杀毒软件会提示发现可疑病毒，这是正常的，因此软件是经过加密处理的，有些杀毒软件会把加密处理的文件程序当作可疑病毒。你可以把此杀毒软件关掉(换另一种杀毒软件)或者当杀毒软件提示你时，点以后都同意执行当前相同文件程序运行，就可以了。我们的服装CAD软件是经过杀毒软件测试封装的，你可以放心使用。谢谢!
3.出现安装驱动，点-Next-点-I accept...-Next-Next-Install-Yes-Finish-OK,此时从新关机，开动电脑。
4.再出现安装界面，点-安装驱动-右下角提示硬件安装好了，就安装好了。
6.再找到D:\万能超级排料系统\下(分别点击安装-serverinstall.bat、install.bat、e4nsrv.exe、Setup.exe-安装-确定、reg.reg)就以。
安装方法如下(注意：安装前关了所有杀毒软件)：
1-0.点--复制--万能超级排料系统2011版---粘贴-到电脑中D盘下完成。
1-1.找到-D:\万能超级排料系统\超级排料Zmark.exe-点鼠标右键-发送到桌面快捷方式就可。
2.点-安装-再点安装--点-安装-超级排料2011驱动+狗安装+专版-超级排料2011驱动+狗安装+专版.exe，确定。
富怡CAD排料系统帮助演示教学
富怡（V8）CAD排料系统帮助一、界面介绍GMS工作界面就如同排料师的工作室，熟悉了这个工作界面也就是熟悉了您的工作环境，自然就提高了工作效率。
说明：：纸样窗中放置着排料文件所需要使用的所有纸样，每一个单独的纸样放置在一小格的纸样框中。
纸样框的大小可以通过拉动左右边界来调节其宽度，还可通过在纸样框上单击鼠标右键，在弹出的对话框内改变数值，调整其宽度和高度。
：每一个小纸样框对应着一个尺码表，尺码表中存放着该纸样对应着的所有尺码号型及每个号型对应的纸样数。
：主唛架区可以按自己的需要任意排列纸样，以取得最省料的排列方式。
：辅唛架区将纸样按码数分开排列要辅唛架上，方便主唛架排料。
：状态条位于系统界面的右边最底部，它显示着当前唛架纸样总数、放置在主唛架区纸样总数、唛架利用率、当前唛架的幅长、幅宽、唛架层数和长度单位。
二、工具简介（一）.主工具匣⑴：主工具匣中的打开款式文件与文档菜单中打开款式文件的命令作用相同。
（下左图“选取款式”）功能：【载入】用于选择排料所需的纸样文件；【查看】用于查看【纸样制单】的所有内容；【删除】用于删除选中的款式文件；【添加纸样】用于添加另一个文件中或本文件中的纸样和载入的文件中的纸样一起排料；【信息】用于查看选中文件信息；（上右图“款式信息））文件名：显示DGS文件名及存盘路径；载入时间：DGS文件载入GMS时的时间；修改时间：DGS文件载入前的保存的时间；文件长度：DGS文件的大小；文件ID：DGS文件更改且关联后所表示的数值。
如果DGS文件修改后在GMS中使用过关联，款式信息框中都有相对应的修改的时间。
操作：载入1.单击【载入】，弹出【纸样制单】对话框；2.参照对话框说明进行设置，再单击【确定】。
查看1. 单击文件名，点击【查看】图标；2. 弹出【纸样制单】对话框，修改其中内容后，单击【确定】；3. 回到第一个对话框，单击【确定】即可。
删除单击文件名，点击【删除】按钮即可。
瑞丽超级排料使用方法
瑞丽超级排料使用方法
瑞丽超级排料是一款针对裁剪行业的软件，主要用于实现自动化排料操作的功能。
它的使用方法大致如下：
1. 打开软件并新建工程：在软件界面中选择“文件”-“新建工程”，输入工程名称并设置相关参数。
2. 导入裁剪图形：点击软件上方的“导入”按钮，在弹出的窗口中选择需要排料的CAD文件或DXF文件，并设置相关参数。
3. 设定布料：在导入文件后，需设置布料规格和布料价格等参数，以便软件进行计算和优化。
4. 进行排料：点击软件上方的“排料”按钮或选中对应的操作项，进行排料操作。
软件会自动计算出最优的排料方案，并生成相应的报表或优化图形。
5. 导出结果：排料完成后，可以按照需要将结果导出为DXF、SVG、PDF等格式进行保存或打印。
需要注意的是，在使用瑞丽超级排料软件时，需要理解一些相关的排料基础知识和技术，例如布料的材质和纹理方向等。
同时，正确地设置相关参数和选项也是
达到最佳排料效果的关键。
自动排料机操作说明书
全自动排料机操作使用说明书中山市三乐电子有限公司地址：中三市南朗镇第六工业区电话：目录一. 前言全自动排料机。
二. 简述自动排料机工作原理。
三. 全自动排料机的结构。
3.1主机结构3.2送料部分3.3驱动部分3.4显示操作部分3.5气路部分四. 全自动排料机的使用操作4.1人机界面《各种设定》的操作4.2人机界面《工程切换》的操作4.3人机界面《复位》的操作4.4人机界面自动与手动参数设定及操作4.5人机界面《产品项目》的操作五. 全自动排料机的调试5.1手动调试各轴5.2设定工作参数一前言全自动排料机随着社会日新月移的发展，科技的不断进步，新兴的生产工艺以其生产模式理念，将逐步的代替传统生产模式及理念。
这款第四代全自动排料机，是我公司自主研发的非标设备，是专门为电子行业使用的自动化设备。
主驱动采用精密丝杆和精密同步带，精度达到0.01mm。
机器设计紧凑，所占空间少。
本机器采用先进的可编程控制器，人性化的人机界面，可方便的调整速度和相关参数，及性能优良的驱动器和电机。
由于设计和装配技术的不断更新优化，本机器在生产线上有着性能稳定，运行速度快，故障率少，噪音小的特点。
还有着良好的互换性，也就是一台机器可生产几个系列的产品，达到一机多用，降低了生产成本，减少了空间。
我们本着以人为本，服务至上的宗旨。
努力为客户量身打造自动化设备，尽最大努力为客户降低成本，提高竞争力。
也感谢贵公司使用我们所生产的自动排料机，敬请多提宝贵意见！最后祝愿贵公司兴旺发达！二.简述自动排料机工作原理。
自动排料机是按照生产工艺要求，有规律的把产品排列，为下一道工序做准备。
首次启动机器后，可先用手动来调试，首先把参数设定好，再把机器复位，才能开自动。
每次开机如是重新上电，都必须复位，以保证精度，减少误差。
这些条件都做好了，按下启动按钮，机器就按照程序自动运行，当排完后，就报警提醒工作人员。
本机的电源有三路，一是主电源220V交流电，二是24v直流电，供给可编程控制器和驱动器及传感器，三是5v直流电，供给人机界面和驱动器。
ET导出PLT文件的几点注意事项
ET导出PLT文件的几点注意事项
1、在ET打板系统里当缝边为0的时候，将缝边的大小更改为0.001；
2、在ET的排料系统排料时，不需要设置幅宽等信息，默认的即可。
在排料时只要选择快速排料，将所有样片排下来即可。
（只要取片就可以了）；
3、在打印输出的时候设置绘图机，类型选择普通喷墨，保存成PLT文件；
4、打印输出的时候精度不需要进行更改，默认100×60即可；
5、输出的时候，只要将毛边（外）勾选上，净边（内）不要勾选
排料的时候可以不要打印内线和净边线，只要一个缝边线既可，建议不要打印净边线）排料边框和排料信息均不要打印输出。
6、在使用超级排料导入PLT时，将分辨率改成1016（ET2009版，其他版本可能有1000的）导入；
7、导入之后在超排里设置对应的幅宽和缩水等；
8、超排在导入PLT文件打印输出时，只需要勾选封边线和内线即可！
9、超排所生成的PLT文件的分辨率为1000，如与服装大师系列以外的设备相连接，建议生成PLT文件再打印输出，生成PLT文件时，将绘图仪设置里的误差补偿系数分别改为1.016即可。
ET要打开PGM全码DXF得PGM先转成ZIP才行。
富怡服装 CAD V9.0 使用手册说明书
400-886-1180
富怡服装 CAD 功能概述
同时在多段线上加距离相等的剪口、在一段线上等份加剪口，剪口的形式多样；在袖子与大身的缝合位置 可一次性对剪口位； 19. 自动生成朴、贴 在已有的纸样上自动生成新的朴样、贴样； 20. 工艺图库 软件提供了上百种缝制工艺图。可对其修改尺寸，并可自由移动或旋转放置于适合的部位； 21. 缝迹线、绗缝线 提供了多种直线类型、曲线类型，可自由组合不同线型。绗缝线可以在单向线与交叉线间选择，夹角能自 行设定； 22. 缩水、局部缩水 对相同面料的纸样统一缩水，也可对个别的纸样局部缩水处理； 23. 文件的安全恢复 每一个文件都设有自动备份，或因突发情况文件没有保存，系统也会帮我们找回数据； 24. 文件的保密功能 软件能对客户的文件进行保护，即使文件被拷贝也不会被盗用； 25. ASTM、TIIP 软件可输入 ASTM、TIIP 文件及输出 ASTM，与其它 CAD 进行资源共享； 26. 自定义工具条 界面上显示工具可以自行组合，及右键菜单显示工具也可自行设置。
6. 曲线与直线间的顺滑连接 一段线上有一部分直线一部分曲线，连接处能顺滑对接，不会起尖角；
7. 调整时可有弦高显示
8. 合并调整 能把多组结构线或多个纸样上的线拼合起来调整；
9. 对称调整的联动性 调整对称的一边，另一边也在关联调整；
10. 测量 测量的数据能自动刷新；
11. 转省 能同心转省、不同心转省、等份转省、一省转多省、可全省转移也可按比例转移、转省后省尖可以移动也 可以不动；
12. 加褶 有刀褶、工字褶、明褶、暗褶，可平均加褶，可以是全褶也可以是半褶，能在指定线上加直线褶或曲线褶。 在线上也可插入一个省褶或多个省褶；
13. 去除余量 对指定线加长或缩短，在指定的位置插入省褶；
超级排料使用说明书
超级排料使用说明进入排料中心单击“自动排料”工具弹出如下对话框1、时间：设定排料使用时间，单位：分钟2、对条格:当面料有对条格设置时,勾选此项将按设置的对条格属性自动排料对条格设置方式:选择对条格工具,鼠标单击裁片的剪口/孔位移动裁片与面料对条格:左键+Ctrl放到空白位置,在对话框中输入与条格交点的偏移量注:横向,纵向条格必须都设置裁片与裁片对条格:左键+Ctrl放到另一裁片剪口/孔位位置,在对话框中输入两裁片对条格方式3、自动挤压：选中时，自动排料后自动挤压（当设定禁区时此选项无效）4、混排：所有裁片混合排列单件分组：每个件份为一组，按段差（色差）排列单码分组：每个码为一组，按段差（色差）排列单片分组：每个裁片为一组，按段差（色差）排列分区：以“分区间隔”，“分区长度”的参数分成小区分组时，“组间重叠量”会激活，设为“-1”时两组间自动按较小量重叠>100厘米时所有组间都可重叠设为“0”时每一组尾部对齐，不重叠0~100厘米时按设定量重叠选择“混合分组”：会弹出如下对话框自动有一个组别。
左边列表框显示当前组的件份，右边列表框显示未分组的件份双击右边列表框的件份名称，将其添加到当前组双击左边列表框的件份名称，将其从当前组删除“添加组”：增加一组“删除组”：删除当前组“边中色差”：单组中的件份垂直分组“段差”：包含段差“只分一组”：所有件份全为一组（主要用于件份比较少时设边中色差）“两件一组”：所有件份每两件设为一组（按顺序）下图有边中色差“三件一组”：所有件份每三件设为一组（按顺序）下图无边中色差“组间重叠量”用途同上用于连续排料时设置对应床的分组用于连续排所有面料时，设置相应面料的对应床的分组“清除”：清除所有组并返回“确定”：接受当前设定5、“设定方向”：按“XML”中的设置确定裁片的方向。
下图红：左，青：右，黄：任意“同一方向”：所有裁片方向统一“件份同向”：单个件份同一方向“同码同向”：单个尺码同一方向“任意方向”：每个裁片的方向都可以任意设置5、“自动清除当前排料”：自动排料前清除当前排料“当前排料位置固定”：当前排料位置固定，此时“允许前插”将激活选中时但可以前插。
超年级排料使用说明
超年级排料使用说明 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】超级排料使用说明进入排料中心单击“自动排料”工具弹出如下对话框1、时间：设定排料使用时间，单位：分钟2、对条格:当面料有对条格设置时,勾选此项将按设置的对条格属性自动排料对条格设置方式:选择对条格工具,鼠标单击裁片的剪口/孔位移动裁片与面料对条格:左键+Ctrl放到空白位置,在对话框中输入与条格交点的偏移量注:横向,纵向条格必须都设置裁片与裁片对条格:左键+Ctrl放到另一裁片剪口/孔位位置,在对话框中输入两裁片对条格方式3、自动挤压：选中时，自动排料后自动挤压（当设定禁区时此选项无效）混排：所有裁片混合排列单件分组：每个件份为一组，按段差（色差）排列单码分组：每个码为一组，按段差（色差）排列单片分组：每个裁片为一组，按段差（色差）排列分区：以“分区间隔”，“分区长度”的参数分成小区分组时，“组间重叠量”会激活，设为“-1”时两组间自动按较小量重叠>100厘米时所有组间都可重叠设为“0”时每一组尾部对齐，不重叠0~100厘米时按设定量重叠选择“混合分组”：会弹出如下对话框自动有一个组别。
左边列表框显示当前组的件份，右边列表框显示未分组的件份双击右边列表框的件份名称，将其添加到当前组双击左边列表框的件份名称，将其从当前组删除“添加组”：增加一组“删除组”：删除当前组“边中色差”：单组中的件份垂直分组“段差”：包含段差“只分一组”：所有件份全为一组（主要用于件份比较少时设边中色差）“两件一组”：所有件份每两件设为一组（按顺序）下图有边中色差“三件一组”：所有件份每三件设为一组（按顺序）下图无边中色差“组间重叠量”用途同上用于连续排料时设置对应床的分组用于连续排所有面料时，设置相应面料的对应床的分组“清除”：清除所有组并返回“确定”：接受当前设定5、“设定方向”：按“XML”中的设置确定裁片的方向。
突破超级排料操作手册
上海突破计算机科技有限公司TUPO智能排料系统文件格式转换系统使用说明书上海突破科技计算机有限公司目录第一章TUPO格式转换系统 (2)第二章TUPO智能排料系统 (5)第一节系统简述 (5)第二节软件界面介绍 (5)第三节排料工具功能介绍 (5)第四节菜单栏 (20)(超级省料皇系统) (25)第五节WMS快捷键 (34)第一章TUPO格式转换系统界面介绍：功能介绍：新建空白文档打开TUPO 智能CAD 系统的WDS 格式文件。
导入其他CAD 系统输出的AAMA （dxf ）文件格式。
一般导出的DXF 文件若放码的会自带一个*dxf 、*rul 文件。
如（图一）导入有三个选项：1、导入标注文字：一般可不选择，标注文字就是纸样的放码点编号如图：如果选择此选此选项项会显得纸样文字杂乱，在唛架界面绘图时文字#号多如麻。
2、全导入为放码点可选可不选：若选择所有点属性会都是放码点。
（建议不选择）3、各码分开导入：若想每个码单独一个文件保存可选此选项。
如果转换一些不标准的*dxf 文件纸样会变型，可以选择该选项看看纸样是否会好些。
导入比例：一般使用默认的比例1.0，如果转换不标准的*dxf 文件纸样尺寸不正确，可以在小三角选择其他比例试试。
导出格柏系统的MOD 款式文件。
导入格柏系统的TMP 文件。
格柏导出时是压缩文 件需要解压，从文件夹找到该文件选择全纸样放 置区状态栏（图一）部其他选项也勾选即OK 。
如（图三）为了在转换成*wds 自动识别纸样名、面料种类、份数在格柏里的纸样信息需要如下输入： 在Name 栏,写款式名和纸样名,如: JKT42734P-FT (JKT42734P 是款式名,FT 是纸样名)在【描述】栏,输入纸样名,布料名,份数,如: FT 空格AX2 (FT 是纸样名,A 是布料名,2表示2份)FT 空格AX2空格BX1空格CX2(FT 是纸样名,A,B,C 是布料名,2和1表示2份) 表示该纸样A 布有2份,B 布1份,C 布2份 在在Name 栏,写款式名和代号,如: JKT42734P-2 (JKT42734P 是款式名,2是代号)导入力克系统的IBA 纸样文件。
富怡服装CADV9常见问题解答
富怡服装CAD V9常见问题解答目录第一章软件安装 (3)第一节：如何安装企业版单机版本，企业网络版本，院校版 (3)一：如何安装企业单机版本 (3)二：如何安装企业网络版本 (7)三：如何安装院校版本 (8)四：V8下载版在win7系统64位下安装不了，提示以下对话框： (9)第二节：超级排料安装 (9)一：超排锁驱动安装及注意事项 (9)二．怎样在Windows8上安装超排驱动 (10)第三节：网络版本安装注意事项及软件安装后打不开处理办法 (13)第四节：院校版本安装注意事项及软件安装后打不开处理办法 (14)第五节：不同系统安装富怡不同语音版本软件的注意事项 (14)一：英文系统安装繁体版注意事项： (14)二：繁体系统安装简体版注意事项： (14)第二章：富怡软件与富怡数字化仪的连接 (17)第一节：富怡软件如何与富怡数字化仪连接 (17)第二节：如何调整精度 (19)第三节：不能连接的处理方法 (19)第四节：如何读图 (20)第三章富怡打板，放码，排料常见问题 (21)第一节：PDS突然不能用处理办法 (21)第二节：DGS里常见问题处理办法 (21)一：DGS打不开处理方法 (21)1:出现KEY ERRO6 (21)2:出现HASP NOT FOUND(3)或007 (21)3:提示建立空文档 (21)4:打开软件时出现“需要升级加密锁”或者“时间到期”或者“距离” (22)二：在WINDOWS7中，在DGS里画线时，计算器显示不出来 (22)三：在打板时怎样1:1显示 (23)四：在DGS中，打开文件或保存过程中出现共享违例 (24)五.裁片显示不出来 (26)六.读图或操作软件时，提示无效路径 (26)七.打开任一文件做任一操作时提示存盘被拒绝 (26)八：打开文件提示“不明文件”，或者打开是空白的文档 (27)九：为什么布纹线信息在纸样上不显示 (27)十：移动纸样时样片总是一闪一闪的，而且是黑色 (27)十一：布纹上的红点 (27)十二.打板里，打开的款式图，设计工具栏，纸样工具栏等不见了 (27)十三.在DGS里打开日文的dxf，显示的字体是正确的，但是DGS里打印出来有的是乱的 (27)十四.如何删除皮尺记录的尺寸 (27)十五.用“ASC137新立式切割机”在放码中切割剪口时切不透，但在排料中可以 (28)十六.在打板里画了100X100的矩形，到了排料里每个边大了1CM (28)十七：读图时，菜单消失 (28)十八：怎么显示放码标注 (28)十九：拖动布纹线时为什么会出现多条布纹线 (29)二十：怎么改变多个点的属性，如何删除线段的点或平分点 (29)第三节：GMS及超排常见问题处理办法 (30)一：工具匣不显示 (30)二：在尺码表中为何不可左键拖选纸样变蓝 (30)三：排料里标尺怎样显示或隐藏 (30)四：布纹线上怎么显示纸样名，号型，布料等信息 (30)五：调整布纹线上的字体与唛架说明字体 (31)六：单向排料或一套纸样一个方向 (31)七：设置纸样之间的间距 (32)八：如何改变绘图线型 (33)九：多种面料的纸样排在一起 (34)十：所有纸样只排一片 (34)十一：纸样排完后又需要重新从DGS中添加样片再排 (34)十二：怎么显示状态栏里的字 (35)十三：怎么隐藏净样线、辅助线、纸样内部的剪口钻孔等 (35)十四：怎么输出PLT格式文件 (35)十五：排料文件在，放码文件丢失，把纸样文件找回来的方法 (36)十六：排料系统里怎样把一个码的所有纸样设同一颜色或把一套纸样设成一种颜色： (40)十七:打开排料系统提示由于“应用程序配置不正确，应用程序未启动。
排料及打印操作说明
点击要排图的面料（如条纹），再点击“幅宽”后面的数字，输入布料实际可排的宽度。
4．点击“布料确认”图标 。注意：排完第一种面料，可以继续排第二种面料。在输入第二种面料“幅宽”后，要击键盘上的“Enter”（回车键），“幅宽”修改才有效。
45.点距 ：用于测量两点之间的直线距离（点击此功能后点击测量第一点，点击测量第二点，在左下角会出现DX、DY、DL的数据）.
46.面积 ：用于测量裁片某部位的面积（点击此功能后点击要测量的部位一端，拉出要测量的范围后点击，在左下角会出现此部位的面积）.
47.裁片面积 ：用于测量裁片的面积（点击此功能后点击要测量的裁片，在左下角会出现此裁片的面积）.
28.(裁片)对称片展开 ：用于展开需要对称展开的裁片（点击此功能后点击需要对称展开的裁片，裁片便会自动展开；若使用此功能再点击已展开的裁片，对称展开的裁片将会闭合）.
29.裁片分割 ：用于将一块裁片分割成两片（点击此功能后点击要分割的裁片后，击键盘上的“＜”、“＞”键，可以旋转分割线，再将分割线移动到要分割的位置，击回车确定。）.
5．点击“智能排料”图标 ，出现“智能排料参数”对话框（如下图）。在“时间”一栏填入排图时间。点击“确定”按钮 。等待排图结束，即可打印。
A）如果允许纱向倾斜一点，可以在“旋转角度限制”栏中填入“向左”和“向右”旋转的角度（建议一般不要超过1.5度）。
B）如果是“倒顺毛”或“顺逆向”排图，则在“增加旋转”栏中选择“无旋转”。
2. 选择好面料层后，必须点击需要添加的每一片裁片，并且在右边“号型”中勾选想要添加的号型（如下图）：如果选择该片裁片所有号型,可以点击 按钮。
柏狼超排操作说明书2014
柏狼超级自动排料系统操作说明书引言近几年，国家持续深化改革的核心宏观政策，促进了整体经济高速发展，特别鼓励与大力支持自主研发的科技领域项目，科技技术是第一生产力。
随着社会的发展和市场的需求，用工难、成本高、效率低等成为各行业普遍现象，如何满足新的市场结构型需求和发展，成为共同关心的话题，所以现在更多的企业、产业链都在积极转型。
纺织服装、玩具、家具等企业作为传统劳动密集型代表，必然成为待转型的典范。
子曰：“工欲善其事，必先利其器”。
自动化软硬件系统的开发和运用成为转型升级的第一步。
传统的服装企业，普遍存在设备老化，技术陈旧，用工荒、生产工艺流程效率低，已经完全不能满足订单批量小、款式变化快、生产周期短等新的市场个性化需求。
以服装数字化、科技化项目起始的服装CAD系统为代表，国内外普及程序差距仍然很大，就国内而言，东西部、南北普及率也是差异化很大。
在国内服装CAD整体系统运用过程当中，大部分企业起初使用CAD系统模块最多的，也是效率最高的是CAD放码模块，运用软件制版模块也是近两年才得以发展，作为服装CAD系统其中之一的排料模块，至今仍然需要靠排版师傅自身的经验进行纯手工或人工交互方式来生产，其效率低下，且劳动强度高，手工画皮更是误差大，再加上人工核料不准，导致每年的布料浪费多达上百万。
超级智能电脑自动化排版则可以解决这个环节的难题，时间快、核料准、精确性高、节省物料、劳动力成本降低等正是电脑自动排版系统带来的特点。
超级自动排版系统可实现只需设定床次套数配比、门幅、物料属性等规则要求，该系统可完全自动化进行排版，并且实时针对排版结果进行监控，实现人机互动确保在高效率的同时，保证生产安全和精确度。
该系统的运用带来的综合好处必然随着市场的需求完全普及。
软件总体设计概述产品用途：该系统可用于纺织服装企业的裁片核料和排料；玩具企业的图形排版、下料和家具企业的图形下料及排版。
产品设计特点：1、软件具备加载：.prj；.zip；.plt；.pla；.plo；.hp2；.hpg；.tac；.gbr；.ggt；.iso等国内外HPGL格式文件、裁床格式文件，兼容性强。
排料系统介绍.
”）
在待排料区内按衣片的大小自动整理衣片。 操作方法：单击“按大小整理衣片”即 可。
9、按规格整理衣片（同“
”）
• 在待排料区内按衣片的规格自动整理衣 片。操作方法：单击“按规格整理衣片” 即可。
10、修改门幅
在排料过程中修改门幅。操作方法：单击 “修改门幅”，再输入所需的门幅宽即 可。门幅修改后，排料操作区中门幅线 的位置相应的被改动。
设置所要排料的衣片的版型 规格及件数：
在 和 下拉框 中选择“款式大类”和“款式名称”后， 系统即自动将该“款式大类”和“款式 名”
填入如图的所选项（在最右端用蓝色表示 该记录被选中）中然后再选择版型、规 格和件数。
注意： 本系统可以对同一款式的不同规格的衣 片进行排料，也可以对不同款式的衣片 进行排料。如要设置一排料单，要求款 式为“直身裤”、版型为“毛面版1”的S、 M、L规格各排2件，XL规格排1件，同 时款式为“男原型”、版型为“毛面版1” 的M规格排1件。
：在“排料单名”下的选择框 中选中某一排料单名后按此按钮，即选 择了该排料文件，并在主界面上出现该 排料文件。此时按 后，即可对该 排料文件进行操作。
：在“排料单名”下的选择框中 选中某一排料单名后按此按钮，即删除 了该排料文件。
：用于在不改变已排好样板的基 础上对已设定了属性或完成结构设计的 衣片进行重新设置。注意：一般有两种 情况需修改已有排料单：①排料单内的 衣片有所改动；操作方法：在“样片结 构设计”系统中修改完衣片后，再返回 “排料系统”单击此按钮。②排料单内 的衣片属性有所改动；操作方法：在重 新修改了排料单属性设置后按此按钮。
/ ：单击此按钮，可 以使“排料单名”下的排列单名称按时 间顺序或字母顺序进行排列。
排料工技术操作及注意事项范本（2篇）
排料工技术操作及注意事项范本一、引言排料工是生产过程中非常重要的一个岗位，他们负责将成品或原材料从生产线上或仓库中取出，并进行分类、包装或运输等操作。
在这个过程中，排料工需要掌握一定的技术操作，同时应注意一些安全事项，以确保工作的顺利进行和人身安全。
本文将介绍排料工的技术操作及相关注意事项，以提高排料工的工作效率和安全意识。
二、技术操作1. 制定合理的工作计划：排料工应根据生产计划或仓库情况，合理制定自己的工作计划。
首先，需要了解哪些产品或原材料需要排料，并将其按照优先级进行排序。
其次，需要预估每种产品或原材料的数量，以便合理安排工作时间和人力资源。
最后，根据实际情况，结合生产线的运行状态，及时调整工作计划。
2. 使用适当的工具和设备：排料工在工作中会使用各种工具和设备，如叉车、输送带等。
在使用这些工具和设备前，需要确保其工作状态正常，并进行必要的维护和保养。
同时，需要选择适当的工具和设备，以提高工作的效率和安全性。
3. 熟悉产品或原材料的特点：不同的产品或原材料有不同的特点，例如尺寸、重量、易碎性等。
排料工需要对这些特点有足够的了解，以便在操作过程中采取相应的措施。
比如，对于易碎的产品或原材料，需要轻拿轻放；对于重量较大的产品或原材料，需要使用合适的工具进行搬运等。
4. 注意操作的节奏和顺序：排料工应按照一定的节奏和顺序进行操作。
首先，需要确保自己的动作流畅、协调，以提高工作效率。
其次，需要按照预先制定的工作计划，按照优先级进行排料操作。
最后，需要确保每一步操作的安全性和准确性，以避免出现意外或错误。
三、注意事项1.注意人身安全：排料工需要时刻注意自身的人身安全。
在工作中，应穿戴好相应的防护装备，如工作服、安全鞋等。
同时，需要注意工作环境的安全性，如地面的平整性、通道的畅通性等。
在操作过程中，要注意戴好手套、护目镜等个人防护用品，以避免受伤。
2.注意产品或原材料的安全：排料工在进行操作过程中，需要确保产品或原材料的安全。
超级排料系介绍
博克超级排料系统介绍博克国际（香港）有限公司深圳市博克时代科技开发有限公司产品介绍product introduce博克超级排料是由博克科技开发有限公司与新西兰SS公司合作开发的新一代智能排料系统，是目前智能化程度最高、功能最全面、效率最高的、利用率最高的排料系统。
作为全球最先进的服装排料系统，其强大的竞争优势如下：博克超级排料系统优势：●排料时间短、速度快博克超级排料系统不需要手动做任何排料处理，根据客户产品配比及生产要求，设定排料方案。
只需要输入排料使用时间（该系统以分钟为单位），运行【开始】按钮，即可在设定时间内完成人工数小时所完成的排料工作。
排料时间根据排料长短，一般设为2—8分钟即可，给企业极大的提高了生产效率，大大节省了人工成本。
●排料利用率高博克超级排料系统比手工排料方式平均高1—5个百分点，与其它同类超级排料系统相比，排料利用率高1—3个百分点。
用手工完成的排料或用其它排料系统排好的图，都可以使用本系统的挤压功能（或重排功能）进行挤压，一般都可以相应提高利用率，节省可观的面料。
●排料方案齐全功能强大1、混排—多款/多码混合排料可以将不同款式、不同规格混合排料，并可以设置每个规格及裁片的数量、方向以及对称等。
系统根据设置的方式自动计算最佳排料方案，并在规定的时间内完成排料工作。
2、段色差—单件、单码排料有段色差的面料，可以设置成单件分组、单码分组或单片分组，根据系统设置，自动按照要求完成排料工作。
3、组合排料—多件/多码组合可以设置每两个或多个规格的裁片组合在一起排料，组与组之间可以设置重叠量。
4、边中色差—组合排料有边色差的面料，可以通过该方式将不同规格的裁片排在相对集中的位置，以达到防止色差的要求。
5、群组、对格排料根据排料要求，可进行裁片群组（可以实现左右片群组和任意片群组）及对格设置，如下图。
根据条格类型及条格大小，系统可以方便地实现对条格功能。
6、单片组合-分组排料这种方式可以方便内衣等类型的产品裁剪（方便带刀裁剪）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超级排料使用说明
进入排料中心单击“自动排料”工具弹出如下对话框
1、时间：设定排料使用时间，单位：分钟
2、对条格:当面料有对条格设置时,勾选此项将按设置的对条格属性自动排料对条格
设置方式:选择对条格工具,鼠标单击裁片的剪口/孔位移动
裁片与面料对条格:左键+Ctrl放到空白位置,在对话框中输入与条格交点的偏移量
注:横向,纵向条格必须都设置
裁片与裁片对条格:左键+Ctrl放到另一裁片剪口/孔位位置,在对话框中输入两裁片
对条格方式
3、自动挤压：选中时，自动排料后自动挤压（当设定禁区时此选项无效）
4、
混排：所有裁片混合排列
单件分组：每个件份为一组，按段差（色差）排列
单码分组：每个码为一组，按段差（色差）排列
单片分组：每个裁片为一组，按段差（色差）排列
分区：以“分区间隔”，“分区长度”的参数分成小区
分组时，“组间重叠量”会激活，设为“-1”时两组间自动按较小量重叠
>100厘米时所有组间都可重叠
设为“0”时每一组尾部对齐，不重叠
0~100厘米时按设定量重叠
选择“混合分组”：会弹出如下对话框
自动有一个组别。
左边列表框显示当前组的件份，右边列表框显示未分组的件份双击右边列表框的件份名称，将其添加到当前组
双击左边列表框的件份名称，将其从当前组删除
“添加组”：增加一组
“删除组”：删除当前组
“边中色差”：单组中的件份垂直分组
“段差”：包含段差
“只分一组”：所有件份全为一组（主要用于件份比较少时设边中色差）
“两件一组”：所有件份每两件设为一组（按顺序）下图有边中色差
“三件一组”：所有件份每三件设为一组（按顺序）下图无边中色差
“组间重叠量”用途同上
用于连续排料时设置对应床的分组
用于连续排所有面料时，设置相应面料的对应床的分组
“清除”：清除所有组并返回
“确定”：接受当前设定
5、
“设定方向”：按“XML”中的设置确定裁片的方向。
下图红：左，青：右，黄：任意
“同一方向”：所有裁片方向统一
“件份同向”：单个件份同一方向
“同码同向”：单个尺码同一方向
“任意方向”：每个裁片的方向都可以任意设置
5、
“自动清除当前排料”：自动排料前清除当前排料
“当前排料位置固定”：当前排料位置固定，此时“允许前插”将激活选中时但可以前插。
如下图红色固定，青色、黄色有前插
不选“允许前插”时如下图，已排部分尾部对齐往后排并可设置新旧之间的间距
“群组裁片成组移动”：用于某些裁片成组，“所有件份”，“相同尺码”将激活此时需要将要成的裁片手动在排料区组合，并将其群组，自动排料时组合的裁片
将成租移动。
没有群组的裁片将位置固定
“相同尺码”选中时将按手动成组的组合相同的尺码自动成组
“所有件份”选中时将按手动成组的组合全部件份自动成组
包含没有群组的裁片时，“允许前插”将激活，功能同上
可以手动设置多组，成组的要手动将其群组
6、当待排区有裁片时，此项激活，选中时将自动清掉待排区裁片重新排料
7、用于设置裁片间距
8、所有裁片按所设角度倾斜
9、设置裁片可以压角的量
10、按需要对列表区裁片进行排序
11、
用于在排料区中间（横向）设置一空白平行区域，所设的值为空白区域的宽度（>0）下图：中间一英寸折线
12、“禁区设置”：用于设置残区，会弹出如下对话框
用于连续排料时设置对应面料对应床的信息
使用方法：
点击最后的空白行增加一有效残区
只设置“X偏移”：纵向残区，X偏移1-残区的左端位置，X偏移2残区的右端位置下图：X偏移1为50英寸，X偏移2为60英寸，之间10英寸残区
只设置“Y偏移”：横向残区，Y偏移1-残区的上端位置，Y偏移2残区的下端位置下图：Y偏移1为20英寸，Y偏移2为25英寸，之间5英寸残区
X、Y全部设置：中间的残区，所设值为残区位置
下图：X偏移1为50英寸，X偏移2为200英寸，Y偏移1为20英寸，Y偏移2为25英寸，之间残区：横向150英寸，纵向5英寸
“清除”：清除所设所有残区并退出
“确定”：接受所设残区
13、“单片设置”：用于设置裁片的个性属性，弹出如下对话框
用于设置其他面料的裁片属性
列表框为裁片的名称列表，右侧显示裁片的形状
“允许倾斜”：设定此裁片可以允许的倾斜角度
“单片间隔”：设定此裁片的特殊间隔
此选项用设置左右片自动群组移动，不需再手动组合
选择“自由”：不群组
选择“左右片群组X1”：左右片X方向并列，左片在前
选择“左右片群组X2”：左右片X方向并列，右片在前
选择“左右片群组Y1”：左右片Y方向并列，左片在前
选择“左右片群组Y2”：左右片Y方向并列，右片在前
“边中色差控制”：不选中时，此裁片不做边中色差处理
“清除”：清除所有裁片的设置
“确定”：接受设置信息
注：此设置为临时信息，不保存
13、
此部分只对已排裁片进行处理
“普通挤压”：对裁片进行简单挤压
“强度挤压”：对裁片进行强度挤压(需设定工作时间)
“重排”：对当前排料重新自动排料(裁片方向固定，其他选项不起作用)
14、若设置了“合掌排料”，裁片有可能自动翻转
15、“对条格”
当面料设置了对条、对格的数据时，此选项被激活
必须在裁片中心现将需要对条格的裁片设置好，此处才能使用
如下图：A、B两片双向对齐，C与他们只是横向对齐（孔位点既是对齐点）
16、
选择“当前床”，只排当前床
选择“当前面料”，连续排当前面料所有床
选择“所有面料”，连续排所有面料所有床
17、“开始”：开始自动排料
18、“停止”：停止自动排料并接受当前结果。
