爬壁机器人分类和行走机构
爬壁机器人的组成结构
爬壁机器人的组成结构一、引言爬壁机器人是一种能够在垂直墙面上行走的机器人，它具有很强的适应性和灵活性，被广泛应用于建筑、航空、军事等领域。
本文将介绍爬壁机器人的组成结构，以便读者更好地了解其原理和工作方式。
二、爬壁机器人的主要组成部分1. 机身爬壁机器人的机身是整个系统的核心部分，它包括了所有关键零部件和控制系统。
通常，机身由铝合金或碳纤维材料制成，具有轻量化和高强度的特点。
在机身内部，还配备了电池、电机、传感器等各种设备。
2. 行走模块行走模块是爬壁机器人中最为重要的组成部分之一，它通过运动来实现在墙面上行走。
行走模块通常由几个轮子或履带组成，并且能够自主地调整其形态以适应不同墙面的形状和倾斜角度。
3. 传感器传感器是爬壁机器人中必不可少的组成部分之一，它可以通过感知周围环境来帮助机器人决策。
传感器通常包括激光雷达、红外线传感器、摄像头等，能够精确地测量墙面的倾斜角度和距离。
4. 控制系统控制系统是爬壁机器人中最为关键的组成部分之一，它通过对机身和行走模块的控制来实现在墙面上行走。
控制系统通常由微处理器、电路板等组成，能够自主地调整机身和行走模块的姿态以适应不同墙面的形状和倾斜角度。
三、爬壁机器人的工作原理1. 行走原理爬壁机器人的行走原理是利用吸盘或者磁力来实现在垂直墙面上行走。
吸盘式爬壁机器人通过吸附力将机身固定在墙面上，而磁力式爬壁机器人则是通过电磁铁将自身与墙面产生磁性吸引力。
2. 控制原理爬壁机器人的控制原理是通过传感器不断地获取周围环境信息，并根据这些信息来调整机身和行走模块的姿态，以保证机器人在墙面上行走时的稳定性和安全性。
四、爬壁机器人的应用领域1. 建筑爬壁机器人可以在高楼外墙进行维护和清洁工作，大大提高了工作效率和安全性。
2. 航空爬壁机器人可以在飞机表面进行维护和清洁工作，减少了人力成本和风险。
3. 军事爬壁机器人可以在战场上执行侦察任务，并且能够适应各种地形环境。
五、结论通过本文的介绍，我们了解了爬壁机器人的组成结构、工作原理以及应用领域。

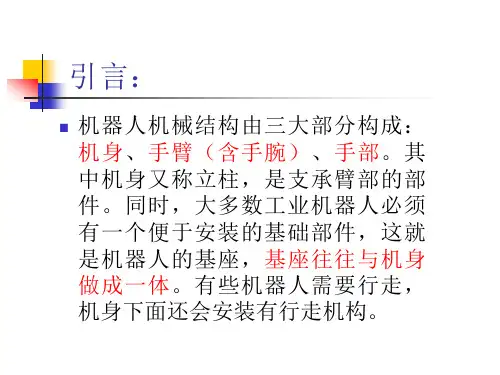

机器人机身及行走机构
2．回转与俯仰机身：
机器人手臂的俯仰运动，一般采用活塞 缸与连杆机构实现。手臂俯仰运动用的 活塞缸位于手臂的下方，其活塞杆和手 臂用铰链连接好，缸体采用尾部耳环或 中部销轴等方法与立机器人行走机构
1．行走机构的构成：
机器人行走机构通常由驱动装置、传 动装置、位置检测装置、传感器、电 缆和管路等构成。
构成：
主要由升降缸体、齿条缸、齿轮套筒、固定立柱和升降回 转台等部分构成。
工作原理：
回转运动：
齿条缸的齿条活塞杆直线运动→齿轮套筒6回转运动→齿轮 套筒6 和升降缸体2及升降回转台1固联→升降回转台1 回转
升降运动：
升降缸体2、齿轮套筒6、回转台1整个一起升降运动
齿条活塞缸—升降缸机构图例：
履带式行走机器人图例（1）：
履带式行走机器人图例（2）：
6．脚踏行走机器人：
脚踏行走机器人即步行机器人，典型特 征是不仅能在平地上，而且能在凹凸不 平的地上步行，能跨越沟壑，上下台阶， 具有广泛的适应性。主要设计难点是机 器人跨步时自动转移重心而保持平衡的 问题。
两足步行机器人图例：
控制特点：
四足机器人步行 时，一只脚抬起， 三只脚支撑自重， 这时有必要移动 身体，让重心落 在三只脚接地点 组成的三角形内。
四足机器人图例（2）：
四足机器人图例（3）：
7．其它行走机器人：
爬壁机器人： 车轮和脚混合式机器人：
行走机构设计的注意点：
平稳性-静态和动态的平稳 灵活性—转向、越障、爬坡
这种类型的机器人 主体结构的三个自 由度均为回转运动， 构成机器人的回转 运动、俯仰运动和 偏转运动。通常仅 把回转运动归结为 机身。
9、经验显示，市场自己会说话，市场永远是对的，凡是轻视市场能力的人，终究会吃亏的！21.9.1221.9.12Sunday, September 12, 2021
爬壁清洗机器人设计
爬壁清洗机器人会的不断发展，科学技术的迅猛发展，人类社会的不断进步，现代都市的摩 天大楼越建越多，越建越高，而城市的灰尘污染也越发严重，在这样的背景下，人类需 要依靠升降机平台来逐层地清洗大楼壁面，不但浪费时间和劳动力，而且人类在清洗大 楼壁面的环境越来越恶劣和危险，本课题来自于社会实际的需求，采用爬壁机器人进行 擦洗，降低清洗工人的劳动强度，提高工作效率，特别是提高安全性。如今，在科学技 术领先的国家已经采取了爬壁清洗机器人作为他们的首选工具，用来对大楼外表面进行 清理。
2 爬壁清洗机器人总体结构设计 ---------------------------------- 10
2.1 爬壁清洗机器人的材料选择 ----------------------------------------- 10 2.2 机器人总体结构介绍 ----------------------------------------------- 10 2.3 移动铝板的设计与校核 --------------------------------------------- 11 2.4 吸盘直径的选取 --------------------------------------------------- 13 2.5 电动机的选取 ----------------------------------------------------- 15 2.6 联轴器的选取 ----------------------------------------------------- 18 2.7 轴承的校核 ------------------------------------------------------- 18 2.8 滚动轴承寿命的计算 ----------------------------------------------- 19 2.9 轴的计算 --------------------------------------------------------- 20 2.10 键连接的强度计算 ------------------------------------------------ 21 2.11 轴向气缸的设计与计算 -------------------------------------------- 22 2.12 活塞杆稳定性及挠度验算 ------------------------------------------ 25 2.13 本章小结 -------------------------------------------------------- 28
机器人外文翻译-爬壁机器人的发展
爬壁机器人的发展摘要——很长时间以来，人们希望能够利用爬壁机器人来营救墙壁检测和灭火，在我们的实验室里已经研制了四种非常不同的机器人，第一种机器人有一个大的吸附器其利用了与气垫船相反的原理；第二种有两足行走，并且每足上有一小吸附器；第三种通过驱动器的挤力在不规则的垂直墙壁上移动，这是一种墙体驱动机器人；第四种可在必要的时候短距离跃入空中，这里将讨论这些机器人的机构和控制系统。
1、介绍很长时间来，人们期望机器人能够在垂直的墙壁上移动，它可用在高楼大厦里来营救墙壁检测和灭火，在过去的二十年里，我们实验室研制了四种完全不一样的爬壁机器。
第一类有大的吸附器和爬行器作为移动机构，这种被称为大吸附器机器人。
最近，在日本，已发展出很多种类的这一类型机器人用于检测墙壁。
这里将讨论与在吸气和风扇转动间相适用的机构和空气动力学。
第二种类型是双足行走机器人，每足上有一小吸附器而被称为双足机器人，这里也将讨论其机构和控制系统，并给出一模拟研究，由于这里模型适用于几乎所有的不规则墙面，它比第一种应用范围更广。
通常而言，行走运动不是很快，因此行走机器人爬行到墙的高处将耗费很多时间，然而，又需要这样一种机器人，它能在短时间爬到建筑物的高处，为了紧急的目的，例如携带救援工具或者给建筑里灭火。
第三种机器人旨在达到这些目的，它有驱动器，这些驱动器的垂直墙面的挤力减小微弱，这样能够利用轮与墙间的摩檫力并支撑机器人自身。
这是一种墙体驱动机器人。
有时候意外的强风会发生在高层建筑物的墙体上，在这种情况下，用来弥补风的力量的控制系统，对于避免让机器人从墙上掉下很重要，这种情况已经在[6，7]里简单的讨论过。
通常在建筑物的低处有很多障碍，比如树，屋檐，入口等等。
在这些情况下，如果机器人能够飞跃这些障碍并到达上面的墙面将很管用，另外如果机器人意外地从高处的墙面上掉落，制作一软着陆来避免危害自身或周围环境很有必要。
这些目标可通过用能使其飞的机构和控制系统来完成。
爬壁机器人的组成结构
爬壁机器人的组成结构一、爬壁机器人的概述爬壁机器人（Climbing Robot）是一种能够在垂直墙面或倾斜表面上爬行的机器人。
它利用各种机械结构和传动系统，实现由地面到垂直墙面的过渡，并能在墙面上自由移动。
爬壁机器人具有重要的应用价值，可以用于建筑物外墙的清洁、检测以及施工等任务。
二、爬壁机器人的主要组成部分爬壁机器人的组成结构可以大致分为以下几个部分：1. 机械结构爬壁机器人的机械结构是实现其爬行功能的重要部分。
机械结构通常包括车身、爬行模块、传动系统等组成部分。
其中，车身是机器人的主体部分，承载其他的组件和模块。
爬行模块是负责机器人在墙面上爬行的关键部分，它通常由爬行轮、爬壁脚和贴附装置组成。
传动系统是将电动机或液压装置的能量传递给爬行轮，使机器人能够在墙面上前进。
2. 传感器系统传感器系统是爬壁机器人必备的部分，它能够感知机器人所处的环境和墙面的状态，为机器人提供必要的信息和反馈。
传感器系统通常包括视觉传感器、触觉传感器、力传感器等组件。
视觉传感器可以通过摄像头或激光雷达等设备获取墙面的图像和距离信息，以辅助机器人的导航和定位。
触觉传感器和力传感器可以检测机器人与墙面的接触力和压力，以确保机器人的贴附效果和安全性。
3. 控制系统控制系统是爬壁机器人的”大脑”，负责对机器人进行控制、导航和路径规划等操作。
控制系统通常由嵌入式计算机、传感器接口、动力系统等组成。
嵌入式计算机能够接收传感器的数据，并根据预设的算法和程序对机器人进行实时控制。
传感器接口则用于与传感器进行数据交互，动力系统则负责为机器人提供能量。
4. 电源系统电源系统是为爬壁机器人提供能量的部分，它通常包括电池、电源管理模块和充电系统等组件。
电池是机器人的动力源，可以为机器人提供持续的电能供应。
电源管理模块可以对电池进行电能的管理和分配，以确保机器人的稳定运行。
充电系统则是为电池提供充电服务，以维持机器人长时间的工作能力。
三、爬壁机器人的实现原理爬壁机器人的实现原理可以概括为以下几个步骤：1. 贴附墙面爬壁机器人利用贴附装置将自身稳固地贴附到墙面上。
爬壁机器人分类和行走机构
一、爬壁机器人分类
• 吸附原理图
二、爬壁机器人移动方式
• 2.1 腿足式 2004 年，美国密歇根州立大学研制
的两种双足式小型爬壁机器人.
这两款样机均采用欠驱动机构，用 三个电机驱动机器人的五个自由度，减 小了机器人的重量和能量消耗，可以在 光滑无孔的壁面上可靠吸附，例如在墙 壁、天花板上爬行，以及在两个相邻表 面间作过度爬行，也可爬越管道一类的 障碍物。
移动时，履带在运动过程中， 可以保持固定数量的永磁吸附块吸 附于壁面，也就保持了一定的吸附 力。
二、爬壁机器人移动方式
2.4 框架式（混合式?） 把真空吸盘和电磁 铁分别安装于框架 上。 特点：移动速度较 慢，机构设计和运 动步态规划比较复 杂，在实际应用中 如果损坏修复麻烦。
四、主要参考文献
[1]Bing L Luk, David S. Cooke, Stuart Galt, etc.. Intelligent legged climbing service robot for remote maintenance applications in hazardous environments .Robotics and Autonomous Systems, 2005, 53(2):142-152
二、爬壁机器人移动方式
2.2 车轮式
日本三菱重工两组 永磁铁安装于机器 人腹部能够保证机 器人可靠地吸附于 钢质表面，用于壁 面检测、清洁和喷 漆等作业。
二、爬壁机器人移动方式
2.3 履带式 右图所示，哈尔滨工业大学研
制了永磁铁吸附履带行走式爬壁机 器人，靠两条履带的差速移动来实 现转弯。
在履带一周上安装有数十个永 磁吸附块，其中的一部分紧紧地吸 附在壁面上。
爬壁机器人研究报告现状调查
爬壁检测移动机器人研究现状调查一．研究的背景及其意义随着社会不断进步和科技不断开展，摩天大楼已成为现代都市不可缺少的重要组成局部。
人们在享受高楼大厦带来的好处的同时也不得不面临由此而带来的诸多难题，如高层建筑物立面的施工建立质量，维护以及平安监测等问题。
传统方法只有通过靠搭脚手架或采用吊篮等人工目测方法进展检测，检测精度低，检测过程十分危险，效率不高且本钱较高，因此越来越多的研究人员将研究重点集中到建筑爬壁检测机器人的研究开发上。
爬壁机器人作为一种能够用于极限作业的特种机器人，可以替代人类在高空垂直立面位置作业。
现在爬壁机器人已经在多个行业尤其是建筑行业，消防，核工业，石油化工业和制造业等得到了极为广泛的应用。
爬壁检测机器人是在爬壁机器人的根底上进展研究开发的，是爬壁机器人在实际应用中的主演衍生产物之一。
爬壁检测机器人将极大提高建筑物检测水平，提高工人在危险环境下作业的平安性，降低高空作业的风险，提高劳开工作的效率并带来一定的社会及经济效益。
二．爬壁机器人的分类现有的爬壁机器人主要根据吸附功能和移动功能进展分类：〔1〕.根据吸附方式进展分类爬壁机器人主要可以分为真空吸附式，磁吸附式和推力吸附式三种。
真空吸附是通过真空泵使吸盘腔产生负压，通过负压使机器人紧紧贴在立面上，优点是不受壁面材料限制，容易控制，适应围广；缺点是如果建筑立面不够光滑或存在凹凸时，容易使吸盘漏气造成机器人吸附能力降低。
磁吸附式首先要保证建筑立面是导磁材料，优点是构造简单吸附能力强，能够适应比拟粗糙的建筑立面，而且不会出现真空漏气现象；缺点是只能用于导磁壁面而且断电失稳。
推力吸附采用螺旋桨或涵道风扇产生的推力使机器人贴附在立面上。
优点是吸附力大小容易控制，越过障碍物的能力比拟强；缺点是稳定性较差不易保持精度。
〔2〕根据移动构造进展分类爬壁机器人主要可以分为车轮式，脚足式，履带式，轨道式等类型。
车轮式机器人通过电机驱动车轮移动，优点是控制简单灵活，速度较快，但要求壁面必须平坦，而且车轮式机器人的避障能力差。
3-1爬壁机器人 研究报告
研究报告一、立项背景近几年来，机器人在各个领域中得到广泛的应用和发展。
其中，爬壁机器人（Wall Climbing Robot，WCR）是能够在垂直陡壁上进行作业的机器人，它作为高空极限作业的一种自动机械装置，越来越受到人们的重视。
概括起来，爬壁机器人主要用于：(1)核工业：对核废液储罐进行视觉检查、测厚及焊缝探伤等；(2)石化企业：对立式金属罐或球形罐的内外壁面进行检查或喷砂除锈、喷漆防腐、测量和保养；(3)建筑行业：用于对巨型壁面的喷涂，玻璃壁面的清洗，磁砖安装，桥梁探伤等；(4)消防部门：用于传递救援物资，进行救援工作；(5)造船业：用于喷涂船体的内外壁等。
国内外现有爬壁机器人的壁面吸附方式主要包括：负压吸附、真空吸附、磁吸附、气体推力吸附、粘性吸附和仿生学吸附等。
负压和真空吸附方式具有不受壁面材料限制、适用范围广等特点。
但当壁面凹凸不平时，吸盘容易发生气体过量泄漏，导致吸附力不足，减低爬壁机器人的承载能力，甚至使爬壁机器人从壁面跌落。
磁吸附有永磁和电磁两种方式，但要求壁面必须是导磁材料，主要特点是吸附机构较简单，产生的吸附力远大于负压和真空吸附，也不存在漏气现象，对凹凸不平壁面的适应性较强。
气体推力吸附是利用与壁面成一定角度的气体推力使爬壁机器人贴紧壁面，结构简单，但效率低，受环境影响大，而且控制不易。
粘性吸附和仿生学吸附（仿壁虎）虽然他们的灵活性强，体积小，但是他们的吸附性差有待提高，所以注定载重量小。
爬壁机器人的运动机构主要有足式、框架式、履带式及轮式等。
足式和框架式动作灵活，具备一定越障能力，但移动速度较慢，机构设计和运动步态规划比较复杂；履带式爬壁机器人的壁面吸附力较大，移动速度较快，但调整姿态比较困难；轮式运动机构的主要特点是机构简单、移动速度快、控制灵活方便，但由于一般采用带滑动式吸盘（Sliding Suction Cup，SSC）作为吸附装置，受壁面环境影响较大且对滑动式吸盘的滑动密封性能要求比较高。
磁吸附爬壁机器人原理
磁吸附爬壁机器人原理
磁吸附爬壁机器人是一种特殊的自主活动机器人，它能够通过吸附在磁性表面上攀爬。
它看起来像一只蜘蛛，它没有脚，而是以磁性力量吸附在墙上，承受重力，并被磁性力量
推动前进，从而实现向上攀爬的功能。
磁吸附爬壁机器人主要由运动部分和传感器部分组成。
磁吸附爬壁机器人的运动部分由带有磁性铁芯条和马达的运动机构组成，其工作原理是，磁性铁芯条和马达均被架设在机器人的外壁上，马达可以装入电池供电，带动铁芯条
的上下运动，从而带动机器人的攀爬。
磁吸附爬壁机器人的传感器部分包括位移传感器、运动传感器和视觉传感器。
位移传
感器可以检测机器人移动位置；运动传感器用于检测机器人的上升、爬行、转角等动作；
视觉传感器用于检测机器人运动过程中的相关信息。
磁吸附爬壁机器人可以有效利用其自身的特殊功能，在潮湿的环境、高温的环境、崎
岖不平的表面、悬崖峭壁、角落等环境中均可安全稳定的行走，是现有的机器人的攀爬功
能的佼佼者，可以为军事、科技研究、地勘探、灾害救援以及其他领域的人们提供令人满
意的服务。
机器人行走机构原理6
机器人行走机构原理机器人行走机构是指用于控制机器人移动和行走的结构和装置。
它是实现机器人在不同环境中自由移动和执行任务的关键部件。
机器人行走机构的设计和原理直接影响着机器人的稳定性、速度、灵活性和适应性。
1. 基本概念在探讨机器人行走机构的原理之前，先来了解一些基本概念：•步态（Gait）：指机器人在运动过程中，支撑腿与摆动腿之间的相对运动规律。
不同步态适用于不同环境和任务需求。
•支撑腿（Support Leg）：指在行走过程中用于支撑和稳定身体的腿。
•摆动腿（Swing Leg）：指在行走过程中用于推进身体向前移动的腿。
•步态周期（Gait Cycle）：指完成一次完整步态所需要的时间。
•步幅（Stride Length）：指每一步前进的距离。
2. 行走方式2.1. 轮式行走轮式行走是最常见且简单的行走方式之一。
它使用轮子作为机器人的运动部件，通过控制轮子的转动来实现机器人的行走。
轮式行走机构可以分为两种类型：差速驱动和全向驱动。
2.1.1. 差速驱动差速驱动是指通过控制左右两侧轮子的转速差异来实现机器人的转弯和定位。
当左右两侧轮子转速相等时，机器人直线行走；当两侧轮子转速不等时，机器人会产生转向力矩，从而实现转弯。
差速驱动的优点是结构简单、成本低廉，适用于平坦且无障碍物的环境。
然而，它在不同地面上的摩擦力变化较大时容易出现滑移现象，并且在越野或不平坦地形上表现较差。
2.1.2. 全向驱动全向驱动是指通过控制多个轮子（通常是三个或四个）以不同方向和速度旋转来实现机器人的任意方向移动。
全向驱动可以通过组合直线运动和旋转运动来实现复杂路径的行走。
全向驱动的优点是机器人具有更好的机动性和灵活性，能够在狭窄空间中进行精确移动和定位。
然而，全向驱动的结构复杂、成本较高，并且对地面摩擦力要求较高。
2.2. 腿式行走腿式行走是模仿生物行走方式的一种机器人行走方式。
它使用类似于生物的腿部结构来实现机器人的行走。
机器人行走结构
机器人行走结构的类型及特点一、移动机器人行走机构概述机器人行走机构按照其运动轨迹可分为固定式轨迹和无固定式轨迹两种。
固定式轨迹主要用于工业机器人，它是对人类手臂动作和功能的模拟和扩展；无固定轨迹就是指具有移动功能的移动机器人，它是对人类行走功能的模拟和扩展。
移动机器人的行走结构形式主要有：车轮式移动结构；履带式移动结构；步行式移动结构。
此外，还有步进式移动结构、蠕动式移动结构、混合式移动结构和蛇行式移动结构等，适合于各种特别的场合。
从移动机器人所处环境看，可以分为结构环境和非结构环境两类。
结构环境：移动环境是在轨道上（一维）和铺好的道路（二维）。
在这种场合，就能利用车轮移动结构。
非结构环境：陆上二维、三维环境；海上、海中环境；空中宇宙环境等原有的自然环境。
陆上建筑物的阶梯、电梯、间隙沟等。
在这样的非结构环境领域，可参考自然界动物的移动机构，也可以利用人们开发履带，驱动器。
例如：2足、4足、6足及多足等步行结构。
行走结构的设计对于移动机器人的工作效率有着至关重要的作用，选择适当、精巧的行走结构往往可以大大提高机器人的动作效率。
这就需要我们熟悉和了解不同机器人行走结构的类型及特点。
二、三种常见的行走结构1)车轮式移动结构两车轮：像自行车只有两个车轮的结构。
两车轮的速度、倾斜等物理量精度不高，因此进行机器人化，所需便宜、简单、可靠性高的传感器难以获得。
此外，两轮车制动时以及低速运行时也极不稳定。
三轮车：三轮移动结构是车轮式机器人的基本移动结构，其结构是后轮用两轮独立驱动，前轮用小脚轮构成组合。
这种结构的特点是结构组成简单，而且旋转半径可以从0到无限大，任意设定。
但是他的旋转中心是在连接两驱动轴的连线上，所以旋转半径即使是0，旋转中心也与车体的中心不一致。
四轮车：四轮车的驱动结构和运动基本上和三轮车相同。
和汽车一样，适合于高速行走，稳定性也好。
一般情况下，车轮式行走结构最适合平地行走，不能跨越高度，不能爬楼梯。
真空吸盘式独立行走爬壁机器人的设计
摘要摘要近年来，随着社会的发展，楼层越来越高，使用玻璃幕墙的楼房也越来越多，避免清洗时一个很重要的问题，传统的方式多数为人工，或者是采用电缆从楼顶将机器人吊下，工作效率偏低，危险性高，于是清洗用爬壁机器人应运而生，本文的任务就是设计一种能够在壁面上吸附行走的清洗爬壁机器人。
本文在简单介绍爬壁机器人的国内外研究现状的基础上，基于三维软件PROE 对四轮式真空吸附爬壁机器人的本体机构进行了设计，对一些关键部分进行了设计计算及校核计算，重点是爬壁机器人的移动结构、吸附结构和驱动系统的设计计算。
本文设计的爬壁机器人采用四轮式小车形状结构，结构简单；采用真空吸盘吸附方式，设计一个月牙形的真空舱，利用机械结构完成机器人真空吸盘的吸附与排气控制，避免在每个真空吸盘配备传感器的需要，降低了控制难度；采用后轮驱动，一个电机驱动两个后轮，后轮带动前轮完成机器人的行走，使用蜗轮蜗杆传动装置作为减速器；采用地面供电，地面提供负压的方式；机器人可以在水平面或者垂直表面直线行走。
关键词：真空吸附蜗轮蜗杆机构电机驱动四轮式小车ii AbstractAbstractIn recent years, with the development of society, more and more floors, with glass curtain wall building more and more to avoid cleaning a very important issue, most of the traditional way of artificial, or a cable from the top of the building will be used under the robotic crane, low efficiency, high-risk, then cleaned with a wall-climbing robot came into being, this task is to design a walk on the adsorption to the wall climbing robot for cleaning.This paper briefly wall-climbing robot based on the research status, based on three-dimensional software, PROE, four-wheel vacuum on wall-climbing robot body bodies were designed, carried out on some key satisfied with the design calculation and checking terms, focusing on the mobile climbing robot structure, adsorption structure and drive system design and calculation.This designed wall-climbing robot car with four-wheel-type shape of the structure, simple structure; by vacuum suction adsorption, design of a crescent-shaped vacuum chamber, the completion of the mechanical structure of robot vacuum suction of the adsorption and emission control, to avoid each a vacuum suction cups equipped with sensors need to reduce the difficulty of control; with rear-wheel drive, a motor drive two rear wheels, rear wheel drive front wheel complete the robot walk, use a worm gear reducer; use of ground power the ground to provide negative pressure means; robot can walk straight horizontal or vertical surface.Keywords:目录i目录第一章绪论 (4)1.1 本课题的研究背景 (4)1.2 国内外爬壁机器人的研究现状 (5)1.3 国内外爬壁机器人的发展趋势 (6)1.4壁面自动清洗机器人的研究现状与发展方向 (7)1.5设计内容 (8)第二章软件介绍 (9)第三章爬壁机器人的设计方案 (13)3.1爬壁机器人的工作过程 (13)3.2爬壁机器人的基本功能 (13)3.3爬壁机器人的设计 (14)3.3.1爬壁机器人的总体结构 (15)3.3.2移动装置和吸附装置的设计 (15)3.3.3减速装置及传动装置的设计 (19)3.3.4联轴器和轴承选择 (24)3.3.5爬壁机器人机体建模 (24)3.4爬壁机器人PROE运动仿真 (25)第四章结论 (27)参考文献...........................................错误！未定义书签。
