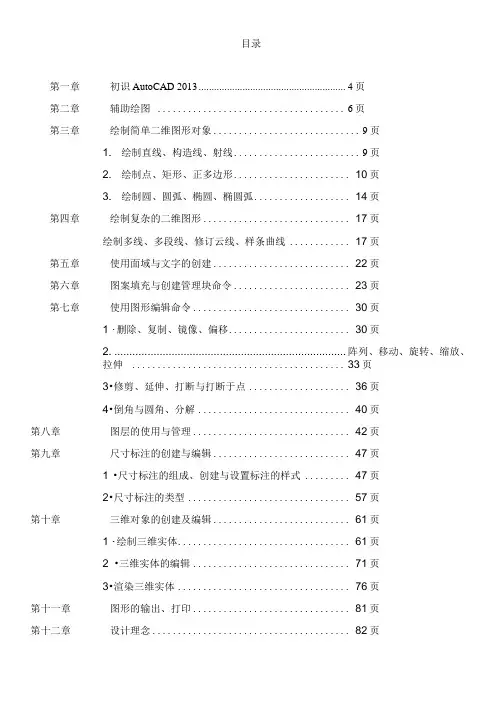

2014年版CAD操作教程(全)

目录第一章初识AutoCAD 2013 ......................................................... 4页第二章辅助绘图..................................... 6页第三章绘制简单二维图形对象............................. 9页1. 绘制直线、构造线、射线......................... 9页2. 绘制点、矩形、正多边形....................... 10页3. 绘制圆、圆弧、椭圆、椭圆弧................... 14页第四章绘制复杂的二维图形............................. 17页绘制多线、多段线、修订云线、样条曲线 ............ 17页第五章使用面域与文字的创建........................... 22页第六章图案填充与创建管理块命令....................... 23页第七章使用图形编辑命令............................... 30页1・删除、复制、镜像、偏移........................ 30页2. ............................................................................. 阵列、移动、旋转、缩放、拉伸 .......................................... 33页3•修剪、延伸、打断与打断于点.................... 36页4•倒角与圆角、分解.............................. 40页第八章图层的使用与管理............................... 42页第九章尺寸标注的创建与编辑........................... 47页1 •尺寸标注的组成、创建与设置标注的样式 ......... 47页2•尺寸标注的类型................................ 57页第十章三维对象的创建及编辑........................... 61页1・绘制三维实体.................................. 61页2 •三维实体的编辑............................... 71页3•渲染三维实体.................................. 76页第十一章图形的输出、打印............................... 81页第十二章设计理念....................................... 82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。

AutoCAD2014实用教程---立体绘图

2.3.旋转：
➢ 使用【旋转】命令可以通过绕轴旋转开放或闭合对象来创建实体或曲面，以旋转对象定义实体或曲面轮廓。用于旋转的二维对象可以是封闭多段线、多边形、圆、椭圆、封闭样条曲线、圆环及封闭区域、三维对象、包含在块中的对象、有交叉或自干涉的多段线不能被旋转，而且每次只能旋转一个对象。
体】按钮。
3.4.锲体：
➢使用【楔体】命令时，可以将楔体的底面绘制为与当前UCS的XY平面平行，斜面正对第一个角点，楔体的高度与Z轴平行。
⑥ 绘制样条曲线。将视图切换至【前视】视图，调用 SPL【样条曲线】命令，捕捉圆心为起点，依次输入点参数（@0,20）和（@10,0），绘制样条曲线。
3.三维实体绘制：
➢可以在【三维建模】界面中的【建模】面板中，单击相应的按钮，以创建出基本三维实体，主要包括长方体、楔体、球体、圆柱体、圆锥体、圆环体和多段体等。
➢使用【扫掠】工具可以将扫掠对象沿着开放或闭合的二维或三维路径运动扫描，来创建实体或曲面。
➢在AutoCAD 2014中可以通过以下几种方法启动【扫掠】命令：
• 菜单栏：执行【绘图】︱【建模】︱【扫掠】命令。
• 命令行：在命令行中输入SWEEP命令。
• 功能区：在【常用】选项卡中，单击【建模】面板中的【扫掠】按钮。
➢ 在AutoCAD 2014中可以通过以下几种方法启动【旋转】命令：
• 菜单栏：执行【绘图】︱【建模】︱【旋转】命令。
• 命令行：在命令行中输入REVOLVE命令。
• 功能区：在【常用】选项卡中，单击【建模】面板中的【旋转】按钮。
2.4.放样：
➢放样实体是指在数个横截面之间的空间中创建三维实体或曲面，包括圆或圆弧等。

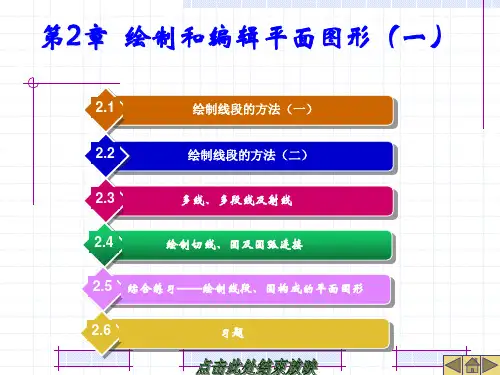

边做边学AutoCAD 2014建筑制图立体化教程第2章绘制和编辑平面图形(一)

作是在当前用户坐标平面（xy 平面）内进行的。在三维空间作图时，用户可通过该选项将两个交叉对象投影到 xy 平面或当前视图平面内执行延伸操作。 • 边(E)：当边界边太短且延伸对象后不能与其直接相交时，就打开该选项，此时，AutoCAD 假想将边界边延长，然后延伸线条到边界边。 • 放弃(U)：取消上一次的操作。
图 2-6 输入点的坐标画线
二、命令选项 • 指定第一点：在此提示下，用户需指定线段的起始点，若
此时按 Enter 键，则 AutoCAD 将以上一次所绘制线段或圆弧的终点作为新线段的起点。 • 指定下一点：在此提示下，输入线段的端点，按 Enter 键后，AutoCAD 继续提示“指定下一点”，用户可输入下一个端点。若在“指定下一点”提示下按 Enter 键，则命令结束。 • 放弃(U)：在“指定下一点”提示下，输入字母“U”，将删除上一条线段，多次输入“U”，则会删除多条线段。该选项可以及时纠正绘图过程中的错误。 • 闭合(C)：在“指定下一点”提示下，输入字母“C”，AutoCAD 将使连续折线自动封闭。
2.1.5 结合对象捕捉、极轴追踪及自动追踪功能绘制线段
首先简要说明 AutoCAD 极轴追踪及自动追踪功能，然后通过练习掌握它们。一、极轴追踪打开极轴追踪功能并启动 LINE 命令后，鼠标光标就沿用户设定的极轴方向移动， AutoCAD 在该方向上显示一条追踪辅助线及光标点的极坐标值，如图 2-10 所示。输入线段的长度后，按 Enter 键，就绘制出指定长度的线段。二、自动追踪自动追踪是指 AutoCAD 从一点开始自动沿某一方向进行追踪，追踪方向上将显示一条追踪辅助线及光标点的极坐标值。输入追踪距离，按 Enter 键，就确定新的点。在使用自动追踪功能时，必须打开对象捕捉。AutoCAD 首先捕捉一个几何点作为追踪参考点，然后沿水平方向、竖直方向或设定的极轴方向进行追踪，如图 2-11 所示。

2014工程制图CAD讲课ppt教程

· 相对直角坐标：相对坐标是绘图点相对于前一点的坐标。在
AutoCAD极坐标：绝对极坐标与原点的距离以及连线与水平轴夹角来确定点的位置形式：R<θ 相对极坐标与已知点之间的距离以及两点之间连线与水平轴的夹角来确定点的位置形式：@ R<θ
2018/11/2 22
动态输入

输入值后直接按 enter 键，此值被认定为与上一点的直接距离输入值按TAB键后，该字段将显示一个锁定图标，随后可在第二个框中输入值第二点和后续点的默认设置为相对极坐标，但是不需要输入@符号，若需要用绝对直角坐标，用 #前缀就可，若用相对直角坐标，(输入@符号)，输入第一个值，输入“，”，输入第二个值。
2018/11/2
44
椭圆
旋转：只一个圆以其中一条直径为轴旋转时，
旋转一个角度后，圆在与直径平行的平面上的投影成一个椭圆。椭圆的长轴是圆的直径，保持不变，短轴由旋转角确定，其长度是长轴长度乘以旋转角的余弦即为短轴的长度。
2018/11/2
45
ห้องสมุดไป่ตู้
椭圆弧
椭圆弧的起始角度与椭圆的长短轴的定
义顺序有关，第一轴为长轴，则椭圆弧的起始角在第一个端点位置；若第一轴为短轴，则椭圆弧的起始角在第一个端点逆时针方向旋转90°上。若起始角度和终止角度输入相同，绘制出一个椭圆。
2018/11/2 46
绘制椭圆弧
终止角度线
保留椭圆弧
起始角度线
2018/11/2
47
应用样条曲线绘制交流电符号
2018/11/2
33
三角形角平分线的绘制
任意三角形，画出其角平分线
2018/11/2

AutoCAD2014机械制图模块5 三视图的绘制

知识点1 样条曲线样条曲线是经过或接近一系列给定点的光滑曲线，
样条曲线通过首末两点，其形状受拟合点控制，但并不一定通过中间点。有“样条曲线拟合”、“样条曲线控制点”两种方式。如图5-29所示。
返回目录
任务2 组合体三视图的绘制（二）
调用命令的方式如下： • 功能区：“默认”选项卡→“绘图”面板→“样条曲
第6步：标注三视图尺寸，完成后如图5-38所示。第7步：保存图形文件。
返回目录
任务3 组合体三视图的绘制（三）
知识点1 多段线多段线是作为单个对象创建的相互连接的序列线段。
可以由直线段、弧线段或两者的组合线段组成，是一个组合对象。可以定义线宽，每段起点、端点的线宽可变，如图543所示。
返回目录
返回目录
任务3 组合体三视图的绘制（三）
绘制过程第1步：设置绘图环境，操作过程略。第2步：绘制主、俯左视图，如图5-39所示。第3步：在主视图中采用“样条曲线”命令完成波浪线，在左视图中完成重合断面图的绘制，如图5-40所示。
返回目录
任务3 组合体三视图的绘制（三）
第4步：绘剖切符号。如图5-41所示。第5步：用“图案填充”命令填充剖面线，如图5-42所示。
返回目录
任务1 组合体三视图的绘制（一）
角度(A)：以指定角度通过指定点绘制构造线，有两种方式：（1）输入构造线的角度：直接输入构造线与X轴正方向的夹角的
绘制构造线。（2）参照：指定已知直线1，通过指定点2绘制一条与已知直线
成指定夹角的构造线，如图5-15d所示。
返回目录
任务1 组合体三视图的绘制（一）
返回目录
任务1 组合体三视图的绘制（一）
绘制过程第1步：设置绘图环境，操作过程略。第2步：绘制底板俯视图。

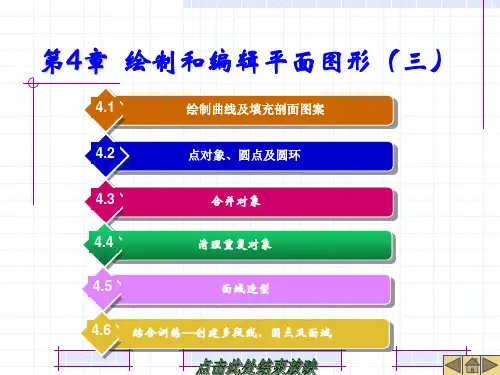

边做边学AutoCAD 2014建筑制图立体化教程第4章绘制和编辑平面图形(三)

4.1.3 徒手画线
SKETCH 可以作为徒手绘图的工具，发出此命令后，通过移动鼠标光标就能绘制出曲线（徒手画线），光标移动到哪里，线条就画到哪里。徒手画线是由许多小线段组成的，用户可以设置线段的最小长度。当从一条线的端点移动一段距离，而这段距离又超过了设定的最小长度值时，系统就产生新的线段。因此，如果设定的最小长度值较小，那么所绘曲线中就会包含大量的微小线段，从而增加图样的大小；否则，若设定了较大的数值，则绘制的曲线看起来就像连续折线。
BHATCH 命令用于生成填充图案。启动该命令，打开【图案填充创建】选项卡，用户在此选项卡中指定填充图案类型，再设定填充比例、角度及填充区域，然后就可以创建图案填充了。
命令启动方法 • 菜单命令：【绘图】/【图案填充】。 • 工具栏：【默认】选项卡中【绘图】面板上的按钮。 • 命令：HATCH 或简写 BH。【练习 4-5】：打开素材文件“dwg\第 4 章\4-5.dwg”，如图 4-10 左图所示，下面用 BHATCH充剖面图案
4.2
点对象、圆点及圆环
4.3
合并对象
4.4
清理重复对象
4.5
面域造型
4.6 综合训练─创建多段线、圆点及面域
4.7 综合训练─画圆环、实心多边形及沿线条均布
对象
4.8
习题
4.1 绘制曲线及填充剖面图案
4.1.1 课堂实训──填充剖面图案 4.1.2 绘制样条曲线 4.1.3 徒手画线 4.1.4 画云状线 4.1.5 在封闭区域内填充及编辑剖面图案 4.1.6 填充复杂图形的方法 4.1.7 创建无完整边界的图案填充
展开【图案填充创建】选项卡的【边界】面板，如图 4-12 所示。单击按钮，选择 AutoCAD 要搜索的图形对象，再单击按钮（拾取点），在填充区域内拾取一点，此时系统仅分析选定的实体来创建填充区域边界。

中文版 AutoCAD 2014机械图形设计第05章简明教程PPT课件

指定第一角点：
在此提示下指定一点作为第一角点后，AutoCAD继续提示：
指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)]:
如果响应默认项，即指定另一角点的位置，AutoCAD弹出后面的图所示的在位文字编辑器。
在位文字编辑器由“文字格式”工具栏和水平标尺等组成，工具栏上有一些下拉列表框、按钮等。用户可通过该编辑器输入要标注的文字，并进行相关标注设置。
5.2 文字处理
5.2.1 定义文字样式
AutoCAD 图形中的文字是根据当前文字样式标注的。文字样式说明所标注文字使用的字体以及其他设置，如字高、字颜色、文字标注方向等。AutoCAD 2014为用户提供了默认文字样式STANDARD。当在AutoCAD中标注文字时，如果系统提供的文字样式不能满足国家制图标准或用户的要求，则应首先定义文字样式。命令：STYLE 单击对应的工具栏按钮，或选择“格式”|“文字样式”命令，即执行STYLE命令，AutoCAD弹出如后面的图所示的“文字样式”对话框。
5.1.2 编辑图案
单击“修改II”工具栏上的 (编辑图案填充)按钮，或选择“修改” |“ 对象” |“ 图案填充”命令，即执行 HATCHEDIT 命令， AutoCAD提示：
选择关联填充对象:
在该提示下选择已有的填充图案，AutoCAD弹出“图案填充编辑”对话框。对话框中以正常颜色显示的选项用户才可以操作。该对话框中各选项的含义与“图案填充和渐变色”对话框中各对应项的含义相同，用户可以对已填充的图案进行诸如更改填充图案、填充比例、旋转角度等操作。
如果在“允许的间隙”编辑框中指定了值，当通过“拾取点”按钮指定的填充边界为非封闭边界、且边界间隙小于或等于设定的值时， AutoCAD 会打开如右图所示的“图案填充－开放边界警告”窗口，如果单击“继续填充此区域”行， AutoCAD 将对非封闭图形进行图案填充。

CAD教学2014 ppt课件

目录下一张上一张首页
21
三、快速选择作用：以对象的特点进行选择对象命令位置：直接在屏幕上单击右键选择“快速选择”或
工具快速选择
四、选择快捷键 Ctrl+A 选择全部对象 Esc 取消所有选择对象
2020/12/27
目录下一张上一张首页
17
第二节视图控制
一、缩放视图
执行位置：视图缩放… 或“标准工具栏上”
➢ 实时平移：对视图进行平行移动 ➢ 实时缩放：用鼠标拖动对视图进行缩放 ➢ 窗口：放大视图的指定区域 ➢ 上一个：回到上一个视图 ➢ 范围缩放：将文件中的所有对象缩放到视图中 ➢ 全部缩放：将文件中的所有对象和图形界限区或缩放到视图中
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
目录
第一章：简介、界面、新建文件
第一节：简介第二节：界面第三ห้องสมุดไป่ตู้：新建文件
2020/12/27
目录下一张上一张首页
18
二、其它控制
1、鸟瞰视图执行位置：视图鸟瞰视图
作用：可以模拟从天空上向下观察对象
2、清除屏幕执行位置：视图清除屏幕作用：可以将视图中的工具栏全部隐藏
技巧：Ctrl+0 隐藏所有工具栏 Ctrl+9 隐藏命令行
2020/12/27
目录下一张上一张首页
2020/12/27
目录下一张上一张首页
13
目录
第二章：绘图前设置、视图控制、选择对象

5AutoCAD教程(三维绘图)课件

《机械制图(第二版)》课件项目六用AutoCAD 2014绘制二维图形

R9、R18四个圆第五步：绘制公切线第六步：偏移公切线第七步：绘制左上角R18mm的圆第八步：绘制右边R2mm的圆
图
形
第九步：裁剪多余图线，完成全图
第十步：对中心线进行裁剪——A、B、C、D、E、F处，
项
完成图形绘制。
目
六
用
C
A
D
三、知识拓展
绘
绘制图示组合图形
制
绘图过程：
二
第一步：设置图形界限
维
图
形
5、圆执行方式：
项（1）命令： CIRCLE或C；目（2）工具栏：“绘图”工具栏→ （圆）按钮；六（3）菜单栏：“绘图”→“圆”菜单命令，选择用绘制圆的具体方法。
C 6、样条曲线 A 执行方式： D （1）命令： SPLINE；绘（2）工具栏：“绘图”→ （样条曲线）按钮；制（3）菜单：“绘图”→“样条曲线”命令。二 7、椭圆维执行方式：
维
——（0，0）和（90，50）
图
第二步：绘制中心线
形
第三步：绘制 φ 36、 φ 15的两个圆
第四步：绘制R80mm与R160mm的两个圆弧
项
第五步：绘制矩形
目
六
用
C A D
第六步：绘制椭圆第七步：绘制圆环第八步：对中心线进行裁剪，完成图形绘制
绘
制
二
维
图
形
项
任务二
目用AutoCAD 2014完成平面图形的文字与尺寸标注
制
2）创建外部图块
二
执行方式：
维
命令： WBLOCK或W
图
形
2、插入图块
执行方式：
项目六

中望CAD2014建筑制图立体化实例教程第5章组合体视图

(2)用XLINE命令绘制竖直投影线向俯视图投影，再画对称线等，形成俯视图大致轮廓并绘制细节。
(3)将俯视图复制到新位置并旋转90°，然后分别从主视图和俯视图绘制水平及竖直投影线向左视图投影，形成左视图大致轮廓并绘制细节。
【练习5-1】：根据轴测图及视图轮廓绘制三视图，如图5-1所示。
图5-1绘制三视图（1）
第5章组合体视图及剖面图
5.1
课堂实训──绘制视图及剖视图束
5.2
根据两个视图绘制第三个视图
5.3
根据轴测图绘制视图及剖面图
5.4
全剖及半剖面图
5.5
阶梯剖及旋转剖面图
5.6
断面图
5.7
习题
5.1 课堂实训──绘制视图及剖视图
实训的任务是绘制如图5-1所示组合体的三视图，作图步骤如下。
(1)首先绘制主视图的作图基准线，利用基准线通过OFFSET 及TRIM等命令形成主视图的大致轮廓，然后画出主视图细节。
图5-20 绘制断面图（2）
5.6 断面图
【练习5-18】打开素材文件“dwg\第5章\5-18.dwg”，如图5-19所示，根据梁的视图绘制1-1、2-2断面图。
图5-19 绘制断面图（1）
【练习5-19】打开素材文件“dwg\第5章\5-19.dwg”，如图5-20所示，根据立体视图绘制1-1、2-2及3-3断面图。
图5-18 绘制旋转剖面图
5.6 断面图
【练习5-18】：打开素材文件“dwg\第5章\5-18.dwg”，如图5-19所示，根据梁的视图绘制1-1、2-2断面图。
图5-19 绘制断面图（1）
【练习5-19】：打开素材文件“dwg\第5章\519.dwg”，如图5-20所示，根据立体视图绘制1-1、 2-2及3-3断面图。

AutoCAD 2014基础教程第5章复杂平面图形绘制实例

3.打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度增量为90°，设定对象捕捉方式为“端点”、“交点”。 4.切换到轮廓线层，用LINE、OFFSET及 LENGTHEN等命令绘制圆的定位线，如图5-8左图所示。画圆及过渡圆弧A、B，结果如图5-8右图所示。
图5-8绘制圆的定位线及圆等
第5章复杂平面图形绘制实例
【学习目标】
了解用AutoCAD绘制复杂平面图形的一般步骤。熟练绘制复杂圆弧连接。掌握用OFFSET、TRIM命令快速作图的技巧。能够熟练绘制对称图形及有均布特征的图形。了解用COPY、STRETCH等命令从已有图形生成新图形。掌握绘制倾斜图形的技巧。能够绘制视图及剖视图。
【练习5-1】：使用LINE、CIRCLE、 OFFSET及TRIM等命令绘制图5-1所示的图形。
1.创建两个图层。名称颜色线型线宽轮廓线层白色 Continuous 0.5 中心线层红色 Center 默认 2.设定线型全局比例因子为0.2。设定绘图区域大小为 150×150，并使该区域充满整个图形窗口显示出来。 3.打开极轴追踪、对象捕捉及自动追踪功能。指定极轴追踪角度增量为90°，设定对象捕捉方式为“端点”、 “交点”。
【练习5-7】：利用OFFSET、ARRAY及 MIRROR等命令绘制图5-19所示的图形。
图5-19 绘制具有均布几何特征的图形
1.创建两个图层。名称颜色线型线宽轮廓线层绿色 Continuous 0.5 中心线层红色 Center 默认 2.设定线型全局比例因子为0.2。设定绘图区域大小为 120×120，并使该区域充满整个图形窗口显示出来。
图5-28主要作图步骤
5.6 利用已有图形生成新图形

14级汽修第五章组合体第三节组合体视图的识读

想一想,作一作
1）想象基本体Ⅰ的形状，补画左视图。
1" 1'
Ⅰ 1
2）想象基本体Ⅲ、Ⅱ的形状，补画左视图。
3'
2'
3"(2")
ⅢⅡ
3
2
3）想象基本体Ⅳ的形状，补画左视图
两圆柱相贯线
4'
4"
Ⅳ
4
4）想象基本体Ⅴ、Ⅵ形状，补画左视图
5"(6") 5' 6'
正垂面与圆柱的截交线
Ⅵ 5 6
Ⅴ
5）看懂主俯视图，补画出完整的左视图后，想象组合体整体形状
●分解形体 ——参照特征视图分解形体
●对投影 ——利用“三等”关系找出各部分的三个投影想象出其形状 ◆ 综合起来想整体 ●看懂各形体 ●分析各形体间——组合方式相对位置关系 ●想象出整体形状
例9 根据组合体的三视图，想象出组合体形状。
正垂面
铅垂面
正平面
正平面
大内圆柱面小内圆柱面水平面
切割前
切去三角形块
切去三角形块
切去半圆头块
切去半圆柱
已知两视图，求第三视图由已知视图看懂物体的形状 [例12] 求作俯视图画第三视图
利用局部孔和槽分解形体
[例12] 求作俯视图
[例12] 求作俯视图
[例13] 求作左视图
●
●
● ●
●
●
● ●
●
[例14] 求作左视图
线面分析读图法主要适用于挖切方式形成的组合体的读图以及叠加方式组合体的难点结构的分析。
C
C：开孔半圆头长方体后端面与B平齐
★ 画左视图 A、C简单可直接画出，B先画出半圆柱左视图 C B

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图 5-22 绘制三视图（2）
2. 根据轴测图绘制三视图，如图 5-23 所示。
图 5-23 绘制三视图（3）
图 5-15 绘制阶梯剖面图（1）
【练习 5-15】：根据立体轴测图及视图轮廓绘制视图，正立面图为阶梯剖面图，平面图为外形图，如图 5-16 所示。
图 5-16 绘制阶梯剖面图（2）
【练习 5-16】：根据立体轴测图及视图轮廓绘制视图，正立面图为 1-1 阶梯剖面图，平面图为外形图，侧立面图为半剖面图，如图 5-17 所示。
图 5-1 绘制三视图（1）
图 5-2 绘图过程
5.2 根据两个视图绘制第三个视图
【练习 5-2】：打开素材文件“dwg\第 5 章\5-2.dwg”，如图 5-3 所示，根据立体的 V、H 投影，补画 W 投影。
【练习 5-3】：
图 5-3 补画 W 投影（1）
打开素材文件“dwg\第 5 章\5-3.dwg”，如图 5-4 所示，根据立体的 V、W 投影，补画 H 投影。
第5章组合体视图及剖面图
5.1
课堂实训──绘制视图及剖视图
5.2
根据两个视图绘制第三个视图
5.3
根据轴测图绘制视图及剖面图
5.4
全剖及半剖面图
5.5
阶梯剖及旋转剖面图
5.6
断面图
5.7
习题
5.1 课堂实训──绘制视图及剖视图
实训的任务是绘制如图5-1所示组合体的三视图，作图步骤如下。
(1)首先绘制主视图的作图基准线，利用基准线通过OFFSET及TRIM等命令形成主视图的大致轮廓，然后画出主视图细节。
图 5-19 绘制断面图
【练习 5-19】：打开素材文件“dwg\第 5 章\5-19.dwg ”，如图 5-20 所示，根据立体视图绘制 1-1、2-2 及 3-3 断面图。
图 5-20 绘制断面图
5.7 习题
1. 根据轴测图绘制三视图，如图 5-21 所示。
图 5-21 绘制三视图（1）
1. 根据轴测图绘制三视图，如图 5-22 所示。
图 5-4 补画 H 投影
【练习 5-4】：打开素材文件“dwg\第 5 章\5-4.dwg”，如图 5-5 所示，根据立体的 V、H 投影，补画 W 投影。
图 5-5 补画 W 投影（2）
【练习 5-5】：打开素材文件“dwg\第 5 章\5-5.dwg”，如图 5-6 所示，根据立体的 V、H 投影，补画 W 投影。
图 5-9 绘制视图及剖视图（1）
【练习 5-9】：根据立体轴测图及正立面图轮廓绘制视图及 1-1、2-2 剖面图，如图 5-10 所示。
图 5-10 绘制视图及剖视图（2）
5.4 全剖及半剖面图
【练习 5-10】：根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，平面图为外形视图，如图 5-11 所示。
图 5-11 绘制全剖面图（1）
【练习 5-11】：根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，平面图为外形视图，如图 5-12 所示。
图 5-12 绘制全剖面图（2）
【练习 5-12】：根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，平面图为 1-1 半剖面图，如图 5-13 所示。
图 5-17 绘制阶梯剖面图及半剖面图
【练习 5-17】：根据立体轴测图及视图轮廓绘制视图，正立面图为 1-1 旋转剖面图，平面图为外形图，如图 5-18 所示。
图 5-18 绘制旋转剖面图
5.6 断面图
【练习 5-18】：打开素材文件“dwg\第 5 章\5-18.dwg ”，如图 5-19 所示，根据梁的视图绘制 1-1、2-2 断面图。
图 5-13 绘制全剖及半剖面图
【练习 5-13】：根据立体轴测图及视图轮廓绘制视图，正立面图采用全剖方式绘制，其他视图为外形视图，如图 5-14 所示。
图 5-14 绘制全剖面图（3）
5.5 阶梯剖及旋转剖面图
【练习 5-14】：根据立体轴测图及视图轮廓绘制 1-1、2-2 剖面图，如图 5-15 所示。
图 5-6 补画】：根据轴测图绘制立体三视图，如图 5-7 所示。
图 5-7 绘制三视图（1）
【练习 5-7】：根据轴测图绘制立体三视图，如图 5-8 所示。
图 5-8 绘制三视图（2）
【练习 5-8】：根据轴测图绘制三视图，平面图为外形视图，其他视图采用半剖方式绘制，如图 5-9 所示。
(2)用XLINE命令绘制竖直投影线向俯视图投影，再画对称线等，形成俯视图大致轮廓并绘制细节。
(3)将俯视图复制到新位置并旋转90°，然后分别从主视图和俯视图绘制水平及竖直投影线向左视图投影，形成左视图大致轮廓并绘制细节。
【练习 5-1】：根据轴测图及视图轮廓绘制三视图，如图 5-1 所示。主要绘图过程如图 5-2 所示。
