一体水控机说明书
60S0S1S2系列水控器使用说明书

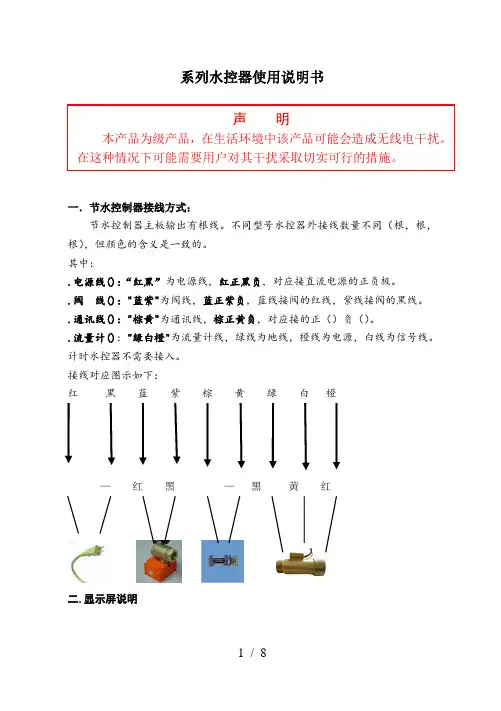

![60S0S1S2系列水控器使用说明书](https://img.taocdn.com/s3/m/89f78984c77da26925c5b069.png)
系列水控器使用说明书一.节水控制器接线方式:节水控制器主板输出有根线。
不同型号水控器外接线数量不同(根,根,根),但颜色的含义是一致的。
其中:.电源线():“红黑”为电源线,红正黑负,对应接直流电源的正负极。
.阀线():"蓝紫"为阀线,蓝正紫负,蓝线接阀的红线,紫线接阀的黑线。
.通讯线():"棕黄"为通讯线,棕正黄负,对应接的正()负()。
.流量计():"绿白橙"为流量计线,绿线为地线,橙线为电源,白线为信号线。
计时水控器不需要接入。
接线对应图示如下:红黑蓝紫棕黄绿白橙—红黑—黑黄红二.显示屏说明声明本产品为级产品,在生活环境中该产品可能会造成无线电干扰。
在这种情况下可能需要用户对其干扰采取切实可行的措施。
°°°°°°开阀关阀红外状态计量通讯控制器进行某项具体操作时,对应的指示灯“点亮”,“开阀灯”:执行开阀操作时此灯亮,完成此过程灯灭。
“关阀灯”:执行关阀操作时此灯亮,完成此过程灯灭。
“红外灯”:当红外接收管接收到反射信号时,此灯闪烁一次。
“状态灯”:计时收费时,每秒此灯闪烁一次。
“计量灯”:控制器每收到流量计的一个脉冲,此灯闪烁一次。
“通讯灯”:控制器处于与管理机通讯状态,此灯闪烁。
三.水控器上电启动显示如下:.显示:产品功能信息:SC-E1.显示产品硬件版本号:Hd-60.显示产品底层软件版本:s.xxxx.显示产品通讯速率:b.xxxx.显示底层软件编译时间NAYRI其中:NA为年份,例如16表示16年Y为月份(16进制)A为10月,B为11月,C为12月。
RI为日期,例如25日。
.显示读卡模块检测状态:Er23如果一直停留在该显示,表示读卡模块故障,如果一闪而过表示读卡模块检测成功。
.显示该水控器工作模式:E.XXXX.显示开阀因子:XXXXX.显示关阀因子:XXXXX.显示待机状态:SXXXY其中:S为计费方式和联网方式“t”=计时联网,"t."=计时脱网,“L”=计量联网,“L.”=计量脱网。
K9水控机使用说明书1.0
![K9水控机使用说明书1.0](https://img.taocdn.com/s3/m/1a70801bfc4ffe473368ab1a.png)
东莞市西奥计算机智能科技有限公司K9水控机使用说明书2010年04月20日VER 1.0目录第一章产品概述 (2)1.1系统特点 (2)1.2水控机外观介绍 (2)1.2.1 外型介绍 (2)1.2.2 各部分功能说明 (2)1.2.3 按键介绍........................................................................................................................ 错误!未定义书签。
1.2.4 按键功能说明 (2)1.4水控机参数及特征 (3)1.4.1 水控机参数 (3)1.4.2 功能特征 (3)第二章设备安装 (3)2.1设备连接 (3)2.1.1 接口定义 (3)2.1.2 电源连接 (4)2.1.3 电磁阀连接 (4)2.1.4 流量计连接 (4)第三章参数设置 (5)3.1功能参数设置 (5)3.2系统密码设置 (5)3.3数据采集 (6)3.4消费操作 (6)第四章系统配置及使用流程 (7)第一章 产品概述K9水控机是西奥科技有限公司自主研发的新一代IC 卡节能节水自动控制系统,产品采用先进的生产工艺,挂式安装,密封性好。
1.1 系统特点。
1.2水控机外观介绍1.2.1 外型介绍1.2.2 各部分功能说明1.电源指示灯:电源接通后即点亮指示;2.读卡指示灯:感应到卡,灯常亮,工作状态时,闪烁点亮;3.LED 显示屏:八位LED 数码管,待机状态时,显示机器机号。
在刷消费卡时,显示卡上余额。
4.插卡槽:插放用户卡;5.按键:含有启动/暂停键、功能键、上调键、下调键等;1.2.3 按键功能说明水控机按键正常消费输入金额外,还可以设置部分参数功能。
具体的功能说明如下: 启动/暂停键 :在读卡有效的情况下,按下该键,水控机开始工作,再次按,暂停工作;功能键:按该键,在5秒钟内,按下调键,查看设备序列号,按上调键,查看设备版本信息;刷密码卡,可以加载密码及设置读卡扇区信息。
FA一体化净水器使用说明书
![FA一体化净水器使用说明书](https://img.taocdn.com/s3/m/9cc3ab032b160b4e767fcfef.png)
FA型一体化净水器安装使用说明书南京德诺环保工程有限公司二O一三年十月一、概述FA型高效能全自动净水器集絮凝、沉淀、反冲、集水、过滤等工艺于一体;无需专业人员操作而能达到单体全自动运行的净水装置。
本装置包括布水、反应、沉淀、过滤、集水、集泥、自动反洗七个主要单元,内装卵石、各种规格石英砂滤料及无烟煤滤料,设备主壳均为碳钢制作,内外部采用特殊涂料进行防腐处理,使用寿命长,适用范围广,性能卓越,广泛用于大、中、小型水厂(站)的建设和改造。
二、规格及技术参数1、处理水量:50m3/h2、进水浊度:≤3000mg/l3、出水浊度:≤3mg/l4、沉淀区设计表面负荷:7~8m3/h·m25、过滤区设计滤速:8~10m/h6、滤池冲洗强度:14~161/m2·s7、冲洗历时:4~6min8、总停留时间:40~50min9、进水压力:大约0.06Mpa10、滤料粒径及厚度(双层):900mm11、运行负荷:80T三、工艺说明1、凝聚反应区:经加药混合后的原水进入一体化净水器,首先进入装置底部的配水区,净水器的进水为底部配水区进水,穿孔管布水,确保设备布水均匀,并且每个微孔处水流以一定的流速喷出,使絮状污泥与原水中的细小矾花充分接触, 前级混合后的原水在污泥的吸附作用下,进行彻底的混凝反应,通过剩余污泥的循环回流,进行絮凝反应,使进水与污泥具有更大的接触面积,提高污泥的凝聚效率,使原水中的小矾花凝聚成较大的矾花,为斜管沉降创造有利条件。
2、斜管沉淀区:沉降区分为上下两部分,通过改变上下两层的斜管的孔径,提高水力梯度值,依据浅层沉淀理论,设置了斜管加速沉降,下部反应区快速形成的大颗粒状絮体,在两层斜管之间水流方向发生改变,将会增加小颗粒絮体间的接触机会,在流经上层斜管时,进一步提高出水水质。
形成的絮状体悬浮物在一层斜管区进行整流,一层斜管起均匀布水及导流作用,经充分反应后絮状水体沿二层斜管倾斜方向往上流动,进入沉降区内进行固液分离,沉积下来的污泥在重力及水流推力的作用下,沿斜管倾斜方向往下滑落。
水控系统使用说明书
![水控系统使用说明书](https://img.taocdn.com/s3/m/e1363a210066f5335a8121f8.png)
目录
前言................................................................................................................................. 1 一、系统介绍................................................................................................................... 1
为了节约水资源,我公司生产的红外水控,可以很好的为公司,工 厂,学校等企业各类 人群提供一个节水设备,从而增强人们的节水意识,又能节约水资源成本。
我公司的推出的智能红外水控具有计费准确、控制灵活、使用方便的特点。从而达到“按
需用水、合理消费、智能管理”。
一、系统介绍
1 、 系统组成
·安装有水控管理软件的 PC ·水控机 ·水控电源 ·发卡器 ·电磁阀 ·流量表(可选) ·485 转换器及连接线(联机下使用) ·IC 卡
智能水控器应用于已采用一卡通系统的学校、企事业单位,安装在有水龙头流水的场所。 当用户将卡放置到水控器卡感应区,读卡芯片就会获取卡上的信息,并将相关数据发送回单 片机,由单片机控制数码管显示用户余额,再对余额进行判断看是否大于单位扣费金额,若 余额足够则控制电磁阀打开,出水,流量传感器将流经的水转换成电脉冲信号输入单片机, 之后单片机通过预设费率将用水量转换成金额并进行扣费,数码管动态实时显示用户当前金 额。当卡拿走后,单片机自动关闭电磁阀,停止供水,水控器随即进入待机状态,仅显示当 前机号。卡消费信息可通过上位机软件发送指令来查询
爱妻净水机冷热一体机说明书

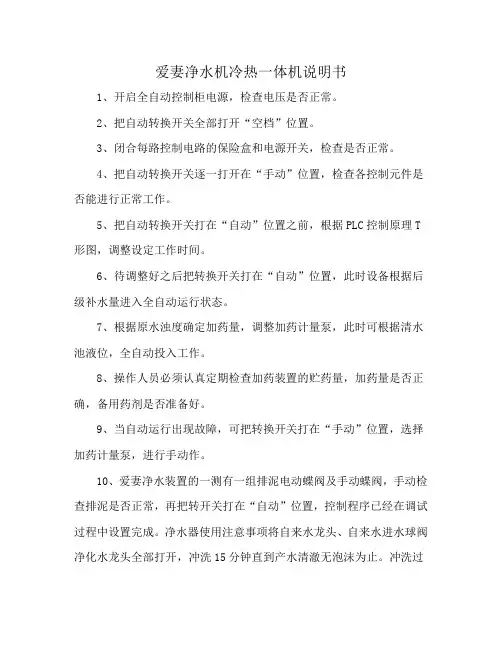

![爱妻净水机冷热一体机说明书](https://img.taocdn.com/s3/m/c1a096f3541810a6f524ccbff121dd36a32dc499.png)
爱妻净水机冷热一体机说明书
1、开启全自动控制柜电源,检查电压是否正常。
2、把自动转换开关全部打开“空档”位置。
3、闭合每路控制电路的保险盒和电源开关,检查是否正常。
4、把自动转换开关逐一打开在“手动”位置,检查各控制元件是否能进行正常工作。
5、把自动转换开关打在“自动”位置之前,根据PLC控制原理T 形图,调整设定工作时间。
6、待调整好之后把转换开关打在“自动”位置,此时设备根据后级补水量进入全自动运行状态。
7、根据原水浊度确定加药量,调整加药计量泵,此时可根据清水池液位,全自动投入工作。
8、操作人员必须认真定期检查加药装置的贮药量,加药量是否正确,备用药剂是否准备好。
9、当自动运行出现故障,可把转换开关打在“手动”位置,选择加药计量泵,进行手动作。
10、爱妻净水装置的一测有一组排泥电动蝶阀及手动蝶阀,手动检查排泥是否正常,再把转开关打在“自动”位置,控制程序已经在调试过程中设置完成。
净水器使用注意事项将自来水龙头、自来水进水球阀净化水龙头全部打开,冲洗15分钟直到产水清澈无泡沫为止。
冲洗过
程中频繁的开关自来水龙头使水流形成脉动式的冲击,会使冲洗效果更好。
关闭排污水龙头,打开净化水龙头,制水5分钟后可正常使用。
水控机m710-09(款)脱机硬件说明书
![水控机m710-09(款)脱机硬件说明书](https://img.taocdn.com/s3/m/279e30c75fbfc77da269b174.png)
M710-09(款)水控机硬件说明书深圳市凯路创新科技发展有限公司目录第一章产品功能及技术参数一、产品特点二、主要技术参数三、键盘功能简介四、使用卡类型第二章安装、检测与首次开机设置一、开机设置二、使用方法第三章信息查询一、查看消费总额二、查看消费总额第四章下载系统及参数设置一、返回到出厂状态二、系统参数设置1、下载系统及设置扣款费率2、清除系统设置第五章数据采集第六章设备安装及接线方式一、计量式消费连接示意图二、计时方式安装示意图三、接线方式:第七章显示提示说明第一章产品功能及技术参数M710-09(款) 非接触式ic卡水控器实现以philips mifare1 非接触式IC 卡作为电子钱包以预付费的方式实时扣取卡中金额,通过对出水管道电磁阀的开关控制来实现精确计费节约用水的。
计费方式分计时与计量两种方式,控制器有六位数码管显示屏,可显示卡内余额,还可显示卡内消费总额。
对控制器来说,一笔消费是指将卡片插入控制器感应区按下开始键直到这张卡被拿开为止,控制器只累加总消费额不保存每一笔明细纪录。
控制器在单机下工作,无需联网,参数的设置与数据的采集都是通过相应的卡片来完成的,控制器上可直接查询消费总额,数据采集也可通过手工抄录的方式完成。
一.产品特点◆流畅外观设计,尽显流行时尚;◆全防水设计,键盘和上下壳接缝双层设计并有硅胶密封件防水;◆独有节水设计,采用读卡和开关双重方式控水,插卡后按下“开始”键出水,拿走卡或按下“停止”键停止出水,更加人性化和节水;◆独有节电设计,在没有刷卡或按键操作情况下20分钟后显示自动熄灭,读卡或按键后显示自动启动;◆具有两种计费方式,费率设置灵活方便,采用计时方式扣费,符合各种要求;配合流量表,可以采用计量方式扣费,更加科学、公平、合理;◆M710-09型采用电子钱包方式,仅记录消费总额,免去帐目核对的烦恼,采用采集卡即可提取消费累计数据,无须复杂联网,减少施工量;◆系统安装简便,上位软件可以和原来消费管理系统整合,无须重新输入人员信息即可直接发卡,方便在原有的消费系统基础上扩展成一卡通;◆用户充值简易方便,可以通过自助充值机进行卡内转帐和管理中心充值两种方式。
水控机系统安装使用说明书
![水控机系统安装使用说明书](https://img.taocdn.com/s3/m/6ed6f2229a6648d7c1c708a1284ac850ad02041c.png)
水控机系统安装使用说明书一、引言水控机系统是一种智能化的管道控制设备,适用于各类液体管道的自动控制与管理。
本文档旨在为用户提供水控机系统的安装和使用指南,以确保系统能够正常运行并发挥其最佳性能。
二、安装前准备在安装水控机系统之前,请确保已经完成以下准备工作:1. 确定安装位置:选择一个稳定、通风良好的位置,以便安装和维护水控机系统。
2. 确保供电条件:水控机系统需要稳定的电源供应,因此请在安装前确保供电电压符合系统要求,并且接地良好。
3. 检查管道连接:确保管道连接紧固,无泄漏情况,并清洁管道以预防污染。
4. 准备所需工具:安装水控机系统可能需要使用螺丝刀、扳手等基本工具。
请确保这些工具已准备就绪。
三、安装步骤1. 安装支架:根据系统的安装指南,安装支架并将其牢固固定在安装位置上。
2. 连接电源:将水控机系统的电源线与供电电源连接。
确保电源线与接线端子紧固并无松动。
3. 连接管道:根据系统的管道连接图,将各个管道与水控机系统连接起来。
确保连接紧密,无泄漏。
4. 安装传感器:根据系统的传感器安装指南,将各个传感器正确安装在管道上,并确保传感器的位置与要求吻合。
5. 连接控制设备:根据系统的连接图,将水控机系统与控制设备(如计算机或显示屏)进行连接,确保连接稳固。
四、系统配置1. 设置参数:在安装完水控机系统后,进入系统配置界面。
根据系统的说明书,设置各项参数,如流量范围、报警阈值等。
2. 校准传感器:根据系统的传感器校准指南,对安装的传感器进行校准,以确保测量的准确性。
3. 学习模式:根据系统的学习模式说明,进行系统的学习。
系统会根据学习模式自动调整管道的控制参数,以达到最佳的管道控制效果。
五、使用说明1. 启动系统:按照系统的启动步骤,依次打开主电源和系统电源,等待系统启动并进入正常工作状态。
2. 监控管道状态:通过连接的控制设备,在监控界面上可以实时显示管道的流量、压力等参数,以及管道的运行状态。
晨风水控机硬件说明书
![晨风水控机硬件说明书](https://img.taocdn.com/s3/m/d64bf734b90d6c85ec3ac665.png)
水控机硬件功能说明一、水控系统独立使用使用独立水控软件—CFJN,水控金额写入IC卡独立的分区,从管理电脑上存款;管理软件根据数据回收方式可设置为三种运作模式即:不回收、采集卡回收。
当管理人员选择其中一种运作模式时,其相应的菜单同时会显示于操作软件界面的菜单上。
二、水控机和收费系统一起使用当水控机应用收费系统管理软件时,可根据水控金额来源划分为两种模式即:收费系统、由收费转入。
当采用“收费系统”时:水控金额和收费系统用同一区,水控机必须使用联网机型---W690M,回收消费数据。
当采用“由收费转入”时:水控金额采用独立的分区,金额由收费系统的收费金额通过水控转款机转到该区,不联网、不回收消费数据。
三、水控系统基本配置:管理电脑、打印机、RS485或TCP/IP转换器、发卡机、水控管理软件(与收费一起用时采用收费管理软件)、感应卡、水控机(一体机自带电磁阀、流量计,不联网;分体机还需选择阀体及是否联网等)、电磁阀或电动阀(分体机用)、流量传感器(分体机计量方式时选用)、水控授权/转款机(与收费一起使用,金额由收费转入即不联网时选用)、其它配件。
水控机显示有多种,版本不同可能有不同的显示0 ~ 9:开机自检J XXX:水控机机号C XX:水控机内消费总次数XX.XX:水控机内消费总金额U__X.XX:水控机版本号CJ—XXX:水控机型号┣XX-XX:水控机日期XX—XX:水控机时间。
:水控机未初始化(用参数卡)。
:读卡模块自检未通过―――:水控机处于工作模式,下横为模式一、中横为模式二、上横为模式三P :P在左为左龙头,P在右为右龙头;收费机机处二于红外暂停状态四、水控特殊卡说明:1、系统卡使用系统卡用于初始化水控机,清除机内消费金额、消费人次。
将系统卡放在水控机感应区,水控机显示“SE”并很快显示“CF”即表示初始化成功;拿开系统卡,此时“CF”会显示几秒钟即显示正常收费状态“---”下。
2、参数卡水控机通过参数卡来传递水控参数的,在系统管理软件中设置好参数,参数卡向水控机传递的水控参数(参数卡所设置的功能项可参考相应的管理软件)。
Jt-sk4t水控一体机说明书
![Jt-sk4t水控一体机说明书](https://img.taocdn.com/s3/m/5d2a6c05a66e58fafab069dc5022aaea998f41bf.png)
Jt-sk4t水控一体机说明书Jt-sk4t水控一体机,水控一体机,支持阶梯收费,收费更加灵活。
支持自定义扇区,用户可灵活设置使用。
独特的节水设计,插卡出水,拔卡停水。
可以限定每张卡每一天的用水量,超额拒绝用水。
支持每张卡每天的消费功能,保证投资者的收益。
遇外界强磁场干扰或者流量计损坏,机器自动关闭阀门。
计时型和计流量型可以通过功能卡自由切换,既方便又快捷。
支持脱机工作,也支持485联网工作,满足不同用户的功能需求。
支持脱机挂失和补回卡内余额的功能,通过挂失卡实现挂失黑名单和补卡的操作。
支持零扣费,用户不需要充值即可使用,而且可以限制每张卡每天的用水时间和用水量。
支持冷水免收费的功能,可灵活解决用户长时间未使用,水管里剩余的冷水问题,使收费更合理。
支持IC卡底金功能,当卡内余额小于设置的卡底金,水控机将出现错误代码,不能正常计费和出水。
支持多卡类消费,不同卡类的消费卡可单独设置限额和费率,方便用户进行分类管理,支持四个类别的卡。
支持消费卡设置不同的组别,不同级别的消费卡可以设置成不通用,但可以使用同一个充值机来充值,方便管理使用更人性化。
6位高亮度LED数码显示,可实时动态显示卡内余额,更适合室外强光线下使用。
采用进口法拉电容的优化电子线路设计,保证任何情况下突然断电都能安全地关闭阀门。
采用全封防水设计,电子控制和执行机构均进行防水密封处理,适合浴室、澡堂、公寓等高湿度及各种恶劣的环境使用。
保证产品具有更高稳定性、耐用性。
采用的IC卡为M1非接触智能卡,充值卡上资源丰富,卡上IC 芯片容量大,有16个扇区可分配使用,可以实现一卡通。
计费精度高,计费金额:0.01元,计费时间:1秒,计费流量:0.01升。
水控机与电磁阀均为直流弱电电压,充分保证使用者安全。
使用电子钱包方式扣费,帐目更准确,数据更安全。
一体化水质处理设备IZT4系列用户指南说明书
![一体化水质处理设备IZT4系列用户指南说明书](https://img.taocdn.com/s3/m/b1e0829b8ad63186bceb19e8b8f67c1cfad6eed5.png)
Recommended piping port size for IZT4One-touch fitting symbol Applicable tubingO.D. [mm]Bar length [mm]1602203404004605806408201120130016001900232025004H/4L ø4—————————6H/6L ø6—————8H/8L ø8——AH/AL ø105H/5L ø3/16———————7H/7L ø1/4————9H/9L ø5/16——BH/BL ø3/8: With piping on one side : With piping on both sidesHow to OrderSeparate ControllerBar Type IonizerIZT40/41/42 Seriesw ModelSymbolModel 41AC type 42Dual AC typeq ModelSymbolModel 40Standard typer Emitter cartridge type/Emitter materialSymbolT ype Material DHigh speed de-ionizing cartridge T ungsten E Silicon L Energy saving type de-ionizing cartridge T ungsten MSilicont High-voltage cable lengthSymbolHigh-voltage cable length [m]112233∗ T he number of hig h-voltag e cable holders differs depending on the high-voltage cable length. (Refer to the table below.)Number of high-voltage cable holders SymbolIZT40IZT41IZT42Straight Elbow Straight Elbow Straight Elbow 111112222121423313162!1 D IN rail mounting bracket for controller andhigh-voltage power supply module e page 22SymbolFor controllerFor high-voltage power supply moduleNil None None U Included Included W Included None YNone Included!2 Made to order e page 19!0 Bar bracketSymbolT ypeNil Without bracket B With bracket 1FWith bracket 2∗T he number of intermediate brackets differs depending on the bar length. (Refer to the table below.)Number of bracketsBar length [mm]End bracket Intermediate bracket 160 to 7602None 820 to 160011660 to 238022440 to 25003o Power supply cable lengthSymbolLength [m]335510101515NNone∗ T o use AC adapter, specify “N”, and select AC adapter sold separately.i Input/Output specificationsSymbolInput/OutputNil NPN PPNP∗S ince input/output function cannot be used, specify “Nil” when the AC adapter is being used.u Plug positionSymbolPosition Nil Without plugQ High-voltage cable sideROpposite side of the high-voltage cabley One-touch fittingSymbolMetric size 4H ø4 Straight 6H ø6 Straight 8H ø8 Straight AH ø10 Straight 4L ø4 Elbow 6L ø6 Elbow 8L ø8 Elbow ALø10 Elbow SymbolInch size 5H ø3/16" Straight 7H ø1/4" Straight 9H ø5/16" Straight BH ø3/8" Straight 5L ø3/16" Elbow 7L ø1/4" Elbow 9L ø5/16" Elbow BLø3/8" Elbow∗ R efer to the table below for selecting a One-touch fitting.SymbolLength [mm]16160222203434040400464605858064640SymbolLength [mm]82820112112013013001601600190190023223202502500e Bar lengthD 36H R F IZT 40D 16H R3F U IZT 4234341UDual AC type AC type Standard typeqwe r t y u i o !0!1!2Bar + High-voltage power supply module + ControllerHigh-voltage power supply moduleControllerHigh-voltage power supply module17How to Order for Individual PartsIZTP IZTC IZTC Recommended piping port size for IZT4One-touch fitting symbol Applicable tubingO.D. [mm]Bar length [mm]1602203404004605806408201120130016001900232025004H/4L ø4—————————6H/6L ø6—————8H/8L ø8——AH/AL ø105H/5L ø3/16———————7H/7L ø1/4————9H/9L ø5/16——BH/BL ø3/8: With piping on one side : With piping on both sides —: Unrecommended piping424041D 16H RFIZTB 4016q ModelSymbolModel40Standard, AC type 42Dual AC typeModelSymbolModel 40Standard type 41AC type 42Dual AC typeController typeSymbolModel 40Standard type 41AC, Dual AC typee Emitter cartridge typeSymbolT ype Material D High speed de-ionizing cartridge T ungsten E Silicon L Energy saving type de-ionizing cartridge T ungsten MSiliconi Made to order e page 19Input/Output specificationsSymbol Input/OutputNilNPN PPNP y Plug positionSymbolPosition Nil Without plugQ High-voltage cable sideROpposite side of the high-voltage cablet One-touch fittingSymbolMetric size 4H ø4 Straight 6H ø6 Straight 8H ø8 Straight AH ø10 Straight 4L ø4 Elbow 6L ø6 Elbow 8L ø8 Elbow ALø10 Elbow SymbolInch size 5H ø3/16" Straight 7H ø1/4" Straight 9H ø5/16" Straight BH ø3/8" Straight 5L ø3/16" Elbow 7L ø1/4" Elbow 9L ø5/16" Elbow BLø3/8" Elbow∗ R efer to the table below for selecting aOne-touch fitting.SymbolLength [mm]16160222203434040400464605858064640SymbolLength [mm]82820112112013013001601600190190023223202502500w Bar lengthr High-voltage cable lengthSymbolHigh-voltage cable length [m]112233∗T he number of high-voltage cable holders differs depending on the high-voltage cable length. (Refer to the table below.)Number of high-voltage cable holders SymbolIZT40IZT41IZT42Straight Elbow Straight Elbow Straight Elbow 111112222121423313162u Bar bracketSymbolT ypeNil Without bracket B With bracket 1FWith bracket 2∗T he number of intermediate brackets differs depending on the bar length. (Refer to the table below.)Number of bracketsBar length End bracket Intermediate bracket 160 to 7602None 820 to 160011660 to 238022440 to 2500333CombinationsBar IZTBHigh-voltage power supply module IZTPController IZTC40424041424041IZT40IZT41IZT42Power supply cable lengthSymbol Length [m]33551010Symbol Length [m]1515N None AC, Dual ACtypeStandard typeStandard,AC typeDual AC typeStandard, AC typeDual AC typeBarHigh-voltage power supply module Controllerwqe r t y ui 18Separate Controller Bar Type IonizerIZT40/41/42 SeriesD D 6H6HX10X14X10X14X10X14IZT IZT 4040DDDD111111RRRRRR6H6H6H6HIZTIZT IZTBIZTB 42424040523452345234FFFFFFSymbol Description Specifications-X10Non-standard bar length Manufacturable bar length (Symbol): 10 + 6 x n (n: Integer from 1 to 39)(For n = 1, 2, 4, 5, 6, 8, 9, 12, 17, 20, 25, 30, and 37, use a standard model.) Symbol Description Specifications-X14Model with emitter cartridgedrop prevention cover The main unit is shipped fitted with a drop prevention coveravailable as an option.Type4041∗142∗1 O nly bar is ordered,41 cannot beselected.Type4041∗142∗1 O nly bar is ordered,41 cannot beselected.Bar lengthSymbol Bar length [mm]282805252070700767608888094940100100010610601181180Symbol Bar length [mm]124124013613601421420148148015415401661660172172017817801841840Symbol Bar length [mm]19619602022020208208021421402202200226226023823802442440Bar lengthStandardSymbol1622344046586482112130160190232250 Length [mm]160220340400460580640820112013001600190023202500 Non-standard The bar of non-standard length is available. Refer to the how to order above.Standard model no. e pages 17 and 18Standard model no. e pages 17 and 18Made to OrderBar + High-voltage power supply module + ControllerBar + High-voltage power supply module + ControllerBarBar19IZT40/41/42 Series。
JS—G型一体化净水器说明书
![JS—G型一体化净水器说明书](https://img.taocdn.com/s3/m/57abcecf85254b35eefdc8d376eeaeaad1f31692.png)
JS—G型一体化净水器说明书
1、冰冻地区一体化净水器宜装在室内,非冰冻地区可安装在室外,但必须加顶盖罩,以免污染水质。
2、安装时将一体化净水器置于平整场地,以保证正常运转出水均匀。
各种管道连结闸阀应无漏气渗水并预以排除。
3、设备运转前,必须消防池内杂物等,注意各进出水管严防堵塞现象。
4、污染严重的水源,含有机物或藻类较多时,可采用加氯方法,以降低色度,破坏水中胶体和除去臭味,防止池人系列藻类和青苔等。
5、设备启动前,半打开进水阀,之后启动水泵,应先采用较小水量常开流速,并加大混凝剂投加量(超过正常投加量的0.5到1倍)。
60分钟后,再开大进水阀,增加到设计水量,降低投加混凝剂药量。
6、设备初次反冲时,应调整反冲闸门到给定强度(以不冲出滤料为准),并控制反冲时间。
7、应定时打开污管阀门,将沉淀池内污泥排出体外。
泳池三机一体控制器.HT18.安装使用手册.180622
![泳池三机一体控制器.HT18.安装使用手册.180622](https://img.taocdn.com/s3/m/c99060502b160b4e767fcfe8.png)
泳池三机一体机组控制器.安装使用手册
目录
2 / 26
一、安全使用 .............................................................4 二、产品简介 .............................................................5
2.1 SK 系列真彩触摸屏显示器........................................................................................................................................ 5 2.2 ZY108 控制板性能指标 ............................................................................................................................................. 5
泳池三机一体控制器
安
装
使
用
手
册
程序编码: HT18 2018-06-22 请务必仔细阅读此手册内容,并按照说明操作!
如有疑问,请联系: 广州得麦电子科技有限公司 网址:
邮箱:gzdaimc@
(未经允许以任何形式或手段复制或传播本手册内容均属侵权,必究法律责任。)
四、触摸屏界面说明 .......................................................8
4.1 开机界面...................................................................................................................................................................... 8 4.2 主界面.......................................................................................................................................................................... 8 4.3 用户设置界面.............................................................................................................................................................. 8 4.4 输入查询界面.............................................................................................................................................................. 8 4.5 输出查询界面.............................................................................................................................................................. 9 4.6 状态查询界面.............................................................................................................................................................. 9 4.7 故障查询界面.............................................................................................................................................................. 9 4.8 软件版本界面............................................................................................................................................................ 10 4.9 厂家设置界面............................................................................................................................................................ 10 4.9.1 厂家参数设置进入方式......................................................................................................................................... 10 4.9.2 维修参数设置进入方式......................................................................................................................................... 11 4.9.3 参数初始化............................................................................................................................... 12 4.9.4 修改密码................................................................................................................................................................. 12 4.9.5 维护时间设置......................................................................................................................................................... 12
水控机系统安装使用说明书
![水控机系统安装使用说明书](https://img.taocdn.com/s3/m/1c2d0c9f0242a8956bece462.png)
..水控机系统安装使用说明书安装注意事项:1、水控机本身有水流方向,安装时必须注意水控机壳底的方向箭头和水流方向一致。
如果出现不刷卡出水或电磁打不开水,估计是水控机安装方向错误。
2、禁止直接输入220V 市电到水控机上,否则后果自负。
必须通过电源适配器输出12V 直流电源,正负两条线接到水控机电源线上,如果没显示请反接一下,水控机有电路保护,接反不会烧。
如果线不够长请自行驳接加长。
一体机接线图..分体机接线图3、水控机进水口螺母在扭紧时应一手扶住水控机,一手拿板手夹住螺母轻轻用力,不宜过于用力。
出水口必须一手用薄臂板手夹住六角螺丝,另一只手用板手夹住螺母轻轻用力。
禁止使用蛮力,否则后果自负。
4、水控机包装中配送了两组水表接头连接件(螺母、铜套、硅胶垫),请注意这两组水表接头的螺母是不一样的,其中柱高一点的螺母是装在水控机进水口一边,柱矮一点的是装在出水口一边的。
可先根据水控机长度在水管两边接好水表接头,再将水控机装上扭紧。
5、电源的安装最好是在安全的地方加装一个通用电工插座,不易被水溅到。
电源适配器插上必须固牢,不易坠落。
注意插座必须为220V市电专用的,禁止不安全搭线。
安装拓朴图..工程图片1工程图片2.消费者使用流程:①把卡放在水控机上,显示卡上余额,累计用水量三秒,如果只需读卡上余额而不需用水,请在三秒内拿开卡。
②不拿开卡三秒后开始扣费,扣费成功后出水。
水控机的液晶显示为中文图形,便于管理者及使用者快捷省事地操作。
显示内容如下表,有余额不足等用不了水的情况一看便知,如果有机器故障导致无法使用,请记住提示代码(如提示01,代码为01),以便厂方技术支持。
.本系统为绿色软件,免安装,对电脑配置低。
提醒:使用本软件前请新建一个文件夹,将电盘所有内容拷贝到该文件夹。
因为光盘是只读的,不宜直接在光盘上运行水控管理软件。
一、软件总述:水控管理数据库系统基本功能就是收费、IC卡管理、汇总采集处理、数据分析及报表输出。
一体化水控机说明书
![一体化水控机说明书](https://img.taocdn.com/s3/m/921fc20179563c1ec5da71aa.png)
目录一、一体化水控机基本介绍 (1)1.1产品简介 (2)1.2产品特点 (2)1.3设备外观 (2)1.4设备型号 (2)1.5技术指标 (3)1.6接口说明 (3)二、使用说明 (3)三、机器代码的含义 (4)四、软件操作说明 (4)4.1消费卡发卡、充值操作 (5)4.1.1 设置消费模式 (5)4.1.2 设置单位密码并对软件加密 (5)4.1.3 登记人事资料 (6)4.1.4 发卡 (6)4.1.5 充值 (7)4.2参数卡设置 (9)五、水控转款机登记 (11)六、注意事项....................................................................................... . . (12)一、一体化水控机基本介绍1.1、产品简介一体化水控机是一款节水型智能卡水控机产品。
该产品可选择计流量和计时间两种收费方式。
可广泛应用于淋浴,开水房,宿舍公用水龙头等场合。
具有体积小,重量轻,功耗低,寿命长,功能完善,防窃水等优点。
1.2、产品特点1.2.1 安全供电模式。
采用220V交流经隔离变压器降为12V安全电压后给水控机集中供电,并加装漏电保护开关。
1.2.2采用M1射频卡,卡内信息安全可靠。
1.2.3控制器采用全密封防水设计。
1.2.4采用6位数码管显示各种金额和状态。
1.2.5使用先扣钱后供水的消费模式,最小扣钱单位可达1分钱。
1.2.6 采用红外开关控制阀门,使用寿命远远大于按钮开关。
1.2.7 用两种射频卡进行操作:消费卡、参数卡,操作简单方便。
1.2.8 铜质连体流量传感器和水管,更加安全、耐用。
1.3、设备外观1.4、设备型号OFL31.5、技术指标1.6、接口说明水控器共引出2根线,接12V电源,引线接头使用SD-5硅胶密封防水,否则可能会造成短路、断路故障,后果严重,敬请注意!注:水控机的水流方向务必按照水控机上的箭头方向流动,否则将会导致流量计算不准确,比实际速度要慢很多,敬请注意!二、使用说明2.1水控器系统参数设定。
水控说明书
![水控说明书](https://img.taocdn.com/s3/m/f8fa98c76137ee06eff918f3.png)
一、产品简介 (2)1.1概述 (2)1.2产品特点 (2)1.3技术参数 (3)1.4使用卡类型 (3)二、水控机操作使用说明 (4)2.1水控机常用的功能操作 (4)2.2用户首次使用水控系统时建议对管理卡的设置流程 (7)三、安装、检测与首次开机设置 (7)3.1开机设置 (7)3.2使用方法 (8)3.3接线图示意图 (9)四、产品售后服务 (10)一、产品简介1.1概述深圳市优卡特电子有限公司研发生产的S300系列水控机,是基于智能IC 卡一卡通技术,实现以Philips mifare1非接触式IC 卡作为电子钱包以预付费或实时扣费的方式实时扣取卡中金额,通过对出水管道电磁阀(或电动阀)的开关控制,最终实现了精确计费节约用水的目的。
计费方式包括了按时计费和按流量计费两种的。
扣费模式包括了实时扣费模式、预扣费模式、按次扣费模式,可根据用户的实际需要通过刷功能管理卡进行更改切换。
水控机采用8位LED 数码显示管,显示待机时间日期,消费时的卡内余额,费率等信息。
水控机的消费启动通过卡片插入感应区开始计费直到这张卡被拿开为止,或者是第一次读卡开始计费直到再次读卡为止。
同时,水控机的数据存储可达60000消费记录,并且支持累加消费总额,支持通过读管理卡实时查询消费总额或者是明细消费记录。
水控机可单价下工作,也可联网工作,参数的设置与数据采集可以通过管理卡来完成,也可以用电脑软件通过网络采集。
并且可支持消费时段设置功能,实现消费时段消费,非消费时段拒绝消费的目的。
1.2产品特点●技术核心:本产品采用智能IC 卡一卡通技术。
●防 水 性:采用全防水无接缝设计,确保产品具有更高稳定性、耐用性。
●使 用:根据水控机扣费模式的不同,可有以下三种使用方法。
A 、实时扣费模式:将卡放在卡槽中自动扣费出水,卡离开感应区,停止计费,使用更方便,设计更具人性化。
B、预扣费模式:第一次读卡,水控机自动扣费出水,并且预扣出一个预设金额再次读卡自动断水,停止扣费,并且退还余额。
京澳特 CF30CZ 智能水控充值一体机 使用说明书
![京澳特 CF30CZ 智能水控充值一体机 使用说明书](https://img.taocdn.com/s3/m/49045777f011f18583d049649b6648d7c1c708ac.png)
智能水控充值一体机使用说明书本说明书可能会随着产品的更新而进行修改,请以最新版本的说明书为准,说明书修改不另行通知珠海市京澳特电子有限公司保留对本说明书所有内容的最终解释权及修改权目录1.概述 (1)2.水控机供电 (1)3.IC卡充值 (1)3.1.充值卡充值 (1)3.2.遥控器充值 (2)4.设置计费方式和费率 (3)4.1.计费方式设置 (3)5.管理密码 (5)5.1.修改登陆密码 (5)6.修改机器时间 (6)7.联系方式 (8)1.概述本说明书详细介绍水控充值一体机的使用方法,包括:IC卡充值、IC卡取现、费率修改、密码修改等等操作。
2.水控机供电使用12V电源适配器给水控机供电;水控机正常开机后显示待机界面;3.IC卡充值IC卡的充值方式有两种,分别是充值卡充值和遥控器充值。
充值卡充值:通过充值卡在水控机上设置充值的金额,然后再刷用户卡充值,每次充值金额由充值卡的面额决定,不能修改。
遥控器充值:通过遥控器在水控机上输入充值的金额,然后再刷用户卡充值,每次充值的金额可在遥控上任意输入,操作相对灵活。
3.1.充值卡充值1、水控机工作在待机状态下,刷一下“充值卡”,水控机进入充值状态;例:充值卡面额为100元,即给用户卡充值100元。
2、取走“充值卡”,然后刷“用户卡”,水控机提示“充值成功”;3、1秒后,水控机显示用户卡本次充值的信息;4、充值完成,取走“用户卡”,30秒后水控机返回待机状态。
注意:充值卡面额固定,需要充值不同的金额时可采购不同面额的充值卡,或者使用遥控器充值。
用户卡充值金额错误时,可通过取现的方式将用户卡的金额取出。
3.2.遥控器充值1、水控机工作在待机状态下,将遥控器的发射头对准水控机的显示屏,按“OPEN”键,水控机进入登陆状态;2、输入4位密码,水控机进入参数管理状态;注:出厂默认密码为“1234”。
3、按“1”键,水控机进入充值状态,然后按数字键输入待充值金额;例:按“1”、“0”、“0”、“*”、“1”、“2”键,充值100.12元。
易科士新M0水控一体机说明书
![易科士新M0水控一体机说明书](https://img.taocdn.com/s3/m/b0b1227c48d7c1c708a145f5.png)
成都易科士信息产业有限公司新M0水控一体机使用说明只有电磁阀(冷水用有压(水压2到8公斤),开水用无压)IC 卡智能水表(水控一体机)也叫IC 卡热水刷卡消费器,是热水供应计量收费的高科技智能仪表,配合水控管理软件使用,主要用于学校学生、工厂员工宿舍里或澡堂,例如:学校安装了热泵、太阳能热水供应工程系统,热水需要收费或限制用量,安装IC卡智能水控系统后,就能在管理软件上进行发卡、收费或限量管理,学生/员工持卡可到水控机上刷卡用水,按每个人的用水量进行扣费,多用多付费,出多少水相对应就扣多少钱或一天一个人限制用多少升水。
实现学校/工厂集体宿舍、公共浴室、饮用水供应等场所公平用水,节约用水,节约能源的目的。
成都易科士信息产业有限公司设计生产的水控一体机,由IC 卡控制器、全铜电子脉冲水表、全铜电磁阀、电源变压器四部分组成。
控制器读取用户IC 卡上的金额,在使用过程中以电子脉冲水表的流量(脉冲信号)为依据扣除用户卡上金额,控制用水量。
该感应式IC 卡热水表将热水计量、控制用水量和扣减IC 卡上储值金额三项功能设计为一体,确保系统稳定可靠、操作简单、科学合理。
水控器按流量来计费,按用水流量续分收费,两者都可精确到升,计费精确到分。
水控一体机技术参数注:接水控一体机集中供电的开关电源必须接大地,否则会造成计量不准确,误差很大。
TCP转CAN转换器一路带30台1.采用M0芯片,支持ISO14443标准TPYA类型卡。
2.采用带背光段显点整显示,支持6位数字显示;汉字显示:联机;时间;金额;错误。
3.电源:直流电源,电压12V;功率<1.5W4.工作环境:温度:0℃~80℃;湿度:<80%5.电磁阀工作温度:0~1006.水控机额定电流500MA7.电池阀允许耐压:0.02-0.8MPa8.脉冲流量参数:540脉冲/L9.读卡类型:IC系列为MIFARE ONE卡(联机和脱机),CPU卡(脱机)10.读卡频率:IC系列为13.56MHZ11.读写距离:≥40mm12.读写时间:≤100ms13.存储容量:十万总额14.通讯方式:联机在线传输方式和脱机方式两种15.开关方式:刷卡控制16.计费精度:0.01元17.计量精度:200ML(500ML浴室)18.计时精度:1秒19.数据采集:CPU采集卡采集消费总额20.发卡容量:不限21.掉电数据保护:10年以上22.规格:86mm*116mm(含阀:140cm)*78mm23.口径:DN15和DN20水控一体机功能特点IC 卡水控管理系统由管理软件、IC 卡水表(水控器)、充值发卡管理器组成;在电脑上安装成都易科士水控系统管理软件,并连接发卡器对所有使用热水的用户IC 卡进行开户、充值、退费、注销等操作,并对所有IC 卡水表进行费率调节、最大用水量设定等操作。
水控说明书电子版
![水控说明书电子版](https://img.taocdn.com/s3/m/1eb2272903d8ce2f00662363.png)
目录一、概述 (2)二、技术参数 (2)三、设置说明 (2)3.1 扣费模式设置 (2)§a 计时模式设置 (3)§b 计量模式设置 (3)3.2 配套卡的设置 (3)§a挂失卡设置 (3)§b密码卡设置 (3)§c用户卡设置 (3)3.3充值机设置 (3)3.4 特殊字符说明 (4)3.5 接线示意图 (4)四、常见问题排除 (5)五、指令及功能介绍................................................7 六、产品质保 (10)一、概述智能IC卡节水控制器实现非接触式感应 IC 卡作为电子钱包,以预付费的方式实时扣取卡中金额,通过对出水管道电磁阀的开关控制来实现精确计费达到节约用水的目的。
计费方式为计时方式或计流量方式,控制器有8位数码管显示屏,可显示卡内余额、费率等。
控水器的一笔消费是指将卡片从感应后开始计费直到这张卡被拿开为止,控制器可以累加总消费额。
可以单机工作,也可联网工作,参数的设置与数据的采集可以通过配套的管理卡在配套充值管理机上输入相应指令来完成,也可以用电脑软件来完成。
二、技术参数※读卡类型:MIFARE ONE 标准卡※发卡量:无限制n※显示:8位数码管显示※工作电压:AC220V,待机时功耗1.6W,刷卡时功耗小于5W※工作湿度:10%-90%;※外型尺寸:200mm×130mm×45mm (分体)180mm×100mm×110mm(一体机)三. 系统设置本说明书中提到的P表示配套充值管理机上的“功能键”,按“功能键”后,屏幕将显示“P”字样,在使用本说明书中所提到的指令时要按确认键后系统才开始执行该指令。
正确执行指令后系统会发出“滴”一声鸣叫或在屏幕上显示相关的信息,如果执行后没有任何反应表示输入指令有误或没有此指令。
说明书中提到的XXX、YYY数值范围均为000-999。
水控一体机功能说明
![水控一体机功能说明](https://img.taocdn.com/s3/m/3a973848cf84b9d528ea7a96.png)
水控一体机功能说明一、计量扣费水控一体机,可按水量实时扣费,用多少扣多少。
扣费方式为超前扣费,以每升水价的十分之一作为扣费单位,刷卡的同时就扣费和出水,取走卡就关水并结算和保存消费值。
二、计时扣费水控一体机也可以按按时间扣费。
扣费方式同为超前扣费,以每分钟水价的十分之一作为扣费单位,每6秒扣费一次。
刷卡的同时就扣费和出水,取走卡就关水并结算和保存消费值。
三、水价自由设定水价以升为单位,可自由设定,刷卡设定,自由方便。
四、时间校正计算机控制系统发有一张时间校正卡,能由用户自由修正时间。
五、消费总数采集计算机控制系统发有一张系统数据采集卡,能在每天节算的时候将水控机内的消费总数采集下来并同时清空水控机内的消费记录,同一终端机一天只能刷一次。
六、控制水阀可自由选择水控一体机硬件设计能兼容市场上最常用的两种水阀,其一、脉冲控制电磁阀,其优点是控制方便,省电,不易发热,使用寿命长,不会漏水。
其二、普通通断电磁阀,其优点是控制方便,不会漏水,可是比较耗电,易发热。
并系统可根据用户需要选择常温电磁阀,高温电磁阀,常压电磁阀和高压电磁阀。
七、可限制天用水量和月用水量水控系统可以自由限制用户,每天和每个月的最大用水量,超过用水量则不能再消费。
八、防断电设计在突然断电的情况下,系统会自动记录当前的消费数据,防止因为数据丢失给客户带来损失。
九、全面防盗水设计一重:一体水控机将电磁阀和流量计集成在一个密闭的外壳内,防止用户搭线盗水。
二重:内部系统设有流量计和水阀检测程序,能实时检测流量计和水阀的状态,若水阀是开的而流量计没有计量,则在一定时间内关水,用户需再刷卡才能重新开启。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
IC卡一体水控机 JY108
使
用
说
明
书
平顶山市境源电子科技有限公司
目录
一、产品简介 (1)
二、产品特点 (1)
三、技术指标 (1)
四、设备外观 (2)
五、接口说明 (2)
六、使用说明 (3)
七、机器代码的含义 (3)
八、安装示意图 (4)
九、安装实例 (5)
一、产品简介
IC卡一体水控机是一款节水型智能卡水控机产品。
该产品可选择按流量收费和按时间收费两种收费方式。
可广泛应用于学校,工厂,出租房,淋浴,开
水房,宿舍公用水龙头等场合。
具有体积小,重量轻,功耗低,寿命长,功能
完善,防窃水,安装简单,使用方便等优点。
二、产品特点
●安全供电模式,采用直流12V安全电压供电。
●采用M1射频卡,运用高级算法加密,无法破解,卡内信息安全可靠。
●整机采用全密封防水设计,浸在水中依然可以正常工作。
●采用6位高亮度数码管显示,在室外强光和雾水较大的环境下,数据依然清晰可见。
●使用预扣费消费模式,先扣费后供水,最小扣费单位可达1分钱。
●电磁阀打开时间个性化控制,可根据实际需要设置电磁阀打开的最长时间。
●刷卡出水,取卡停水,操作简单,使用方便。
●采用纯铜电磁阀,耐腐蚀,更安全,更耐用。
三、技术指标
四、设备外观
五、接口说明
电源接口:水控器共引出1根电源线,接直流12V电源,引线接头必须进行防水处理,建议使用703硅胶进行密封防水。
水管接口:水控机的进水口为带滤网管口
六、使用说明
1 水控机可以根据实际需要进行工作模式和费率设置,通过系统软件和充值机把所需要的工作模式和费率写入功能卡,再把功能卡放在水控机上,水控机数码管显示“-good-”,设置成功。
2 水控机通电后会出现软件版本号和费率交替显示。
计量模式费率显示方式:
例如:L—0.005 表示0.005元每升或5元每吨
计量模式在此费率下每流出1升水扣除0.005元
计时模式费率显示方式:
例如:H—0.250 表示0.250元每5秒钟,相当于3元每分钟
计时模式在此费率下每流出5秒钟水扣除0.25元3用户卡放在水控机上开始扣费出水,取出用户卡停止扣费,停止出水。
七、机器代码的含义
E2-002:卡格式不正确。
E2-003:卡序列号不同
E2-006:卡已挂失。
E2-009:卡被复制。
E4-001:计时模式超出设定连续工作时间或计量模式无流量关闭电磁阀。
八、安装示意图
图一
九、安装实例。
