低压配电线路接地故障的保护技术措施
高压低压配电柜的接地与绝缘保护措施

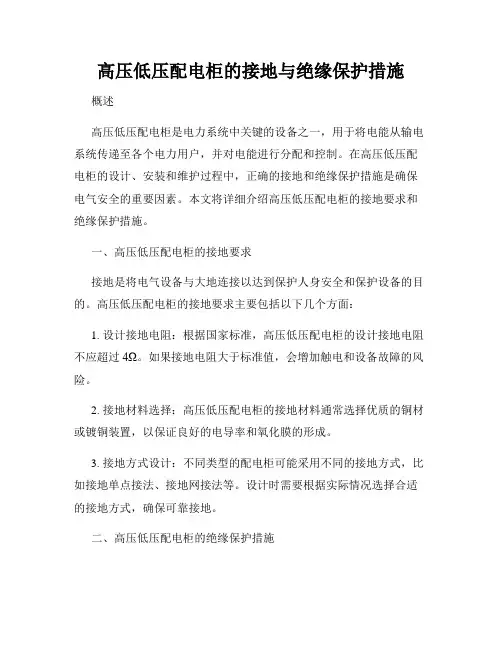

高压低压配电柜的接地与绝缘保护措施概述高压低压配电柜是电力系统中关键的设备之一，用于将电能从输电系统传递至各个电力用户，并对电能进行分配和控制。
在高压低压配电柜的设计、安装和维护过程中，正确的接地和绝缘保护措施是确保电气安全的重要因素。
本文将详细介绍高压低压配电柜的接地要求和绝缘保护措施。
一、高压低压配电柜的接地要求接地是将电气设备与大地连接以达到保护人身安全和保护设备的目的。
高压低压配电柜的接地要求主要包括以下几个方面：1. 设计接地电阻：根据国家标准，高压低压配电柜的设计接地电阻不应超过4Ω。
如果接地电阻大于标准值，会增加触电和设备故障的风险。
2. 接地材料选择：高压低压配电柜的接地材料通常选择优质的铜材或镀铜装置，以保证良好的电导率和氧化膜的形成。
3. 接地方式设计：不同类型的配电柜可能采用不同的接地方式，比如接地单点接法、接地网接法等。
设计时需要根据实际情况选择合适的接地方式，确保可靠接地。
二、高压低压配电柜的绝缘保护措施绝缘保护是指采用各种方法和措施，使电气设备的带电部分与人体或其他导电部分之间获得安全的电气隔离，以防止电流误入人体或其他设备。
以下是高压低压配电柜的绝缘保护措施：1. 电缆绝缘：高压低压配电柜中的电缆应具备良好的绝缘性能，以防止电流对外泄露。
绝缘性能的要求根据具体的电气设备和使用环境来确定，常见的绝缘材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。
2. 绝缘护套：某些情况下，只有电缆的绝缘不足以满足安全要求，需要在电缆外部加上绝缘护套，提供额外的绝缘保护。
绝缘护套通常由绝缘材料制成，如橡胶、聚氯乙烯等。
3. 绝缘监测：高压低压配电柜需配备可靠的绝缘监测装置，及时发现绝缘故障，并采取相应的保护措施。
常见的绝缘监测方法包括绝缘电阻测试、局部放电监测等。
4. 接地保护：配电柜中的带电部分与外界建立良好的接地，以确保绝缘故障时电流能够顺利地通过接地，减少对人体和设备的危害。
低压配电线路接地线损坏故障处置方法探究

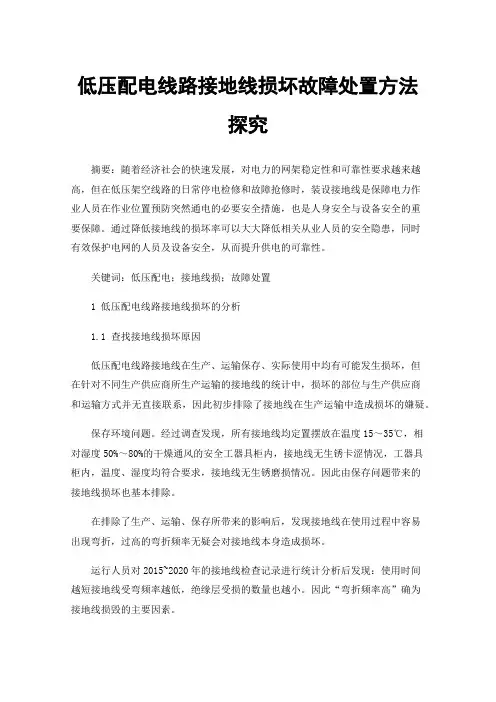

低压配电线路接地线损坏故障处置方法探究摘要：随着经济社会的快速发展，对电力的网架稳定性和可靠性要求越来越高，但在低压架空线路的日常停电检修和故障抢修时，装设接地线是保障电力作业人员在作业位置预防突然通电的必要安全措施，也是人身安全与设备安全的重要保障。
通过降低接地线的损坏率可以大大降低相关从业人员的安全隐患，同时有效保护电网的人员及设备安全，从而提升供电的可靠性。
关键词：低压配电；接地线损；故障处置1 低压配电线路接地线损坏的分析1.1 查找接地线损坏原因低压配电线路接地线在生产、运输保存、实际使用中均有可能发生损坏，但在针对不同生产供应商所生产运输的接地线的统计中，损坏的部位与生产供应商和运输方式并无直接联系，因此初步排除了接地线在生产运输中造成损坏的嫌疑。
保存环境问题。
经过调查发现，所有接地线均定置摆放在温度15～35℃，相对湿度50%～80%的干燥通风的安全工器具柜内，接地线无生锈卡涩情况，工器具柜内，温度、湿度均符合要求，接地线无生锈磨损情况。
因此由保存问题带来的接地线损坏也基本排除。
在排除了生产、运输、保存所带来的影响后，发现接地线在使用过程中容易出现弯折，过高的弯折频率无疑会对接地线本身造成损坏。
运行人员对2015~2020年的接地线检查记录进行统计分析后发现：使用时间越短接地线受弯频率越低，绝缘层受损的数量也越小。
因此“弯折频率高”确为接地线损毁的主要因素。
1.2 查找接地线损坏的部位在确定了弯折频率会对接地线造成实际影响后，为了解决问题，统计了佛山供电公司损坏的接地线后，接地线绝缘层部分弯折破坏较其他部位破坏概率更大，达到了总占比的65.8%。
接地线绝缘层在使用中相较其他部位，弯折情况更为严重。
0.4 k V架空线路接地线绝缘层破坏的位置包括软铜线与绝缘操作杆连接处、软铜线与接地针连接处、软铜线除去两端的中间位置，在对绝缘层破坏位置统计中（如表1所示）。
表1 接地线绝缘层破坏位置统计表“与绝缘操作杆连接处、与接地体连接处”累计占比88.7%，因此“软铜线绝缘层两端”是配电线路接地线损坏率高的症结所在。
低压配电系统单相接地故障防护浅析
低压配电系统单相接地故障防护浅析摘要：单相接地故障是低压配电系统中最为常见的接地故障，其防护措施主要有自动切断电源和保护等电位联结。
断路器作为过电流保护电器兼做接地故障保护应用于末端电动机回路时，既要避开电动机的启动电流，又要满足接地故障保护灵敏度要求，后者往往被忽略。
本文通过民用建筑某个工程设计实例对单相接地故障各种防护措施进行分析与探讨。
关键词：低压配电系统；接地形式；单相接地故障；瞬时脱扣器形式；自动切断电源；保护等电位联结；RCD电流脱扣限值。
0 引言接地故障，带电导体和大地之间意外出现导电通路。
当低压配电系统发生接地故障时，配电线路和电气设备会出现过热现象并导致温度上升，当温度超过其承受范围时，配电线路和电气设备会损坏绝缘层、减少寿命甚至烧坏，更严重的会引发电气火灾；另外，接地故障会使电气装置的外壳带电，从而危及到碰触者的生命安全。
因此，采取正确有效的接地故障防护措施，在其产生危害前切断电源显得尤为重要。
1低压配电系统的接地形式低压配电系统的接地形式可分为TN、TT、IT三种系统，其中TN系统又可分为TN-S、TN-C-S、TN-C三种形式。
目前，我国民用建筑低压配电系统的接地形式广泛采用TN系统，当变电所设于建筑物内时一般采用TN-S系统，反之则采用TN-C-S系统；TN-C系统因为不能装设剩余电流动作保护器而很少采用。
接地故障的防护措施主要有两种：1、自动切断电源2、保护等电位联结。
在低压配电系统中，相对于其它接地故障，单相接地故障最为常见，本文将以民用建筑中TN-S系统的单相接地故障来对这两种防护措施进行分析与探讨。
2断路器作为接地故障保护自动切断电源过负荷保护电器有熔断器和断路器，本文仅以断路器作为探讨对象，分析其在作为过电流保护电器兼做接地故障保护时的选用条件。
根据《低规》第5.2.8条，TN系统中配电线路的间接接触防护电器的动作特性，应符合下式要求：Zs*Ia≤U0 (1)式中Zs----接地故障回路的阻抗(Ω)，包括电源(变压器或发电机)、相导体、PEN或PE导体的阻抗；U0----为相导体对地标称电压(V)，取220V；Ia----保证间接接触保护电器在规定时间内切断故障回路的动作电流(A)。
0.4kV低压线路接地故障的排查及解决措施

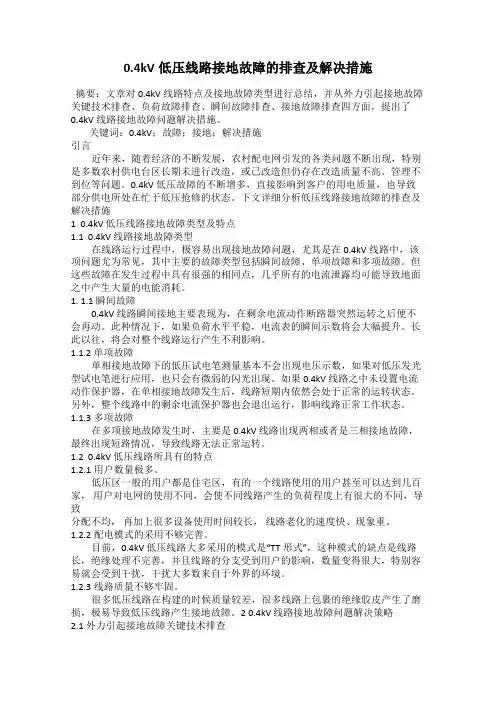

0.4kV低压线路接地故障的排查及解决措施摘要：文章对0.4kV线路特点及接地故障类型进行总结，并从外力引起接地故障关键技术排查、负荷故障排查、瞬间故障排查、接地故障排查四方面，提出了0.4kV线路接地故障问题解决措施。
关键词：0.4kV；故障；接地；解决措施引言近年来，随着经济的不断发展，农村配电网引发的各类问题不断出现，特别是多数农村供电台区长期未进行改造，或已改造但仍存在改造质量不高、管理不到位等问题。
0.4kV 低压故障的不断增多，直接影响到客户的用电质量，也导致部分供电所处在忙于低压抢修的状态。
下文详细分析低压线路接地故障的排查及解决措施1 0.4kV 低压线路接地故障类型及特点1.1 0.4kV 线路接地故障类型在线路运行过程中，极容易出现接地故障问题，尤其是在 0.4kV线路中，该项问题尤为常见，其中主要的故障类型包括瞬间故障、单项故障和多项故障。
但这些故障在发生过程中具有很强的相同点，几乎所有的电流泄露均可能导致地面之中产生大量的电能消耗。
1. 1.1 瞬间故障0.4kV 线路瞬间接地主要表现为，在剩余电流动作断路器突然运转之后便不会再动。
此种情况下，如果负荷水平平稳，电流表的瞬间示数将会大幅提升。
长此以往，将会对整个线路运行产生不利影响。
1.1.2 单项故障单相接地故障下的低压试电笔测量基本不会出现电压示数，如果对低压发光型试电笔进行应用，也只会有微弱的闪光出现。
如果 0.4kV 线路之中未设置电流动作保护器，在单相接地故障发生后，线路短期内依然会处于正常的运转状态。
另外，整个线路中的剩余电流保护器也会退出运行，影响线路正常工作状态。
1.1.3 多项故障在多项接地故障发生时，主要是 0.4kV 线路出现两相或者是三相接地故障，最终出现短路情况，导致线路无法正常运转。
1.2 0.4kV 低压线路所具有的特点1.2.1用户数量极多。
低压区一般的用户都是住宅区，有的一个线路使用的用户甚至可以达到几百家，用户对电网的使用不同，会使不同线路产生的负荷程度上有很大的不同，导致分配不均，再加上很多设备使用时间较长，线路老化的速度快、现象重。
低压配电线路怎样设置接地故障自动切除保护装置？
低压配电线路怎样设置接地故障自动切除保护装置？低压配电线路分支较多，布线很长，环境条件参差不齐，用电环境比较复杂，因而在低压配电系统中接地故障时常发生。
低压配电线路的接地故障是指相对地或与地有联系的导电体之间的短路。
当配电线路发生接地故障时，与其有关联的电气设备和管道的外露可导电部分存在故障电压，容易使人触电或引发火灾等事故，因此，对于低压配电线路应装设接地故障自动切除保护装置，以便在规定的时间内自动切除故障回路，保证系统的安全运行。
1．接地故障自动切除保护的装设要求采取接地故障保护时，应等电位连接。
在正常环境内，设备的极限接触电压应在50V以下，以保证人身安全。
(1)在TN接地形式的低压配电系统中：对于配电干线或只供给固定式用电设备的末端配电线路，接地保护装置切断故障回路的时间不宜大于Ss。
对于供给手握式或移动式用电设备的末端配电线路，接地保护装置切断故障回路的时间不应大于0.4s，此时，保护导体的截面最好不应小于相线截面的1/2，且在受电端进线处必须重复接地。
(2)在TT接地形式的低压配电系统中：由于电源端接地点（中性点接地）与用电设备的保护接地是分不开的，因而，用电设备采用保护接地方式，使用同一个保护电器进行保护的所有用电设备的金属外壳，必须和保护地线接在一起。
当向手持电动工具和移动式电气设备供电时，接地保护装置切断故障回路电源的时间，一般不应超过0.1s。
(3)在IT的接地形式的低压配电系统中：当系统不引出N线时，接地保护装置应在0.4s内切断故障回路。
当系统引出N线时，接地保护装置应在0.8s内切断故障回路。
2．接地故障自动切除保护的元件选择(1)在TN接地形式的低压配电系统中：当能够满足切断故障回路时间的要求时，可选用熔断器进行接地故障自动切除保护，也可以选用过电流保护兼作接地故障自动切除保护。
在三相四线制配电线路中，当过电流保护不能满足切断故障回路时间的要求而零序电流保护能满足时，应选用零电流保护作接地故障保护，此时保护整定值应大于配电线路最大不平衡电流。
低压供电系统中的接地保护与接零保护
doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。
在 TN-C 或 TN-C-S 系统中,中性线进户后重复接地,电器离重复接地点距离 短,故障电流产生的电压
1、在同一个电源系统（如变压器）下不能一部分设备采用保护接地、一部 分设备采用保护接零。 2、保护接零危险比较大，因为如果零线断了，就会通过单相设备使保护接 零的设备外壳带电，所以保护接零线应该从干线引出，绝对不能从支线引出，另 外如果在保护接零处做重复接地，就会比较安全。 3、一般保护接地指 TT 接地系统，特点是设备的接地（保护接地）与电源的 工作接地是分开的，所以保护接地和电源工作接地都会有接地电阻的，所以一旦 设备漏电会在电源工作接地电阻上产生电压降， 电压的高低由保护的接地电阻和 电源的工作接地电阻有关，并与其关系成正比，电阻值越大的分得的电压越高。 因为电源中性点接地，所以零线上就会因工作接地电阻的压降，而带有电压，这 样保护接零的设备外壳也就会通过零线而带电，所以和距离没有太大关系。 4、PE 线是 TN-s 系统的（pe 线是从电源中性点直接用导线连接到设备外壳， 所以电流经过 PE 线直接回到电源中性点，形成强大的短路电流，开关会迅速跳 闸，从而切断故障电流，保证安全。 5、如果以大地作为 PE 线，其实就会等于回到了 TT 系统接地是分开的， 之间没有导线连接， 因为保护接地和工作接地都有接地电阻，所以设备漏电后，电流经过保护接地电 阻和工作接地电阻回到中性点，这样接地电流是不会很大的，所以一般开关是不 会跳闸的，使得故障电流一直存在，并在保护接地上产生电压降，使设备外壳长 期带电。如果加装漏电开关就会比较安全了。 6、大地导电，但是设备接地是一定会有接地电阻的，所以不能简单的看成 一个点，而是应该把接地电阻考虑进去，所以不能看成一个点，可以看成一个串 入电阻的电气回路，而导线阻值非常低，就可以不考虑电阻。 六、问题解答： 1、为什么在 TT 系统中用保护接地而在 TN-C 或 TN-C-S 系统中用保护接零 呢？ 答：在 TT 系统中,中性线只在电源处做工作接地,电器如果采用保护接零, 产生故障时,故障电流流过中性线(零线)时会产生电压降,此电压降对地电压可 能会危及人身安全,所以不能用保护接零而用保护接地.
施耐德低压配电系统06-TN系统的接地故障保护_V1
I n 300mA
L1 L2 L3 L4
In2 In1 2
TN 系统接地故障保护应用- 使用SCPD
由短路保护设备保护
Masterpact
Compact
Multi 9
断路器对于各种低压接地系统提供过电流保护
Schneider Electric - LVFDI training – Chen Xiliang – 201503 15
TN-S 系统的特点
●人身防护 ●故障电流是危险的 ●故障电流通常大到足以被短路保护装置切断 ●脱扣必须是瞬时的 ●如断路器本身的保护条件不能满足要求，可用 RCD提供保护 ●防火 ●故障电流大 ●必须用附加的 RCD来处理 ●供电连续性 ●通过短路保护装置之间的选择性来实现
Schneider Electric - LVFDI training – Chen Xiliang – 201503 16
TN 系统回路最大长度表（续）
Multi 9断路器 C型曲线
Multi 9断路器 D型曲线
Schneider Electric - LVFDI training – Chen Xiliang – 201503 11
TN 系统接地故障习题
Cu = 22.5 m mm2/ m
L1 L2 L3 N PE NSX 250N MIC2.2 250 Im=3000A Sph = 95 mm2 SPE = 50 mm2 L = 50 m
Rn
Schneider Electric - LVFDI training – Chen Xiliang – 201503 4
TN-S系统
●低压变压器中性点直接与接地 极相连 ●装置的外露可导电部分都用PE 线连接到同一个接地电极上 ●PE和中性线分离
核电厂低压配电系统接地故障保护的设计与研究
核电厂低压配电系统接地故障保护的设计与研究摘要：核电厂低压配电系统主要为380V/220V厂用电设备提供交流电源。
低压厂用电系统在运行中可能会因为内部绝缘损坏或老化而发生接地故障。
接地故障可能使人身间接遭受电击，也可能因为接地点所形成的电弧、电火花造成火灾，甚至在特殊情况引发爆炸等事故。
本文主要分析核电厂低压配电系统接地故障保护的设计与研究。
关键词：核电；低压；接地故障；保护配合；零序电流引言大量的现场统计数据表明，电网运行过程中，接地故障短路次数占所有故障短路次数的85%以上。
另外，根据近几年核电厂的运行经验反馈，也曾发生多起低压馈线回路接地故障。
因此，在工程设计过程中，对于低压配电系统中的接地故障应予以重点分析。
通过设置有效的保护措施，保障人身安全、设备安全和供电可靠性。
1、低压配电系统接地故障保护设计核电厂低压配电系统一般采用TN制接地型式，中/低压变压器选用Dyn11干式配电变压器，中性点直接接地。
TN系统接地故障保护可以通过以下方式实现。
在变压器低压侧中性点上装设零序电流互感器，利用零序过电流保护实现接地故障保护，基于上述保护配置要求，形成典型保护配置图如图1所示。
其中中压系统采用中性点不接地形式，线路设有相间短路保护及单相接地保护，变压器馈线设置有过电流保护及过负荷保护。
低压系统具体接地故障保护典型配置方案如下。
1）在低压厂用变压器中性点与接地系统的连接线上设置零序电流互感器，并配置接地故障继电器，通过零序电流保护实现对变压器出线及整组低压配电装置接地故障的保护。
2）对额定功率为55kW及以上的电动机回路、负荷为配电箱的馈线回路、移动或手持式电气设备和普通插座设置专用的接地故障保护。
3）其他未配置专用接地故障保护的低压负荷，由低压配电盘抽屉内的熔断器或断路器的过电流保护兼做接地故障保护。
2、低压配电系统接地故障的防范措施2.1安装断零缺相保护器线路发生接地故障时，三相之间的平衡被打破，既可能存在过压现象，也有可能存在欠压的现象。
浅谈工厂低压供配电设计中接地系统及接地故障保护
浅谈工厂低压供配电设计中接地系统及接地故障保护
许杰 神华宁夏煤 业集团烯烃 一分公 司
摘要 ： 随着我 国社会和 时代的逐步发展 ， 电力行业也取 得 了 迅 速的进步。在工厂的供 电设计 中， 低压供 配电设计中的接地 保护是极 为重要 的， 不仅防止 系 统 出现 故障， 还 能保 证电力供应 的安 全。 在 电力系统中， 接 地 系统是， Ｙ － ， ＇ Ｗ － － ＊ Ｙ 少的基础设施 ， 可 以保证低压 配电系统的顺利运行， 因此 ， 接地 系统 的安 全与否也直接 影响到 了用电系统的稳 定． １ 生 和 供电的可靠性 。 本文从接 地 系统 的设计方法 出发， 分析 了 在低 压供 配电设计 中， 各 种 接 地 系统 的运 行 原 理 ，为工厂低 压 供 配 电的 设 计提 供 合 理 的参 考。 关键 词 ： 电力工厂 低 压供 配电设计 接 地 系统 安 全保 护
第一种 方式 是 Ｔ Ｎ— Ｃ系统 ， 这种 系统主 要用在 电容量 较小 ，
接 地 要求 低的 供配 电设计 中。 这 种方 法 的优 点是导 线和 保 护 电器 加 大成 本 投 入。 因此 ， 在Ｔ Ｔ 系统 的故 障 保护 装 置 中一 般 采 用漏 的设 备 较 少， 因 此这 种 接 地 系统 的 成本 较 低 。 但 是， 由于 线路 中 电压 不平 衡， 当电路 中存 在谐 波 电流 时， 这种 接 地 方式 会产 生一 定 的 电磁干 扰 ， 对 于某 些电力 设备产生 一定 的影 响 。
电保 护器 装置 。
２ ． ｊ Ｉ Ｔ系统的故障保 护
这 类系统 的故 障保 护装置 较 为特殊 ， 当首次 发 生接 地故 障 时，
第二 种是 Ｔ Ｎ— Ｓ系 统 ， 这 种 系统 主 要 用在 安 全 性 要求 较 高 故 障 电流较 小 ， 故 障 电压一 般 也在 ５ ０ Ｖ 以下， 不需 要 特 别进行故
低压配电系统中接地故障的保护
解 决 了以往设 备虽然接 地但 由于接地点与故 障点并不在 同
一
位置 ， 自接触 的阻抗并不 相同而有 可能 出现危 险电压电 各
击 伤人 ，同时还可 以解决 危 险电压沿保护接地 线串入 的问 题 。对 于剩余 电流来说 ， 它解 决了不易检测 混杂在正常电流
中的漏 电电流这一难题 、 以它 的保护灵敏度能提高。 所
测、 同时也不易防范。
压差 ， 而构成一个相 对封 闭安全 的环境 ； 劂 余电流理论 。 （ ２ 即 在任何电气网络所构成的任意节点 中依据克希霍夫定律 ， 在
任意时间内流进 和流出节点的 电流矢量和均为零这一原理 ，
如果不为零这个 电流就被认为是剩余电流 ， 正常电流以 即是
外的漏电电流。基于上述两点理论对于等电位联结来说 ， 它
石 河子科技
低压 配 统 中接地故障 的保 护 电系
兵团设计研究院 （ 石河子 ８ ２０ ） 张绍辉 ３ ００
厂
中图分类号 ：Ｍ ４ ＋２ 文献标 识码： Ｔ ６２ ． Ｂ 文章编号 ：Ｏ８ ０ ９ （ Ｏ８ １— ０ ２ Ｏ １０ — ８９ ２ Ｏ ）２ ０ ４ 一 ２
时断时续 的电弧所产 生的高温也 能引燃可燃 物质引发火 灾
一
动力用 电设备较多 的工 矿生 产车 间、 由于设 备体积较大而且
４ 一 ２
２０ 第 ６ ０８年 期
关于某热 电厂 发 电机组停 运 的事故分析
石河子天富热电东热电厂生技科
中图分 类号 ：Ｍ １ 文献标识码 ： Ｔ ３ Ｂ
文章编 号：０８ ０９ （ ０８ １— ０ ３ ０ １０ － ８９ ２ ０ ）２ ０４ — ２
故障电压不尽相 同。对于金属性接地短路 ， 因故障电流大足
浅谈低压配电线路的接地故障保护
收 费 站 广 场 及 监 控 楼 电 源 由 图 １中 配 电 房 Ｑ Ｉ 、 Ｆ Ｏ Ｑ３ Ｆ ０开 关 用 ３ ２芯 电 缆 引 至 监 控 楼 总 配 电 箱 。 监 控 楼 低 ＋
＝
Ｋ ：，ｋ ２＿ Ｉ
６ ．７ ０ １ ８ ７８ ＋ ．７ ｘ
ｌ ＝ ０ ６ ・ ｌ ｎ ～ ． ７ ／ Ｔ ６
（） ２
已 知 ＝ ８ Ｖ， ｌ ５ １０ Ａ （ 定 值 ） 将 （ ） ３０ ｄ Ｌ＝ ０ ０ ＝ 整 ， ３ 、 （ ） （ ）代 入 （ ）求值 ，得 出 一１５ ５、 ６ ４ ６ ｍ。 由此 可 知 ，在 Ｔ 配 电 系 统 中 ，采 用 低 压 断 路 器 的 过 Ｎ
压配 电结 构 图如 图 ２ ，全 部 采 用 Ｔ — Ｎ Ｓ接地 型式 。
作 电 流 ，＝ ・Ｔ＝ ０ Ａ，其 灵 敏 系数 为 Ｋ ， 叩 ｋ ｎＡ １０ ：
限取 为 ０ ｓ ． 。 ５
，＝ 叩
３ ． １ 。 可选 用 Ｇ 一 １ １ ０８ ． ＞５ Ｌ １／ ０型继 电器 ，保 护 装 置 的动 作 时
２ ％ ）ｋ Ｋ ＾ ・．５２， ＿ ４５ ５ ＝ Ｏ １ ／ ｒ ．Ａ取 为 ５ ２ ｍ ｎＡ ＝ Ａ，保 护 装 置 一 次 动
过 长 时 ，为 防止 电缆 Ｌ发 生 单 相 接 地 时 ，引 起 Ｑ １跳 闸 ， Ｆ 扩 大 停 电 范 围 。Ｑ ２应 选 用 带漏 电 Ｖｇ 保 护 的 断 路 器 ，如 Ｆ ｉ ｉ
动 作 电 流 为 ８Ａ，取 ， 一 ，通 过 计 算 Ｋ ０ ｄ ： 能 满 足 要求 。
低压配电线路的接地故障回路阻抗测试及保护技术措施
低压配电线路的接地故障回路阻抗测试及保护技术措施摘要：根据GB50303-2015 《建筑电气工程施工质量验收规范》的有关规定，对某综合性写字楼的局部照明系统回路接地阻抗和L-N回路阻抗进行了测试，并对回路电阻高的成因和潜在的危险进行了研究。
关键词：低压配电线路；接地故障回路阻抗测试；过电流保护电器；断路器选型引言GB50303-2015 《建筑电气工程施工质量验收规范》5.1.8条指出[1]：“在低压成套配电柜及配电箱末端的用电回路中进行过电流保护电器兼做故障防护时，应对回路末端测量接地故障阻抗，回路的电阻值必须符合相应的标准。
1照明系统故障回路测试简述某综合办公楼建筑其中多个办公楼层仅只在一端设有强电竖井，内设配电柜，再由配电柜向该楼不同层间的办公室房间送电，多数设置为2～3个办公室房间的照明为一个回路，所有铜导线均采用2.5mm2在金属槽盒和金属导管内进行敷设。
对该综合办公楼部分层间进行了接地故障阻抗测试，实测数据详见表1。
表1接地故障阻抗等实测数据表回路层数房间断路器规格 Ia值/A Zs (m) /L–PE L–N 电压/V阻抗/Ω阻抗/Ω计算值/ Ω是否符合要求1 F1 001 C16 160 0.76 0. 51 228 0.95 符合2 F1 003 C16 160 1.45 1. 38 226 0.942 不符合3 F1 008 C16 160 1.58 1. 07 226 0.942 不符合4 F1 002 C16 160 0.81 0. 60 228 0.95 符合5 F1 006 C16 160 1.62 1. 31 225 0.940 不符合6 F2 025 C16 160 0.79 0. 35 229 0.954 符合7 F1 001 C16 160 1.78 1. 42 225 0.940 不符合8 F3 032 C16 160 1.69 1. 33 225 0.940 不符合9 F1 009 C16 160 1.89 1. 08 225 0.940 不符合10 F1 010 C16 160 1.51 0. 95 226 0.942 不符合11 F3 031 C16 160 1.58 1. 35 229 0.954 符合由表1所示，在11个线路中，多个测试线路的电阻值都很高，无法达到标准规定的标准。
低压配电系统的接地安全基础知识(三篇)
低压配电系统的接地安全基础知识什么是工作接地、保护接地和保护接零?为满足电气装置和系统的工作特性和安全防护的要求，而将电气装置和系统的任何部分与土壤间做良好的电气连接，称为接地。
接地按用途不同有工作接地和保护接地之分。
(1)工作接地。
根据电力系统运行工作的需要而进行的接地(如系统中变压器中性点的接地)，称为工作接地。
(2)保护接地。
将电气装置的金属外壳和架构(在正常情况下不带电的金属部分)与接地体之间作良好的金属连接，因为他对间接触点有防护作用，故称作保护接地。
如TT系统和IT系统。
(3)保护接零。
为对间接触点进行防护，将电气装置的外壳和架构与电力系统的接地点(如接地中性点)直接进行电气连接，称作保护接零。
如TN系统。
低压配电网是怎样实现绝缘监视的?用三只电压表分别接在线路三相和接地装置之间。
电压表的要求如下：①三只电压表的规格相同；②电压表量程选择适当；③选用高内阻的电压表。
配电网对地绝缘正常时，三相平衡，三只电压表读数均为相电压。
当配电网单相接地时，接地相电压表读数降低，另两相电压表读数显著升高。
如果不是接地，只是绝缘劣化时，三只电压表的读数会出现不同，提醒巡检人员的注意。
不接地配电网是怎样实现过电压防护的?不接地配电网，由于配电网与大地之间没有直接的电气连接，在意外情况下可能会使整个低压系统产生很高的过电压，将给低压系统的安全运行造成极大的威胁。
为了减轻过电压的危险，在不接地低压配电网中，应当如图3—2所示的那样，把低压配电网的中性点或者一相经击穿保险器接地。
正常情况下，击穿保险器处于绝缘状态，配电网仍为不接地系统；故障时，保险器击穿，配电网变成接地系统，只要RE≤4Ω，就能控制低压各相电压的过分升高，也可能引起高压系统的过流装置动作，切断电源。
两只相同的内阻电压表是用来监视击穿保险器的绝缘状态的。
为什么要采取保护接地和保护接零措施?在电力系统中，由于电气装置绝缘老化、磨损或被过电压击穿等原因，都会使原来不带电的部分(如金属底座、金属外壳、金属框架等)带电，或者使原来带低压电的部分带上高压电，这些意外的不正常带电将会引起电气设备损坏和人身触电伤亡事故。
接地故障保护一般规定
接地故障保护一般规定1、接地故障保护的设置应能防止人身间接电击以及电气火灾、线路损坏等事故。
接地故障保护电器的选择应根据配电系统的接地型式, 移动式、手握式或固定式电气设备的区别，以及导体截面等因素经技术经济比较确定。
2、防止人身间接电击的保护采用下列措施之一时，可不采用本要求规定的接地故障保护。
一、采用双重绝缘或加强绝缘的电气设备(II类设备)；二、采取电气隔离措施；三、采用安全超低压；四、将电气设备安装在非导电场所内；五、设置不接地的等电位联结。
注：II类设备定义应符合《电气和电子设备按防触电保护的分类》(G B/T12501)的规定。
3、本节接地故障保护措施所保护的电气设备，只适用于防电击保护分类为I类的电气设备。
设备所在的环境为正常环境，人身电击安全电压限值(UL)为50V。
注：I类设备的定义应符合《电气和电子设备按防触电保护的分类》(GB/T12501)的规定。
4、采用接地故障保护时，在建筑物内应将下列导电体作总等电位联结：一、P E、PEN 干线；二、电气装置接地极的接地干线；三、建筑物内的水管、煤气管、采暖和空调管道等金属管道；四、、件许可的建筑物金属构件等导电体。
上述导电体宜在进入建筑物处接向总等电位联结端子。
等电位联结中金属管道连接处应可靠地连通导电。
5、当电气装置或电气装置某一部分的接地故障保护不能满足切断故障回路的时间要求时，尚应在局部范围内作辅助等电位联结。
当难以确定辅助等电位联结的有效性时，可采用下式进行校验：RW50/Ia (4. 4. 5)式中：R一可同时触及的外露可导电部分和装置外可导电部分之间，故障电流产生的电压降引起接触电压的一段线段的电阻(。
)；la—切断故障回路时间不超过5s的保护电器动作电流(A) o注：当保护电器为瞬时或短延时动作的低压断路器时，la值应取低压断路器瞬时或短延时过电流脱扣器整定电流的1. 3倍。
低压接地故障与电气火灾范本
低压接地故障与电气火灾范本低压接地故障是指电气设备或线路中出现接地故障的情况。
接地故障会导致电流在接地点形成回路，从而引发电气火灾。
为了防止低压接地故障和电气火灾的发生，我们需要加强预防措施，并建立相应的范本来指导工作。
下面将分析低压接地故障和电气火灾的原因，并介绍相应的预防措施。
首先，低压接地故障的原因有多种。
其中一种可能是设备老化或损坏，导致绝缘材料的退化或断裂，从而导致电气设备发生接地。
另一种可能是电气线路的设计或施工不合理，导致线路绝缘不足或接地电阻过大，使得电流无法正常流动，从而引发接地故障。
此外，操作不当、环境恶劣或设备故障等因素也可能导致低压接地故障的发生。
接下来，我们来看看低压接地故障引发电气火灾的原因。
低压接地故障会导致接地电流过大，引起电线发热、短路或电器设备过载，从而引发电气火灾。
电气火灾会对人身安全和财产造成严重威胁，需要高度重视。
针对低压接地故障和电气火灾的危害，我们需要采取一系列的预防措施。
首先，要定期检查和维护电气设备，确保其正常运行和绝缘性能良好。
其次，要加强对电气线路的设计和施工监督，遵循安全标准和规范，确保线路的绝缘性能满足要求。
另外，要加强员工的培训和安全意识教育，提高他们的操作技能和安全意识，减少操作不当引发的接地故障。
还要加强对环境的管理，确保工作场所的清洁整洁，防止灰尘、湿气等因素对电气设备造成损害。
总之，低压接地故障是引发电气火灾的主要原因之一。
为了预防低压接地故障和电气火灾的发生，我们需要加强设备检查和维护、规范线路设计和施工、加强员工培训和安全意识教育以及管理工作环境。
只有全面提高电气安全管理水平，才能有效预防低压接地故障和电气火灾的发生，保障人身安全和财产安全。
低压配电线路接地故障的保护技术措施
当过电流保护电器不能满足上式要求时，可采用带有单相接地保护的断路器或设零序电流保护措施。
断路器的单相接地保护功能的实现原理有剩余电流型和零序电流型两种。
剩余电流型是利用四个电流互感器分别检测三相电流和中性线（N线）的电流。
无论三相电流平衡与否，则此矢量和为零（严格讲为线路与设备的正常泄露电流）；Ia＋Ib ＋Ic＋In=0当发生某一相接地故障时，故障电流会通过保护线PE 及与地相关连的金属构件，即；Ia＋Ib＋Ic＋Inne;0此时电流为接地故障电流加正常泄露电流。
接地电流达到脱扣器整定电流时，即可报警或驱动短路器动作，实现单相接地保护。
零序电流型是在三相上各安装一个电流互感器，检测三相的电流矢量和，即零序电流Io Ia ＋Ib＋Ic＋In=Io。
当发生某一相接地故障时，此时电流为接地故障电流加正常泄露电流，与脱扣器整定值比较，即可区分出接地电流，实现单相接地保护。
带有单相接地保护的断路器到底是剩余电流型，还是零序电流型，以产品样本为准。
单相接地保护的断路器主要是针对配电线路的干线、主干线和近变压器端的单相对地短路保护，在线路的末端，通常都装漏电电流保护电器（RCD），其动作时间为0.1s。
采用RCD时，因为TN－C接地系统中保护线PE和中性线N合用一根线PEN，PEN在正常工作时流过三相不平衡电流，当单相接地时产生的接地故障电流Id也从PEN线上流过，RCD根本无法检测出是不平衡电流还是接地故障电流。
所以TN－C系统应按TN－C－S或局部TT接地处理。
TT系统中性点接地与PE线接地分开，中性线N与PE线无连接，供电线路一般较长，相－地回路阻抗较大。
发生接地故障时，故障电路内包含外露导电部分接地极和电源接地极的接地电阻（R＋RA），阻抗大，故障电流小，过流保护元件不易启动。
在这种系统中装设RCD 作单相接地保护是有效的措施之一。
对于TT系统，装有RCD的支路与不装RCD的支路不应使用公共接地极。
