小型太阳能供电板的制作方法图解
太阳能板的制作方法

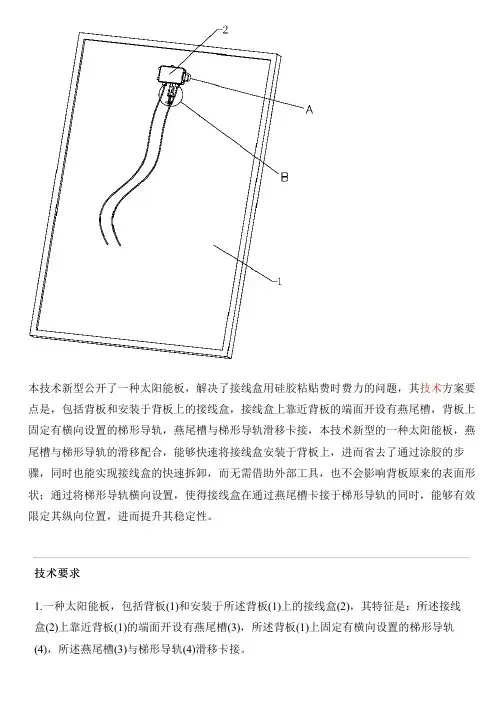

本技术新型公开了一种太阳能板，解决了接线盒用硅胶粘贴费时费力的问题，其技术方案要点是，包括背板和安装于背板上的接线盒，接线盒上靠近背板的端面开设有燕尾槽，背板上固定有横向设置的梯形导轨，燕尾槽与梯形导轨滑移卡接，本技术新型的一种太阳能板，燕尾槽与梯形导轨的滑移配合，能够快速将接线盒安装于背板上，进而省去了通过涂胶的步骤，同时也能实现接线盒的快速拆卸，而无需借助外部工具，也不会影响背板原来的表面形状；通过将梯形导轨横向设置，使得接线盒在通过燕尾槽卡接于梯形导轨的同时，能够有效限定其纵向位置，进而提升其稳定性。
技术要求1.一种太阳能板，包括背板(1)和安装于所述背板(1)上的接线盒(2)，其特征是：所述接线盒(2)上靠近背板(1)的端面开设有燕尾槽(3)，所述背板(1)上固定有横向设置的梯形导轨(4)，所述燕尾槽(3)与梯形导轨(4)滑移卡接。
2.根据权利要求1所述的一种太阳能板，其特征是：所述燕尾槽(3)的两端分别延伸至接线盒(2)的两侧，所述梯形导轨(4)与燕尾槽(3)的长度一致。
3.根据权利要求2所述的一种太阳能板，其特征是：所述接线盒(2)上与燕尾槽(3)相平行的侧壁上开设有限位孔(5)，所述背板(1)上设有插接于限位孔(5)内以限定接线盒(2)横向位置的限位杆(6)和连接于限位杆(6)以驱动限位杆(6)拔出或者插入限位孔(5)的驱动组件。
4.根据权利要求3所述的一种太阳能板，其特征是：所述驱动组件包括设置于背板(1)并固定于限位杆(6)的驱动板(7)、固定于背板(1)以供所述驱动板(7)沿着限位杆(6)的长度方向滑移伸缩的滑轨(8)、固定于背板(1)并位于驱动板(7)上远离接线盒(2)一侧的支撑板(9)，所述支撑板(9)与驱动板(7)之间保持有间隔，所述支撑板(9)上设有抵接于驱动板(7)以供所述驱动板(7)复位并使限位杆(6)插接于限位孔(5)内的弹性件(10)。
5.根据权利要求4所述的一种太阳能板，其特征是：所述驱动板(7)远离接线盒(2)的一端固定有沿驱动板(7)的滑移方向延伸并穿设于弹性件(10)内的导杆(11)，所述支撑板(9)上开设有供导杆(11)滑移穿设的导向孔(12)。

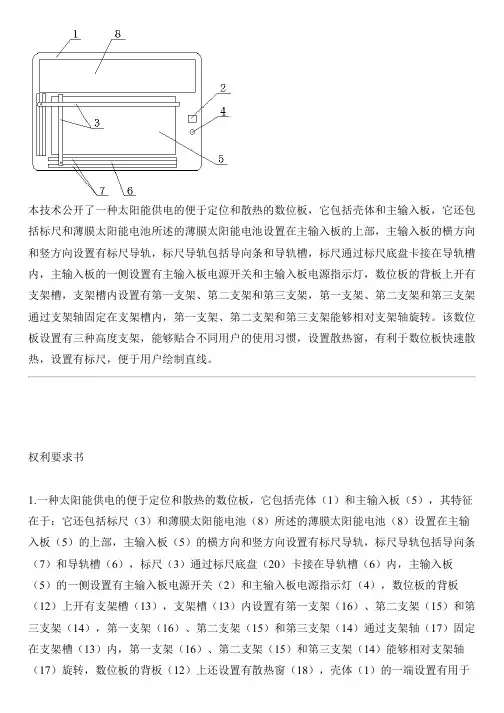

太阳能供电的便于定位和散热的数位板的制作技术
本技术公开了一种太阳能供电的便于定位和散热的数位板，它包括壳体和主输入板，它还包括标尺和薄膜太阳能电池所述的薄膜太阳能电池设置在主输入板的上部，主输入板的横方向和竖方向设置有标尺导轨，标尺导轨包括导向条和导轨槽，标尺通过标尺底盘卡接在导轨槽内，主输入板的一侧设置有主输入板电源开关和主输入板电源指示灯，数位板的背板上开有支架槽，支架槽内设置有第一支架、第二支架和第三支架，第一支架、第二支架和第三支架通过支架轴固定在支架槽内，第一支架、第二支架和第三支架能够相对支架轴旋转。
该数位板设置有三种高度支架，能够贴合不同用户的使用习惯，设置散热窗，有利于数位板快速散热，设置有标尺，便于用户绘制直线。
权利要求书1.一种太阳能供电的便于定位和散热的数位板，它包括壳体（1）和主输入板（5），其特征在于：它还包括标尺（3）和薄膜太阳能电池（8）所述的薄膜太阳能电池（8）设置在主输入板（5）的上部，主输入板（5）的横方向和竖方向设置有标尺导轨，标尺导轨包括导向条（7）和导轨槽（6），标尺（3）通过标尺底盘（20）卡接在导轨槽（6）内，主输入板（5）的一侧设置有主输入板电源开关（2）和主输入板电源指示灯（4），数位板的背板（12）上开有支架槽（13），支架槽（13）内设置有第一支架（16）、第二支架（15）和第三支架（14），第一支架（16）、第二支架（15）和第三支架（14）通过支架轴（17）固定在支架槽（13）内，第一支架（16）、第二支架（15）和第三支架（14）能够相对支架轴（17）旋转，数位板的背板（12）上还设置有散热窗（18），壳体（1）的一端设置有用于与电脑连接的USB小口（11）、用于与鼠标、键盘连接的USB大口（9）和电源接口（10）。
2.根据权利要求1所述的一种太阳能供电的便于定位和散热的数位板，其特征在于：所述的USB小口（11）和USB大口（9）均采用USB3.0作为通讯协议。
3.根据权利要求1所述的一种太阳能供电的便于定位和散热的数位板，其特征在于：所述的第一支架（16）套在第二支架（15）外围，第二支架（15）套在第三支架（14）外围，第一支架（16）、第二支架（15）和第三支架（14）能够独立相对支架轴（11）旋转，第一支架（16）、第二支架（15）和第三支架（14）底部还设置有指槽。
如何制作一个简易的太阳能电池
太阳能电池的优势和局限性
优势：低维护成本、安装方 便
局限性：受天气影响大、能 量密度低
优势：可再生、环保、无噪 音、寿命长
局限性：成本较高、储能技 术有待提高
太阳能电池的发展前景
太阳能电池的应用领域不断扩大， 包括住宅、商业和工业领域。
政策支持也是太阳能电池发展的 重要因素，许多国家出台了支持 可再生能源发展的政策。
制作过程中的常见问题和解决方法
电池板不工作：检查连接是否正确，确保电池板没有遮挡物 充电不足：调整角度，确保电池板能够充分接收阳光 电池寿命短：选择质量好的电池，定期清洁电池板 充电不稳定：检查电路连接，确保没有接触不良
感谢观看
汇报人：
制作太阳能电池板
准备材料：硅片、导电银 浆、导电布、铝箔、玻璃 等
清洗硅片：使用酒精棉球 轻轻擦拭硅片表面，去除 杂质和油污
涂布浆料：将导电银浆均 匀涂布在硅片上，形成一 层导电薄膜
贴合导电布：将涂好银浆 的硅片贴合在导电布上， 使用热压机进行热压处理
铝箔覆盖：在导电布上覆 盖一层铝箔，起到集流和 保护的作用
单击此处添加副标题
制作简易太阳能电池
汇报人：
目录
01 02 03 04 05
太阳能电池的基本原理 制作简易太阳能电池的材料 制作简易太阳能电池的步骤
太阳能电池的应用和优势 制作简易太阳能电池的注意事项
01
太阳能电池的基本原理
光生伏特效应
定义：光生伏特效应是指光照在半导体材料上，产生电动势的现象。 原理：当太阳光照射在半导体材料上时，光子能量激发电子从价带跃迁到导带，形 成光生电子和空穴。在电场的作用下，光生电子和空穴分离，形成光电流。 作用：光生伏特效应是太阳能电池工作的基础，通过光电转换将太阳能转换为电能。

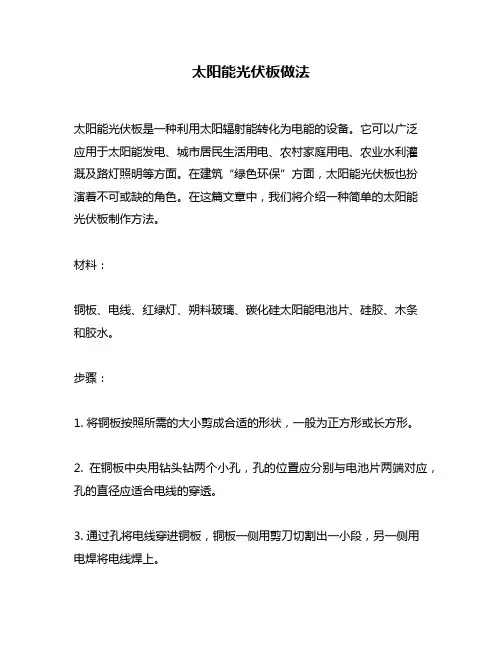

太阳能光伏板做法
太阳能光伏板做法太阳能光伏板是一种利用太阳辐射能转化为电能的设备。
它可以广泛应用于太阳能发电、城市居民生活用电、农村家庭用电、农业水利灌溉及路灯照明等方面。
在建筑“绿色环保”方面，太阳能光伏板也扮演着不可或缺的角色。
在这篇文章中，我们将介绍一种简单的太阳能光伏板制作方法。
材料：铜板、电线、红绿灯、朔料玻璃、碳化硅太阳能电池片、硅胶、木条和胶水。
步骤：1. 将铜板按照所需的大小剪成合适的形状，一般为正方形或长方形。
2. 在铜板中央用钻头钻两个小孔，孔的位置应分别与电池片两端对应，孔的直径应适合电线的穿透。
3. 通过孔将电线穿进铜板，铜板一侧用剪刀切割出一小段，另一侧用电焊将电线焊上。
4. 将电池片铺在铜板上，将其位置调整到两个孔的正中心，并用笔标记出电池片的位置。
顺便在电池片和铜板的接口表面涂抹一些硅胶。
5. 在电池片周围固定木条，制作出导向平台，从而确保电池片不会移动。
6. 将电线连接到电池片的两端，该电线应可以延伸到铜板的边缘。
7. 将朔料玻璃剪成与铜板大小匹配的大小，并在其上涂好硅胶。
然后将其固定在电池片和木条之上。
8. 固定红绿灯在铜板的另一侧，用胶水使其环形表面与铜板表面贴合。
接下来，在电线上加上调整电压的电路模块。
9. 最后，在安装好的太阳能光伏板上安装3-4个框架，使其在阳光下面稳定运行。
总结我们以步骤的形式详细介绍了如何制作太阳能光伏板，这能够让你在实践中掌握技巧。
太阳能光伏板将是未来电能的重要来源之一，我们希望这篇文章能够帮助更多人掌握制作太阳能光伏板的技巧，实现更加可持续发展的生产与生活。
制作简易的太阳能发电模型
制作简易的太阳能发电模型太阳能是一种绿色、可再生的能源，因其广泛应用于世界各地，已成为减少化石燃料消耗和环境保护的重要手段。
为了更好地了解太阳能发电原理，我们可以通过制作一个简易的太阳能发电模型来深入探究。
本文将介绍制作太阳能发电模型的步骤和所需材料，并且解释模型背后的科学原理。
材料准备：1. 太阳能电池板（可在电子零件店购买）2. 电线3. 直流电动机4. 螺丝刀或者螺栓5. 学鸭嘴夹6. 小轮子7. 胶水或者胶带8. 太阳灯或者灯泡（可选）制作步骤：1. 首先，将太阳能电池板固定在一个平坦的底座上。
你可以使用螺丝刀或螺栓将电池板固定在底座上，确保它不会晃动。
2. 接下来，将一根电线的一端连接到太阳能电池板的正极（通常标有“+”符号），将另一根电线的一端连接到电池板的负极（通常标有“-”符号）。
你可以使用学鸭嘴夹将电线固定在电池板上，确保连接牢固。
3. 将另一端的电线连接到直流电动机的正极。
你可以使用胶带或胶水将电线固定在电动机上。
4. 将电动机的负极与太阳能电池板的负极相连接，同样使用胶带或胶水固定电线。
5. 确保所有线路连接正确并牢固。
现在，你的简易太阳能发电模型已经制作完成。
工作原理：当太阳能电池板暴露在阳光下时，它会吸收太阳光中的光子，并将其转化为电能。
这是通过光敏材料中的光电效应实现的，该效应可以将光能转化为电流。
太阳能电池板的一侧是正极，另一侧是负极。
当阳光照射到太阳能电池板上时，电子将从负极跃迁到正极，形成电流。
在我们的简易太阳能发电模型中，当阳光照射到太阳能电池板上时，它会产生电流。
这个电流通过连接的电线传送到直流电动机。
电动机会受到电流的作用，开始转动。
你可以将一个小轮子固定在电动机上，使其转动起来。
如果你想观察到电动机的运转情况，可以将一个太阳灯或灯泡连接到电动机上，当电动机运行时，灯泡也会亮起。
结论：通过制作简易的太阳能发电模型，我们可以更好地理解太阳能发电的基本原理。
太阳能是一种清洁、可再生的能源，通过光能转化为电能，为我们提供便捷和环保的电力。
太阳能电池组件工艺流程详细介绍PPT课件
等
完整版课件
5
1.2 太阳能电池组件的分类
1. 单晶硅太阳能电池组件 2. 多晶硅太阳能电池组件 3. 刚性衬底薄膜太阳能电池组件 4. 柔性薄膜太阳能电池组件
碲化镉薄膜 非晶硅薄膜
单结晶硅太阳电池 SINGLE CRYSTAL
多结晶硅太阳电池 POLY CRYSTAL
完整版课件
30
2.13 包装入库
• 13、包装入库：对产品信息的记录和归纳， 便于使用和今后查找和数据调用
完整版课件
31
Thank You!
完整版课件
32
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
1521硅胶配对比例 • A ：B=6 ：1（质量） • A ：B=3 ：1（体积）
完整版课件
25
2.9 组件清洗
• 9、组件清洗：好的产品不仅有好的质量 和好的性能，而且要有好的外观，所以次 工序保证组件清洁度，铝边框边上的毛刺 要去掉，确保组件在使用减少对人体的损 伤
完整版课件
26
2.10 组件电性能测试
• 10、组件测试：测试的目的是对电池的输 出功率等参数进行标定，测试其输出特性， 确定组件的质量等级。
完整版课件
27
组件电性能测试
终测机
终测曲线
完整版课件
28
2.11 组件EL测试
• 125*150*72组件EL图像
完整版课件
29
2.12 成品检验
• 12、成品检验：为了使组件产品质量满足 相关要求，使组件的最终检验操作过程规 范化，主要对组件成品的全面检验：型号、 类别、清洁度、各种电性能的参数的确认， 以及对组件优劣等级的判定和区分。
太阳能充电器——电子科技制作案例
太阳能充电器——电子科技制作案例这里介绍一种外出携带方便的太阳能充电器，其最大特点在于：不仅能够在太阳光照的环境下，直接为手机等电器充电，而且还能够将太阳能电池板产生的电能“储存”起来，在无光照的情况下为手机等电器充电。
弄懂工作原理太阳能充电器的电路如图12-1所示，它由太阳能电池板BP、“储电”用锂聚合物电池G和直流5V升压模块A等组成。
图12-1 太阳能充电器电路图当太阳光照射到太阳能电池板BP上时，BP表面即发生光伏效应，其两端输出一定功率的电能，通过隔离二极管VD1后，给锂聚合物电池G充电。
这里设置G的作用是“储存”BP所产生的电能，如同“蓄水池”功能一般，既可在向手机等用电器具充电时稳定输出电压、提高输出电流，又可在无光照情况下提供应急充电。
由于G的标称电压是3.7V，即使充满电后最高电压也就4.2V，并不能直接输出所需要的5V稳定直流电进行对外充电，所以电路中必不可少地采用了一个直流5V升压模块。
闭合充电开关SA，作为充电指示灯的发光二极管VD2点亮；与此同时，锂聚合物电池G（包括太阳能电池板BP）输出的直流电，经5V升压模块处理后，通过标准USB电源插口输出稳定的直流5V电压，可对手机等用电器具进行充电。
电路中，VD1作为隔离二极管，其作用是防止锂聚合物电池G对太阳能电池板BP反向放电（无光照时）。
由于VD1采用了管压降仅为0.2V（实测）的肖特基二极管，故可有效降低对太阳能电池板BP 输出电压的折损。
R为发光二极管VD2的限流电阻器，其阻值大小影响VD2的发光亮度。
准备好元器件本制作仅用了8个元器件，采购清单见表12。
表12 元器件清单续表制作与使用整个太阳能充电器的电路全部焊装在一个尺寸约为110mm×75mm ×15mm的塑料小盒内，如图12-2所示。
盒面板为太阳能电池板BP开出感光窗口，盒侧面适当位置处分别为发光二极管VD2开出管帽伸出孔、为USB插口和充电开关SA开出安装孔。
太阳能控制器电路图大全（LM393电源PIC12F675单片机控制器）
太阳能控制器电路图大全（LM393电源PIC12F675单片机控制器）太阳能控制器电路图（一）一、电路结构电路如图所示。
双电压比较器LM393两个反相输入端②脚和⑥脚连接在一起，并由稳压管ZD1提供6.2V的基准电压做比较电压，两个输出端①脚和⑦脚分别接反馈电阻，将部分输出信号反馈到同相输入端③脚和⑤脚，这样就把双电压比较器变成了双迟滞电压比较器，可使电路在比较电压的临界点附近不会产生振荡。
R1、RP1、C1、A1、Q1、Q2和J1组成过充电压检测比较控制电路；R3、RP2、C2、A2、Q3、Q4和J2组成过放电压检测比较控制电路。
电位器RP1和RP2起调节设定过充、过放电压的作用。
可调三端稳压器LM371提供给LM393稳定的８Ｖ工作电压。
被充电电池为12V65Ah全密封免维护铅酸蓄电池；太阳电池用一块40W硅太阳电池组件，在标准光照下输出17V、2.3A左右的直流工作电压和电流；D1是防反充二极管，防止硅太阳电池在太阳光较弱时成为耗电器。
二、工作原理当太阳光照射的时候，硅太阳电池组件产生的直流电流经过Ｊ１－１常闭触点和Ｒ１，使ＬＥＤ１发光，等待对蓄电池进行充电；Ｋ闭合，三端稳压器输出８Ｖ电压，电路开始工作，过充电压检测比较控制电路和过放电压检测比较控制电路同时对蓄电池端电压进行检测比较。
当蓄电池端电压小于预先设定的过充电压值时，Ａ１的⑥脚电位高于⑤脚电位，⑦脚输出低电位使Ｑ１截止，Ｑ２导通，ＬＥＤ２发光指示充电，Ｊ１动作，其接点Ｊ１－１转换位置，硅太阳电池组件通过Ｄ１对蓄电池充电。
蓄电池逐渐被充满，当其端电压大于预先设定的过充电压值时，Ａ１的⑥脚电位低于⑤脚电位，⑦脚输出高电位使Ｑ１导通，Ｑ２截止，ＬＥＤ２熄灭，Ｊ１释放，Ｊ１－１断开充电回路，ＬＥＤ１发光，指示停止充电。
当蓄电池端电压大于预先设定的过放电压值时，Ａ２的③脚电位高于②脚电位，①脚输出高电位使Ｑ３导通，Ｑ４截止，ＬＥＤ３熄灭，Ｊ２释放。
太阳能弱电充电照明系统详细制作教程
还是说正事吧··开整： 元件： 太阳能板（5V260MA） 广告相框 接线柱 二极管 导线若干
移动电源 坏的摄像头 捆扎带 电池板之前在论坛兑换的· 广告相框是旧的··本来想用铝合金的·但加工有点难度就放弃了 量出电池板的长度开始制作边框 电磨的磨片都磨碎了·· 一个成品框··因为没有专业切角的切割机只能手工一点一点的对齐··中途 还切角过大报废了两根· 放入三个电池板正好··严丝合缝··有点崇拜自己 相同方法制作另一个框架 把二极管焊接上··防止回流损坏电池板
移动电源上的开关控制输出··还算方便·· 这个基本上算是完成了··等有时间把外壳换成铝合金的··把他们架在外面， 做两考虑是用两个还是一个·· 接线柱的质量很不错的··最终定下用一个接线柱··将两组电池板固定在一 起 用报废的两根框架来合并两组电池板·· 合并后还不错··· 拆开，开始焊接导线···电池板采用的是并联··每个焊点都打了热熔胶来固 定··防止把引脚折断·· 一个大锡珠掉地上··像个钉子·· 将接线柱安装好··· 做了一个半有事出门··用装修胶带粘住导线裸露部分··省得不小心碰到短 路惹麻烦··
背光测得电压 4.38V·· 导线插入，这个接线柱用小螺丝刀按压插入导线夹紧就好··很方便 用扎带归拢一下导线 阳光直射 5.67V··忘记测量电流了·· 给小手机充电··· 这个手机本来是打谱做成万能充的··一直没时间·· 临时支架·· 给移动电源充电··因为没有小电瓶·只能把捡来的移动电源当储存了·· 充电中···· 这个摄像头带 LED···可以无极调光··· 最亮··· 最暗···再小就熄灭了···这个充满移动电源需要 3 个半小时···
太阳能板的制作技术
太阳能板的制作技术太阳能板是利用太阳能辐射转换为电能的装置。
其制作技术离不开太阳能电池片的制备和组装技术。
以下将从太阳能电池片的制备和太阳能板的组装两个方面详细介绍太阳能板的制作技术。
太阳能电池片的制备：太阳能电池片的制备分为多个步骤，包括硅单晶生长、切割、清洗、局部腐蚀、扩散、光刻、金属化和测试等。
硅单晶生长是太阳能电池片制备的第一步，通过半导体材料硅的熔炼和结晶生长技术，在高温下，将硅起到液态，再逐渐冷却凝固形成硅单晶。
切割是将硅单晶切割成薄片的过程。
通过机械或者激光切割技术，将硅单晶切割成厚度约为200微米的硅片。
清洗是将硅片表面的杂质和污染物去除的过程。
通过酸洗和去离子水清洗，将硅片表面清洗干净。
局部腐蚀是为了形成PN结而对硅片进行局部腐蚀。
通过涂覆遮挡剂，保护片上需要用于电池片制作的区域，然后使用化学溶液进行腐蚀，形成PN结。
扩散是为了形成P区和N区，将硅片表面对应位置上的杂质进行扩散。
通过高温处理，将对应位置上的杂质（如磷、硼等）溶入硅片表面，形成P区和N区。
光刻是将硅片表面进行刻蚀的过程。
通过光刻胶、紫外线曝光和化学腐蚀等步骤，将光刻图案转移到硅片表面，并进行刻蚀。
金属化是为了形成电极导线，将金属层涂覆在光刻过程后的硅片上。
通过真空蒸镀、溅射等方法，将金属层覆盖硅片表面，形成电极导线。
测试是对制备好的太阳能电池片进行性能的测试和筛选。
通过光电测试，检测电池片的电流和电压等性能参数，并选取性能较好的太阳能电池片进行下一步的组装。
太阳能电池片的串联是为了提高输出电压和功率，将多个电池片通过焊接或者黏合等方式连接在一起。
串联连接将电池片的正极和负极通过金属线连接在一起，形成电池片的正负极接头。
封装是为了保护太阳能电池片，并使之适应户外环境。
通过玻璃、EVA胶、背板和框架等材料，将太阳能电池片封装在一起，并进行密封处理。
封装过程中要注意防水、防尘和提高光吸收效果。
在太阳能板的组装过程中，还要进行电性能测试和可靠性测试，以确保太阳能板的电流和电压输出符合设计要求，并且能在不同环境下长时间稳定工作。
DIY：微型太阳能供电板全过程
DIY：微型太阳能供电板全过程
自制微型太阳能供电板，模拟现代化太阳能电源，同时也可以给手电筒收音机等小东西供电;接几个白色高亮LED,就成为太阳能LED手电筒。
包括太阳能供电板的原理及设计、元器件选择、制作全过程哦!
太阳能电源的基本原理是：平时将收集到的光能转化为电能储存起来，在开启负载时就释放储存起来的电能。
典型的太阳能电源的例子就是太阳能路灯：在白天有阳光照射时便为蓄电池充电，夜晚就通过蓄电池向灯泡(现多为低功耗高亮LED)供电用以照明。
许多城市主干道路灯已开始使用这种太阳能电源。
一个实际的太阳能电源是比较复杂的，但不管有多么复杂，其原理是万变不离其宗的。
当然，我们制作一个微型的太阳能电源没有必要做得那么复杂。
太阳能供电板的原理及设计
在了解了实际的太阳能电源后，就开始设计太阳能供电板了，我的整体思路是：通过太阳能电池板给1.2V可充电电池充电储能，然后利用升压电路将1.2V升压至3V以上供负载使用。
有人可能会说了：为什么不直接用几节充电电池串联来储能和输出呢，这样不就可以省略升压电路了?为什么中间要转这么一道弯呢?因为我们是要用太阳能电池板来给电池充电的，毕竟太阳能电池板产生较高电压的机会不多，电池自身电压过高后会导致充电无法进行。
对于我手头的这一种太阳能电池板，在室内靠窗光线比较好的地方输出电压便可达到1.2伏以上(连接在电路中时，非空载状态下)，这样就开始给额定电压为1.2V的电池充电了，但如果要使它输出3V以上的电压就恐怕要拿到太阳底下去了。
用一节电池储能的好处就是可以大大降低充电对光强的要求，延长给电池充电的时间。
太阳能供电板的电路如图1所示。
由D1、BT构成系统的太阳能充电电路。
太阳能电池的原理及制作流程图
太阳能电池的原理及制作流程图制作太阳能电池主要是以半导体材料为基础，其工作原理是利用光电材料吸收光能后发生光电于转换反应，根据所用材料的不同，太阳能电池可分为:1、硅太阳能电池；2、以无机盐如砷化镓III—V化合物、硫化镉、铜铟硒等多元化合物为材料的电池;3、功能高分子材料制备的大阳能电池；4、纳米晶太阳能电池等。
21tyn。
com一、硅太阳能电池1．硅太阳能电池工作原理与结构太阳能电池发电的原理主要是半导体的光电效应，一般的半导体主要结构如下:图中,正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子。
当硅晶体中掺入其他的杂质，如硼、磷等，当掺入硼时，硅晶体中就会存在着一个空穴，它的形成可以参照下图：图中,正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子。
而黄色的表示掺入的硼原子，因为硼原子周围只有3个电子，所以就会产生入图所示的蓝色的空穴，这个空穴因为没有电子而变得很不稳定，容易吸收电子而中和，形成P （positive）型半导体. 同样，掺入磷原子以后，因为磷原子有五个电子，所以就会有一个电子变得非常活跃,形成N（negative）型半导体。
黄色的为磷原子核，红色的为多余的电子。
如下图。
N型半导体中含有较多的空穴，而P型半导体中含有较多的电子，这样，当P 型和N型半导体结合在一起时，就会在接触面形成电势差，这就是PN结。
当P型和N型半导体结合在一起时,在两种半导体的交界面区域里会形成一个特殊的薄层)，界面的P型一侧带负电，N型一侧带正电。
这是由于P型半导体多空穴，N型半导体多自由电子，出现了浓度差。
N区的电子会扩散到P区，P区的空穴会扩散到N区，一旦扩散就形成了一个由N指向P的“内电场”，从而阻止扩散进行。
达到平衡后,就形成了这样一个特殊的薄层形成电势差，这就是PN结。
当晶片受光后，PN结中，N型半导体的空穴往P型区移动，而P型区中的电子往N型区移动，从而形成从N型区到P型区的电流。
太阳能电池板制作
太阳能电池板制作概述太阳能电池板是一种通过光照将太阳能转化为电能的设备。
它由多个太阳能电池组成，这些电池可以将太阳光转化为直流电。
太阳能电池板的制作过程涉及多个环节，包括材料准备、电池组装、封装等步骤。
材料准备制作太阳能电池板所需的材料如下： - 硅片：太阳能电池的主要材料，可以根据需要选择单晶硅、多晶硅或非晶硅片。
- 电极材料：通常使用铝箔或银浆作为阳极材料，铜箔或碳浆作为阴极材料。
- 包埋材料：用于将硅片固定在透明外壳内，通常使用聚合物材料。
- 透明外壳：用于保护太阳能电池板，通常使用玻璃或聚碳酸酯材料。
太阳能电池组装太阳能电池组装是制作太阳能电池板的关键步骤。
以下是太阳能电池组装的一般步骤：1.准备硅片：将硅片切割成适当大小的方形，并进行表面处理以提高光吸收率。
2.贴电极：在硅片表面涂覆阳极和阴极材料，可以使用剥离胶带或印刷技术。
3.焊接连接：使用导电胶带或焊接技术将电极与硅片连接起来，形成太阳能电池单元。
4.测试检查：对太阳能电池单元进行测试，确保其正常工作，没有损坏或缺陷。
5.组装电池板：将多个太阳能电池单元按照一定的排列方式连接在一起，形成太阳能电池板。
封装和测试完成太阳能电池板组装后，需要进行封装和测试，以确保其性能和长期使用。
以下是封装和测试的一般步骤：1.清洁和封装：清洁太阳能电池板表面，然后使用聚合物材料将其完全封装，以保护电池单元不受外界环境的影响。
2.连接电缆：连接电池板与电源之间的电缆，以便将通过太阳能电池板产生的电能输送到电源系统。
3.测试性能：使用太阳能光源对太阳能电池板进行测试，记录输出电流和电压等参数，并与预期性能进行比较。
4.质量控制：检查太阳能电池板的质量和外观，确保其符合制定的标准和要求。
结论制作太阳能电池板的过程包括材料准备、太阳能电池组装、封装和测试等环节。
选择合适的材料，正确组装和封装太阳能电池板，可以确保其性能和可靠性，实现太阳能转化为电能的目的。
太阳能板的制作方法
太阳能板的制作方法
太阳能板的制作方法一般包括以下几个步骤：
1. 材料准备：准备硅原料、铝材或铜材等制作太阳能电池的材料。
2. 制备太阳能电池：将硅原料制成太阳能电池片。
具体制程包括：
- 硅原料提纯：将硅原料进行提纯，除去杂质。
- 拉片：将提纯后的硅原料变成硅片。
- 硅片切割：将硅片切割成薄片。
- 反射层涂覆：在硅片上涂覆一层反射层，提高光的利用率。
- 连接线焊接：在硅片上焊接连接线，以便将来连接到电池板。
3. 制作太阳能电池板：将太阳能电池片与铝材或铜材等连接，制成太阳能电池板。
具体制程包括：
- 连接太阳能电池片：将多个电池片连接起来，形成电池片组。
- 封装：将电池片组放置在玻璃或塑料保护层中，形成太阳能电池板的外壳。
4. 光伏组件制备：将太阳能电池板与支架等组件组装，制成最终的太阳能板。
具体包括：
- 接线盒安装：在太阳能电池板上安装接线盒，用于连接太阳能板与其他电气设备。
- 防反射涂层镀膜：在太阳能电池板上涂覆一层防反射涂层，提高光的利用
率。
- 边框安装：在太阳能电池板周围安装边框，增强稳定性和保护性。
- 支架安装：安装支架，将太阳能板固定在支架上，以便安装在户外。
以上是太阳能板的基本制作流程，具体的制作方法和步骤可能会有一些差异，具体操作还需要根据不同的制造商和型号来确定。
太阳能板的制作流程
本技术新型公开了一种太阳能板，解决了太阳能板过大不便于工作人员移动，其技术方案要点是：包括太阳能板本体，定义太阳能板本体用于吸收太阳能的一面为顶面，顶部的对面则定义为底面，所述太阳能板本体的底部设置有用于带动太阳板移动的若干滚轮组件，若干所述滚轮组件分布于太阳能板本体的底部的四个角落，所述太阳能板本体与滚轮组件移动方向垂直的两侧面均铰接有把手，本技术新型的一种太阳能板，能够方便工作人员快速的移动太阳能板。
技术要求1.一种太阳能板，包括太阳能板本体(1)，其特征是：定义太阳能板本体(1)用于吸收太阳能的一面为顶面，顶部的对面则定义为底面，所述太阳能板本体(1)的底部设置有用于带动太阳板移动的若干滚轮组件(2)，若干所述滚轮组件(2)分布于太阳能板本体(1)的底部的四个角落，所述太阳能板本体(1)与滚轮组件(2)移动方向垂直的两侧面均铰接有把手(3)。
2.根据权利要求1所述的太阳能板，其特征是：所述滚轮组件(2)包括铰接杆(6)以及转动连接于铰接杆(6)的转轮(7)。
3.根据权利要求2所述的太阳能板，其特征是：所述太阳能板本体(1)的底部对应于滚轮组件(2)的位置处设置有用于容置滚轮组件(2)的放置槽(4)，所述放置槽(4)于靠近铰接杆(6)一侧设置有与铰接杆(6)铰接的铰接轴(5)，所述铰接轴(5)开设有第一螺纹孔(8)，所述铰接杆(6)上开设有与第一螺纹孔(8)孔径大小相同的第二螺纹孔(9)以及第四螺纹孔(22)，所述第二螺纹孔(9)开设于铰接杆(6)的侧壁，所述第四螺纹孔(22)开设于铰接杆(6)的底部，所述放置槽(4)上开设有第三螺纹孔(10)，还包括螺栓(21)；当所述滚轮组件(2)放置入放置槽(4)内时，所述第四螺纹孔(22)、第一螺纹孔(8)、第三螺纹孔(10)处于同一直线上，此时螺栓(21)依次螺纹连接于第四螺纹孔(22)、第一螺纹孔(8)、第三螺纹孔(10)；当所述滚轮组件(2)垂直于放置槽(4)时，所述第一螺纹孔(8)、第二螺纹孔(9)、第三螺纹孔(10)处于同一直线上，此时螺栓(21)依次螺纹连接于第二螺纹孔(9)、第一螺纹孔(8)、第三螺纹孔(10)。
太阳能电板制作过程
太阳能电板制作过程
太阳能电板是一种将太阳光转化为电能的装置。
在制作太阳能电板的过程中，需要进行以下几个步骤：
1. 购买原材料：太阳能电池、电池片支架、导线等。
2. 准备工具：电钻、螺丝刀、剪刀、焊锡等。
3. 将太阳能电池固定在支架上，注意电池的正负极方向。
4. 使用电钻将导线连到电池正负极上，建议使用焊锡固定。
5. 测试太阳能电板的输出电压和电流，确保电板能够正常工作。
6. 将太阳能电板安装在需要的位置，例如屋顶、车顶等，并与电池储存器或逆变器相连。
7. 定期检查太阳能电板的运行状态，保证其正常工作。
制作太阳能电板需要一定的技术和实践经验，建议在专业人士的指导下进行。
太阳能电板可以为人们提供清洁、可再生的能源，对环境保护和可持续发展具有重要意义。
- 1 -。
太阳能板的制作技术
本技术新型公开了一种太阳能板，解决了太阳能板安装到边框中的时候，需要使用工具进行安装，安装效率低，且安装繁琐的问题，其技术方案要点是：横架、竖架上均设置有供太阳能板本体卡接固定的卡接槽，横架、竖架上设置有互相配合的倾斜面，竖架上设置有与竖架互相垂直设置的插条，横架上设置有供插条插入的插槽，插条上设置有第一卡齿，第一卡齿从插条至竖架方向倾斜向第一卡齿与竖架固定连接的方向设置，横架上设置有用于卡接插条的卡接机构，本技术新型的一种太阳能板，当太阳能板本体需要安装到横架、竖架上时，无需使用工具，安装效率高，且安装方便。
技术要求1.一种太阳能板，包括太阳能板本体(1)、用于安装太阳能本体的横架(2)、竖架(3)，其特征是：所述横架(2)、竖架(3)上均设置有供太阳能板本体(1)卡接固定的卡接槽(4)，所述横架(2)、竖架(3)上设置有互相配合的倾斜面(5)，所述竖架(3)上设置有与竖架(3)互相垂直设置的插条(6)，所述横架(2)上设置有供插条(6)插入的插槽(7)，所述插条(6)上设置有第一卡齿(8)，所述第一卡齿(8)从插条(6)至竖架(3)方向倾斜向第一卡齿(8)与竖架(3)固定连接的方向设置，所述横架(2)上设置有用于卡接插条(6)的卡接机构(9)。
2.根据权利要求1所述的一种太阳能板，其特征是：所述卡接机构(9)包括设置于横架(2)上且与插条(6)互相卡接的卡条(10)、驱动卡条(10)滑动的压簧(11)、固定连接于卡条(10)上且用于压缩压簧(11)以实现卡条(10)远离插条(6)的驱动块(12)，所述卡条(10)上设置有与第一卡齿(8)互相卡接的第二卡齿(13)，横架(2)上设置有供卡条(10)滑移的滑槽(14)，所述卡条(10)上相对设置有用于固定压簧(11)的凸块(15)，所述滑槽(14)上设置有供凸块(15)、压簧(11)安装的凹槽(16)，所述横架(2)上设置有供驱动块(12)滑移的滑移槽(17)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小型太阳能供电板的制作方法图解
太阳能电源的基本原理是：
平时将收集到的光能转化为电能储存起来，在开启负载时就释放储存起来的电能。
典型的太阳能电源的例子就是太阳能路灯：
在白天有阳光照射时便为蓄电池充电，夜晚就通过蓄电池向灯泡（现多为低功耗高亮LED）供电用以照明。
许多城市主干道路灯已开始使用这种太阳能电源。
一个实际的太阳能电源是比较复杂的，但不管有多么复杂，其原理是万变不离其宗的。
当然，我们制作一个微型的太阳能电源没有必要做得那么复杂。
太阳能供电板的原理及设计在了解了实际的太阳能电源后，笔者就开始设计太阳能供电板了，我的整体思路是：
通过太阳能电池板给1.2V可充电电池充电储能，然后利用升压电路将1.2V 升压至3V以上供负载使用。
有人可能会说了：
为什么不直接用几节充电电池串联来储能和输出呢，这样不就可以省略升压电路了？为什么中间要转这么一道弯呢？因为我们是要用太阳能电池板来给电池充电的，毕竟太阳能电池板产生较高电压的机会不多，电池自身电压过高后会导致充电无法进行。
对于我手头的这一种太阳能电池板，在室内靠窗光线比较好的地方输出电压便可达到1.2伏以上（连接在电路中时，非空载状态下），这样就开始给额定电压为1.2V的电池充电了，但如果要使它输出3V以上的电压就恐怕要拿到太阳底下去了。
用一节电池储能的好处就是可以大大降低充电对光强的要求，延长给电池充电的时间。
太阳能供电板的电路。
由
D1、BT构成系统的太阳能充电电路。
平时，只要达到一定光强，太阳能电池板便通过二极管D1为充电电池BT充电，直至饱和。
除了太阳能充电方式外，我还设计了备用的外部直流电源充电接口以防不时之需。
外部充电电路由R
1、DS
1、D
2、BT构成，R1选用功率为1W的电阻，当R1为10欧姆的时候，最佳外部充电电压为3-4伏，DS1为外部充电指示灯，它是利用电阻R1上的压降来点
亮的。
后面的升压电路是运用间歇振荡器的快速关断（截止）的特性而实现升压的。
S1为供电开关，当S1闭合后升压电路开始工作，太阳能供电板便可驱动负载，J1为输出接口，DS2是输出指示灯。
元器件选择市售的太阳能电池板的价格普遍较高，但我们没有必要去买很大的太阳能电池板，适中即可。
经实测，笔者在本制作中使用的太阳能电池板单个的开路电压可达到
4.2V，短路电流可达38mA。
整个系统是在万用电路板（俗称洞洞板）上搭建的，所以需要准备一块万用电路板。
图2是准备好的两块太阳能电池板和洞洞板。
电池选用一颗额定电压为1.2V的普通5号镍氢充电电池即可。
升压电路可以使用单电池高亮LED手电筒里面现成的升压电路板。
笔者就是拆的一支废弃的单电池高亮LED手电筒里面的升压电路板。
如需自己做，电感T1用
Φ0.4mm的漆包线在Φ8mm的小磁环上分别绕15圈和9圈，小磁环可以从废弃节能灯中拆出，二极管IN5819若找不到可用IN4148代用，C1选用
100uF的钽电容，如果没有也可用等值电解电容代替，只是效率稍低一些。
制作过程首先剪一小段金属丝焊接在太阳能电池板的两个电极上作为引脚（图3），以便于连接和固定在电路板上。
两块太阳能电池板是正极对正极，负极对负极（上面有标识）并联起来使用的，这样可以有效地增强太阳能电池板提供电流的能力。
安装好太阳能电池板后。
安装储能用的充电电池，也可以采取图3所示的方式将电池正负端连接至电路板，也就是在电池两极焊上引脚固定至电路板，为了稳定，可以用带尖的金属工具在电路板上钻孔后再用尼龙捆扎带加固（图5）。
接下来把在废旧单电池高亮LED手电筒里拆下来的小块升压电路板连接在电路板上。
拆下来的升压电路板中连接电池的2根线正极接图1中的a点，负极接b点；连接LED灯的两根线正极接c点，负极接d点即可。
笔者制作时，升压电路板是通过杜邦排针与下面的主电路板板连接的（图6），这个你可以采取自己的方法，只要便于制作就行。
如果是自己做升压电路，直接在洞洞板上走线即可，元器件选择在上文已有详细说明，不再复述。
电路不复杂，你可以在洞洞板上自由发挥。
图7是制成后的太阳能供电板，制成后就可以给一些小东西供电了，比如手电筒、收音机之类的。
接几个白色高亮LED，就成为一个太阳能LED手电筒，图8是太阳能供电板点亮高亮LED的情景。
由于制作时没有考虑到体积问题也缺乏这方面的经验，电路板选择得有点大也没做外壳，很不
便于携带，所以希望爱好者在制作时发挥想象力，将外形设计得精致小巧，使之在美观的同时更加便于携带，增加实用性。
