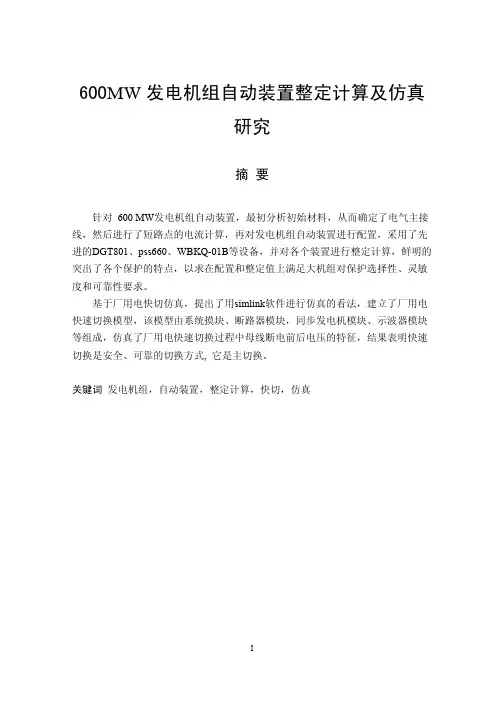

600MW发电机组自动装置整定计算及仿真
I
Abstract
In view of 600 MW generators automatic device, first analyzes the initial material. Thus has determined the electrical main wiring. Then carried on short-circuited the electric current computation, according to calculate the result of to choose the electricity equipments. Has used the advanced equipments of the name DGT801、pss660、WBKQ-01B. and carry on to the each protection whole protective settle the calculation, fresh and clear and outstanding the characteristics that emeet the requirements of big unit set for selectivity , sensitivity and reliability in configuration and setting.
Base on power high- speed switch simulation, Proposed the idea of use the software of simulation. Establishment the model of power high- speed switch. This model is composed by the Three-Phase break、Simplified Synchronous Machine block、Scope block. Analyze the voltage characteristics of the bus bar after outage are .as well as possible matters during house supply transfer. Four possible transfer modes are presented: the fast transfer, the first phase coincidence transfer, The fast transfer is the safest and most reliable mode, which is regarded as the main transfer.
WBKQ01C快切说明书v1.0
国电南自 DL/T 1073-2007WBKQ-01C微机备用电源快速切换装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTD1版本号Ver 1.0技术支持：电话（025）51858059传真（025）51858057本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符2目录前言 (4)概述 (5)产品特点 (6)配置方式 (7)1 装置简介 (11)2 主要功能 (11)3 主要技术参数 (12)3.1 装置电源 (12)3.2 额定交流参数 (12)3.3 功率消耗 (12)3.4 过载特性 (12)3.5 采样回路精确工作范围 (12)3.6 接点容量 (12)3.7 测量精度 (13)3.8 切换时间 (13)3.9 事件记录分辨率 (13)4 硬件说明 (12)4.1 电源模件 (14)4.2 交流模件 (14)4.3 开入量模件 (14)4.4 CPU模件 (14)4.5 信号模件 (14)4.6 显示模件 (14)4.7 出口模件 (14)4.8 通讯模件 (14)4.9 测试模件 (14)5 装置功能及切换原理说明 (16)5.1 手动切换功能 (16)5.2 事故切换功能 (17)5.3 非正常工况切换功能 (18)5.4 其它切换功能 (18)5.5 快速切换、同期判别切换、残压切换及长延时切换说明 (19)5.6 装置闭锁及报警功能 (23)5.7 装置面板灯功能说明 (25)5.8 装置信号功能说明 (27)5.9 DCS单操开关功能 (28)5.10 逻辑测试模件功能 (29)6 单母及母联方式下的切换实现 (30)6.1 单母方式下切换 (30)6.2 母联方式下切换 (32)37 事件记录、切换录波、通信及GPS对时 (35)7.1 事件记录 (35)7.2 切换录波 (35)7.3 通信、打印及对时 (35)8 使用说明 (36)8.1 装置菜单操作说明 (37)8.2 装置显示说明 (38)8.3：菜单说明 (38)8.4 定值表 (40)8.5 压板表 (42)9 附图 (44)附图1：装置面板示意图 (44)附图2：装置背板端子示意图——单母双进线 (45)附图3：装置背板端子示意图——母联双进线 (46)4前言非常感谢选用国电南京自动化股份有限公司生产制造的WBKQ01C微机型备用电源快速切换装置。
微机型厂用快速切换装置在油田电厂的应用
微机型厂用快速切换装置在油田电厂的应用栾笛【摘要】厂用电是油田电厂最重要的负荷，它的可靠性决定着整个电厂的安全发电，为提高其供电可靠性应采用备用电源自动投入装置。
微机型厂用快速切换装置在油田电厂6000 V厂用电系统已经广泛应用。
该装置动作的灵敏性及可靠性很高，虽然原理比较复杂，但具有接口简单的特点，有助于设备维护，对于机组的安全、平稳运行具有重要意义。
【期刊名称】《油气田地面工程》【年(卷),期】2014(000)005【总页数】2页(P77-77,78)【关键词】备用电源自动投入;母线残压;同期切换;残压切换;快速切换装置【作者】栾笛【作者单位】辽宁工业大学【正文语种】中文电是油田生产企业的命脉，安全、优质、平稳供电至关重要。
厂用电是油田电厂最重要的负荷，它的可靠性决定着整个电厂的安全发电，为提高其供电可靠性应采用备用电源自动投入装置（BZT）。
随着技术的发展，微机厂用电快速切换装置在化工厂、石化工业、煤矿和冶金等发电厂的厂用电系统领域得到了广泛应用。
快速切换装置的任务是在供电线路断电的情况下，根据系统的状态以最快的速度把负荷切换到备用线路上，避免在电源切换时造成运行中断或设备冲击损坏，简化切换操作并减少误操作，以保证负荷不断电连续运行。
备用电源自动投入的过程比较复杂。
正常运行时，厂用工作电源由发电机端经高厂变提供，备用电源由高备变提供。
当工作电源侧发生故障时，工作电源开关跳闸，此时厂用母线失电，由于惯性及存储的磁场能量，电动机在短时间内将继续旋转，并将磁场能转变为电能。
由于各电动机的容量、参数不一致，电动机之间将有电磁能与动能的交换，此时部分异步电动机实际上已转入异步发电机运行工况，因此厂用母线的电压即是多台异步发电机发出的反馈电压的合成，称为母线残压。
由于不存在原动力和励磁，因此残压的幅值和频率将随时间逐渐衰减，残压与备用电源电压间的相位差将逐渐增大。
厂用电源采用快速切换时，备用电源的电压和残压之间的相位差小，对电机冲击小，切换时间短，电机转速下降幅度小，有利于机炉系统的稳定运行。
厂用电快切装置技术参数
厂用电快切装置技术参数4技术条件4.1 标准和规范供方应遵守有关国家标准及部颁标准所规定的标准和规范，但不限于此：——DL400-91继电保护和安全自动装置技术规程——GB6162静态继电器及保护装置的电气干扰试验——GB7261继电器及继电保护装置基本试验方法——DL478静态继电保护及安全自动装置通用技术条件——DL/T 5153-2002 火力发电厂厂用电设计技术规定——DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规定4.2 功能要求厂用电源自动快切装置兼具有快速切换功能和慢速切换功能，其中慢速切换具有（同期捕捉）切换和残压切换的功能。
4.2.1 误拉母线PT闭锁切换装置，PT断线切换装置不误投。
4.2.2 工作电源低电压，备用电源电压正常，延时启动切换装置。
4.2.3 优先检同期，并在规定的时间内进行快速切换，不满足同期条件时，检查工作母线残压，当残压降到允许值时，合上备用电源。
4.2.4 厂用电源自投装置保证只动作一次。
4.2.5 厂用电源自动快切装置具有起动后加速保护功能。
4.2.6 有闭锁备用电源自投装置的接口，母线故障，由分支保护来闭锁自投。
4.2.7 具有并行快速切换接口，由有关保护来启动快速切换。
4.2.8 厂用电源自动投入装置的投入和退出可以在远方操作，装置故障和厂用电源自动投入装置动作有相应的信号，同时还具有与远方计算机的通信接口功能。
4.2.9 厂用电源自动快切装置具有事件追忆、录波、打印功能。
4.2.10 厂用电源自动快切装置具有GPS对时功能。
4.2.11 所有外接点都经光耦隔离。
4.2.12 整定值、方式设定和功能投退均可在液晶显示屏上按菜单提示用按键设定。
4.2.13 防止工作电源与备用电源长时间并列运行。
4.2.14 6kV备用分支保护闭锁相应厂用电源自投。
4.2.15 在线试验及记忆功能。
4.3 工作原理4.3.1 厂用电源自投的工作方式：厂用电源自投的工作方式分为三种方式：正常切换、事故切换、不正常切换，三种切换方式均能实现快速切换，快速不成功自动转入慢速切换。
110V直流接地造成保护误动的分析与处理
110V直流接地造成保护误动的分析与处理摘要：一起直流110v接地造成600MW机组跳机事故中，出现了快切开关拒动、励磁失磁、DCS中MFT误动等异常，对其原因进行分析并提出防范措施，为发电厂设计调试和预防典型故障具有重要指导意义。
关键词：直流接地励磁故障保护误动防范措施1、引言现代发电企业普遍采用高参数、大容量机组，其一旦发生事故会给电网造成极大地扰动或冲击。
而直流系统作为保护控制电源，一旦发生故障可能造成保护误动造成机组跳闸。
2、情况简介某公司#2机组为上海QFSN-600-2型发电机，励磁调节器为ABB公司UN5000自并励静止励磁；采用四方继保的CSC-300数字式发变组双重保护；一台机组设置一套直流110V系统作为保护电源使用；6KV采用国电南自的WBKQ-01B微机备用电源快速切换装置。
3、事故概况11月8日14：46：19，2机组负荷579MW，运行中突然失磁，#2机组6KV 母线突然急剧下降，14：46：21锅炉发出MFT，#2机组跳机，厂用电14：46：19负荷急升至615MW，转速3016RPM，6KV电压6.061KV；14：46：20负荷512MW，转速3048RPM，6KV电压5.727KV；14：46：21负荷417MW，转速3008RPM，6KV电压4.747KV；机组MFT保护动作。
4、原因分析事故发生前3分钟，110V直流系统在燃料区域发生接地，造成交流量进入直流系统，发出接地报警故障。
事故时发电机运行中突然完全失去励磁，导致深度进相运行，厂用电从6KV急降至4.747KV，造成400V保安电源电压急降，致DCS、ETS电源急降波动，AST、MFT误动作（UPS电源仍在），机组跳闸。
（1）励磁系统失磁分析。
检查DCS记录发现直流接地报警和直流电压异常，事故前励磁调节器无报警，跳机时直流系统发“交流过大”报警，即在跳机前后3分钟时间段内我厂#2机110V直流母线Ⅰ段有交流电串入（直流母线交流大报警），在此情况下，励磁调节器中的直流元件特别是直流小继电器以及24V光耦元件受到干扰而误动作。

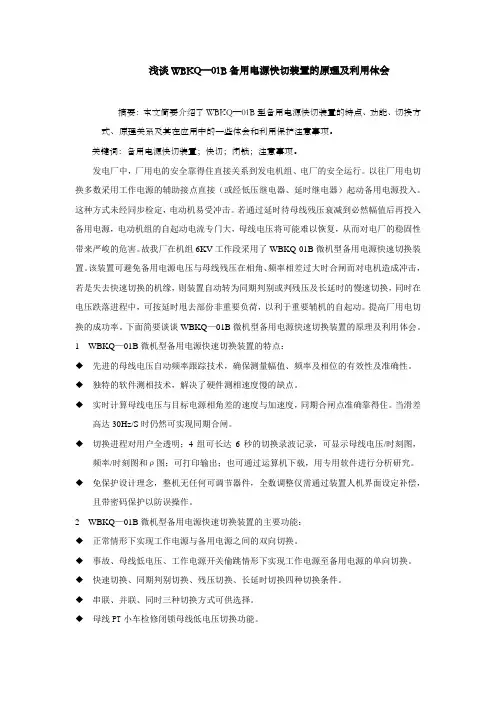

浅谈WBKQ01B备用电源快切装置的原理及利用体会
浅谈WBKQ—01B备用电源快切装置的原理及利用体会摘要：本文简要介绍了WBKQ—01B型备用电源快切装置的特点、功能、切换方式、原理关系及其在应用中的一些体会和利用保护注意事项。
关键词：备用电源快切装置；快切；闭锁；注意事项。
发电厂中，厂用电的安全靠得住直接关系到发电机组、电厂的安全运行。
以往厂用电切换多数采用工作电源的辅助接点直接（或经低压继电器、延时继电器）起动备用电源投入。
这种方式未经同步检定，电动机易受冲击。
若通过延时待母线残压衰减到必然幅值后再投入备用电源，电动机组的自起动电流专门大，母线电压将可能难以恢复，从而对电厂的稳固性带来严峻的危害。
故我厂在机组6KV工作段采用了WBKQ-01B微机型备用电源快速切换装置。
该装置可避免备用电源电压与母线残压在相角、频率相差过大时合闸而对电机造成冲击，若是失去快速切换的机缘，则装置自动转为同期判别或判残压及长延时的慢速切换，同时在电压跌落进程中，可按延时甩去部份非重要负荷，以利于重要辅机的自起动。
提高厂用电切换的成功率。
下面简要谈谈WBKQ—01B微机型备用电源快速切换装置的原理及利用体会。
1WBKQ—01B微机型备用电源快速切换装置的特点：◆先进的母线电压自动频率跟踪技术，确保测量幅值、频率及相位的有效性及准确性。
◆独特的软件测相技术，解决了硬件测相速度慢的缺点。
◆实时计算母线电压与目标电源相角差的速度与加速度，同期合闸点准确靠得住。
当滑差高达30Hz/S时仍然可实现同期合闸。
◆切换进程对用户全透明；4组可长达6秒的切换录波记录，可显示母线电压/时刻图，频率/时刻图和ρ图；可打印输出；也可通过运算机下载，用专用软件进行分析研究。
◆免保护设计理念，整机无任何可调节器件，全数调整仅需通过装置人机界面设定补偿，且带密码保护以防误操作。
2WBKQ—01B微机型备用电源快速切换装置的主要功能：◆正常情形下实现工作电源与备用电源之间的双向切换。
◆事故、母线低电压、工作电源开关偷跳情形下实现工作电源至备用电源的单向切换。
6kV厂用快切装置双向切换改造
Science &Technology Vision科技视界0前言大容量火电机组的特点之一是采用机、炉、电单元集控方式,其厂用电系统的安全可靠性对整个机组乃至整个电厂运行的安全、可靠性有着相当重要的影响,而厂用电切换则是整个厂用电系统的一个重要环节。
发电机组对厂用电切换的基本要求是安全可靠。
其安全性体现为切换过程中不能造成设备损坏,而可靠性则体现为提高切换成功率,减少备用变过流或重要辅机跳闸造成锅炉汽机停运的事故。
由于厂用母线上电动机的特性有较大差异,合成的母线残压特性曲线与分类的电动机相角、残压曲线的差异也较大,因此安全区域的划定严格来说需根据各类电动机参数、特性、所带负荷等因素通过计算确定。
实际运行中,可根据典型机组的试验确定母线残压特性。
试验表明,母线电压和频率衰减的时间、速度和达到最初反相的时间,主要取决于试验前该段母线的负载。
负载越多,电压、频率、下降得越慢,达到首次反相和再次同相的时间越长。
而相同负载容量下,负荷电流越大,则电压、频率下降得越快,达到最初反相和同相的时间越短。
快速切换的思想在快速开关问世以后才得以实现。
快速开关的合闸时间一般小于100ms,有的甚至只有40-50ms 左右,这为实现快速切换提供了必要条件。
假定事故前工作电源与备用电源同相,并假定从事故发生到工作开关跳开瞬间,两电源仍同相,则若采用同时方式切换,且分合闸错开时间(断电时间)整定得很小(如10ms),则备用电源合上时相角差也很小,冲击电流和自起动电流均很小。
若采用串联切换,则断电时间至少为合闸时间,假定为100ms,对30万机组,相角差约为20°-30°左右,备用电源合闸时的冲击电流也不很大,一般不会造成设备损坏或快切失败。
1改造原因6kV 快切装置切换方式一般可分为三种:正常情况切换、不正常情况切换及事故切换,其中正常切换为手动方式可实现工作、备用电源的双向切换,在事故和不正常情况下只能用工作电源切向备用电源。
WBKQ-01B微机备用电源快速切换装置
快切装置的闭锁条件
2．控制台闭锁装置 当控制台闭锁装置时，装置将自动闭锁出 口回路，发装置闭锁信号，面板闭锁、待 复归灯亮，并等待人工复归。
快切装置的闭锁条件
3． PT断线闭锁 PT断线闭锁 当厂用母线PT断线时，装置将自动闭锁低 当厂用母线PT断线时，装置将自动闭锁低 电压切换功能，发PT断线信号，面板断线、 电压切换功能，发PT断线信号，面板断线、 待复归灯亮，并等待人工复归。
ቤተ መጻሕፍቲ ባይዱ
快切装置运行注意事项
在以下几种情况下，需对装置进行复归操 作，以备进行下一次操作。 a)进行了一次切换操作后； a)进行了一次切换操作后； b)发出闭锁信号后，且为不可自恢复； b)发出闭锁信号后，且为不可自恢复； c)发生装置故障情况后(直流消失除外)。 c)发生装置故障情况后(直流消失除外) 此时，装置将不响应任何外部操作及起动 信号，只能手动复归解除。如故障或闭锁 信号仍存在，需待故障或闭锁消除后才能 复归。
快切装置的闭锁条件
4．目标电源低压 工作电源投入时，备用电源为目标电源； 备用电源投入时，工作电源为目标电源。 当目标电源电压低于所整定值时，装置将 发目标电源低压信号，面板低压灯亮。 当目标电源电压低于所整定值时，装置将 自动闭锁出口回路，且发闭锁信号，直到 电源电压恢复正常后，自动解除闭锁，恢 复正常运行。
快切装置的闭锁条件
5．母线PT检修及PT辅助接点断开闭锁 母线PT检修及PT PT检修及PT辅助接点断开闭锁 当母线PT检修压板接通或PT辅助接点断开 当母线PT检修压板接通或PT辅助接点断开 时，装置将自动闭锁低电压切换功能，并 发母线PT检修信号。当检修压板断开且母 发母线PT检修信号。当检修压板断开且母 线PT开关恢复正常时，自动恢复低电压切 PT开关恢复正常时，自动恢复低电压切 换功能。
(整理)继电保护及自动装置配置
1.保护及自动装置配置电力系统继电保护及自动装置是指在电网发生故障或异常运行时起控制的自动装置。
电力系统中自动装置，用于防止电力系统稳定破坏或事故扩大而造成大面积停电或对重要客户的供电时间中断。
1.1继电保护保护配置图6-10是600MW（300MW），500kV发编组单元的保护配置图，保护配置选用DGT-801型数字式发电机变压器保护配置，高压侧为3/2断路器，发电机匝间（横差保护）、主变纵差保护。
发电机后备和异常运行保护为对称过负荷（反时限）保护、不对称过负荷（反时限）保护、复合电压过流保护、过电压保护、失磁保护、失步保护、100%定子接地保护转子一点和两点接地保护、低频保护。
主变压器后备和异常运行保护为主变阻抗保护，零序电流保护。
（按照规程要求说明主保护、后备保护、异常保护）1.2发电机组安全自动装置的配置（1）备用电源和备用设备自动投入装置。
对于发电厂用电系统，由于其故障所引起的严重后果，必须加强厂用电的供电可靠性。
但对于厂电来讲，采用环网供电，往往是用电系统的运行及其继电保护装置更加复杂化，反而会造成更严重的事故，因而多采用所谓辐射性的供电网络，为了提高其供电可靠性，往往采用备用电源自动投入装置BZT。
发电机准同期并列是发电厂很频繁的日常操作，如果操作错误，导致冲击电流过大，可能使机组的大轴扭曲及引起发电机的绕组线圈变形、撕裂、绝缘损坏，眼中的肺通气并列会造成机组和电网事故，所以电力部门将并网自动化列为电力系统化的一项重要任务。
另外，随着计算机技术的发展和电力系统自动化水平的不断提高，对同期设备的可靠性、可操作性等性能也提出了更高的要求。
(2)PSS-660型数字式自动准同期装置。
PSS-660型数字是自动准同期装置主要实现数目可配置的1~16个对象的线路型同期或机组型自动准同期。
PSS-660型适用于各种场合的发电机组或线路并网。
（选取不同装置介绍）（3）WBKQ-01B微机型设备电源快速切换装置。
快切WBKQ-01B调试大纲V2.0.
<快速切换定值>定值整定:
母线与目标电源频率差整定为1.0 Hz ;
母线与目标电源相角差整定为30°;
快速切换时母线低电压闭锁值为:80%;
快速切换时母线低电压闭锁功能:退出;
同时切换合备用延时:0.0S ;
b调整母线电压、频率、相位差在快速切换所设定的范围内,闭合保护起动接点,应先跳开工作开关,再合上备用开关。实现切换的方式为快速切换。装置发切换完毕信号,面板动作、待复归灯亮。
信号。
e目标电源低压投退整定为退出。
f母线PT辅助接点闭合(模拟母线PT开关合位,该接点为常开接点。
g母线PT检修压板应闭合(该压板断开为对母线PT进行检修。
4.1手动并联切换
a将手动切换方式调整在并联切换方式(接点断开;
b<手动并联切换>定值整定:
母线与目标电源电压差5%;
母线与目标电源频率差0.5Hz ;
e面板灯测试:利用<面板灯测试>菜单,测试装置的面板灯是否正常;
f继电器、压板测试:利用<联动试验>菜单,测试各继电器、压板是否正常;
g开入量测试:通、断各开入量,并利用<查看>菜单检查各开入量状态是否正常。
测试结果:
装置正常
3.装置通道系数校准
a将装置所有通道系数及角度分别置入1.000及0.0度。
<快速切换定值>定值整定:
母线与目标电源频率差整定为1.0 Hz ;
母线与目标电源相角差整定为30°;
快速切换时母线低电压闭锁值为:80%;
快速切换时母线低电压闭锁功能:退出;
同时切换合备用延时:0.0S ;
c快速切换模拟:
调整调整母线电压与目标电源电压的压差、频差、相差母线电压、频率、相位差在快速切换所设定的范围内,闭合手动起动接点,如在工作位置,应跳工作开关,同时合备用开关;
WBKQ01C快切装置
放电条件：
1、开关位置异常；
2、进线、母线电压异常； 3、母线PT断线；
4、其它闭锁信号；
动作方式：
1、“手动切换”接点闭合。 2、“保护起动”接点闭合。 3、母线失压起动、偷跳起动。
进线1
进线2
母线1
WBKQ01C微机备用电源快速切换装置
乐凌志 2012.8
WBKQ01C微机备用电源快速切换装置简介
WBKQ01C微机备用电源快速切换装置的概述 WBKQ01C微机备用电源快速切换装置的功能 进入 进入
WBKQ01C微机备用电源快速切换装置的配置方式 进入 WBKQ01C微机备用电源快速切换装置的切换实现 进入
2 控制台闭锁装置
3 PT断线闭锁 当母线PT断线时，装置将自动闭锁所有切换功能，发 PT断线和切换闭锁信号，面板切换闭锁等亮，并等待 人工复归。 4 母线PT检修压板及PT位置接点闭锁功能 快切柜内设有母线PT检修压板，当该压板断开或母线 PT的位置接点断开时，面板切换闭锁灯亮，装置将自 动闭锁切换功能，并发母线PT检修信号，并等待人工 复归。
事故切换功能：
事故切换指由发变组、高压厂变保护（或其它跳工作 电源开关的保护）接点起动，双向操作。事故切换有 两种方式可供选择。 1 事故串联切换 由保护接点起动，先跳开工作（备用）电源开关，在 确认工作（备用）电源开关已跳开且切换条件满足时 ，合上备用（工作）电源开关。 切换条件：快速、同期判别、残压及长延时切换。快 速切换不成功时自动转入同期判别、残压及长延时切 换。
2 电源开关偷跳
因各种原因（包括人为操作）引起工作电源开关误 跳开，装置可根据选定方式进行串联切换或同时切换 。 切换条件：快速、同期判别、残压及长延时切换。快 速切换不成功时自动转入同期判别、残压及长延时切 换。
WBKQ-01B型微机备用电源快速切换装置检修工艺规程
WBKQ-01B型微机备用电源快速切换装置检修工艺规程适合范围本规程规定了大唐信阳（华豫）发电厂WBKQ-01B型微机备用电源快速切换装置检修的周期、标准检修项目、大修的施工步骤及工艺质量标准，并附录了一些检修维护相关的知识，供了大唐信阳（华豫）发电厂检修工作使用，也可做发电机运行、检查人员参考。
规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DL/T 1073-2007 电厂厂用电快速切换装置通用技术条件DL/T 995-2006 继电保护和电网安全自动装置检验规程WBKQ-01B型微机备用电源快速切换装置说明书660MW微机厂用电快切装置规范.装置概况型号WBKQ-01B厂家国电南京自动化股份有限公司主要参数工作环境：环境温度：-10～+50℃相对湿度：5%～95%大气压力：86～106Kpa装置电源：额定电压：DC220V/DC110V允许偏差：-20%～+20%额定交流输入：交流电流：5A/1A交流电压：100 V频率：50Hz功率消耗：交流电压回路：不大于0.3V A/相交流电流回路：不大于0.3V A/相直流电源回路：不大于10W。
过载能力：交流电流回路：2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s。
交流电压回路：1.5倍额定电压，连续工作。
采样回路精确工作范围电流：0.2A～100.0A电压：0.5V～150.0V频率：30.0Hz～55.0Hz相角：0.0°～360.0°接点容量信号回路：载流容量2A 断弧容量60V A出口回路：DC220V 5A测量精度电流：1级电压：1级频率：≤0.1Hz相角：≤0.5°切换时间同时切换断电时间:10mS+备用开关合闸时间+用户设定延时串联切换断电时间:10mS+工作开关跳闸时间+备用开关合闸时间事件记录分辨率事件顺序记录（SOE）分辨率为1毫秒WBKQ-01B型微机厂用电快切装置设计说明装置配置：每台机组每一个厂用分支须配置一套独立的快切装置，正常手动切换为双向，事故自动切换为单向，只能从工作切向备用。
快速切换装置切换过程及原理分析
快速切换装置切换过程及原理分析摘要:论述了母线残压变化过程,并对母线残压和备用电源间的向量关系进行了分析。
介绍了快速切换装置的切换原理、切换方式及各切换方式的安全切换区间.结合具体的切换实例和数据,对切换过程进行了分析和计算.关键词：母线残压;备用电源；切换原理；快速切换0 引言在很多大型工业企业，如石化、钢铁等企业，供电的可靠性、连续性对企业具有非常重要的意义。
这些企业的用电设备一般以电动机为主,供电系统一般都有两个独立的供电电源，两路电源间可互为备用，也可一路工作、一路备用,当一路电源故障时,需要将负荷安全、快速地切换到另一路电源供电，以保证生产的连续性。
如何快速安全的在两路电源间切换，就显得尤为重要,快速切换装置正是为满足这一特殊要求而设计生产的。
1 切换原理分析要想实现安全、快速切换，必须分析切换中的物理量变化过程和实现原理。
两路电源间切换时，切换时间不能太长,不能长时间中断供电,否则即使切到备用电源供电，由于中断供电时间较长，设备已停止运转，生产将不能连续。
这对连续性要求很高的生产装置来说，没有多少实际意义。
而且，切换时必须考虑母线残压和备用电源间的相位、频差等关系。
若切换时残压和备用电源间的相位差较大,合闸时两者间的相角差刚好为180？，则合闸瞬间产生的合成电压很大，从而在电动机上产生非常大的转矩，可能造成电动机、联轴器、机械负载等设备损坏，这是我们不愿发生的.当外部电源因故中断后，假设母线上仅有一台电动机，外部输入这台电动机定子的电流将为零，转子电流将逐渐衰减，由于转子和负载的惯性以及电机磁场中储存的能量，转子转速将从断电前的运行速度逐渐减小，转子电流在定子绕组中反方向感应出电动势,形成反馈电压.当定子绕组和母线相连时,反馈电压就会反馈到母线上。
当多台电动机形成电动机群连接在同一段母线上时，由于各台电机容量、惯性、负载等情况不一样，在“惰行"运转时,一部分电机将表现出发电机特性，而另一部分电机表现出电动机特性，整个电动机群将在母线上形成合成电压，这就是我们常说的母线残压.它具有动态的频率、幅值、相位,其特性与电机类型、负载特性、负载惯性等很多因素有关.具体而言，母线上电动机负载的惯性越大，断电后母线频率衰减越慢，这对残压相位变化程度有直接影响。
微机厂用电快速切换装置说明书
1简介本装置选用INTEL96系列16位CPU芯片，为提高信号处理能力和实现全面功能，采用了双CPU结构。
CPU1处理模拟信号，其高速输入HIS的分辨率为1.33us，数据处理能力强大，使相差、频差的跟踪计算快速准确，完全满足厂用电同期鉴定和同期切换的要求；开关量及逻辑功能由CPU2处理，双CPU同时工作，可以保证立即响应外部信号，可靠进行切换和故障处理，实现切换的零等待。
本装置是PZH-1型厂用电源快切装置的换代产品，通过微机化，得到全面更新，参数设置直观方便，切换更为可靠，且功能齐全，可提供装置面板、控制台和上位机三种控制操作方式，便于实现微机化管理。
2使用说明2．1操作方式2．1．1利用装置面板上的按键、开关和液晶显示屏，可以设置参数、显示参数选择切换方式（自动/半自动、串联/并联）、打印切换记录和起动正常切换；发光二极管显示信号输入情况，并自保持显示（“复位”前）相应跳、合闸出口命令。
2．1．2通过控制台可以选择切换方式（串联/并联）和起动正常切换；关闭或开放出口及对装置进行复位。
2．1．3通过上位机的计算机标准窗口界面设置参数、“显示参数、实时监控、打印切换记录和起动正常切换。
2．2面板操作2．2．1功能选择2．2．1．1并联或串联方式端子X19、X20，短接为并联，断开为串联。
正常切换前，先选择好所要的切换方式（串联/并联）。
切换完毕后再转到事故切换所需的切换方式，以备事故切换。
2．2．1．2正常并联切换时全自动与半自动选泽“信号输出”插件开关拨在“全自动”位置，在正常并联切换时，手动起动后，装置自动完成切换全过程，开关拨在“半自动”位置，装置起动后，只合上一个电源，跳开另外一个电源的工作由人工来完成。
此功能在其它情况下无效。
2．2．1．3低压减载功能通过液晶显示屏和薄膜键盘设置，允许低压减载设置为“1”，禁止低压减载设置为“0”。
2．2．1．4同期捕捉功能通过液晶显示屏和薄膜键盘设置，允许同期捕捉设置为“1”，禁止同期捕捉设置为“0”。
继电保护整定计算公式(汇编)
继电保护整定计算公式汇编为进一步规范我矿高压供电系统继电保护整定计算工作.提高保护的可靠性快速性、灵敏性.为此.将常用的继电保护整定计算公式汇编如下：一、电力变压器的保护：1、瓦斯保护：作为变压器内部故障（相间、匝间短路）的主保护.根据规定.800KVA以上的油浸变压器.均应装设瓦斯保护。
（1）重瓦斯动作流速：0.7～1.0m/s。
（2）轻瓦斯动作容积：S b＜1000KVA：200±10%cm3；S b在1000～15000KVA：250±10%cm3；S b在15000～100000KVA：300±10%cm3；S b＞100000KVA：350±10%cm3。
2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。
包括平衡线圈I、II及差动线圈。
3、电流速断保护整定计算公式：（1）动作电流：I dz=K k×I(3)dmax2继电器动作电流：其中：K k—可靠系数.DL型取1.2.GL型取1.4；K jx —接线系数.接相上为1.相差上为 I(3)dmax2—变压器二次最大三相短路电流；K i—电流互感器变比；K u—变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值.其公式为：其中：K k—可靠系数.取3～6。
K jx —接线系数.接相上为1.相差上为；I1e—变压器一次侧额定电流；K i—电流互感器变比（2）速断保护灵敏系数校验：其中：I(2)dmin1—变压器一次最小两相短路电流；I dzj —速断保护动作电流值；K i—电流互感器变比4、过电流保护整定计算公式：（1）继电器动作电流：其中：K k—可靠系数.取2～3（井下变压器取2）。
K jx —接线系数.接相上为1.相差上为 I1e—变压器一次侧额定电流；K f—返回系数.取0.85；K i—电流互感器变比（2）过流保护灵敏系数校验：其中：I(2)dmin2—变压器二次最小两相短路电流I dzj —过流保护动作电流值；K i—电流互感器变比；K u—变压器的变比过流保护动作时限整定：一般取1～2S。
BDKQ系列电源快速切换装置技术资料[V1[1].2]
![BDKQ系列电源快速切换装置技术资料[V1[1].2]](https://img.taocdn.com/s3/m/fbcd0cea9b89680203d82564.png)
BDKQ 系列 电源快速切换装置
技术资料
北京北斗银河科技有限公司
Байду номын сангаас目
录
1 系统概述和装置特点 ................................................................................................................................................. 1 2 术语定义 ..................................................................................................................................................................... 3 2.1 切换初始状态 ..................................................................................................................................................... 3 2.2 切换起动方式 .................................................................................................................................................
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WBKQ-01B厂用电（微机备用电源）快速切换装置
1.1 产品概述
本装置主要适用于发电厂厂用电源之间的正常手动切换、事故切换、非正常工况切换及兼有独立的备用分支后加速、过流保护功能，该装置中采用了母线电压自动频率跟踪采样技术（有效测量范围为15～55Hz）及独特的软件测相技术，有效地提升了母线残压的测量精度，解决了硬件测相速度慢的缺陷，为厂用电源的安全可靠切换特别是事故切换提供有效保障。
1.2 主要特点
※ 32位单片机，运算速度快、性能稳定可靠
※高性能的14位A/D转换器，转换速度快
※自动频率跟踪技术，保证了装置在测幅、测频、测相时计算的有效性及高精确性
※高可靠性的现场可编程逻辑芯片（FPGA），简化电路、提高可靠性及灵活性※先进的SMT贴片封装技术
※320×240点阵超大屏幕中文液晶图形化显示
※超大容量存储芯片，可记录装置在切换过程中全部信息，可打印或上传计算机分析
※免维护设计理念，整装置无任何可调节的器件
※宽温适应能力，装置可在-20～+60℃环境下可靠安全运行
※高抗干扰性能
能满足：
IEC255-22-4快速瞬变Ⅳ级标准
IEC255-22-2 静电放电标准Ⅲ级
IEC255-22-2 抗高频干扰试验（共模2.5KV/差模1KV）
GB7261 电压冲击试验（5KV）
GB/T 17626.5 冲击（浪涌）抗扰度试验Ⅲ级
GB/T 14598.9-1995辐射电磁场干扰试验Ⅲ级
1.3 主要技术数据
※装置电源：DC220V或110V （-20% ～ +15%）
※额定交流参数：电压100V 频率50HZ
※功率消耗：
直流回路：不大于10W
交流电压回路：不大于0.3VA/相
交流电流回路：不大于0.3VA/相
※过载特性：
交流电流回路
2倍额定电流下装置可连续运行
10倍额定电流下装置可连续运行10S
40倍额定电流下装置可连续运行1S
交流电压回路
1.5倍额定电压下装置可连续运行
※采样回路精确工作范围：
电流：0.2A ～ 100.0A
电压：0.5V ～ 150.0V
频率：15.0HZ ～ 55.0HZ
相角：0.0°～360.0°
※接点容量：
信号回路：载流容量2A 断弧容量60VA
出口回路：DC220V 5A
※测量精度：
电流（电压）：≤2％
频率：≤0.1HZ
相角：≤0.2°
※切换时间：
同时切换最小断电时间：10mS+（备用开关合闸时间+用户设定延时）-工作开关跳闸时间
串联切换断电时间：10mS+工作开关跳闸时间+备用开关合闸时间事件记录（SOE）分辨率： 1mS
1.4 主要功能配置
※正常情况下实现工作、备用电源之间的手动双向切换
※故障及非正常情况下实现工作至备用电源的单向切换
※快速、同期捕捉、残压、长延时四种切换方式可选择
※电流辅助判据的引入可有效防止工作分支辅助接点接触不良时装置误启动及保证装置的正确解耦
※独特的电压闭锁功能，可在母线电压下降较大时闭锁切换，有效防止启备变保护因非重要辅机同时启动时因起动电流过大而误动
※独立的备用分支后加速及过流保护功能
※二段式定时限低电压减载功能
※起备变高压侧开关热备用/冷备用方式可供选择
※母线PT小车检修时自动闭锁与母线电压相关的功能
※ PT断线报警及其他多种闭锁功能
※完善的故障录波功能，1000条历史事件循环记录，分辨率为1ms，可记录6秒切换过程中的各种幅值及波形
※自动上电打印功能
※ GPS对时及多种通信方式
1.5装置尺寸
宽×高×深＝450×177.5×290 mm
1.6 订货要求
※额定交直流参数
※组屏方式
※一次电气主接线图。
