120th全高炉煤气蓄热式推钢加热炉的设计论文
毕业设计(论文)任务书课题名称120t/h全高炉煤气蓄热式推钢加热炉的设计毕业设计（论文）的工作容:1.加热炉在轧钢生产中的地位与作用；2.高温空气燃烧发展概况、应用与意义；3.文献综述（含两份英文资料）；4.120t/h全高炉煤气蓄热式推钢加热炉的设计方案与计算；5.工程制图；6.一篇英文资料的翻译；目录摘要错误!未定义书签。
Abstract错误!未定义书签。
1.文献综述21.1连续式加热炉21.1.1 连续式加热炉与其分类21.1.2 连续式加热炉的的发展31.1.3高炉煤气在轧钢加热炉上的应用41.1.4 连续加热炉节能途径和措施71.2 高温空气燃烧技术91.2.1高温空气燃烧技术的原理与研究91.2.2蓄热式燃烧技术实际应用中几个问题的探讨121.2.3高温空气燃烧技术的应用142.蓄热式推钢加热炉的设计和计算162.1 技术数据162.2 设计计算172.2.1 燃料燃烧计算172.2.2 炉膛热交换计算182.3 炉体与水管的热损失202.3.1 炉膛个部分用耐火材料与尺寸202.3.2 炉底水管尺寸与数量的确定232.4 金属加热计算262.4.1 钢坯的均热时间与温度参数272.4.2 加热段与预热段的加热时间272.5 炉子主要尺寸确定302.5.1炉子长度计算302.5.2 炉子操作参数322.6 炉膛热平衡与燃料消耗计算322.6.1 预热段322.6.2加热段342.6.3 均热段342.6.4 炉膛热平衡342.7 供热系统352.7.1 蓄热式燃烧系统352.7.2 烧嘴的选择几燃料分配35结论36致错误!未定义书签。
参考文献37英文翻译错误!未定义书签。
1.文献综述1.1连续式加热炉1.1.1 连续式加热炉与其分类连续式加热炉是轧钢行业中重要的工艺生产设备之一。
钢坯由炉尾装入，边前进边加热，被加热到所需要的温度后，经过钢口出炉，在沿着辊道送往轧钢机。
连续式加热炉的工作是连续的，钢坯在炉靠着推钢机的推力沿着炉底的滑道不断地向前移动，加热后不断的排出。
th推钢式连续加热炉设计论文
毕业设计(论文)任务书课题名称产量120t/h（混合煤气）推钢式连续加热炉设计学院专业班级热能与动力工程042班姓名学号049014196毕业设计（论文）的工作内容:（1）文献调研（2）炉子热工计算，用计算机进行（3）绘图：用autocad绘出加热炉的三视图（4）设计说明书（5）翻译与课题有关的外文文献一篇起止时间：2008年3月20日至2008年6月20日共周指导教师签字系主任签字院长签字加热能力为120吨/小时加热炉设书摘要论文开始就工业炉的历史，现在的状况和其发展方向做了陈述，着重对工业炉的结构以及工业炉的操作制度，节能技术改进和“三高一低”理论的介绍，接着对工业炉的配套设备及烧嘴，换热器，烟囱等的相关结构和选用进行分析陈述。
然后对120吨/小时的推钢式加热炉的设计计算。
本文设计的加热炉是三段式推钢加热炉，在设计的参数选择上体现了“三高一低”的理论，并对该加热炉一些技术和经济指标进行评述。
关键字：工业炉节能“三高一低”AbstractThe paper started on the industry stove's history, present's condition and its development direction has made the statement, emphatically to industry stove's structure as well as industry stove's operating duty, energy conservation technical change and “three high one low” theory introduction, then to the industry stove's supplementary equipment and the burner nozzle, the heatinterchanger, the chimney and so on related structure and selected carries on the analysis statement. Then pushes the steel type heating furnace's design calculation to120 tons/hour.this article designs the heating furnace is the triad pushes the steel heating furnace, has manifested “three high one low” the theory in the design parameter ch oice, and carries on the narration to this heating furnace some technologies and the economic indicator.Key words: Industry stove Energy conservation“three high one low”目录文献综述 (6)1.1.工业炉的发展史 (6)1.2.工业炉的基本类型 (6)1.2.1 火焰炉结构 (7)1.2.1.1 火焰炉的组成 (8)1.2.1.2现代推钢式连续加热炉 (11)1.3.燃烧系统及其控制 (13)1.3.1 烧嘴及其分布 (13)1.3.2 燃烧控制技术 (13)1.4.排烟系统 (15)1.4.1烟道 (15)1.4.2 烟囱 (15)1.4.2.1 排烟方式 (16)1.4.3 换热器及其保护 (16)1.4.4 炉膛压力控制 (16)1.5.工业炉的节能 (17)1.5.1 工业炉节能的几个措施 (17)1.5.2 燃料炉的节能 (18)1.5.3 加热工艺设计节能 (19)1.5.3.1 常规加热工艺规程节能 (19)1.5.4结论 (20)1.6 推钢机的结构特点及应用 (20)1.6.1 推钢机种类 (20)1.6.2 双机架齿轮齿条式推钢机结构及特点 (20)1.7加热炉耐火材料的选用 (21)1.7.1 使用性能 (21)1.7.1.1 热性能 (21)1.7.1.2 其它特殊性能要求 (23)1.7.2 工艺性能 (23)1.7.3 加热炉内衬选材方案的评价 (23)1.7.4 结论 (24)1.8 工业炉的发展方向 (24)1.8.1“三高一低”理论 (26)1.8.2 “三高一低”理论的技术基础 (26)2.1设计任务： (28)2.2热工计算 (28)2.2.1燃料燃烧计算 (28)2.2.2炉膛热交换计算 (30)2.2.3 金属加热计算 (32)2.2.3.1 钢坯的均热时间及温度参数 (33)2.2.3.2 加热段炉气温度 (34)2.2.3.3 燃料利用系数及预热段加热时间 (34)2.2.3.4 各段金属加热时间 (37)2.2.4 炉子主要尺寸计算 (38)2.2.4.1 炉子长度计算 (38)2.2.4.2 炉门数量和尺寸的确定 (39)2.2.5炉膛热平衡与燃料消耗量计算 (41)2.2.5.1炉膛热收入Q入 (41)2.2.5.2炉膛热支出Q出 (41)2.2.5.3炉膛热平衡与燃料消耗量 (46)2.2.5.4炉子工作指标 (46)2.2.6 烧嘴的选用 (46)2.2.7空气换热器设计计算 (48)2.2.8.空气管路阻力损失计算及鼓风机选择 (56)2.2.9烟道阻力损失及烟囱计算（引风机选择） (62)结论 (67)附录：英文翻译及原文 (69)文献综述前言高产、优质、低耗、低成本、低污染反映了轧钢加热炉的综合技术经济指标，用少投入实现产能的最大化，是企业和热工工作者的追求目标，亦是轧钢加热炉的发展趋向。
（完整版）加热炉设计毕业设计
（完整版）加热炉设计毕业设计毕业设计（论文）说明书课题名称：加热炉设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期： -指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
大学本科冶金专业加热炉设计毕业设计

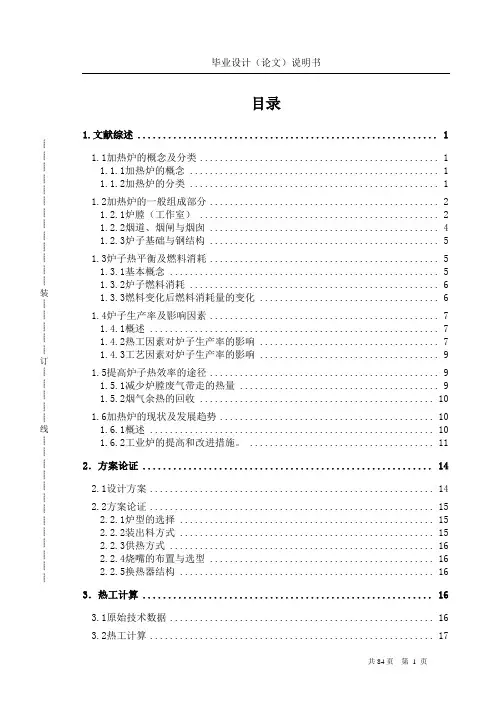

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录1.文献综述 (1)1.1加热炉的概念及分类 (1)1.1.1加热炉的概念 (1)1.1.2加热炉的分类 (1)1.2加热炉的一般组成部分 (2)1.2.1炉膛（工作室） (2)1.2.2烟道、烟闸与烟囱 (4)1.2.3炉子基础与钢结构 (5)1.3炉子热平衡及燃料消耗 (5)1.3.1基本概念 (5)1.3.2炉子燃料消耗 (6)1.3.3燃料变化后燃料消耗量的变化 (6)1.4炉子生产率及影响因素 (7)1.4.1概述 (7)1.4.2热工因素对炉子生产率的影响 (7)1.4.3工艺因素对炉子生产率的影响 (9)1.5提高炉子热效率的途径 (9)1.5.1减少炉膛废气带走的热量 (9)1.5.2烟气余热的回收 (10)1.6加热炉的现状及发展趋势 (10)1.6.1概述 (10)1.6.2工业炉的提高和改进措施。
