LLC半桥谐振开关电源原理介绍与逆变电路
llc谐振半桥软开关
llc谐振半桥软开关LLC谐振半桥软开关是一种常见的电路拓扑结构，用于直流至交流（DC-AC）电力转换。
它是由两个互补的功率开关器件组成，通常为MOSFET或IGBT。
本文将介绍LLC谐振半桥软开关的工作原理、优缺点以及应用领域。
LLC谐振半桥软开关的工作原理如下：当输入电压施加到半桥拓扑电路时，两个功率开关器件交替导通，以实现电流的流动。
在开关器件导通期间，电感和电容组成的谐振网络会产生谐振电流，从而提供能量给负载。
当开关器件关断时，能量会从谐振网络中传递到负载。
通过控制开关器件的导通和关断时机，可以实现对输出电压和电流的精确控制。
LLC谐振半桥软开关的优点之一是高效率。
由于谐振网络的存在，开关器件在导通和关断时的电压和电流变化较小，从而减小了开关损耗。
此外，LLC谐振半桥软开关还具有较低的电磁干扰和噪音产生，可以满足对噪声要求较高的应用场景。
另一个优点是高频操作。
由于谐振网络的存在，LLC谐振半桥软开关可以在高频范围内工作，从而实现更小体积和更高功率密度。
这使得LLC谐振半桥软开关特别适用于电力电子转换器和高频变换器等领域。
LLC谐振半桥软开关还具有较好的动态特性。
由于谐振网络的存在，开关器件的导通和关断时的电压和电流变化较缓慢，从而减小了开关过渡过程中的电压和电流波动，提高了系统的稳定性和可靠性。
然而，LLC谐振半桥软开关也存在一些缺点。
首先是设计复杂性高。
由于开关器件、谐振网络和控制电路之间的相互影响，LLC谐振半桥软开关的设计需要考虑多个因素，并进行精确的参数匹配。
此外，谐振网络中的电感和电容元件也会增加系统的成本和体积。
LLC谐振半桥软开关在电力电子领域有广泛的应用。
它可以用于电力变换器、电力因数校正器以及太阳能逆变器等领域。
在这些应用中，LLC谐振半桥软开关可以实现高效率的电能转换，提高系统的性能和可靠性。
总结起来，LLC谐振半桥软开关是一种常见的电路拓扑结构，具有高效率、高频操作和较好的动态特性等优点。
LLC谐振半桥工作原理
精心整理页脚内容LLC 谐振半桥工作原理引言随着开关电源的发展，软开关技术得到了广泛的发展和应用，已研究出了不少高效率的电路拓扑，主要为谐振型的软开关拓扑和PWM 型的软开关拓扑。
近几年来，随着半导体器件制造技术的发展，开关管的导通电阻，寄生电容和反向恢复时间越来越小了，这为谐振变换器的发展提供了又一次机遇。
对于谐振变换器来说，如果设计得当，能实现软开关变换，从而使得开关电源具有较高的效率。
LLC 谐振变换器实际上来源于不对称半桥电路，后者用调宽型(PWM)控制，而LLC 谐振是调频型（PFM ）。

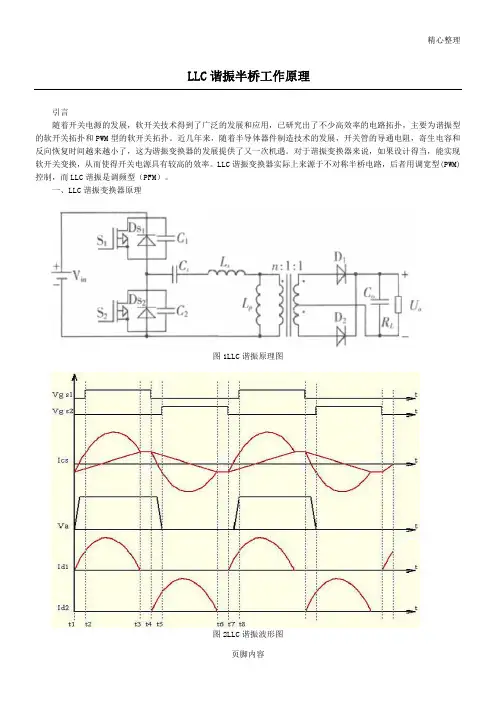

一、LLC 谐振变换器原理图1LLC 谐振原理图图2LLC 谐振波形图精心整理页脚内容图1和图2分别给出了LLC谐振变换器的电路图和工作波形。
图1中包括两个功率MOSFET（S1和S2），其占空比都为0.5；谐振电容Cs，副边匝数相等的中心抽头变压器Tr，Tr的漏感Ls，激磁电感Lm，Lm在某个时间段也是一个谐振电感，因此，在LLC谐振变换器中的谐振元件主要由以上3个谐振元件构成，即谐振电容Cs，电感Ls和激磁电感Lm；半桥全波整流二极管D1和D2，输出电容Cf。
LLC变换器的稳态工作原理如下：1）（t1，t2）当t=t1时，S2关断，谐振电流给S1的寄生电容放电，一直到S1上的电压为零，然后S1的体内二级管导通。
此阶段D1导通，Lm上的电压被输出电压钳位，因此，只有Ls和Cs参与谐振。
2）（t2，t3）当t=t2时，S1在零电压的条件下导通，变压器原边承受正向电压；D1继续导通，S2及D2截止。
此时Cs和Ls参与谐振，而Lm不参与谐振。
3）（t3，t4）当t=t3时，S1仍然导通，而D1与D2处于关断状态，Tr副边与电路脱开，此时Lm，Ls和Cs一起参与谐振。
实际电路中Lm>>Ls,因此，在这个阶段可以认为激磁电流和谐振电流都保持不变。
4）（t4，t5）当t=t4时，S1关断，谐振电流给S2的寄生电容放电，一直到S2上的电压为零，然后S2的体内二级管导通。
LLC谐振半桥工作原理
LLC谐振半桥工作原理1.开关转换状态：当开关S1和S3导通，开关S2和S4断开时，输入电源的电能通过变压器T1输入到谐振电感L上，在谐振电容C的作用下形成谐振回路。
此时，谐振电感L的电流上升，同时谐振电容C的电压下降。
2.能量存储：当谐振电感L的电流上升到峰值后，开关S1和S3关闭，开关S2和S4导通。
此时，谐振电感L的电能转移到谐振电容C中，谐振电容C的电压上升，同时谐振电感L的电流下降。
这个过程将电能存储到谐振电容C中，以便后续的能量转换。
3.能量转换：当谐振电感L的电流下降到零后，开关S1和S3再次导通，开关S2和S4关闭。
此时，存储在谐振电容C中的能量通过变压器T1输出到负载上。
这个过程就完成了电能的转换。
LLC变压器计算公式：在进行LLC变压器的设计时，需要考虑变压器的输入电压VIN、输出电压VOUT、工作频率f以及转换效率η等参数。
1.计算变压器变比N：根据输入电压和输出电压的关系可以得到：VIN/VOUT=N2.计算变压器的参数：根据变压器的设计需求和电气性能，可以选择合适的N值，然后计算变压器的主要参数：- 额定电流I: 计算公式为I = (Pout/VOUT)/η-额定电流密度J:计算公式为J=I/A-铜损耗Pc:计算公式为Pc=I^2R，其中R为变压器的总电阻3.计算变压器的湿度和温度：根据变压器的环境和工作条件，可以计算变压器的温度和湿度，并根据相关的标准进行验证和调整。
总结：LLC谐振半桥具有高效率、低功耗和高性能的特点，适用于各种开关电源的应用场合。
在设计LLC变压器时，需要考虑输入电压、输出电压、工作频率和转换效率等参数，通过计算变压器的变比和主要参数来满足设计需求。
同时，还需要考虑变压器的湿度和温度等环境因素，以确保变压器的可靠性和稳定性。
llc谐振开关电源电路原理

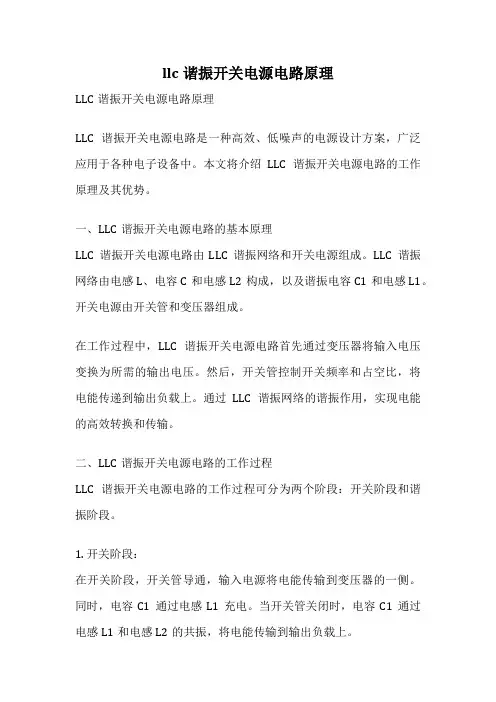

llc谐振开关电源电路原理LLC谐振开关电源电路原理LLC谐振开关电源电路是一种高效、低噪声的电源设计方案，广泛应用于各种电子设备中。
本文将介绍LLC谐振开关电源电路的工作原理及其优势。
一、LLC谐振开关电源电路的基本原理LLC谐振开关电源电路由LLC谐振网络和开关电源组成。
LLC谐振网络由电感L、电容C和电感L2构成，以及谐振电容C1和电感L1。
开关电源由开关管和变压器组成。
在工作过程中，LLC谐振开关电源电路首先通过变压器将输入电压变换为所需的输出电压。
然后，开关管控制开关频率和占空比，将电能传递到输出负载上。
通过LLC谐振网络的谐振作用，实现电能的高效转换和传输。
二、LLC谐振开关电源电路的工作过程LLC谐振开关电源电路的工作过程可分为两个阶段：开关阶段和谐振阶段。
1. 开关阶段：在开关阶段，开关管导通，输入电源将电能传输到变压器的一侧。
同时，电容C1通过电感L1充电。
当开关管关闭时，电容C1通过电感L1和电感L2的共振，将电能传输到输出负载上。
2. 谐振阶段：在谐振阶段，开关管关闭，电感L1和电感L2之间的电能开始谐振。
谐振电压和电流在电感L和电容C的共振作用下，形成高频交流信号。
通过调节电感L和电容C的数值，可以实现输出电压和电流的稳定控制。
三、LLC谐振开关电源电路的优势LLC谐振开关电源电路相比传统的开关电源具有以下优势：1. 高效性：LLC谐振开关电源电路利用谐振网络的特性，实现了高效率的能量转换和传输，显著提高了能源利用率。
2. 低噪声：由于谐振频率高于人耳可听到的范围，LLC谐振开关电源电路工作时产生的噪声较低，有利于提高电子设备的使用体验。
3. 宽输入电压范围：LLC谐振开关电源电路的谐振网络可以适应宽范围的输入电压变化，提供稳定的输出电压，适用于各种电源输入条件。
4. 稳定性好：LLC谐振开关电源电路具有较好的稳定性和抗干扰能力，能够有效应对电网波动和负载变化等外部干扰。
llc谐振半桥软开关
llc谐振半桥软开关LLC谐振半桥软开关是一种应用广泛的功率电子器件，常用于交流电-直流电转换、电力传输和能量转换等领域。
本文将介绍LLC谐振半桥软开关的工作原理、特点以及应用。
一、工作原理LLC谐振半桥软开关由LLC谐振电路和半桥电路组成。
LLC谐振电路由电容C、电感L和电阻R构成，半桥电路由两个开关管S1、S2和两个二极管D1、D2构成。
在工作时，LLC谐振电路和半桥电路相互配合，实现对输入交流电的转换。
当输入交流电通过LLC谐振电路时，电容C和电感L会形成谐振回路，使得电流呈谐振波形。
此时，开关管S1、S2会根据控制信号的变化进行开关操作，实现对电流的调节。
具体而言，当S1导通，S2关断时，电流从输入端流向输出端；当S1关断，S2导通时，电流从输出端流向输入端。
通过不断切换开关管的导通状态，可以实现对电流的正负半周的控制。
二、特点1. 高效性：LLC谐振半桥软开关利用谐振电路，使得电流呈谐振波形，减少了开关管的开关损耗，提高了系统的整体效率。
2. 高稳定性：谐振电路可以调整电流的频率和振幅，使得系统对输入电压和负载的波动具有较好的适应性，提高了系统的稳定性。
3. 高精度：LLC谐振半桥软开关可以实现对电流的精确控制，满足不同应用场景的需求。
4. 低噪声：由于谐振电路的存在，LLC谐振半桥软开关在工作时产生的噪声较小，不会对周围环境和其他设备造成干扰。
三、应用1. 电力传输：LLC谐振半桥软开关广泛应用于电力传输系统中，可以实现对交流电的高效转换和传输，提高能源利用率。
2. 电动汽车充电桩：LLC谐振半桥软开关可以实现对交流电到直流电的转换，适用于电动汽车充电桩中，提供高效快速的充电服务。
3. 太阳能逆变器：LLC谐振半桥软开关可以实现对太阳能电池板输出的直流电到交流电的转换，适用于太阳能逆变器系统中，将太阳能转化为可用的电能。
4. 工业电源：LLC谐振半桥软开关可以实现对工业电源的稳定输出，适用于工业设备的供电需求。
LLC谐振半桥工作原理LLC变压器计算公式
LLC谐振半桥工作原理LLC变压器计算公式LLC谐振半桥拓扑由两个MOSFET开关、一个电感、两个电容和一个变压器组成。
当MOSFET管1打开时，电流从电压源流入变压器，此时电感储存了能量。
当MOSFET管1关闭时，储存在电感中的能量通过电容C1释放，产生谐振振荡。
在振荡过程中，电容C1和电感L之间会交换能量，电容C2也会参与能量交换。
此时，MOSFET管2闭合，电感和电容C2中的能量被传递到输出负载。
在LLC谐振半桥结构中，变压器起到了电能传输和电压转换的作用。
通过变压器的绕组比例选择，可以实现输入电压到输出电压的变换。
变压器的绕组匝比选择要根据具体的应用需求来确定。
LLC变压器的计算公式是根据变压器的输入功率和输出功率来计算的。
变压器的输入功率和输出功率之间存在一定的功率损耗，这些损耗包括铜损和铁损。
铜损是指由于电流通过导线和绕组产生的电阻导致的功率损耗，铁损是指由于变压器磁芯材料的磁滞特性导致的功率损耗。
变压器的输入功率可以通过测量输入电压和电流得到，输出功率可以通过测量输出电压和电流得到。
变压器的效率可以通过输出功率和输入功率之比来计算，一般标称效率在90%以上。
LLC变压器计算公式如下：1.计算输入功率：输入功率=输入电压×输入电流2.计算输出功率：输出功率=输出电压×输出电流3.计算损耗功率：损耗功率=输入功率-输出功率4.计算效率：效率=输出功率/输入功率×100%以上是LLC谐振半桥工作原理和LLC变压器的计算公式的详细介绍，希望能对您有所帮助。
半桥LLC工作原理
半桥LLC工作原理一、引言半桥LLC是一种常用的电路拓扑结构，广泛应用于电力电子领域，特别是在变换器和逆变器中。
本文将介绍半桥LLC的工作原理及其在电力电子领域的应用。
二、半桥LLC的结构半桥LLC由一个半桥逆变器和一个LLC谐振电路组成。
半桥逆变器由两个开关管组成，用于将直流电压转换为交流电压。
LLC谐振电路则由电感、电容和电阻组成，用于实现电压的谐振和稳定。
三、工作原理1. 开关管工作时，半桥逆变器将直流电压转换为高频交流电压。
其中一个开关管导通，另一个关闭，通过不同的导通方式，可以控制输出电压的大小和频率。
2. 转换后的交流电压经过谐振电路，实现电压的谐振和稳定。
谐振电路由电感、电容和电阻组成，通过调节电感和电容的数值，可以实现不同的谐振频率和电压稳定度。
3. 通过控制半桥逆变器的开关管导通和关闭的时机，可以实现输出电压的调节和控制。
四、工作原理分析1. 谐振特性：半桥LLC的谐振电路具有较好的谐振特性，可以实现高效率的能量转换。
谐振电路通过电感和电容的振荡，将能量存储在电感中，再通过开关管的控制，将能量传递给输出负载。
2. 零电压切换：半桥LLC的开关管在导通和关闭的过程中，可以实现零电压切换。
这意味着在开关管切换时，电流和电压都接近于零，可以减少开关损耗和电磁干扰。
3. 输出电压调节：通过调节半桥逆变器的开关管导通和关闭的时机，可以实现输出电压的调节。
控制开关管的导通时间可以改变输出电压的幅值，控制开关管的关闭时间可以改变输出电压的频率。
4. 电压稳定性：半桥LLC的谐振电路具有较好的电压稳定性。
谐振电路通过电感和电容的振荡，实现电压的稳定输出。
同时，通过控制开关管的导通和关闭的时机，可以实现电压的精确控制。
五、应用领域半桥LLC广泛应用于电力电子领域，特别是在变换器和逆变器中。
其主要应用包括：1. 变换器：半桥LLC可以将直流电压转换为交流电压，并实现电压的调节和控制。
在电力系统中，变换器常用于电能的转换和配电。
LLC谐振半桥原理
LLC谐振半桥原理LLC谐振半桥是一种常见的谐振拓扑结构，它由LLC谐振电路和半桥逆变器组成。
LLC谐振电路通过控制功率器件的开关状态来实现能量从输入到输出的转换。
而半桥逆变器则通过改变开关管的导通与关断来改变输出波形的相位。
1.输入端：输入端接入交流电源，其交流电压经过整流、滤波等处理后得到直流电压。
这个直流电压需要在一定的范围内，以供电路正常工作。
2.LLC谐振电路：谐振电路由一个电感L、一个电容C和一个电阻R组成。
其工作原理是在开关管导通时，电感L储存能量，当开关管关断时，电感L释放能量，通过电容C和电阻R将能量转换为输出电压。
电感L与电容C形成谐振回路，通过调节电容C和电感L的值，可以实现不同的谐振频率。
3.控制电路：控制电路用于控制开关管的导通与关断，以控制输出波形的相位和输出功率。
控制电路通常由控制芯片、隔离变压器、误差放大器、比较器、驱动器等组成。
4.半桥逆变器：半桥逆变器由两个开关管组成，这两个开关管交替导通与关断，通过改变开关管的导通与关断时间，可以实现输出波形的控制。
半桥逆变器的输出通过输出变压器进行隔离和变压，输出波形可调节为正弦波、方波等。
LLC谐振半桥的工作原理是在输入端的交流电压经过整流、滤波之后，进入谐振电路进行谐振。
开关管根据控制电路的信号进行导通与关断，谐振电路将能量转换为输出电压。
通过半桥逆变器的控制，可以实现输出波形的控制。
1.高效率：LLC谐振电路使得功率器件的开关损耗降低，减少了功率损耗。
谐振拓扑结构采用了谐振回路，提高了能量转换效率。
2.高频率：LLC谐振半桥可以支持高频率运行，提高了系统的功率密度和体积。
高频率运行还可以减小输出过渡过程的时间，提高系统的响应速度。
3.输出波形可调：通过调节控制电路和半桥逆变器，可以实现输出波形的控制，使得输出波形变得更加准确和稳定。
4.适应性强：LLC谐振半桥可以适应不同的输入电压变化，并能够提供稳定的输出电压。
同时，谐振拓扑结构可以适应不同的功率需求，适用于多种应用领域。
llc谐振半桥电路分析及设计
LLC谐振半桥电路分析与设计一、简介在传统的开关电源中，通常采用磁性元件实现滤波，能量储存和传输。
开关器件的工作频率越高，磁性元件的尺寸就可以越小，电源装置的小型化、轻量化和低成本化就越容易实现。
但是，开关频率提高会相应的提升开关器件的开关损耗，因此软开关技术应运而生。
要实现理想的软开关，最好的情况是使开关在电压和电流同时为零时关断和开通(ZVS，ZCS)，这样损耗才会真正为零。
要实现这个目标，必须采用谐振技术。
二、LLC串联谐振电路根据电路原理，电感电容串联或并联可以构成谐振电路，使得在电源为直流电源时，电路中得电流按照正弦规律变化。
由于电流或电压按正弦规律变化，存在过零点，如果此时开关器件开通或关断，产生的损耗就为零。
下边就分析目前所使用的LLC谐振半桥电路。
基本电路如下图所示：A图2.1 LLC谐振半桥电路其中Cr，Lr，Lm构成谐振腔（Resonant tank），即所谓的LLC，Cr起隔直电容的作用，同时平衡变压器磁通，防止饱和。
2.1 LLC电路特征（1）变频控制（2）固定占空比50％（3）在开关管轮替导通之间存在死区时间（Dead Time），因此Mosfet可以零电压开通（ZVS）,二次侧Diode可以零点流关断，因此二极管恢复损耗很小（4）高效率，可以达到92％+（5）较小的输出涟波，较好的EMI2.2方波的傅立叶展开对于图2.1的半桥控制电路，Q1,Q2在一个周期内交替导通，即占空比为50％。
所以V A为方波，幅值等于Vin，其傅立叶级数展开为公式1其基波分量为公式2其中fsw为开关频率，Vi.FHA（t）为谐振腔输入方波电压的基波分量。
相应地，谐振腔输出电压（即理想变压器输出）也为方波公式3其基波分量为公式4其中为输出电压相对输入电压的相移，实际上为零。
2.3 FHA 电路模型将图2.1所示电路的非线性电路做等效变换，可以得到下图：图2.2 FHA 谐振电路双端口模型FHA（First harmonic approximation）：一次谐波近似原理。
llc谐振半桥工作原理
llc谐振半桥工作原理
LLC谐振半桥是一种常用的电力控制拓扑结构，用于将高频
谐振电路与半桥功率输出级联，以实现高效的电力转换。
下面是LLC谐振半桥的工作原理：
1. 谐振电路：LLC谐振电路由电容器、电感器和谐振电容组成。
电容器存储电能，电感器储存磁能，并协同工作以形成谐振环路。
在工作周期的正半周期，电容器被充电，储存电能；在负半周期，电容器会放电，电能通过电感器传输到负载。
2. 调制和控制：在LLC谐振半桥中，使用PWM（脉宽调制）技术对半桥开关进行调制和控制。
PWM控制器会生成一系列
脉冲信号，控制半桥中的开关管的导通和截止。
通过改变脉冲的占空比，可以调整输出电压和电流的大小。
3. 谐振和转换：在工作周期的正半周期，半桥输入端的直流电源通过开关管驱动变压器，产生高频交流输出信号。
这个过程产生的高频交流信号与谐振电路的谐振频率匹配，从而实现谐振和转换。
4. 输出：通过变压器将高频交流信号转换为所需的电压和电流，并输出给负载。
通过PWM调制控制，可以实现对输出电压和
电流的精确控制和调节。
总结：LLC谐振半桥工作原理是利用谐振电路和半桥拓扑结
构相互协作，实现高效的电力转换。
谐振电路存储电能和磁能，
而半桥拓扑结构完成功率输出。
通过PWM调制控制，可以精确控制输出电压和电流的大小。
llc谐振逆变技术
llc谐振逆变技术LLC谐振逆变技术（LLC Resonant Inverter Technology）是一种用于电力转换的高效能技术。
它采用了LLC谐振拓扑结构，结合了电感、电容和开关元件，能够实现高效能的电能转换。
本文将介绍LLC谐振逆变技术的原理、优势和应用领域。
LLC谐振逆变技术的原理主要基于LLC谐振拓扑结构。
LLC谐振拓扑是一种三阶谐振拓扑，由谐振电容、谐振电感和变压器构成。
通过控制开关管的开关时间和频率，使得LLC谐振电路在谐振频率上工作，从而实现高效的电能转换。
LLC谐振逆变器通过控制开关管的开关时间和频率，使得电能能够以最佳的方式从输入端转换到输出端，最大限度地减少功率损耗。
LLC谐振逆变技术相比传统的逆变技术具有多个优势。
首先，LLC 谐振逆变技术能够实现高效能的电能转换。
由于谐振电路的存在，LLC谐振逆变器能够实现零电压开关（ZVS）和零电流开关（ZCS）操作，从而降低开关管的开关损耗。
其次，LLC谐振逆变技术具有较高的电能转换效率。
通过合理设计谐振电路的参数，可以使得转换效率接近理论极限。
此外，LLC谐振逆变技术还具有较低的电磁干扰和噪音，能够满足电力转换的高要求。
LLC谐振逆变技术在多个领域有着广泛的应用。
首先，它被广泛应用于太阳能和风能等可再生能源的电力转换系统中。
LLC谐振逆变器能够实现高效能的电能转换，使得可再生能源的利用率更高。
其次，LLC谐振逆变技术在电动车充电桩和电动汽车电力系统中也有着重要的应用。
由于LLC谐振逆变器具有高效能和高转换效率的特点，能够满足电动车快速充电和高功率输出的需求。
此外，LLC谐振逆变技术还广泛应用于工业控制系统、电力传输和配电系统等领域。
总结一下，LLC谐振逆变技术是一种高效能的电力转换技术，通过LLC谐振拓扑结构实现高效能的电能转换。
它具有高效能、高转换效率和低电磁干扰等优势，并在可再生能源、电动车充电桩和工业控制系统等多个领域有着广泛的应用。
LLC半桥谐振开关电源原理介绍与逆变电路
LLC半桥谐振开关电源原理介绍与逆变电路LLC半桥谐振开关电源（LLC Half-Bridge Resonant Switching Power Supply）是一种高效率、高性能的电力转换器，常用于工业、通信和消费电子设备中。
本文将介绍LLC半桥谐振开关电源的基本工作原理，并探讨逆变电路的应用。
一、LLC半桥谐振开关电源原理1.输入电路：输入电路通常由电源电网和整流器组成。
电源电网通常是交流电，而整流器将交流电转换为直流电，为开关转换器提供输入电源。
2.开关转换器：开关转换器是LLC半桥谐振开关电源的核心部分，负责将输入直流电转换为高频交流电，并控制输出直流电的电压和电流。
开关转换器包括两个开关和一些电容和电感元件。
-开关：开关通常是MOSFET（金属氧化物半导体场效应晶体管）或IGBT（绝缘栅双极性晶体管），用于控制电流的通断。
-电容和电感：电容和电感元件形成谐振电路，通过调节电容和电感的数值，可以实现电流和电压的转换。
3.输出电路：输出电路通常由滤波器和稳压器组成。
滤波器使得输出电流更加稳定，稳压器则使得输出电压恒定。
在LLC半桥谐振开关电源中，开关转换器的关键是谐振电路的设计。
通过调节电容和电感的数值，使得谐振频率与输入电流的频率相匹配，从而实现能量的高效传输。
二、逆变电路的应用逆变电路是一种将直流电转换为交流电的电力转换器。
逆变电路在很多应用中都有广泛的应用，如太阳能发电和电动车充电器等。
逆变电路有两种常见的类型：交流逆变器和直流逆变器。
1.交流逆变器：交流逆变器将直流电转换为交流电，常用于太阳能发电，将太阳能电池板产生的直流电转换为交流电。
-单相交流逆变器：将单相直流电转换为单相交流电。
-三相交流逆变器：将三相直流电转换为三相交流电。
2.直流逆变器：直流逆变器将直流电转换为交流电，常用于电动车充电器等应用。
逆变电路的工作原理与LLC半桥谐振开关电源类似。
通过调节开关的通断状态，控制直流电的流动，实现交流电的输出。
LLC谐振半桥工作原理
LLC谐振半桥工作原理LLC谐振半桥由三个主要部分组成：全桥逆变器、谐振电感和谐振电容。
在工作中，输入的直流电压通过全桥逆变器转换为交流电压，并通过谐振电感和谐振电容实现对输出电压的滤波。
谐振电感和谐振电容之间的谐振频率可以通过调整电感和电容的数值来实现。
首先，让我们来看看全桥逆变器的工作原理。
全桥逆变器由四个开关管组成，每个开关管由一个开关管和一个反向并联二极管组成。
开关管在工作中以一个特定的频率进行开关，从而产生一个脉冲宽度调制（PWM）信号。
这个PWM信号将直流电压转换为交流电压。
通过调整PWM信号的占空比和频率，可以控制输出电压的幅值和频率。
在LLC谐振半桥中，谐振电感和谐振电容的作用是在转换过程中提供谐振滤波。
当开关管切换状态时，谐振电感和谐振电容中的能量会进行周期性的交换。
当开关管导通时，电流流经谐振电感和谐振电容，从而存储能量；当开关管截止时，储存在谐振电感和谐振电容中的能量会释放，并供应到负载中。
这种能量周期性的交换使得LLC谐振半桥能够实现高效的能量转换，并且使得输出电压的纹波较小。
谐振频率如何通过调整电感和电容的数值来实现呢？此处引入了一个重要的参数，即谐振频率f_r。
谐振频率可以通过以下公式计算：f_r=1/(2∙π∙√(L∙C))，其中L是谐振电感的值，C是谐振电容的值。
因此，通过调整电感和电容的数值，就可以控制谐振频率。
一般来说，较高的谐振频率可以提高功率传输效率和系统响应速度。
总的来说，LLC谐振半桥的工作原理是通过全桥逆变器将直流电压转换为交流电压，并通过谐振电感和谐振电容实现对输出电压的滤波。
谐振电感和谐振电容之间的谐振频率可以通过调整电感和电容的数值来实现。
LLC谐振半桥具有高效能、高频开关和低纹波的特点，因此在直流至交流电源中得到了广泛的应用。
LLC谐振半桥原理
LLC谐振半桥原理LLC半桥谐振变换器是一种高效的交流直流（AC-DC）电源拓扑结构，广泛应用于电力电子和工业控制领域。
它利用谐振原理实现了高效能的能量转换。
以下是对LLC谐振半桥原理进行详细解释的文章。
一、LLC谐振半桥的结构和工作原理LLC谐振半桥的工作原理是基于谐振原理。
当半桥开关MOSFET关闭时，输入直流电源充电谐振电感L和谐振电容C。
当半桥开关MOSFET打开时，谐振电感L和谐振电容C形成一个谐振电路，将储存的能量传输到输出负载上。
在谐振过程中，谐振电容C的电压和谐振电感L的电流之间会发生180度的位相差，这使得能量传输更加有效。
为了保持LLC谐振半桥的谐振状态，谐振频率必须与输入直流电压的频率一致。
通过谐振电感L和谐振电容C的合理设计，可以使得谐振频率与输入电压的频率高度匹配，并且能够在宽输入电压范围内保持谐振状态。
二、LLC谐振半桥的优点1.高效能：LLC谐振半桥利用谐振原理实现能量的传输，能够减少功率损耗，提高能量转换效率。
此外，LLC谐振半桥还采用零电压开关技术，能够减少开关损耗，进一步提高功率转换效率。
2.高输入功率因数和低输入谐波：由于LLC谐振半桥的谐振特性，它能够在宽范围内实现高功率因数和低谐波输出。
这对于工业控制系统和电力电子设备非常重要，可以减少输入功率的失真，提高设备的稳定性。
3.宽输入电压范围：LLC谐振半桥可以适应广泛的输入电压范围。
由于谐振电感L和谐振电容C的合理设计，可以在宽范围内实现稳定的谐振。
这使得LLC谐振半桥适用于不同的电力电子设备和控制系统。
4.低干扰：由于LLC谐振半桥采用了零电压开关技术，减少了开关的干扰噪声，进一步降低了系统的干扰水平。
这对于要求高抗干扰性能的电力电子设备和工业控制系统非常重要。
三、总结LLC谐振半桥是一种高效能的交流直流电源拓扑结构，利用谐振原理实现了高效能的能量转换。
它具有高功率因数、低谐波输出、宽输入电压范围和低干扰等优点。
llc谐振开关电源电路原理
llc谐振开关电源电路原理LLC谐振开关电源电路原理LLC谐振开关电源电路是一种高效、稳定和可靠的电源设计方案，广泛应用于各种电子设备中。
本文将为您介绍LLC谐振开关电源电路的原理和工作方式。
LLC谐振开关电源电路由LLC谐振变压器、开关管、电容和电感等元件组成。
其工作原理基于LLC谐振拓扑结构，通过定时开关的方式将输入电源转换为所需的输出电压。
LLC谐振变压器是LLC电源电路的关键组件。
它由主绕组和副绕组组成，主要负责电压转换。
当输入电压施加到主绕组时，通过副绕组的电感和电容产生谐振，从而实现电压的转换。
谐振的频率由电感和电容的数值决定，通过合理选择电感和电容的数值，可以使LLC谐振变压器在高效、稳定的工作状态下运行。
开关管是LLC谐振开关电源电路的关键控制元件。
开关管的开关操作由控制电路控制，根据输入电压和输出负载的变化情况，控制电路会调整开关管的开关频率和占空比，以保持输出电压的稳定性。
开关管的开关操作使LLC谐振变压器工作在LLC谐振状态下，从而提高了电源的效率和稳定性。
电容和电感是LLC谐振开关电源电路中的重要元件，它们分别用于储存和释放能量。
电容通过吸收和储存电能，电感则通过积累和释放磁能。
它们与LLC谐振变压器共同实现了能量的转换和传递，从而实现了电源的高效工作。
总的来说，LLC谐振开关电源电路通过LLC谐振变压器、开关管、电容和电感等元件的协同工作，实现了输入电源到输出电压的转换。
其工作原理基于LLC谐振拓扑结构，通过合理选择电感和电容的数值，通过控制开关管的开关操作，使电源工作在LLC谐振状态下，从而提高了电源的效率和稳定性。
LLC谐振开关电源电路具有许多优点，例如高效、稳定和可靠。
相较于传统的开关电源电路，LLC谐振电路可以减少电源的能量损耗，提高电源的效率。
同时，LLC谐振电路还具有较低的输出电压波动和较高的输出电流能力，可以满足各种电子设备对电源的要求。
LLC谐振开关电源电路是一种高效、稳定和可靠的电源设计方案。
半桥LLC谐振变换工作原理及磁件设计方法
半桥LLC谐振变换工作原理及磁件设计方法半桥LLC谐振变换器是一种常用的高频电源变换器，具有高效率和功率密度高等优点。
在工作原理上，半桥LLC谐振变换器将输入电压通过变压器缩小后加以整流，然后经过滤波电路得到直流电压。
这个直流电压通过谐振电容和谐振电感使主开关的正、负两个分支实现零电压开关切换，并通过谐振电容和负载之间的对接得到输出电压。
下面将详细介绍半桥LLC谐振变换器的工作原理及磁件设计方法。
1.开关状态a.S1和S2同时导通此时主电感L1和串联电感Lm之间电压为零，即主开关Q1和Q2之间的电压为零，谐振电感Lr和谐振电容Cr形成并构成谐振回路。
此时谐振电容Cr储存能量。
b.S1导通，S2截止此时主开关Q2截止，谐振回路电流开始流动，但此时尽量减小谐振电流，避免能量浪费。
c.S2导通，S1截止此时谐振电流开始减小，使其变为零。
d.S1和S2同时截止此时谐振回路储存的能量被传递给输出电容，给负载提供能量。
磁件设计是半桥LLC谐振变换器的重要部分，关乎着变换器的效率和性能。
a.主电感设计主电感L1的设计中需要考虑的主要因素有输入电压范围、输出功率、开关频率和工作模式（连续导通或间断导通）。
根据设计参数，可以计算出主电感的必要参数，如电感值和饱和电压。
b.谐振电感设计谐振电感Lr的设计需要根据输出功率、谐振频率和谐振电流来确定其电感值和电流值。
在选择材料和结构上，需要考虑谐振电感的损耗和热耗。
c.串联电感设计串联电感Lm的设计需要根据电流感应范围、在谐振电容电流、谐振电感电流和开关电流等参量来确定电感值和电流值。
d.谐振电容设计谐振电容Cr的选择主要受到谐振频率和输出功率的影响。
根据设计参数，可以计算出合适的电容值。
总结：半桥LLC谐振变换器的工作原理是通过谐振电容和谐振电感实现主开关的零电压开关切换，通过谐振电容和负载之间的对接得到输出电压。
磁件设计需要考虑主电感、谐振电感、串联电感和谐振电容等参数，根据设计要求来确定各个磁件的具体参数。
60+小时深度讲解半桥串联谐振软开关llc开关电源设计_概述
60+小时深度讲解半桥串联谐振软开关llc开关电源设计概述1. 引言1.1 概述半桥串联谐振软开关LLC开关电源设计是一种广泛应用于电子设备中的高效率、稳定性良好的电源设计方案。
该设计基于半桥串联谐振软开关和LLC拓扑结构，通过充分利用谐振特性和软开关技术，实现了功率转换过程中的低损耗和小尺寸化。
本文将全面深入地讲解半桥串联谐振软开关LLC开关电源设计的相关知识和步骤，并以实例分析和应用案例分享为支撑，帮助读者更好地理解该设计方案并能够在实际应用中进行有针对性的设计。
1.2 文章结构本文共分为五个部分，每个部分包含详细内容如下：第一部分是引言部分。
我们将介绍半桥串联谐振软开关LLC开关电源设计的概述、文章结构和目的，为读者提供一个整体了解。
第二部分将详细介绍半桥串联谐振软开关和LLC开关电源的基本原理和特点，使读者能够对这两个重要组成部分有一个清晰的认识。
第三部分将深入讲解半桥串联谐振软开关LLC开关电源设计的具体步骤和流程。
我们将从电路拓扑选择和分析、参数计算和元件选择以及控制策略设计和仿真验证三个方面进行详细阐述，帮助读者在设计过程中能够有条不紊地进行。
第四部分将通过实例分析和应用案例分享，展示半桥串联谐振软开关LLC开关电源设计在不同情境下的应用场景和解决方案。
我们将分享一个100W半桥串联谐振软开关LLC电源设计与实现的案例，一个高效率高功率300W半桥串联谐振软开关LLC电源设计实践案例，以及一个线性及非线性负载适配的多输出变换器设计案例研究。
最后一部分是结论部分。
我们将对本文内容进行总结，并展望半桥串联谐振软开关LLC开关电源设计的未来发展趋势，并提出一些讨论问题供读者进行进一步思考与交流。
1.3 目的本文旨在提供一个全面、深入、系统的介绍半桥串联谐振软开关LLC开关电源设计的文章，帮助读者理解该设计方案的工作原理、设计步骤和流程，并通过实例分析和应用案例分享，让读者能够将理论知识与实际应用相结合，为电源设计提供有参考价值的指导。
半桥LLC工作原理
半桥LLC工作原理半桥LLC（Half-Bridge LLC）是一种常用于直流至交流（DC-AC）转换的拓扑结构。
它由半桥逆变器和LLC谐振转换器组成，广泛应用于电力电子领域。
半桥逆变器是一种能够将直流电源转换为交流电源的装置。
它由两个功率开关管组成，分别是上半桥和下半桥。
在工作过程中，上半桥和下半桥的开关管按照一定的时序开关，通过改变开关管的导通状态来实现电流的逆变。
具体来说，当上半桥的开关管导通时，直流电源的正极和负极通过上半桥的开关管连接，电流从正极流向负极，形成一个电流环路。
当下半桥的开关管导通时，电流环路改变，电流从负极流向正极。
通过不断切换上下半桥的开关管导通状态，可以实现电流的逆变，从而将直流电源转换为交流电源。
LLC谐振转换器是一种谐振电路，用于实现高效、低损耗的能量转换。
它由电感、电容和开关管组成。
在工作过程中，开关管按照一定的时序开关，电感和电容之间形成谐振回路。
当开关管导通时，电感和电容储存电能；当开关管断开时，谐振电路中的电能开始转移到输出端，实现能量的传递。
通过调整开关管的开关频率和占空比，可以实现电能的高效转换。
半桥LLC的工作原理如下：首先，直流电源通过半桥逆变器的上半桥和下半桥的开关管连接，形成一个电流环路。
然后，通过控制半桥逆变器的开关管导通状态，将直流电源的电流进行逆变，产生交流电源。
接下来，逆变后的交流电源经过LLC谐振转换器的谐振回路，实现能量的高效转换。
最后，转换后的交流电源输出给负载，完成DC-AC转换的过程。
半桥LLC工作原理的优点在于能够实现高效的能量转换和精确的电压控制。
通过半桥逆变器和LLC谐振转换器的组合，可以有效地降低功率损耗，提高系统的效率。
同时，半桥LLC还具有较好的电压控制性能，能够稳定地输出所需的电压波形。
在实际应用中，半桥LLC广泛应用于电力电子领域，如变频空调、电力逆变器、电动汽车充电器等。
它具有结构简单、性能稳定、效率高等优点，受到了广大工程师和研究人员的青睐。
LLC谐振半桥的主电路设计指导
低电磁干扰
LLC谐振半桥采用软开关技术， 有效减少开关噪声， 降低电磁 干扰。
选择LLC谐振半桥的优势
高效率
LLC谐振半桥的工作原理使它能够 在较宽的负载范围内保持高效率 ，尤其是在轻载条件下。
高功率密度
由于谐振特性，LLC谐振半桥的开 关损耗较低，这使得它能够实现 更高的功率密度。
良好的电磁兼容性
3 响应时间
过流保护电路的响应时间应足 够快，以确保在电流超过安全 限值之前及时切断电源。
4 恢复机制
过流保护电路应具备恢复机制 ，在故障排除后可以恢复正常 工作。
温度保护电路设计
Байду номын сангаас
温度传感器选型
温度传感器应具有良好的精度， 能够在较宽的温度范围内准确地 检测到温度变化。
阈值设置
设定合适的温度阈值，避免过高 的保护温度导致系统误触发，同 时又要保证系统在过热时能及时 保护。
电压反馈
电压反馈电路监测输出电压，调整PWM占 空比以维持设定电压。
电流反馈
电流反馈电路监测输出电流，限制电流过 载，保护系统安全。
混合反馈
结合电压和电流反馈，实现更精确的控制 ，提高系统稳定性。
软启动电路设计
缓启动
防止启动电流过大，保护开关管和电源。
电流控制
逐渐增加输出电压和电流，避免冲击。
稳定性
保护措施
当温度超过阈值时，保护电路应及时切断电源或采取其他措施，防止设备 过热损坏。
电路拓扑综合考虑
LLC 谐振半桥电路拓扑设计需要综合考虑多个因素，包括输入电压范围、输出 功率、工作频率、效率、成本等。选择合适的拓扑结构可以有效提高电路的性 能。
例如，对于高功率应用，可以采用并联谐振拓扑，以降低开关管的电流应力， 提高效率。对于低成本应用，可以选择串联谐振拓扑，结构简单，成本低廉。 还需要考虑电路的稳定性，避免出现谐振频率偏移或振荡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LLC半桥谐振开关电源原理介绍与逆变电路
LLC半桥谐振原理介绍
随着开关电源技术的研究与发展，高效电路模块（软开关）技术得到了广泛的应用，主要为谐振型的软开关拓扑和 PWM 型的软开关，近几年来，随着半导体器件制造技术的发展，开关管的导通电阻、电容和反向恢复时间越来越小了，对于谐振变换器来说，如果设计得当，能实现软开关变换，使得开关电源具有较高的效率，LLC 谐振变换器实际上来源于不对称半桥电路，后者用调宽型(PWM)控制，而 LLC 谐振是调频型（PFM）电源电路。
0928E
LLC半桥谐振电源开关原理框图
在工作中，半桥串联谐振的DC-DC转换器通过改变开关管的开关频率进行转换，谐振网络的输入电压频率也将同步发生改变，谐振网络的阻抗也将发生改变，并
进一步影响负载端的电压发生相应的变化。
由于这种分压作用，串联谐振变换器的直流电压增益≤1，当电路的开关频率工作在谐振频率Lr和Cr谐振点时，谐振网络的阻抗达到最小，输入的电压绝大部分传递到负载端，此时变换器的直流电压增益最大为1。
LLC半桥谐振逆变电路
根据负载结构的不同形式，逆变器分为两种形式：串联谐振逆变器，即电容与负载串联连接，也称电压源型逆变器；并联谐振逆变器，即电容与负载并联连接，也称电流源型逆变器。
本文主要对串联谐振逆变器的主电路结构、控制和调功方法进行研究。
全桥串联谐振逆变器串联谐振逆变器分为全桥串联谐振逆变器和半桥串联谐振逆变器两类，首先对全桥串联谐振逆变器进行介绍，其电路结构如下所示。
0928F
串联型逆变器根据负载工作状态的不同可以分为三种工作模式：容性状态、感性状态和谐振状态，状态下负载电压和电流的相位关系，分别为负载电压、负载电流的波形，负载电压与负载电流之间的相位角。
桥臂谐振电容与负载串联，而不是自成回路，即流过负载的电流将全部流过开关管IGBT，因此，在这种电路中一般采用多个开关管并联，两类半桥串联谐振逆变器结构上的不同在于对于第1类半桥串联谐振逆变器，谐振电容与负载槽路直接串联，此类逆变器一般应用于小功率领域；半桥串联谐振逆变器，两个谐振电容相当于是两个桥臂，一般用于较大功率。
