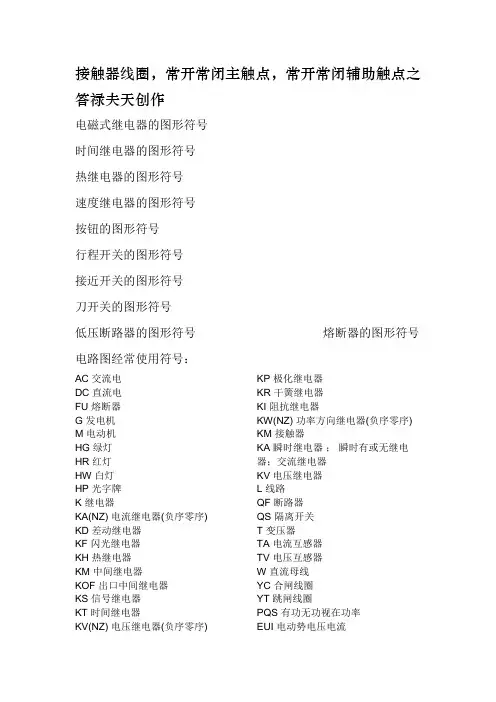

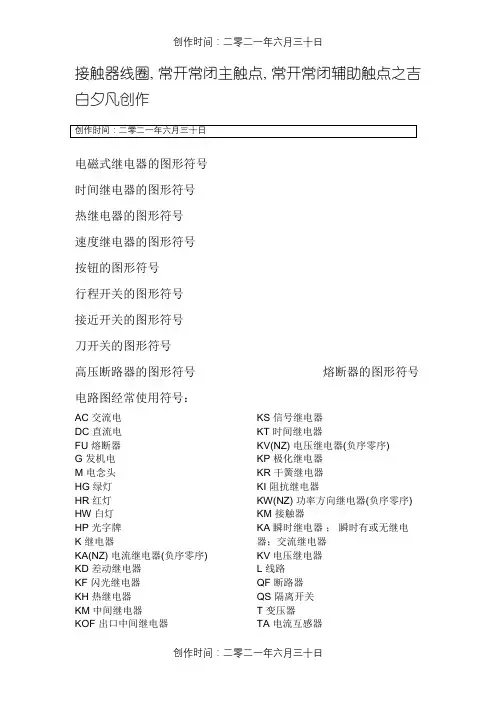

电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR
声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW
熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA
连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F
88 电流互感器 TA CT 或 LH 89 电压互感器 TV PT 或 YH 10KV 电压互感器 TV SYH 35KV 电压互感器 TV UYH 110KV 电压互感器 TV YYH 90 断路器 QF DL 91 隔离开关 QS G 92 电力变压器 TM B 93 同步发电机 GS TF 94 交流电动机 MA JD 95 直流电动机 MD ZD 96 电压互感器二次回路小母线 97 同期电压小母线(待并器 K J 2 电流继电器 KA LJ 3 负序电流继电器 KAN FLJ 4 零序电流继电器 KAZ LLJ 5 电压继电器 KV YJ 6 正序电压继电器 KVP ZYJ 7 负序电压继电器 KVN FYJ 8 零序电压继电器 KVZ LYJ 9 时间继电器 KT SJ 10 功率继电器 KP GJ 11 差动继电器 KD CJ 12 信号继电器 KS XJ 13 信号冲击继电器 KAI XMJ 14 继电器 KC ZJ 15 热继电器 KR RJ 16 阻抗继电器 KI ZKJ 17 温度继电器 KTP WJ 18 瓦斯继电器 KG WSJ 19 合闸继电器 KCR 或 KON HJ 20 跳闸继电器 KTR TJ 21 合闸继电器 KCP HWJ 22 跳闸继电器 KTP TWJ 23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ 25 电压继电器 KVM YZJ 26 事故信号继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器 KAC 或 KCL JSJ 31 复归继电器 KPE FJ 32 闭锁继电器 KLA 或 KCB BSJ 33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ 35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置 AVR 或 AAVR ZTL 37 备用电源自动投入装置 AATS 或 RSAD BZT 38 按扭 SB AN 39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA 41 复归按扭 SBre 或 SBR FA 42 试验按扭 SBte YA 43 紧急停机按扭 SBes JTA
整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI
电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC
电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT
合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE
光电池,热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV 时间测量传感器 BT1,BK 液位测量传感器 BL 温度测量传感器 BH,BM
发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC
44 起动按扭 SBst QA 45 自保持按扭 SBhs BA 46 停止按扭 SBss 47 控制开关 SAC KK 48 转换开关 SAH 或 SA ZK 49 测量转换开关 SAM CK 50 同期转换开关 SAS TK 51 自动同期转换开关 2SASC DTK 52 手动同期转换开关 1SASC STK 53 自同期转换开关 SSA2 ZTK 54 自动开关 QA 55 刀开关 QK 或 SN DK 56 熔断器 FU RD 57 快速熔断器 FUhs RDS 58 闭锁开关 SAL BK 59 信号灯 HL XD 60 光字牌 HL 或 HP GP 61 警铃 HAB 或 HA JL 62 合闸接触器 KMC HC 63 接触器 KM C 64 合闸线圈 Yon 或 LC HQ 65 跳闸线圈 Yoff 或 LT TQ 66 插座 XS 67 插头 XP 68 端子排 XT 69 测试端子 XE 70 连接片 XB LP 71 蓄电池 GB XDC 72 压力变送器 BP YB 73 温度变送器 BT WDB 74 电钟 PT 75 电流表 PA 76 电压表 PV 77 电度表 PJ 78 有功功率表 PPA 79 无功功率表 PPR 80 同期表 S 81 频率表 PF 82 电容器 C 83 灭磁电阻 RFS 或 Rfd Rmc 84 分流器 RW 85 热电阻 RT 86 电位器 RP 87 电感(电抗)线圈 L
WVB TQMa,TQMb 98 同期电压小母线(运行) WOS`或
WVBn TQM`a,TQM`b 99 准同期合闸小母线 1WSC,2WSC,3WSC
1WPO,2WPO,3WPO 1THM,2THM,3THM 100 控制电源小母线 +WC,-WC +KM,-KM 101 信号电源小母线 +WS,-WS +XM,-XM 102 合闸电源小母线 +WON,-WON +HM,-HM 103 事故信号小母线 WFA SYM 104 零序电压小母线 WVBz 105 厂用低压小母线 WVBU
