双绕组变压器和三绕组变压器的区别

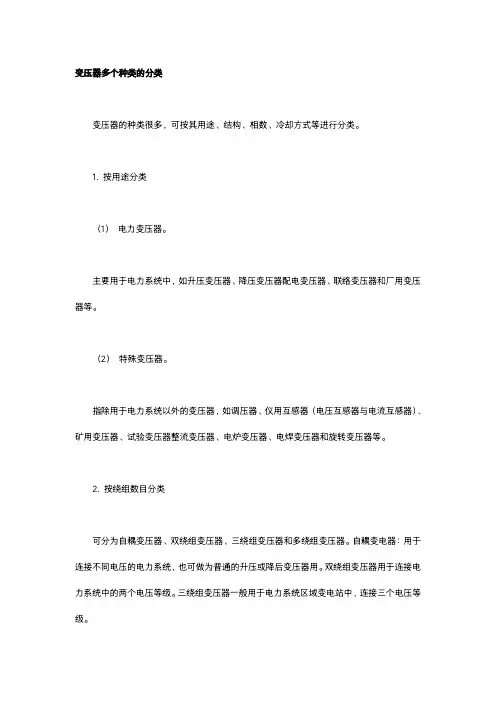

变压器多个种类的分类
变压器多个种类的分类变压器的种类很多，可按其用途、结构、相数、冷却方式等进行分类。
1.按用途分类（1）电力变压器。
主要用于电力系统中，如升压变压器、降压变压器配电变压器、联络变压器和厂用变压器等。
（2）特殊变压器。
指除用于电力系统以外的变压器，如调压器、仪用互感器（电压互感器与电流互感器）、矿用变压器、试验变压器整流变压器、电炉变压器、电焊变压器和旋转变压器等。
2.按绕组数目分类可分为自耦变压器、双绕组变压器、三绕组变压器和多绕组变压器。
自耦变电器：用于连接不同电压的电力系统，也可做为普通的升压或降后变压器用。
双绕组变压器用于连接电力系统中的两个电压等级。
三绕组变压器一般用于电力系统区域变电站中，连接三个电压等级。
3.按相数分类可分为单相变压器、三相变压器和多相变压器。
单相变压器用于单相负荷和三相变压器组，三相变压器用于三相系统的升、降电压。
4.按冷却介质分类可分为干式变压器、油浸式变压器和充气式变压器。
干式变压器依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。
油浸式变压器依靠油作冷却介质。
5.按冷却方式分类以油浸式变压器为例，可分为油浸自冷变压器、油浸风冷变压器、油浸强迫油循环风冷变压器、油浸强迫油循环水冷却变压器和油浸强迫油循环导向冷却变压器。
6.按调压方式分可分为无激磁调压变压器和有载调压变压器。
7．按铁芯形式分1）芯式变压器：用于高压的电力变压器。
2）壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器。
双绕组变压器和三绕组变压器的区别主要就是绕组数即线圈数的区别。
双绕组变压器就是里面只有两个绕组，简单点说就是两个线圈，当然变压值也是固定的，比如110KV变35KV 等，三绕组变压器就是里面有三个线圈，可以变出两组不同的电压值，如同时可以输出110KV-35KV、110KV-10KV两种电压。
双绕组变压器有一种特殊类型是三绕组变压器不存在的，那就是隔离变压器，简称隔离变。
变压器等值电路及参数分析
变压器等值电路及参数分析摘要：变压器是构成电力网的两种元件之一。
能够准确、快速、简便地计算出变压器等值电路参数是广大电力科技人员应掌握的一项基本技能，也是对电力系统作进一步分析计算的基础前提之一。
本文从变压器的类型、原理、主要构成等方面阐述了变压器的基本概念，通过对变压器等值电路及参数的分析，得到了计算准确的效率，通过对其比较使其具有了较强的一般适用性。
关键词：变压器,变压器简介,参数计算,等值电路Transformer equivalent circuit and parameter analysisAbstractthe transformer is constitutes one of the two elements of the grid. Can accurate, rapid and convenient to calculate the transformer equivalent circuit parameters are vast power technology personnel should grasp the basic skills, but also in power system for further analysis and calculation of the basic prerequisite. This paper introduces the types, from transformer principles, main composition, this article discusses the basic concept, through transformer of transformer equivalent circuit and parameter analysis, obtained the calculating accurate efficiency, through the comparison make it has a strong general applicability.Keywords: transformer ,Transformer introduction, parameter calculation, Equivalent circuit目录目录 (I)1 引言 (1)2 变压器简介 (1)2.1结构简介 (1)2.2变压器的原理 (1)2.3变压器的分类 (2)2.4变压器的用途 (2)3 双绕组变压器等值电路及参数分析 (3)3.1等值电路的建立 (3)3.2试验参数 (3)3.2.1 短路试验 (3)3.2.2 空载试验 (4)3.3计算出变压器的RT、XT、GT、BT (4)4 三绕组变压器等值电路及参数分析 (6)4.1等值电路 (6)4.2试验参数 (6)4.3三绕组的特点和容量 (7)5 自耦变压器等值电路及参数分析 (8)5.1自耦变压器简介 (8)5.2自耦变压器等值电路及参数分析 (8)6.1双绕组和三绕组的区分 (9)6.2自耦变压器与普通的双绕组变压器比较的优点。
4 电机学_第五章 特种变压器_西大电气
第五章
第一节 三绕组变压器
归算至初级侧的电压方程：
rI jL I j M ' I ' jM ' I ' U 1 1 1 1 1 12 2 13 3 ' r' I ' jL' I ' jM ' I jM ' I ' U 2 2 2 2 2 21 1 23 3 ' r' I ' jL' I ' jM ' I jM ' I ' U
19:43:00
第五章
第二节 自耦变压器
自耦变压器的结构特点
双绕组变压器的一侧绕组作为自耦变压器的公共绕组，
为初、次级侧所共有
另一侧绕组作为自耦变压器的串联绕组，串联绕组与
公共绕组共同组成自耦变压器的高压绕组。 压器运行。
自耦变压器可作为升压变压器运行，也可作为降压变
19:43:00
第五章
流，各种运行的配合都是允许的
通常采用变压器高压绕组的额定容量作为各绕组的容 量基值
19:43:00
第五章
第一节 三绕组变压器
19:43:00
第五章 电力系统的特种变压器
一 一 一
三绕组变压器
自耦变压器
电压互感器和电流互感器
三
19:43:00
第五章
第二节 自耦变压器
双绕组变压器的高压绕组和低压绕组串联连接便 成为自耦变压器
19:43:00
第五章
第二节 自耦变压器
短路试验
Z KA Z k
Zk
串联绕组
ZkA
并联绕组
建筑电工试题及答案
一填空题1．电动势是衡量电源〔〕的一个物理量。
2变压器的电磁感应局部包括〔〕和〔〕两局部。
３异步电动机根本构造由〔〕和〔〕两大局部组成。
４异步电动机的调速有〔〕，〔〕，〔〕几种５低压配电的系统包括〔〕，〔〕， ( ) ，〔〕．６人体触电的方式包括〔〕，〔〕，〔〕。
7,从照明范围大小来区别分为〔〕，〔〕，〔〕，( )二选择题1.以下表征电路性质的物理量，不能被称为电路参数的是〔〕A:电阻 B 电源 C 电感 D 电容〔〕2.欧姆定律的正确表达式〔〕A: I=U/R B:R=U/I C:U=R*I D:I=Q/T3.以下不是特殊用途变压器的是〔〕A：自耦变压器 B：电压互感器 C：电流互感器 D：电力变压器 4.电力变压器不包括〔〕A：升压变压器 B：电焊变压器 C：降压变压器 D：配电变压器 5.异步电动机的启动时是指电动机接通交流电源使电动机的转子由静止状态开场转动，一直加速到〔〕，进入稳定状态运动的过程。
A：额定转速 B：额定电压 C：额定电流 D：额定功率6.异步电动机的启动方法不包括〔〕A:直接启动 B:降压启动 C:降流启动 D;绕线式电动机转子串联电阻启动 7.高压供电的用户必须保证功率因数在〔〕以上。
A:0.5 B:0.7 C:0.8 D：0.98.供电可靠性较高，配电设备集中，检修方便，但系统灵活性较差，有色金属消耗量较多，一般适用容量大，负荷集中的用电设备的配电系统类型是〔〕A:放射式配电系统 B:树干式配电系统 C:变压器-干线式配电系统 D:链式配电系统9.下面与照明质量无关的根本概念〔〕A:光通量 B: 温度 C:发光强度 D:照度10.本教材的是〔〕Ａ：人民Ｂ：Ｃ：高等教育Ｄ：科学三判断1、电路有空载、负载和短路三种运行状态。
〔〕2、正弦交流电的有效值，就是与其热效应相等的直流值。
通常都用有效值来表示正弦交流电的大小。
〔〕3、三相变压器用来变换三相电压，三相绕组的连接方式有Y/Y。
第3章 三相变压器及其他变压器
习 三次谐波分量同相位、同大小。
三次谐波电流在Y联接的原边
学 绕组中无法流通，空载电流接
近正弦波，主磁通为一平顶波。
供 平顶波主磁通分解：除基波 仅 磁通外，还包含三次谐波磁
通F3
17
三相组式结构：
用 F3与F1沿同一磁路闭合， F3大，感应得到的E3可达45~60%。
感应电势称为尖顶波，最大值升高，影响绝缘。因此，三相变压
15
单相变压器
外施电压U1 感应电势E 主磁通F
用 习使 空载电流
学 电流存在许多谐波。
供 在三相变压器中，谐波磁通的路径、电流形状与绕组 仅 的联接方式和结构有关。
16
Y/Y联接的三相变压器
三相三次谐波电流：
I03A = I03m sin 3w t;
用 I03B = I03msin3(w t -1200 ) = I03m sin 3w t; 使 I03C = I03msin3(w t +1200 ) = I03m sin 3w t;
用 使
和低压电压。 Ø用每一绕组的自感系数和各
习
学 绕组间的互感系数作为基本参
数。令L1、L2、L3为各绕组自
供 感系数，M12＝M21为1与2绕组 仅 间互感系数；M13=M31为1与3
绕 组 间 互 感 系 数 ； M23=M32 为
绕组2与3间互感系数
29
• 当外施电压为正弦波且稳定运行时，电压方程式：
- U&1
/k
II
Z kI + Z kII
××
= IIL - IC
仅 I&II
=
Z kI Z kI + ZkII
×
I+
三绕组变压器和其他用途变压器
第一节 三绕组变压器
U13 U1 (U 3 ) I1[r1 j(L1 M12 M13 M 23 )] I3[r3 j(L3 M13 M 23 M12 )] I1(r1 jx1) I3 (r3 jx3 ) I1z1 I3 z3
z1 r1 jx1 x1 (L1 M 12 M 13 M 23 )
假如低压绕组处于高压和中压绕组之间，中压绕组 在最里层，为升压变压器；假如中压绕组处于高压和低 压绕组之间，低压绕组在最里层，为降压绕组。
三绕组变压器运营时，可将其中旳一种绕组接电源， 则另外两个绕组有两个等级旳电压输出；也能够将两个 绕组接电源，向第三个绕组供电，提升供电可靠性。
图6-1 三绕组变压器绕组布置图 图6－2 SFSZ9系列110kV级三绕组变压器
第一节 三绕组变压器
3.等效电路中参数旳测定
三绕组变压器简化等效电路中旳参数能够经过三次 短路试验测出。短路试验可按如下环节进行： （1）第一次短路试验
将电压加在绕组1，绕组2短路，绕组3开路，此时 测得旳短路阻抗为：
zk12 z1 z2 (r1 r2) j(x1 x2 ) rk12 jxk12
组旳铜耗之和。
因为三绕组变压器旳各绕组额定容量可能不相
等，所以在采用标幺值进行计算时，应进行容量
折算。一般取高压绕组旳额定容量作为容量基值。
第二节 自耦变压器
所谓自耦变压器，是一次和二次共用同一种 绕组旳变压器，其与双绕组变压器旳主要差别在 于：自耦变压器旳一次和二次之间不但有磁旳耦 合，还有电旳联络。
第一节 三绕组变压器
2.容量与联结组 双绕组变压器旳一、二次绕组容量相等，三绕组变压器根据供电需要，三
个绕组旳容量可以不相等。其额定容量指三个绕组中容量最大旳一个绕组旳额 定容量。
2、3绕组区别
？？？？？？？？？三相是指A，B，C三相；只要没刻意说是单相变压器，我们书上学过的双绕组和三绕组都是三相的。
双绕和三绕的区别是有多少个电压等级。
比如说：双绕的121/10.5kV,两个圈圈一侧接出121kV，一侧接出10.5kV；三绕的110/38.5/11kV，三个圈圈各接出110kV，38.5kV,11kV。
满意回答给你一个简单明了的答复:要区分开两个概念。
第一概念：三相与单相的概念（当然还有多相），以变压器的原边为准，原边是三相的（如A、B、C三相）就定为三相变压器（因为原边是三相的，副边出来可以是三相、二相、单相，也定理为三相变压器），单相的就不用说了。
第二概念是绕组的多少与相数无关。
一个绕组就称单绕组变压器（自耦变压器）、含有高、低压绕组的称双绕组变压器，当然还有三、四绕组的。
2、任何三相（或单相、多相）都可以是单、双、多绕组的变压器。
3、三相变压器组（注意这个组字）是指：由三个单相变压器组成一个三相变压器与上述的三相变压器是不同的概念。
前者是由三个单独的铁心（单独的磁路）和绕组先组成一台单相变压器，再由这三台单相变压器最终组成三相变压器组。
而后者是指含有三相铁心和三相绕组的变压器。
4、还有芯式变压器（线圈包围铁心-常用于电力变压器）和壳式变压器（铁心包围线圈-有时用于电炉变压器等比较特殊的变压器）之分。
双绕组变压器和三绕组变压器有什么区别双绕组变压器是2个绕组的，也就是有2个电压等级，如110/10kV，其两个绕组的功率分配一定是100%/100%的。
三绕组变压器具有3个绕组，也就是有三个电压等级，如110/35/10kV，其副边绕组的功率分配就不一定是100%的，如有100%/100%/50%（10kV绕组最大容量为变压器容量的50%），也有100%/100%/100%的。
其他方面两者基本相同常用的变压器有：单相三绕组变压器、单相双绕组变压器、三相三绕组变压器、三相双绕组变压器。
三相变压器的特点是三相绕组都在同一个铁芯上并安装在一个本体里，接线组别在内部连接实现；单相变压器的特点是每相的高、中、低压绕组在一个铁芯上，安装在一个本体里，接线组别通过外部连接实现。
