接地棒规格
接地线规格型号
仅供参考
接地线规格--金能推荐
• 10kv接地线推荐使用： • 国标25平方软铜线+线长3*1+3米（前线三 根，每根1米，尾线3米）+接地棒1米
仅供参考
接地线规格--金能推荐
• 25kv接地线推荐使用： • 国标25平方软铜线+线长3*1+5米（前线三 根，每根1米，尾线5米）+接地棒1米
仅供参考
接地线规格--金能推荐
• 35kv接地线推荐使用： • 国标25平方软铜线+线长3*1.5+7米（前线 三根，每根1.5米，尾线7米）+接地棒1.5 米
仅供参考
接地线规格--金能推荐
• 110kv接地线推荐使用： • 国标35平方软铜线+线长3*3+10米（前线 三根，每根3米，尾线10米）+接地棒2米
仅供参考
接地线规格--金能推荐
• 220kv接地线推荐使用： • 国标50平方软铜线+线长3*4+10米（前线 三根，每根4米，尾线10米）+接地棒3米
仅供参考谢ຫໍສະໝຸດ 观赏接地线规格153接--地8334-线0193
10kv
220kv
25kv
110kv
35kv
接地线的组成
接地线由绝缘操作杆、导线夹、短路线、 接地线、接地瑞子、汇流夹、接地夹组成。 每种电压的规格都是不一样的，但是国家对 接地线的规格并无明确规定，主要还是依据 使用者的环境决定。 接地线规格主要由线（前线、尾线的长度 和粗细）、接地棒组成。

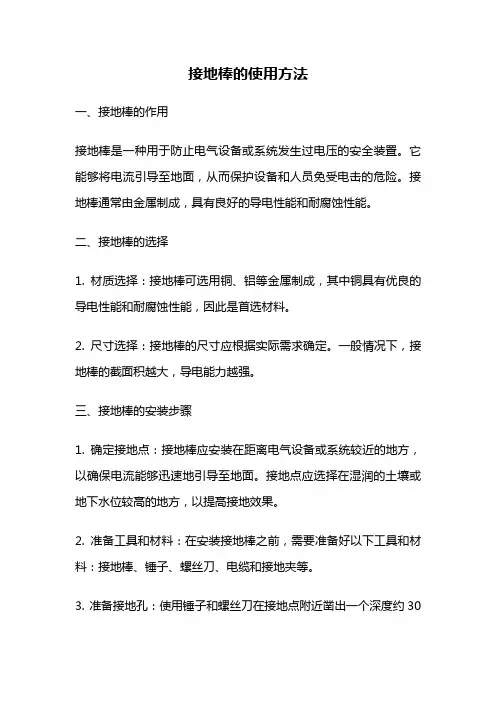

接地棒的使用方法
接地棒的使用方法一、接地棒的作用接地棒是一种用于防止电气设备或系统发生过电压的安全装置。
它能够将电流引导至地面，从而保护设备和人员免受电击的危险。
接地棒通常由金属制成，具有良好的导电性能和耐腐蚀性能。
二、接地棒的选择1. 材质选择：接地棒可选用铜、铝等金属制成，其中铜具有优良的导电性能和耐腐蚀性能，因此是首选材料。
2. 尺寸选择：接地棒的尺寸应根据实际需求确定。
一般情况下，接地棒的截面积越大，导电能力越强。
三、接地棒的安装步骤1. 确定接地点：接地棒应安装在距离电气设备或系统较近的地方，以确保电流能够迅速地引导至地面。
接地点应选择在湿润的土壤或地下水位较高的地方，以提高接地效果。
2. 准备工具和材料：在安装接地棒之前，需要准备好以下工具和材料：接地棒、锤子、螺丝刀、电缆和接地夹等。
3. 准备接地孔：使用锤子和螺丝刀在接地点附近凿出一个深度约30厘米的孔。
4. 安装接地棒：将接地棒插入接地孔中，确保接地棒与土壤充分接触。
5. 连接电缆和接地夹：将电缆连接到接地棒上，并使用接地夹将电缆固定在接地棒上，确保连接牢固可靠。
6. 测试接地效果：安装完成后，使用接地测试仪对接地棒的接地效果进行测试，确保接地电阻符合安全要求。
四、接地棒的维护与注意事项1. 定期检查：定期检查接地棒的连接情况和接地电阻，确保接地系统的正常运行。
2. 清洁保养：定期清洁接地棒的表面，防止积尘和腐蚀。
3. 防雷保护：接地棒可用于防止雷击，但在雷雨天气下，应尽量避免在接地棒附近停留，以免受到雷击的危险。
4. 防腐蚀处理：接地棒经长时间使用后可能会出现腐蚀现象，应及时进行防腐蚀处理，保证接地效果。
5. 定期维修更换：根据使用情况，接地棒可能需要定期更换，以确保其正常运行。
总结：接地棒是一种用于防止电气设备或系统发生过电压的重要安全装置。
通过正确选择和安装接地棒，可以有效地保护设备和人员免受电击的危险。
在接地棒的使用过程中，需要定期检查和维护，防止腐蚀和故障的发生。
接地材料技术规格书
接地材料技术规格书1.总则1.1对供应商的要求1.1.1本规格书提出的是最低限度的技术要求。
1.1.2如果供应商没有以书面形式对本规格书的条文提出异议，则意味着供应商提供的产品完全符合本规格书的需要。
1.1.3本技术规格书所使用的标准与、规范与供应商所执行的标准不一致时，应按较高标准执行。
本技术规格书所使用的标准、规范如与现行国家标准和UL标准不一致时，应按较高标准执行。
1.1.4供应商应提供业主要求的全部资料和数据，不允许用假设条件及未经试验的数据来掩盖产品参数的不足或缺陷。
1.1.5为满足现场施工需要，确保接地材料正确的安装或维修，所有设备、工具、附件均为同一品牌。
1.1.6本技术规格书未尽事宜，由供应商及业主双方协商确定，协商确定的内容应作为本技术规格书的补充。
1.2标准规范接地材料的设计、制造、试验等应符合中国国家标准及UL等相关标准，采用的标准应是最新有效版本。
GB50057-1994 《建筑物防雷设计规范》GB50169-2006 《电气装置安装工程接地装置施工及验收规范》GB14050-2008 《系统接地的形式及安全技术要求》DL/T621-1997 《交流电气装置的接地》DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》DL/T475-2006 《接地装置特性参数测量导则》IEC62305 《雷电保护》BS EN 50164-2 《雷电保护元件—导体和接地体的要求》UL467 《接地与连接》IEEE837-2014 《变电站接地中符合条件的永久性连接标准》2.技术要求2.1镀铜钢材料：●镀铜钢接地部件的生产工艺应采用电镀工艺，其基本要求是将纯度为99.95%及以上的高纯度电解铜通过电解原理，使其完全均匀地附着在外层预镀镍的钢芯上，并在铜/镍/钢结合面形成合金化分子级结构，使其符合UL的国际质量标准规范，以保证铜钢之间是分子级结构联结，而不是物理连接，铜层不起翘不开裂不剥落，无电化学腐蚀及原电池效应。
钢芯镀铜接地棒及相关放热熔接器具技术规范QSDJ1080-2005
Q/SDG 上海市电力公司企业标准Q/SDJ1080-2005───────────────────────────────────────钢芯镀铜接地棒及相关放热熔接器具订货技术规范试行稿2005-12发布2005-12实施上海市电力公司标准化委员会发布钢芯镀铜接地棒及相关放热熔接器具订货技术规范一．范围：本规范适用于电力输、配电线路，变电站的接地和防雷系统及其他电力系统中所使用的钢芯镀铜接地棒以及相关放热熔接器具的采购。
本规范涉及材料为：钢芯镀铜接地棒（不含化学离子接地棒），放热焊接模具，熔粉及相关工具等。
二．订货规范：1、钢芯镀铜接地棒1．1规格：外径大于等于14.2mm；单根接地棒长度可以为1.2米，1.5米，可以用多根接地棒和连接器续接成需要的长度。
1．2钢芯镀铜接地棒技术要求：1．2．1接地棒由实芯冷抽钢棒涂镀上厚度一致的铜制成，必须采用镀铜工艺，镀铜层铜分子应与钢棒持续结合，如同冶金连接铜于钢棒。
钢棒规格应符合GB/T699-1999的要求，镀铜厚度必须均匀且不得小于0.254mm，铜层含铜量应在99.9%以上。
1．2．2接地棒应为连接型，滚圆搓牙，两端截角。
1．2．3接地棒的抗拉强度不小于600N/mm2。
接地棒的平直度应符合10/1000”直线误差以内的要求。
1．3接地棒附件配置要求：1．3．1为防止施工时接地棒直接承受工具的敲击，需配置专用冲击头，安装于接地棒的顶端。
冲击头应能和施工机具（冲击钻）尺寸匹配，便于连接。
1．3．2续接接地棒时采用专用连接器，连接器采用紫铜合金。
1．3．3配置尖端头安装于接地棒的底端，避免接地棒直接受力并减少接地棒钻入地下的阻力。
1．4钢芯镀铜接地棒的试验要求：1．4．1供应商应提供以下型式试验报告：试验报告应由国家或国际权威试验中心提供。
试验报告项目应涵盖机械性能，电气性能，防腐性能和抗故障/冲击电流性能试验：机械性能试验报告（拉力试验，抗拉强度及抗张强度试验）短路电流试验报告电阻试验报告镀层附着力试验报告1．4．2抽样检查：接地棒应进行抽样检查，每批次至少抽取一根。
垂直接地装置技术要求
一、垂直接地装置技术要求：垂直接地装置可采用镀铜钢垂直接地装置和石墨烯复合垂直接地装置两种。
(1)镀铜钢垂直接地装置技术要求镀铜钢垂直接地装置由驱动头、直径14.2mm且单根长度120Omm的镀铜垂直接地棒、黄铜连接管、尖端等组成。
镀铜接地棒规格为120OmmX14.2mm,尺寸允许偏差：±0.1Omm；镀铜垂直接地棒需以纯度为99.9%的电解铜在低碳钢芯上精细电镀而成，镀层厚度均匀，保证外观覆层均匀、无明显的凹坑、麻点、起泡、裂纹等，且任何一个镀点厚度均20.25mm。
镀层与钢芯要求达到分子级紧密融合，保证在深入地下的过程中受外力挤压和副擦，钢芯绝不会裸露。
镀层要求可塑性强，将棒弯曲180度后，铜层不应出现裂纹、裂缝、凹坑和其他有碍于材料抗腐蚀性能的缺陷。
抗拉强度需达600N∕mm2,保证深入地下的冲击过程中棒体不会因弯曲过度而折断。
使用IookA的电流连续通过接地棒连接处三次后，其连接点电阻不大于S1mQ。
垂直接地装置可根据现场环境条件灵活调整打入地下完成配电设备的降阻要求。
镀铜钢垂直接地装置须具有很强的耐腐蚀性能，保证埋于地下30年以上不腐蚀。
(2)石墨烯复合垂直接地装置技术要求：结构及原材料：石墨烯复合垂直接地装置是由石墨烯复合接地棒、石墨烯复合连接导线、石墨烯复合连接器、石墨烯复合引出装置及附件组成的接地体；外观：石墨烯复合接地棒、石墨烯复合连接导线、石墨烯复合连接器、石墨烯复合引出装置等外观覆层均匀、无明显的凹坑、麻点、起泡、裂纹，表面无污染沉积杂质；电阻率及相对导电率：石墨烯复合接地棒20。
C时直流电阻率WΠμQ.cm、相对导电率三15%；石墨烯复合连接导线20。
C时直流电阻率W4.31μQ.cm、相对导电率三40%；外表层接触电阻：外表层接触电阻应不大于IomQ；连接要求：石墨烯复合接地装置的各部件间连接不允许采用焊接方式(不允许出现明火)，石墨烯复合接地装置所构成部件(石墨烯复合接地棒、石墨烯复合连接导线、石墨烯复合一字连接器、石墨烯十字连接器、石墨烯复合引出装置)以及连接使用的304钢螺丝的表面复合镀层要求一致，全部采用同一配比的石墨烯复合镀层；接地体降阻效果系数：接地体降阻效果系数应WO.7；工频电流耐受：试品经过工频大电流IOAJOS试验5次后，试样表面不得有裂纹、裂缝、熔化等缺陷，直流电阻变化不得超过5%；冲击电流耐受：试品经过8/20μs冲击电流波，幅值IKA试验20次后，试样表面不得有裂纹、裂缝、熔化等缺陷，直流电阻变化不得超过5%；短时电流耐受：试品经17kA∕1s电流耐受后试样表面不得有裂纹、裂缝、熔化等缺陷,直流电阻变化不得超过5%；抗弯性能：利用万能压力机，采用三点弯曲法弯折成90度，弯折三次后，表面不得有裂纹、裂缝等缺陷，其单位长度直流电阻增加不大于10%;耐液体介质浸泡腐蚀性能：耐碱性：在40%的碱性溶液中室温浸泡480h,覆层未起泡,允许轻微失光和变色，室温条件下试验前后单位长度直流电阻增加不大于10%;耐酸性：在10%的酸性溶液中室温浸泡480h,覆层不起泡，允许轻微失光和变色，室温条件下试验前后单位长度直流电阻增加不大于10%；耐盐水性：在3.5%NaC1中性溶液中室温浸泡720h,覆层不起泡，允许轻微失光和变色，室温条件下试验前后单位长度直流电阻增加不大于10%；接地体埋入后腐蚀率：接地体埋入地后，其腐蚀率应不大于0.0Imm/年；耐高温性能：经100。
接地线用途
接地线产品介绍一、接地线适用范围：接地线主要用于变电站，铁塔等地作业，给作业人员安全带来极大的保障。
二、接地线分类接地线分为：携带型短路接地线和个人保安接地线携带型短路接地线又分相式接地线、组合式接地线、串联式接地线三种。
三、接地线详细介绍：接地线又称短路接地线，高压接地线等1、高压接地线规格： JDX-380V-500kv2、接地棒线路端线夹型式：双舌式（鸭舌式），平口螺旋压紧式，3、接地棒规格：0.5m-2m不等，操作杆长度和外径可根据用户需求定制。
4、接地软铜线规格：25 mm²，35 mm²，50 mm²，70 mm²，90 mm²，95 mm²，120 mm ²，130 mm²，150mm²；(长度和线径可根据用户需求定制)。
5、适用电压及环境：10kv，35kv，110kv，220kv，500kv户外线路，变电线路，户内母排，变电母排等。
四、接地线用途：该型号用于检修380v-500KV以下输电线路和变电线路的临时检修接地用。
金能电力TEL:153--505--77020刘亚五、接地线特点：接地线为临时性接地装置，与固定型接地线相比，使用更方便、接地点更灵活、安全可靠性更高。
在电气设备和电力线路停电检修﹑检查时, 能防止突然来电﹑感应电荷和剩余电荷的袭击，确保设备上作业人员的生命安全。
六、接地线结构特点：1. JDX系列高压接地线由线路端线夹、线鼻(接线端子/接线鼻)、汇流夹(汇流管)、接地操作杆、短路电缆、接地电缆、接地端线夹或临时接地极等组成。
2. JDX系列高压接地线线路端线夹和接地端线夹采用优质铝合金压铸，或可根据实际情况选配铜质线路端线夹和接地端线夹,与其配套的紧固件均经金属镀镍处理。
3. JDX系列高压接地线接地操作杆采用电性能与机械强度俱佳的高级环氧树脂、玻璃纤维精制而成，同时对操作手柄加装硅橡胶护套，合牢固，绝缘更为安全可靠。
接地棒,接地扁钢,镀铜扁钢商家
卷供应（单根长度可过百米），做水平地网铺设时联接接头少，穿管
弯折方便简单。 电流传导能力强。在 20˚C 的温度下，铜的电阻率是 17.24×10-6 （Ω•mm），钢的电阻率为 138×10-6（Ω•mm）。假设以铜的导电率为 基准值 1（即 100%）， 则角钢和镀锌圆钢的导电率仅为 8.6%，镀铜 钢的导电率超过 20%，而镀铜钢绞线的导电率为 30%。 在雷电流等
纹。 4）双金属内部有残留物,深入地下后，地下水,电解液等介质会渗透入 中间,造成内部腐蚀,且易形成原电池效应,从而增加镀铜钢接地系统 腐蚀速度. 5）钢芯较软,打深时易弯曲.
本公司提供的镀铜扁钢是由世界一流的电镀技术在低碳钢上电镀纯 度为 99.9%以上的点解铜而成，镀铜层各点厚度为 0.070mm 以上，每 卷长度可大于 50m 具体应用：用于设备接地引下线、地网水平接地
4
优点: 1）铜层与钢棒达到分子型结合,接地棒深入土壤时,不会弯曲,破 裂. 2）铜层均匀,含铜纯度高;钢芯强度高. 3）耐腐蚀性强,不会脱节,翘皮,开裂. 4）导电性能好,电气性能稳定. 5）准保证质量.铜层必须大于 0.070mm,以保证 30 年以上的寿命. 包铜钢工艺: 将钢材插入铜管内,利用直拉机拉丝模的束紧力将铜管 束紧在钢材外表面.也称冷轧包覆法,即用机械力将铜层包覆在钢材上. 优点是: 工艺简单,成本低. 可以加工很厚的铜层 缺点: 1）钢铜结合力差,可从表面切割将铜层与钢棒分开; 2）接地极打入地下土层时,表面铜层易翻皮. 3）铜钢结合为机械方式,接点处存在间隙,焊接时,表层铜管易出现裂
联系方式： 公司：宁波市镇海倍速达石化设备有限公司 联系人：刘杰 电话: 86—0574-- 26275768 传真: 86—0574--26275766 手机：13867875273 QQ：75710921 邮箱：liujie7758.sichuan@ 地址：中国宁波市镇海区庄市兆龙路 1151 号
接地棒规格
铜包钢接地棒产品简介一、产品简介铜包钢接地棒，借鉴国外顶尖技术，采用独特生产工艺制作。
产品同时结合了铜的电阻低、耐腐蚀性强、电气连接性好，以及钢的强度高、施工方便等特点，是替代传统金属接地材料的最佳选择。
产品铜层不易剥离，有良好的可塑性，可轧制螺纹，可弯折，运输及施工方便，可广泛应用于输变电、电站、通讯基站、建筑物及天线接地装置中，与接闪器（避雷针、避雷线）及引下线组成防雷接地系统。
二、产品特点◆顶尖的制造工艺采用国外最新铜引铸技术生产，弯曲180度也不会出现脱层、开裂等现象。
◆成本低，应用最广相比传统纯铜接地棒，成本降低2/3。
特殊的多段连接方式，可深入地下35米，满足特殊环境施工要求。
适用于任何工程，应用面最广。
◆防腐特性强表面紫铜层厚（大于0.25mm），耐腐蚀性强，适用于不同PH值、电阻率、湿度、温度的土壤环境，使用寿命超过30年。
◆施工简易运输方便，专用的连接套管或热熔焊接方式连接，快捷简单，接头牢固，稳定性好。
◆降阻效果明显表面紫铜材料导电性强，降阻效果明显优于普通金属材料。
三．常用型号规格表wellyweld镀铜接地棒代码镀层厚度（mm）直径(mm)长度(mm)重量(kg)备注WLT203 0.254 14.2 1200 1.53 10根一包装WLT213 0.254 14.2 1500 1.88 10根一包装WLT226 0.254 14.2 2500 3.10 10根一包装WLT236 0.254 14.2 3000 3.79 10根一包装WLT313 0.254 17.2 1500 2.73 10根一包装WLT326 0.254 17.2 2500 4.56 10根一包装WLT336 0.254 17.2 3000 5.44 10根一包装WLT426 0.254 20 2500 6.25 5根一包装WLT436 0.254 20 3000 7.50 5根一包装WLT526 0.254 25 2500 9.80 5根一包装WLT536 0.254 25 3000 11.60 5根一包装注：型号有一头尖，一头带螺纹、两头都带螺纹的，可以根据客户需求定制。
220kv接地棒检测标准
220kv接地棒检测标准一、目的本标准规定了220kv接地棒的检测内容、方法及判定标准，以确保接地棒的质量和性能符合相关要求，保证电力系统的安全稳定运行。
二、检测内容接地棒材质检查检查接地棒的材质是否符合设计要求，是否具有良好的导电性能和机械强度。
同时检查接地棒表面是否光滑、无毛刺等缺陷。
机械性能测试对接地棒进行拉伸、压缩、冲击等力学性能测试，以检验其是否能够承受电力系统运行过程中的各种机械负荷。
电气性能测试对接地棒进行电阻值、绝缘电阻、耐压等电气性能测试，以检验其是否符合相关电气性能要求。
环境适应性测试对接地棒进行高温、低温、湿热等环境适应性测试，以检验其在不同环境条件下的性能表现。
安装与使用测试对安装和使用过程中的接地棒进行测试，以检验其安装和使用是否方便、安全可靠。
标志与标识检查检查接地棒上是否有清晰的标志和标识，包括产品名称、型号、规格、生产日期等，以确保产品信息的完整性和可追溯性。
安全防护检查对安全防护措施进行检查，包括防震、防潮、防锈等措施，以确保接地棒在运输和使用过程中的安全性和可靠性。
其他检查根据需要，对其他方面进行检查，如外观质量、尺寸偏差等。
三、检测方法及判定标准接地棒材质检查：采用观察法和仪器检测法进行检验，要求材质符合设计要求，表面光滑、无毛刺等缺陷。
机械性能测试：采用力学试验机进行拉伸、压缩、冲击等测试，要求各项指标符合相关标准要求。
电气性能测试：采用电气试验机进行电阻值、绝缘电阻、耐压等测试，要求各项指标符合相关标准要求。
环境适应性测试：采用环境试验箱进行高温、低温、湿热等测试，要求各项指标符合相关标准要求。
铜包钢接地极
铜包钢接地极安装方式1、铜包钢接地极一般采用圆钢或钢管制成，其直径不应小于下列数值：●铜包钢接地极一般采用直径为19mm镀锌圆钢●屋面上的避雷针采用直径25mm镀锌钢管●水塔顶部避雷针采用直径25mm或40mm的镀锌钢管●采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm2、避雷针应垂直安装牢固。
垂直度允许偏差为3/1000。
3、焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定：●扁钢为其宽度的2倍(且至少3个棱边焊接)●烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管●避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm●圆钢为其直径的6倍●圆钢与扁钢连接时，其长度为圆钢直径的6倍●所有金属部件必须镀锌，操作时注意保护镀锌层4、铜包钢接地极宜采用圆钢或焊接钢管制成，其直径不应小于下列数值：●针长1m以下：圆钢为12mm钢管为20mm●针长1-2m：圆钢为16mm钢管为25mm●烟囱顶上的针：圆钢为20mm钢管为40mm详细参数铜包钢接地棒又叫铜包钢接地极、水平连铸铜包钢接地棒、电镀铜包钢接地棒、防雷接地棒、防雷接地体。
电镀铜包钢接地棒:HX-D(D代表镀)HX-LZ(LZ代表连铸）按使用种类不同又分：组合型HX-DZ、标准型HX-DB两种。
按制造工艺分两大类：电镀铜包钢接地棒、水平连铸铜包钢接地棒。
标准铜包钢接地极：属于单根铜包钢接地棒，标准型接地棒的一端被截平并倒角，另一端被切削成60度角。
组合型铜包钢接地棒：由多根铜包钢接地棒通过接地极连接器连接而成，主要用于深度接地，最深可达35M以上，从而可以满足特殊场合、特殊气候下低阻值要求（如不会受到干旱和霜的影响）。
其中的每棵铜包钢接地棒两端都被滚圆搓牙，并截平倒角，以便提供插入大地时施加的受力面；并且安装使用快捷方便，属于微创作业。
电镀铜包钢接地棒产品规格及型号：（水平连铸铜包钢接地棒：HX-LZ产品规格及型号以此类推）直径、长度、铜层、可根据客户要求定制，常规外径：Ф12—Ф60．其中：￠20以下，10支/捆，包装（PE+编织条）。
规格结构(精)
根
单股接地棒
入地用单根5×50×1500mm角钢，单端拔尖，上引线用￠10×1500mm圆钢,与入地角钢焊接，另一端焊接4×40×50mm钢板一块，中间打孔，配12×40mm串钉。材料要求用Q235-A国家标准钢材，热镀锌，镀锌表面要求平整光滑,镀锌厚度(0.5-0.6mm)。产品参照通信行业标准YD/T206-1997的相关技术标准要求生产。
名称
规格结构
数量
单位
双股接地棒
入地用二根5×50×1500mm角钢，用5×50×1500mm扁钢连接，上引线用￠10×1500mm圆钢，另焊接5×50×100mm钢板一块，配12×40mm串钉。材料要求用Q235-A国家标准钢材，热镀锌，镀锌表面要求平整光滑,镀锌厚度(0.5-0.6mm)。产品参照通信行业标准YD/T206-1997的相关技术标准要求生产。
5000
根
事项二：
更改为:
第三标段:电源电缆等材料采购
名称、规格功能、数量：
名称
规格要求
数量
单位
铝芯护套电源电缆线(圆型室外用)
双股铝芯，每股2.5mm2，内外双护套，材质、绝缘、导电等符合国家标准，每卷长度100米。产品参照GB5023-1997《额定电压450/750V及以下聚氯乙烯绝缘电缆》技术标准要求生产。
100
公里
双股铝芯，每股4mm2，内外双护套，材质、绝缘、导电等符合国家标准，每卷长度100米。产品参照GB5023-1997《额定电压450/750V及以下聚氯乙烯绝缘电缆》技术标准要求生产。
35
公里
铜接地线
4mm2铜芯多股线，铜丝采用每根0.52mm2*19股，护Байду номын сангаас颜色为黄绿，材质、绝缘、导电等符合国家标准，每卷长度100米。
防雷接地扁钢规格
防雷接地扁钢规格
防雷接地扁钢是一种常见的电力设备，主要用于接地，防止雷击等异常现象，降低设备损毁和人身伤害风险。
防雷接地扁钢的规格必须符合相关标准，以确保安全可靠。
下面是防雷接地扁钢的规格介绍。
一、材料
防雷接地扁钢的材料通常选择Q235B、Q345B等碳素结构钢材，有些还会使用热镀锌钢板或不锈钢材料以增强其防护性能。
材质质量必须符合GB/T1591，GB/T700等标准。
二、尺寸
防雷接地扁钢的尺寸可以根据需求定制，通常按以下规格订购：
长度范围：2米~10米;
宽度范围：40mm~200mm;
以上规格适用于大多数情况，实际尺寸可以根据特殊要求定制。
三、外形
防雷接地扁钢的外形一般为长条形，平面涂塑处理以增强其耐腐蚀性及防护性，同时符合相关标准的颜色标识。
有些防雷接地扁钢会添加锚定件以方便安装。
四、重量
由于防雷接地扁钢有不同的规格，其重量也因此不同。
一般来说，每米的重量在
4kg~12kg之间。
具体的重量可以根据不同材质、尺寸等要素计算得出。
五、表面处理
防雷接地扁钢表面一般进行喷漆或烤漆处理，提高其耐腐蚀和美观度。
同时还可以进行镀锌或镀铝等处理，提高其保护性能。
六、安装注意事项
1、防雷接地扁钢的地电位必须低于310V，接地电阻应符合相关标准。
2、当安装多个接地扁钢时，应符合相关标准对接地系统的要求。
3、接地扁钢的极性应一致，接地极间距离要求符合要求。
铜包钢接地棒规格参数
铜包钢接地棒作为防雷接地施工的宠儿，不仅功能强，使用方便，相比纯铜价格还很低廉。
受宠的同时自然也会受到很多客户购买的意向需求，这时又有很多人做了难，不知道该选择什么规格型号尺寸的铜包钢接地棒。
下面就由专业生产厂商给大家介绍一下铜包钢接地棒的常见规格。
铜包钢接地棒可以分为标准型和组合型两种结构。
标准型：单根铜包钢接地棒，一端切削60度角，另一端截平且倒角。
组合型：组合型铜包钢接地棒是由接地棒、同轴连接器、驱动头和钻头等配件组成。
由多根铜包钢接地棒，通过螺纹连接器连接而成的接地体。
用于深度接地，最深可达60m。
单根铜包钢棒两端均滚圆搓牙，且截平倒角，以便减小插入大地时施加的受力面。
标准型的常见规格如下：
φ代表铜包钢接地棒的直径（单位：毫米），后面数字对应的为不同铜包钢接地棒的长度（单位：米）
φ14mm 1.2m、1.5m、2.5m、3m。
φ16mm 1.2m、1.5m、2.5m、3m。
φ18mm 1.2m、1.5m、2.5m、3m。
φ20mm 1.2m、1.5m、2.5m、3m。
φ22mm 1.2m、1.5m、2.5m、3m。
φ25mm 1.2m、1.5m、2.5m、3m。
组合型接地棒常用规格如下：
如果想了解更多铜包钢接地棒的相关信息，可以登录至鸿防雷科技有限公司官网咨询。
公司目前主要产品有：铜覆钢接地棒、铜覆钢接地圆线、铜覆钢扁钢、铜覆钢绞线，电解离子接地极、热熔焊剂、焊接模具等等。
输电线路接地电阻测试施工方案两篇
《输电线路接地电阻测试施工方案》一、项目背景随着电力系统的不断发展，输电线路的安全稳定运行至关重要。
接地电阻是衡量输电线路接地系统有效性的重要指标，接地电阻值的大小直接影响着线路的防雷、防静电等性能。
为确保输电线路的安全可靠运行，需对输电线路的接地电阻进行定期测试和维护。
本次施工方案针对[具体输电线路名称]的接地电阻测试工作，该线路承担着重要的电力输送任务，线路长度为[具体长度]公里，涉及[具体杆塔数量]基杆塔。
通过本次接地电阻测试，及时发现接地系统存在的问题，并采取相应的整改措施，以提高线路的耐雷水平和安全运行能力。
二、施工步骤1. 施工准备（1）组织施工人员进行技术交底，明确测试任务、方法和安全注意事项。
（2）准备好测试所需的仪器设备，包括接地电阻测试仪、测试线、接地棒等，并对仪器设备进行检查和校准，确保其性能良好、测量准确。
（3）收集输电线路的相关资料，如线路走向、杆塔编号、接地装置类型等。
（4）办理工作票等相关手续，确保施工合法合规。
2. 现场测试（1）选择合适的测试地点，一般应在杆塔接地引下线与接地装置连接处进行测试。
（2）将接地电阻测试仪的接地棒插入地面，确保接地良好。
（3）按照测试仪的使用说明，将测试线连接好，分别连接到接地装置和测试仪上。
（4）开启测试仪，进行接地电阻测试。
测试过程中，应注意观察测试仪的显示数据，确保测试结果准确可靠。
（5）对每基杆塔的接地电阻进行测试，并记录测试数据。
3. 数据分析与处理（1）对测试数据进行整理和分析，判断接地电阻值是否符合相关标准要求。
（2）对于接地电阻值超标的杆塔，应进一步分析原因，可能的原因包括接地装置腐蚀、接地体断裂、土壤电阻率高等。
（3）根据分析结果，制定相应的整改措施，如更换接地装置、增加接地体长度、采用降阻剂等。
4. 整改实施（1）按照制定的整改措施，组织施工人员进行整改施工。
（2）整改施工过程中，应严格按照施工规范和安全要求进行操作，确保施工质量和安全。
铜包钢接地棒的标准参数
虎口钳钳口咬合外现剥落铜层，其余部分铜钢结合良好，未出现剥离现象。可以按要求的长度连接接地棒，接地棒可以深入地下30米，不受任何土壤电阻率及接地电阻的气候条件的影响；铜层厚度0.25mm；铜层可塑性：接地棒弯曲 30 度时，折角内外缘无裂缝现象；抗拉强度≥600N / mm2；平直度误差≤ 1mm/m。铜包钢接地棒的表层金属为99.9%无氧铜；铜层厚度分别为：0.127mm、0.25mm、0.33mm、0.50mm、1.0mm等多种规格；铜层结合力实验持续体温300℃达1小时以上后急冷，铜层不剥落；耐腐蚀性测试实验将该接地棒放入浓度10%的硝酸液中浸泡90小时以上，腐蚀失重不大于15%；电阻率低于0.059Ωmm，从而满足特殊场合低电阻的要求。
铜覆钢接地极型号
镀铜钢材料由于具有良好的导电性能、较高的机械强度、尤其是外部包覆的铜层具有良好的抗腐蚀性能，已被广泛地应用于接地装置中。
但是对于铜覆钢具体的产品规格也有很多采购人员不清楚。
下面就由专业生产厂商给大家介绍一下铜覆钢地极的型号。
一、铜覆钢接地棒主要技术参数
1、铜层厚度≥0.254mm（UL标准≥0.254mm）
2、平直度误差≤1mm/m
3、铜层可塑性：接地棒（线）弯曲成U型，折角内外缘无裂缝现象；
4、铜层结合度：经附着力试验，除虎口钳钳口咬合处出现剥落铜层，其余部分铜钢结合良好，未出现剥离现组合螺纹接地棒尺寸。
二、具体的产品型号表：
配件尺寸表：
总之，铜覆钢接地极深埋地下后，无论是自然腐蚀还是电化学反应，都有极强的保护性。
接地棒与接地网线采用热熔焊剂焊接，使接地装置完全处在铜的保护之下，成为真正的免维护接地装置。
想了解更多铜覆钢地极的相关信息，可以登录至鸿防雷科技有限公司官网咨询。
公司目前主要产品有：铜覆钢接地棒、铜覆钢接地圆线、铜覆钢扁钢、铜覆钢绞线，电解离子接地极、热熔焊剂、焊接模具等等。
专用接地避雷镀锌扁钢规格型号
专用接地避雷镀锌扁钢规格型号专用接地避雷镀锌扁钢是一种常用的建筑材料，用于建筑物的接地和防雷装置上。
下面将介绍一些常见的规格型号及其特点。
1. 规格型号：30*4mm该规格的专用接地避雷镀锌扁钢适用于一些小型建筑物的接地和防雷装置。
由于其较小的尺寸，安装方便，适用于有限的空间。
30*4mm的扁钢具有较高的强度和韧性，能够承受一定的压力和拉力。
经过镀锌处理，具有良好的防腐性能，在户外环境下使用寿命较长。
2. 规格型号：40*5mm40*5mm的专用接地避雷镀锌扁钢适用于中型建筑物的接地和防雷装置。
其尺寸较大，能够承受较大的荷载，具有较高的强度和稳定性。
40*5mm的扁钢经过镀锌处理，具有良好的耐候性和抗腐蚀性，适合在多种环境条件下使用。
3. 规格型号：50*6mm50*6mm的专用接地避雷镀锌扁钢适用于大型建筑物的接地和防雷装置。
该规格的扁钢具有更大的尺寸和更高的强度，能够承受更大的荷载和拉力。
经过镀锌处理，50*6mm的扁钢具有更好的耐候性和耐腐蚀性能，能够在恶劣的环境条件下长期使用。
专用接地避雷镀锌扁钢作为建筑物的接地和防雷装置的重要组成部分，具有以下几点优势：1. 高强度：专用接地避雷镀锌扁钢采用优质钢材制成，具有较高的强度和韧性，能够承受一定的荷载和拉力，保证建筑物的稳定性和安全性。
2. 耐候性好：经过镀锌处理的扁钢具有良好的耐候性，能够在户外环境下长期使用，不易受到氧化和腐蚀的影响，延长了使用寿命。
3. 安装方便：专用接地避雷镀锌扁钢的尺寸较小，重量较轻，便于搬运和安装。
安装时只需将扁钢埋入地下或固定在建筑物上，即可完成接地和防雷装置的建设。
4. 维护成本低：镀锌处理的扁钢具有较好的耐腐蚀性能，不易受到环境因素的影响，减少了维护和更换的频率和成本。
专用接地避雷镀锌扁钢是一种重要的建筑材料，具有高强度、耐候性好、安装方便和维护成本低等优点。
根据建筑物的规模和需求，选择合适的规格型号的扁钢，能够有效地保护建筑物和人员的安全，防止雷击和电击事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜包钢接地棒产品简介
一、产品简介
铜包钢接地棒，借鉴国外顶尖技术，采用独特生产工艺制作。
产品同时结合了铜的电阻低、耐腐蚀性强、电气连接性好，以及钢的强度高、施工方便等特点，是替代传统金属接地材料的最佳选择。
产品铜层不易剥离，有良好的可塑性，可轧制螺纹，可弯折，运输及施工方便，可广泛应用于输变电、电站、通讯基站、建筑物及天线接地装置中，与接闪器（避雷针、避雷线）及引下线组成防雷接地系统。
二、产品特点
◆顶尖的制造工艺
采用国外最新铜引铸技术生产，弯曲180度也不会出现脱层、开裂等现象。
◆成本低，应用最广
相比传统纯铜接地棒，成本降低2/3。
特殊的多段连接方式，可深入地下35米，满足特殊环境施工要求。
适用于任何工程，应用面最广。
◆防腐特性强
表面紫铜层厚（大于0.25mm），耐腐蚀性强，适用于不同PH值、电阻率、湿度、温度的土壤环境，使用寿命超过30年。
◆施工简易
运输方便，专用的连接套管或热熔焊接方式连接，快捷简单，接头牢固，稳定性好。
◆降阻效果明显
表面紫铜材料导电性强，降阻效果明显优于普通金属材料。
三．常用型号规格表
wellyweld镀铜接地棒
代码镀层厚度
（mm）
直径
(mm)
长度
(mm)
重量
(kg)
备注
WLT203 0.254 14.2 1200 1.53 10根一包装WLT213 0.254 14.2 1500 1.88 10根一包装WLT226 0.254 14.2 2500 3.10 10根一包装WLT236 0.254 14.2 3000 3.79 10根一包装WLT313 0.254 17.2 1500 2.73 10根一包装WLT326 0.254 17.2 2500 4.56 10根一包装WLT336 0.254 17.2 3000 5.44 10根一包装WLT426 0.254 20 2500 6.25 5根一包装WLT436 0.254 20 3000 7.50 5根一包装WLT526 0.254 25 2500 9.80 5根一包装WLT536 0.254 25 3000 11.60 5根一包装
注：型号有一头尖，一头带螺纹、两头都带螺纹的，可以根据客户需求定制。
四、技术参数
1、铜层厚度：≥0.254mm
2、抗拉强度：≥600N/mm²
3、平直度误差：≤1mm/m
4、铜层可塑性：接地棒弯曲30度时，折角内外缘无裂缝现象。
5、铜层结合度：经附着力试验，棒身铜钢结合良好，未出现剥离现象，虎口钳钳口咬合处出现少许剥落铜层，属正常连接磨损。
可以按要求的长度连接接地棒，深入地下35米，减少气候条件（如霜和干旱）对土壤电阻率及接地电阻的影响。
五、用量计算公式
单根铜包钢接地棒的接地电阻：
铜包钢接地棒的用量：
→单根铜包钢接地棒的接地电阻（Ω）
R
t
ρ→施工现场土壤电阻率（Ω • m)
L→铜包钢接地棒的长度（m）
d→铜包钢接地棒的直径（m）
n→铜包钢接地棒的用量（根）
R→设计要求接地电阻（Ω）
η→利用系数，一般取值为0.4～0.8（参考防雷技术规程汇编）。
