机械零件外形尺寸视觉检测系统

机械制造行业中自动化检测技术的使用教程

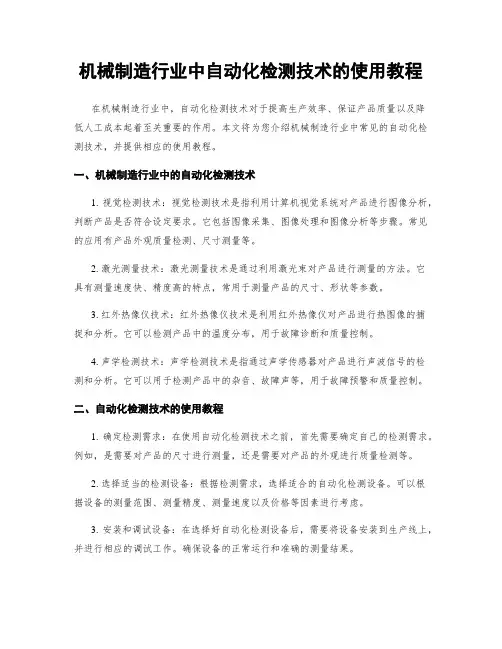

机械制造行业中自动化检测技术的使用教程在机械制造行业中，自动化检测技术对于提高生产效率、保证产品质量以及降低人工成本起着至关重要的作用。

本文将为您介绍机械制造行业中常见的自动化检测技术，并提供相应的使用教程。

一、机械制造行业中的自动化检测技术1. 视觉检测技术：视觉检测技术是指利用计算机视觉系统对产品进行图像分析，判断产品是否符合设定要求。

它包括图像采集、图像处理和图像分析等步骤。

常见的应用有产品外观质量检测、尺寸测量等。

2. 激光测量技术：激光测量技术是通过利用激光束对产品进行测量的方法。

它具有测量速度快、精度高的特点，常用于测量产品的尺寸、形状等参数。

3. 红外热像仪技术：红外热像仪技术是利用红外热像仪对产品进行热图像的捕捉和分析。

它可以检测产品中的温度分布，用于故障诊断和质量控制。

4. 声学检测技术：声学检测技术是指通过声学传感器对产品进行声波信号的检测和分析。

它可以用于检测产品中的杂音、故障声等，用于故障预警和质量控制。

二、自动化检测技术的使用教程1. 确定检测需求：在使用自动化检测技术之前，首先需要确定自己的检测需求。

例如，是需要对产品的尺寸进行测量，还是需要对产品的外观进行质量检测等。

2. 选择适当的检测设备：根据检测需求，选择适合的自动化检测设备。

可以根据设备的测量范围、测量精度、测量速度以及价格等因素进行考虑。

3. 安装和调试设备：在选择好自动化检测设备后，需要将设备安装到生产线上，并进行相应的调试工作。

确保设备的正常运行和准确的测量结果。

4. 设定检测参数：根据产品的要求，设置好检测参数。

例如，对于视觉检测技术，需要设定好图像处理的算法和阈值等。

5. 进行产品检测：将待检测的产品送入自动化检测设备进行检测。

监控设备的运行状态，确保检测的准确性和稳定性。

6. 分析和处理检测结果：根据自动化检测设备输出的结果，进行结果的分析和处理。

例如，对于视觉检测技术，可以根据图像处理的结果判断产品的合格与否。

基于激光视觉传感器的机械零件形貌检测方法

基于激光视觉传感器的机械零件形貌检测方法
唐月夏;李光平
【期刊名称】《激光杂志》
【年(卷),期】2024(45)5
【摘要】形貌检测一直机械零件加工的关键技术,当前机械零件形貌检测方法存在许多不足,形貌检测误差,耗时比较长,为了获得更加理想的机械零件形貌检测结果,设计了基于激光视觉传感器的机械零件形貌检测方法。

首先研究机械零件形貌检测的研究现状,找到引起机械零件形貌检测效果差的原因,然后引入激光视觉传感器对机械零件图进行采集,并对原始图像进行去噪、均衡化处理,提取机械零件形貌检测特征,最后根据特征进行机械零件形貌检测,并进行了机械零件形貌检测仿真测试,结果表明,本方法对零件1的检测误差为3μm,对零件2的检测误差为5μm;对零件1的检测时间为7 ms,对零件2的检测时间为6.5 ms;有效减少了机械零件形貌检测误差,提高了机械零件形貌检测精度,具有更高的实际应用价值。

【总页数】6页(P220-225)
【作者】唐月夏;李光平
【作者单位】南宁学院智能制造学院
【正文语种】中文
【中图分类】TN929
【相关文献】
1.刀具形貌激光视觉检测系统标定方法的研究
2.基于机器视觉的机械零件表面缺陷在线检测方法研究
3.微弱复合信号的随机共振
4.吉林省黑土区玉米精准施肥与病虫害防治技术
5.基于激光视觉传感器角焊缝偏差与焊枪倾角检测研究
因版权原因，仅展示原文概要，查看原文内容请购买。

基于机器视觉的机械零部件尺寸测量技术研究

基于机器视觉的机械零部件尺寸测量技术研究导言近年来，随着机械工业的不断发展，对机械零部件尺寸测量技术的要求也越来越高。

传统的人工测量虽然能够满足一定的需求，但其存在的主观性和不稳定性仍然是主要问题。

为了解决这一问题，基于机器视觉的机械零部件尺寸测量技术应运而生。

本文将探讨基于机器视觉的机械零部件尺寸测量技术的研究现状和未来发展趋势。

一、技术原理基于机器视觉的机械零部件尺寸测量技术是利用计算机和摄像设备对机械零部件进行图像采集和处理，通过图像处理算法获取零部件的尺寸信息。

其技术原理主要分为图像采集、图像处理和尺寸测量三个步骤。

图像采集是基于机器视觉的机械零部件尺寸测量技术的第一步。

通过高分辨率摄像设备对机械零部件进行拍摄，获取清晰的图像。

高分辨率的摄像设备能够提供更多的图像信息，有助于提高尺寸测量的准确性。

图像处理是基于机器视觉的机械零部件尺寸测量技术的核心步骤。

通过图像处理算法对采集到的图像进行分析和处理，去除图像中的噪声和干扰，提取出零部件的边缘特征。

常用的图像处理算法包括边缘检测、二值化、轮廓提取等。

尺寸测量是基于机器视觉的机械零部件尺寸测量技术的最终目标。

通过对图像处理后的图像数据进行尺寸计算，得到机械零部件的尺寸信息。

常用的尺寸测量方法包括长度测量、宽度测量、直径测量等。

二、研究现状基于机器视觉的机械零部件尺寸测量技术已经在工业领域得到广泛应用。

目前，研究人员主要集中在算法改进、设备优化和测量系统的智能化方面进行研究。

在算法改进方面，研究人员提出了许多新的图像处理算法和尺寸测量方法。

例如，基于边缘检测和霍夫变换的尺寸测量方法可以提高测量的准确性和稳定性。

另外，利用深度学习技术进行图像处理和尺寸测量也成为研究热点。

这些算法的出现极大地推动了基于机器视觉的机械零部件尺寸测量技术的发展。

在设备优化方面，研究人员致力于提高摄像设备的性能和精度。

高分辨率、高帧率的摄像设备能够提供更多的图像信息，从而提高尺寸测量的准确性。

基于机器人视觉的自动化检测系统设计

基于机器人视觉的自动化检测系统设计随着科技的不断进步，人们对生产效率和质量的要求越来越高，因此自动化生产逐渐成为了各行各业的趋势。

其中，机器人视觉技术的应用在自动化生产中越来越多，成为了一个重要的领域。

机器人视觉检测系统能够准确地检测产品的尺寸、颜色、外观质量等相关信息，从而实现了生产线的自动化检测，大大提高了生产效率和产品品质。

在本文中，我们将从机器人视觉的基本原理、系统设计和应用场景等方面，进行分析和探讨。

一、机器人视觉的基本原理机器人视觉技术是基于计算机视觉技术和机器人控制技术的综合应用。

其基本原理是通过为机器人配备相应的图像处理器和摄像机等设备，将产品的图像进行采集、处理和分析，从而实现对产品的各种检测需求。

机器人通过采集图像后，将图像传输到计算机中，使用计算机视觉算法进行图像处理和分析，最终实现对产品进行分类、拣选、定位、计数、测量等操作。

机器人视觉主要由两个部分组成：图像采集设备和图像处理软件。

在图像采集设备方面，通常配备高分辨率的摄像机或采集卡等设备，从而可实现对产品的高清、快速、准确的图像采集。

在图像处理软件方面，通常采用计算机视觉算法，如数字图像处理、机器学习、深度学习等技术，对产品的图像进行分析处理，从而实现对产品的各种检测和操作。

二、机器人视觉检测系统的设计机器人视觉检测系统设计的核心是对产品进行图像处理和分析的算法。

通常，机器人视觉检测系统的设计需要根据不同的产品和检测需求，选择合适的算法进行处理。

例如，对于颜色的检测需求，可以使用彩色图像处理算法，对于形状的检测需求，可以使用轮廓检测算法。

在算法选择的基础上，机器人视觉检测系统的设计还需要注意以下几个方面：（一）图像采集图像采集是机器人视觉检测系统的基础。

采集设备的选择要根据不同的产品和检测需求进行选择。

通常，摄像机可以采集高分辨率的图像，而采集卡可以提高采集速度。

因此，根据具体需求，选择合适的图像采集设备非常关键。

（二）图像处理针对不同的产品和检测需求，选择合适的图像处理算法进行处理。

视觉检测系统实施方案

视觉检测系统实施方案一、背景。

随着科技的不断发展，视觉检测系统在各个领域的应用越来越广泛，包括工业制造、智能交通、医疗诊断等等。

视觉检测系统通过图像识别和处理技术，可以实现对目标的自动检测、识别和测量，大大提高了生产效率和产品质量。

因此，对于企业来说，引入视觉检测系统已经成为提升竞争力的重要手段之一。

二、系统设计。

1. 系统架构。

视觉检测系统主要包括图像采集、图像处理、目标识别和结果输出四个部分。

其中，图像采集模块负责获取待检测物体的图像信息，图像处理模块对采集到的图像进行预处理和特征提取，目标识别模块通过算法识别目标并进行测量分析，最终将结果输出到显示器或其他设备上。

2. 硬件设备。

在实施视觉检测系统时，需要选择适合的硬件设备，包括高清工业相机、光源、镜头、图像处理器等。

其中，高清工业相机是核心设备，负责图像的采集和传输，而光源和镜头则对图像的质量起着至关重要的作用。

3. 软件平台。

针对不同的应用场景，可以选择不同的软件平台来实现视觉检测系统。

常见的软件平台包括OpenCV、Matlab、LabVIEW等，它们提供了丰富的图像处理和分析工具，可以帮助用户快速实现视觉检测系统的开发和部署。

三、系统实施。

1. 系统集成。

在实施视觉检测系统时，需要对硬件设备和软件平台进行集成，确保它们能够协同工作。

首先，需要根据实际需求选择合适的硬件设备，并进行安装和调试；其次，根据系统设计要求，选择合适的软件平台，并进行开发和测试；最后，将硬件设备和软件平台进行整合，搭建起完整的视觉检测系统。

2. 算法优化。

视觉检测系统的核心在于目标识别和测量分析的算法。

在实施过程中，需要对算法进行优化，以提高系统的性能和稳定性。

通过对图像处理和特征提取算法的优化，可以提高系统对目标的识别精度和速度；通过对目标识别和测量分析算法的优化，可以提高系统对目标的测量精度和稳定性。

3. 系统调试。

在实施视觉检测系统后，需要对系统进行调试和优化，以确保系统能够正常工作。

基于机器视觉的端子尺寸检测系统

ＫｅｙｗｏｒｄＳ＂ｔ－ｅｒｍｉｎａｌ；ｄｉｍｅｎｓｉｏｎ；ａｕｔｏｍａｔｉｃｉｎｓｐｅｃｔｉｏｎ；ｍａｃｈｉｎｅｖｉｓｉｏｎ
０引言
机器视觉（Ｍａｃｈｉｎｅｖｉｓｉｏｎ）是研究用计算机来模
拟生物外显或宏观视觉功能的科学和技术，用摄
时间要能够和整个生产线的生产周期的要求。
１系统工作原理
端子尺寸检测系统由ＣＣＤ传感器、光学系
像机（即图像摄取装置，分ＣＭＯＳ和ＣＣＤ两种）和计
算机等ห้องสมุดไป่ตู้器代替人眼对目标进行测量、跟踪和识别，并加以判断。用图像来创建和恢复现实世界模型，最终用于实际检测、测量和控制。简单地说，机器视觉可以理解成给机器加装上视觉装置，或者是加装有视觉装置的机器，就是用机器代替人眼来做测量和判断。给机器加装视觉装置的目的，是为了使机器具有类似于人类的视觉功能，从而提高机器的自动化和智能化程度ｕ。端子零件作为连接件，在汽车电子产品领域大量使用，然后由于金属端子的厚度很薄，在接触力的作用下回产生大的变形，从而产生很大的检测误差，所以只能采用非接触的检测方法进行
ＬＥＩＭｉｎ — ｈｕａ，ＣＨＥＮＬｉａｎｇ２
（１．ＧｕａｎｇｚｈｏｕＯＴＩＳＥｌｅｖａｔｏｒＣｏ．，Ｌｔｄ，Ｇｕａｎｇｚｈｏｕ５１０４２５，Ｃｈｉｎａ；２．ＨａｎｇｚｈｏｕＷａｎｘｉａｎｇＰｏｌｙｔｅｃｈｎｉｃ，

基于双目视觉的机械零件位姿检测系统研究

算法实现：使用编程语言实现算法，并进行测试和验证
算法评估：对算法进行评估，比较与其他算法的优劣
测试目的：验证机械零件位姿检测系统的准确性和可靠性
测试环境：实验室和实际生产线
测试方法：对比实验、重复测试和异常测试
测试结果：高准确率和低误差率
相机标定是确定相机内部参数和外部参数的过程，通过标定可以获得相机的高精度模型。
双目立体标定：确定左右相机之间的相对位置和姿态，以及基线距离等参数
优化算法：采用优化算法对标定结果进行优化，提高标定精度
优化算法：采用先进的优化算法，提高标定精度和速度参数调整：根据实际情况调整相机参数和标定板规格，提高标定效果多视角标定：采用多视角标定方法，提高标定结果的稳定性和可靠性实践应用：将双目视觉系统应用于实际生产中，不断优化和改进系统性能
常见的相机标定方法包括张氏标定法、两步法等，这些方法都需要使用已知尺寸和位置的标定板作为参照物。
相机标定的精度直接影响到双目视觉系统的测量精度，因此需要进行高精度的相机标定。
在进行相机标定时，需要注意消除相机的畸变，以提高标定精度和双目视觉系统的测量精度。
相机内参标定：确定相机内部参数，如焦距、光心等相机外参标定：确定相机相对于标定物的位置和姿态
触、低成本
挑战：光照条件、目标遮挡、复杂背景、实
时性
硬件部分：包括双目视觉相机、机械零件、
标定板等
软件部分：包括图像采集、预处理、特征提取、位姿计
算等模块
算法部分：采用基于特征匹配的位姿计算方法，实现机械零件的位姿
检测
应用部分：将位姿检测结果应用于机械零件的自动化装配和质量控制

视觉检测解决方案(3篇)

第1篇随着工业自动化和智能化水平的不断提高，视觉检测技术作为一种高效、准确的检测手段，在各个行业中得到了广泛应用。

本文将针对视觉检测技术，提出一种全面的解决方案，旨在为用户提供高质量、高效率的视觉检测服务。

一、视觉检测技术概述1. 定义视觉检测技术是利用计算机视觉、图像处理、模式识别等技术，对物体进行自动识别、测量、分类、定位等操作，实现对产品质量、形状、尺寸、颜色等属性的检测。

2. 应用领域视觉检测技术广泛应用于电子、汽车、食品、医药、包装、物流等行业，如产品外观检测、缺陷检测、尺寸测量、二维码识别等。

二、视觉检测解决方案1. 系统架构视觉检测系统主要由以下几部分组成：（1）光源：为被检测物体提供合适的照明，提高图像质量。

（2）相机：捕捉被检测物体的图像，将图像信息传递给计算机进行处理。

（3）图像处理软件：对图像进行预处理、特征提取、分类、测量等操作。

（4）控制系统：协调各部分设备的运行，实现自动化检测。

（5）执行机构：根据检测结果执行相应的操作，如剔除、分拣、标记等。

2. 解决方案实施步骤（1）需求分析首先，根据用户的具体需求，明确检测任务，如检测对象、检测指标、检测精度等。

（2）硬件选型根据需求分析结果，选择合适的硬件设备，包括光源、相机、执行机构等。

（3）软件设计根据硬件选型，设计图像处理软件，包括预处理、特征提取、分类、测量等模块。

（4）系统集成将硬件和软件进行集成，调试系统，确保各部分设备协同工作。

（5）测试与优化对系统进行测试，验证其性能，根据测试结果对系统进行优化。

3. 解决方案特点（1）高精度：通过优化算法和硬件选型，提高检测精度，满足不同行业的需求。

（2）高效率：自动化检测，减少人工干预，提高生产效率。

（3）高稳定性：系统设计合理，抗干扰能力强，保证长期稳定运行。

（4）可扩展性：可根据用户需求，方便地增加或修改检测功能。

三、案例分析1. 汽车行业在汽车行业，视觉检测技术主要用于汽车零部件的检测，如发动机、变速箱、底盘等。

基于机器视觉的产品尺寸自动检测系统设计

基于机器视觉的产品尺寸自动检测系统设计随着工业生产的日益发展和自动化程度的不断提高，工业自动化技术也越来越成熟。

其中机器视觉技术就是其中的一种重要的技术手段。

机器视觉技术主要通过计算机视觉系统来实现对物品的自动识别、检测、计量和分类等功能。

机器视觉技术及其相关产品应用广泛，例如工业自动生产线上的产品检测、智能交通系统中的车辆识别等。

本文主要介绍如何基于机器视觉技术来设计一个产品尺寸自动检测系统。

一、机器视觉技术的原理和应用机器视觉技术是一种通过计算机对图像信息进行处理和分析，实现自动识别、检测、计量和分类等功能的技术手段。

将这种技术应用到产品尺寸自动检测系统中，可以实现自动检测各种产品的尺寸、形状、位置等信息。

机器视觉技术主要包括图像采集、图像处理和图像识别三个方面。

图像采集：利用摄像机、线阵列扫描器、CCD、CMOS等各种不同的图像数据采集设备，将物品表面图像转化为数字信号，用以进行后续的图像处理和分析。

图像处理：对采集到的图像进行数字化、滤波、增强、分割等处理，以便对目标物体进行特征提取和分析。

图像识别：通过特征提取和匹配，对进行分类或定位等操作，以实现对目标物体的自动检测、计量、分拣和分类等功能。

二、产品尺寸自动检测系统的设计方案1、系统硬件设计系统硬件主要由采集设备、采集控制器、图像处理器、分析处理器、输出设备等组成。

其中采集设备主要采用CCD或CMOS的形态，并与采集控制器相连，控制信号进入采集设备后对尺寸进行采集。

图像处理器主要对采集的信号进行滤波和增强处理，并采用数字化处理方式，使用数字信号处理芯片实现。

分析处理器主要对处理后的信号进行分析和识别，根据实际情况使用FPGA或DSP进行处理。

2、系统软件设计系统软件的设计主要包括图像获取软件、图像处理软件和图像识别软件，软件运行在嵌入式操作系统中。

图像获取软件主要运行在采集控制器中，其主要作用是控制采集设备和实时采集信号。

图像处理软件主要通过计算机进行处理，并将处理结果传输给图像识别软件进行处理，这里主要应用数字化信号处理和算法处理。

基于机器视觉的零件尺寸检测系统设计与实现

基于机器视觉的零件尺寸检测系统设计与实现随着制造业的发展和现代工业生产的复杂性增加，对零件尺寸的精确检测要求也越来越高。

传统人工检测的局限性和效率问题引发了机器视觉技术在零件尺寸检测中的应用。

本文将介绍一种基于机器视觉的零件尺寸检测系统的设计与实现。

一、引言机器视觉技术是指模仿人眼视觉系统的感知、识别和判别能力，通过相机、图像采集卡、计算机等设备，对图像进行采集、处理和分析的技术。

在制造业中，机器视觉技术已经得到了广泛应用，其中之一就是零件尺寸的检测。

二、系统设计1. 系统硬件设计基于机器视觉的零件尺寸检测系统的硬件设计包括相机、光源、图像采集卡和计算机等设备。

相机是将被检测零件的图像采集下来的关键设备，其选型应根据零件的特性和检测要求来确定。

光源的选取也至关重要，应以保证零件表面被光照亮且不产生阴影为原则。

图像采集卡负责将相机采集到的图像数据传输到计算机上进行处理和分析。

2. 系统软件设计基于机器视觉的零件尺寸检测系统的软件设计通常包括图像预处理、特征提取和尺寸计算三个主要步骤。

图像预处理是对采集到的图像进行噪声去除、平滑处理和图像增强等操作，以提高后续处理的准确性和稳定性。

特征提取是基于处理后的图像，通过算法提取图像中与零件尺寸相关的特征信息，如边缘、角点等。

常用的特征提取算法有Canny算法、Sobel算法等。

尺寸计算是根据所提取到的特征信息，结合已知的标定参数和尺寸测量原理，进行尺寸计算并给出结果。

常用的尺寸计算方法有比例尺寸计算法、基于几何关系的尺寸计算法等。

三、系统实现1. 硬件搭建在系统实现过程中，首先需要根据硬件设计的要求，搭建相应的硬件平台，包括安装相机、配置光源、连接图像采集卡和计算机等设备。

确保硬件设备的稳定性和可靠性。

2. 软件开发基于机器视觉的零件尺寸检测系统的软件开发需要根据所选用的开发平台和编程语言进行。

可以选择常见的开发平台，如OpenCV、MATLAB等，以及常用的编程语言，如C++、Python等。

基于机器视觉的零件尺寸检测与测量系统设计

基于机器视觉的零件尺寸检测与测量系统设计随着工业生产的发展，对零件的质量与精度要求越来越高，而传统的人工尺寸检测与测量方法已经无法满足这些要求。

因此，基于机器视觉的零件尺寸检测与测量系统应运而生。

本文将针对这一问题进行探讨。

一、介绍机器视觉技术是一门利用计算机视觉进行模式识别、目标检测和三维重建等方面的技术。

基于机器视觉的零件尺寸检测与测量系统利用计算机视觉技术，可以实现对零件尺寸的高精度检测与测量。

二、系统设计1. 摄像设备选择在设计基于机器视觉的零件尺寸检测与测量系统时，首先需要选择合适的摄像设备。

一般来说，高分辨率的摄像头能够提供更精确的检测结果。

2. 图像采集与处理图像采集是系统中的核心环节之一，通过摄像设备采集零件的图像，并对图像进行处理，提取出需要检测的特征。

图像处理算法可以采用边缘检测、二值化、滤波等方法，以提高图像的清晰度和信噪比。

3. 特征提取与分析在图像处理的基础上，需要进一步提取出零件的特征信息。

可以通过边缘检测算法提取零件的轮廓信息，或者利用模板匹配的方法提取出关键特征点。

4. 尺寸计算与结果输出根据零件的特征信息，结合相应的几何测量原理，可以计算出零件的尺寸参数。

一般来说，可以计算出零件的长、宽、高等尺寸参数，以及一些特殊形状的测量参数。

三、系统优势基于机器视觉的零件尺寸检测与测量系统相比传统的人工测量方法具有以下优势：1. 精度高：机器视觉系统可以实现对零件尺寸的高精度测量，减少了人为因素对测量结果的影响。

2. 自动化程度高：系统可以实现对多个零件的自动化测量，减少了人工测量的工作量，提高了工作效率。

3. 可靠性好：机器视觉系统的测量结果可靠性高，可以避免人工测量过程中的主观误差。

4. 数据可视化：测量结果可以通过电脑显示进行直观展示与分析，方便人们对零件质量进行评估。

四、应用领域基于机器视觉的零件尺寸检测与测量系统在很多领域都有广泛的应用，例如汽车制造、航空航天、电子电气等行业。

利用机器视觉技术的机械零件尺寸检测

利用机器视觉技术的机械零件尺寸检测随着科技的不断进步，机器视觉技术在工业制造领域得到了广泛应用，其中之一就是机械零件尺寸检测。

利用机器视觉技术进行机械零件尺寸检测能够提高检测的准确性和效率，减少人工检测的不确定性，大大提升制造业的生产效能和产品质量。

机器视觉技术的应用范围非常广泛，其中之一就是对机械零件的尺寸进行检测。

在过去，人工测量是常用的检测手段，但是人工测量不仅费时费力，而且容易受到人为因素的影响，造成测量结果的误差。

而利用机器视觉技术，可以通过高精度的图像处理算法和先进的深度学习模型，对零件进行全面的、无死角的尺寸测量。

首先，机器视觉技术通过高分辨率的图像设备，可以将机械零件的图像获取到计算机中，然后通过图像处理程序对图像进行预处理，包括去噪、增强对比度、边缘检测等。

接着，机器学习算法或深度学习模型开始工作，对图像进行特征提取和分析。

这一步非常关键，因为不同的零件可能有不同的形状和尺寸，所以需要设计相应的算法和模型，以便准确地识别并测量不同种类的零件。

对于非常小或非常细长的零件，由于图像的失真和畸变，可能导致尺寸测量的不准确。

为了解决这个问题，一些先进的机器视觉系统可能会使用多个相机进行图像捕捉，并使用三维重建技术来生成更准确的模型。

通过机器学习算法和深度学习模型的训练，机器视觉系统能够自动识别和测量不同零件的尺寸。

这种自动化的机械零件尺寸检测方法不仅提高了生产效率，减少了人为因素的影响，还减少了人力成本和测量误差。

另外，机器视觉技术还可以进行大批量的零件尺寸检测，检测速度快，可以准确实时地掌握生产线上零件质量的状况，从而提前发现和解决潜在的质量问题。

当然，机器视觉技术在机械零件尺寸检测中也面临一些挑战和限制。

首先，不同种类的零件形状和尺寸差异很大，需要开发不同的算法和模型来进行测量。

其次，零件在生产过程中可能会出现表面光洁度不佳、表面污染或磨损等问题，这会影响图像的质量和准确性。

此外，机器视觉系统的设置和校准也需要一定的专业知识和技能，以确保测量结果的准确性和可靠性。

基于机器视觉的零件表面缺陷检验系统开发

基于机器视觉的零件表面缺陷检验系统开发摘要进入21世纪科技的快速发展，工业设备多实现自动化，机器代替了人工，智能化成为一种不可避免的事情。

但在工件检测方面，目前仍以人工为主。

为了实现智能化检测，人们开始了基于机器视觉的检测与研究。

传统的人工检测在现代工业存在些许问题，在零件检测中需要提出更好的检测方法。

本文搭建机器视觉检测成像系统，主要的工作原理是：将待测零件放在工作平台上，在特定的光照环境下，通过相机和镜头所组成的图像摄取装置对目标物体进行拍摄，将所拍摄的图像转换成图像信号并传输给图像采集卡，再由图像采集卡传输给图像处理系统。

本文以工件为研究对象，利用东北大学数据集对模型进行训练，以及通过对机器视觉检测成像的研究，搭建一组基于机器视觉的检测装置。

本文研究内容主要分为两个部分：机器视觉成像系统和零件表面缺陷检验结果与分析。

关键词：深度学习；机器视觉；零件表面缺陷；目标检测第一章前言1.1研究背景及意义工业生产过程中，对零件的测量方式分为接触式测量方式和非接触式测量方式。

日常使用最为频繁的就是接触式测量，但存在效率低和精度不高的问题，同时对人力的需求大。

由于市面上常规的测量方法存在问题，因此本文致力于研究新的检测方法。

机器视觉为非接触式测量提供了一种既满足精度又可控制成本的检测方式。

1.2 机器视觉1.2.1 YOLO发展史YOLO是一个end-to-end的目标检测卷积神经网络，属于单阶段目标探测器且依赖于不同尺度的锚框。

YOLO算法具体流程为：输入一个图像，利用特征提取网络CSP提取其特征，输出其特征图；将图像分割成数个网格单元；使用当前目标中心坐标所属的网络单元即特征上的锚框来预测当前目标，并输出预测特征图。

1.3本文研究及结果本文以零件为研究对象，通过对机器视觉检测成像的研究，搭建一组基于机器视觉的检测装置。

本文研究内容主要分为两个部分：机器视觉成像系统和零件表面缺陷检验结果与分析。

第二章YOLOv5算法的应用2.1 YOLOv5模型YOLO模型是一种快速的对象检测模型，与同期的出现网络模型相比，在同等空间尺寸下更加强大，且随着模型的迭代演变，模型的检查也更加稳定。

基于计算机视觉技术的小尺寸机械零件的尺寸测量系统研究

维普资讯
第２卷第３期９２０９月０７年
，
湘潭师范学院学报（自然科学版）ＪｒａｏｉｇａｏｍａＵｉｒ￣（ａｕａ，ｉｃｄｔｎｏｎｌｆａｔｎＮｒｌｎｅｓ，ｔｒＳｅｅＥｉ）ｕｘｎｖＮＪｃｎｉｏ
摘要：利用计算机视觉技术解决工业现场皮带流水线上大批量的小尺寸机械加工零件尺寸的测量方法，利用计算机
视觉技术结合流水线现场需要的实际情况构建小尺寸机械零件的尺寸测量系统。在对测量系统进行系统功能分析和总体
设计的同时，根据现场工况需要对硬件系统进行了设计。关键词：计算机视觉技术；小尺寸机械零件；寸；尺测量系统
经过延时（延迟时间为：１Ｖ在零件经过图像采集位时，Ｌ／）通过给皮带电机控制模块通信停止电机运转，这
时候对零件进行图像的采集，图像采集完成后恢复皮带电机运转，然后在上位机中对所采集的图像进行处
理和分析计算；最后，根据图像处理分析计算结果对所检测的零件进行筛选处理，如果检测的零件为不合格零件，则经过延时（延迟时间为：２Ｖ，Ｌ／）上位机给下位机发信号，下位机则控制筛选执行机构把不合格零件顶出流水线而实现测量目的［３。其中皮带实现的是“ 一一一的工作模式。整个系统的工作３］停走停走”
测位与图像采集位的距离为。图像采集位与结果处理位的，距离为２。其工作原理是：首先，通过来料检测／触发模块对
３６
图４测量系统工作流程图
维普资讯
流水线上的零件进行检测，判断是否有待测零件通过检测系统。如果有零件通过，则触发图像采集模块，

基于机器视觉的零件尺寸自动测量系统

本和管理成本的同时，然不能保证１０的检验合仍０％格率，当今企业之间的竞争，而已经不允许哪怕是０．
１的缺陷存在。有些时候，％如微小尺寸的精确快速测量，形状匹配，色辨识等，人眼根本无法连续颜用稳定地进行，它物理量传感器也难有用武之地。其以铸件而言，的形状不规则导致难以测量，钣金它而
算，而求得图像中需要测量的边界点的坐标，从并求出被测工件的尺寸值，后与预先设定的标准尺寸最
同特点是连续大批量生产、尺寸精确度的要求非对
常高。这种带有高度重复性和智能性判断的工作一般只能靠人手工检测来完成，们经常在一些工厂我
经透镜滤掉杂光后放大聚焦在ＣＳ的光敏阵列面ＭＯ
２检测原理
被测件如图２所示。若要测景其中图示的长度
Ｌ则可以选择获取图中３个角点的坐标Ｐ（，．，．．Ｙ）
Ｐ（】）Ｐ（，）则长度Ｌ为Ｐ点距离ＰＸ，２，，Ｘ，。，，．与Ｐ点构成的直线的距离。即
，
上，ＭＯＣＳ摄像头将其接受的光学影像转换成视频信号输出给图像采集卡，图像采集卡再将数字信号
转换成数字图像信息供计算机处理和显示器显示，

尺寸视觉检测方案

尺寸视觉检测方案概述尺寸视觉检测方案是一种通过计算机视觉技术对产品尺寸进行自动检测和测量的解决方案。

传统的尺寸检测通常需要人工干预，费时费力且易出错。

而利用计算机视觉技术可以实现快速、准确、自动化的尺寸检测，从而提高生产效率和产品质量。

该文档将介绍尺寸视觉检测方案的工作原理、所需设备和软件以及实施步骤等内容。

工作原理尺寸视觉检测方案基于计算机视觉技术，结合图像处理和机器学习算法，实现对产品尺寸的测量和检测。

其工作流程如下：1.图像采集：使用相机或其他图像采集设备对待测产品进行图像采集。

图像采集设备的选择应根据产品尺寸、形状和表面特征等因素进行规划。

2.图像预处理：对采集到的图像进行预处理，包括去噪、平滑、调整亮度和对比度等。

预处理步骤旨在提高后续图像处理和分析的效果。

3.特征提取：通过图像处理算法提取产品图像中的特征。

这些特征可以是边缘、角点、线段等，用于后续尺寸测量和检测。

4.尺寸测量：根据提取到的特征，利用计算机视觉算法进行尺寸测量。

常见的测量方法包括直线测量、圆弧测量和角度测量等。

5.尺寸检测：将测量结果与预设的尺寸标准进行比对，判断产品是否符合要求。

检测结果可以通过可视化界面、报警系统或其他方式进行显示和传输。

所需设备和软件实施尺寸视觉检测方案需要以下设备和软件：1.相机：用于图像采集的设备，可选择适合产品尺寸和环境的相机。

常见的相机类型包括工业相机、智能手机相机和网络摄像头等。

2.光源：提供充足的光照以获得清晰的产品图像。

常见的光源类型包括白光灯、激光光源和红外光源等。

3.图像处理软件：用于图像预处理和特征提取的软件工具。

常见的图像处理软件包括OpenCV、MATLAB和Python的图像处理库等。

4.计算机：用于运行图像处理和分析算法的计算机。

计算机的性能和配置应根据算法的要求进行选择。

5.尺寸测量和检测软件：根据具体需求选择合适的尺寸测量和检测软件。

部分厂商提供专用的软件套件，可根据产品特性进行定制。

基于机器视觉的复杂零件外观尺寸检测

基于机器视觉的复杂零件外观尺寸检测韩向可;吴耀春【摘要】根据复杂零件检测收慢、效率低的情况,设计了一套基于机器视觉的检测系统.介绍了视觉检测系统的结构设计和零件图像的预处理和边界提取,并详细分析了零件尺寸的计算算法.本设计对其它产品的检测、检验具有一定的借鉴意义.【期刊名称】《装备制造技术》【年(卷),期】2017(000)004【总页数】3页(P166-167,173)【关键词】机器;视觉;复杂零件;尺寸检测【作者】韩向可;吴耀春【作者单位】安阳工学院,河南安阳455000;安阳工学院,河南安阳455000【正文语种】中文【中图分类】TP274.4在机械制造行业，特别是汽车生产制造领域，复杂零部件例如冲压件、铸件、复杂模具工件等大量使用。

如汽车减速器转轴端部紧固件，见图1，在装配中大量使用。

该零件结构复杂，被测参数较多，采用传统的手工抽检方式，耗时长、效率低，人工成本高；同时，检测结果不可避免的带有人的主观测量误差，难以保证检测精度，造成较大的装配误差或难以准确安装。

随着图像处理技术的发展，机器视觉检测方法以其非接触、检测精度高、自动化程度高等优势在工业领域得到了广泛应用，尤其适合于复杂零部件的外观轮廓检测。

本文针此对转轴端部紧固件的紧固件，研究分析了其外观轮廓尺寸的机器视觉检测方法。

视觉检测硬件系统如图2所示，它由工件检测平台、光源系统、CCD相机、图像采集卡、计算机、系统软件等组成[1]。

其中光源系统包括光源控制器和LED，可根据工作环境调整光照亮度。

软件系统采用Visual C++开发，用于采集到的图像处理、显示和尺寸检测等。

系统工作原理：当工件平放在检测台时，按下检测按钮，由CCD相机进行图像采集，通过软件系统对图像进行分析，在计算机上显示出被测工件轮廓尺寸和偏差等信息。

在检测系统的设计中，关键是软件系统的设计。

在计算机图像处理中主要由噪声去除、图像边界轮廓提取、尺寸计算、结果显示等部分组成[2]。
