机器视觉检测系统的最经典结构
基于LabVIEW的视觉检测系统软件框架设计

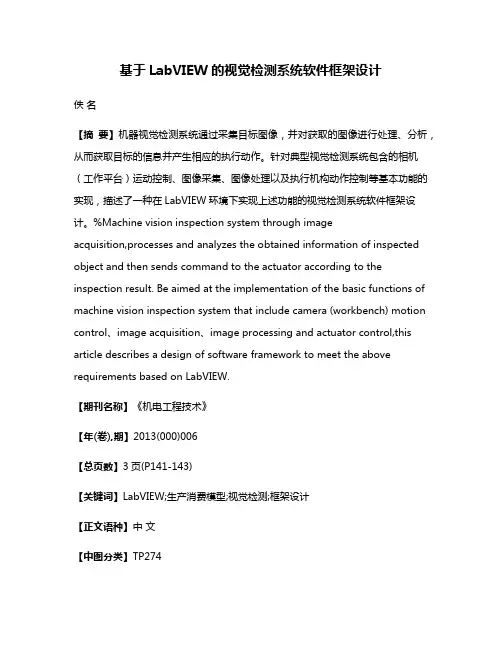

基于LabVIEW的视觉检测系统软件框架设计佚名【摘要】机器视觉检测系统通过采集目标图像，并对获取的图像进行处理、分析，从而获取目标的信息并产生相应的执行动作。
针对典型视觉检测系统包含的相机（工作平台）运动控制、图像采集、图像处理以及执行机构动作控制等基本功能的实现，描述了一种在LabVIEW环境下实现上述功能的视觉检测系统软件框架设计。
%Machine vision inspection system through imageacquisition,processes and analyzes the obtained information of inspected object and then sends command to the actuator according to the inspection result. Be aimed at the implementation of the basic functions of machine vision inspection system that include camera (workbench) motion control、image acquisition、image processing and actuator control,this article describes a design of software framework to meet the above requirements based on LabVIEW.【期刊名称】《机电工程技术》【年(卷),期】2013(000)006【总页数】3页(P141-143)【关键词】LabVIEW;生产消费模型;视觉检测;框架设计【正文语种】中文【中图分类】TP2740 引言美国制造工程师协会计算机视觉分会和美国机器人协会的自动化视觉分会对计算机视觉的定义为：“计算机视觉是通过光学的装置和非接触的传感器自动地接收和处理一个真实物体的图像，以获得所需信息或用于控制机器人动作的装置”。
一个典型的机器视觉系统包括哪些硬件
⼀个典型的机器视觉系统包括哪些硬件⼀个典型的机器视觉系统包括以下五⼤块：1.照明照明是影响机器视觉系统输⼊的重要因素，它直接影响输⼊数据的质量和应⽤效果。
由于没有通⽤的机器视觉光源照明设备，所以针对每个特定的应⽤实例，要选择相应的照明装置，以达到最佳效果。
光源可分为可见光和不可见光。
常⽤的⼏种可见光源是⽩帜灯、⽇光灯、⽔银灯和钠光灯。
可见光的缺点是光能不能保持稳定。
如何使光能在⼀定的程度上保持稳定，是实⽤化过程中急需要解决的问题。
另⼀⽅⾯，环境光有可能影响图像的质量，所以可采⽤加防护屏的⽅法来减少环境光的影响。
照明系统按其照射⽅法可分为：背向照明、前向照明、结构光和频闪光照明等。
其中，背向照明是被测物放在光源和摄像机之间，它的优点是能获得⾼对⽐度的图像。
前向照明是光源和摄像机位于被测物的同侧，这种⽅式便于安装。
结构光照明是将光栅或线光源等投射到被测物上，根据它们产⽣的畸变，解调出被测物的三维信息。
频闪光照明是将⾼频率的光脉冲照射到物体上，摄像机拍摄要求与光源同步。
2.镜头⼯业镜头FOV（Field Of Vision）=所需分辨率*亚象素*相机尺⼨/PRTM（零件测量公差⽐）镜头选择应注意：①焦距②⽬标⾼度③影像⾼度④放⼤倍数⑤影像⾄⽬标的距离⑥中⼼点 / 节点⑦畸变3.相机按照不同标准可分为：标准分辨率数字相机和模拟相机等。
要根据不同的实际应⽤场合选不同的相机和⾼分辨率相机:线扫描CCD和⾯阵CCD；单⾊相机和彩⾊相机。
AFTvision机器视觉⼯业相机4.图像采集卡图像采集卡只是完整的机器视觉系统的⼀个部件，但是它扮演⼀个⾮常重要的⾓⾊。
图像采集卡直接决定了摄像头的接⼝：⿊⽩、彩⾊、模拟、数字等等。
⽐较典型的是PCI或AGP兼容的捕获卡，可以将图像迅速地传送到计算机存储器进⾏处理。
有些采集卡有内置的多路开关。
例如，可以连接8个不同的摄像机,然后告诉采集卡采⽤那⼀个相机抓拍到的信息。
有些采集卡有内置的数字输⼊以触发采集卡进⾏捕捉，当采集卡抓拍图像时数字输出⼝就触发闸门。
基于机器视觉的自动检测系统设计与实现
基于机器视觉的自动检测系统设计与实现一、引言随着工业化生产的普及，自动化驱动生产方式已成为社会发展的趋势。
基于机器视觉的自动检测系统因其高效、可靠、灵敏等优点，逐渐成为自动检测的热门研究方向。
本文旨在介绍一个基于机器视觉的自动检测系统的设计与实现过程。
二、自动检测系统的设计与实现1.系统结构设计本系统采用了传统的客户端/服务器结构。
客户端（PC）用于控制和数据处理，而服务器（嵌入式系统）用于采集和处理实时图像数据。
2.硬件准备使用嵌入式计算平台和相机模块，本系统需要使用USB接口进行连接。
采用嵌入式计算平台是为了提高系统运行效率和稳定性，而相机模块则实现了对物品的高清拍摄。
3.图像采集系统需要采集图像数据，包括颜色、形状、大小等。
采集的图像数据会发送到PC客户端进行后续处理。
4.特征提取系统会根据物品的特征，如颜色、纹理、边缘等进行特征提取。
特征提取是实现自动检测的重要一步，提取特征的正确性影响着后续检测的准确性。
5.物品匹配系统会将特征信息与预设的模型进行匹配。
匹配成功表示物品通过了检测，匹配失败表示物品未通过检测。
6.结果反馈系统会将检测结果反馈给PC客户端。
系统会告知用户是否通过检测，检测时间等信息。
三、实验结果本文设计的自动检测系统的实验结果表明，系统具有很好的稳定性和实用性。
在涉及到大批量物品检测时，系统的速度也非常快，可适应不同尺寸、颜色和形状的物品。
同时，该系统能够自动分辨异常物品，充分实现了自动检测的功能。
四、总结与展望本文介绍了一个基于机器视觉的自动检测系统的设计与实现过程。
通过实验结果表明，本系统具有高效、可靠、灵敏等特点。
但是，由于技术的限制，系统仍有一定的改进空间。
未来，我们将继续不断优化理论模型和算法，不断完善软硬件配置，致力于打造更加智能和高效的自动检测系统。
视觉系统的组成
视觉系统的组成⽬录1. 认识机器视觉1.1. 定义机器视觉（Machine Vision）是指通过光学装置和⾮接触传感器⾃动接收并处理真实物体的图像，分析后获取所需信息或⽤于控制机器运动的装置。
通俗地说，机器视觉就是⽤机器代替⼈眼。
机器视觉模拟眼睛进⾏图像采集，经过图像识别和处理提取信息，最终通过执⾏装置完成操作。
1.2. 视觉系统基本架构按照信号的流动顺序，机器视觉系统主要包括：光学成像光学成像模块设计合理的光源和光路，通过镜头将物⽅空间信息投影到像⽅，从⽽获取⽬标物体的物理信息；图像传感器图像传感器模块负责信息的光电信号转换，⽬前主流的图像传感器分为 CCD 与 CMOS 两类；图像处理图像处理模块基于以 CPU 为中⼼的电路系统或信息处理芯⽚，搭配完整的图像处理⽅案和数据算法库，提取信息的关键参数；IO & 显⽰IO 模块输出机器视觉系统的结果和数据；显⽰模块⽅便⽤户直观监测系统的运⾏过程，实现图像的可视化。
2. 术语（关键参数）的解释2.1. 像素图像是 256 级数据的集合体，像素是图像的基本单元：不同分辨率的差异2100万像素相机的实⼒：可取得有效像素数 2100 万 (5104×4092 pix)的⾼分辨率图像。
能够检测细微的缺陷、⼤⼯件的细微之处。
2.1.1. 常见的标准像素值由于⼈眼在左右的长度和上下的宽度⽅向上的⽐例约为 4:3 ，所以所成图⽚的尺⼨也是采⽤这个⽐例的居多，如: 15万像素480X320=15360020万像素640X320=20480030万像素640X480=30720050万像素800X600=48000080万像素1024X768=786432100万像素1140X900=1026000130万像素1280X960=1228800200万像素1600X1200=1920000300万像素2048X1536=3145728500万像素2576X1932=4976832或2592X1944=5038848或2560X1920=4915200800万像素3264X2448=79902721000万像素3648X2736=99809281200万像素4000X3000=120000001400万全线4228X3264=13800192也有采⽤16:9，如900万像素4000X2256=9024000更有采⽤3:2的呢！如600万像素3000X2000=60000001100万像素4000X2664=106560002.1.2. 像素是否越⼤越好？成本不同应⽤场景：对于定性检测，并不追求⾼像素⼯业相机与民⽤相机不同CCD / CMOS处理时间：芯⽚对像素的处理时长（检查效率）相机的像素数与处理时间的关系以下是⽤2432×204031 万像素、200 万像素、500 万像素的相机检测容器上的⿊点的例⼦。
机器人视觉系统由哪些结构组成？
机器人视觉系统由哪些结构组成？机器人视觉系统可以分为以下几个结构：1、光学成像模块。
该模块又可以分为照明系统设计和镜头光学系统设计两部分。
光照设计就是通过研究被测物体的光学特性、距离、物体大小、背景特性等，合理的设计光源的强度、颜色、均匀性、结构、大小，并设计合理的光路，达到获取目标相关结构信息的目的。
镜头是将物方空间信息投影到像方的主要部件。
镜头的设计主要是根据检测的光照条件和目标特点选好镜头的焦距，光圈范围。
在确定了镜头的型号后，设计镜头的后端固定结构。
2、图像传感器模块该模块主要负责信息的光电转换，位于镜头后端的像平面上。
目前，将为主流的图像传感器可分为CCD(Charge-coupledDevice电荷耦合元件)与CMOS图像传感器两类。
因为是电信号的信源，所以良好稳定的电路驱动是设计这一模块的关键。
3、图像处理模块该模块是主要负责图像的处理与信息参数的提出，可分为硬件结构与软件算法两个层次。
硬件层一般是CPU为中心的电路系统。
基于PC的机器视觉使用的是PC机的CPU与相关的外设;基于嵌入式系统的有独立处理数据能力的智能相机依赖于板上的信息处理芯片如DSP、ARM、FPGA等。
软件部分包括一个完整的图像处理方案与决策方案，其中包括一系列的算法。
在高级的图像系统中，会集成数据算法库，便于系统的移植与重用。
当算法库较大时，通过图形界面调用算法库。
4、IO模块IO模块是输出机器视觉系统运算结果和数据的模块。
基于PC的机器视觉系统可将接口分为内部接口与外部接口，内部接口只要负责系统将信号传到PC机的高速通讯口，外部接口完成系统与其他系统或用户通讯和信息交换的功能。
智能相机则一般利用通用IO与高速的以太网完成对应的所有功能。
5、显示模块显示模块可以认为是一个特殊的用户IO，他可以使用户更为直观的检测系统的运行过程。
基于PC的机器视觉系统中可以直接通过PCI总线将系统的数据信息传输到显卡，并通过VGA接口传到计算机屏幕上。
机器视觉系统的5个主要组成结构介绍
机器视觉系统的５个主要组成结构介绍
从机器视觉系统字面意思就可看出主要分为三部分：机器、视觉和系统。
机器负责机械的运动和控制；视觉通过照明光源、工业镜头、工业相机、图像采集卡等来实现；系统主要是指软件，也可理解为整套的机器视觉设备。
下面我们重点说下机器视觉系统中的五大模块：
1.机器视觉光源（即照明光源）
照明光源作为机器视觉系统输入的重要部件，它的好坏直接影响输入数据的质量和应用效果。
由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要选择相应的视觉光源，以达到最佳效果。
常见的光源有：LED环形光源、低角度光源、背光源、条形光源、同轴光源、冷光源、点光源、线型光源和平行光源等。
2.工业镜头
镜头在机器视觉系统中主要负责光束调制，并完成信号传递。
镜头类型包括：标准、远心、广角、近摄和远摄等，选择依据一般是根据相机接口、拍摄物距、拍摄范围、CCD尺寸、畸变允许范围、放大率、焦距和光圈等。
3.工业相机
工业相机在机器视觉系统中最本质功能就是将光信号转变为电信号，与普通相机相比，它具有更高的传输力、抗干扰力以及稳定的成像能力。
按照不同标准可有多种分类：按输出信号方式，可分为模拟工业相机和数字工业相机；按芯片类型不同，可分CCD工业相机和CMOS工业相机，这种分类方式最为常见。
4.图像采集卡
图像采集卡虽然只是完整机器视觉系统的一个部件，但它同样非常重要，直接决定了摄像头的接口：黑白、彩色、模拟、数字等。
比较典型的有PCI采集卡、1394采集卡、VGA 采集卡和GigE千兆网采集卡。
这些采集卡中有的内置多路开关，可以连接多个摄像机，同时抓拍多路信息。
5.机器视觉软件。
视觉系统的结构与功能
视觉系统的结构与功能视觉系统是人类重要的感知系统之一，它负责接收、处理和解释外界环境中的视觉信息。
通过视觉系统，人类能够感知到丰富的视觉色彩、形状和运动等信息。
本文将探讨视觉系统的结构与功能，并对其在人类认知和日常生活中的作用进行探讨。
一、视觉系统的结构视觉系统主要由眼睛、视觉神经和大脑组成。
眼睛是视觉系统的起点，它负责接收外界的光信号并转化为神经电信号。
眼睛的外部结构包括角膜、巩膜、虹膜、晶状体和眼球等，内部则包括视网膜、玻璃体和脉络膜等。
角膜和晶状体负责将光线聚焦到视网膜上，虹膜则通过调节瞳孔的大小来控制进入眼球的光线量。
视觉神经是连接眼睛与大脑的桥梁，它由视神经、视交叉、视束和视皮质等部分组成。
视神经负责将光信号传递给大脑，并通过视交叉将一侧眼球的视觉信息传递到对侧大脑半球。
视皮质是视觉系统的最终处理区域，它分为视觉皮质和视觉副皮质两部分。
视觉皮质主要负责接收和解码来自视网膜的信息，而视觉副皮质则参与高级的视觉加工和认知过程。
二、视觉系统的功能视觉系统的主要功能是接收和解释外界的视觉信息，进而产生对环境的认知。
它能够感知到物体的形状、颜色、大小和位置等特征，以及物体的运动和空间关系。
视觉系统还能够进行模式识别，将感知到的视觉信息与之前的经验进行比对，从而识别出熟悉的物体和场景。
视觉系统在人类的认知和日常生活中起着重要的作用。
首先，它是人类获取信息最重要的途径之一。
通过视觉系统，人们能够观察和了解周围的世界，获取到丰富的信息。
其次，视觉系统对于人类的运动和协调也有重要影响。
通过视觉系统，人们能够感知到自己和周围物体的位置关系，从而进行准确的运动和动作控制。
此外，视觉系统还参与了人类的情绪和认知过程。
视觉信息可以引起人们的情绪体验，而视觉系统的认知过程也与人类的思维和决策密切相关。
因此，对于视觉系统的结构和功能的深入理解对于我们认识人类感知、思维和行为具有重要意义。
通过研究视觉系统，我们可以揭示人类大脑的工作原理，并对视觉障碍和认知功能紊乱等疾病进行诊断和治疗。
机器人视觉系统的组成及工作原理
机器人视觉系统的组成及工作原理【摘要】随着大规模集成电路技术的发展，视觉系统逐渐走向实用化。
由于微型计算机的飞速发展，使用的视觉系统已经进入领域，其中机器人视觉系统是机器视觉应用的一个重要领域。
本文叙述机器人视觉系统的各部分组成，及各部分组成的工作原理。
【关键词】CCD；视频数字；信号处理器1.机器人视觉系统的硬件系统1.1机器人视觉系统的硬件由下述几个部分组成(1)景物和距离传感器常用的摄像机、CCD图像传感器、超声波传感器和结构光设备等。
(2)视频信号数字化设备其任务是把摄像机或CCD输出的信号转换成方便计算和分析的数字信号。
(3)视频信号快速处理器，视频信号实时、快速、并行算法的硬件实现设备：如DSP系统。
(4)计算机及其外设根据系统的需要可以选用不同的计算机及其外设来满足机器人视觉信息处理及机器人控制的需要。
(5)机器人或机械手及其控制器。
1.2机器人视觉的软件系统有以下几个部分组成(1)计算机系统软件选用不同类型的计算机，就有不同的操作系统和它所支持的各种语言、数据库等。
(2)机器人视觉信息处理算法图像预处理、分割、描述、识别和解释等算法。
(3)机器人控制软件。
D原理视觉信息通过视觉传感器转换成电信号，在空间采样和幅值化后，这些信号就形成了一幅数字图像。
机器人视觉使用的主要部分是电视摄像机，它由摄像管或固态成像传感器及相应的电子线路组成。
这里我们只介绍光导摄像管的工作原理，因为它是普遍使用的并有代表性的一种摄像管。
固态成像传感器的关键部分有两种类型：一种是电荷耦合器件(CCD)；另一种是电荷注入器件(CID)。
与具有摄像管的摄像机相比，固态成像器件重量轻、体积小、寿命小、功耗低。
不过，某些摄像管的分辨率仍比固态摄像机高。
光导摄像管外面是一圆柱形玻璃外壳2，内部有位于一端的电子枪7以及位于另一端的屏幕1和靶。
加在线圈6、9上的电压将电子束聚焦并使其偏转。
偏转电路驱使电子束对靶的内表面扫描以便“读取”图像。
嵌入式机器视觉检测软件的构件化设计
Ｒ ａＩ ａｅ ０ ｔ （ 、 ｅ ｒ Ｃｍ ｏｅｔ ｔ ｆｃ （ 等 函 ｅｄｍ ｇｃ ｎ ｔ ） Ｇ ｔ ｅ ｏ ｐｎｎＩ ｅ ａｅ ） ｅ Ｐｖ ｎｒ
数； 配置接 口是设 置被检测特征 目标相关的属性参数 ，
如沿线定位检测中的边界类 型和边界宽 度 ； 资源请求 接 口主要包括对 构件关联 、 内存分 配 、 Ｍ Ｄ Ａ通 道使用 等软硬件资源的调用 ， 通过 Ｔ 的 Ｘ Ａ Ｓ标准 中 ＩＬ Ｉ Ｄ Ｉ ＡＧ 接 口实现 ； 出接 口主要输 出图像算 法的运算结 果。 输
智能相机 由采集模块 、 处理模块 、 外部通 信模块及 其他外 围器件 等组 成 。图像 信号 由 Ｃ Ｄ 图像 采集 Ｃ 模块采 入 ， 由并行 数据线 传送至 Ｆ Ｇ 经 Ｐ Ａ中 ，Ｐ Ａ将 ＦＧ 图像数据转换后存 储到 Ｓ Ｒ Ｍ 中 ， Ｓ （ Ｍ ４ Ｄ Ａ Ｄ Ｐ Ｄ ６ ２处理 器） 调用 Ｆａｈ中的图像处理程序对 Ｓ Ｒ Ｍ 中的图像 ｌ ｓ ＤＡ 数据进行实时处理 ， 并根 据处理 结果通 过数字 ＩＯ 向 ／
嵌 入 式 机 器 视 觉 检 测 软 件 的构 件 化 设计
陈
棒。 等
嵌 入式 机 器 视 觉检 测软 件 的构 件 化 设 计
Ｄｅ ｉ ｆｔ ｅ Ｅ ｂ ｄ ｅ ａ ｈ ｎ ｓ ｏ ｎ ｐ ｃ ｉｎ Ｓ ｆｗ ａ ｅ ｓｇｎ ｏ ｈ ｍ ｅ ｄ ｄ Ｍ ｃ ｉ ｅ Ｖｉｉ ｎ Ｉ ｓ ｅ ｔｏ ｏ ｔ ｒ
算 法 构 件 各 个 接 口具 体 描 述 如表 １ 示 。其 中输 所 入接 口主要 完 成 对 图像 数 据 的 读 取 和 其 他 构 件 的关
联 ， 括 Ｇ ｔ ｇ Ｃ ｌｒ ｕ （） ｅ ｄｍ ｇＨｅｄ（） 包 ｅＩ ｅ ｏｏＮ ｍ ｍａ 、Ｒ ａｌ ａ ｅ ａ 、
机器视觉技术及应用 韩九强 (1)
1.1.2 机器视觉技术的应用
➢ 在医学诊断中的应用 一是对图像进行增强、标记等，帮助医生诊断疾病，协助医 生对感兴趣的区域进行测量和比较；二是利用专家知识系统 对图像进行分析和解释，给出建议诊断结果。
➢ 在智能交通中的应用 机器视觉技术在智能交通中可以完成自动导航、交通状况监 测、目标车辆跟踪等任务。
1.1.1 机器视觉技术发展现状
人类感知外部世界主要是通过视觉、触觉、听觉 和嗅觉等感觉器官，其中约80％的信息是通过视 觉器官获取的。机器视觉系统就是通过摄像机和 计算机来对外部环境进行测量、识别和判断。但 是，机器视觉和人类视觉有着本质上的不同，机 器视觉系统主要应用于不适合人工作业或者人类 视觉无法达到要求、以及高速大批量工业产品制 造自动生产流水线的一些场合。
第1章 绪论
主要内容 机器视觉技术发展与应用 机器视觉系统组成 机器视觉方法分类 机器视觉发展趋势
第1章 绪论
机器视觉是用机器代替人眼进行目标对象的识别、判 断和测量，主要研究用计算机来模拟人的视觉功能。 机器视觉技术涉及目标对象的图像获取技术、对图像 信息的处理技术以及对目标对象的测量和识别技术。
1.1.2 机器视觉技术的Fra bibliotek用➢ 在工业检测中的应用：
工业检测是指在工业生产中运用一定的测试技术和手段对生产环境、工 况、产品等进行测试和检验。随着现代工业的发展和进步，特别是在 一些高精度加工产业，传统的检测手段已远远不能满足生产的需要。 机器视觉技术在微尺寸、大尺寸、复杂结构尺寸和异型曲面尺寸检测 中具有突出的优势和特点，还包括印刷电路板检查、钢板表面自动探 伤、大型工件平行度和垂直度测量、容器容积或杂质检测、机器零件 的自动识别和分类等。
1.2.2 组态软件
视觉检测系统的组成及硬件设计
视觉检测系统的组成及硬件设计[摘要]该系统由视觉传感控制系统和可编程控制器，构成电气控制系统核心。
运用图像处理技术实现整产品表面缺陷、几何尺寸的高速检测。
整个电控系统装置具有技术含量高、操作简单、运行可靠、低功耗的特点。
由于该系统用于高速在线检测，现针对该机的检测和控制系统作了如下研究。
[关健词]视觉系统组成检测原理中图分类号：tp391.41 文献标识码：tp 文章编号：1009―914x （2013）22―0337―01一、控制思想本系统主要由检测和控制系统两大部分组成，主要由检测系统分别进行对外观、底部、长度进行检测，并将实时的检测结果通过脉冲信号和串行通信口传送至控制系统，由控制系统进行数据分析、处理，再根据设定的判断要求分类识别出各外观、底部、长度废品，并在相应的设定位置将废品剔出，完成检测任务。
二、检测系统组成和原理该检测系统核心是机器视觉系统，机器视觉系统已成功应用在各种行业的生产制造的品质检测，利用机械视觉可以提升检测精度和检测速度，因此成为该机重要的一环。
由于该机是高速在线检测，物流速度较快，而且工件的外形和相对位置也不绝对一致，这就会使检测造成一定的误差，如果使用传统的检测方法根本不能满足检测要求。
视觉系统主要由摄像机、镜头、光源、视觉传感器四部分组成。
检测结构配置如下图检测分为三部分检测：1、外观检测，由于外观检测是在空中自由落体中进行，所以工件的下落随机性比较大，所以这就给全面检测带来了一个技术难关，经过研究得出要使工件表面的全面检测，必须从各个方位采集图像，使表面的盲区尽可能地小，盲区越小，漏检率越小。
经过实验证明必须得使用四个相机，从四个方位进行图像采集。
所以外观检测配置了4个像机、2个环行光源、2个视觉传感器，对表面的拉丝、划痕、凹坑、皱折进行检测，由于外观检测是对工件表面进行，所以使用表面缺陷方式进行检测。
视觉传感器把采集的图像进行二值化处理、并计算，进行缺陷分析，按用户设定值进行比较，即可实现外观废品检测。
机器视觉三大组成部分
机器视觉系统是指用计算机来实现人的视觉功能，也就是用计算机来实现对客观的三维世界的识别。
按现在的理解，人类视觉系统的感受部分是视网膜，它是一个三维采样系统。
三维物体的可见部分投影到网膜上，人们按照投影到视网膜上的二维的像来对该物体进行三维理解。
所谓三维理解是指对被观察对象的形状、尺寸、离开观察点的距离、质地和运动特征（方向和速度）等的理解。
机器视觉系统的输入装置可以是摄像机、转鼓等，它们都把三维的影像作为输入源，即输入计算机的就是三维管观世界的二维投影。
如果把三维客观世界到二维投影像看作是一种正变换的话，则机器视觉系统所要做的是从这种二维投影图像到三维客观世界的逆变换，也就是根据这种二维投影图像去重建三维的客观世界。
机器视觉系统主要由三部分组成：图像的获取、图像的处理和分析、输出或显示。
将近80%的工业视觉系统主要用在检测方面，包括用于提高生产效率、控制生产过程中的产品质量、采集产品数据等。
产品的分类和选择也集成于检测功能中。
下面通过一个用于生产线上的单摄像机视觉系统，说明系统的组成及功能。
视觉系统检测生产线上的产品，决定产品是否符合质量要求，并根据结果，产生相应的信号输入上位机。
图像获取设备包括光源、摄像机等；图像处理设备包括相应的软件和硬件系统；输出设备是与制造过程相连的有关系统，包括过程控制器和报警装置等。
数据传输到计算机，进行分析和产品控制，若发现不合格品，则报警器告警，并将其排除出生产线。
机器视觉的结果是CAQ系统的质量信息来源，也可以和CIMS其它系统集成。
图像的获取图像的获取实际上是将被测物体的可视化图像和内在特征转换成能被计算机处理的一系列数据，它主要由三部分组成：＊照明＊图像聚焦形成＊图像确定和形成摄像机输出信号1、照明照明和影响机器视觉系统输入的重要因素，因为它直接影响输入数据的质量和至少30%的应用效果。
由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要选择相应的照明装置，以达到最佳效果。
机器视觉检测技术简介及特点
机器视觉检测技术简介及特点机器视觉印刷质量检测是一种模拟人工检测方法和推断规律，但同时又具有更高检测精度和更好全都性的自动化检测方法。
一、机器视觉检测的特点1、机器视觉检测技术简介机器视觉，简而言之就是利用机器代替人工进行目标识别、推断与测量。
它是现代光学、电子学、软件工程、信号处理与系统掌握技术等多学科的交叉与融合。
光学采集设备：由工业摄像机、光源及配套图像采集卡等硬件组成。
主要作用是猎取通过采集位置的标签的数字图像，为后续的分析与处理供应素材，相当于人工检测的眼睛。
推断识别：由工业掌握计算机及植入的图像处理与分析软件、掌握软件构成。
是视觉检测的核心部分，最终形成缺陷的推断并能向后续执行机构发出指令。
自动掌握：最终将检测系统的结果变换成详细操作的硬件，比如常见的声光报警器、废品剔除装置或作标记的装置(如喷墨机、贴标机等)。
除此之外，印刷检测设备还必需有一套稳定的机械传输掌握平台，对于安装在印刷机上的在线检测系统而言，传输平台就是印刷机而对于离线检测系统，则需要单独配置传输平台，如复卷机、单张传输平台等。
2、印刷缺陷检测原理印刷缺陷检测主要依靠图像比对的方法进行。
如图2所示，上部图像是通过相机采集到的实时图像，而下部图像为事先采集并存储下来的标准图像。
检测时，首先将两幅图像通过定位等方法使其重合，然后进行逐点(逐像素)对比颜色(或亮度差异)。
当他们之间的差异超出事先设定的范围时即判为缺陷。
3、机器视觉检测特点一套高品质的机器视觉检测系统，必需具备以下几个必备条件：1)高品质的成像系统成像系统被称为视觉检测设备的“眼睛”，因此“眼睛”识别力量的好坏是评价成像系统的最关键指标。
通常，成像系统的评价指标主要体现在三个方面：能否发觉存在的缺陷基于图像方法进行的检测，所能够依据的最原始也是唯一的资料即是所采到的图像上的颜色(或者亮度)变化，除此之外，没有其他资料可供参考。
所以，一个高品质的成像系统首先应当是一个能充分表现被检测物表面颜色变化的成像系统。
机器视觉_??????
机器视觉（1）——从业人员细分摘自中国机器视觉网论坛到底如何学习机器视觉？为了说明这个问题，我觉得应该先要简单地说明另一个问题：国内外机器视觉发展的不同。
我本人认为，只有先搞清了两边的不一样，才便于说清如何下手学习。
国外机器视觉发展到今天，已经从“一包到底”式的工作程序，发展到了细致分工的阶段了。
由于篇幅问题。
就不细讲这一行当如何从“一包到底”发展到细致分工过程。
一句话，国外机器视觉发展到今天，已经可以清清楚楚分为三个部分：1，底层开发部分。
2，二次开发部分。
3，最终使用部分。
于是在国外，从事这一行业的人现在也就可以简单而清楚地分成三种人：1，底层开发的人（从事底层开发工作的人）。
2，二次开发的人（从事二次开工作的人）。
3，使用及操作机器视觉系统的人（从事最终使用工作的人）。
第一类人。
就是我们常说的，开发通用视觉系统（如：DVT,西门子，欧姆龙，EVISION,COGNEX等等）的开发人员，也就是DVT，COGNEX这些公司开发部的技术职工。
第二类。
就是大家所说的OEM用户。
是专门用第一类人所开发出的系统，给第三类人搞二次开发，开发各种专为第三类人所用的系统。
第三类人，就是用户（enduser）。
这类人是真正将机器视觉系统应用到各个领域中的人，他们不仅在各自的行业中使用种种已经开发成型的机器视觉系统。
而且负责对各类系统进行测试及评估。
举个实际例子，这里有不少朋友问过这类问题：如何检测某一工件；检测光盘表面的系统该如何配置CCD相机、镜头及灯源等。
问这些问题的朋友应该算是第三类人。
他们公司要他们寻找一个系统可以用来检测本公司的产品。
但由于第一类人所开发的，只是通用的系统以及视觉系统开发工具的软件包。
并没有哪家公司专门开发一套系统来检测光盘或是某种特定的工件。
所以，这些朋友就应该来找我，因为我是第二类人。
我的工作就是，专门用DVT，EVISION，COGNEX等的视觉卡，以及视觉系统开发工具软件包为他们专门开发一套他们所需要的光盘检测系统或是工件检测系统。
机器视觉系统的组成
机器视觉系统的组成机器视觉系统是指用计算机来实现人的视觉功能，也就是用计算机来实现对客观的三维世界的识别。
按现在的理解，人类视觉系统的感受部分是视网膜，它是一个三维采样系统。
三维物体的可见部分投影到网膜上，人们按照投影到视网膜上的二维的像来对该物体进行三维理解。
所谓三维理解是指对被观察对象的形状、尺寸、离开观察点的距离、质地和运动特征（方向和速度）等的理解。
机器视觉系统的输入装置可以是摄像机、转鼓等，它们都把三维的影像作为输入源，即输入计算机的就是三维管观世界的二维投影。
如果把三维客观世界到二维投影像看作是一种正变换的话，则机器视觉系统所要做的是从这种二维投影图像到三维客观世界的逆变换，也就是根据这种二维投影图像去重建三维的客观世界。
机器视觉系统主要由三部分组成：图像的获取、图像的处理和分析、输出或显示。
将近80%的工业视觉系统主要用在检测方面，包括用于提高生产效率、控制生产过程中的产品质量、采集产品数据等。
产品的分类和选择也集成于检测功能中。
下面通过一个用于生产线上的单摄像机视觉系统，说明系统的组成及功能。
视觉系统检测生产线上的产品，决定产品是否符合质量要求，并根据结果，产生相应的信号输入上位机。
图像获取设备包括光源、摄像机等；图像处理设备包括相应的软件和硬件系统；输出设备是与制造过程相连的有关系统，包括过程控制器和报警装置等。
数据传输到计算机，进行分析和产品控制，若发现不合格品，则报警器告警，并将其排除出生产线。
机器视觉的结果是CAQ系统的质量信息来源，也可以和CIMS其它系统集成。
图像的获取图像的获取实际上是将被测物体的可视化图像和内在特征转换成能被计算机处理的一系列数据，它主要由三部分组成：＊照明＊图像聚焦形成＊图像确定和形成摄像机输出信号1、照明照明和影响机器视觉系统输入的重要因素，因为它直接影响输入数据的质量和至少3 0%的应用效果。
由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要选择相应的照明装置，以达到最佳效果。
基于机器视觉的自动化生产线监控系统设计
基于机器视觉的自动化生产线监控系统设计在现代工业生产中，自动化生产线的应用越来越普遍。
为了提高生产效率和质量，监控生产线的正常运行变得至关重要。
基于机器视觉的自动化生产线监控系统能够通过自动化技术和图像处理技术，实时监测生产线上的物体、工艺和设备状态，检测异常，并及时采取措施进行干预，以保证生产线的稳定运行。
本文将从系统设计的角度，详细介绍基于机器视觉的自动化生产线监控系统的结构、功能和实施方案。
一、系统结构基于机器视觉的自动化生产线监控系统主要由以下几个模块组成：1. 图像采集模块：使用高分辨率的工业相机对生产线的关键部位进行实时图像采集。
2. 图像处理模块：利用计算机视觉算法，对采集到的图像进行分析和处理，提取出所需信息。
3. 数据分析模块：根据处理后的图像数据，对生产线上的物体、工艺和设备状态进行分析和判断，监测异常情况。
4. 控制模块：与生产线中的控制设备进行实时通信，根据监测到的异常情况进行相应的控制和调整。
5. 用户界面模块：提供友好的人机界面，实现对生产线监控系统的远程监控和管理。
二、系统功能1. 实时监测生产线状态：基于机器视觉的自动化生产线监控系统能够实时采集、处理生产线上的图像数据，通过图像处理技术，对物体、工艺和设备状态进行实时监测和分析。
2. 异常检测与预警：系统能够自动识别正常和异常图像特征，当监测到异常情况时，能够及时发出警报，以便工作人员及时处理。
3. 质量控制：系统能够对生产过程中的物体进行质量检测，通过图像处理算法，判断产品是否符合质量要求，提高产品质量稳定性。
4. 故障检测与诊断：系统能够监测工艺设备运行状态，当设备出现故障时，能够及时发出警报并提供故障诊断信息，帮助工作人员快速定位和修复问题。
5. 数据分析与优化：系统能够对生产数据进行收集、存储和分析，通过数据分析，优化生产线的工作流程，提高生产效率和降低成本。
三、系统实施方案1. 硬件设备选择：选用高分辨率的工业摄像头作为图像采集设备，保证图像质量；选择高效的图像处理计算机，加快图像处理速度；根据生产线的实际需求，选择与控制设备兼容的接口和通信模块。
视觉检测系统：视觉检测系统的简单介绍
视觉检测系统：视觉检测系统的简单介绍视觉检测系统是一种基于图像处理和机器视觉技术的自动检测系统，主要用于检测和识别实际环境中物体的形状、颜色、大小和位置等特征。
在现代工业生产和安全检测等领域中得到了广泛的应用。
视觉检测系统的基本原理视觉检测系统的基本原理是通过摄像机拍摄实物图像，通过图像处理算法和计算机视觉技术对图像进行分析和处理，从而实现对物体的自动检测和识别。
具体过程包括图像采集、光学预处理、图像增强、特征提取、模式匹配和判决等。
视觉检测系统的主要应用1.工业生产领域视觉检测系统在工业生产领域中被广泛应用，如自动化生产线上的产品质检、机器人视觉等。
视觉检测系统可以快速精准地检测产品的缺陷、损伤、大小等特征，辅助企业提高生产效率和质量。
2.安全检测领域安全检测是视觉检测系统的另一个重要领域。
视觉检测系统可以在安检、智能监控等方面发挥重要的作用。
在安检领域中，视觉检测系统可以识别危险品和非法物品，有效保障公共安全。
在智能监控领域中，视觉检测系统可以自动检测异常行为和物体，帮助保护公共安全和财产。
3.医疗诊断领域视觉检测系统在医疗诊断中也有着广泛的应用。
例如，医学影像分析技术可以使用视觉检测系统对医学影像进行识别和分析，帮助医生进行疾病的诊断和治疗。
视觉检测系统的发展趋势随着科技的不断发展和进步，视觉检测系统的应用范围和应用场景也在不断扩展。
未来，视觉检测系统将向着更加智能化、自适应化、高效化方向发展。
例如，未来将应用更加先进的深度学习算法和大数据技术，实现更高效、更精准的物体识别和自动判别。
除此之外，仪器设备的体积会更小，更灵活，使得视觉检测系统更加适用于不同场景和环境的应用需求。
同时，随着5G技术的不断普及，视觉检测系统将可以在更加广泛的领域中发挥作用，实现物联网的智能化和普及化。
总结视觉检测系统作为一种高效、准确、自动化的检测技术，在工业生产、安全检测、医疗诊断等领域中得到了广泛的应用。
视觉检测系统的发展趋势是向着智能化、自适应化、高效化方向发展。
《机器视觉》复习资料整理总结
《机器视觉》复习资料整理总结1.机器视觉的概念：利用成像系统代替人类的视觉作为输入，由计算机代替大脑完成处理和解释。
2.机器视觉的最终目标：使计算机像人一样，通过视觉观察和理解世界，具有自主适应环境的能力。
3.机器视觉的特点：机器视觉系统具有高效率、高度自动化等特点，可以实现很高的分辨率精度和速度。
机器视觉系统与被检测对象无接触，安全可靠。
4 机器视觉应用：基于机器视觉的仪表板总成智能集成测试系统。
金属板表面自动控伤系统。
汽车车身检测系统定位设备光学检测（检测物体内部有无异物划伤）4.机器视觉系统组成包括（典型的机器视觉系统）：图像采集单元（光源、镜头、相机、采集卡、机械平台），图像处理分析单元（工业控制机、图像处理分析软件、图形交互界面），执行单元（电传单元、机械单元）。
5.光源作用：用于被检测对象照明，突出对象的重要特征而抑制不必要特征。
6.互补光：色相间距离角度180度左右的色彩为互补色5.常见的光源：LED，荧光灯，卤素灯，氙灯，钠灯，。
大部分机器视觉照明采用LED补：热辐射光源：白炽灯，卤钨灯；气体放电光源：汞灯，钠灯，氙灯；LED发光二极管；激光光源，光纤激光器，自由电子激光器。
6.光源的种类：环形光源，Dome灯，条形灯，同轴灯等。
7.打光的方式：直接照射，背光照射，散射照射，暗场照射，低角度暗场照射，碗状光照明，同轴光照明等8.光源的作用：1.将感兴趣部分和其他部分的灰度值差异加大；2.尽量消隐不感兴趣部分；3.提高信噪比，利于图像处理； 4.减少因材质、照射角度对成像的影响。
9.镜头焦距：是指镜头光学后主点到焦点的距离，是镜头的重要性能指标。
镜头焦距的长短决定着拍摄的成像大小，视场角大小，景深大小和画面的透视强弱。
当对同一距离远的同一个被摄目标拍摄时，镜头焦距长的所成的象大，镜头焦距短的所成的象小。
根据用途的不同，照相机镜头的焦距相差非常大，有短到几毫米，十几毫米的，也有长达几米的。
机器视觉检测
机器视觉检测一、概念视觉检测是指通过机器视觉产品即图像摄取装置,分 CMOS 和CCD 两种将被摄取目标转换成图像信号,传送给专用的图像处理系统,根据像素分布和亮度、颜色等信息,转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征,进而根据判别的结果来控制现场的设备动作;机器视觉检测的特点是提高生产的柔性和自动化程度;二、典型结构五大块：照明、镜头、相机、图像采集卡、软件1.照明照明是影响机器视觉系统输入的重要因素,它直接影响输入数据的质量和应用效果;目前没有通用的照明设备,具体应用场景选择相应的照明装置;照射方法可分为：2.镜头镜头的选择应注意以下几点：焦距、目标高度、影像高度、放大倍数、影响至目标的距离、中心点/节点、畸变;3.相机按照不同标准可分为：标准分辨率数字相机和模拟相机等;要根据不同的实际应用场合选不同的相机和高分辨率相机：线扫描CCD和面阵CCD；单色相机和彩色相机;为优化捕捉到的图像,需要对光圈、对比度和快门速度进行调整;4.图像采集卡图像采集卡是图像采集部分和图像处理部分的接口;将图像信号采集到电脑中,以数据文件的形式保存在硬盘上;通过它,可以把摄像机拍摄的视频信号从摄像带上转存到计算机中;5.软件视觉检测系统使用软件处理图像;软件采用算法工具帮助分析图像;视觉检测解决方案使用此类工具组合来完成所需要的检测;是视觉检测的核心部分,最终形成缺陷的判断并能向后续执行机构发出指令;常用的包括,搜索工具,边界工具,特征分析工具,过程工具,视觉打印工具等;三、关键——光源的选择1.光源选型基本要素：2.光源类型四、图像采集过程五、视觉检测分类1按照检测功能可划分：定位、缺陷检测、计数/遗漏检测、尺寸测量;2按照其安装的载体可分为：在线检测系统和离线检测系统;3按照检测技术划分,通常有立体视觉检测技术、斑点检测技术、尺寸测量技术、OCR技术等等;六、视觉检测应用同时,在交通行业的车牌识别和流量检测、药品行业的包装检测、饮料行业的容量检测和外包装检测、烟草行业的烟标检测和外包装检测、纺织行业的布匹瑕疵检测、五金行业的螺丝钉检测、运输行业的货物分拣、食品行业的水果分拣、电子行业的焊接检测和装配定位、钢铁行业的钢板表面缺陷检测、智能读表、智能抄表等都有应用;七、一套高品质的机器视觉检测系统,必须具备的条件1.高品质的成像系统成像系统被称为视觉检测设备的“眼睛”,因此“眼睛”识别能力的好坏是评价成像系统的最关键指标;通常,成像系统的评价指标主要体现在三个方面：1能否发现存在的缺陷基于图像方法进行的检测,所能够依据的最原始也是唯一的资料即是所采到的图像上的颜色或者亮度变化,除此之外,没有其他资料可供参考;所以,一个高品质的成像系统首先应该是一个能充分表现被检测物表面颜色变化的成像系统;因此除了选择具有高清晰度的相机与镜头之外,用以营造成像环境的光照设计也显得非常重要,有时候甚至会出现为特殊缺陷专门设计的光照系统;经常所说的100%质量检测系统,实际上指的是在能够充分表现各种缺陷的图像中的100%全检;2能够发现的缺陷的最小尺寸数字图像的最小计量单位是像素pixel,它本身并不代表被摄物实际的尺寸大小;被摄物实际尺寸大小与像素之间的关联是通过一个叫做分辨力的物理量来完成的;分辨力指的是每单位像素代表的实际物体尺寸;分辨力数值越小,图像的精细程度就越高,检测系统能够发现的缺陷尺寸就越小,检测精度就越高;3能否足够快地摄取图像如同人眼看运动物体一样,当物体运动的足够快时,人眼就不能再清晰的观察到物体的全部;机器视觉检测系统的“眼睛”摄像机也有一个拍摄速度上限,即相机主频;当被摄物的运行速度超出了摄像机的主频上限时,摄像机就不能获得清晰、完整的图像,检测就不能正常地继续下去;摄像机主频越高,采集速度也就越快,检测才能保持高效进行;因此,是否采用了足够高主频的摄像机也是评价一个成像系统是否高品质的关键因素;2.成熟的图像处理与分析算法图像处理与分析算法在整个检测系统中相当于人工检测时人脑的判断思维,由于机器视觉是一个实践性很强的学科,评价一个算法的好坏更多的是依赖于实际应用的验证而非考察算法中是否采用了比较先进或高深复杂的理论;因此一个能够充分模拟人脑判断过程与方法并且稳定、高效的图像处理与分析算法才是我们需要的,也就是所谓的成熟的处理与分析算法;因此,在设计处理算法时,需要充分分析人的判断过程,并将其转换成计算机的语言;3.可操作性好可操作性好主要要求检测设备的应用操作要具备简洁、方便并易于理解的特点;比如系统有友好的人机交互界面、良好的导向性操作设计等;4.稳定的其他配套设施其他配套设施指的是除了检测系统以外的设施,如传输控制平台、缺陷处理装置剔除、报警、标记等;对配套设施的要求是必须运行稳定、信号响应及时、迅速;八、机器视觉系统设计难点第一：打光的稳定性工业视觉应用一般分成四大类：定位、测量、检测和识别,其中测量对光照的稳定性要求最高,因为光照只要发生10-20%的变化,测量结果将可能偏差出1-2个像素,这不是软件的问题,这是光照变化,导致了图像上边缘位置发生了变化,即使再厉害的软件也解决不了问题,必须从系统设计的角度,排除环境光的干扰,同时要保证主动照明光源的发光稳定性;当然通过硬件相机分辨率的提升也是提高精度,抗环境干扰的一种办法;第二：工件位置的不一致性一般做测量的项目,无论是离线检测,还是在线检测,只要是全自动化的检测设备,首先做的第一步工作都是要能找到待测目标物;每次待测目标物出现在拍摄视场中时,要能精确知道待测目标物在哪里,即使你使用一些机械夹具等,也不能特别高精度保证待测目标物每次都出现在同一位置的,这就需要用到定位功能,如果定位不准确,可能测量工具出现的位置就不准确,测量结果有时会有较大偏差;第三：标定一般在高精度测量时需要做以下几个标定,一光学畸变标定如果不是用的软件镜头,一般都必须标定,二投影畸变的标定,也就是因为安装位置误差代表的图像畸变校正,三物像空间的标定,也就是具体算出每个像素对应物空间的尺寸;不过目前的标定算法都是基于平面的标定,如果待测量的物理不是平面的,标定就会需要作一些特种算法来处理,通常的标定算法是解决不了的;此外有些标定,因为不方面使用标定板,也必须设计特殊的标定方法,因此标定不一定能通过软件中已有的标定算法全部解决;智能制造领域中,工业机器人的定位是所有功能中相对较难的一种,由于对于作业精度和作业速度的需求,该功能的难点主要在于标定图像坐标系与外部坐标系的映射精确度与标定速度的提升,定位过程中的精确度与速度的提升等;第四：物体的运动速度如果被测量的物体不是静止的,而是在运动状态,那么一定要考虑运动模糊对图像精度模糊像素=物体运动速度相机曝光时间,这也不是软件能够解决的;第五：软件的测量精度在测量应用中软件的精度只能按照1/2—1/4个像素考虑,最好按照1/2,而不能向定位应用一样达到1/10-1/30个像素精度,因为测量应用中软件能够从图像上提取的特征点非常少;。
cognex in-sight 1741工作原理
cognex in-sight 1741工作原理cognex in-sight 1741是一款广泛应用于工业自动化领域的机器视觉系统，其工作原理对于理解和使用该设备至关重要。
本文档将全面解析cognex in-sight 1741的工作原理，包括硬件组成、软件架构、图像处理、识别算法以及实际应用。
一、硬件组成cognex in-sight 1741主要由相机、镜头、光源、图像处理器和控制器等部分组成。
相机负责捕捉物体图像，镜头则用于优化成像质量，光源为图像提供合适的照明环境，而图像处理器和控制器则负责处理图像数据并控制机器执行相关动作。
二、软件架构cognex in-sight 1741的软件主要分为操作系统层、接口层和应用层。
操作系统层负责设备的运行和管理，接口层提供与上层应用程序的接口，应用层则负责具体的机器视觉任务，如图像处理、识别和分析。
三、图像处理cognex in-sight 1741通过一系列图像处理算法对图像进行预处理、特征提取和目标识别。
预处理包括去除噪声、调整亮度、对比度等，以获得最佳的图像质量。
特征提取通过识别图像中的关键特征，如颜色、形状、纹理等，以实现目标的精确识别。
目标识别则是将提取的特征与数据库中的已知目标进行比对，从而实现自动化检测和识别。
四、识别算法cognex in-sight 1741使用先进的机器学习算法进行目标识别。
这些算法通过对大量图像数据的训练和学习，形成识别模型，从而实现对未知目标的准确识别。
此外，该设备还支持定制算法，以满足特定的应用需求。
五、实际应用cognex in-sight 1741广泛应用于各种工业自动化场景，如生产线检测、零件计数、缺陷检测等。
通过搭载先进的机器视觉系统，该设备能够实现高效、准确的自动化检测和识别，大大提高生产效率和产品质量。
在生产线检测中，cognex in-sight 1741可以实时监测产品的外观和尺寸，发现潜在的质量问题，从而及时进行维修或返工，降低废品率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机器视觉检测系统的最经典结构一个典型的机器视觉系统主要包括五大块，分别是照明、镜头、相机、图像采集和视觉处理器。
下面，我们就来认识一下这五个结构的用途、特点与工作情况。
照明是影响机器视觉系统输入的重要因素，它直接影响输入数据的质量和应用效果。
照明系统可以将被测物特征最大化，并减少相应的背景中对比物的影响，使高速相机可以清晰地“看见”被测物。
高对比的图像可以降低系统难度并提高系统的稳定性；反之，低对比的图像会增加系统的处理时间并使加大系统的复杂度。
机器视觉应用的成功很大一部分取决于照明设置，一个合适的照明系统可以使整个视觉检测系统更具有效率和准确性。
由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要选择相应的照明装置，以达到最佳效果。
光源可分为可见光和不可见光。
常用的几种可见光源是白炽灯、日光灯、水银灯和钠
光灯。
可见光的缺点是光能不能保持稳定。
如何使光能在一定的程度上保持稳定，是实用化过程中急需要解决的问题。
另一方面，环境光有可能影响图像的质量，所以可采用加防护屏的方法来减少环境光的影响。
照明系统按其照射方法可分为：背向照明、前向照明、结构光和频闪光照明等。
其中，背向照明是被测物放在光源和摄像机之间，它的优点是能获得高对比度的图像。
前向照明是光源和摄像机位于被测物的同侧，这种方式便于安装。
结构光照明是将光栅或线光源等投射到被测物上，根据它们产生的畸变，解调出被测物的三维信息。
频闪光照明是将高频率的光脉冲照射到物体上，摄像机拍摄要求与光源同步。
机器视觉照明要点有使用强光检测缺失的材料、使用合适的波长进行精确定位、使用非散射照明检测玻璃裂缝、使用扩散光检查透明包装、使用颜色来创建对比度等。
相机镜头由多个透镜、可变（亮度）光圈和对焦环组成。
使用时由操作者观察相机显示屏来调整可变光圈和焦点，以确保图像的明亮程度及清晰度。
在选择镜头时需要考虑多个方面的因素如焦距、目标高度、影像高度、放大倍数、影像至目标的距离等。
在实际应用中“选择与视场相符的透镜”及“以大景深聚焦图像”是选择镜头时非常重要的两个方面。
机器视觉相机的目的是将通过镜头投影到传感器的图像传送到能够储存、分析和（或者）显示的机器设备上。
按照不同标准可分为不通类型的相机。
按照芯片类型可以分为CCD 相机、CMOS 相机；按照传感器的结构特性可以分为线阵相机、面阵相机；按照扫描方式可以分为隔行扫描相机、逐行扫描相机；按照分辨率大小可以分为普通分辨率相机、高分辨率相机；按照输出信号方式可以分为模拟相机、数字相机；按照输出色彩可以分为单色（黑白）相机、彩色相机；按照输出信号速度可以分为普通速度相机、高速相机；按照响应频率范围可以分为可见光（普通）相机、红外相机、紫外相机等。
CCD和CMOS是现在普遍采用的两种图像工艺技术，它们之间的主要差异在于传送方式的不同。
主要的性能区别有噪声差异、耗电量差异、分辨率差异、灵敏度差异、成本差异等多种不同。
选择相机首先要明确自己的需求，第一、要先确定检测产品的精度要求。
第二、要确定相机要看的视野大小。
第三、要确定检测物体的速度。
第四、要确定是动态检测还是静态检测。
明确需求后要确定硬件类型，主要有相面像素大小的确定、相机传输方式的确定和相机的触发方式的选择。
图像采集卡对于工业和科研应用，其目标是从初始的视频信号获取一幅精确的数字图像。
机器视觉检测设备上的图像采集卡主要是由视频输入、
A/D转换、时序及采集控制、图像处理、总线接口及控制、输出及控制等几大模块构成。
图像采集卡只是完整的机器视觉系统的一个部件，但是它扮演一个非常重要的角色。
图像采集卡直接决定了摄像头的接口：黑白、彩色、模拟、数字等等。
机器视觉检测系统中工业相机种类的不同，在选择图像采集卡时也应有所不同。
在选择时更要关注卡的稳定性、价格、功能等和产品成本息息相关的因素。
视觉处理器集采集卡与处理器于一体。
以往计算机速度较慢时，采用视觉处理器加快视觉处理任务。
由于采集卡可以快速传输图像到存储器，而且计算机也快多了，所以视觉处理器用的较少了。
