精品工程图片展示--桥架安装施工细部做法
电缆桥架安装和桥架内电缆敷设施工工艺工法(后附照片)
电缆桥架安装和桥架内电缆敷设施工工艺工法1 前言1.1工艺工法概况电缆桥架有铝合金桥架、钢制桥架等，由于材质不一样致使其安装方式及技术要求也不一样。
电缆敷设分为动力电缆、控制电缆等，用途不一样相应的敷设方式也不一样。
1.2工艺原理电缆桥架的安装通过先安装桥架支架、安装桥架、接地线的过程进行施工，电缆敷设通过相应的电缆排布图进行电缆敷设。
2 工艺工法特点电缆桥架采用成品支架与弯头采用制作的方式，电缆敷设采用人力及简单机械的方式进行施工。
3 适用范围本工艺工法适用于一般工业与民用建筑内电缆桥架安装和桥架内电缆敷设施工。
4 主要引用标准《建筑工程施工质量验收统一标准》(GB50300)《建筑电气工程施工质量验收标准》(GB50303)5 施工方法低压电动机、电动执行机构和控制设备的试验和试运行大体可分为以下几个步骤：施工准备、划线定位、固定件安装、桥架支撑架安装、桥架、托盘安装、桥架的接地保护、敷设电缆、电缆头制作等。
6 工艺流程及操作要点6.1施工工艺流程6.1.1室内电缆桥架及电缆敷设施工工艺流程见图16.2操作要点6.2.1划线定位根据设计图或施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，电缆桥架应随其坡度）确定并标出支撑物的具体位置。
6.2.2固定件安装螺栓安装：用冲击钻钻孔直径的误差不得超过±0.5～±0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清理干净。
打孔的深度应以套管全部埋入墙内或顶板内，表面平齐为宜。
用木锤或垫上木板后用铁锤将膨胀螺栓敲入墙内或顶板内，螺栓固定后，其头部倾斜值不应大于2mm或采用带膨胀螺母镀锌通丝吊杆。
6.2.3桥架支撑件安装1 撑件在室内安装常用的几种形式可参照国标图集.2 自制支架与吊架所采用的扁铁规格不应小于30mm*3mm，角钢规格不小于25mm*25mm*3mm，圆钢不小于Φ8自制吊支架必须小于按设计要求进行防腐处理。
图解建筑安装精品工程细部做法
中国华冶天津三建分公司
走廊吊顶内各种 管道采用支架共 设，支架接地明 显，标识清楚。
接地可靠、明显
中国华冶天津三建分公司
各种管道、桥架排列整齐，安排到位
中国华冶天津三建分公司
成排KBG电线管与桥架连 接，间距均匀，弯曲半径 一致，接地明显可靠。
桥架与桥架、桥架与支架之 间跨接规范，标识齐全。
中国华冶天津三建分公司
避雷带穿伸缩缝，采用 弯过渡处理。
屋面避雷带随建筑物形状 敷设，横平竖直，造型美 观
中国华冶天津三建分公司
保温管道安装规范。
屋面反光照灯安装，支 座、支架、灯具浑然成 一体，接地牢固可靠。
中国华冶天津三建分公司
风机基础施工质量精美，减 振器、槽钢支架安装正确， 接地良好。
通风机进风口增加向下弯头，可防止雨水进 入侵蚀风机。采用不锈钢软接头，克服了其 它软接强度、抗腐蚀性、抗老化性差的缺点。 风机、风管标志齐全。
吊顶上风口安装
中国华冶天津三建分公司
电梯前室正压送风口安 装，叶面方向朝下45°
墙面消火栓箱，外门 边采用装饰材料包边， 提高了观感质量。
中国华冶天津三建分公司
消 火 栓 箱 标 识 齐 全
中国华冶天津三建分公司
单口消火栓安装在箱体的 开门侧，阀门中心距地面 1.1m，距侧面14cm。
消防水带接头采用内 外两道卡箍紧固，安 全可靠。
成排洁具安装。
成排小便斗安装，标高一 致，排列均匀、整齐，与 墙面接缝处打胶处理。
中国华冶天津三建分公司
感应式小便斗安装，中心线与墙砖对缝吻合，布 置美观合理。
中国华冶天津三建分公司
蹲便器安装，与地砖接缝处打胶处理，观感质量好。
中国华冶天津三建分公司

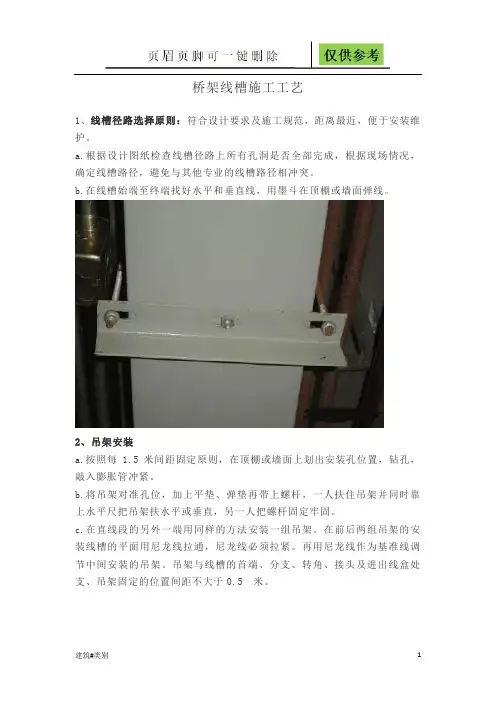

桥架线槽施工工艺图(实用借鉴)
桥架线槽施工工艺1、线槽径路选择原则：符合设计要求及施工规范，距离最近，便于安装维护。
a.根据设计图纸检查线槽径路上所有孔洞是否全部完成，根据现场情况，确定线槽路径，避免与其他专业的线槽路径相冲突。
b.在线槽始端至终端找好水平和垂直线，用墨斗在顶棚或墙面弹线。
2、吊架安装a.按照每 1.5米间距固定原则，在顶棚或墙面上划出安装孔位置，钻孔，敲入膨胀管冲紧。
b.将吊架对准孔位，加上平垫、弹垫再带上螺杆，一人扶住吊架并同时靠上水平尺把吊架扶水平或垂直，另一人把螺杆固定牢固。
c.在直线段的另外一端用同样的方法安装一组吊架。
在前后两组吊架的安装线槽的平面用尼龙线拉通，尼龙线必须拉紧。
再用尼龙线作为基准线调节中间安装的吊架。
吊架与线槽的首端、分支、转角、接头及进出线盒处支、吊架固定的位置间距不大于0.5 米。
3、钢槽安装a.线槽的连接应连续无间断，每节线槽的固定点不应少于两个。
在转角、分支处和端部均应有固定点，并应紧贴墙面固定。
b.钢槽直线段连接应采用连接板，用半圆头螺丝由内向外穿出加上平垫、弹垫螺帽紧固。
连接处间隙应严密平齐。
最后清除钢槽内杂物，盖上盖板。
槽盖应齐全、平整、无翘角。
c.固定或连接线槽的螺钉或其他紧固件，紧固后其端部应与线槽内表面光滑相接。
d.钢槽进行转角、分支连接时应采用弯通、二通、三通、四通等进行变通连接，钢槽末端应加装封堵板。
线槽的出线口应位置正确、光滑、无毛刺。
线槽敷设应平直整齐，水平或垂直允许偏差为其长度的百分之2，且全长允许偏差为20mm。
f.线槽两端必须做好跨接地线，并留有伸缩余量，地线使用铜编织线;但金属线槽不能作为设备的接地导体线槽必须单端接地。
4、钢槽孔洞位置处理钢槽在通过墙体或楼板处，不得在墙壁或楼板处连接，也不应将穿过墙壁或楼板的钢槽与墙或楼板上的孔洞用水泥摸死。
应在穿缆后用防火泥封堵，并刷上与墙面相同色漆。
电缆桥架安装-接地桥架安装要求横平竖直，表面平整，固定可靠，盖板严实，支架排布合理，整齐美观，桥架跨接线规范；桥架本体要加防松垫圈与支架可靠连接，连接处刮掉油漆。
桥架支吊架安装标准图-共26页
桥架支吊架制作安装图例（2019）安装分公司深圳经理部编制说明1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；3.采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固；4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进行除漆处理；Φ8×30mm顶爆螺丝Φ8通丝螺杆L30×3角钢楼 板桥 架50×50～200×50Φ8×25mm六角螺丝50×50～200×100桥架水平支架制作图楼 板Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(正视）楼 板L30×3角钢Φ8×50mm膨胀螺丝L30×3角钢桥 架Φ8×25mm六角螺丝50×50～200×100桥架水平固定支架制作图(侧视）Φ10×40mm顶爆螺丝Φ10通丝螺杆L40×4角钢楼 板桥 架300×100～400×150300×100～400×150桥架水平支架制作图Φ8×25mm六角螺丝楼 板Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(正视）楼 板L40×4角钢Φ10×65mm膨胀螺丝L40×4角钢桥 架Φ8×25mm六角螺丝300×100～400×150桥架水平固定支架制作图(侧视）Φ12×50mm顶爆螺丝Φ12通丝螺杆L50×5角钢楼 板桥 架500×100～600×150500×100～600×150桥架水平支架制作图Φ8×30mm六角螺丝楼 板Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(正视）楼 板L50×5角钢Φ12×70mm膨胀螺丝L50×5角钢桥 架Φ8×30mm六角螺丝500×100～600×150桥架水平固定支架制作图(侧视）Φ12×70mm膨胀螺拴6.3#槽钢6.3#槽钢楼 板桥 架800×150～1000×150150×150×8mm钢板Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(正视）楼 板桥 架Φ12×70mm膨胀螺拴150×150×8mm钢板6.3#槽钢6.3#槽钢Φ8×30mm六角螺丝800×150～1000×150桥架水平支架制作图(侧视）墙 体50×50～200×100桥架垂直安装支架制作图（俯视）Φ8×50mm膨胀螺丝L30×3角钢L30×3角钢Φ8×25mm六角螺丝50×50～200×100桥架垂直安装支架制作图（侧视）墙 体300×100～400×150桥架垂直安装支架制作图（俯视）Φ10×65mm膨胀螺丝L40×4角钢L40×4角钢Φ8×30mm六角螺丝300×100～400×150桥架垂直安装支架制作图（侧视）墙 体500×150～600×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L50×5角钢L50×5角钢Φ10×30mm六角螺丝500×150～600×150桥架垂直安装支架制作图（侧视）墙 体800×150～1000×150桥架垂直安装支架制作图（俯视）Φ12×70mm膨胀螺丝L60×6角钢L60×6角钢Φ10×30mm六角螺丝800×150～1000×150桥架垂直安装支架制作图（侧视）Φ10×40mm～Φ12×50mm顶爆螺丝Φ10～Φ12通丝螺杆L30×3～L40×4角钢楼 板桥 架200×100～300×150双层桥架（宽度相加小于600mm）水平支架制作图Φ8×25mm六角螺丝桥 架200×100～300×150楼 板Φ10×65mm～Φ12×70膨胀螺丝桥 架L30×3～L40×4角钢桥 架Φ8×25mm六角螺丝双层桥架（宽度相加小于600mm）水平固定支架正视图楼 板桥 架Φ8×25mm六角螺丝桥 架双层桥架（宽度相加小于600mm）水平固定支架制作侧视图Φ10×65mm～Φ12×70膨胀螺丝L30×3～L40×4角钢L30×3～L40×4角钢楼 板Φ12×70膨胀螺丝桥 架L50×5角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加700～1000mm）水平固定支架图楼 板Φ12×70膨胀螺丝桥 架L60×6角钢桥 架Φ8×30mm六角螺丝双层桥架（宽度相加1100～1400mm）水平固定支架图。
电缆桥架安装安装标准做法(图集 文字 实例)(共11张PPT)
桥架
连接 做法
图
除镀锌桥架外
相邻桥架的接
地跨接
2、桥架三通安装：根据电缆桥架走向，按照最大电缆直径的10~15倍选择三通形式和
弯曲半径。在距三通接口500mm处设置支架，桥架宽度大于800mm时，应在三通底部 增加支架。两段桥架与桥架、桥架与支架之间跨接接地。
质量控制要点：三通处加设固定支架
镀锌钢管必须采用卡子跨接地线，导线截面不 能小于4mm2的铜芯软线，接头须搪锡，接触良好。
4、伸缩节安装：当桥架经过建筑伸缩缝或桥架直线长度大于30m（铝合金及其他材料 直线段长度大于15m）时，应设置伸缩节，伸缩节应设置在伸缩缝位置或直线长度的中
间。伸缩节两侧各设置一个支架，支架与伸缩节端部距离不大于500mm。伸缩节补偿
5、桥架内电缆敷设：按图确定起点终点及电缆敷设途径；绘制桥架各个断面电 缆位置，对载流量大的电缆应保持一定的间距，整个桥架内的电缆截面不应超过 桥架截面的60%；电缆敷设前应清扫桥架，检查桥架有无毛刺等可能划伤电缆的 缺陷；电缆在桥架内分层排列整齐，不应交叉，电缆在起点、终点、水平弯曲处 电缆与桥架应绑扎，竖直电缆最高点、自身重力作用下宜跑位，转弯处、三通处 应做绑扎固定，与电桥架间每间隔1m绑扎楼板处防火封堵应严密；电缆起点、终点、 转弯及每隔50m处设电缆标牌，标牌内容清晰。
收缩衬板应设在伸缩节外侧，衬板螺栓孔应开成条形孔，衬板长度为两个连接板长度之
和加30mm，双螺母应位于桥架外侧，且不能拧紧，以保证自由伸缩。伸缩节两端桥架 应采用软铜线做接地跨接，接地线中间应留有余量。
质量控制要点：桥架伸缩节安装与其他段桥架平直，内壁光滑，连接顺直，伸缩自如。
伸缩节示意图
伸缩节A-A剖面
电缆桥架的安装施工工艺
电缆桥架的安装施工工艺桥架安装工艺流程图如下：1支架制作安装依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架，支架进行工厂化生产。
2桥架安装封闭式水平桥架安装见下图所示：(1)将现场测量的尺寸交于材料供应商，由材料供应商依据尺寸制作，避免现场加工。
桥架材质、型号、厚度以及附件满足设计要求。
(2)桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管、排风设备发生矛盾。
(3)桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
(4)桥架与桥架之间用16mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路电力电缆施工工艺敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、指挥红旗、校线电话、煨管器、开孔器、套丝机、压线钳、锉、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。
工艺流程砖砌沟及沟槽土方开挖→制作电缆支架→支架刷底漆→安装电缆支架及接地线→补底漆及刷面漆→清理电缆沟→电缆敷设→绝缘测试→电缆沟盖盖板→通电调验后投入运行。
电缆支架制作好后，应即时除锈及清理污垢，并刷防锈漆和面漆。
油漆的工作粘度，必须加以控制，使其在涂刷时不流坠、不显刷纹为宜。
涂刷过程中，不得任意稀释。
电缆沟支架水平安装施工时采用16#铁丝拉直安装，随坡度保持一直线，并在一侧支架上端各敷设一根-40×4扁钢作为接地母线，电缆支架及接地母线应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷，焊后应做好防腐处理。
1）电缆敷设前，原先预埋横穿电缆沟内的小电缆必须做特别处理，接近沟底的电缆两头横向延伸开挖，将电缆尽量压向沟底，接近地面的电缆尽量抬起，使电缆能够顺利从沟里通过。
2）电缆敷设时，放线架放置必须稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
强电桥架、弱电桥架安装详解！
强电桥架、弱电桥架安装详解！
来源：网络整理，如有侵权请联系删除
桥架：跨接表识，弯曲度一致
▲ 桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。
镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓（强标）。
至于支架的接地，就是把支架与桥架连接处固定刮漆就可以
（或是抓垫）。
接地线最小截面不小于4平方米。
▲金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；
▲跨接线压线处细部做法：
注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置；不能用连接螺栓固定跨接线。
螺栓的个数；压接位置
破漆压接不够规范，没弹簧垫及平垫
错误的压接，顺序不对
重要房间桥架的接地
重要房间桥架的接地
电井内桥架接地及表识
▲桥架的安装：横平竖直，弯头处要平缓。
当桥架分层时，最好用组合架。
▲桥架内部要加设防火封堵或加设防火包。
▲钢制30米，铝合金及塑料的15米要加伸缩节。
过建筑物变形
缝处（伸缩缝、沉降缝）加补偿装置。
▲桥架的支架间距一般要求水平的为1.5-3米，垂直的为2米一个。
▲螺母位于桥架的外侧。
当支架与铝合金桥架连接时，注意防电化措施。
▲注意转弯处支架的设置。
▲配电室大型桥架要采用可调式组合支架大型工程桥架弯曲度要一致。
三通变径使用合理
桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一
挡水罩
桥架提早做在上
漂亮的桥架支墩。
电缆桥架安装
电缆桥架安装11.1 施工前的准备工作1）电缆托架安装严格按设计要求施工，施工前认真核对有关机务、土建图纸，安装路径应符合设计要求，对不合理的部分应及时提出变更进行修改。
避免施工中发生碰撞、距离热管道太近。
2）对照图纸设计的电缆桥架的路径、标高和安装要求，结合钢梁的位置，确定桥架的立柱安装位置、尺寸，并确定是否需用加装辅助梁，如需安装确定其位置、尺寸。
3）主管技术人员应编制完作业指导书，明确质量标准，工艺操作和要求，并经审批完毕。
施工人员要经过培训，熟悉图纸，明确施工方法，技术标准及检验要求进行施工。
4）使用的机械应完好,性能符合要求，使用的计量器具要经过检验合格。
5）在施工时临时搭设的脚手架，使用前应检查其安全可靠性。
6）电缆桥架安装前，施工人员要对桥架、托臂、连接片、固定压板、螺栓等主附件进行全面筛选，确保所用材料规范统一。
对变形的要校正，对不符合要求的要清退，以便实现工艺的高标准。
11.2电缆桥架安装1）缆桥架的立柱及托臂等应校直，无扭曲变形及锈蚀。
2）电缆桥架无明显变形及扭曲现象，安装平直、牢固。
电缆托架下料时必须使用钢锯或无齿锯，所有桥架切口及接口处不应有毛刺及卷边现象。
3）电缆敷设前应对所有安装的桥架进行检查，补漆、调整，最后进行整体检查验收。
4）电缆桥架的安装，其立柱间距为1.5M，桥架层间距为300mm，在空间较小的部位层间距离不得小于250mm。
5）特殊部位的桥架安装，要用手工制作，连接方式完全和主体一致，制作出的特殊三通、弯通、四通等，绝对达到制造厂的标准。
11.3电缆托架安装除按设计施工外，还应做如下几点：1）缆托架组装时的水平、平行和垂直误差均不能大于千分之五。
2）托架立柱最大间距不应大于2M，焊接不少于两处，且焊接牢固可靠。
3）架构的接地应连接可靠，同时与接地干线的连接不少于两点明显接地点处。
4）支架应与托架的横撑平行，各立柱上下端伸出的长度应一致。
5）凡桥架加工焊接处的部位一定要加涂防锈漆与银粉漆。
桥架支吊架安装标准图
桥
架
Φ8×25mm六角螺丝
300×100～400×150桥架水平固定支架制作图 ( 侧视）
楼板
桥架 500×100～600×150
Φ12×50mm顶爆螺丝 Φ12通丝螺杆 L50×5角钢
Φ8×30mm六角螺丝
500×100～600×150桥架水平支架制作图
楼板
Φ12×70mm膨胀螺丝 L50×5角钢
定，采用扳手与顶爆螺丝连接牢固； 4. 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于
4mm2, 采用
焊锡铜接线端子连接，连接处应进行除漆处理；
楼板
Φ8×30mm顶爆螺丝
Φ8通丝螺杆
桥架 50×50～200×50
L30×3角钢
Φ8×25mm六角螺丝
50× 50～ 200× 100桥架水平支架制作图
Φ8×30mm六角螺丝
300×100～400×150桥架垂直安装支架制作图（俯视）
桥架
墙
Φ10×65mm膨胀螺丝
体
L40×4角钢
Φ8×30mm六角螺丝
300×100～400×150桥架垂直安装支架制作图（侧视）
墙体
L5ห้องสมุดไป่ตู้×5角钢
Φ12×70mm膨胀螺丝 L50×5角钢
Φ10×30mm六角螺丝
500×150～600×150桥架垂直安装支架制作图（俯视）
桥
架
Φ8×30mm六角螺丝
500×100～600×150桥架水平固定支架制作图 ( 正视）
楼板 L50×5角钢
Φ12×70mm膨胀螺丝 L50×5角钢
桥
架
Φ8×30mm六角螺丝
500×100～600×150桥架水平固定支架制作图 ( 侧视）
桥架制作安装工艺工序图解课件
整理桥架制作和安装过程中产生的质量证明文件，如合格证、 检验报告、验收记录等。
整理桥架制作和安装过程中的施工记录，如焊接记录、防腐处 理记录、安装施工记录等。
根据验收标准和实际检查结果编写验收报告，对桥架制作和安 装质量进行评价，并提出整改意见。
将验收文件整理归档，建立档案管理制度，方便后续查阅和管 理。
安装现场勘查与环境评估
勘查现场
对安装现场进行实地勘查，了解现场地形、地貌、地质等条件，评估安装难度 和风险。
环境评估
评估安装现场的环境因素，如温度、湿度、腐蚀性等，确定桥架材质和防护措 施。
安装材料及设备清单核对
核对材料清单
根据设计要求，核对桥架、支架、紧固 件等材料的规格、型号、数量等是否齐 全。
安装顺序
按照施工图纸要求，确定 连接件的安装顺序，确保 连接件与桥架之间的配合 紧密可靠。
安装方法
连接件可采用螺栓连接或 焊接等方式固定在桥架上 ，确保连接牢固可靠。
接地跨接处理措施图解
接地跨接重要性
接地跨接是确保桥架系统安全可 靠运行的重要措施，能够有效降 低系统接地电阻，提高系统防雷
性能。
接地跨接方式
桥架制作安装工艺工序 图解课件
CONTENTS 目录
• 桥架制作概述 • 桥架制作工序详解 • 桥架安装前准备工作 • 桥架安装施工图解 • 质量检查与验收标准 • 安全文明施工注意事项
CHAPTER 01
桥架制作概述
桥架定义与分类
桥架定义
用于支撑和固定电缆、管线等设 备的金属结构架。
桥架分类
根据桥架材料和结构特点，选 择合适的焊接方式，如手工电 弧焊、二氧化碳气体保护焊等
。
焊接质量控制
桥架施工工艺(一)2024
桥架施工工艺（一）引言概述：桥架施工工艺是指在桥梁建设过程中，为了支撑和保护桥梁主体结构而采取的一系列施工方法和措施。
它包括桥梁上部结构、桥梁下部结构和桥梁附属设施等方面的施工工艺。
本文将从桥梁上部结构、桥梁下部结构、桥梁附属设施、施工质量控制和安全防护五个大点来阐述桥架施工工艺。
正文：一、桥梁上部结构施工工艺1. 桥面铺装：选择合适的材料，根据设计要求进行铺装，包括基层、中层和面层的铺装工艺。
2. 预应力张拉：根据设计要求，在桥梁上部结构中设立预应力钢束，通过张拉调整预应力张拉力大小和位置。
3. 连续梁拼装：采用分段预制的方法，将连续梁板根据设计要求进行拼装，保证整体结构的连续性和稳定性。
4. 翼墙施工：根据设计要求，采用模板或者预制翼墙板的方法进行翼墙的施工。
5. 桥墩施工：根据设计要求，使用模板或者预制墩身的方法进行桥墩的施工。
二、桥梁下部结构施工工艺1. 桥台基础施工：根据设计要求，进行地基处理，采用钢筋混凝土浇筑的方式进行桥台基础的施工。
2. 桥墩基础施工：根据设计要求，进行地基处理，采用钢筋混凝土浇筑的方式进行桥墩基础的施工。
3. 临时支撑结构：在桥梁下部结构施工过程中，采用临时支撑结构来支撑和保护施工现场，确保施工的安全和顺利进行。
4. 锚固施工：根据设计要求，使用锚杆或者锚拱的方式进行桥梁下部结构的锚固施工。
5. 桩基础施工：根据设计要求，使用钻孔灌注桩或者钢筋混凝土桩的方式进行桩基础的施工。
三、桥梁附属设施施工工艺1. 桥面排水施工：根据设计要求，安装合适的桥面排水设施，确保桥梁上部结构排水通畅。
2. 栏杆安装：根据设计要求，安装合适的桥梁栏杆，保证行车和行人的安全通行。
3. 桥梁照明施工：根据设计要求，进行桥梁照明设施的施工，提供夜间照明和安全保障。
4. 桥面伸缩缝施工：根据设计要求，进行桥面伸缩缝的施工，确保桥梁在温度变化下的安全和可靠性。
5. 桥梁护栏施工：根据设计要求，进行桥梁护栏的施工，防止车辆从桥梁上坠落。
电缆桥架安装细部做法PPT幻灯片课件
刷完灰色面漆 11
1、立柱焊 接在垫板 上。焊接 前要根据 土建所给 标高确定 安装高度 及立柱长
度。
立柱安装
根据土建所给标高 确定立柱及桥架安
装高度
12
2、将制作好的垫 板按桥架走向确 定好安装位置， 安装时同一排垫 板的偏差尽量缩 小，防止确定好 立柱安装位置后 不能焊接在垫板 内。
3、垫板的固定方 式根据桥架的大 小、层数（即重 量）确定，一般 为四角固定。当 桥架较轻时也可 两点固定，但必 须达到足够的强 度。
垫板加工制作
去除铁锈 及焊渣
9
垫板加工制作
刷完防锈漆后刷 面漆
3、垫板内外两侧及边缘刷防锈漆两层，面漆一层。 固定在墙体或顶板上的垫板可只在贴近墙体侧刷防锈漆及面漆，外侧（立柱接触面）待焊10 接完毕 后进行刷油。
制作完的垫板
长条形孔洞容易找正位置 并可避开墙体中钢筋等物
体
两孔
四孔
刷完两次铁红防 锈漆防锈漆
前
后
约300mm
约300mm
19
1、托臂焊接在 立柱上。焊接托 臂前首先确定两 端托臂在立柱上 的高度，上下层 托臂间距符合设 计图纸，两端确 定好后进行焊接。
2、两端托臂焊 接完后，在两端 托臂上拉两条水 平线，用于确定 中间托臂高度， 拉线要拉紧防止 中间下垂。
托臂安装
水平线
20
3、托臂焊接 前使用水平尺 检查托臂的水
注：正确配置 油漆与稀料 的比例，防 止油漆过稠 堆积不容易 晾干或者过 稀防腐效果 差。
稀料与油漆的 配置参见产 品说明书。
立柱加工制作
防锈漆及面 漆刷油要均
匀
6
制作完的立柱
刷完两次铁红色防锈漆
桥架进出线管安装施工标准做法
12 桥架进出线管安装施工标准做法
1 工艺原理
用锁母或杯梳连接线管与桥架，使桥架与线管连接美观、牢固，接地可靠。
2 工艺流程
桥架开孔桥架与线管连接接地
3 施工要点
根据进出线口位置，在桥架侧面采用开孔器开孔，清理孔边沿毛刺，孔径与管径相一致，一管一孔。
进出桥架的线管与桥架采用杯梳或锁母连接。
桥架与SC线管之间采用不小于4mm2的黄绿双色多股软铜线或编织搪锡软铜线接地跨接，编织搪锡软铜线两端压接接线端子。
图12-1 桥架进出SC线管示意图
图12-2 桥架进出SC线管锁母连接实例图图12-3 桥架进出SC线管杯梳连接实例图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品工程图片展示--桥架安装施工细部做法
桥架：跨接表识，弯曲度一致
桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。
镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓（强标）。
至于支架的接地，就是把支架与桥架连接处固定刮漆就可以（或是抓垫）。
接地线最小截面不小于4平方米。
金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；
跨接线压线处细部做法，如下：
注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置；不能用连接螺栓固定跨接线
螺栓的个数；压接位置，如下：
破漆压接不够规范，没弹簧垫及平垫，如下：
错误的压接，顺序不对，如下：
重要房间桥架的接地，如下：
桥架母线防火泥封堵
电井内桥架接地及表识，如下：
桥架的安装：横平竖直，弯头处要平缓。
当桥架分层时，最好用组合架。
桥架内部要加设防火封堵或加设防火包
钢制30米，铝合金及塑料的15米要加伸缩节。
过建筑物变形缝处（伸缩缝、沉降缝）加补偿装置。
桥架的支架间距一般要求水平的为1.5-3米，垂直的为2米一个。
螺母位于桥架的外侧。
当支架与铝合金桥架连接时，注意防电化措施。
注意转弯处支架的设置
配电室大型桥架要采用可调式组合支架大型工程桥架弯曲度要一致，如下：
三通变径使用合理,如下：
桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一挡水罩，如下：
桥架提早做在上，如下：
漂亮的桥架支墩，如下：
强调点：
梯式节镀锌金属桥架本体除了连接板用不少于2个防松垫圈来跨接外，桥架也应不少于2处与接地干线相连接，同时需单设接地干线与所有支架可靠相连接来达到可靠接地。
南方地区一般做接地扁铁跟桥架一起。
