QOS测试用例和测试步骤

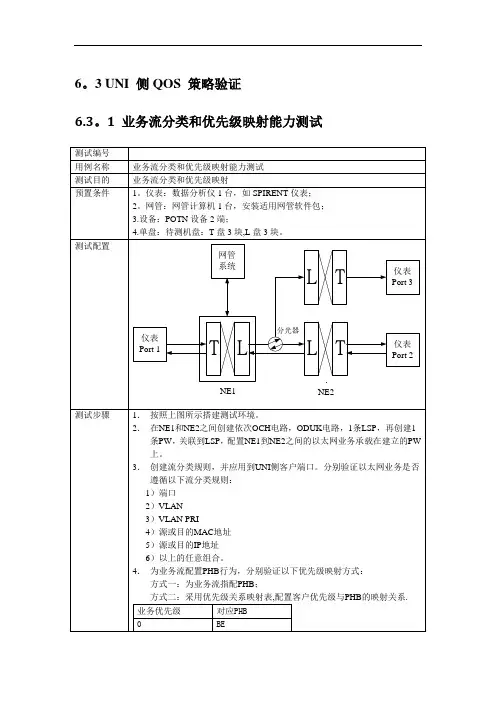

6.3 UNI 侧QOS 策略验证

6.3.1 业务流分类和优先级映射能力测试

6.3.2 基于流分类的访问控制列表(ACL)能力测试

6.3.3 色敏感功能验证

5．配置入口优先级与三色报文的映射表：pri=0、2、4、7的包为黄色，pri=1、3、5、6的包为绿色。

6．配置色敏感模式，配置Meter后的三色报文与出标签的EXP的映射表：为绿色和黄色报文分别制定不同的EXP，例如设置绿色，黄色

。

7．数据网络性能分析仪向端口1分别发送如下数据包：

1) 发送：Vid=100，prio=1、3、5、6的单一或混合包，改变发送速率

（分别为100M和300M）。

2) 发送：Vid=100，prio=0、2、4、7的单一或混合包，改变发送速率

（分别为100M和300M）。

8．改变参数PIR、CIR、两个映射表，重做以上测试；

9．通过仪表监测NNI接口上的数据帧，并分析结果。

10．关闭入口的色感知，配置为色盲模式。

11．发送：Vid=100，prio=0、2、4、7的单一或混合包(黄色报文)，改变发送速率（分别为100M和300M）。

12．通过仪表监测NNI接口上的数据帧，并分析结果。

6.4 NNI 侧QOS 策略验证

6.4.1优先级调度测试

6.4.4连接允许控制（CAC）机制

6.4.5客户业务优先级重映射能力

6.5 UNI 侧QOS 策略验证----步骤

6.4.1业务流分类和优先级映射能力测试----步骤

1．依次配置好OCH，ODUK，TUNNEL，PW，L2VPN，保证业务能正常通信；

2．业务流分类测试步骤：

1）配置业务留分类规则（如图）：

PTN相关配置----ACL配置（新增），需要填写入口的“槽位号”；“端口号”；

“ACL流分类”为“是”。

2）在“入口ACL基本配置”里面配置业务流分类规则，可以配置“vlan”“vlan优先级”，“目的/源MAC”“目的/源IP”来进行业务流的分类（如下图）：

例如：配置VLAN=200，那就只有VLAN为200的业务流才能通过；配置VLAN优先

级为5，那就只有VLAN优先级为5的业务流才能通过；如果配置多个条件，需要同

时满足条件的业务流才能通过。

3．优先级映射能力测试步骤：

1）优先级映射就是PRI----PHB----EXP的一个映射过程，PRI----PHB为入方向的映射，PHB----EXP为出方向的映射；

2）例如按照以下表格进行配置，并说明：

PRI PHB EXP

1 AF1 4

3 CS6 5

配置入方向PRI----PHB的映射（如图）；

QOS配置---DS域配置（新增，自己填写“DS域名称”）---映射关系，配置入方PRI----PHB的映射，“用户优先级类型”为“802.1p”；“方向”为“入方向”，PRI----PHB的映射关系，按照以上表格进行配置的。

3）配置出方向PHB----EXP的映射（如图）；

QOS配置---DS域配置（新增，自己填写“DS域名称”）---映射关系，配置出方PRI----PHB的映射，“用户优先级类型”为“EXP”；“方向”为“出方向”，PHB----EXP的映射关系，按照以上表格进行配置的。

4）配置DS模板（如图）：

QOS配置---模板配置（新增，自己填写“DiffServ模板名称”），“方向”为“双向”；“入方向的dsdomain”“出方向的dsdomain”分别填写2）3）里面的“DS域名称”

5）分别在出口入口处调用DS模板；

入口调用DS模板：

PTN相关配置---以太网接口配置-----逻辑接口QOS配置----DS模板名称

出口调用DS模板：

PTN业务配置----tunnel配置---标签转发信息-----DS模板名称

6）在NNI侧抓包，查看EXP值与PRI值得对应关系，是否与上述所配置的相符；

6.4.2基于流分类的访问控制列表(ACL)能力测试----步骤

1．依次配置好OCH，ODUK，TUNNEL，PW，L2VPN，保证业务能正常通信；

2．配置ACL控制访问列表：

PTN相关配置---ACL配置（新增）---填写入口的槽位号，端口号；ACL流分类为“否”；策略配置信息中的“丢弃”为“是”。

配置ACL规则：

在“入口ACL基本配置”里面“规则关联1/2/3”选择；例如“关联规则1”选择“VLAN ID”，填写“VLAN”值为100。则vlan=100的业务流会丢弃；如果选择多个关联规则，则需要同时满足条件的业务流才丢弃；

6.4.3色敏感功能验证----步骤

1．依次配置好OCH，ODUK，TUNNEL，PW，L2VPN，保证业务能正常通信；

2．1）配置入方向的染色表：

QOS配置---DS域配置

2）配置出方向的映射表：

3）生成DS模板：

QOS配置---模板配置（新增，自己填写“DiffServ模板名称”），“方向”为“双向”；

“入方向的dsdomain”“出方向的dsdomain”分别填写以上配置入/出方向的2个“DS 域名称”（如下图）

4）分别在出口入口处调用DS模板；

入口调用DS模板：

PTN相关配置---以太网接口配置-----逻辑接口QOS配置----DS模板名称

出口调用DS模板：

PTN业务配置----tunnel配置---标签转发信息-----DS模板名称

5）配置meter，进行重染色：

PTN相关配置---以太网接口配置----流配置，“模式”改为“MEF trTCM”,修改CIR，PIR的值。
