薄膜蒸发器原理及规格资料

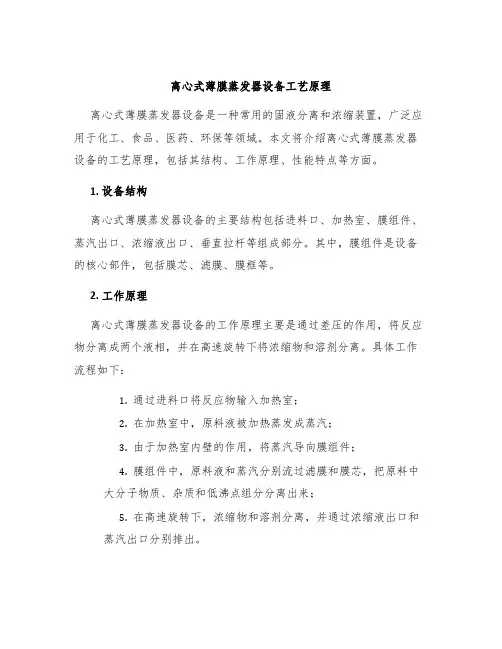

离心式薄膜蒸发器设备工艺原理
离心式薄膜蒸发器设备工艺原理离心式薄膜蒸发器设备是一种常用的固液分离和浓缩装置，广泛应用于化工、食品、医药、环保等领域。
本文将介绍离心式薄膜蒸发器设备的工艺原理，包括其结构、工作原理、性能特点等方面。
1. 设备结构离心式薄膜蒸发器设备的主要结构包括进料口、加热室、膜组件、蒸汽出口、浓缩液出口、垂直拉杆等组成部分。
其中，膜组件是设备的核心部件，包括膜芯、滤膜、膜框等。
2. 工作原理离心式薄膜蒸发器设备的工作原理主要是通过差压的作用，将反应物分离成两个液相，并在高速旋转下将浓缩物和溶剂分离。
具体工作流程如下：1.通过进料口将反应物输入加热室；2.在加热室中，原料液被加热蒸发成蒸汽；3.由于加热室内壁的作用，将蒸汽导向膜组件；4.膜组件中，原料液和蒸汽分别流过滤膜和膜芯，把原料中大分子物质、杂质和低沸点组分分离出来；5.在高速旋转下，浓缩物和溶剂分离，并通过浓缩液出口和蒸汽出口分别排出。
3. 性能特点离心式薄膜蒸发器设备有以下性能特点：1.能够将反应物分离成两个液相，浓缩率高，蒸发速度快；2.设备的旋转速度高，又因为膜组件与离心器同步旋转，因此对于氧化易性反应物非常适用；3.操作过程简单、灵活，对于体积大、处理量大的反应器，离心式薄膜蒸发器设备可以进行无缝衔接；4.起始温度低，能够有效减少产品损失和热能损耗。
4. 适用范围离心式薄膜蒸发器设备具有广泛的适用范围，可以用于离析、分离、浓缩、提纯等多种工艺。
具体适用于以下领域：1.化工领域：石油化工、精细化工、有机合成等行业；2.食品领域：调味品、食用油、香精等；3.医药领域：药物分离、提纯、纯化等；4.环保领域：废水处理、污泥浓缩、固体废物处理等。
结语通过上述介绍，我们可以清楚地了解到离心式薄膜蒸发器设备的工艺原理、特点以及适用范围。
在实际应用中，需要根据实际情况进行选择和调整，合理使用该装置，以满足不同领域对于分离、浓缩、提纯等操作的需求。

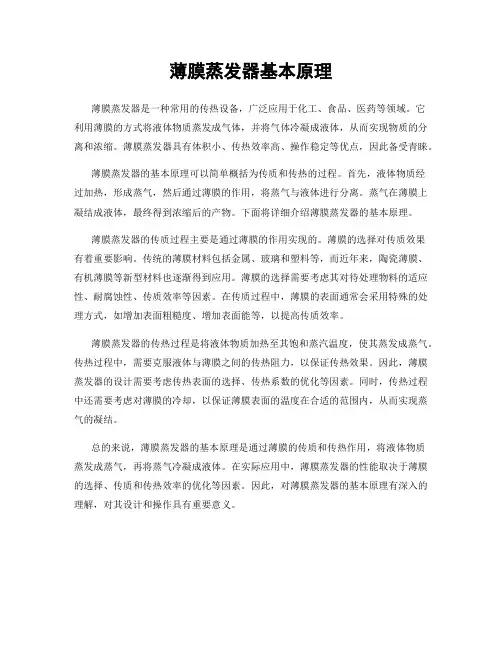

薄膜蒸发器基本原理
薄膜蒸发器基本原理薄膜蒸发器是一种常用的传热设备，广泛应用于化工、食品、医药等领域。
它利用薄膜的方式将液体物质蒸发成气体，并将气体冷凝成液体，从而实现物质的分离和浓缩。
薄膜蒸发器具有体积小、传热效率高、操作稳定等优点，因此备受青睐。
薄膜蒸发器的基本原理可以简单概括为传质和传热的过程。
首先，液体物质经过加热，形成蒸气，然后通过薄膜的作用，将蒸气与液体进行分离。
蒸气在薄膜上凝结成液体，最终得到浓缩后的产物。
下面将详细介绍薄膜蒸发器的基本原理。
薄膜蒸发器的传质过程主要是通过薄膜的作用实现的。
薄膜的选择对传质效果有着重要影响。
传统的薄膜材料包括金属、玻璃和塑料等，而近年来，陶瓷薄膜、有机薄膜等新型材料也逐渐得到应用。
薄膜的选择需要考虑其对待处理物料的适应性、耐腐蚀性、传质效率等因素。
在传质过程中，薄膜的表面通常会采用特殊的处理方式，如增加表面粗糙度、增加表面能等，以提高传质效率。
薄膜蒸发器的传热过程是将液体物质加热至其饱和蒸汽温度，使其蒸发成蒸气。
传热过程中，需要克服液体与薄膜之间的传热阻力，以保证传热效果。
因此，薄膜蒸发器的设计需要考虑传热表面的选择、传热系数的优化等因素。
同时，传热过程中还需要考虑对薄膜的冷却，以保证薄膜表面的温度在合适的范围内，从而实现蒸气的凝结。
总的来说，薄膜蒸发器的基本原理是通过薄膜的传质和传热作用，将液体物质蒸发成蒸气，再将蒸气冷凝成液体。
在实际应用中，薄膜蒸发器的性能取决于薄膜的选择、传质和传热效率的优化等因素。
因此，对薄膜蒸发器的基本原理有深入的理解，对其设计和操作具有重要意义。
薄膜蒸发器原理
薄膜蒸发器原理
薄膜蒸发器是一种常见的蒸发器设备，其原理是利用薄膜所形成的较大表面积，将液体加热至其沸点后，使其在薄膜表面形成薄膜层，再通过传热方式实现蒸发。
在薄膜蒸发器中，液体进入薄膜器内，经过预热后进入薄膜管道。
液体在薄膜管道内流动时，受到加热而被加速汽化，形成薄膜状，分散在薄膜管道壁上。
薄膜管道壁经过加热，传导热量给液体薄膜层，使其快速蒸发。
在薄膜蒸发器的运行过程中，薄膜层的形成和维持非常重要。
薄膜的形成需要满足两个条件：首先，靠近薄膜管道壁的液体温度要高于其沸点温度，这样才能使液体迅速汽化形成薄膜；其次，液体在薄膜管道内的流速要适中，过大的流速会导致薄膜破裂，而过小的流速则会使薄膜无法形成。
薄膜蒸发器的优点在于其具备高效传热和高度分离的能力。
薄膜形成的大表面积可以提高传热效率，而快速蒸发使得物质分离程度更高。
此外，薄膜蒸发器还具有操作简单、结构紧凑、能耗低等优点。
薄膜蒸发器在多个领域具有广泛应用。
例如，它可以用于海水淡化、废水处理、有机溶剂回收等。
此外，薄膜蒸发器还常被用于精馏、浓缩等过程中。
总之，薄膜蒸发器利用薄膜的形成和传热原理，实现了高效传
热和高度分离的目的。
其优点包括高效传热、高度分离、操作简单等。
在多个领域都有广泛应用。
薄膜蒸发器
刮膜蒸发器（分子蒸馏）一、概述：二十世纪50年代，国外“Luwa”和“Samesre uther”公司对刮膜蒸发器（又称薄膜蒸发器）就已进行开发制作，发展至今刮膜蒸发器已被大家普遍认可和接受。
今天HEC公司作为蒸发器专业研制公司，在蒸馏、浓缩、脱气、脱色、脱臭、干燥和反应领域里解决不同的工艺处理过车工内和特殊要求的问题；并提供更广泛的、不同类型的刮膜蒸发器应用、例如：1. 提供一个适用范围广、不同2. 应用的各种转子类型；3. 垂直或卧式结构；4. 圆柱或锥型设计；5. 顺流或逆流工作原理；刮膜蒸发器特性：刮膜蒸发器主要有下列技术特性和其它蒸发器有所不同：▲操作弹性大：由于刮膜器独有的性能，使其适宜于处理易结垢、结晶、起泡和要求平稳蒸发、高粘性及随浓度提高粘度急剧增加的物料，其蒸发过程也呢功能平稳处理；▲连续操作：连续进料、连续出料，调节进料量控制出料浓度；▲处理热敏感：因为在整个装置里短的停留时间和低的蒸发温度；▲高蒸发性能：由于刮膜器的特性，加热面具有高的表面热通量；▲损失量小：万一产品改变损失量小，因为物料在蒸发器里无滞留；▲真空压降小：物料汽化气体从加热面送到外置的冷凝器，需要一定的压差。
在一般的蒸发器中，这种压差要求（△p）通常是比较高的，有时甚至高的难于接受。
而刮膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压差可以很小即真空度可达1mmHg。
二、刮膜蒸发器工作原理基础：根据混合物中两种不同沸点的物料进行分离。
在这里，产品的热分离归诸于刮膜蒸发器的机械力产生薄膜和高速湍动。
当待处理物料进入刮膜蒸发器后，首先和转子上的布料器相接触，并被均匀地分配到筒壁，然后靠第一组刮膜片加速并立即在加热面上形成（0.5-3.5mm）间隙的液膜；在每一个刮膜片前面（Ⅱ区）的流体形成一个涡流（见图1），在加热面和叶片顶部之间间隙里的流体被非常高的湍动，并导致强烈传热和传质，甚至高粘度产品在这湍动下产生高的热传递系数。
分子薄膜蒸发器
分子薄膜蒸发器分子薄膜蒸发器是一种常见的热传导设备，广泛应用于化工、食品、制药等领域。
它利用薄膜的纳米级厚度和高传热系数，实现了高效的传热和传质过程。
分子薄膜蒸发器的原理是将需要蒸发的物质输送到薄膜表面，通过加热使其蒸发，并将蒸发物质冷凝收集。
在这个过程中，分子薄膜起到了关键的作用。
它的纳米级厚度使得蒸发物质只需经过短暂的传热时间就能够蒸发，大大提高了传热效率。
同时，薄膜的高传热系数也能够快速将热量传递给蒸发物质，使其迅速蒸发。
分子薄膜蒸发器的设计和制造需要考虑多个因素。
首先是薄膜的材料选择，常见的材料有金属薄膜、陶瓷薄膜和聚合物薄膜等。
不同的材料具有不同的传热性能和化学稳定性，根据具体的应用要求选择合适的材料。
其次是薄膜的制备技术，常见的制备方法有物理气相沉积、溅射和化学气相沉积等。
这些方法可以制备出高质量的薄膜，保证其传热性能和稳定性。
此外，还需要考虑薄膜的结构设计和流体分布，以确保蒸发物质能够均匀地分布在薄膜表面，并且能够顺利地流动和蒸发。
分子薄膜蒸发器具有许多优点。
首先，由于薄膜的纳米级厚度，蒸发过程中的传热时间很短，能够在短时间内完成蒸发，提高了传热效率。
其次，薄膜的高传热系数能够快速将热量传递给蒸发物质，使其快速蒸发。
此外，薄膜的纳米级厚度也使得蒸发物质的质量传递过程更加快速和高效。
另外，薄膜蒸发器还具有结构紧凑、体积小和重量轻的优点，便于安装和维护。
分子薄膜蒸发器在许多领域有着广泛的应用。
在化工行业，它被用于蒸发和浓缩溶液，例如盐水和有机溶剂。
在食品行业，它可以用来蒸发果汁和奶制品等液体。
在制药行业，它可以用于蒸发药物溶液和提取药物成分。
此外，分子薄膜蒸发器还可以应用于海水淡化、废水处理和精细化工等领域。
尽管分子薄膜蒸发器具有许多优点和广泛的应用，但在实际应用中仍然存在一些挑战和问题。
首先是薄膜的稳定性和寿命问题，由于薄膜的纳米级厚度，其在高温和高压环境下容易出现氧化、腐蚀和磨损等问题，影响薄膜的传热性能和使用寿命。
薄膜蒸发器原理及规格
薄膜蒸发器（无锡海源）一、概述薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约10~50秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
它由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。
刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动；在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
二、性能特点·真空压降小：物料汽化气体从加热面送到外置的冷凝器，存在一定的压差。
在一般的蒸发器中，这种压力降（Δp）通常是比较高的，有时甚至高得难于接受。
而刮板式薄膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压力降很小,真空度可达5mmHg。
·操作温度低：由于上述特性，这使得蒸发过程可以保持在较高真空度条件下进行。
由于真空度的提高，与之相应的物料沸点迅速降低，因此，操作可以在较低温度下进行，降低了产品的热分解。
·受热时间短：由于刮板式薄膜蒸发器的独特结构，刮膜器具有泵送作用，使得物料在蒸发器内的停留时间很短；另，在加热的蒸发器上由于薄膜的高速湍流使得产品不会滞留在蒸发器表面。
因此，特别适用于热敏性物料的蒸发。
·蒸发强度高：物料沸点的降低，增大了同热介质的温度差；刮膜器的功能，减小了呈现湍流状态的液膜厚度，降低了热阻。
同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换，因此，提高了刮板式薄膜蒸发器的总传热系数。
·操作弹性大：正是由于刮板式薄膜蒸发器独有的性能，使其适宜于处理热敏性和要求平稳蒸发的、高粘度的及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳蒸发。
它还能成功地应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏。
三、应用领域在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。
尤其对热敏性物料（时间短暂）的热交换，刮膜器有利于热交换的进行，并通过不同的刮膜器设计，能进行复杂产品的蒸馏。
薄膜蒸发器原理和规格
薄膜蒸发器（无锡海源）一、概述薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约10~50秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
它由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。
刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动；在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
二、性能特点·真空压降小：物料汽化气体从加热面送到外置的冷凝器，存在一定的压差。
在一般的蒸发器中，这种压力降（Δp）通常是比较高的，有时甚至高得难于接受。
而刮板式薄膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压力降很小,真空度可达5mmHg。
·操作温度低：由于上述特性，这使得蒸发过程可以保持在较高真空度条件下进行。
由于真空度的提高，与之相应的物料沸点迅速降低，因此，操作可以在较低温度下进行，降低了产品的热分解。
·受热时间短：由于刮板式薄膜蒸发器的独特结构，刮膜器具有泵送作用，使得物料在蒸发器内的停留时间很短；另，在加热的蒸发器上由于薄膜的高速湍流使得产品不会滞留在蒸发器表面。
因此，特别适用于热敏性物料的蒸发。
·蒸发强度高：物料沸点的降低，增大了同热介质的温度差；刮膜器的功能，减小了呈现湍流状态的液膜厚度，降低了热阻。
同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换，因此，提高了刮板式薄膜蒸发器的总传热系数。
·操作弹性大：正是由于刮板式薄膜蒸发器独有的性能，使其适宜于处理热敏性和要求平稳蒸发的、高粘度的及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳蒸发。
它还能成功地应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏。
三、应用领域在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。
尤其对热敏性物料（时间短暂）的热交换，刮膜器有利于热交换的进行，并通过不同的刮膜器设计，能进行复杂产品的蒸馏。
薄膜蒸发器
薄膜蒸发器一、概述薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约10~50秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
薄膜蒸发器由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。
刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动；在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
二、性能特点·真空压降小：物料汽化气体从加热面送到外置的冷凝器，存在一定的压差。
在一般的蒸发器中，这种压力降（Δp）通常是比较高的，有时甚至高得难于接受。
而刮板式薄膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压力降很小,真空度可达5mmHg。
·操作温度低：由于上述特性，这使得蒸发过程可以保持在较高真空度条件下进行。
由于真空度的提高，与之相应的物料沸点迅速降低，因此，操作可以在较低温度下进行，降低了产品的热分解。
·受热时间短：由于刮板式薄膜蒸发器的独特结构，刮膜器具有泵送作用，使得物料在蒸发器内的停留时间很短；另，在加热的蒸发器上由于薄膜的高速湍流使得产品不会滞留在蒸发器表面。
因此，特别适用于热敏性物料的蒸发。
·蒸发强度高：物料沸点的降低，增大了同热介质的温度差；刮膜器的功能，减小了呈现湍流状态的液膜厚度，降低了热阻。
同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换，因此，提高了刮板式薄膜蒸发器的总传热系数。
·操作弹性大：正是由于刮板式薄膜蒸发器独有的性能，使其适宜于处理热敏性和要求平稳蒸发的、高粘度的及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳蒸发。
它还能成功地应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏。
三、应用领域在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。
尤其对热敏性物料（时间短暂）的热交换，刮膜器有利于热交换的进行，并通过不同的刮膜器设计，能进行复杂产品的蒸馏。
薄膜蒸发器
•容
积：1.77m3
•轴
封：双端面机械密封
薄膜蒸发器蒸发器工作示意图
M-461薄膜蒸发器
• 生产厂家: 南京天华
• 型 号：8 m²薄膜蒸发器
• 加热 面 积：8.0m2
• 设备 总 重：5800kg
• 设备总高度 ：8573mm
•功
率：45kw
•转
速 ：100~169r/min
• 主要 材 质 ：Hastelloy C-22/0Cr18Ni9
薄膜蒸发器培训资料
薄膜蒸发器简介
• 作用：将浓缩的母液中的醋酸和水蒸发出来，排走带有 催化剂金属和溴化物的有机酸残渣。
• 工作原理：物料通过上部进料管进入蒸发器内部，通过 转子上的分配器将残渣浆料均匀的分布到蒸发器的内壁 上，同时壳体夹套中通入中压蒸汽，加热内壁上的物料， 将物料中的醋酸和水蒸发出来。已经干燥的残渣由转子 上的硬刮板刮下，由下部出料口排出。
薄膜蒸发器的工作原理
薄膜蒸发器的工作原理薄膜蒸发器是一种常用的热传导设备，常用于化工、制药、食品加工等行业的蒸发过程中。
它通过利用薄膜的传热和传质性能，将液体中的溶质蒸发出来，达到提纯或者浓缩的目的。
本文将介绍薄膜蒸发器的工作原理。
薄膜蒸发器的工作原理基于薄膜的传质性能。
薄膜蒸发器由多个独立的加热器组成，液体进入加热器，通过加热器的表面形成一层薄膜，薄膜表面与加热器之间的温差将驱动传质过程，使得液体中的溶质蒸发，最后获得溶质的高纯度浓缩液。
在薄膜蒸发器中，加热器是一个重要的组成部分。
加热器可以使用蒸汽、热水、导热油等介质，通过传导和辐射的方式将热量传递给薄膜，使薄膜表面的温度升高。
随着温度的升高，液体中的溶质分子与薄膜表面的相互作用力减小，这使得溶质分子更容易从液体中脱离，并扩散到薄膜中。
薄膜蒸发器中，传热过程是通过薄膜的传导和对流来完成的。
薄膜的传导传热通过薄膜的物理结构实现，薄膜的材料和厚度都对传导传热有影响。
对流传热是通过液体流动来实现的，流动状态对传热效果也有影响。
为了提高传热效率，薄膜蒸发器通常采用多级串联的结构，使得流动更加紊乱，增加了传热和传质的机会。
除了传热过程，传质过程也是薄膜蒸发器中的重要环节。
溶质从液体中蒸发到薄膜中需要克服液体表面张力和液体黏度的阻力。
这需要薄膜的表面张力和黏度越小越好，以便使溶质分子更容易蒸发到薄膜表面。
薄膜蒸发器中的溶质通过控制薄膜的温度和流速来完成传质过程，从而实现高效的蒸发和浓缩。
薄膜蒸发器具有许多优点。
首先，由于薄膜的传热效率高，传热系数大，可以大大减小设备的体积和占地面积。
其次，薄膜蒸发器可以在较低的温度下进行操作，有利于保持热敏性物质的分子结构和性质。
此外，薄膜蒸发器对于溶液浓缩、溶剂回收和废水处理等方面都具有很好的应用前景。
总之，薄膜蒸发器是一种利用薄膜传热和传质性能的设备，能够实现溶质的蒸发和浓缩。
它的工作原理基于薄膜的传热和传质过程，通过控制薄膜的温度和流速，使溶质分子从液体中蒸发到薄膜中，从而达到纯化或浓缩的目的。
刮板薄膜蒸发器概述
一、刮板薄膜蒸发器概述刮板薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸锱设备，也可进行脱臭、脱泡反应及加热、冷却等单元操作，可广泛适用于中、西制药、食品、轻工、石油、化工、环保等行业。
旋转刮板式薄膜蒸发器，是一种通过旋转刮板强制成膜，可在真空条件下进行降膜蒸发的新型高效蒸发器。
它传热系数大、蒸发强度高、过流时间短、操作弹性大，尤其适宜热敏性物料、高粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。
离心式刮板薄膜蒸发器采用国外先进技术，在国内刮板式薄膜蒸发器领域内具有国际水平的领先地位。
本设备曾作为"刮板式真空炼密机组"的主机，并荣获国家医药管理局科技进行三等奖。
二、刮板薄膜蒸发器性能与特点本设备采用离心式滑动沟槽转子，是目前国外最新结构蒸发器，在流量很小的情况下也能形成薄膜，在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去，和固定间隙的刮板蒸发器相比，蒸发量可提高40%-69%，它具有下列性能与特点：1、传热系数值高，蒸发能力大，蒸发强度可达到200kg/m2.hr，热效率高。
2、物料加热时间短，约5秒至10秒之间，且真空条件下工作，对热敏性物料更为有利，保持各种成份不产生任何分解，保证产品质量。
3、适应粘度变化范围广，高低粘度物均可以处理，物料粘度可高达10万厘泊(CP)。
4、改变刮板沟槽旋转方向，可以调节物料在蒸发器的打理时间。
5、蒸发段筒体内壁经过精密镗削并抛光处理，表面不易产生结焦、结垢。
6、操作方便，产品指标调节容易，在密闭条件下，可以自控进行连续性生产。
7、设备占地面积小，结构简单，维修方便，清洗容易。
刮板薄膜蒸发器主要技术参数。
薄膜蒸发器的结构和原理
薄膜蒸发器的结构和原理
薄膜蒸发器短程分子蒸馏仪虽说都是化工生产设备，同样都是分离装置，但是薄膜蒸发器和短程分子蒸馏仪之间还真的有很大的区别。
关于这一点,只要从两种设备的结构、性能等方面比较一下就知道了。
从结构上看两者区别的表现就是薄膜蒸发器的气相出口在蒸发器的顶部，以满足为轻组分的蒸汽自下向上流动的规律;而短程分子蒸馏仪正好相反，它的气相出口在蒸发器的底部，主要是因为这设备中的轻组分要充分地在内置冷凝器上进行冷凝。
其次就是设备的性能了，这方面的不同也正是由于结构上的差别所造成的，比如薄膜蒸发器的z低操作压力可以达到1mbar，而短程分子蒸馏仪则更低，可以达到0.001mbar的操作压力。
但是分子蒸馏仪也有一定的限制存在，由于有内置冷凝器，因此刮膜转子没有办法加底部轴承，在运行过程中会产生较大的振动，从而影响刮膜的效果。
短程分子蒸馏器是一个工作在1~0.001mbar压力下热分离技术过程，它较低的沸腾温度，适合热敏性、高沸点物。
其基本构成：带有加热夹套的圆柱型筒体，转子和内置冷凝器;在转子的固定架上装有刮膜器和防飞溅装置。
内置冷凝器位于蒸发器的中心，转子在圆柱型筒体和冷凝器之间旋转。
短程分子蒸馏器由外加热的垂直圆筒体、位于它的中心冷凝器及在蒸馏器和冷凝器之间旋转的刮膜器组成。
蒸馏过程是：物料从蒸发器的顶部加入，经转子上的料液分布器将其连续均匀地分布在加热面上，随即刮膜器将料液刮成一层极薄、呈湍流状的液膜，并以螺旋状向下推进。
在此过程中，从加热面上逸出的轻分子，经过短的路线和几乎未经碰撞就到内置冷凝器上冷凝成液，并沿冷凝器管流下，通过位于蒸发器底部的出料管排出;残液即重分子在加热区下的圆形通道中收集，再通过侧面的出料管中流出。
刮板式薄膜蒸发器工艺参数
刮板式薄膜蒸发器工艺参数1. 引言刮板式薄膜蒸发器是一种常用于液体蒸发和浓缩的设备。
它通过将液体均匀地分布在加热的壁面上，形成薄膜，然后通过刮板将蒸发的液体收集起来，实现液体的蒸发和浓缩。
本文将详细介绍刮板式薄膜蒸发器的工艺参数。
2. 工艺参数的定义工艺参数是指影响刮板式薄膜蒸发器蒸发效果的各种参数。
这些参数包括进料流量、进料温度、刮板转速、加热温度等。
合理地选择和控制这些参数，可以提高刮板式薄膜蒸发器的蒸发效率和产品质量。
3. 工艺参数的影响因素3.1 进料流量进料流量是指进入刮板式薄膜蒸发器的液体流量。
进料流量的大小直接影响蒸发器的处理能力和蒸发速率。
进料流量过大会导致液体在薄膜上无法均匀分布，影响蒸发效果；进料流量过小则会造成薄膜过薄，影响蒸发速率。
因此，选择合适的进料流量对于获得理想的蒸发效果非常重要。
3.2 进料温度进料温度是指进入刮板式薄膜蒸发器的液体温度。
进料温度的高低直接影响液体的沸腾速度和蒸发速率。
进料温度过高会导致液体沸腾过剧烈，容易产生喷溅和泡沫，影响蒸发效果；进料温度过低则会导致蒸发速率过慢。
因此，选择适当的进料温度是确保蒸发器正常运行的重要因素之一。
3.3 刮板转速刮板转速是指刮板在薄膜上运动的速度。
刮板转速的大小直接影响薄膜的形成和液体的蒸发。
转速过快会导致薄膜过厚，影响蒸发速率；转速过慢则会导致薄膜过薄，影响蒸发效果。
因此，选择适当的刮板转速对于获得理想的蒸发效果非常重要。
3.4 加热温度加热温度是指刮板式薄膜蒸发器加热壁面的温度。
加热温度的高低直接影响薄膜的形成和液体的蒸发速率。
加热温度过高会导致薄膜过厚，影响蒸发效果；加热温度过低则会导致薄膜过薄，影响蒸发速率。
因此，选择适当的加热温度是确保蒸发器正常运行的重要因素之一。
4. 工艺参数的优化方法为了获得理想的刮板式薄膜蒸发器的蒸发效果，需要对工艺参数进行优化。
下面介绍几种常用的优化方法：4.1 实验优化法实验优化法是通过实验来确定最佳的工艺参数。
薄膜式刮板蒸发器
薄膜式刮板蒸发器一、概念刮板式薄膜蒸发器适合于浓缩高粘度的果汁、蜂蜜、或含有悬浮颗粒的料液。
是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸馏设备，也可进行脱臭、脱泡反应及加热、冷却等单元操作，又广泛应用于中、西制药、食品、轻工、石油、化工、环保等行业。
在浓缩过程液层很薄，溶液沸点升高可忽略，料液在加热区域停留时间，随浓缩器的高度（长度）和刮板的导向角、转速等因素而变化，一般在2秒～45秒左右。
加热室是一夹套圆体，它根据工艺要求与加工条件而进行设计。
当浓缩比较大时，可增加加热室长度，分成几段加热区，采用不同压力加热蒸汽来加热，这有利于保证产品质量。
加热室圆筒体内表面，必须经过精加工。
保证刮板与加热面之间的最小隙在1.5±0.3毫米左右。
二、薄膜蒸发器结构刮板式薄膜蒸发器由转轴、料液分配盘、刮板、轴承、轴封、蒸发室和夹套加热室等所组成，一般有立式、卧式两种类型。
立式刮板薄膜浓缩器，它的料液从上部和进料管，以稳定流量进入，先经由转轴带动旋转的分配盘，在离心力作用下，被抛向夹套加热室的内壁，这时料液受重力作用，沿着器壁向下流动，在此同时，装在转轴上的刮板，把料液刮成薄膜，这样料液受加热面的加热而蒸发。
由于料液部在重力及离心的作用，不断更新液膜，最后流集于底部。
在浓缩过程所产生的二次蒸汽，可与浓缩液并流方向进入汽液分离器，分离排除，或者以逆流方向上长升到浓缩器顶部，经旋转的带孔叶板，把夹带的液沫分离，从顶部排出，进入冷凝器。
三、薄膜蒸发器性能刮板式薄膜蒸发器设备采用离心式滑动沟槽转子，是目前国外最新结构蒸发器，在流量很小的情况下也能形成薄膜，在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去，和固定间隙的刮板蒸发器相比，蒸发量可提高40-69%，它具有下列性能与特点：1、传热系数值高，蒸发能力大，蒸发强度可达到200kg/m2·hr，热效率高。
2、物料加热时间短，约5秒至10秒之间，且在真空条件下工作，对热敏性物料更为有利，保持各种成份不产生任何分解，保证产品质量。
薄膜蒸发器的工作原理
薄膜蒸发器的工作原理薄膜蒸发器是一种常见的热传导设备，广泛应用于化工、食品加工、制药等工业领域。
它的工作原理是利用薄膜的表面传热特性，实现液体的快速蒸发和浓缩。
薄膜蒸发器由蒸发器壳体、蒸发器管束、加热装置、冷凝器等组成。
首先，待处理的液体进入蒸发器管束，通过加热装置提供的热能，使液体温度升高。
随着液体温度的升高，液体分子的动能增加，液体内部的分子之间的吸引力减弱，从而使液体表面的分子获得足够的动能，从液相蒸发成为气相。
液体蒸发后生成的蒸汽进入蒸发器壳体，通过蒸发器管束内的薄膜进行传热。
薄膜是一层具有很好热传导性能的材料，如不锈钢、钛合金等。
薄膜的厚度通常为几十微米到几百微米，具有很高的传热效率。
在薄膜的作用下，蒸汽与薄膜表面接触，热量从蒸汽传递到薄膜上。
由于薄膜的导热性能好，热量迅速传递到薄膜的另一侧。
同时，冷却介质（如水）从冷凝器进入薄膜蒸发器的壳体，与薄膜的另一侧接触，吸收薄膜传递过来的热量。
薄膜将热量从蒸汽传递给冷却介质，使蒸汽逐渐冷凝成为液体。
在薄膜蒸发器的过程中，薄膜的存在起到了至关重要的作用。
薄膜的存在增大了蒸汽和冷却介质之间的传热面积，加快了热量的传递速度。
同时，薄膜的存在还可以减少蒸汽和冷却介质之间的热阻，提高传热效率。
此外，薄膜的导热性能决定了薄膜蒸发器的传热速度和效率。
薄膜蒸发器的工作原理简单明了，但在实际应用中仍然存在一些问题。
首先，薄膜的选择很重要，需要考虑薄膜的导热性能、耐腐蚀性能等。
其次，薄膜的使用寿命有限，需要定期更换。
此外，薄膜蒸发器的设计也需要考虑到流体的流动状态、薄膜的摩擦阻力等因素。
薄膜蒸发器是一种利用薄膜传热特性实现液体蒸发和浓缩的设备。
它通过薄膜的作用，将蒸汽的热量传递到冷却介质，实现液体的蒸发和浓缩。
薄膜蒸发器在工业生产中具有重要的应用价值，但在实际应用中仍需解决一些问题，以提高传热效率和使用寿命。
薄膜蒸发器的结构及工作原理
薄膜蒸发器的结构及工作原理蒸发器主要由加热室及分离室组成。
按加热室的结构和操作时溶液的流动情况，可将工业中
常用的间接加热蒸发器分为循环型（非膜式）和单程型（膜式）两大类。
一、循环型（非膜式）蒸发器这类蒸发器的特点是溶液在蒸发器内作连续的循环运动，以提高传热效果、缓和溶液结垢情况。
由于引起循环运动的原因不同，可分为自然循环和强制循环两种类型。
前者是由于溶液在加热室不同位置上的受热程度不同，产生了密度差而引起的循环运动；后者是依靠外加动力迫使溶液沿一个方向作循环流动。
（）*循环管式（或标准式）蒸发器*循环管式蒸发器，加热室由垂直管束组成，管束*有一根直径较粗的管子。
细管内单位体积
溶液受热面大于粗管的，即前者受热好，溶液汽化得多，因此细管内汽液混合物的密度比粗管内的小，这种密度差促使溶液作沿粗管下降而沿细管上升的连续规则的自然循环运动。
粗管称为降液管或*循环管，细管称为沸腾管或加热管。
为了促使溶液有良好的循环，循环管截面积一般为加热管总裁面积的40% — 100%。
管束高度为1—2m；加热管直径在25〜 75mm 之间、长径之比为20〜40。
刮板式薄膜蒸发器
图9-固定刮板简图 图10-铰链刮板简图
四、刮板式薄膜蒸发器的性能特点
• 优点
• 薄膜蒸发器具备的下述独特的优点，是常规膜式蒸发器所不能比拟的： 1.极小的压力损失 在旋转刮板薄膜蒸发器中，物料“流”与二次蒸汽“流”是两 个独立的“通道”：物料是沿蒸发筒体内壁(强制成膜)降膜而下；而由蒸发面蒸 发出的二次蒸汽则从筒体中央的空间几乎无阻碍地离开蒸发器，因此压力损 失(或称阻力降)是极小的。
7.适应性强、操作方便 独特的结构设计，使该产品可处理一些常规蒸发器不易处理的高粘度、含颗
粒、热敏性及易结晶的物料。 旋转薄膜蒸发器操作弹性大，运行工况稳定，且维护工作量小，维修方便。
根据物料的粘度等特性，有下 述三种刮板形式可供选择： (1) 滑动刮板
滑动刮板是一种最基本、最常见的 刮板形式。刮板被安装在转子的四 条刮板导槽内，由于受转子旋转的 离心力作用而沿径向甩向蒸发筒体 内壁面，同时随转子一起作圆周运 动。刮板的这种刮动，使物料在蒸 发壁面上呈膜状湍流状态，极大提 高了传热系数，同时这种连续不断 的刮动，有效地抑制物料的过热、 干壁和结垢等现象。
• 图1
二、工作原理
• 1、概述 薄膜蒸发器是通过旋转
刮膜器强制成膜，并高速流 动，热传递效率高，停留时 间短（约10~50秒），可在真 空条件下进行降膜蒸发的一 种新型高效蒸发器。
它由一个或多个带夹套 加热的圆筒体及筒内旋转的 刮膜器组成。刮膜器将进料 连续地在加热面刮成厚薄均 匀的液膜并向下移动；在此 过程中，低沸点的组份被蒸 发，而残留物从蒸发器底部 排出。
常用的活动刮板而言，其刮动物料的端面有导流的沟槽(见图5)， 其斜角通常为45°，改变斜角的角度，可改变物料的过流时间， 物料在刮板的刮动下，呈螺旋下降离开蒸发段。缩短过流时间， 有效防止产品在蒸发过程中的分解、聚合或变质。
刮板薄膜蒸发器设备工艺原理
刮板薄膜蒸发器设备工艺原理
简介
刮板薄膜蒸发器是一种常用于制备高纯度化合物或分离混合物的设备，广泛应用于化工、制药、食品、环保等领域。
本文将详细介绍刮
板薄膜蒸发器的工艺原理及其适用范围。
工艺原理
刮板薄膜蒸发器是一种通过液体膜被分散为薄膜，然后在刮板上进
行加热和蒸发的设备。
其主要原理是将过热的蒸汽或热交换介质通过
蒸发器的流量进入其外壳，然后通过传输管或导管输送到板上。
此时，液体物质被平均分散在刮板上，形成了液体膜。
在刮板上加热的过程中，液体膜中的化合物开始挥发，其蒸汽与加
热介质体积相比微不足道，可以最大限度地集中液体组分，控制它们
的质量比例，从而得到最佳的分离效果。
此时，由于物质分子向蒸汽
相扩散的速度要快于回流液相分子扩散回液相的速度，所以可以实现
对分馏的控制。
这种加热方法同时消除了液相分子固定在容器壁上的问题。
此外，
由于液体膜的循环运动，刮板的表面积大大增加，因此可以更加高效
地蒸发和分离液体。
薄膜蒸发器的工艺参数调节与蒸发效果评价
薄膜蒸发器的工艺参数调节与蒸发效果评价薄膜蒸发器是一种常见的传热设备，广泛应用于化工、冶金、制药等行业中。
通过调节其工艺参数，可以实现对蒸发效果的优化，从而提高生产效率和产品质量。
本文将介绍薄膜蒸发器的基本原理、工艺参数的调节方法以及蒸发效果的评价指标。
薄膜蒸发器的基本原理是利用物料在密封的蒸发器内形成薄而均匀的膜层，通过加热产生蒸汽，将物料中的溶质分离出来。
其核心设备是蒸发器，包括主体结构、加热元件、夹套、内导板和冷凝器等组成部分。
薄膜蒸发器的工艺参数有许多，如进料流量、进料浓度、加热蒸汽温度、冷却水温度等，这些参数的调节将直接影响到蒸发效果。
首先，调节进料流量是重要的控制手段之一。
进料流量的大小会影响蒸发器内薄膜层的厚度，进而影响传热过程和蒸发效果。
一般来说，较大的进料流量会导致膜层变薄，传热效果更好，但可能会增加设备堵塞的风险；而较小的进料流量则会使膜层变厚，降低传热效果。
因此，根据具体的物料性质和生产要求，调整进料流量可以实现更好的蒸发效果。
其次，调节进料浓度也是影响薄膜蒸发器工艺的重要因素。
进料浓度的不同会直接影响膜层形成的时间和分子扩散速率。
较高的浓度可以减少蒸发器内膜层形成的时间，提高生产效率，但也可能增加设备维护和清洗的难度；较低的浓度则需要更长时间形成膜层，减少了传热效果。
因此，适当调整进料浓度有助于提高蒸发效果，并在节约能源和维护设备方面产生积极的影响。
此外，加热蒸汽温度也是一个重要的调节参数。
加热蒸汽温度的高低直接关系到薄膜的稳定性和传热效果。
较高的加热温度可以使薄膜更稳定，更容易实现快速蒸发；较低的加热温度则需要更长时间实现蒸发过程。
但要注意控制加热温度的上限，避免过高温度对物料造成不良影响。
因此，合理的加热温度调节对于薄膜蒸发器的正常运行和蒸发效果的优化非常重要。
最后，冷却水温度是调节薄膜蒸发器工艺的最后一个参数。
冷却水温度的高低会直接影响冷凝效果和物料蒸发效率。
较低的冷却水温度可以提高冷凝效果，降低系统压力，但也会增加能源消耗；较高的冷却水温度则可能减弱冷凝效果。
旋转薄膜蒸发器说明书(8平)
一、构造简述：旋转薄膜蒸发器由上部的驱动部分和下部的蒸发浓缩部分组成。
驱动部分由电动机和减速机或皮带轮减速器组成。
在轴封处采用机械密封来保证设备的真空度。
蒸发浓缩部分由转子、带蒸汽加热的夹套筒体及分离器组成。
转子由分布器、捕沫器、主轴、沟槽刮板及支架组成。
设备底部为浓缩液出口。
我厂产品处于不断改进之中，如有结构变更，不再另行通知。
二、工作原理 ：被蒸发物料入口进入蒸发器内，在分布器的离心力作用下，均匀分配在内筒壁上，并向下流动。
沟槽刮板在转子离心力的作用下，紧贴筒壁，把均匀流下来的被蒸发液在内筒壁蒸发面上刮成极薄的均匀的一层膜。
这层膜由于夹套蒸汽的热量通过内筒传到内筒壁蒸发面上，使物料迅速完成蒸发，再由于刮板上带有一定角度的沟槽具有螺旋推进的作用，把料液向下推，并同时又把上面来的液料刮成薄膜而蒸发，如此不断的蒸发、下推、成膜、蒸发，而完成蒸发浓缩的作用，根据不同的需要控制进口流量和夹套蒸气的温度，而从出口得到需要的浓缩液，被蒸发出来的二次蒸汽由于真空作用，向上通过捕沫器和分离器，把液滴除去后从二次蒸汽出口排出。
三、薄膜蒸发器的安装、使用、故障及排除：、设备的安装薄膜蒸发器要求垂直安装，用螺栓固定在基座上。
基座为钢架或水泥基础。
根据工艺要求，所有设备、管道、阀门等在安装前要作清洗（脱脂）。
按工艺流程安装。
、试车、正常开车、停车及紧急停车）、试车前的准备。
全系统气密性试验合格后，即进行系统清洗，最后用水、蒸气乙醇等所有要生产的产品的溶剂进行清洗。
检查供气、供电、供料、真空等系统及各种机械设备的单机试运转情况是否正常，调整机械密封的比压，注入密封液，保证真空。
高位槽充料：一切正常可准备开车。
）、试车。
）、各种阀门按操作要求，在开关位置上，开真空泵使系统抽成所需真空度。
）、手盘旋转薄膜蒸发器转子，无异常情况，注意旋转方向从电机端看设备，顺时针方向。
）、开蒸发器，转子运行无异常情况。
）、打开进料阀通过流量计使原料进入蒸发器，调整流量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
薄膜蒸发器（无锡海源）一、概述薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约10~50秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
它由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。
刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动；在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
二、性能特点·真空压降小：物料汽化气体从加热面送到外置的冷凝器，存在一定的压差。
在一般的蒸发器中，这种压力降（Δp）通常是比较高的，有时甚至高得难于接受。
而刮板式薄膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压力降很小,真空度可达5mmHg。
·操作温度低：由于上述特性，这使得蒸发过程可以保持在较高真空度条件下进行。
由于真空度的提高，与之相应的物料沸点迅速降低，因此，操作可以在较低温度下进行，降低了产品的热分解。
·受热时间短：由于刮板式薄膜蒸发器的独特结构，刮膜器具有泵送作用，使得物料在蒸发器内的停留时间很短；另，在加热的蒸发器上由于薄膜的高速湍流使得产品不会滞留在蒸发器表面。
因此，特别适用于热敏性物料的蒸发。
·蒸发强度高：物料沸点的降低，增大了同热介质的温度差；刮膜器的功能，减小了呈现湍流状态的液膜厚度，降低了热阻。
同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换，因此，提高了刮板式薄膜蒸发器的总传热系数。
·操作弹性大：正是由于刮板式薄膜蒸发器独有的性能，使其适宜于处理热敏性和要求平稳蒸发的、高粘度的及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳蒸发。
它还能成功地应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏。
三、应用领域在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。
尤其对热敏性物料（时间短暂）的热交换，刮膜器有利于热交换的进行，并通过不同的刮膜器设计，能进行复杂产品的蒸馏。
刮膜蒸发器已在下述领域用于蒸发浓缩、脱溶、汽提、反应、脱气、除臭（气）味等为目的，取得了良好效果：中、西药：抗生素，糖液，雷公滕、黄芪等中草药，甲基咪唑、单腈胺等中间体；轻工食品：果汁，肉汁，色素，香精，香料，酶制剂、乳酸、木糖、淀粉糖，山梨酸钾；油脂日化：卵磷酯，VE，鱼肝油，油酸，甘油，脂肪酸，废润滑油，烷基多糖苷，醇醚硫酸盐等；合成树脂：聚酰胺树脂，环氧树脂，多聚甲醛，PPS（癸二酸聚丙烯酯），PBT，甲酸丙烯酯；合成纤维：PTA，DMT，炭素纤维，聚四氢呋喃，聚醚多元醇等；石油化学：TDI，MDI，三甲基氢醌，三羟甲基丙烷，氢氧化钠等；农药生物：乙草胺、丙草胺、毒死蜱、呋喃酚、广灭灵、等除草剂，杀虫剂、除莠剂，除螨剂；废水：无机盐废水等；四、工作原理物料从加热区的上方径向进入蒸发器；经布料器分布到蒸发器加热壁面，然后，旋转的刮膜器将物料连续均匀地加热面上刮成厚薄均匀的液膜，并以螺旋状向下推进。
在此过程中，旋转的刮膜器保证连续和均匀的液膜产生高速湍流，并阻止液膜在加热面结焦、结垢，从而提高传总系数。
轻组份被蒸发形成蒸汽流上升，经汽液分离器到达和蒸发器直接相连的外置冷凝器；重组份从蒸发器底部的锥体排出。
一个独特的布料器不仅仅具有将物料均匀地泼向蒸发器内壁，防止物料溅到蒸发器内部喷入蒸汽流，还具有防止刚进入的物料在此处闪蒸，有利于泡沫的消除，物料只能沿着加热面蒸发。
在刮膜蒸发器的上部配有一个依据物料特性设计的离心式分离器，将上升蒸汽流中的液滴分离出来并返回布料器。
五、型号、规格刮板式旋转薄膜蒸发器（无锡科鑫达）一、概述旋转刮板薄膜蒸发器是一种通过旋转刮板强制成膜，可在真空条件下进行降膜蒸发的新型高效蒸发器。
它传热系数大、蒸发强度高、过流时间短、操作弹性大，尤其适宜热敏性物料、高粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。
因此，在化工、石化、医药、农药、日化、食品、精细化工等行业获得广泛应用。
我公司生产制造该类设备已十年有余，积累了丰富的制造和使用经验。
多年来，根据市场需求，密切结合用户的生产实际，以满足用户的工艺要求为前提，选择合理适宜的设备结构，保证上乘可靠的制造质量，在工装设备、检测手段及产品设计等方面不断改进并日趋完善，取得了引人注目的成绩。
二、结构特点薄膜蒸发器的主要结构如图1所示，各结构件分述如下：1.电机、减速机它是转子旋转的驱动装置。
转子的转动速度将起决于刮板的形式.物料的粘度和蒸发筒身内径；选择刮板合适的线速度是保证蒸发器稳定可靠运行及满意蒸发效果的重要参数之一。
2.分离筒物料由设在分离筒身下端的入口切向进入蒸发器，并经安装在分离筒身内的布料器被连续均匀地分布于蒸发筒身内壁，从蒸发筒身蒸发出的二次蒸汽上升至分离筒，经安装在内的气液分离器，将二次蒸汽可能挟带的液滴或泡沫分离，二次蒸汽从上端的出口引出蒸发器。
依据于蒸发器内阻力计算的分离筒身的合理设计，是避免物料“短路”的关键因素之一。
(所谓“短路”，系指物料刚进蒸发器，尚未完成蒸发过程，即从二次蒸汽出口离开蒸发器。
3.布料器布料器安装在转子上。
合理的设计，使从切线方向进入蒸发器的物料，通过旋转的布料器，被连续均匀地呈膜上泼布在蒸发面上。
4.气液分离器旋片式气液分离器安装在分离筒上方，它将上升的二次蒸汽可能挟带的液滴或泡沫捕集，并使之回落到蒸发面上。
5.蒸发筒身又称加热筒身。
它是被旋转刮板强制成膜的物料与夹套内加热介质进行热交换的蒸发面。
蒸发筒身的内径及长度由蒸发面积及适宜的长径比确定。
加热筒身内壁经专用机床加工和抛光，且与两端法兰连接面一次加工而就，保证设备整体圆心度。
经过抛光的筒身内壁光滑洁亮，不易粘料和结垢，有效保证了设备的高传热系数。
5.1若加热介质为蒸汽，加热筒身一般采用夹套形式。
5.2若加热介质为导热油或高压蒸汽时，加热筒身一般采用半管形式。
6.转子安装在蒸发器筒体内的转子由转轴与转架组成。
转子由电机、减速机驱动，并带动刮板作圆周运动。
转架采用不锈钢精密铸件加工而成，使其强度、几何尺寸、稳定性等都得到有效保证。
7.刮板由于刮板的运动，将物料不断地在蒸发面上刮成薄膜，以达到薄膜蒸发的效果。
根据物料的粘度等特性，有下述三种刮板形式可供选择：(1) 滑动刮板(见图2)滑动刮板是一种最基本、最常见的刮板形式。
刮板被安装在转子的四条刮板导槽内，由于受转子旋转的离心力作用而沿径向甩向蒸发筒体内壁面，同时随转子一起作圆周运动。
刮板的这种刮动，使物料在蒸发壁面上呈膜状湍流状态，极大提高了传热系数，同时这种连续不断的刮动，有效地抑制物料的过热、干壁和结垢等现象。
通常，刮板采用填充聚四氟乙烯材质，它适宜低于150℃的工作温度；当蒸发温度高于150℃时，需采用碳纤维材质。
刮板的端面加工有呈一定角度的导液槽。
(2) 固定刮板(见图3)固定刮板都采用金属材料，它被刚性连接在转子上，刮板的长度同蒸发筒身，旋转刮板与蒸发筒身内壁的间隙仅为1-2mm，要求较高的加工与安装精度，它适宜特高粘度及易起泡沫物料的蒸发浓缩、脱溶或提纯。
(3) 铰链刮板(见图4)这种刮板适宜于易在加热面上结垢的物料，刮板通常采用金属件，采用活动铰链方式将刮板安装在转架上。
当转子转动时，由于离心力的作用，刮板被紧压在蒸发筒体内壁，(与壁面)呈一定角度在壁面滑动，将物料刮成薄膜，且防止壁面结垢。
8.底封头单独设计的W型底封头，并配置耐高温自润滑轴承，既便于物料的出料，同时，便于底轴承的维护和维修。
三、性能特点薄膜蒸发器具备的下述独特的优点，是常规膜式蒸发器所不能比拟的：1.极小的压力损失在旋转刮板薄膜蒸发器中，物料“流”与二次蒸汽“流”是两个独立的“通道”：物料是沿蒸发筒体内壁(强制成膜)降膜而下；而由蒸发面蒸发出的二次蒸汽则从筒体中央的空间几乎无阻碍地离开蒸发器，因此压力损失(或称阻力降)是极小的。
为此2.可实现真正真空条件下的操正由于二次蒸汽由蒸发面到冷凝器的阻力极小，因此可使整个蒸发筒体内壁的蒸发面维持较高的真空度(可达-750mmHg以上)，几乎等于真空系统出口的真空度。
由于真空度的提高，有效降低了被处理物料的沸点。
3.高传热系数，高蒸发强度物料沸点的降低，增大了与热介质的温度差；呈湍流状态的液膜，降低了热阻；同样，抑制物料在壁面结焦、结垢，也提高了蒸发筒壁的分传热系数；高效旋转薄膜蒸发器的总传热系数可高达8000KJ/h·㎡·℃，因此其蒸发强度很高。
4.低温蒸发由于蒸发筒体内能维持较高的真空度，被处理物料的沸点大大降低，因此特别适合热敏性物料的低温蒸发。
5.过流时间短物料在蒸发器内的过流时间很短，小于10秒左右；对于常用的活动刮板而言，其刮动物料的端面有导流的沟槽(见图5)，其斜角通常为45°，改变斜角的角度，可改变物料的过流时间，物料在刮板的刮动下，呈螺旋下降离开蒸发段。
缩短过流时间，有效防止产品在蒸发过程中的分解、聚合或变质。
6.可利用低品位蒸汽蒸汽是常用的热介质，由于降低了物料的沸点，在保证相同Δt的条件下，就可降低加热介质的温度，利用低品位的蒸汽，有利于能量的综合利用。
特别适宜作为多效蒸发的末效蒸发器。
7.适应性强、操作方便独特的结构设计，使该产品可处理一些常规蒸发器不易处理的高粘度、含颗粒、热敏性及易结晶的物料。
旋转薄膜蒸发器操作弹性大，运行工况稳定，且维护工作量小，维修方便。
四、产品规格高效旋转薄膜蒸发器的型号定义见右图：高效旋转薄膜蒸发器的外形尺寸及部份技术规格，见图6及表1表1：薄膜蒸发器的外形尺寸及部份技术规格表有效蒸发面积(m2) 尺寸设备设备总高A加热筒身高B加料分离筒C筒身外径D安装支座高E电机减速机F支座孔距GDn电机功率kW压力(Mpa) 总重(约)Kg夹套内筒0.3 2290 750 550 273 1253 702 480 211 1.5 0.6 ＜-0.095 480 0.5 2440 900 550 273 1403 702 480 211 1.5 0.6 ＜-0.095 500注：1.上述外形尺寸与实际设备尺寸可能略有变动，供参考。
以订货后由我公司提供的图纸为准；2.表中D表示夹套外径，Dn表示蒸发筒体的内径；3.夹套压力：常规按0.4Mpa蒸汽设计，也可按用户要求的另行设计，当采用导热油时，也可另行设计；4.蒸发内筒真空度：常规按-0.09Mpa(约-680mmHg)，也可按用户要求达到-0.095Mpa(约-720mmHg)和-0.0986Mpa(约-750mmHg)；5.主筒体(与物料接触部份)及夹套材质：可根据用户及实际需要，采用碳钢、SUS304、316L、316Ti、.310S或钛材、镍材等；五、应用行业及操作单元示例高效旋转薄膜蒸发器现已广泛使用于中西药、农药、轻工、日化、生物化工、精细化工、石油化工等领域，并收到良好效果。
