离心薄膜蒸发器概述
离心薄膜蒸发器是一种新型高效传热设备。
它具有设备体积小、蒸发强度高、物料蒸发温度低、受热时间短、浓缩倍数大、物料最终浓度高以及蒸发室可方便拆洗等特点。
因而广泛应用于医药、食品、化工等行业，特别是浓缩热敏性物料、粘性物料，或有发泡趋向的物料。
与常规的蒸发设备不同，离心薄膜蒸发器能成为一种新型的蒸发器，是因为它成功地综合了薄膜蒸发和离心分离二种工作原理。
在离心薄膜蒸发器中，进料液膜受离心力的作用，其值为重力的一百倍以上，因而极大地提高了物料在加热面上的传送能力，使流速增高，传热系数高达4200-4650瓦/平方米，并具有可能取得较高的最终浓度、出料含固物达85%和适用于粘度较高的物料。
（进料粘度可达20000cP）物料流速迅速增高，即在加热面上停留时间短，（一般稀料液仅1秒钟）使物料的有效成份破坏减少，能较好保持原有的色、香、味，适用于热敏性物料。
离心力使蒸汽冷凝水不附着在加热壁面上，使加热蒸汽达到滴状冷凝，获得极高的给热系数，当蒸汽冷凝水从锥盘蒸汽进口被抛出时，可使加热蒸汽不处于过热状态。
离心力还使物料的汽液相很好的分离，产品收得率高，对有发泡趋向的物料适应性好。
此外离心力还便于在真空状态下排出浓缩物料及汽凝水。
另一优点是物料在蒸发器所占体积很小，例如ZR-800型物料总体积在任何给定时间内仅1.5升，所以如果遇到事故而停机时，蒸发器内所损失的产品量仅为1.5升。
2．技术参数：3．成套设备典型工艺流程：3.1ZR—50型离心薄膜蒸发器如上图所示，料液由进料螺杆泵8输送至离心薄膜蒸发器2，其流量大小由变频调速器控制螺杆泵转速予以调节，料液在蒸发器内进行真空或常压浓缩，通过控制加热蒸汽温度（其值由温度调节器1给定）和进料量，达到预定的工艺浓缩要求，经浓缩的料液藉离心力的作用经由出料管通过出料螺杆泵7，将浓缩液送至后道工序。
加热蒸汽经调节阀（ZMANP-16K-15）控制，可在绝对压力0.02-0.2Mpa内按需要调节，薄膜调节阀的动作系由WT-2型温度调节器1进行调节，因此只要转动温度调节器1上的旋钮，即可改变给定温度值，蒸发器的加热蒸汽温度即可稳定在改变后的给定值中。
薄膜蒸发器的分类及用途
薄膜蒸发器的分类及用途薄膜蒸发器是一种高效、快速的蒸发设备，它通过在加热管壁上形成薄膜状的物料流动，实现了高传热效率和快速蒸发。
在化工、医药、食品等行业的蒸发、浓缩、脱溶、蒸馏等过程中得到了广泛的应用。
根据不同的成膜原理和物料流动方向，薄膜蒸发器主要分为以下几种类型：1. 升膜蒸发器升膜蒸发器是利用加热蒸汽在蒸发管内形成高速流动，带动溶液沿管壁上升，形成薄膜状流动。
这种蒸发器适用于处理量较大、热敏性及易起泡沫的溶液，但不适于高粘度、有晶体析出或易结垢的溶液。
2. 降膜蒸发器降膜蒸发器是利用重力作用，使溶液在蒸发管内沿着管壁向下流动，形成薄膜状流动。
这种蒸发器适用于处理量较小、热敏性及易结垢的溶液，尤其适合于高粘度物料的蒸发。
3. 刮膜蒸发器刮膜蒸发器是通过旋转刮板强制成膜，使溶液在蒸发管内形成薄膜状流动。
这种蒸发器具有传热系数大、蒸发强度高、过流时间短、操作弹性大等特点，尤其适用于热敏性物料、高粘度物料及易结晶颗粒物料的蒸发浓缩、脱溶、蒸馏等。
4. 旋转蒸发器旋转蒸发器是一种实验室常用的蒸发设备，通过旋转蒸发瓶和加热浴的方式，使溶液在蒸发瓶内形成薄膜状流动，实现快速蒸发。
这种蒸发器适用于回流操作、大量溶剂的快速蒸发、微量组分的浓缩和需要搅拌的反应过程等。
薄膜蒸发器的用途非常广泛，主要应用于以下几个方面：1. 化工行业在化工行业中，薄膜蒸发器常用于合成树脂、塑料、橡胶、涂料、染料、农药、炸药等产品的生产过程中，实现溶剂的蒸发、浓缩和脱溶等过程。
2. 医药行业在医药行业中，薄膜蒸发器用于抗生素、维生素、中药提取等生产过程中，实现溶剂的蒸发、浓缩和脱溶等过程。
3. 食品行业在食品行业中，薄膜蒸发器用于果汁、饮料、糖浆、调味品等产品的生产过程中，实现溶剂的蒸发、浓缩和脱溶等过程。
4. 环保行业在环保行业中，薄膜蒸发器用于处理废水、废液等污染物，实现废液中有害物质的蒸发、浓缩和无害化处理。
薄膜蒸发器是一种重要的化工设备，它具有传热效率高、蒸发速度快、物料停留时间短等优点，广泛应用于化工、医药、食品等行业的蒸发、浓缩、脱溶、蒸馏等过程。
薄膜蒸发器原理及规格
薄膜蒸发器（无锡海源）一、概述薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约10~50秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
它由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。
刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动；在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
二、性能特点·真空压降小：物料汽化气体从加热面送到外置的冷凝器，存在一定的压差。
在一般的蒸发器中，这种压力降（Δp）通常是比较高的，有时甚至高得难于接受。
而刮板式薄膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压力降很小,真空度可达5mmHg。
·操作温度低：由于上述特性，这使得蒸发过程可以保持在较高真空度条件下进行。
由于真空度的提高，与之相应的物料沸点迅速降低，因此，操作可以在较低温度下进行，降低了产品的热分解。
·受热时间短：由于刮板式薄膜蒸发器的独特结构，刮膜器具有泵送作用，使得物料在蒸发器内的停留时间很短；另，在加热的蒸发器上由于薄膜的高速湍流使得产品不会滞留在蒸发器表面。
因此，特别适用于热敏性物料的蒸发。
·蒸发强度高：物料沸点的降低，增大了同热介质的温度差；刮膜器的功能，减小了呈现湍流状态的液膜厚度，降低了热阻。
同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换，因此，提高了刮板式薄膜蒸发器的总传热系数。
·操作弹性大：正是由于刮板式薄膜蒸发器独有的性能，使其适宜于处理热敏性和要求平稳蒸发的、高粘度的及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳蒸发。
它还能成功地应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏。
三、应用领域在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。
尤其对热敏性物料（时间短暂）的热交换，刮膜器有利于热交换的进行，并通过不同的刮膜器设计，能进行复杂产品的蒸馏。

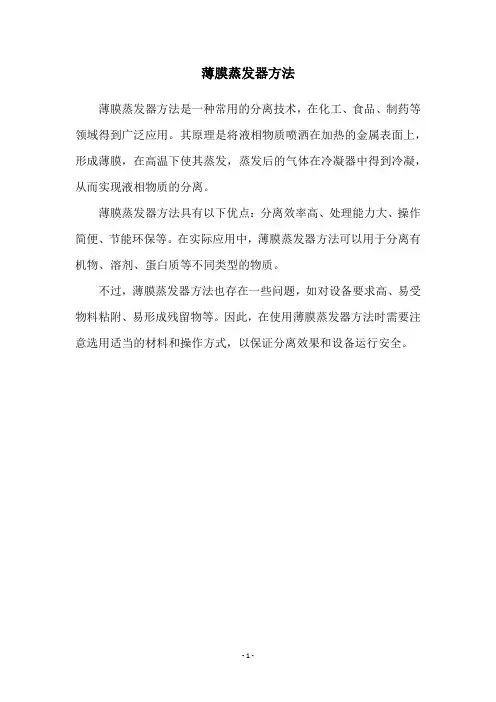

薄膜蒸发器方法
薄膜蒸发器方法
薄膜蒸发器方法是一种常用的分离技术，在化工、食品、制药等领域得到广泛应用。
其原理是将液相物质喷洒在加热的金属表面上，形成薄膜，在高温下使其蒸发，蒸发后的气体在冷凝器中得到冷凝，从而实现液相物质的分离。
薄膜蒸发器方法具有以下优点：分离效率高、处理能力大、操作简便、节能环保等。
在实际应用中，薄膜蒸发器方法可以用于分离有机物、溶剂、蛋白质等不同类型的物质。
不过，薄膜蒸发器方法也存在一些问题，如对设备要求高、易受物料粘附、易形成残留物等。
因此，在使用薄膜蒸发器方法时需要注意选用适当的材料和操作方式，以保证分离效果和设备运行安全。
- 1 -。
薄膜蒸发器
薄膜蒸发器一、概述薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约10~50秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
薄膜蒸发器由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。
刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动；在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
二、性能特点·真空压降小：物料汽化气体从加热面送到外置的冷凝器，存在一定的压差。
在一般的蒸发器中，这种压力降（Δp）通常是比较高的，有时甚至高得难于接受。
而刮板式薄膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压力降很小,真空度可达5mmHg。
·操作温度低：由于上述特性，这使得蒸发过程可以保持在较高真空度条件下进行。
由于真空度的提高，与之相应的物料沸点迅速降低，因此，操作可以在较低温度下进行，降低了产品的热分解。
·受热时间短：由于刮板式薄膜蒸发器的独特结构，刮膜器具有泵送作用，使得物料在蒸发器内的停留时间很短；另，在加热的蒸发器上由于薄膜的高速湍流使得产品不会滞留在蒸发器表面。
因此，特别适用于热敏性物料的蒸发。
·蒸发强度高：物料沸点的降低，增大了同热介质的温度差；刮膜器的功能，减小了呈现湍流状态的液膜厚度，降低了热阻。
同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换，因此，提高了刮板式薄膜蒸发器的总传热系数。
·操作弹性大：正是由于刮板式薄膜蒸发器独有的性能，使其适宜于处理热敏性和要求平稳蒸发的、高粘度的及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳蒸发。
它还能成功地应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏。
三、应用领域在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。
尤其对热敏性物料（时间短暂）的热交换，刮膜器有利于热交换的进行，并通过不同的刮膜器设计，能进行复杂产品的蒸馏。
刮板薄膜蒸发器概述
一、刮板薄膜蒸发器概述刮板薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸锱设备，也可进行脱臭、脱泡反应及加热、冷却等单元操作，可广泛适用于中、西制药、食品、轻工、石油、化工、环保等行业。
旋转刮板式薄膜蒸发器，是一种通过旋转刮板强制成膜，可在真空条件下进行降膜蒸发的新型高效蒸发器。
它传热系数大、蒸发强度高、过流时间短、操作弹性大，尤其适宜热敏性物料、高粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。
离心式刮板薄膜蒸发器采用国外先进技术，在国内刮板式薄膜蒸发器领域内具有国际水平的领先地位。
本设备曾作为"刮板式真空炼密机组"的主机，并荣获国家医药管理局科技进行三等奖。
二、刮板薄膜蒸发器性能与特点本设备采用离心式滑动沟槽转子，是目前国外最新结构蒸发器，在流量很小的情况下也能形成薄膜，在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去，和固定间隙的刮板蒸发器相比，蒸发量可提高40%-69%，它具有下列性能与特点：1、传热系数值高，蒸发能力大，蒸发强度可达到200kg/m2.hr，热效率高。
2、物料加热时间短，约5秒至10秒之间，且真空条件下工作，对热敏性物料更为有利，保持各种成份不产生任何分解，保证产品质量。
3、适应粘度变化范围广，高低粘度物均可以处理，物料粘度可高达10万厘泊(CP)。
4、改变刮板沟槽旋转方向，可以调节物料在蒸发器的打理时间。
5、蒸发段筒体内壁经过精密镗削并抛光处理，表面不易产生结焦、结垢。
6、操作方便，产品指标调节容易，在密闭条件下，可以自控进行连续性生产。
7、设备占地面积小，结构简单，维修方便，清洗容易。
刮板薄膜蒸发器主要技术参数。
薄膜蒸发器
•容
积：1.77m3
•轴
封：双端面机械密封
薄膜蒸发器蒸发器工作示意图
M-461薄膜蒸发器
• 生产厂家: 南京天华
• 型 号：8 m²薄膜蒸发器
• 加热 面 积：8.0m2
• 设备 总 重：5800kg
• 设备总高度 ：8573mm
•功
率：45kw
•转
速 ：100~169r/min
• 主要 材 质 ：Hastelloy C-22/0Cr18Ni9
薄膜蒸发器培训资料
薄膜蒸发器简介
• 作用：将浓缩的母液中的醋酸和水蒸发出来，排走带有 催化剂金属和溴化物的有机酸残渣。
• 工作原理：物料通过上部进料管进入蒸发器内部，通过 转子上的分配器将残渣浆料均匀的分布到蒸发器的内壁 上，同时壳体夹套中通入中压蒸汽，加热内壁上的物料， 将物料中的醋酸和水蒸发出来。已经干燥的残渣由转子 上的硬刮板刮下，由下部出料口排出。
刮板式薄膜蒸发器参考标准
刮板式薄膜蒸发器参考标准
刮板式薄膜蒸发器的参考标准可能包括以下几个方面：1.结构标准：蒸发器应具有合理的结构，包括加热蒸汽夹套、可旋转的刮板、旋转轴等部件。
各部件应符合相关标准和规范，确保蒸发器的稳定性和可靠性。
2.性能标准：蒸发器应具有优异的性能，包括蒸发效率、传热系数、压力损失等方面。
这些性能指标应满足生产工艺的要求，并具有较高的稳定性和可靠性。
3.操作标准：蒸发器的操作应简单方便，易于维护和保养。
同时，蒸发器应具有良好的密封性能，防止物料泄漏和污染。
4.安全标准：蒸发器应符合相关的安全标准，如防爆、防火等。
在设计和制造过程中，应充分考虑安全因素，确保蒸发器的安全性和稳定性。
需要注意的是，具体的参考标准可能因不同的应用场景和生产工艺而有所不同。
因此，在选择和使用刮板式薄膜蒸发器时，应根据实际情况进行评估和选择。
薄膜蒸发器安全操作规程
薄膜蒸发器安全操作规程前言薄膜蒸发器是一种常用于化工生产中的设备，用于分离液体混合物中的成分，达到纯化或浓缩溶液的目的。
但这种设备也存在一定的安全隐患，在使用时必须遵守规范操作和注意事项，才能确保人身安全和设备的正常运行。
本文档对薄膜蒸发器的安全操作规程进行详细阐述，旨在提醒使用者注意设备的安全使用，预防设备运行过程中的意外事故。
薄膜蒸发器安全操作规程1.使用前应仔细阅读设备说明书，了解设备结构及功能。
2.在使用薄膜蒸发器之前应当进行设备的检查，确认其各项功能正常，遇有异常情况可及时通知设备维修人员对设备进行修复。
3.操作过程中，应穿戴好必要的个人防护设备，包括防护眼镜、防护手套、防护服等。
如果设备在运行过程中发生意外，请及时停机并通知维修人员进行修复，切勿私自进行维修。
4.操作人员应按照使用规范进行操作，除非经过授权，不得在设备中插入任何外部物品或作出任何改动。
如果需要对设备进行维修或调整，请及时通知维修人员，切勿私自进行修改。
5.在操作过程中，应始终注意设备显示屏的数据和指示灯的状态，及时对设备运行状态进行监控。
如发现异常现象，请立即采取措施以避免事故的发生。
6.在设备停机时，操作人员应进行必要的设备清洁和维护。
特别是在薄膜蒸发器的生产过程中，要时刻注意对设备进行清洗，保持设备的卫生。
7.为了延长设备的使用寿命和保证设备的运行安全及其稳定性，需要对设备进行定期的维护和保养。
具体保养周期请参照设备说明书中的描述。
8.操作时，应按照设备的使用要求进行处理，禁止使用不当的操作方法导致设备的损坏，以及引起其他意外事故的发生。
9.设备使用结束后，应将操作平台、设备及工具清理干净，保持使用环境的整洁和设备的干净。
10.操作人员应严格按照操作规程进行操作，不得擅自离开现场，避免在操作过程中发生任何事故，降低人身安全和财产损失风险。
结语薄膜蒸发器作为常用的化工生产设备，对于操作者的安全和设备本身的安全都至关重要，只有遵守以上的操作规程和注意事项，才能保证设备的正常运行和人身安全。
薄膜蒸发器原理及规格
薄膜蒸发器（无锡海源）一、概述薄膜蒸发器是通过旋转刮膜器强制成膜，并高速流动，热传递效率高，停留时间短（约10~50秒），可在真空条件下进行降膜蒸发的一种新型高效蒸发器。
它由一个或多个带夹套加热的圆筒体及筒内旋转的刮膜器组成。
刮膜器将进料连续地在加热面刮成厚薄均匀的液膜并向下移动；在此过程中，低沸点的组份被蒸发，而残留物从蒸发器底部排出。
二、性能特点·真空压降小：物料汽化气体从加热面送到外置的冷凝器，存在一定的压差。
在一般的蒸发器中，这种压力降（Δp）通常是比较高的，有时甚至高得难于接受。
而刮板式薄膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压力降很小,真空度可达5mmHg。
·操作温度低：由于上述特性，这使得蒸发过程可以保持在较高真空度条件下进行。
由于真空度的提高，与之相应的物料沸点迅速降低，因此，操作可以在较低温度下进行，降低了产品的热分解。
·受热时间短：由于刮板式薄膜蒸发器的独特结构，刮膜器具有泵送作用，使得物料在蒸发器内的停留时间很短；另，在加热的蒸发器上由于薄膜的高速湍流使得产品不会滞留在蒸发器表面。
因此，特别适用于热敏性物料的蒸发。
·蒸发强度高：物料沸点的降低，增大了同热介质的温度差；刮膜器的功能，减小了呈现湍流状态的液膜厚度，降低了热阻。
同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换，因此，提高了刮板式薄膜蒸发器的总传热系数。
·操作弹性大：正是由于刮板式薄膜蒸发器独有的性能，使其适宜于处理热敏性和要求平稳蒸发的、高粘度的及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳蒸发。
它还能成功地应用于含固颗粒、结晶、聚合、结垢等情况物料的蒸发和蒸馏。
三、应用领域在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。
尤其对热敏性物料（时间短暂）的热交换，刮膜器有利于热交换的进行，并通过不同的刮膜器设计，能进行复杂产品的蒸馏。
薄膜蒸发器的结构及工作原理
薄膜蒸发器的结构及工作原理蒸发器主要由加热室及分离室组成。
按加热室的结构和操作时溶液的流动情况，可将工业中
常用的间接加热蒸发器分为循环型（非膜式）和单程型（膜式）两大类。
一、循环型（非膜式）蒸发器这类蒸发器的特点是溶液在蒸发器内作连续的循环运动，以提高传热效果、缓和溶液结垢情况。
由于引起循环运动的原因不同，可分为自然循环和强制循环两种类型。
前者是由于溶液在加热室不同位置上的受热程度不同，产生了密度差而引起的循环运动；后者是依靠外加动力迫使溶液沿一个方向作循环流动。
（）*循环管式（或标准式）蒸发器*循环管式蒸发器，加热室由垂直管束组成，管束*有一根直径较粗的管子。
细管内单位体积
溶液受热面大于粗管的，即前者受热好，溶液汽化得多，因此细管内汽液混合物的密度比粗管内的小，这种密度差促使溶液作沿粗管下降而沿细管上升的连续规则的自然循环运动。
粗管称为降液管或*循环管，细管称为沸腾管或加热管。
为了促使溶液有良好的循环，循环管截面积一般为加热管总裁面积的40% — 100%。
管束高度为1—2m；加热管直径在25〜 75mm 之间、长径之比为20〜40。
刮板式薄膜蒸发器
图9-固定刮板简图 图10-铰链刮板简图
四、刮板式薄膜蒸发器的性能特点
• 优点
• 薄膜蒸发器具备的下述独特的优点，是常规膜式蒸发器所不能比拟的： 1.极小的压力损失 在旋转刮板薄膜蒸发器中，物料“流”与二次蒸汽“流”是两 个独立的“通道”：物料是沿蒸发筒体内壁(强制成膜)降膜而下；而由蒸发面蒸 发出的二次蒸汽则从筒体中央的空间几乎无阻碍地离开蒸发器，因此压力损 失(或称阻力降)是极小的。
7.适应性强、操作方便 独特的结构设计，使该产品可处理一些常规蒸发器不易处理的高粘度、含颗
粒、热敏性及易结晶的物料。 旋转薄膜蒸发器操作弹性大，运行工况稳定，且维护工作量小，维修方便。
根据物料的粘度等特性，有下 述三种刮板形式可供选择： (1) 滑动刮板
滑动刮板是一种最基本、最常见的 刮板形式。刮板被安装在转子的四 条刮板导槽内，由于受转子旋转的 离心力作用而沿径向甩向蒸发筒体 内壁面，同时随转子一起作圆周运 动。刮板的这种刮动，使物料在蒸 发壁面上呈膜状湍流状态，极大提 高了传热系数，同时这种连续不断 的刮动，有效地抑制物料的过热、 干壁和结垢等现象。
• 图1
二、工作原理
• 1、概述 薄膜蒸发器是通过旋转
刮膜器强制成膜，并高速流 动，热传递效率高，停留时 间短（约10~50秒），可在真 空条件下进行降膜蒸发的一 种新型高效蒸发器。
它由一个或多个带夹套 加热的圆筒体及筒内旋转的 刮膜器组成。刮膜器将进料 连续地在加热面刮成厚薄均 匀的液膜并向下移动；在此 过程中，低沸点的组份被蒸 发，而残留物从蒸发器底部 排出。
常用的活动刮板而言，其刮动物料的端面有导流的沟槽(见图5)， 其斜角通常为45°，改变斜角的角度，可改变物料的过流时间， 物料在刮板的刮动下，呈螺旋下降离开蒸发段。缩短过流时间， 有效防止产品在蒸发过程中的分解、聚合或变质。
薄膜蒸发器
薄膜蒸发器1. 什么是薄膜蒸发器？薄膜蒸发器是一种利用热量将液态物质转化成气态物质的设备，通常用于分离混合物中的不同成分。
薄膜蒸发器的工作原理是将液态物质通过一个加热管路，在高温下蒸发成为气态物质，然后将气态物质经过一个冷却管路，在低温下转化为液态物质，实现分离作用。
薄膜蒸发器在化工、食品工业、制药、环保等领域有着广泛的应用。
它具有分离效率高、能耗低、操作流程简单等优点，因此被广泛地使用。
2. 薄膜蒸发器的种类和结构薄膜蒸发器可以分为片式和筒式两种结构形式。
2.1 片式薄膜蒸发器片式薄膜蒸发器是一种由许多悬挂在蒸发器内的完全分离的薄膜片组成的装置，其结构和工作原理与传统的筒式蒸发器有所不同。
片式薄膜蒸发器的特点是蒸发器内部空间充分利用，流体的流动方式合理，因此在分离效率上有着良好的表现。
同时，在片式薄膜蒸发器内部，液体只需要沿着薄膜表面流动，因此不会产生积聚和漩涡现象。
2.2 筒式薄膜蒸发器筒式薄膜蒸发器是一种具有圆柱形的外壳和内置薄膜的设备，内置薄膜通常采用螺旋式或者其它形式。
筒式薄膜蒸发器的特点是结构简单，易于操作，因此适用于多种工艺流程，它的分离效率也比较高。
3. 薄膜蒸发器的优点薄膜蒸发器具有如下的优点：3.1 分离效率高因为薄膜蒸发器的结构特点，能够实现高效的挥发、分离作用。
这使得薄膜蒸发器在分离高浓度高黏度、易燃易爆、有毒有害热敏性物质等方面具备优势。
3.2 能耗低薄膜蒸发器在较低的加热温度下，便可实现挥发作用。
这使得其具有极低的能源消耗，同时由于其分离效率高，成品率也相应提高，进一步节约能源消耗。
3.3 操作流程简单薄膜蒸发器内部的薄膜片布置形式简单，流体可以充分利用薄膜表面进行分离，从而使操作流程简化，提高了操作效率。
4. 薄膜蒸发器的应用薄膜蒸发器被广泛运用于化工、食品、制药、环保等领域。
例如，薄膜蒸发器可用于生产各种高浓度淀粉糖浆、胶体、色素、润滑油、洗涤剂、基础油等产品，还可以用于分离药品中的化学成分、水下油井产水的深度净化等，其利用价值日益凸显。
薄膜蒸发器安全操作规程
薄膜蒸发器安全操作规程薄膜蒸发器是一种常用的分离技术设备，广泛应用于化工、制药、食品等行业。
在使用薄膜蒸发器时，必须严格遵守安全操作规程，以确保设备的安全、高效运行，保障生产过程中的人员安全。
下面是薄膜蒸发器的安全操作规程。
一、设备安全管理1.薄膜蒸发器应设立专人负责，实行日常巡视和定期维修，确保设备运行正常，消除潜在安全隐患。
2.设备安装、拆卸前，应权衡设备的结构安全性，制定详细施工方案，并定期进行安全检测，确保设备的安全可靠。
3.设备运行前应制定详细的操作规程，确保操作人员熟知所有操作规程并经过培训，并在设备周边设置明显的警示标志，提醒操作人员注意安全防范。
二、设备检查安全1.设备每班运行前，操作人员需检查设备的所有部件是否完好，如发现问题及时报修，确保设备的运行正常。
2.设备运行中，如遇到电力、水压等设备异常情况，应立即停机、切断设备电源，并及时查找和排除故障，保障设备的运行正常。
三、设备加热安全1.在设备加热过程中，应严格遵守加温速率，控制温度升高速度，避免因温度升高过快导致设备变形或爆炸的安全事故。
2.设备加热过程中，应严格控制蒸汽、热油等加热介质的流量与温度，确保加热介质的供应质量，保障设备的安全运行。
四、操作人员安全1.操作人员必须熟知设备操作规程及应急处理措施，具有相关资质证书，严禁未经培训和资质考核人员进行操作。
2.操作人员应严格遵守安全操作规程，不得越权操作和擅自挪动设备和管道阀门等部件，确保操作过程中的人员安全。
3.操作人员需穿戴防护用品，如安全帽、防护眼镜、防护手套等个人防护用品，杜绝因个人操作而引起的安全事故。
五、设备安装维护1.设备安装过程中，应根据设备的结构设计进行拆卸、组装和安装，并重视设备的密闭性要求，确保设备的运行安全。
2.设备维护过程中，应根据设备使用情况和维护周期定期对设备进行维护和保养，并对设备运行中的问题及时排除，确保设备的安全高效运行。
综上所述，薄膜蒸发器的安全操作规程不仅关系到设备的安全运行，还关系到生产过程中的人员安全。
刮膜蒸发器的工作原理
刮膜蒸发器的工作原理1.加热和蒸发物料：刮膜蒸发器通过在加热壳体或圆柱体内加热物料，使物料温度升高。
在加热过程中，物料发生蒸发。
加热源可以是外部热源，如燃气、电热器或蒸汽，也可以是内部加热管。
2.液体分配器和刮板：在刮膜蒸发器内，液体分配器用于将液体均匀分布到设备内部。
液体沿着设备内壁的液体分配器流动，并形成一层薄膜。
刮板在设备内不断移动，将形成的薄膜刮走。
这样的运动形式使得物料成为薄膜形式，增大了物料与加热表面之间的接触面积，加速了蒸发过程。
3.蒸汽与薄膜的接触：蒸汽通常通过设备底部的加热管流入设备内，通过与薄膜的接触，将热能传递给液体，使其蒸发。
这种蒸发的方法被称为表面蒸发，薄膜蒸发器因此也被称为表面蒸发器。
蒸汽在与液体接触后会凝结成液体，形成冷凝物。
4.气体和液体的分离：在薄膜蒸发器中，气体（蒸发物）和液体（冷凝物）被有效地分离。
通常，气体通过设备顶部的蒸汽出口处被排出，而液体则沿着设备底部的液流出口处被排出。
因为气体比液体轻，所以它们的分离较为容易。
除了这些基本工作原理外，刮膜蒸发器还有一些其他特点和技术细节，例如设备内的回流和反应塔的设计，可以进一步增加设备的效率。
此外，刮膜蒸发器还可以与其他处理设备，如冷凝器、冷却塔等结合使用，形成一个完整的蒸发系统。
这些细节设计的依据主要是根据不同物料的特性和工艺需求进行选择和优化。
总的来说，刮膜蒸发器通过加热物料，形成薄膜并与蒸汽接触，使物料蒸发成气体，最后将气体和液体有效地分离。
这种工作原理使得刮膜蒸发器广泛应用于化工、食品、制药等行业中的物料蒸发和浓缩过程中，达到了节能、高效、环保的目的。
刮板式薄膜蒸发器
在刮膜蒸发器的上部配有一个依 据物料特性设计的离心式分离器，将 上升蒸汽流中的液滴分离出来并返回 布料器。
• 图3
薄膜蒸发器内的流体流动可 视为转子刮板引起的切向流 动和重力引起的轴向流动的 合成，液膜流态可分为3 个 区域: ①刮板前缘液体产生 旋转作用形成的涡旋圈形波, 此部分流体呈螺旋状向下流 动。 ②刮板后缘附近形成的紊流 液膜。 ③紊液膜与下一个圈形波之 间由于刮板作用的消失而形 成的层流液膜。
了热阻；同样，抑制物料在壁面结焦、结垢，也提高了蒸发筒壁的分传热系 数；高效旋转薄膜蒸发器的总传热系数可高达8000KJ/h·㎡·℃，因此其蒸发强 度很高。
4.低温蒸发 由于蒸发筒体内能维持较高的真空度，被处理物料的沸点大大降低，因此
特别适合热敏性物料的低温蒸发。
5.过流时间短 物料在蒸发器内的过流时间很短，小于10秒左右；对于
图11刮板端面导液槽缺点1结构复杂2动力消耗大3受夹套式传热面的限制其处理量比较小五应用领域刮膜蒸发器已在下述领域用于蒸发浓缩脱溶汽提反应脱气除臭气味等为目的取得了良好效果中西药抗生素糖液雷公滕黄芪等中草药甲基咪唑单腈胺等中间体轻工食品果汁肉汁色素香精香料酶制剂乳酸木糖淀粉糖油脂日化卵磷酯ve鱼肝油油酸甘油脂肪酸废润滑油烷基多糖苷合成树脂聚酰胺树脂环氧树脂多聚甲醛pps癸二酸聚丙烯酯pbt合成纤维ptadmt炭素纤维聚四氢呋喃聚醚多元醇等石油化学tdimdi三甲基氢醌三羟甲基丙烷氢氧化钠等农药生物乙草胺丙草胺毒死蜱呋喃酚广灭灵等除草剂杀虫剂除莠剂废水无机盐废水等六具体事例及其改进子带动薄壁刮板旋转利用重力碱液自上而下均匀分布于内筒壁形成薄膜夹套内通入03mpa左右的蒸汽碱液在蒸发器内呈膜式蒸发产生的蒸汽抽入喷射冷凝器通过喷射冷凝器在蒸发器内形成真空产生的大量蒸汽被抽走最后42的碱液从蒸发器下部排出收集至浓碱槽
刮板式薄膜蒸发器工艺参数
刮板式薄膜蒸发器工艺参数引言刮板式薄膜蒸发器是一种常用于分离和浓缩液体混合物的设备，广泛应用于化工、制药、食品等行业。
在使用刮板式薄膜蒸发器时，合理设置和控制工艺参数对于设备的正常运行和产品质量具有重要意义。
本文将详细介绍刮板式薄膜蒸发器的工艺参数及其影响因素。
工艺参数刮板式薄膜蒸发器的工艺参数主要包括进料速度、转速、加热温度、真空度等。
这些参数的设置直接影响到设备的传热效果、分离效率以及产品质量。
1. 进料速度进料速度是指单位时间内物料进入刮板式薄膜蒸发器的流量。
合理设置进料速度可以保证设备的稳定运行和高效生产。
过高或过低的进料速度都会导致设备性能下降或不稳定。
2. 转速转速是指刮板旋转一周所需的时间，也称为刮板速度。
转速的选择对薄膜的形成和液体在刮板上的停留时间有重要影响。
通常情况下，较高的转速可以增加薄膜的传热系数和液体与薄膜的接触面积，提高传热效果和分离效率。
3. 加热温度加热温度是指刮板式薄膜蒸发器中加热介质的温度。
加热温度直接影响到物料的汽化和浓缩效果。
一般来说，提高加热温度可以增大汽化压力差，促进物料的汽化，从而提高分离效率和浓缩效果。
4. 真空度真空度是指设备内部维持的低压环境程度。
真空度对于刮板式薄膜蒸发器中物料汽化和分离过程起到关键作用。
较低的真空度可以降低物料的沸点，促进汽化；同时，较高的真空度也有助于减少不良气体生成和产品质量下降。
影响因素除了工艺参数外，还有一些其他因素会对刮板式薄膜蒸发器的工艺参数产生影响。
1. 物料性质物料的性质直接影响到刮板式薄膜蒸发器的操作参数的选择。
不同的物料具有不同的汽化温度、黏度、热导率等特性，因此需要根据物料的性质来确定合适的工艺参数。
2. 设备结构刮板式薄膜蒸发器的结构也会对工艺参数产生影响。
例如，刮板间隙大小、刮板形状等都会直接影响到液体在刮板上停留时间和传热效果。
因此，在设置工艺参数时需要考虑设备的结构特点。
3. 设备状态设备状态包括设备清洁程度、密封性能等方面。
薄膜蒸发器设计手册
薄膜蒸发器设计手册
《薄膜蒸发器设计手册》是一本专门针对薄膜蒸发装置的设计和操作的手册。
薄膜蒸发器是一种常用的蒸发设备，广泛应用于化工、制药、食品和环保等领域。
本手册主要包括以下内容：
1.薄膜蒸发器的工作原理和分类：介绍薄膜蒸发器的基本原理、主要分类以及常见的工作模式。
2.薄膜蒸发器的设计和选型：详细介绍薄膜蒸发器的设计要点，包括换热面积计算、管束设计、泵选型等。
3.薄膜蒸发器的操作和控制：介绍薄膜蒸发器的操作步骤、关
键参数的控制以及常见的故障处理。
4.薄膜蒸发器的维护和保养：详细介绍薄膜蒸发器的日常维护
工作、清洗方法以及常见问题的排查和解决。
5.薄膜蒸发器的安全与环保：介绍薄膜蒸发器在使用过程中需
要注意的安全事项和环保要求。
除了上述内容外，手册还可以包括薄膜蒸发器的案例分析和实际应用经验等内容，以帮助读者更好地理解和应用薄膜蒸发器。
该手册适用于从事薄膜蒸发器设计、操作和维护的工程师、技术人员，以及相关领域的研究人员和学生。
刮板薄膜蒸发器设备工艺原理
刮板薄膜蒸发器设备工艺原理
简介
刮板薄膜蒸发器是一种常用于制备高纯度化合物或分离混合物的设备，广泛应用于化工、制药、食品、环保等领域。
本文将详细介绍刮
板薄膜蒸发器的工艺原理及其适用范围。
工艺原理
刮板薄膜蒸发器是一种通过液体膜被分散为薄膜，然后在刮板上进
行加热和蒸发的设备。
其主要原理是将过热的蒸汽或热交换介质通过
蒸发器的流量进入其外壳，然后通过传输管或导管输送到板上。
此时，液体物质被平均分散在刮板上，形成了液体膜。
在刮板上加热的过程中，液体膜中的化合物开始挥发，其蒸汽与加
热介质体积相比微不足道，可以最大限度地集中液体组分，控制它们
的质量比例，从而得到最佳的分离效果。
此时，由于物质分子向蒸汽
相扩散的速度要快于回流液相分子扩散回液相的速度，所以可以实现
对分馏的控制。
这种加热方法同时消除了液相分子固定在容器壁上的问题。
此外，
由于液体膜的循环运动，刮板的表面积大大增加，因此可以更加高效
地蒸发和分离液体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刮膜蒸发器（分子蒸馏）一、概述：二十世纪50年代，国外“Luwa”和“Samesre uther”公司对刮膜蒸发器（又称薄膜蒸发器）就已进行开发制作，发展至今刮膜蒸发器已被大家普遍认可和接受。
今天HEC公司作为蒸发器专业研制公司，在蒸馏、浓缩、脱气、脱色、脱臭、干燥和反应领域里解决不同的工艺处理过车工内和特殊要求的问题；并提供更广泛的、不同类型的刮膜蒸发器应用、例如：1. 提供一个适用范围广、不同2. 应用的各种转子类型；3. 垂直或卧式结构；4. 圆柱或锥型设计；5. 顺流或逆流工作原理；刮膜蒸发器特性：刮膜蒸发器主要有下列技术特性和其它蒸发器有所不同：▲操作弹性大：由于刮膜器独有的性能，使其适宜于处理易结垢、结晶、起泡和要求平稳蒸发、高粘性及随浓度提高粘度急剧增加的物料，其蒸发过程也呢功能平稳处理；▲连续操作：连续进料、连续出料，调节进料量控制出料浓度；▲处理热敏感：因为在整个装置里短的停留时间和低的蒸发温度；▲高蒸发性能：由于刮膜器的特性，加热面具有高的表面热通量；▲损失量小：万一产品改变损失量小，因为物料在蒸发器里无滞留；▲真空压降小：物料汽化气体从加热面送到外置的冷凝器，需要一定的压差。
在一般的蒸发器中，这种压差要求（△p）通常是比较高的，有时甚至高的难于接受。
而刮膜蒸发器有较大的气体穿越空间，蒸发器内压力能看成与冷凝器中的压力几乎相等，因此，压差可以很小即真空度可达1mmHg。
二、刮膜蒸发器工作原理基础：根据混合物中两种不同沸点的物料进行分离。
在这里，产品的热分离归诸于刮膜蒸发器的机械力产生薄膜和高速湍动。
当待处理物料进入刮膜蒸发器后，首先和转子上的布料器相接触，并被均匀地分配到筒壁，然后靠第一组刮膜片加速并立即在加热面上形成（0.5-3.5mm）间隙的液膜；在每一个刮膜片前面（Ⅱ区）的流体形成一个涡流（见图1），在加热面和叶片顶部之间间隙里的流体被非常高的湍动，并导致强烈传热和传质，甚至高粘度产品在这湍动下产生高的热传递系数。
▲立式刮膜蒸发器工作原理：由带夹套加热的垂直圆筒体及转子等部件组成。
待处理物料被连续不断地从位于加热夹套（图2）上部进入蒸发器，经位于进料口处的布料器将其分配到垂直筒体内壁，这时物料被刮膜片加速并立即在加热面上形成一个湍流薄膜，以螺旋状向下推进。
在此过程中，旋转的刮膜器保证液膜的均匀和连续，并阻止液膜在加热面结焦、结垢。
轻组份料（低沸点）被蒸发形成蒸汽流上升、经汽液分离器进行汽液分离；在这里产生的液滴或泡沫被击碎并返回到蒸发器布料口；分离后的汽体流向蒸发器的顶部和二次蒸汽出口相联的外置冷凝器或下道工序，重组份（高沸点）沿着加热面以螺旋型轨道流向蒸发器底部（大约几秒）从出口排出。
对于特殊的应用，二次蒸汽和液膜可以顺流。
▲立式圆锥型刮膜蒸发器工作原理：立式圆锥型薄膜蒸发器的工作原理和卧式圆锥型薄膜蒸发器相类似（图3）▲卧式刮膜蒸发器工作原理：物料从大直径端连续不断地进入卧式蒸发器（图4），被刮膜片加速和分配并立即在加热面上形成一个薄的流动膜。
圆锥型薄膜蒸发器，依赖于转子施于物料一个离心力，这离心力有两个有效力，一个垂直于加热面，另一个朝大直径端体的方向（注意：相同的结果同样出现在垂直圆锥型薄膜蒸发器里）。
依靠这些力产生物料加速，而且进入的物料保证加热而充分潮湿，不依赖于蒸发比或进料速度。
因此，局部物料过热和热降解被减少或完全消除。
在此过程中，轻组份（低沸物）顺流（和液膜同向）穿过卧式薄膜蒸发器进入汽液分离器，在此处汽液分离器所产生的液滴和泡沫被击碎进入液相（高沸物），被分离后的汽体进入外置冷凝器或下道工序；重组份（高沸物）沿着加热壁面爬升到小端出口排出。
三、刮膜蒸发器装置特性▲真空压降小物料沸腾形成的蒸汽从加热面送到指定的冷凝器，存在一定的压差，在一般的蒸发器中这种压差常常是比较高。
而薄膜蒸发器有较大的气体穿越空间，在蒸发器内压力于外置冷凝器中压力几乎相等，因此，低压降是薄膜蒸发器的关键优点。
▲操作温度低由于上述特性，这使得蒸发过程可以保持在较高真空条件下进行，真空度的提高，与之相应的物料沸点迅速降低，因此，操作可以在较低温度条件下进行。
▲受热时间短由于薄膜蒸发器的刮膜片具有泵送作用，使得物料在蒸发器内的停留时间很短，约10-50秒；物料呈薄膜状，液面与加热面的面积几乎相等，这样物料在蒸馏过程中受热时间更短。
因此，特别适合于热敏性物料的蒸发。
▲蒸发强度高物料沸点的降低，增大了同热介质的温度差；刮膜片的功能，减小了呈湍流状的液膜厚度，降低了热阻；同时，在这过程中抑制物料在加热面结壁、结垢，并伴有良好的热交换；因此，总传热系数大，蒸发强度高。
▲操作弹性大正是由于薄膜蒸发器独有的特点，使其适宜于处理热敏性和要求平稳蒸发的物料、高粘度的物料及随浓度提高粘度急剧增加的物料，其蒸发过程也能平稳操作。
它还能成功地应用于含固颗粒、易结晶、聚合、结垢等情况物料的蒸发和结晶。
四、刮膜蒸发器结构特点1、精密的布料环布料器固定在转子，安置于物料入口处，防止物料喷入蒸汽流造成短路，并能防止在此处闪蒸造成大量液滴夹带，使物料只能沿着蒸发而被蒸发。
物料特性不同，设计不同的布料环。
HEC公司设计的布料器（专利），它不仅能将物料迅速均匀分布到加热面，同时能对发泡性物料具有一定的抑制作用。
2、耐磨的底轴承底轴承是一个具有自润滑的滑动轴承，位于锥型封头内。
由于它工作在产品区，且处于高温状态，因此，底轴承结构及材料的好坏，不仅影响到转子的使用寿命，还能对所处理物料造成二次污染。
轴承材料是石墨、PTFE或其它材料，根据情况还须冷却润滑。
3、汽液分离器在薄膜蒸发器的上部设有分离筒，筒内配有离心式分离器。
由二次蒸汽流所夹带的液滴在流经汽液分离器时，液滴被抛向外壁，并返回到蒸发器入口；分离后的气体从和外置冷凝器相连的二次蒸汽出口引出。
汽液分离器形式设计不仅要考虑物料特性，还须考虑到真空压降。
HEC公司设计有三种形式：动态二种、静态一种。
五、刮膜蒸发器装置类型HEC公司提供用于中、小试和工业化生产的薄膜蒸发器，选择合理的型式及蒸发面积是相当重要的。
以下为各种薄膜类型及规格，供选择参考：▲WFE-V型立式薄膜蒸发器：a)WFE-VA型薄膜蒸发器WFE-VA型刮膜蒸发器的刮膜片形式为径向可滑动型刮膜片，它原为“SWITH”人发明，所有又称“SWITH”（左图）。
每块刮膜片安装在开口朝外的“U”型导槽内，刮膜片呈矩形柱体，在刮膜片端面上带有一定角度的沟槽，改变此沟槽角度能调节液膜停留时间。
刮膜片安装时带槽面向外，在转子“U”型槽内可自由滑动，受离心力的作用沿导槽径向甩到加热面并随转子一起作圆周运动，保证液膜分布均匀、彻底混合和良好的热交换。
刮膜片材料一般采用PTFE（聚四氟乙烯）、合成石墨或相类似的材料。
b)WFE-VB型刮膜蒸发器WFE-VB型刮膜蒸发器，其刮膜片形式类似于刮板搅拌器，用一个刚性叶片转子装备（左图）。
其刮膜片长度和加热面同高，根据刮膜片宽度及蒸发器的大小调整到与加热壁面间隙1-3mm，因此对加热面不产生磨损。
这封闭类型结构和非常光滑表面的转子容易清洗，因此，物料适用范围广，非常适用于食品行业，同样也适用于医药行业的GMP要求。
它可处理粘度到大约50,000mpas的产品。
WFE-VB型刮膜蒸发器的刚性叶片也可以制作成螺旋状，此时处理粘度可达70,000mpas的产品。
刮板材质采用和蒸发器筒体相同的材质。
下表为立式薄膜蒸发器的标准规格和设备的外形尺寸。
c)WFE-VC型刮膜蒸发器：又称铰链刮膜蒸发器，它有一个中心回转轴，输送铰链刮膜片（左图），它们靠离心力紧贴在加热壁面上成一定的角度滑动，将物料刮成所需的液膜，并防止在加热面结垢、结焦。
这种转子类型的设计对液膜提供有效的压紧力（高蒸发比和低残留液）。
它适合于在加热面易结垢、带有固体颗粒或在蒸发过程中有结晶倾向的及要求浓缩成干（即干燥）的物料，处理粘度到35,000mpas。
这种转子类型应用广泛，靠改变刮板频率和质量，调节离心力。
刮板材质通常采用和蒸发器筒体相同的金属材料、也可采用PTFE材质。
d)WFE-VE型刮膜蒸发器又称柔性刮膜蒸发器，带有沟槽的滑块被固定在“L”槽内，靠离心力和弹性力双重负荷作用将物料在加热面上形成液膜，通过调整沟槽角度可调节液膜停留时间。
这种刮膜器形成利用弹性力产生的外加载荷，尤为适用于高粘性和聚合倾向的物料，它具有很好的壁面自清洁作用。
刮膜片材质为PTFE或合成石墨等相似的材料。
▲WFE-KV型立式圆锥刮膜蒸发器WFE-KV型刮膜蒸发器其刮膜器形式均为刚性刮片，结构为蒸发器上部（高蒸发区）为圆柱型筒体，下部（低蒸发区）为圆锥型筒体；靠轴向移动调节转子叶片，能调整在低蒸发区转子刮膜片和加热面的间隙。
这保证加热面均匀获得湿润，甚至在浓缩液低排放率（高蒸发比）时能被获得，同时能改变液膜厚度（减薄）及停留时间（加长），使得在此处的蒸发过程得到改良。
它非常适用于要求残留量内含低沸物成份极少的产品，粘度大约在50,000mpas。
▲WFE-KH型卧式圆锥刮膜蒸发器卧式圆锥刮膜蒸发器非常类似于立式圆锥型刮膜蒸发器，至于结构是类似的，但是下列性能是不同的：轻组份（低沸物）和液膜（高沸物）是顺流，适用于直接地流入过热物料，靠闪蒸进入蒸发器；它具有较长的停留时间，且流动方向和重力成90度，还能用作反应器；低空间要求，WFE-KH蒸发器能被安置于如现有建筑物高度受限制，它不可能安置垂直蒸发器的地方。
这类型蒸发器适用于粘度大约在70,000mpas.下表为卧式圆锥刮膜蒸发器标准规格和外形尺寸：成套卧式圆锥刮膜蒸发器六、刮膜蒸发器典型应用目前大约几百家单位，以：蒸馏、分离、浓缩、汽提、脱臭、脱气、反应为目点，应用于农药、中医药、轻工、日化、生物化工、精细化工、石油化工等领域（表三）。
下表为一些典型物料的应用：下列流程为典型操作单元：a)刮膜蒸发器单级蒸馏单元：预热后的物料流入真空闪蒸罐，一些低沸物被蒸发、冷凝，经脱气后的物料进刮膜蒸发器进行蒸馏或浓缩等操作（流程图1）。
b)刮膜蒸发器作为再沸器：当处理热敏性物料时，刮膜蒸发器作为精馏塔的再沸器（流程图2）。
七、刮膜蒸发器设计、制造HEC公司的质量管理系统严格遵守下列要求：▲ISO9001▲压力容器安全技术监察规程：我们的设计人员使用CAD软件设计，所有设备的工艺尺寸设计依照国标及压力容器安全技术监察规程，此外我们还借助软件进行有限元分析．我们的制作重点是专业化设备的加工，是依靠HEC专业人员对专用工夹具多年研究成果的应用。
专用工具是保证设备质量的可靠标准，例：▲垂直度和圆整度严格的公差▲精确的转子平衡▲特殊的底轴承▲密封的可靠性▲焊接方法的高要求▲特殊的机械加工八、刮膜蒸发器选型准则在蒸发装置的选型中，必须纵合考虑各种因素，一般需考虑：▲生产能力和操作参数：包括处理量、进出浓度、温度、年操作小时数等；▲产品特性：包括热敏性、粘度和流动性（在操作温度下）、发泡沫性、固体含量、结晶和聚合倾向等；▲操作介质：如水蒸汽（压力）、冷却水（温度）、清洗液（溶剂）等；▲制造的材料选择和表面抛光要求；▲现场条件：如空间、气候（室外）、能量和产品的衔接、工作平台等。
