110kV变电站电气安装三级自检验收表
变电站安装工程竣工验收三级自检报告【模板范本】
未完工程项目名称
四、验收结论
通过本次对现场实物和资料的检查,形成以下结论：
1、110kVXX变电站安装工程施工基本完成，技术资料真实可信，基本齐全，安装施工符合设计图纸及现行有关规范规定，工程质量优良。
2、未完工作及缺陷项目不影响整体验收，在验收阶段可继续完善。
本工程自检合格，可以申请四级验收。
三、检查情况
工程实物检查验收情况
重庆电力建设总公司工程质量部质检组于2010年4月22日前对110kVXX变电站新建工程包含的所有施工项目检查验收。
110kV电气一次设备安装、设备间软导线连接符合规范要求，施工工艺美观。35kV、10 kV盘柜、主控控制室屏盘安装整齐、盘间误差符合规范要求。
设备底座焊接、设备接地引下线焊接等焊接工艺符合要求，焊缝均匀美观。
所有设备试验项目齐全、试验数据合格。
电缆敷设、二次接线符合设计要求，工艺美观。
电气照明安装符合规范要求，验试验数据合格
施工技术资料检查情况
1、施工方案齐全，技术交底完善.
2、材料合格证收集完整.
3、材料检验试验报告齐全。
4、一次设备试验报告齐备、试验数据合格.
5、隐蔽工程验收记录齐备.
6、分项工程检验评定表齐备。
10kV设备安装
2008年9月5日——10月18日
无功补偿安装
2008年10月15日——11月10日
电缆敷设及接线
2008年10月1日-—1月20日
电气照明
2008年6月22日——9月2日
防雷接地施工
2008年6月20日-—9月7日
预试
2010年4月25日—-4月27日
自动化通信调试
2010年4月21日——5月15日
架线三级自检记录表
导线三级自检记录表
工程名称：云南省大理市宾川县铁川桥水电站接入系统方案变更工程施工
施工班组验收情况：
1、检查塔位：110kV期宾线J1
2、检查项目：导地线表面、外观检查，地线接地情况，开口销、弹簧销及其穿向，绝缘子串倾斜，铝包带缠绕，防震锤检查，跳线及连接板、并沟线夹、引流板的连接，导地线弧垂，交叉跨越及对地距离，导线相位排列，跳线安装，。
3、缺陷处理：瓷瓶未调正
施工队长：
日期：
施工项目部验收情况：
1、检查塔位：110kV期宾线J1
2、检查项目：导地线表面、外观检查，地线接地情况，开口销、弹簧销及其穿向，绝缘子串倾斜，铝包带缠
绕，防震锤检查，跳线及连接板、并沟线夹、引流板的连接，导地线弧垂，交叉跨越及对地距离，导线相位排列，跳线安装。
3、缺陷处理：瓷瓶已调正
施工项目部：（章）
项目部经理：
日期：
施工单位验收情况：
1、检查塔位：110kV期宾线J1
2、检查项目：导地线表面、外观检查，地线接地情况，开口销、弹簧销及其穿向，绝缘子串倾斜，铝包带缠
绕，防震锤检查，跳线及连接板、并沟线夹、引流板的连接，导地线弧垂，交叉跨越及对地距离，导线相位排列，跳线安装。
3、缺陷处理：瓷瓶已调正
施工单位：（章）
公司负责人：
日期：。
电力工程三级自检报告111
电力工程三级自检报告工程名称：编号：本表一式三份，由承包商填报，项目法人、项目监理部、承包商各存一份。
管理部门监督检查xxxx110kV变电站新建工程验收报告我公司承建的110kV变电站新建工程施工完毕后，项目部内部班组，项目部先自检合格后，我公司于年月日组织公司内相关部门会同项目部进行验收，验收情况如下：一、验收依据：1、GB《电气装置安装规程式及验收规范》；2、GB《土建工程施工验收规范》；3、国家及行业相关标准、规程、规定；4、《110kV~500kV送变电工程式质量检验及评定标准》（第2部分：变电电气安装工程Q/CSG10017.2-2007，第3部分：变电土建工程上、下册Q/CSG 10017.3-2007）；5、设计有关文件（包括设计图纸、设计说明、设计变更等），施工图纸会审纪要；6、南方电网公司相关规定及反措要求；二、验收范围：1、土建部分分项工程：kV场地、设备构架杆及基础、kV 配电室、电容器组基础。
2、电气安装工程：1）电气一次设备：kV配电装置、kV配电装置、主变、电容器。
2）电气二次设备：控制定屏柜、端子箱、后台操作系统、五防、站用交流系统。
3、资料部分：土建安装验评、电气安装验评、厂家资料、其它相关资料（前期）三、验收分：验收时根据专业分成4个小组〈土建、电气一次、电气二次、其它（前期）〉，采取全线检查的方式，各小组提出消缺清单，由施工项目部和厂家、调试单位逐条消缺，消缺完成后再由各专业人员进行复检，验收。
验收结果如下：1、土建部分：分项工程全部验收完毕，合格率100%2、电气安装：调试完成，验收合格率100%3、通信安装：调试完成，验收合格率100%4、资料验收情况：安装验评，厂家资料，及其它相关资料齐全。
四、验收结论：经我公司三级自检，质量符合《中国南方电网110kV~500kV送变电工程质量检验及评定标准》和技术规范以及本工程设计要求。
望安顺项目监理部给予验收申请批示。
变电站电气安装验收表格
DL/T5161.3-表1.O.3-1中等以上容量油浸变压器本体安装DL/T5161.3-表1.0.3-3中等以上容量油浸变压器附件的检查(续)DL/T 5161.3-表1.O.3-5DL/T5161.2-表2.0.1 支柱式六氟化硫断路器安装DL/T 5161.2-表2.0.1支柱式六氟化硫断路器安装(续)DL/T5161.3-表3.0.2油浸式互感器的安装DL/T5161.2-表3.0.2真空断路器(接触器)安装与调整DL/T表5161.3-3.O.1干式互感器的安装DL/T5161.2-表5.0.1隔离开关的安装及调整DL/T 5161.4-表2.0.4穿墙套管的安装DL/T5161.2-表6.0.2避雷器的安装DL/T5161.2-表7.O.3电容器组安装DL/T5161.8-表4.0.2就地动力控制设备箱体的安装DL/T 5161.4-表2.0.2悬式绝缘子串安装DL/T5161.6-表1.O.2屋外接地装置制作安装材料规格生产厂家工序检验项目性质质量标准质量检验结果评定单项垂直接地体制作及敷设材料规格主要按设计规定镀锌件表面检查镀锌层表面完好接地体(顶面)埋深主要≥600mm 接地体间距离≥2倍接地体长度水平接地体敷设扁钢截面及厚度主要按设计规定接地体入地下最高点与地面距离(埋深)主要≥600mm通过公路处接地体的埋设深度按设计规定接地体外缘闭合角形状圆弧形接地体圆弧弯曲半径1/2均压带间距离相邻两接地体间距离≥5m(或按设计规定)接地体与建筑物距离按设计规定通过公路、铁路、管道等交叉处及可能遭机械损伤处的保护用角钢覆盖或穿钢管通过墙壁时的保护有明孔、钢管或其他坚固保护套接地体引出线的防腐措施刷防腐漆引向建筑物的入口处和检修临时接地点标记刷白色底漆并标以黑色“”符号采用镀锌件时锌层检查完好接地装置连接搭接长度扁钢与扁钢≥2倍宽度，且焊接面≥3面；圆钢与圆钢或圆钢与扁钢≥6倍圆钢直径扁钢与钢管(角钢)接触部位两侧焊接，并焊以加固卡子焊接部位表面处理刷防腐漆焊接部位检查牢固与其他接地装置间连接点数≥2点(或按设计规定)回填土回填土质无石块、杂物密实度主要分层夯实接地电阻主要按设计规定验收结论：质检机构质量检验评定意见签名班组年月日工地年月日质检部年月日现场监理年月日DL/T5161.6-表3.O.2避雷针接地装置的安装DL/T 5161.8-表2.O.2固定式高压成套配电柜安装DL/T5161.3-表1.O.21600kVA及以下油浸变压器的安装DL/T 5161.8-表7.0.2二次回路检查及控制电缆接线DL/T 5161.9-表2.0.2 蓄电池安装DL/T 5161.4-表2.0.3 支柱绝缘子安装DL/T 5161.4-表6.0.2管形母线安装DL/T 5161.8-表1.0.2盘、柜基础安装DL/T5161.8-表5.0.2控制及保护屏台的安装DL/T5161.13-表2.0.2整流逆变类盘柜的安装DL/T 5161.13-表2.0.2整流逆变类盘柜的安装（续）DL/T5161.2-表7.O.4气体互感器及接地线圈安装DL/T 5161.4-表7.0.2软母线安装DL/T5161.4-表7.0.2 软母线安装 (续)DL/T5161.5-表1.O.2电缆管配制及敷设DL/T5161.5-表1.O.2电缆管配制及敷设(续)DL/T 5161.5-表1.O.3电缆支架(桥架)制作及安装DL/T5161.5-表2.O.3 管道内电缆敷设DL/T5161.6-表2.O.2屋内接地装置制作安装。
变电站工程进程验收、监检、启动及项目评判时期必备表格

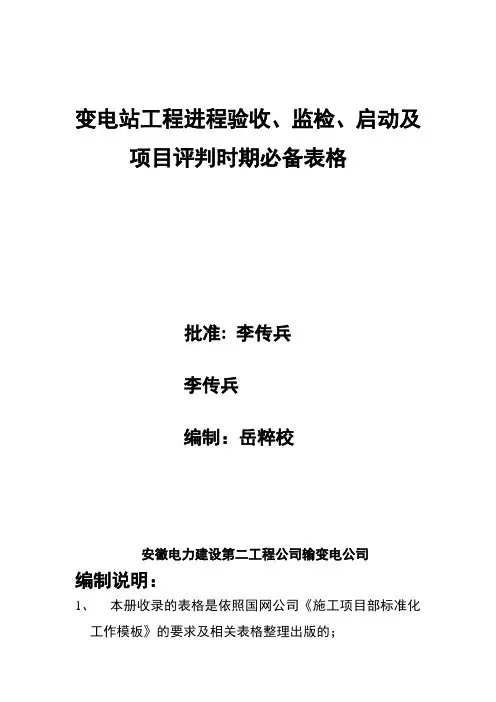

变电站工程进程验收、监检、启动及项目评判时期必备表格批准: 李传兵李传兵编制：岳粹校安徽电力建设第二工程公司输变电公司编制说明：1、本册收录的表格是依照国网公司《施工项目部标准化工作模板》的要求及相关表格整理出版的；2、本册收录的表格是变电站工程治理进程中技术治理的难点，是部份技术治理人员的盲点，也是变电站工程建设单位、监理单位对施工单位治理的重点；3、要求各项目部必需认真依照本册收录的表格，做好相应的时期性质量技术治理工作；4、本册表格自2020年10月1日起实施。
一、变电站工程三级（公司级）验收程序及相关记录表格一、三级自检流程（见图4-3）图4-3三级自检流程二、验收相关表格SZLB39工程质量中间验收申请表（中间验收：第一、二时期）工程质量中间验收申请表工程名称：编号：注本表一式份，由施工项目部填报，监理项目部份、施工项目部存份。
填写、使用说明（1）施工项目部按国网公司《工程建设质量治理规定》，完成相应工程的施工，并经班组、项目部、公司三级自查验收合格后，应将自检结果向监理项目部报验，并申请中间验收。
（2）监理项目部审查复核自检结果，条件具有后报请业主项目部组织中间验收。
（3）监理项目部审查要点：1）申请中间验收的工程是不是已经施工单位三级自查验收合格。
2）三级自查验收及评定记录是不是齐全。
3）其他技术资料是不是齐全、合格。
附件：SZLB40初步完工验收申请表（完工验收：第三时期）初步完工验收申请表工程名称：编号：注本表一式份，由施工项目部填报，监理项目部存份，施工项目部存份。
填写、使用说明（1）施工项目部按施工合同约定，完成全数工程施工，经施工单位三级自查验收合格，应报请监理项目部进行验收。
（2）本报审表所指初步验收为监理项目部组织的监理初检。
（3）监理项目部审核要点：1）是不是完成了全数设计内容。
2）所有施工质量是不是已全数报监理项目部验收。
3）完工资料是不是齐全。
4）工程质量是不是符合我国现行法律、法规要求，是不是符合我国现行工程建设标准，是不是符合设计文件要求，是不是符合施工合同要求。
110kv变电站安全自查表
c.电缆线路发生运行故障后，应检查接地系统是否受损，发现问题应及时修复。
五
安全文明生产情况
1
物品放置及标识情况
a.物品放置规范化和物品可视化；
b.现场无杂物，过道通畅；
2
图册编制和修订
a.核查是否有系统图册；
b.核对系统图册是否依据设计图纸、资料和设备厂家图纸、资料；
c.核对系统图册是否符合变电站运行实际。
3
站内工作人员操作管理
a.运行人员在运行、检修操作时应严格执行运行规程、规定；
b.操作前认真核对接线方式，设备状况；
c.操作中严格执行“两票三制”，严禁出现跳项、倒项、添项和漏项。
1
防范电缆绝缘击穿措施落实情况
a.运行在潮湿或浸水环境的110千伏及以上电缆应有纵向阻水功能，电缆附件应密封防潮；
b.主绝缘、单芯电缆的金属屏蔽层、金属护层应有可靠的过电压保护措施；
c.运行部门应加强电缆线路负荷和温度的检（监）测，防止过负荷运行，多条并联电缆应分别进行测量；
d.严禁金属护层不接地运行。
2
现场各方安全责任落实情况
建设单位应负全面管理责任，施工单位对施工现场安全生产负责，监理单位应对施工安全生产承担监理责任，项目实行总包的，承包单位应按合同约定，履行建设单位对工程的安全生产责任，建设单位应监督工程总承包单位履行对工程的安全生产责任
3
现场安全管理及考核
应按照“六打六治”打非治违专项行动要求，加强现场文明施工管理，严格现场安全监督管理，严肃“三违”考核
4
从业人员安全技能培训
变电站工程过程验收、监检、启动及项目评价阶段必备表格(Word)
变电站工程过程验收、监检、启动及项目评价阶段必备表格批准: 李传兵审核：李传兵编制：岳粹校安徽电力建设第二工程公司输变电公司2010.9.20编制说明：1、本册收录的表格是根据国网公司《施工项目部标准化工作模板》的要求及相关表格整理出版的；2、本册收录的表格是变电站工程管理过程中技术管理的难点，是部分技术管理人员的盲点，也是变电站工程建设单位、监理单位对施工单位管理的重点；3、要求各项目部必须认真按照本册收录的表格，做好相应的阶段性质量技术管理工作；4、本册表格自2010年10月1日起实施。
一、变电站工程三级（公司级）验收程序及相关记录表格1、三级自检流程（见图4-3）图4-3三级自检流程2、验收相关表格SZLB39工程质量中间验收申请表（中间验收：第一、二阶段）工程质量中间验收申请表工程名称：编号：注本表一式份，由施工项目部填报，监理项目部份、施工项目部存份。
填写、使用说明（1）施工项目部按国网公司《工程建设质量管理规定》，完成相应工程的施工，并经班组、项目部、公司三级自检验收合格后，应将自检结果向监理项目部报验，并申请中间验收。
（2）监理项目部审查复核自检结果，条件具备后报请业主项目部组织中间验收。
（3）监理项目部审查要点：1）申请中间验收的工程是否已经施工单位三级自检验收合格。
2）三级自检验收及评定记录是否齐全。
3）其他技术资料是否齐全、合格。
附件：SZLB40初步竣工验收申请表（竣工验收：第三阶段）初步竣工验收申请表工程名称：编号：注本表一式份，由施工项目部填报，监理项目部存份，施工项目部存份。
填写、使用说明（1）施工项目部按施工合同约定，完成全部工程施工，经施工单位三级自检验收合格，应报请监理项目部进行验收。
（2）本报审表所指初步验收为监理项目部组织的监理初检。
（3）监理项目部审核要点：1）是否完成了全部设计内容。
2）所有施工质量是否已全部报监理项目部验收。
3）竣工资料是否齐全。
4）工程质量是否符合我国现行法律、法规要求，是否符合我国现行工程建设标准，是否符合设计文件要求，是否符合施工合同要求。
变电站送电前验收检查表
变电站送电前验收检查表序号检查项目达标要求是否合格一、资料检查项目1.1变电站通过质检验收、入网验收是否具有设备命名批文。
1.2是否有交接试验报告并合格，且在试验周期。
1.3施工质量符合要求。
1.4保护定值是否正确。
二、设备检查项目2.1主变压器安装技术记录、器身检查记录、绝缘油、干燥记录及调整试验记录是否均合格。
2.2冷却系统是否无缺陷且阀门是否均已打开，联动试验是否正常。
2.3有载调压切换装置的远方及就地调整操作是否正确无误。
2.4本体外壳、铁芯和夹件及中性点工作接地安装是否可靠，引下线截面与主接地网连接是否符合设计要求。
2.5避雷器、瓷套管及互感器等安装是否合格，接地是否符合要求。
2.6防火、排油等消防设施是否完善，是否符合设计要求，并经消防部门验收合格，鹅卵石充填是否合格。
2.7温度测控装置是否完善，指示是否正确，整定值是否符合要求。
2.8气体继电器及继电保护装置整定值是否符合要求，操作及联动试验是否正确。
2.9本体及附件是否无渗漏油。
2.10相位颜色标识是否正确、清晰。
3.1断路器电气连接是否牢固、可靠，接触是否良好，接地是否正确、可靠。
3.2断路器及操作机构是否完好，是否无漏气，是否无漏油，动作是否正常，“分”“合”指示是否正确，是否无卡阻现象。
3.3开关动作特性是否符合制造厂技术条件，电气试验是否合格。
3.4户外端子箱和机构箱是否密封，防潮效果是否良好，端子接线连接是否可靠，是否无锈蚀。
3.5继电器的报警、闭锁定值、油位等是否符合规定，电气回路传动是否正确。
3.6六氟化硫气体压力是否正常，是否无泄漏，微水是否符合规定，绝缘油质是否合格。
3.7操作电源、储能电源、加热照明电源、动力电源等电源空开的标示牌齐全完整，指示明确。
3.8就地及远方分合闸正常，五防系统操作正常，就地位置信号及储能信号指示正确，后台监控系统指示正确。
4.1隔离开关安装是否牢固，转动接点是否无卡阻，联动闭锁位置是否准确无误。
电房类验收表格
10KV及以下变配电工程三级验收表（电房类）
序号
查验项目名称
查验内容
施工班组自检情况
项目负责人查验情况
质安部
查验
情况
一
电房
土建
1、电房的门、窗关闭是否严密，门口有否装设防鼠板，是否装设有通风设施。
2、室内所有窗是否均安装了网罩，网罩是否符合要求。
3、室内内墙表面及天花的处理是否符合要求。
4、配电柜底座周围、电缆及架空线进出线的管、洞口是否采取了有效的封闭措施。
5、基础有无下沉，房内及电缆沟有无渗水、漏水、积水现象。
6、混泥土基础强度足够，预埋件及预留孔符合设计，预埋件牢固。
7、房内照明是否有效，应急灯、灭火器是否配备足够及有效。
8、有否装设工具箱，工具箱内工具是否配置足够；一次结线模拟图板（包括设备、电房编号）、电柜前的绝缘垫是否配置齐全并合乎要求。
9、电房地基高度是否符合相关规定要求。
5、电缆的固定、弯曲半径、有关距离和单芯电力电缆的金属护层的接线、相序排列等应符合要求。
6、电缆沟内无杂物、无积水，盖板齐全；直埋电缆路径标志应与实际路径相符。路径标志应清晰、牢固、间距适当，并符合相关规定。
7、电缆线路路径的协议文件、设计资料图纸、电缆清册、变更设计的证明文件和竣工图、直埋电缆的统路的敷设位置图、产品说明书、试验记录、合格证件及安装图纸等技术文件，隐蔽工程技术记录、电缆线路原始记录等。
四
接户线
采用电缆的线路
1、户外接火点与供电方案协议是否一致，现场安全警示牌和相关标志是否齐全。
2、电缆规格符合规定，排列应整齐、无机械损伤；电缆标志牌应装设齐全、正确、清晰。
四
接户线
采用电缆的线路
110KV线路验收表格
验收情况
整改情况
5.3.1制造、产品、接线工艺要求：★★
5.3.1.1必须使用产品质量好的端子（如凤凰端子、魏德米勒端子等），不能出现螺丝容易滑牙、压接不紧的情况；
5.3.1.2电流、电压回路的端子必须使用试验端子，CT二次电流回路接线径不能小于2.5mm2，接线的线饵必须采用圆圈型线鼻，不得采用开口叉型，线头与线饵的压接必须上锡，不得虚焊；
5.3.1.17保护屏上的出口压板，如已接入开关的控制回路中，标签上不能写“备用”；即应检查备用压板的两端不带电。
5.3.1.18按南网新要求：每一套主变保护应分别跳主变变高的两组跳闸线圈；220KV开关的两组控制电源应取自两段不同的直流母线。
5.3.1.19对于CT回路、开关控制回路（特别是合、跳闸回路），不能出现先到其他间隔（保护屏、开关柜）转接的情况。例如：#1主变保护屏跳500开关的电缆，拉到#2主变保护屏后再转接到500开关柜（或控制屏）；F1开关的零序CT回路，先拉到F2开关柜后再到小电流接地选线屏的情况。
110KV线路保护应在后台开放切换定值区功能.。
5.3.5.5开关量输入回路检验★★
参照《线路保护检修范本》的要求进行（按全部检验的要求进行）
5.3.5.6模数变换系统检验
5.3.5.6.1模拟量线性度检验：注：该项目如施工人员已做（在交接试验记录中有记录），则可不做。
电流回路线性度：0.1In 0.5In In 2In 5In
参照《线路保护检修范本》第6.2.8.2项的要求进行
5.3.5.7.3交流电压回路断线逻辑检验
参照《线路保护检修范本》第6.2.8.3项的要求进行
5.3.5.8带开关传动检验★★
合上开关，并检查保护屏所有的“备用”压板的两端不带电。用便携式充电机在开关控制回路保险上通入80%的额定直流电压。
110kV关塘变三级验收记录格式
安徽广源电网建设有限公司工程质量验收申请单编号：090616 变电分公司质量科：由我单位施工(安装)的 110kV 关塘变电站工程电气安装调试项目,现已完成二级验收, 根据程序文件规定,特申请进行三级验收。
项目部（章）2009年 6月16日质量检验和试验记录编号：090618返工 / 返修处理记录质量检验和试验报告编号：081231 110kV蜀山产业园变项目部：根据你单位于 2008 年 12 月 25 日提交的110kV蜀山产业园变工程电气安装调试项目验收申请，经检验和试验，判定为优良。
附件（有关检验和试验资料）1、质量检验和试验记录（081227）2、返工返修处理记录（081230）3、4、检验和试验日期： 2008.12.31检验和试验人员：部门负责人：检验部门（章）2008 年 12 月 31 日安徽送变电工程公司工程验收情况报告编号：081231公司质量管理部：根据 110kV蜀山产业园变工程项目部的申请/委托，我单位已按程序有关规定对该工程进行了第三级验收，工程质量符合设计、满足规程规范的要求。
根据公司程序文件的规定，特向你部提交“工程验收情况报告”，请验证/检查。
附件（有关检验和试验资料）：1. 工程质量验收申请单（081225）2 质量检验和试验记录（081227）3. 返工/返修处理记录（081230）4. 质量检验和试验报告（081231）检验和试验日期： 2008年12月31日检验和试验人员：部门负责人：变电分公司质量科（章）2008年 12月 31 日。
110kV云台山升压站电气安装三级自检表
110kV云台山电气设备安装及调试工程
完工三级自检报告
工程名称：华能南华云台山风电项目（）工程电气设备安装
及调试工程
工程专业：变电站电气安装及调试
昆明自动化成套（集团)
2014年5月30日
110kV云台山升压站电气安装工程三级自检报告
110kV云台山升压站电气安装工程三级自查验收表110kV配电装置电气设备安装验收表
验收部位：110kV配电装置(密封组合电气) 编号：01
110kV云台山升压站电气安装工程三级自检验收表
主变压器系统设备安装验收表
验收部位：#1主变编号：02
110kV云台山升压站电气安装工程三级自查验收表
35kV配电装置设备安装验收表
验收部位： 35kV高压配电装置编号：03
110kV云台山升压站电气安装工程三级自查验收表
无功补偿装置安装验收表
验收部位：35kV无功补偿装置（SVG）编号：04
110kV云台山升压站电气安装工程三级自查验收表
站用变及消弧线圈配电装置安装验收表
验收部位：35kV#1站用变及消弧线圈编号：05
站用电配电装置安装验收表
验收部位： kV站用电配电装置编号：06
爱惜、操纵及直流装置安装验收表
验收部位：爱惜、操纵及直流设备编号：07
110kV云台山升压站电气安装工程三级自查验收表
全站电缆安装验收表
验收部位：全站配电装置区域编号：08
110kV云台山升压站电气安装工程三级自查验收表
全站防雷接地验收表
验收部位：全站防雷接地域域编号：09。
三级验收模板
开工时间
完工时间
备注
/
三、综合评价
质量体系及
实施情况
经检查质量管理体系健全、内容完全，在工程施工过程中严格执行了质量管理体系。
主要技术资料检查情况
检查了工程资料报审、验评记录、试验报告等相关资料。作业文件交底、报审及时有效，施工验评记录齐全，可追溯性强。实验记录规范，试验项目齐全，数据合格，满足反措和规程要求。
检查项目
（抽检的各检验批部位）
排管敷设、接地装置、电缆敷设、电力电缆终端、中间接头制作安装、干式变压器安装、配电柜安装、电表箱安装、土建施工、电气试验。
公司级专检
组织及程序
工程完工后，项目部组织了班组自检，施工项目部复检工作。组织专业人员组成立公司级专检小组进行了工程交付使用前、设备投运前的公司级专检，对现场情况进行了现场实地检查，对技术资料进行了核查。
专检负责人：
日期：
公司级专检报告
项目名称：*********
*******（章）
年 月
一、公司级专检简况
项目名称
工程
阶段
竣工验收
时间
检查依据
①工程建设相关的法律、的标准、规范；
③设计文件、设计图纸等技术资料；
④设备的合格证、试验报告等及技术资料；
建设工程相关的合同文件及工程过程文件。
通过査阅现场施工记录(包括复检记录),并与现场实查实测相比较,认为该项目目部施工记录数据准确、真实、可信,反映了工程实际情况。
通过查阅质量管理文件、技术措施等文件资料,认为该项目部质量管理体系运行良好,符合要求,可以从管理上保证工程质量。
公司级专检负责人（签名）年月日
七公司级专检成员名单
序号
最新输电线路工程三级自检验收表
□ □
离GB偏5差02≤33±-203005m附m录 A.0.1~A.0.5
□
符合设计要求
□
符合设计要求
□
符合设计要求
□
数量齐全，规格符合规范要求
□
数量齐全，规格符合设计要求
□
不应小于设计规定
□
两接地体水平距离应不小于 5m，垂直接，接触良好、工艺美观
□
接地装置必须整体镀锌
□□
悬垂线夹安装后绝缘子串垂直地平面，个别情况其顺线路方向与垂直位置
的规位格移、不数应量超过符合5设°，计且要最求大，偏无移值锈不蚀应、超腐过蚀等20现0m象m
□□
紧规密格，、绕数向量与符外合层设铝计股要绞求向，一且致无，裂应纹露、出破线损夹等，痕但迹不超过
□□
10mm，端头回缠绕于线夹内压住
应顺畅与自地然面，垂接直触，良好设，无计过有热特、殊扭要曲求现象时，应空按气设间计隙符要合求规安程装要，求 安装距
监理单位 竣工日期
广东天兴监理工程监理有限公司 2012 年 月 日
500kV 架空电力线路工程
0 km
220kV 架空电力线路工程
0
km
110kV 架空电力线路工程
15.07 km
35kV 架空电力线路工程
0
km
500kV 电力电缆线路工程
0
km
220kV 电力电缆线路工程
0
km
110kV 电力电缆线路工程
对单螺母不小于两螺距， 对双螺母可与螺母相样； 必须加垫片 □
者每端不宜超过两个垫片
立体结构： 水平方向由内向外， 垂直方向由下向上； 平面结构；
顺线路方向由送电侧或统一方向，横线路方向两侧由内向外，
110KV线路验收表格-推荐下载
5.3.1.16 CT 电流端子上的短接螺栓不应接线，否则检修时无法 短接 CT 回路；开关端子箱内的 CT 本体来的三相 CT 的 N400 电 缆和开关端子箱到控制室的一根 N400 电缆不能仅用两个端子联 接，应用三个端子分开两边排好。 5.3.1.17 保护屏上的出口压板，如已接入开关的控制回路中，标 签上不能写“备用”；即应检查备用压板的两端不带电。
线路保护验收记录
验收情况
验收情况
整改情况
整改情况
无法查阅电缆编号； 5.3.1.5 交、直流回路不能共用一根电缆；特别注意主变保护屏 到主变本体端子箱处的电缆中，启动风冷和闭锁有载调压接点回 路为交流回路，不能和其他直流回路共一电缆。 5.3.1.6 不同线径的电缆芯不能压接在同一端子上；同一端子最 多压接不超过两根线头；
序号
以下验收项目为竣工资料验收，验收合格后才具备现场验收条件。
1 竣工图纸（手改版，包括厂家组屏图）
验收项目及内容
2 各类厂家说明书 调试报告（包括保护、CT、开关参数、通讯通道
3 等） 4 正式定值单
验收人员____________________
110kV
以下记录按照《珠海供电局二次设备验收项目及内容（2007 年 3 月版）》整理，目的是提醒现场验收人员按照该规定进行验收， 防止出现错漏项目，提高验收质量。记录以电气间隔为验收单位，部分内容进行了调整。
5.3.1.18 按南网新要求：每一套主变保护应分别跳主变变高的两 组跳闸线圈；220KV 开关的两组控制电源应取自两段不同的直流 母线。 5.3.1.19 对于 CT 回路、开关控制回路（特别是合、跳闸回路）， 不能出现先到其他间隔（保护屏、开关柜）转接的情况。例如： #1 主变保护屏跳 500 开关的电缆，拉到#2 主变保护屏后再转接到 500 开关柜（或控制屏）；F1 开关的零序 CT 回路，先拉到 F2 开 关柜后再到小电流接地选线屏的情况。 5.3.1.20 按《珠海供电局 110kV 和 220kV 变电站直流系统配置 要求及接线方案》的要求，变电站直流系统按两组充电机、两组 蓄电池进行考虑。验收前应将直流母线分列运行，防止出现寄生 回路、接错线的情况，而未能及时发现。要注意对直流馈线屏、 保护屏的直流电源回路的验收要满足《珠海供电局 110kV 和 220kV 变电站直流系统配置要求及接线方案》的要求。 5.3.1.21 110KV 主变的 10KV 侧 CT 绕组至少按 3 组考虑，对于 原 CT 仅为两绕组的主变变低 CT，由于差动、低后备、测控装置、 电度表、10KV 备自投需接入 CT 电流回路，两绕组的 CT 无法满
110kV及以上电缆线路工程土建部分施工单位自检、监理验收项目表二(电缆接头工井、接地箱检修井)
线路名称
建设单位
工程地点
设计单位
监理单位
施工单位
分包单位
项目检查合格请用“√”标示，不合格请用“×”，特殊情况请用文字说明
序号
验收项目
自检结果
备注
1
采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。
2
电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。
3
在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上应装设标志牌。
4
标志牌规格宜统一。标志牌应能防腐，挂装应牢固。
5
电缆规格应符合规定；排列整齐，无机械损伤；标志牌应装设齐全、正确、清晰。
6
电缆的固定、弯曲半径、有关距离和单芯电力电缆的金属护层的接线、相序排列等应符合要求。
7
电缆终端、电缆接头及充油电缆的供油系统应安装牢固，不应有渗漏现象；充油电缆的油压及表计整定值应符合要求。
8
接地应良好；充油电缆及护层保护器的接地电阻应符合设计。
9
电缆终端的相色应正确，电缆支架等的金属部件防腐层应完好。
10
在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料密实封堵
11
在电力电缆接头两侧及相邻电缆2～3m长的区段施加防火涂料或防火包带。
公司检查结果：
验收人员（签字）： 验收时间： 年 月 日
12
并列敷设的电缆，其接头的位置宜相互错开。
13
电缆型号、电压、规格应符合设计。
14
户外终端头安装牢固、清洁
15
电缆包相色标志
16
电缆挂标志牌
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
惠州110kV荃湾变电站电气安装工程三级自检验收表主变压器系统设备安装验收表
保护、控制及直流设备安装验收表
高压配电装置安装验收表
无功补偿装置安装验收表
站用变配电装置安装验收表
惠州110kV荃湾变电站电气安装工程三级自检验收表全站电缆安装验收表
全站防雷接地验收表
通信系统设备安装验收表
惠州110kV荃湾变电站电气安装工程三级自检报告
10
公司级抽检抽检评价：
抽检了本工程十个单位工程除由于主变110kV中性点间隙CT、主变35kV中性点隔离开关及避雷器设备未到货未安装外，其他所属各分部、分项工程的质量控制资料及安全功能检测记录，，资料基本齐全，工程实体（观感）质量良好。
已具备申请竣工验收条件。
公司级负责人：________________
日期：______________ __
1、班组级自检100%
2、项目部抽检50%
3、公司级抽检20%
陕西天龙输变电建设有限公司
施工单位三级质量检查记录工程名称：惠州110kV荃湾变电站
工程专业：电气安装
单位工程名称：通信系统设备安装
施工单位：陕西天龙输变电建设有限公司
自检时间：年月日
变电站工程工程竣工三级自检报告
工程名称：惠州110kV荃湾变电站
工程专业：变电站电气安装
陕西天龙输变电建设有限公司
2012年5月23日。
