无核密度仪简介
无核密度仪检测路面压实度过程控制
无核密度仪检测路面压实度过程控制汇报人：日期:•引言•无核密度仪检测路面压实度原理目录•无核密度仪检测路面压实度过程•无核密度仪检测路面压实度质量控制•无核密度仪检测路面压实度案例分析•无核密度仪检测路面压实度的未来发展目录01引言0102目的和背景无核密度仪检测路面压实度是一种非破坏性、无辐射的检测方法，具有快速、准确、安全等优点。
路面压实度是衡量路面质量的重要指标，直接关系到道路的安全性和使用寿命。
准确的压实度检测有助于减少路面损坏和裂缝，从而降低交通事故的风险。
提高道路安全性通过控制压实度，可以确保路面结构的稳定性和耐久性，延长道路的使用寿命。
延长道路使用寿命无核密度仪检测能够快速获取路面压实度数据，有助于施工过程中的及时调整和优化，提高施工效率。
提高施工效率无核密度仪检测路面压实度的重要性02无核密度仪检测路面压实度原理无核密度仪工作原理无核密度仪是一种非破坏性的密度测量仪器，利用微波或超声波等无核技术进行测量。
通过向被测物体发射微波或超声波，无核密度仪能够检测到被测物体的内部密度分布，并将信号转化为密度值。
无核密度仪具有快速、准确、非破坏性等优点，适用于各种材料的密度测量。
压实度检测通常采用基于密度的测量方法，通过测量路面的密度来判断压实效果。
无核密度仪通过测量路面的密度值，并与标准值进行比较，从而评估路面的压实度是否符合要求。
路面压实度是衡量路面压实效果的指标，直接关系到路面的质量和耐久性。
路面压实度检测原理无核密度仪在路面压实度检测中具有广泛的应用，可以快速准确地检测路面的密度和压实度。
通过无核密度仪的测量结果，可以及时发现路面压实度不足的区域，并采取相应的措施进行补压或调整施工工艺。
无核密度仪的应用不仅提高了路面压实度检测的效率和准确性，还有助于保证路面的质量和安全性。
无核密度仪在路面压实度检测中的应用03无核密度仪检测路面压实度过程仪器校准确保无核密度仪在有效期内，并按照制造商的说明进行校准，确保测量结果的准确性。
复阻抗法土壤无核密度仪-说明书

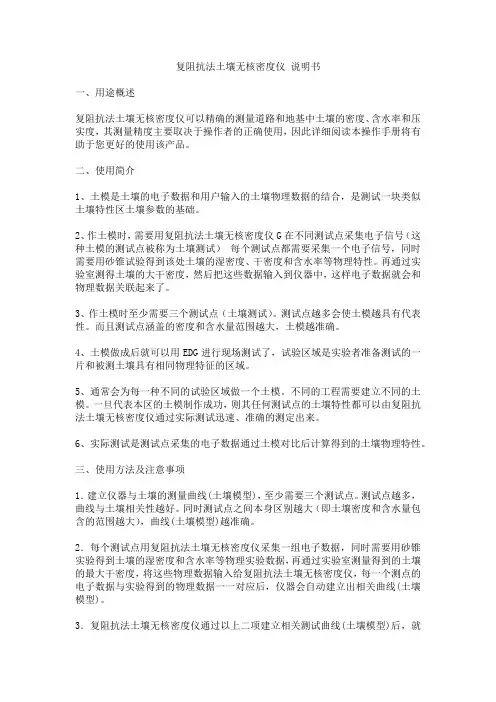

复阻抗法土壤无核密度仪说明书一、用途概述复阻抗法土壤无核密度仪可以精确的测量道路和地基中土壤的密度、含水率和压实度，其测量精度主要取决于操作者的正确使用，因此详细阅读本操作手册将有助于您更好的使用该产品。
二、使用简介1、土模是土壤的电子数据和用户输入的土壤物理数据的结合，是测试一块类似土壤特性区土壤参数的基础。
2、作土模时，需要用复阻抗法土壤无核密度仪G在不同测试点采集电子信号（这种土模的测试点被称为土壤测试）每个测试点都需要采集一个电子信号，同时需要用砂锥试验得到该处土壤的湿密度、干密度和含水率等物理特性。
再通过实验室测得土壤的大干密度，然后把这些数据输入到仪器中，这样电子数据就会和物理数据关联起来了。
3、作土模时至少需要三个测试点（土壤测试）。
测试点越多会使土模越具有代表性。
而且测试点涵盖的密度和含水量范围越大，土模越准确。
4、土模做成后就可以用EDG进行现场测试了，试验区域是实验者准备测试的一片和被测土壤具有相同物理特征的区域。
5、通常会为每一种不同的试验区域做一个土模。
不同的工程需要建立不同的土模。
一旦代表本区的土模制作成功，则其任何测试点的土壤特性都可以由复阻抗法土壤无核密度仪通过实际测试迅速、准确的测定出来。
6、实际测试是测试点采集的电子数据通过土模对比后计算得到的土壤物理特性。
三、使用方法及注意事项1．建立仪器与土壤的测量曲线(土壤模型)，至少需要三个测试点。
测试点越多，曲线与土壤相关性越好。
同时测试点之间本身区别越大（即土壤密度和含水量包含的范围越大），曲线(土壤模型)越准确。
2．每个测试点用复阻抗法土壤无核密度仪采集一组电子数据，同时需要用砂锥实验得到土壤的湿密度和含水率等物理实验数据，再通过实验室测量得到的土壤的最大干密度，将这些物理数据输入给复阻抗法土壤无核密度仪，每一个测点的电子数据与实验得到的物理数据一一对应后，仪器会自动建立出相关曲线(土壤模型)。
3．复阻抗法土壤无核密度仪通过以上二项建立相关测试曲线(土壤模型)后，就可以用复阻抗法土壤无核密度仪测试施工现场的土壤的湿密度、干密度和含水率。
无核密度仪27012701B操作指导
Rev. 1 02/05
Model 2701 & 2701-B
开始 - Model 2701-B
2701B:
开机后， 确认仪器底面干净并将 其放平 ，将2701B安放在箱内的 参考块（测试板）上。按 Ref键, 然后 Start / Enter. 当参考读数完 成后，仪器回到Ready 屏。 选择合适的测试模式 Mode去进行 测试。 输入合适的沥青混合料Target 目 标值 。Gmm (最大理论密度)和/ 或 Gmb (马歇尔l)值输入后，可供 以后调用。
Rev. 1 02/05
Model 2701 & 2701-B
Troxler Electronic Laboratories, Inc.
The leader in construction test equipment
谢 谢！
Rev. 1 02/05
Model 2701 & 2701-B
Rev. 1 02/05
Model 2701 & 2701-B
现场测试 - Model 2701-B
在把2701-B调整到已知的密度值后，密 度测量就变得非常简单且快速。
把仪器放在参考块上。 确认采用合适的测试模式。 找一个光滑的地方，确保仪器同沥青面 层很好地接触。 安置好仪器后，<Enter/ Start>键。在连 续（ Continuous）模式下，测试结果见 下一张幻灯，测试结果以一秒钟一次的 速度更新。在平均（ Averaging）和离 析（ Segregation）模式中，测试结果 见下一张幻灯，操作员必须按 <Enter/ Start>键，开始读数，按 <Esc> 键结束 读数，按 <Store>键将测试结果存入仪器 的内存。
碾压混凝土无核密度仪

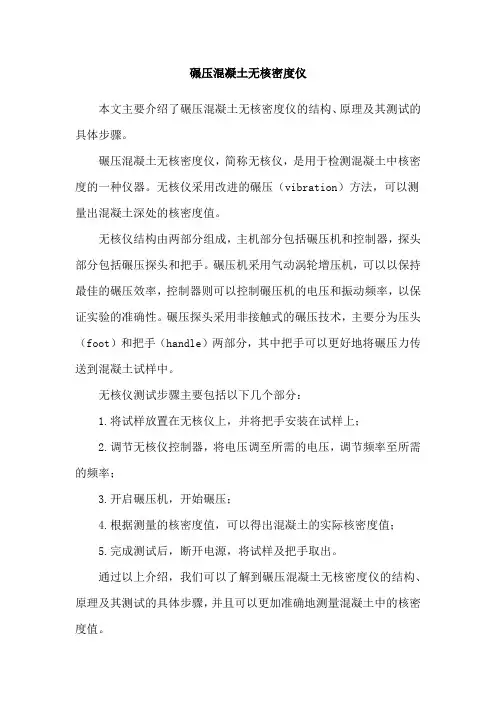

碾压混凝土无核密度仪
本文主要介绍了碾压混凝土无核密度仪的结构、原理及其测试的具体步骤。
碾压混凝土无核密度仪，简称无核仪，是用于检测混凝土中核密度的一种仪器。
无核仪采用改进的碾压（vibration）方法，可以测量出混凝土深处的核密度值。
无核仪结构由两部分组成，主机部分包括碾压机和控制器，探头部分包括碾压探头和把手。
碾压机采用气动涡轮增压机，可以以保持最佳的碾压效率，控制器则可以控制碾压机的电压和振动频率，以保证实验的准确性。
碾压探头采用非接触式的碾压技术，主要分为压头（foot）和把手（handle）两部分，其中把手可以更好地将碾压力传送到混凝土试样中。
无核仪测试步骤主要包括以下几个部分：
1.将试样放置在无核仪上，并将把手安装在试样上；
2.调节无核仪控制器，将电压调至所需的电压，调节频率至所需的频率；
3.开启碾压机，开始碾压；
4.根据测量的核密度值，可以得出混凝土的实际核密度值；
5.完成测试后，断开电源，将试样及把手取出。
通过以上介绍，我们可以了解到碾压混凝土无核密度仪的结构、原理及其测试的具体步骤，并且可以更加准确地测量混凝土中的核密度值。
无核密度仪检测路面压实度过程控制
技术优缺点分析
• 精度较高，能够准确反映路面的压实度情况。
技术优缺点分析
缺点
• 对于不同类型的路面，可能需要建立不同的测量模型 ，通用性相对较差。
• 受路面材料、温度、湿度等因素影响较大，需要进行 相应的校正和补偿。
• 高成本及高维护费用：相比传统检测方法，无核密度 仪的成本及维护费用较高。
03
质量控制方法
按照厂家推荐的校准周期，使用标准物质对无核密度仪 进行校准，确保检测结果的准确性。
制定详细的操作手册，确保操作人员按照统一的标准进 行样品处理、仪器设置和数据记录等步骤，减少人为误
差。
方法一：定期校准仪器 方法二：规范操作流程
改进措施与建议
措施一：加强人员培训 定期对操作人员进行培训和考核，提高其操作技能和熟练度，确保检测过程的高效和准确。
报告编制
根据检测结果和分析，编制路面压实度检测报告。报告应 包括检测数据、统计指标、分析结果及改进建议等内容， 为相关部门提供决策依据。
04
质量控制与改进措施
常见问题及原因分析
问题一
检测结果偏差大
原因分析
可能是由于仪器校准不准确、操作不规范或样品处理不当等原因导致的。
问题二
检测效率低下
原因分析
可能是由于操作人员熟练度不足、仪器故障或外部环境干扰等原因造成的。
• 提高效率：优化检测过程控制，可以减少不必要的重复操作，提高检测 效率，满足道路建设项目的进度要求。
• 通过以上对无核密度仪、路面压实度及其检测过程控制的详细介绍，我 们可以理解为何要确保检测过程的准确性、标准化和高效率。在接下来 的文章中，我们将继续探讨无核密度仪检测路面压实度的具体操作流程 、注意事项及数据处理等方面的内容。
无核密度仪检测路面压实度过程控制
准备工作
检查仪器设备
在开始检测前，需要对无核密 度仪进行检查，确保设备能够
正常工作。
确定检测位置
根据道路施工图纸，确定需要检测 的路面位置。
清理检测区域
在检测前，需要清理检测区域内的 杂物、灰尘等，确保路面平整、干 净。
现场检测步骤
设置仪器参数
根据不同的路面材料和施工工艺，需要设置 不同的仪器参数。
3. 无核密度仪在检测 过程中会产生一定的 误差和不确定性，需 要进一步研究和提高 检测精度。
4. 在未来研究中，可 以进一步拓展无核密 度仪在路面材料和施 工工艺优化方面的应 用，提高路面的耐久 性和性能。
07
参考文献
参考文献
徐培华，陈荣生. 无核密度仪在 路面压实度检测中的应用[J]. 筑 路机械与施工机械化， 2001(03):4-6.
02
无核密度仪检测原理及特 点
无核密度仪检测原理
路面压实度检测是利用无核密度仪对路面材料进行非破坏性的密度测量，以评估路 面的密实程度和施工质量。
无核密度仪采用先进的数字信号处理技术和传感器技术，能够准确地测量路面的密 度，并输出密度的数字读数。
测量时，无核密度仪通过发射电磁波或超声波到路面材料中，并接收反射回来的信 号，根据信号的传播时间和反射回来的信号强度计算路面的密度。
无核密度仪检测优势
01
02
03
实时监测
无核密度仪能够实时监测 路面的压实度，及时发现 施工问题，确保施工质量 。
自动化程度高
无核密度仪采用自动化技 术，能够减少人为因素的 影响，提高测量准确性和 可靠性。
可重复性好
无核密度仪的测量结果具 有很好的可重复性，有利 于对不同施工路段进行比 较和评估。
无核密度仪在土石回填压实度质量检测中的应用
无核密度仪在土石回填压实度质量检测中的应用【摘要】本文介绍了无核密度仪在土石回填压实度质量检测中原理及方法，通过对无核密度仪在某城镇搬迁新址中应用的分析，进一步证明了无核密度仪在土石回填压实度检测中应用的可行性。
【关键词】大型场平工程；无核子密度仪；压实密度；质量检测某城镇地处山区，地形地貌非常复杂。
因受到暴雨、泥石流、山体滑坡等地质灾害严重，所以就需要在周边选择合适的地方进行重建。
但是这些重建地区大都是河谷，在重建之前需要对该地区进行回填、压实、平整。
场地的压实平整工程是整个重建工程的关键点。
为了新建场址能够满足房屋等基础设施建设回填碾压过程中必须对回填土石料压实密度进行检测。
1 检测原理及检测方法PDA掌上电脑及基本MDI主机(MD一2020)这两个部分是MDI无核密度仪的主要构成部分，MDI无核密度仪的工作原理是利用脉冲发生器发出阶梯式的电磁脉冲，将电磁脉冲打入土壤的四跟金属钢针之后所收集处理电压信号，通过对计算获得土壤的电介质常数、土体的电导率值，利用专门的计算机软件处理之前所采集到电压信号，通过专门的计算机软件依据参数计算出所检测土壤的密度及湿度，最后在PDA掌上电脑上显示出来。
ASTM（美国材料和试验学会的标准测试法）中明确规定了有“两步法”和“一步法”这两种检测方式。
所谓的两步测试法，指的是先使用无核密度仪分别检测现场土及现场压实土的电介质常数，在检测现场使用无核密度仪将电介质常熟确定出来，然后对现场需检测的土壤进行采样，在击实模里面进行压实。
确定击实模里面标本土壤的湿度，依据的是已知模的体积、毛重，再加上击实模内的毛重，然后用MDI密度仪测量击实模内土壤的电介质。
击实模内的待测土含水率主要根据湿度含量、电介质常数、土壤密度这三个数据之间相联关系确定的。
击实模内的水含量一般都是不同于现场的水含量的，从击实模内的土壤密度这个数据可以得出现场待测土的密度，而电介质常数则是根据现场检测及击实模内得出的。
土壤无核密度仪的技术参数介绍如下
土壤无核密度仪的技术参数介绍如下所谓土壤无核密度仪，是一种运用杆式测量原理制成的专门用于土壤表层密度测量仪器。
主要用于土壤物理性质测量和土壤质地分类、土的水分含量及干重测量、以及土质结构的研究等。
第一部分：仪器参数1.1 测量范围一般的土壤无核密度仪的测量范围在0.5g/cm³-1.8g/cm³之间。
1.2 测量精度在土壤表层密度测量方面，精确度需要达到0.01g/cm³左右，所以仪器的测量精度在0.01g/cm³以下。
1.3 仪器分辨率分辨率指仪器能够显示的最小单位，在一般的土壤无核密度仪中分辨率一般是0.01g/cm³以下。
1.4 测量深度一般情况下，土壤无核密度仪的测量深度为30cm左右，如果需要测量深度更深的地方，需要使用其他型号的仪器。
1.5 测量方式仪器的测量方式一般有两种：ABCD法和Level-Line法，其中ABCD法用于实验室系列研究，Level-Line法则适用于外场的土壤测量。
1.6 仪器外形一般的土壤无核密度仪分为两部分，仪器本体和测量棒，仪器本体一般是指仪器外壳和控制系统，测量棒一般是指仪器用于插入土层的探头部分。
第二部分：使用方法2.1 仪器校准在使用前需要进行校准，校准方法一般是指仪器提供的标准称量物进行加权，调整仪器读数，以保证测量的准确性。
2.2 测量储存使用完毕后，需要将实验数据储存好，可以保存在电脑上，或者将数据导出成表格等格式。
2.3 使用场景土壤无核密度仪适用于土质较为均匀的场合下使用，对于含有较多石块和树根的土壤需要特别注意。
第三部分：其他注意事项3.1 人员安全在使用仪器时，必须保证人员安全，特别是在进行室外测量时，需要防止仪器本体被暴晒，以及避免仪器探头部分对人体造成伤害。
3.2 保养维护在使用土壤无核密度仪期间，需进行定期的保养维护，以延长仪器寿命和保证仪器的测量准确性，检查仪器电池、仪器电源适配器、测量棒有无损坏等。
采用无核密度仪检测强夯地基压实度的方法研究
采用无核密度仪检测强夯地基压实度的方法研究发布时间：2023-02-22T08:16:01.322Z 来源：《工程管理前沿》2022年19期作者：韦东奇[导读] 非核密度计是美国Trans Tech首次发明的，韦东奇柳州城市职业学院广西壮族自治区柳州市 545036摘要：非核密度计是美国Trans Tech首次发明的，但第一代非核密度探测深度小于或等于3厘米，受环境因素影响很大，探测精度较低，经过几代的开发和改进非核密度计通过测量材料本身的导电特性来测量压力，因此受到许多因素的影响，例如材料的内部特性、表面特性、温度和湿度。
在此基础上，下文讨论了用非核密度计探测高压实地基的密实性的方法，供参考。
关键词：无核密度仪检测；强夯地基压实度；方法研究引言密实度是沥青路面施工技术和施工质量评价的关键指标，良好的密实度可以保证良好的使用性能。
现场路面密实度主要是通过取样方法进行评估的，这种方法要求在探测位置钻一个直径约100毫米的岩心岩心岩心岩心岩心岩心岩心岩心岩心，造成一定程度的路面损坏，因此不可能进行大规模取样和评估。
1检测设备及检测方法简介非核穿透仪是一套探测仪器，与核密度仪不同，核密度仪不使用同位素源测量土工材料的密度，而是使用电磁表面接触装置测量土壤中电磁场的变化。
目前，检测方法主要用于测量沥青混凝土路面各层混合料的压力，具有速度、经济性和无损性等特点，得到了业界的广泛好评。
非核密度计主要由中央单元和四个探测器组成，其原理是通过脉冲发生器发射电磁脉冲，通过收集四个探测器之间的时间和电压信号，通过数据处理获得地体的电常数和地体电导率并使用随设备提供的软件计算检测到的土体的含水量和密度。
现场检测前，应校准设备，具体步骤如下:①将非核仪器置于测量点，分别沿感应板和仪器绘制两个同心圆，分别在60、120、240和240位置绘制与感应板大小相同的四个圆②将非核仪器校准值设置为0，分别测量上述五个位置圆的密度，取五个点的平均值作为该点的代表性值；③对五个位置的中心圆取样，根据道路土工试验规程(JTG3430-2020)的相关规定测量土壤体积，并与步骤2中非核光谱仪测量的代表性值进行比较，得出差，取平均值。
探讨压实度检测中无核密度仪技术
探讨压实度检测中无核密度仪技术引言压实度直接影响着沥青路面的使用质量，是路面质量检验评定标准中的关键项目。
土石混填路基的强度和稳定性，对高速公路的使用性能和使用寿命会产生直接影响，因此必须做好土石混填路基的压实度检测工作。
对于公路路基的压实度检测方法虽然并没有一个具体的规定和制度去落实，但是在世界应用中还是有不少比较成熟的检测方法来对公路土石混填路基的压实度进行一个检测。
目前比较常用的方法有核子密度仪检测法、无核密度仪检测法还有钻芯检测法等等，这几种检测方法都各具特点。
在保证测量准确度的前提下，如何有效的提高测量效率以方便工程应用越来越重要。
本文将对无核密度仪在压实度检测中的应用做一个简单的分析和探讨。
一、无核密度仪简介无核密度仪的分类主要有两种，一种是土壤无核仪，另一种是沥青无核仪。
土壤无核密度仪主要是针对土壤介质，比如公路路基、水利水电工程、铁路基础、建筑地基等等，应用甚是广泛。
当然产品也有几种，例如MDI、EDG、SDG等，但产品亦有差别。
其中MDI的产品最为理想，该仪器最新采用时域反射（TDR），目前唯一符合美国行业标准的无核仪，掌上电脑PDA操作高配华丽，较高的发射频率另数据更加接近实际值，也另仿造者望而怯步。
EDG和SDG的产品则为低频，数据极不稳定，且非常依赖标定值，配置简单陈旧。
我曾看过武警水电的季建兵老师关于MDI无核密度仪试验初探，内容肯定了MDI无核密度仪在试验检测方面的应用，简要说明了水利水电工程土方填筑压实度的检测方法。
沥青无核仪主要测试对象为沥青路面，应用范围公路路面，市政检测，工程监督等等，其产品有2701B、PQI等等。
2701B本身带有标定装置，但是测试深度较浅，约5cm多；PQI本身無标定，需另购买，但测试较深。
两者原理大致相同，利用发射的电磁波在材料中的能量吸收和损耗来检测材料的密度。
沥青混合料的组成成分、沥青、集料、空气和水都有不同的介电常数。
如果沥青混合料被碾压（即密度增加），混合料中各种成分的相互比例发生变化，材料总的介电常数发生变化，从而对电磁波的能量吸收的能力产生变化。
土壤无核密度仪的工作原理是怎样的
土壤无核密度仪的工作原理是怎样的土壤无核密度仪是一种专门用于测量土壤的密度和含水量的设备，它采用了现代化的无核技术，不需要使用放射性物质，相比传统的核密度仪更加安全、方便。
工作原理在了解土壤无核密度仪的工作原理前，先介绍一下密度和含水量的概念。
密度是物体单位体积的质量，单位为千克/立方米，通常用符号ρ表示。
由于土壤中的颗粒排列不一，密度也存在差异，因此需要用土壤密度来表示，单位为克/立方厘米。
含水量是比重，表示单位土壤中含有的水的占比。
含水量随土壤的压实度和质地不同而变化，即含水量与土壤的密度有关。
土壤无核密度仪的原理是利用射线穿透土壤产生的散射、吸收作用来测量土壤的密度和含水量。
具体的工作过程分为以下三个步骤：第一步：源体发射土壤无核密度仪中主要有两个部分，分别是源体和探头。
源体是一种放射性物质，一般使用锶-90或钴-60。
当选定的源体发射一定的能量时，能量就会以射线的形式向外散发。
第二步：射线侵入土壤由于土壤中存在不同密度、不同含水量的微小颗粒，当射线穿过土层时会发生散射，不同密度的颗粒会抵消部分射线，而不同含水量的颗粒会吸收部分射线。
这样，射线在穿过土壤时的强度就会发生变化。
第三步：探头接收弱射线信号探头是土壤无核密度仪中的另一个关键部件，它用于检测射线经过土壤后剩余的弱电信号。
探头将接收到的信号传送给计算机进行处理，计算机根据信号的变化来计算出土壤的密度和含水量。
总结土壤无核密度仪采用了现代化的无核技术，不需要使用放射性物质，操作更加安全、方便。
其工作原理是通过射线的散射和吸收作用来测量土壤的密度和含水量。
通过了解土壤无核密度仪的工作原理，可以更好地理解其使用过程，从而更加准确地测量土壤的密度和含水量，为科学无害的使用耕地和水源提供保障。
碾压混凝土无核密度仪
碾压混凝土无核密度仪碾压混凝土无核密度仪是一种用于测量混凝土密度的仪器。
它是一种非破坏性测试方法，可以在不破坏混凝土结构的情况下，准确地测量混凝土的密度。
这种仪器广泛应用于建筑、道路、桥梁等工程领域，可以帮助工程师和建筑师更好地了解混凝土的质量和性能。
碾压混凝土无核密度仪的工作原理是利用碾压力和振动力来测量混凝土的密度。
它包括一个碾压轮和一个振动器，碾压轮可以在混凝土表面滚动，振动器可以在混凝土中产生振动。
当碾压轮和振动器同时作用于混凝土时，混凝土中的颗粒会被压缩和振动，从而改变混凝土的密度。
通过测量碾压轮和振动器的力量和混凝土的反弹高度，可以计算出混凝土的密度。
碾压混凝土无核密度仪的优点是非常明显的。
首先，它可以在不破坏混凝土结构的情况下进行测试，因此可以避免对混凝土结构的损坏。
其次，它可以快速、准确地测量混凝土的密度，因此可以帮助工程师和建筑师更好地了解混凝土的质量和性能。
此外，它还可以在不同的混凝土结构中进行测试，包括混凝土墙、混凝土地板、混凝土桥梁等。
然而，碾压混凝土无核密度仪也存在一些缺点。
首先，它需要一定的技术和经验才能正确地使用。
其次，它只能测量混凝土的密度，不能测量其他性能指标，如强度、抗压性等。
最后，它的价格相对较高，对于一些小型工程来说可能不太实用。
在使用碾压混凝土无核密度仪时，需要注意一些事项。
首先，需要选择合适的测试位置，避免测试位置受到其他因素的影响，如阳光、风、水等。
其次，需要正确地操作仪器，包括调整碾压轮和振动器的力量、选择合适的测试时间等。
最后，需要正确地解读测试结果，包括计算混凝土的密度、比较测试结果等。
碾压混凝土无核密度仪是一种非常有用的工具，可以帮助工程师和建筑师更好地了解混凝土的质量和性能。
虽然它存在一些缺点，但是在正确地使用和操作下，它可以为工程和建筑领域带来很多好处。
无核密度仪原理
无核密度仪原理嘿，咱聊聊无核密度仪这神奇的玩意儿呗！这东西可牛啦！无核密度仪就像一个超级侦探，专门探测材料的密度。
你想想，要是没有它，咱咋知道那些材料到底够不够结实呢？它就像一个神秘的小助手，默默地为我们解决难题。
这无核密度仪到底咋工作的呢？其实啊，它靠的是一种特别的魔法。
它会发出一些神奇的信号，这些信号就像一群小精灵，钻进材料里面去探个究竟。
然后，无核密度仪就像一个聪明的大脑，根据接收到的信号来分析材料的密度。
你说这神奇不神奇？就好像它有一双透视眼，能看穿材料的内部。
这可比那些老办法厉害多啦！以前人们得用锤子敲敲打打，或者挖个洞看看，多麻烦呀！现在有了无核密度仪，一下子就搞定了。
无核密度仪还特别方便呢！它小小的身材，却有着大大的能量。
你可以拿着它到处走，随时随地进行检测。
不管是在工地上、马路上，还是在实验室里，它都能发挥作用。
这就像一个随身带着的小工具，随时为你服务。
而且啊，无核密度仪还很准确呢！它不会被外界的因素干扰，就像一个坚定的卫士，坚守着自己的岗位。
不管是刮风下雨，还是烈日炎炎，它都能给出准确的结果。
这可太重要啦！要是结果不准确，那可就麻烦大了。
你想想，要是建筑材料的密度不准确，那房子盖起来能结实吗？肯定不行啊！所以无核密度仪就像一个质量把关人，确保每一个材料都符合要求。
无核密度仪在很多领域都能派上大用场呢！比如在道路建设中，它可以检测路面的密度，确保道路的质量。
在建筑工程中，它可以检测混凝土的密度，保证建筑物的安全。
这就像一个万能的小助手，哪里需要就去哪里。
总之，无核密度仪是一个非常神奇的工具。
它用自己独特的方式，为我们的生活和工作带来了很多便利。
我的观点是，无核密度仪是科技的杰作，为我们的世界增添了一份精彩。
无核密度仪校验方法
无核密度仪校验方法
1、概述
无核密度仪可用于检测铺筑完工的沥青路面、现场沥青混合料铺筑层密度及快速检查混合料的离析。
2、技术要求
目测仪器外观是否整洁干净；
探测深度：≥4.0cm;
操作环境温度：0～70℃；
3、方法
选择测量场地，先用无核密度仪标明测量点，用五点法（即所钻试样圆心垂直两直径与试件外圆的4个交点）测得的平均值作为试件无核密度仪的实测值。
再用钻芯机钻取试件，然后用表干法或蜡封法对试件进行试验。
4、比对
用无核密度仪所测得的值与取样测得的值进行比对，并进行修正值设置。
要求同结构层的密度误差为±10kg/m3。
5、比对仪器
浸水天平0-5100g；精度：0.1g。
6、校验结果的处理和判定
如一次试验不合格，可再复测几次，以复测的检测结果为评定结果。
7、校验周期：
经本方法比对合格的无核密度仪校验周期为一年。
8、附录
无核密度仪校验记录。
9、校验方法的编写依据
《公路路基路面现场测试规程》JTGE60-2008。
无核密度仪记录。
无核密度仪在沥青路面施工质量控制中的应用
图 ２ 标定 区域示意 图
对通 平 高速 Ｓ ＭＡ一 １ ３沥青 路面上 面层 进行 了调
３ Ｐ Ｑ Ｉ 在 沥青路 面质 量控 制 中的应
用
３ ． １ Ｐ ＱＩ在 Ｓ ＭＡ－ １ ３沥 青玛蹄 脂 沥 青 混合 料 面层
密度 （ 压 实度 ）中的应 用
０ 引 言
沥青玛蹄脂碎 石混合料 （ ｓ ｔ ｏ ｎ ｅ ｍ ａ ｔ ｒ ｉ ｘ ａ ｓ ｐ ｈ ａ ｌ ｔ ， 简 称Ｓ Ｍ Ａ ） 是一种 由沥青、 纤维稳定剂 、 矿粉及少量细 集料组成的沥青玛蹄脂结合料填充间断级配的粗骨 料骨架间隙而组 成的沥青混合料。Ｓ Ｍ Ａ常被使用 在 沥青路 面上 面层 的设 计 和施工 。 由于要保证 沥青
图１ 无核 密度 仪 的原 理 图
的一个重要发展方 向。近些年来 已经广泛用于沥青 路面的施工质量管理。无核密度仪（ Ｐ Ｑ Ｉ ） 是一种沥
青 面层 施工 过程 压 实 度控 制 、 均 匀 性 及离 析 判 定 的 重 要 工具 ， 本 文 介 绍无 核 密 度仪 （ Ｐ Ｑ Ｉ ） 的原 理 以及
染 的区域 ， 面积为 １ ５ ０ ｃ ｍ ｘ ７ ５ ｃ ｍ， 把 这个 区域划 分
为 ５个 圆 ， 如 图 ２所 示 。把 Ｐ Ｑ １ 分别 放 在 指 定 区域
的 ５个 圆的位置 ， 一传感 器 的盘子 的 圆圈作为 引导 ， 在 不接触 仪器 的情 况 下 ， 分别 测 量 每个 圆圈 的 ５个
第３ ９卷第 １ 期 ２ ０ １ ３年 ３月
湖
南
交
通
科
技
Ｖｏ １ ． ３ ９ Ｎｏ． １ Ｍａ ｒ ． ２ Ｏｌ ３
无核密度仪在沥青路面离析无损检测中的应用
测原 理是 向被 检测 材 料 中发射 电磁 波 ， 电磁 波 在 材 料 中传播 时 ， 能量 发 生吸 收和损 耗 ， 其 材料 对 电磁波
明无核密度仪能用于 Ａ ２ 粒径沥青 面层密度测 Ｃ一 ５ 定， 钻芯取样密度和无核密度仪测定密度有较好 的 相关性。基于此 ， 人依托工程项 目对无核密度仪 本
Ｋ ｙｗ ｒｓ Ｆ ｅ ｏ ｄ ＷＤ （ ａ ｉｇｗ ｉ ｔ ｅ ｅ ｔ ｅｅ） Ｃ ｍ ｎ ｃｎ ｒ ｅｐ ｖｍ ｎ ； ｒａ ａｅ Ｍａ ｔ ａ ｃ ｅ — Ｆ ｌｎ ｅ ｈ ｆ ｃ ｍ ｔ ； ｅ ｅ ｔ ｏ ｃｅ ａｅ ｅ ｔ Ｂｅｋ ｇ ； ｉ ｅ ｎ ｅｍ ａ ｌ ｇ ｄｌ ｏ ｒ ｔ ｎｎ
容量的标定方 法进行 了比较分析 ， 明 了提 高测定样 本容 量标定 的无核 密度仪 用于 Ｓ ｐｒａｅ一２ 证 ｕｅｐｖ ５型 沥青混凝 土
面层 密度测定是 可行和 可靠的。同时， 基于密度差的 离析 判别标 准 ， 采用 无核 密度 仪评价 沥青混 凝土路 面 内部施 工 离析 ， 并提 出了控 制施工 离析的建议措施。
沥青混 合料 的离 析程 度严重 的沥青面层 ， 沥 青混合料分布不均匀 ， 隙率较大， 孔 沥青含量小 ， 故 其密度较小 ， 而均匀的沥青面层密度相对较大。 国 内部分 学 者 研 究 表 明 ： 核 密度 仪 用 于 ＡＣ一２ 无 ０及 其 以下粒 径 沥青 面层 的密 度 测定 结果 可信 度 高 ， 方
料 的电介 常数 ， 这个 环 状 的 电容 由感 应 板 和 材 料 组 成 ， 中沥 青路 面密 度 和材 料 的 介 电 常数 是 成 比例 其
［］ ２ 周绪利 ， 路 基路 面 检测 技术 ［ ． 京： 民交 通 出 版社 ， 等． Ｍ］ 北 人
无核密度仪工作原理和标定方法
沥青路面无核密度仪工作原理和标定方法
无核密度仪工作原理（如图1）所示，根据沥青路面材料的密度与介电常数之间存在一定的比例关系，通过感应板产生探测磁场来测试压实沥青混合料的介电常数，然后利用电子部件将场信号转换成密度读。
在无核密度仪的设置菜单中输入所测试路面材料的标准密度（即最大理论密度或室内马歇尔密度），即可在无核密度仪显示屏上直接获得相应的压实度读数，并可测得表面温度和湿度，同时，无核密度仪通过调整电磁波强度来改变穿透深度，从而合理地进行不同厚度不同级配类型沥青混合料压实度的检测。
因此，无核密度仪具有快速、精度高和携带方便等优点。
图l 无核密度仪工作原理示意图
为了保证无核密度仪测出的密度与压实沥青混合料的密度一致，在测试不同沥青混合料之前需对无核密度仪进行标定，以得到相应的标定值。
具体的标定方法为：
1)在干燥的压实沥青混合料表面选择1块干燥而没有污染的长方形区域(150 cmX75 cm)，用粉笔绕无核密度仪感应板画5个圆（如图2所示）。
图2标定测点选择
2)把无核密度仪放在沥青路面上的第一个位置，用粉笔沿着无核密度仪周围画一个圆，在圆上标记出5个点（如图3所示），然后用无核密度仪测出这5个点的密度（此时标定值为0），相应的平均值为第1个圆的密度平均值。
以此类推，直到图2中5个圆全部测完．
3)从图2中每个圆心处钻取芯样，用表干法测9试5个芯样的毛体积密度。
图3 测点无核密度仪测试布置
4)用毛体积密度减去对应圆的无核密度仪密度平均值，得到5个差值，取其平均值作为标定值，然后将标定值储存于无核密度仪中，以进行现场快速检测。
无核密度仪——精选推荐
PaveTrack TM Plus无核密度仪 用于沥青路面品质控制的无核电磁传感设备型号2701 2701B 2701 2701B现在密度仪技术的潮流领导者提供一种能快速测量沥青路面的无核密度仪，初始的PaveTracker TM和新型的 PaveTracker TM plus是唯一真正的快速QC测量装备，用于测量离析、低密度和整体密度。
PaveTracker TM plus是测量沥青路面的轻重量的电磁传感装备，用于测量沥青路面的均匀性和相对密度，当仪器放在沥青面层上，测量实际上瞬时完成的。
通过PaveTracker，沥青路面的不均匀性、离析和低密度区是很容易发现的，这样有利于操作者在路修完前去解决问题。
技术：PaveTracker使用的测量路面的传感技术相应于每单位体积的化学成分变化，对沥青路面来说相对单一，介电性能随沥青材料的压实单调的增加。
沥青材料的介电性能包含混合物中沥青、集料和孔隙率的混合化学性能，当沥青材料被压实时，孔隙率减小，既然空气相对于其他成分有很低的介电性能，随着沥青材料密度的变化，这种改变是有影响的，此外沥青混合物的不均匀性也有同样的影响，可用来指示沥青材料的离析。
相对于其他方法，PaveTracker是更精细更精确的野外沥青路面品质控制仪器。
* 测量面在传感器下面直接测量，没有不可见的路面材料的盲点* 对温度和湿度的改变无须校正系数，先进的专利技术使仪器对外部的影响很迟钝，一些竞争设备需要使用这些校正系数，这些校正系数能影响结果的可靠性* PaveTracker的传感器尺寸和设计允许它直接放在6英寸旋转压实试样上测量，用来调节测量结果和特定沥青材料吻合竞争宣言：事实上PaveTracker和PaveTracker plus测量的最大深度是3.175cm，不要让那些未经证实的竞争宣言愚弄你！尽管一些路面品质控制设备在设置菜单里允许操作者输入测量厚度，但这仅仅是一种原始的记录保持，研究显示这种技术不能测量这些深度，在地层和顶层，电磁传感器显示没有任何的区别。
无核密度仪在控制路面碾压方式中的研究
电磁 波 发射 器 、一 个 隔离 环 和 一 个 电 磁 波接 收器
（ 图 １ 。其 检测 原 理 是 向被 检 测 材 料 中发 射 电 见 ）
磁波 ， 电磁 波 是 指 电场 和磁 场 相互 作 用 ， 动 而产 振
生 的波 动 ， 放 射 线 、 、 是 光 电波 的 总 称 。 电磁 波 在 材 料 中传播 时 ， 能量 发 生 吸 收 和损 耗 ， 料 对 电 其 材 磁 波 能 量 的 吸 收 和 损 耗 取 决 于 材 料 的 介 电常 数 。 介 电常数 是 指 物 质 保 持 电荷 的能 力 。 沥 青 混 合 料 的 各 种 组 成 成 分 中 ，如 沥 青 、 集
经 过 标 定 ，Ｑ Ｐ Ｉ可 提 供 准 确 可 靠 的 沥 青 面
合料被碾压（ 即密度增加 ）混合料中各种成分的排 ， 列方 式 发生 变化 ，材 料 总 的介 电常 数发 生 变化 ， 从 而对 电磁 波 的能 量 吸收 的能 力产 生变 化 。 电磁 密度 仪通 过检 测 电磁 波能 量 的吸 收 和损耗 的程度 ， 反 来 映材 料 的密度 变 化 。Ｐ Ｉ Ｑ 主要 测试 新铺 沥青 路 面材 料 的密度 （ 青路 面结 构 层 的上 、 、 面层 ）测 试 沥 中 下 ， 沥青 面层 厚度 范 围一般 为 ２ ．～ ５ ． ｍ。 ５４ １ ２４ｍ
图 １ Ｐ 工 作 示 意 图 ＱＩ
在实验室里进行密度测定 ，而且是碾 压后进行 的 测 试 ，无 法 现 场 模拟 每 遍 碾 压 与压 实 度 的 曲线 关 系 ， 现 场 压 实度 控 制 没 有 实 际意 义 ， 对 而采 用 核 子 密 度仪 又 会 因 向路 面发 射 射 线影 响工 作 人 员 的 健 康 安 全 。 因 此 近 年 来 ，无 核 密 度 仪 （ａｅ ｅｔ Ｐ ｖｍ ｎ Ｑ ａｔ Ｉｄｃｔ ， 写 为 Ｐ Ｉ作 为 一 种 无 放 射 源 ｕｌｙ ｎｉ ｏ 简 ｉ ａｒ Ｑ） 的无 损 检 测 设备 也 逐 渐 应 用 于道 路 施 工检 测 中 。 无 核 密 度仪 （ Ｑ ）能 在现 场 方 便 、 速 、 时 ＰＩ， 快 实 地 检测 沥 青 面层 施 工 碾 压 后 的压 实 度 和 密 度 。本 次 研 究 便 是 依 托 某 跨 海 连路 大 桥 桥 面铺 装 工 程 ， 采用 无 核 密 度仪 检 测 路 面碾 压 时 的密 度 ，尝试 以 此控 制 压 实 度 ， 出合 理 的碾 压 工艺 。 提
