高低压配电房验收标准[详]

. ... ..

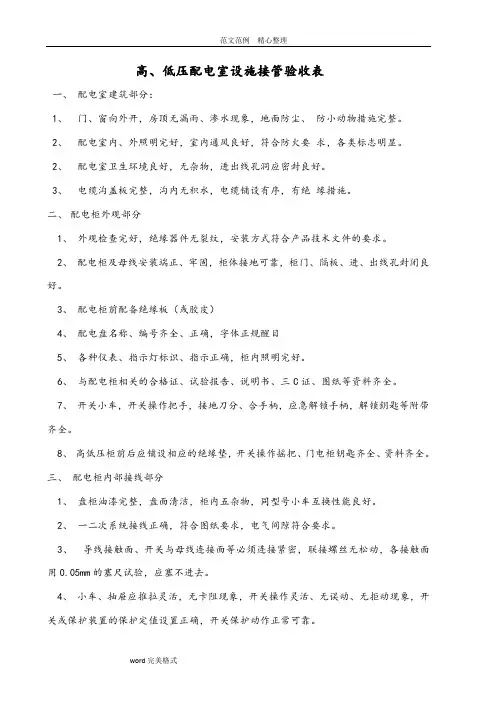

高、低压配电室设施接管验收表

一、配电室建筑部分：

1、门、窗向外开，房顶无漏雨、渗水现象，地面防尘、防小动物措施完整。

2、配电室、外照明完好，室通风良好，符合防火要求，各类标志明显。

2、配电室卫生环境良好，无杂物，进出线孔洞应密封良好。

3、电缆沟盖板完整，沟无积水，电缆铺设有序，有绝缘措施。

二、配电柜外观部分

1、外观检查完好，绝缘器件无裂纹，安装方式符合产品技术文件的要求。

2、配电柜及母线安装端正、牢固，柜体接地可靠，柜门、隔板、进、出线孔封闭良好。

3、配电柜前配备绝缘板（或胶皮）

4、配电盘名称、编号齐全、正确，字体正规醒目

5、各种仪表、指示灯标识、指示正确，柜照明完好。

6、与配电柜相关的合格证、试验报告、说明书、三C证、图纸等资料齐全。

7、开关小车，开关操作把手，接地刀分、合手柄，应急解锁手柄，解锁鈅匙等附带齐全。

8、高低压柜前后应铺设相应的绝缘垫，开关操作摇把、门电柜钥匙齐全、资料齐全。

三、配电柜部接线部分

1、盘柜油漆完整，盘面清洁，柜五杂物，同型号小车互换性能良好。

2、一二次系统接线正确，符合图纸要求，电气间隙符合要求。

3、导线接触面、开关与母线连接面等必须连接紧密，联接螺丝无松动，各接触面用0.05mm的塞尺试验，应塞不进去。

4、小车、抽屉应推拉灵活，无卡阻现象，开关操作灵活、无误动、无拒动现象，开关或保护装置的保护定值设置正确，开关保护动作正常可靠。

. .. .c

5、小车、抽屉的动、静触头的中心线应一致，接触紧密，各切换接头，机械、电气联锁装置动作正确、连接可靠。

四、变压器部分

1、变压器室照明、通风良好，室清洁，门、窗完整外开，有防小动物措施，有事故油池。

2、变压器固定牢固，器身和套管清洁，无污物。

3、变压器器身和零线接地可靠，接地线符合要求。

4、变压器进、出线或铜排固定牢固，接线正确、可靠，电气间隙符合要求，线缆或铜排规格符合要求。

5、变压器附件：温度表，呼吸器（应加油）、瓦斯继电器（应充满油）、油位指示等要安装齐全，指示或动作正常。

6、压力释放阀要打开

7、通电冲击无异常，运行音响正常、无杂音、无渗油无放电现象。

五、操作部分

1、活动部件动作灵活、可靠，联锁传动装置动作正确。

2、通电后操作时动作应灵活、可靠。电磁器件应无异常响声。

3、操动机构与断路器的联动应正常，无卡阻现象；分、合闸指示正确；压力开关、辅助开关动作应准确可靠，接点无电弧烧损。

4、操动机构箱的密封垫应完整，电缆管口、洞口应予封闭。

六、避雷器交接验收

1、现场制作件应符合设计要求

2、避雷器外部应完整无缺损，封口处密封良好。

3、避雷器应安装牢固，其垂直度应符合要求。

4、阀式避雷器接紧绝缘子应紧固可靠，受力均匀。

5、放电记数器密封应良好，绝缘垫及接地应良好、牢靠。

6、排气式避雷器的倾斜角和隔离间隙应符合要求。

7、油漆应完整，相色正确。

七、电容器交接

1、电容器组的布置与接线应正确，电容器组的保护回路应完整。

2、放电回路应完整且操作灵活。

3、外壳应无凹凸或渗油现象，引出端子连接牢固，垫圈、螺母齐全。

4、熔断器熔体的额定电流应符合设计规定。

5、电容器外壳及构架的接地应可靠，其外部油漆应完整。

6、电容器室的通风装置应良好。

（一）高压供电系统的接管验收

1、验收的工作依据：

（1）《电气装置安装工程电气设备交接试验标准》（GB50150）

（2）《电气装置安装工程电缆线路施工及验收规》（GB50168）

（3）《电气装置安装工程接地装置施工及验收规》（GB50169）

（4）《智能建筑设计标准》（GB50314）

（5）《通用用电设备配电设计规》（GB50055）

（6）《3—110KV高压配电装置设计规》（GB50060）

（7）《电力装置的继电保护和自动装置设计规》（GB50062）

（8）《电力装置的电气测量仪表装置设计规》（GBJ63）

（9）《工业与民用电力装置的过电压保护设计规》（GBJ64）

（10）《工业与民用电力装置的接地设计规》（GBJ65）

（11）《电气装置安装工程高压电器施工及验收规》（GBJ147）

（12）《电气装置安装工程电力变压器油浸电抗器互感器施工及验收规》（GBJ148）（13）《电气装置安装工程母线装置施工及验收规》（GBJ149）

（14）《电气装置安装工程电气设备交接试验标准》（GB50150）

（15）《电气装置安装工作盘。柜及二次回路接线施工及验收规》（GB58171）

（16）《电气装置安装工程蓄电池施工及验收规》（GB50172）

（17）《电气装置安装35KV及以下架空电力线路施工及验收规》（GB50173）

（18）《电力工程电缆设计规》（GB50217）

（19）《电力设施抗震设计规》（GB50260）

(20)《钢制电缆桥架工程设计规》（CECS31:91）

2、接管验收的围：

（1）验收设备设施生产厂家的安装要求及产品技术说明书（包括组成变配电系统所有设备的随机技术资料）

（2）验收由开发商提供的有‘竣工’印记的变配电系统竣工图纸、设计变更说明、施工方提交开发商的设备试验数据等技术资料。

（3）验收高压变配电设备操作和维护保养手册，高压部分电气系统图、平面图、隐蔽工程验收技术资料及说明，高压变配电设备明细表、设备厂家资料及产品合格证。（4）验收供电主管部门的验收报告，各种高压设备的检测报告和预防性试验报告,开发商与供电局签署的供用电合同、电费缴纳协议、供电方案及投入批准书。

（5）接管高、低压配电室的全部设备及工具、备品备件、高压防护用品等。

（6）交接高压法定计量表表底的确认。

（二）低压电器的接管验收

1、接管验收的依据：

（1）标准及其规
