液晶高分子材料现状研究进展

液晶高分子材料的现状及研究进展

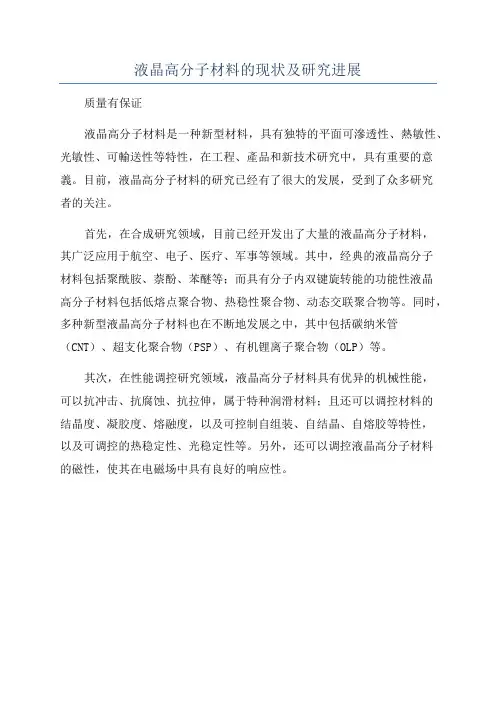

摘要：本文综述了液晶高分子材料的研究现状，包括简单介绍了液晶高分子的发展历史，结构及性能，介绍了液晶高分子研究的新进展，对液晶高分子早各个领域的应用和潜在的性能进展做了简要的阐述，并针对液晶高分子存在的问题提出了相应的建议。

关键词：液晶高分子研究应用

前言

高分子科学，以30年代H.staidinger建立高分子学说为开展.此后高分子化学有了飞跃的发展.与此同时，高分子物理化学也有相应的发展。高分子化学注重对高聚物合成以及性质的研究，而高分子物理则重点研究高聚物的结构与性能，二者相辅相成，近年来研究较多的高分子液晶材料就是两者结合的典范。

液晶现象是1888年奥地利植物学家F.Reintizer[1]在研究胆甾醇苯甲酯时首先发现的。研究表明，液晶是介于液体和晶体之间的一种特殊的热力学稳定相态，它既具有晶体的各相异性，又有液态的流动性，液晶高分子就是具有液晶性的高分子，大多数由小分子量基元键合而成，它是一种结晶态，既具有液体的流动性又具有晶体的各向异性特征。

这样人们自然会联想到具有这种结构的高分子材料。1937年Bawden和Pirie[1]在研究烟草花叶病病毒时，发现其悬浮液具有液晶的特性。这是人们第一次发现生物高分子的液晶特性，其后1950年，Elliott与Ambrose第一次合成了高分子液晶，溶致型液晶的研究工作至此展开。50年代到70年代，美国Duponnt公司投入大量人力才力进行高分子液晶发面的研究，取得了极大成就，1959年推出芳香酰胺液晶，但分子量较低，1963年，用低温溶液缩聚法合成全芳香聚酰胺，并制成阻燃纤维Nomex，1972年研制出强度优于玻璃纤维的超高强.高模量的Kevlar纤维，并付注实用，以后，高分子液晶的研究则从溶致型转向为热致型。在这一方面Jackson等作出了较大贡献，他们合成了对苯二甲酸已二醇酯与对羟基苯甲酸的共聚物，可注塑成型，这是一种模量极高的自增强液晶材料。

从应用领域分析，液晶高分子材料在电子电气行业中需求量最大且发展迅速，1998年可达3600 吨，平均年增长23.1 %；其次是通讯业，需求量约1540 吨，增长21.1%；工业界及运输业总需求量不到1700 吨，平均年增长率约为I1%。主要用于接插件、开关、继电器、模塑印刷电路板、光缆结构件、复合材料、机械手、泵/阀门组件、功能件等，极大地推动了液晶高分子技术及其它高新技术的发展。

从高分子液晶诞生到现在只有50多年的历史，是一门很年轻的学科。虽然高分子液晶[2]是具有高强度、高模量、耐高温、低膨胀系数、低成型收缩率、低密度、良好的介电性、阻燃性和耐化学腐蚀性等一系列优异的综合性能，作为液晶自增强塑料、高性能纤维、板材、薄膜及光导纤维包覆层，被广泛应用于电子电器、航天航空、国防军工、光通讯等高新技术领域以及汽车、机械、化工等国民经济各工业部门。但目前对它的研究仍处于较低的水平，理论研究较狭隘，液晶高分子尚存在制品的机械性能各向异性、接缝强度低、价格相对较高等缺点，这些都有待于进一步的改进，所以高分子液晶仍是高分子科学研究的一个热点。

1液晶高分子材料的特性[3]

1.1取向方向的高拉伸强度和高模量

绝大多数商业化液晶高分子产品都具有这一特性。与柔性链高分子比较，分子主链或侧链带有介晶基元的液晶高分子，最突出的特点是在外力场中容易发生分子链取向。实验研究表明，液晶高分子处于液晶态时，无论是熔体还是溶液，都具有一定的取向序。当液晶高分子液体流经喷丝孔，模口或流道，即使在很低剪切速率下获得的取向，在大多数情况下，不再进行后拉伸就能达到一般柔性链高分子经过后拉伸的分子取向序。因而即使不添加增强材料，也能达到甚至超过普通项目材料用百分之十几玻纤增强后的机械强度，表现出高强度高模量的特性。如Kevlar的比强度和比模量均达到钢的十倍。

1.2突出的耐热性

因为液晶高分子的介晶基元大多由芳环构成，其耐热性相对比较突出。如Xydar的熔点为421℃，空气中的分解温度达到560℃，其热变形温度也可达350℃，明显高于绝大多数塑料。此外液晶高分子有很高的锡焊耐热性，如Ekonol的锡焊耐热性为300～340℃／60s。

1.3很低的热膨胀系数

因为具有高的取向序，液晶高分子在其流动方向的膨胀系数要比普通项目塑料低一个数量级，达到一般金属的水平，甚至出现负值，如Kevlar的热膨胀系数为-2×10-9K-1型过程中不收缩或收缩很低，保证了制品尺寸的精确和稳定。

1.4优异的阻燃性

液晶高分子分子链由大量芳环构成，除了含有酰肼键的纤维而外，都特别难以燃烧，燃烧后产生炭化，表示聚合物耐燃烧性指标——极限氧指数(LOI>相当高，如Kevlar在火焰中有很好的尺寸稳定性，若在其中添加少量磷等，液晶高分子的LOI值可达40以上。

1.5优异的电性能和成型加工性

液晶高分子具有高的绝缘强度和低的介电常数，而且两者都很少随温度的变化而变化，并具有低的导热和导电性能，其体积电阻一般可高达10138.m，抗电弧性也较高。另外液晶高分子的熔体粘度随剪切速率的增加而下降，流动性能好，成型压力低，因此可用普通的塑料加工设备来注射或挤出成型，所得成品的尺寸很精确。

2液晶高分子的研究现状

2.1链型液晶高分子的研究现状

主链型高分子液晶是指介晶基元处于主链中的一类高分子材料。在20世纪 70 年代中期以前，它们多是指天然大分子液晶材料。自从Dupont 公司首次获得聚芳香酰胺的溶液型主链型高分子液晶性质的应用以来，主链型高分子液晶材料的合成、结构与性能关系和应用等都得以很大发展。按液晶形成过程，主链型高分子液晶可以分为溶液型主链高分子液晶和热熔型主链高分子液晶。

2.1.1溶液型主链高分子液晶

其研究最多的则是聚芳香酰胺类和聚芳香杂环类聚合物。酰胺为代表的一类溶液型高分子液晶而言，就必须借助于极强的溶剂，例如，通常使用质量分数大于99%的浓硫酸等。除了聚肽、聚芳香酰胺和聚芳香杂环类溶液主链高分子液晶以外，纤维素及其衍生物也能形成溶液型液晶。另外，近期的研究工作表明[2]，容易形成热熔型液晶的聚酯通过共
