物位检测的方法

物位检测的方法

物位检测的方法1. 引言物位检测是工业领域中常用的一种检测技术,用于测量容器或储存设备中物体的位置或高度。

物位检测的准确性和可靠性对于许多工业应用至关重要,例如仓储管理、流体控制、化工过程等。

本文将介绍物位检测的方法,并详细探讨其中的几种常见技术。

2. 物位检测方法概述物位检测可以分为接触式和非接触式两种方法。

接触式方法通过直接接触被测物体来测量其物位,而非接触式方法则通过无需接触物体的方式来实现物位检测。

下面将详细介绍几种常见的物位检测方法。

3. 接触式物位检测方法3.1 浮子式物位开关浮子式物位开关是一种简单而有效的接触式物位检测方法。

它通常由一个浮子和一个磁性球组成,浮子随着被测物位的变化而上下浮动,磁性球则会跟随浮子的运动。

当被测物位到达预定位置时,磁性球会吸附在设备壁上的磁感应开关上,从而触发开关信号,实现物位的检测。

3.2 振叉式物位开关振叉式物位开关是另一种常见的接触式物位检测方法。

它由一个安装在容器壁上的振叉和一个电子控制单元组成。

当被测物位低于振叉位置时,振叉会自由振动。

而当被测物位触碰到振叉时,振叉的振动会停止,电子控制单元会产生信号来指示物位到达设定高度。

4. 非接触式物位检测方法4.1 声波物位检测声波物位检测是一种常用的非接触式物位检测方法。

它利用声波的传播速度和反射原理来测量物位的高度。

通常,发射器会发射一束声波,声波在空气中传播并被物体反射回来,接收器接收到反射的声波信号后,根据声波的传播时间计算出物位的高度。

4.2 激光物位检测激光物位检测是一种高精度的非接触式物位检测方法。

它利用激光束的发射和接收原理来测量物位的高度。

一般情况下,激光束被发射器发出,并被物体反射回接收器。

通过测量激光束的传播时间和反射角度,可以计算出物位的高度。

5. 物位检测方法的优缺点比较下表总结了接触式和非接触式物位检测方法的优缺点:方法优点缺点简单、成本低对测量介质要求较高浮子式物位开关振叉式物位灵敏、可靠对介质的粘性和密度有限制开关声波物位检非接触、无需中断生产过程环境对声波传播的影响较大测高精度、可靠对介质的浑浊程度和颜色有限制激光物位检测6. 结论物位检测是工业应用中不可或缺的一项技术,它对于生产和管理过程的控制具有重要意义。

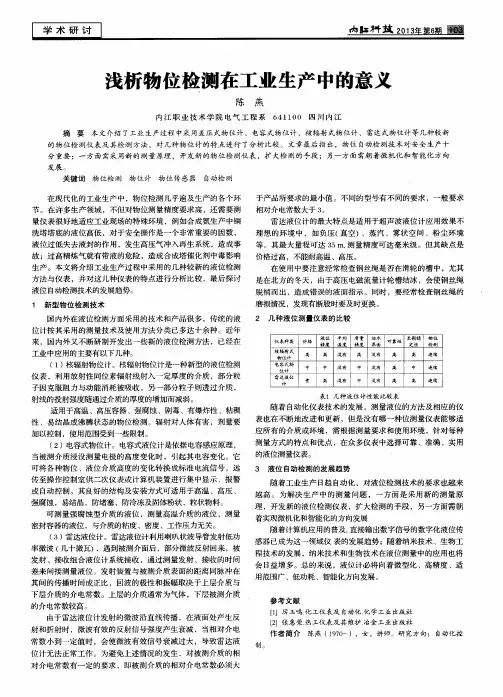

浅析物位检测在工业生产中的意义

浅析物位检测在工业生产中的意义
密 封 容 器 的液 位 ,与介 质 的粘 度 、密度 、工 作压 力 无 关 。
( 3 )雷达液位计 。雷达液位计利用喇叭状波导管发射低功 率微波 ( 几十微瓦) ,遇到被测介面后 ,部分微波反射 回来 ,被 发射 、接收组合液位计系统接收 ,通过测量发射 、接收的时间 差来间接测量液位 。发射装置与被测介质表面的距离 同脉冲在
物 位 计




没 有
没 有


没有
没有




连续
连续
电容 式 物
位 计
仪 表 ,利用放射性同位素辐射 线射 入一定厚 度的介质 ,部分粒 子因克服阻力与动能消耗被吸收 ,另一部分粒 子则透过介质 , 射线的投射强度随通过介质的厚度的增加而减弱。
感器已成为这一领域仪 表的发展趋 势;随着纳米技术 、生物工
程技术的发展 ,纳米技术 和生物技术在液位测量 中的应用也将
会1 3 益 增多。总的来 说 ,液位 计必将 向着微型化 、高精度 、适
用范围广 、低功耗 、智能化方向发展 。
参 考 文 献 【 1 】厉 玉鸣. 化工仪表 及 自 动化 . 化 学工 业 出版社 [ 2 J张 惠荣. 热工仪表 及其 维护 . 冶金工 业 出版社
越高 。为解决 生产 中的测 量问题 ,一方 面是采 用新的测 量原
理 ,开发新的液位检 测仪 表 ,扩 大检测 的手段 ,另一方面需朝 着实现微机化和智能化 的方向发展 随着计算机应用的普及, 直接输 出数字信号 的数字化液位传
强腐蚀 ,易结 晶,防堵塞 ,防冷冻及固体粉状 ,粒状物料 。 可测量强腐蚀型介质的液位 ,测量高温介质的液位 ,测量

传感与检测技术物位检测

传感与检测技术物位检测

随着微电子和纳米技术的发展,物位检测 设备的体积越来越小,便于安装和使用。
技术挑战与解决方案
第一季度
第二季度
第三季度
第四季度
精度和稳定性问题
由于物位检测环境的复 杂性和不确定性,高精 度和稳定性的检测技术 是当前面临的主要挑战 。解决方案包括采用新 型传感器材料、优化算 法和数据处理技术等。
无线通信干扰
03
传感与检测技术在物位检测中的 应用
工业生产中的物位检测
总结词:精确控制 总结词:提高效率 总结词:降低成本
详细描述:在工业生产中,物位检测是关键环节,通过 使用传感与检测技术,可以精确地检测和控制原材料、 半成品和成品的库存量,确保生产流程的顺利进行。
详细描述:通过实时监测物位,可以及时发现异常情况 ,如库存不足或溢出,从而快速响应,避免生产中断, 提高整体生产效率。
电容式检测
利用物位变化引起电容器极板间 介质变化,从而改变电容量,通 过测量电容量的变化来检测物位 。
非接触式物位检测
超声波检测
利用超声波在不同介质中传播速度的 差异,通过测量反射波的时间差或相 位差来检测物位。
雷达式检测
通过发射高频电磁波并接收反射回来 的信号,根据信号的相位差或时间差 来检测物位。
详细描述:通过物位检测技术,可以实现仓库的智能化 管理,自动记录货物的入库、出库和库存情况,提高仓 库的空间利用率和货物周转率。
详细描述:基于物位检测数据的分析,可以为物流企业 提供智能决策支持,如优化运输路径、预测市场需求等 ,帮助企业更好地应对市场变化。
农业领域的物位检测
总结词:精准农业
详细描述:在农业领域,物位检测技术用于精准农业管理,通过实时监测土壤湿 度、养分等参数,为农民提供科学合理的灌溉和施肥方案,提高农作物的产量和 质量。

常见的物位检测方法及物位计

常见的物位检测方法及物位计

常见的物位检测方法及物位计物位检测是指对容器、槽、管道等储存、输送物料的装置进行物位测量的技术方案。

物位检测在工业生产中具有重要的应用价值,可以用于液体、粉体、颗粒体的物位监测。

下面介绍几种常见的物位检测方法及物位计。

1.浮子式物位计:浮子式物位计是利用浮子浮沉的原理来测量液位的高低。

它的工作原理是根据浮子在浮物中的浮力变化来判断物位的高低。

当液位变化时,浮子也会随之上下浮动,通过连杆装置将浮子的位置变化转化为指示装置的运动,从而获得物位信息。

2.压力式物位计:压力式物位计利用液体的压力变化来测量物位的高低。

当液体位于容器中时,液体的重力作用会产生一定的压力,通过测量液体对容器底部的压力,从而得到物位的高度。

压力式物位计通常使用差压变送器来测量液体压力的变化。

3.毛细管测量法:毛细管测量法是利用毛细管现象来测量液体的高度。

当一根细长的管子插入液体中时,液体会上升到管子内部,管内液体的高度与液体的物位高度成正比。

通过测量管内液体的高度,可以得到物位的高低。

4.电容式物位计:电容式物位计利用液体与电介质之间的电容变化来测量物位的高低。

当液体的高度发生变化时,液体与电容传感器之间的电容也会发生变化,通过测量电容的差异,可以获得物位的高度。

5.超声波物位计:超声波物位计是利用超声波的传播速度和回波时间来测量物位的高度。

超声波发送器将超声波信号发射到液体表面,当超声波信号碰到液面时会发生反射,接收器接收到反射的超声波信号后,利用信号的传播时间来计算物位的高度。

6.雷达物位计:雷达物位计是利用雷达波的传播时间来测量物位的高度。

雷达物位计向液体表面发射雷达波信号,当雷达波信号碰到液面时会反射回来,接收器接收到反射的雷达波信号后,利用信号的传播时间来计算物位的高度。

以上是常见的几种物位检测方法及物位计。

每种方法都有其适用的场景和优缺点,选择适合的物位检测方法需要综合考虑物料的性质、储存容器的结构、工艺要求等因素。

电容式物位计的工作原理

电容式物位计的工作原理

电容式物位计的工作原理
《电容式物位计的工作原理》
一、电容式物位计的基本原理
电容式物位计是根据电容之间变化的物理原理,结合微机、模拟电路和控制信号处理技术,综合利用液体和固体的复合介质来实现物料在库存(箱)内实时监测的物料管理设备。

它利用不同的液体中或导电材料的电容和接地部分空气的电容,再通过电路的变化来检测物料在箱中的位置,从而实现物料的定位检测和控制。

二、电容式物位计的工作原理
1、介质层:电容式物位计的工作原理是通过建立一个介质层,由液体或导电材料形成一个介质层,来检测物料在箱中的位置,介质层的电容会受到物料的影响变化而发生变化。

2、接地:电容式物位计要求介质层(液体或导电材料)与空气的电容差别是检测物料在箱中的位置的重要参数,而接地的作用就是让介质层和空气的电容之间有一定的差别,从而使检测出来的数据准确。

3、电子元件:电容式物位计还需要利用一些电子元件来实现检测和控制,电子元件的作用是接收介质层和空气的电容之间不同的变化,并把介质层变化的电容转化成数字信号,在电子设备上传送出去,以此来检测物料在箱中的位置。

三、电容式物位计注意事项
1.电容式物位计要求介质层(液体或导电材料)与空气的电容之
间要能够有效地隔离,否则检测出的数据将不准确;
2. 电容式物位计要求介质层(液体或导电材料)的电容值要能够有效的实现检测,否则检测出的数据也不准确;
3. 电容式物位计要求接地要有效,否则检测出的数据也不准确;
4. 电容式物位计要求电子元件要准确可靠,否则检测出的数据也不准确。
