(完整版)汽车防夹电动车窗的工作原理
汽车电动车窗的原理

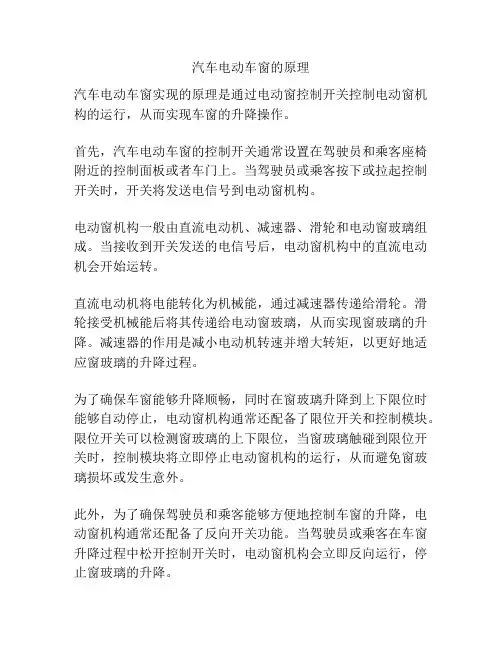

汽车电动车窗的原理
汽车电动车窗实现的原理是通过电动窗控制开关控制电动窗机构的运行，从而实现车窗的升降操作。
首先，汽车电动车窗的控制开关通常设置在驾驶员和乘客座椅附近的控制面板或者车门上。
当驾驶员或乘客按下或拉起控制开关时，开关将发送电信号到电动窗机构。
电动窗机构一般由直流电动机、减速器、滑轮和电动窗玻璃组成。
当接收到开关发送的电信号后，电动窗机构中的直流电动机会开始运转。
直流电动机将电能转化为机械能，通过减速器传递给滑轮。
滑轮接受机械能后将其传递给电动窗玻璃，从而实现窗玻璃的升降。
减速器的作用是减小电动机转速并增大转矩，以更好地适应窗玻璃的升降过程。
为了确保车窗能够升降顺畅，同时在窗玻璃升降到上下限位时能够自动停止，电动窗机构通常还配备了限位开关和控制模块。
限位开关可以检测窗玻璃的上下限位，当窗玻璃触碰到限位开关时，控制模块将立即停止电动窗机构的运行，从而避免窗玻璃损坏或发生意外。
此外，为了确保驾驶员和乘客能够方便地控制车窗的升降，电动窗机构通常还配备了反向开关功能。
当驾驶员或乘客在车窗升降过程中松开控制开关时，电动窗机构会立即反向运行，停止窗玻璃的升降。
综上所述，汽车电动车窗通过电动窗控制开关控制电动窗机构的运行，其中的直流电动机通过减速器和滑轮传递机械能给窗玻璃，实现窗玻璃的升降操作。
限位开关和控制模块的配备确保了窗玻璃的安全和顺畅升降。
汽车电动车窗系统的工作原理
汽车电动车窗系统的工作原理随着科技的发展和人们对便利性的追求，汽车电动车窗系统已经成为当代汽车的标配。
这一系统的工作原理既简单又实用，为驾驶者和乘客提供了更加舒适和便捷的使用体验。
一、汽车电动车窗系统的组成汽车电动车窗系统主要由以下几个部分组成：1. 电动马达：负责提供推拉车窗所需的动力；2. 开关按钮：用于控制车窗的升降；3. 电动驱动装置：将电动马达的动力传输给车窗；4. 控制模块：接收来自开关按钮的信号，并控制电动马达的工作；5. 保险装置：在遇到异常情况时，保护电动车窗系统的安全。
二、汽车电动车窗系统的工作原理下面以一款普通的四门轿车为例，介绍汽车电动车窗系统的工作原理。
当驾驶员或乘客需要升降车窗时，首先按下位于驾驶侧门或相应乘客座位旁的开关按钮。
这个开关按钮可以通过电线和控制模块进行连接。
按下按钮后，控制模块会接收到相应的信号。
控制模块接收到信号后，会将电能转化为机械能，通过控制马达使车窗升降。
具体地说，控制模块会向电动马达提供电流，使电动马达旋转，并通过驱动装置传递动力给车窗。
电动马达的旋转方向决定了车窗升降的方向。
当电动马达顺时针旋转时，车窗向上升起；反之，当电动马达逆时针旋转时，车窗向下降低。
控制模块可以通过不同的电压和电流来控制电动马达的转速和转向，从而控制车窗的升降速度和方向。
此外，在现代汽车中，一些高级电动车窗系统还配备了防夹功能，当探测到阻力时，车窗会自动停止运动，以保护乘客的安全。
三、汽车电动车窗系统的优势汽车电动车窗系统相比传统的手动车窗具有如下优势：1. 方便性：驾驶员和乘客可以通过按下按钮轻松升降车窗，而不需要进行额外的体力劳动；2. 安全性：现代电动车窗系统配备了防夹功能，有效避免夹伤事故的发生；3. 操控性：驾驶员可以通过集中控制面板控制所有车窗的升降，提供了更加便捷的操控体验；4. 美观性：电动车窗系统整合在车门内部，不会影响车辆的外观美观度。
总结：汽车电动车窗系统通过电动马达、开关按钮、电动驱动装置、控制模块和保险装置等部件的协同工作，实现了车窗的自动升降功能。
最新汽车电动车窗系统课件PPT(共-39张)
•
20、每一个成就和长进，都蕴含着曾经受过的寂寞、洒过的汗水、流过的眼泪。许多时候不是看到希望才去坚持，而是坚持了才能看到希望。
•
1、有时候，我们活得累，并非生活过于刻薄，而是我们太容易被外界的氛围所感染，被他人的情绪所左右。
•
2、身材不好就去锻炼，没钱就努力去赚。别把窘境迁怒于别人，唯一可以抱怨的，只是不够努力的自己。
•
3、大概是没有了当初那种毫无顾虑的勇气，才变成现在所谓成熟稳重的样子。
•
4、世界上只有想不通的人，没有走不通的路。将帅的坚强意志，就像城市主要街道汇集点上的方尖碑一样，在军事艺术中占有十分突出的地位。
•
5、世上最美好的事是：我已经长大，父母还未老;我有能力报答，父母仍然健康。
•
6、没什么可怕的，大家都一样，在试探中不断前行。
•
12、有些压力总是得自己扛过去，说出来就成了充满负能量的抱怨。寻求安慰也无济于事，还徒增了别人的烦恼。
•
13、认识到我们的所见所闻都是假象，认识到此生都是虚幻，我们才能真正认识到佛法的真相。钱多了会压死你，你承受得了吗?带，带不走，放，放不下。时时刻刻发悲心，饶益众生为他人。
•
14、梦想总是跑在我的前面。努力追寻它们，为了那一瞬间的同步，这就是动人的生命奇迹。
：BBS1113
“视觉”防夹
• 距离车窗开口框上边缘4～200mm范围内，一旦检测 传感器会把信息反馈至ECU，ECU发出指令使电动机停
：BBS1113
电动车窗的故障诊断
：BBS1113
1、电动车窗主开关的检测
• 检查电动车窗主开关的连接器端子
：BBS1113
2、电动车窗分开关的检测
• 检查电动车窗分开关的连接器端子
电动车窗的工作原理
电动车窗的工作原理电动车窗是现代汽车中常见的装置之一，它的出现极大地方便了驾驶员和乘客。
那么，电动车窗是如何工作的呢？一、电动车窗的组成部分电动车窗主要由电动马达、开关、控制模块、玻璃窗和窗框等组成。
二、电动车窗的工作原理电动车窗的工作原理可以分为以下几个步骤：1. 供电：当驾驶员或乘客按下开关时，电流通过控制模块传递给电动马达。
2. 电动马达：电动马达是电动车窗的核心部件，它将电能转化为机械能。
电动马达中有一个小型的直流电机，通过传动系统将电能转化为线性运动。
电动马达通常由电磁线圈、永磁体和传动装置组成。
3. 传动装置：传动装置将电动马达的旋转运动转化为线性运动。
它通常由齿轮组成，通过齿轮的转动将电动马达的旋转转化为线性运动，使玻璃窗能够上下移动。
4. 玻璃窗和窗框：玻璃窗安装在窗框上，通过窗框的导轨进行上下运动。
当电动马达工作时，传动装置带动窗框上的导轨，使玻璃窗上升或下降。
5. 限位开关：为了确保电动车窗的安全和稳定，通常会在电动马达和传动装置上安装限位开关。
限位开关能够检测玻璃窗的上下位置，当玻璃窗到达预定位置时，限位开关会自动切断电源，停止电动马达的工作。
三、电动车窗的控制方式电动车窗的控制方式主要有两种：驾驶员控制和乘客控制。
1. 驾驶员控制：驾驶员可以通过驾驶员门上的开关来控制车辆上所有的电动车窗。
这种控制方式通常配有主控制开关，可以一键控制所有车窗的开启和关闭。
2. 乘客控制：乘客可以通过各自座位上的开关来控制对应位置的电动车窗。
乘客控制开关只能控制对应位置的电动车窗，不能控制其他位置的电动车窗。
四、电动车窗的优点和注意事项电动车窗相比于传统的手动车窗，具有以下几个优点：1. 方便快捷：驾驶员和乘客可以通过简单的按下开关来控制车窗的开启和关闭，省去了手动摇动车窗的麻烦。
2. 安全性高：由于电动车窗配备了限位开关，能够确保车窗在合适位置停止，避免了车窗意外关闭或打开过程中的危险。
然而，使用电动车窗时也需要注意以下几点：1. 不要将手、手臂或其他物体伸入正在开启或关闭的车窗中，以免造成伤害。
主要防夹算法的分类和工作原理
主要防夹算法的分类和工作原理1、电流霍尔脉冲的直接夹力和位置判断法用取样电阻进行电机电流检测，对某种类型车窗的背景力进行标定，在此基础上根据标准要求，确定防夹力与电机电流的对应关系，以检测电机电流的改变作为防夹判据。
霍尔脉冲用于检测车窗的位置是否运行在防夹范围之内，以及车窗运行在底部和顶部两个端点位置，即是否处于启动和堵转状态。
电机电流的检测只需要确定其平均值的变化（幅值和形态）就可完成夹力判定和控制策略的制定。
优点：该方法具有车窗防夹测控的充分必要条件--夹力和位置的检测，并且可以用霍尔脉冲计算速度和加速度，作为对电流检测结果的补充判定，系统可在多重冗余的方式下工作，具有相当高的可靠性。
缺点：(1)由于机械结构方面的差异，不同车窗阻力是不同的，用于比较的信号脉宽的基准也不太一样，而且即使同一车窗在受到碰撞或进行维修后其阻力也会变化；(2)环境温度的变化会导致玻璃升降器运行电机的电流变化，从而脉冲宽度也将随之变化，如果脉宽基准值是在正常温度的环境中记录的，那么在温度低的环境中运行时也有可能产生误操作；(3)汽车在运动过程中由于上下颠簸而导致霍尔传感器采样到的信号产生变化，同样会引起意外的防夹动作。
(4)硬件成本较高。
电流霍尔脉冲检测法系统框图2、电流纹波检测的直接夹力和间接位置检测法用检测电机电流大小来判断夹力的大小，由于直流稳压电源一般是由交流电源经整流稳压等环节而形成的，这就不可避免地在直流量中多少带有一些交流成分，这种叠加在直流稳压量上的交流分量就称为纹波。
电机的交流成分，即所谓的电机“纹波”的频率则充分体现了电机速度。
根据纹波电流的变化，就可以对电动窗是否防夹做出判断，如下图所示，在图中A点由于阻物力达到了标准的要求，这时如果车窗处于防夹区域，防夹便起了作用。
电流纹波检测法检测电流波动电机通常采用的一对电刷、绕组并联支路对数为1的直流电机电路结构，设电机换向器的换向片数为k，电流纹波频率为电机转速n的k倍，即纹波频率为f = k * n,电流纹波由绕组电流换向所造成，其形态由换向电流是否为直线、超前、滞后所决定。
汽车车窗智能防夹系统设计
汽车车窗智能防夹系统设计一、引言随着汽车的普及和人们对行车安全的重视，汽车安全系统也得到了越来越多的关注。
车窗智能防夹系统作为汽车安全系统的重要组成部分，对防止车窗夹伤和防盗具有重要意义。
本文旨在设计一种车窗智能防夹系统，通过分析车窗智能防夹系统的工作原理、功能需求和系统组成，为汽车安全系统的设计和研发提供参考。
二、车窗智能防夹系统的工作原理车窗智能防夹系统是一种基于传感器和控制器的智能系统，通过对车窗上下行程的监测和控制，实现对车窗夹伤的防护。
其工作原理主要包括以下几个方面：1.传感器检测：车窗智能防夹系统通过安装在车窗上部和下部的传感器，实时监测车窗的上下行程。
传感器可以采用光电传感器、超声波传感器或者感应式开关传感器等，用来检测车窗的位置和遇阻反弹情况。
2.控制器处理：传感器检测到车窗上下行程时，会将信号传输给控制器进行处理。
控制器根据传感器反馈的信息，判断车窗是否遇阻，并控制车窗的上下运动。
3.防夹处理：当传感器检测到车窗在上升或下降过程中遇阻时，控制器会立即停止车窗的运动，并向外发出警报，以避免夹伤事故的发生。
4.自动上升：在车门关闭的过程中，车窗智能防夹系统会自动将车窗上升到指定位置，以防止车窗被外力夹住。
车窗智能防夹系统通过传感器的检测、控制器的处理和自动上升功能，有效地避免了车窗夹伤的发生，提高了乘车安全性。
车窗智能防夹系统作为汽车安全系统的重要组成部分，需要满足一系列功能需求，以保障车辆乘客的行车安全。
主要功能需求包括以下几个方面：1.车窗位置监测：需要能够实时监测车窗的上下行程，并准确判断车窗的位置。
2.遇阻自动反弹：当车窗在上升或下降过程中遇阻时，需要能够自动停止车窗的运动，并反弹至安全位置。
3.警报提示功能：在车窗遇阻时，需要能够发出警报提示，提醒车主及时处理问题。
4.手动操作功能：在必要时，需要能够切换到手动操作模式，以便车主在特殊情况下手动控制车窗的上下运动。
车窗智能防夹系统是由一系列传感器、控制器和执行机构组成的智能系统，其中每个组成部分都起着重要的作用。
(完整word版)车窗防夹算法的探究和实现
引言随着汽车的普及，汽车的安全性越来越受到人们的重视，毕竟这是关乎生命安全的大事。
而现在汽车多采用电动车窗，但是电动车窗仍存在着较大的安全隐患.到目前为止已经有多起乘客被上升的车窗夹伤的事故被报道，其中大部分受伤者是儿童,因此电动车窗防夹保护被提出。
所谓电动车窗防夹保护，就是一旦在车窗自动上升过程中侦测到有障碍物的存在，车窗就自动停止向上运动,防止损毁障碍物;并向下运动，以释放障碍物。
电动车窗防夹的基本思想可以概括为：在车窗自动上升过程中，传感器检测到障碍物的存在(包括已被夹或判断有障碍物存在上升途中).当检测到有障碍物存在时，驱动电机反转，使车窗下降一段距离，释放障碍物。
本文介绍的防夹保护算法主要是通过检测电机转速的变化来实现的。
电机周期的测量在防夹设计中，严格地说涉及到的参数应该是电机的转速.但是，在本课题中，更确切地说，检测到的不是转速，而是周期。
本课题采用Timer模块里的捕捉模式来检测两个脉冲下降沿之间的时间间隔从而得到周期值.周期越大，速度就越慢，反之，周期越小，速度就越快.因此，从功能上看，两个参数的效果是一致的。
为了节省微控制器的资源，就直接周期来代替速度进行防夹检测。
捕捉计算到脉冲周期与实际的脉冲周期之间的换算关系为：Timer设置的是16预分频，重装载值为0000H，因此它的溢出周期为43ms，分辨率为2.7ms.在周期检测中,霍尔传感器的输出脚与XC886的P3.4口相连。
P3.4复用为Timer21脉冲捕获模式的输入引脚.本课题中，当霍尔传感器输入为脉冲下降沿时，Timer产生中断，并在中断程序中计算周期.具体计算流程如下：其中，Pre_reload为前一次脉冲到达时寄存器中的值，用当前值减去前一次的值即为周期。
值得一提的是,period_count这个变量.当计时器溢出一次，period_count就加一。
从而避免因计时器溢出而导致周期计算错误。
实现的具体做法是：由于只需在车窗自动上升时进行防夹。
汽车车窗智能防夹系统设计
汽车车窗智能防夹系统设计随着汽车的普及，汽车事故也随之增加，其中车窗夹伤事故是一种比较常见的车辆安全隐患。
为了避免车辆车窗在关闭时夹伤乘客的情况发生，智能防夹系统应运而生。
本文将就汽车车窗智能防夹系统的设计进行探讨。
一、智能防夹系统的功能及原理汽车车窗智能防夹系统是利用传感器、控制器和执行机构等设备，通过感知车窗与外部障碍物的距离并控制车窗的运动，以避免夹伤现象的发生。
其工作原理如下：当车窗下降时，传感器会感知车窗与外部物体的距离，若检测到有障碍物靠近车窗，控制器会立即停止车窗的下降动作，从而有效避免夹伤事故的发生。
同样，在车窗上升过程中，一旦传感器检测到障碍物，控制器会及时停止车窗的上升动作，确保乘客的安全。
1. 传感器选择在智能防夹系统中，传感器的选择至关重要。
传感器的作用是感知车窗与外部物体的距离，因此需要选择灵敏度高、精度高的传感器。
常见的传感器有超声波传感器、红外线传感器和光电传感器等。
超声波传感器具有较高的探测精度和长距离探测能力，是智能防夹系统中常用的一种传感器。
2. 控制器设计控制器是智能防夹系统的核心部件，其主要功能是对传感器采集的数据进行处理，并控制车窗的开闭动作。
控制器需要具备较高的计算能力和响应速度，以确保系统的可靠性和安全性。
控制器还需要具备良好的抗干扰能力，以应对复杂的车内外环境条件。
3. 执行机构选择智能防夹系统中的执行机构主要是指车窗升降电机，其选择需要考虑到电机的功率、扭矩和速度等参数。
为了确保系统的可靠性和安全性，执行机构还需要具备良好的耐磨性和抗腐蚀能力。
4. 系统整合在智能防夹系统的设计中，需要将传感器、控制器和执行机构等设备进行有效的整合，以确保系统的稳定性和可靠性。
还需要对系统进行严格的调试和测试，以验证系统的性能和安全性。
1. 提高车辆的安全性智能防夹系统能够在车窗与外部障碍物接触时立即停止车窗的开闭动作，有效避免夹伤事故的发生，提高了车辆的安全性和乘客的安全性。
汽车防夹功能的工作原理
汽车防夹功能是一种安全装置，旨在保护车辆乘员和物品免受夹损伤。
主要工作原理如下：
1. 压力感应：现代汽车的电动窗、天窗和车门等装置通常配备了压力感应装置。
当检测到窗户或门口附近有阻力或压力时，例如手指或物体，装置会立即停止运动并自动逆转。
2. 光电感应：部分车辆的防夹功能还采用了光电感应技术。
装置通过发射红外光束或激光束，并接收反射回来的光信号。
如果光束在运动过程中被阻挡或遮挡，装置会立即停止运动并逆转。
3. 动态检测：一些先进的防夹系统使用动态检测技术。
装置通过检测电动窗或门在运动过程中的电流变化、电机负载、速度等参数，来判断是否发生夹损伤的情况。
一旦检测到异常，装置会迅速停止运动并逆转。
4. 控制单元：所有的防夹功能都由一个专用的控制单元进行管理和控制。
该控制单元接收来自各个传感器的信号，并根据预设的算法和设定值，控制电动窗或门的运动。
当检测到夹损伤的风险时，控制单元会发出停止信号，以确保乘员和物品的安全。
需要注意的是，虽然汽车防夹功能可以提供额外的安全保护，但并不能完全消除夹损伤的风险。
因此，在使用汽车的过程中，仍然需要注意谨慎操作，并避免将身体或物体靠近窗户、车门等可移动部件。
汽车电动车窗工作原理
汽车电动车窗工作原理
汽车电动车窗是现代汽车上常见的一种装置，它的出现极大地方便了驾驶者和
乘客，使得开启和关闭车窗变得更加便捷。
那么，汽车电动车窗是如何工作的呢？本文将从原理的角度来详细介绍汽车电动车窗的工作原理。
汽车电动车窗的工作原理主要是依靠电动机和传动装置来实现的。
当驾驶者或
乘客按下车门上的开关按钮时，电动机就会受到电源的供给，开始工作。
电动机通过传动装置将电能转化为机械能，带动车窗上下移动。
传动装置通常由齿轮、链条或丝杠等部件组成，能够有效地将电动机的转动传递到车窗上，从而实现车窗的开启和关闭。
在实际的操作中，电动车窗还配备了一套控制系统，用于控制车窗的开合和限位。
控制系统通常包括控制模块、传感器和开关等部件。
当驾驶者或乘客按下开关按钮时，控制模块会接收到信号，并通过传感器来检测车窗的位置和状态。
一旦车窗到达了限位位置，控制模块就会停止电动机的工作，从而确保车窗的安全和稳定。
除了以上的基本原理之外，汽车电动车窗还可能配备一些附加功能，比如防夹
功能和一键升降功能等。
防夹功能可以通过传感器来监测车窗的阻力，一旦检测到有阻力，就会立即停止车窗的运动，以避免夹伤乘客。
一键升降功能则可以通过一键操作来实现车窗的快速开合，极大地方便了驾驶者和乘客的使用。
总的来说，汽车电动车窗的工作原理是依靠电动机和传动装置来实现的，配备
了控制系统和附加功能，能够方便快捷地实现车窗的开合。
通过本文的介绍，相信读者对汽车电动车窗的工作原理有了更加深入的了解。
汽车车门玻璃升降纹波防夹和霍尔防夹原理及其应用
汽车车门玻璃升降纹波防夹和霍尔防夹原理及其应用
汽车车门玻璃升降纹波防夹和霍尔防夹是为了确保乘客或驾驶员在升降车窗时不会被夹伤或被卡住，采取的安全措施。
纹波防夹原理：纹波防夹系统通过车窗升降时产生的电阻变化来检测是否有阻碍物。
在车窗上有一对纹波，当车窗升降时，纹波会产生电阻变化。
如果有物体阻止车窗升降，阻碍物会使纹波之间的接触点断开，从而改变电阻。
车窗上的控制装置会监测电阻的变化，一旦检测到异常情况，即认为有阻碍物，会立即停止车窗的升降动作。
霍尔防夹原理：霍尔防夹系统基于霍尔元件的工作原理。
在车窗上有一个或多个安装有霍尔元件的磁铁，当车窗升降时，磁铁会接近或远离霍尔元件，改变磁场的强度。
霍尔元件会检测磁场的变化，并发送信号给控制装置。
控制装置会根据接收到的信号来判断车窗是否受阻，如果有阻碍物，会立即停止车窗的升降动作。
应用：纹波防夹和霍尔防夹技术广泛应用于汽车车门的电动窗系统中。
当车窗升降时，这些技术可以及时检测到是否有阻碍物，如果有，可以在阻碍物造成伤害之前迅速停止升降动作，保护乘客的安全。
这些技术是汽车安全的重要组成部分。
车窗纹波防夹原理解析
车窗纹波防夹原理解析车窗纹波防夹原理解析1. 引言车窗纹波防夹系统是一项重要的汽车安全技术，旨在防止乘客的手臂、手指或其他物体在车窗关闭时被夹伤。
本文将深入探讨车窗纹波防夹系统的原理和工作方式，并分享对这一技术的观点和理解。
2. 车窗纹波防夹系统的工作原理车窗纹波防夹系统采用了红外线传感器、编码器和控制单元等组件来检测并控制车窗的运动。
下面是具体的工作原理：2.1 红外线传感器车窗纹波防夹系统中的红外线传感器用于监测车窗附近的物体，如乘客的手臂或手指。
传感器发射红外线并接收反射回来的信号，一旦检测到障碍物，它会向控制单元发送信号。
2.2 编码器车窗的导轨上安装有编码器，用于测量车窗的位置和运动速度。
编码器可以实时监测车窗的位置，并将信息传递给控制单元。
2.3 控制单元控制单元是车窗纹波防夹系统的核心部件，负责接收传感器和编码器的信号，并根据这些信号来控制车窗的运动。
当传感器检测到障碍物或编码器监测到异常运动时，控制单元会立即停止车窗的闭合或开启动作，以避免夹伤事故的发生。
3. 车窗纹波防夹系统的优势和应用车窗纹波防夹系统可以有效预防乘客在车窗关闭过程中被夹伤的事故，具有以下几个优势和应用：3.1 安全性车窗纹波防夹系统可以实时监测车窗附近的障碍物，并通过控制车窗的运动来避免夹伤事故的发生，提高了乘客的安全性。
3.2 便利性乘客无需过多关注窗户是否会夹住手臂或手指，车窗纹波防夹系统可以自动停止车窗的运动，提供了更加便利的使用体验。
3.3 应用广泛车窗纹波防夹系统已经成为现代汽车普遍采用的安全技术之一。
它不仅可以应用于乘用车，还可以应用于公共交通工具和其他场所的窗户，为乘客提供更高的安全保障。
4. 总结和回顾车窗纹波防夹系统通过红外线传感器、编码器和控制单元等组件的协同工作，可以有效预防乘客在车窗关闭过程中被夹伤的事故。
这一技术具有安全性高、使用便利和广泛应用等优势。
在未来的发展中，我们可以期待车窗纹波防夹系统的更高级别的智能化和自动化。
车窗防夹手_实验报告
一、实验目的本次实验旨在验证汽车车窗防夹手功能的有效性，了解其工作原理，并分析实验过程中可能出现的问题。
二、实验器材1. 车辆：一辆具备车窗防夹手功能的汽车；2. 物品：矿泉水瓶、手机等可放置于车窗玻璃上的物品；3. 工具：万用表（可选）。
三、实验步骤1. 验证车窗防夹手功能（1）打开车门，将手伸出窗外，按下车窗升降按钮，观察车窗玻璃在遇到手时的反应；（2）将矿泉水瓶放置于车窗玻璃上，按下车窗升降按钮，观察车窗玻璃在压倒矿泉水瓶后的反应；（3）将手机放置于车窗玻璃上，按下车窗升降按钮，观察车窗玻璃在压倒手机后的反应。
2. 分析实验现象（1）当车窗玻璃遇到手时，如果具备防夹手功能，车窗玻璃会立即停止上升，并下降一段距离，从而避免夹伤；（2）当车窗玻璃压倒矿泉水瓶后，如果具备防夹手功能，车窗玻璃会立即停止上升，并下降一段距离；（3）当车窗玻璃压倒手机后，如果具备防夹手功能，车窗玻璃会立即停止上升，并下降一段距离。
3. 检查车窗防夹手功能的工作原理（1）观察车窗玻璃在遇到阻力时的反应，分析车窗防夹手功能的工作原理；（2）使用万用表测量车窗玻璃在遇到阻力时的电流变化，进一步验证车窗防夹手功能的工作原理。
四、实验结果与分析1. 实验结果通过实验，我们验证了汽车车窗防夹手功能的有效性。
在遇到手、矿泉水瓶、手机等物体时，具备防夹手功能的车窗玻璃会立即停止上升，并下降一段距离，从而避免夹伤。
2. 实验分析（1）车窗防夹手功能的工作原理是通过霍尔传感器检测电动机转速，当检测到转速变化时，ECU会向继电器发出指令，使电流反向，使电动机停转或反转，从而实现车窗玻璃的停止或下降；（2）在实验过程中，我们发现车窗防夹手功能在遇到阻力时能及时响应，但有时会出现轻微的震动，这是由于车窗玻璃在下降过程中，电机反向转动所导致的。
五、实验结论通过本次实验，我们验证了汽车车窗防夹手功能的有效性，了解了其工作原理。
在日常生活中，驾驶员和乘客应充分重视车窗防夹手功能，确保行车安全。
汽车防夹电动窗方案
降
升
按钮手感曲线
触发点
b.按钮采用档位区分，按钮上升有两个档，下降有两个档位。 按钮手点
自动 触发点
电信号输出实现
机械档位实现
方案一： 通过按钮上的 档位轨道实现按钮 的两个档位。
通过同一组导电橡胶中 两个KEY的高度差，实现两 个档位的电信号量的触发。
2.1功能实现： 通过操作按钮，推动导电橡胶与线路板接触，实现点动/自动上升 及点动/自动下降控制信号的输出。
按钮 导电 橡胶
PCB
2.2档位实现： 点动档与自动档的区分，常用两种方案； a.采用触发时间进行区分，开关按钮只有上升及下降两个档位。当触发 时间<300ms时为自动档输出，当触发时间>300ms时为点动档输出。
2.6 线束对接方式 开关外壳上自制线束对接护套结构，实现与整车线束的联接。
三、防夹方案
3.防夹方案采用常用的重力传感的方案。
3.1基本原理： 电机上的霍尔传感器给控制器发送脉冲信号，依据脉冲 信号的变化来判断车窗玻璃的位置以及是否遇到障碍物。
霍尔 元件
脉冲信号 通过脉冲的数量判断玻璃的位置； 通过脉冲宽度判断是否有障碍物； 如上图所示，防夹功能只在防夹区 起作用，车窗底部及顶部关闭防夹 功能。
3.4初始化：
持续按住升降器上升键使玻璃上升，但此时玻璃最多只上升45mm，玻璃 随即停止；然后待释放开关后再次持续按住上升键，仍旧最多只上升45mm。 此过程直到玻璃上升发生堵转，即直到升降器上升到顶不能再上升，则完成基 本初始化。
3.5总 结:
根据多次反复验证、不断改进/调整运算方案。我们的控制模块可以有效的 防止，对道路的振动、断电、扰动和不正确的夹物检测有反应，而且还能够根 据环境对磨擦力的影响(如温度、湿度和结冰等)和系统中的电子及机械部分随时 间的变化而发生的老化、局部变形、磨损等因素做出自适应调整。
汽车车窗防夹原理
汽车车窗防夹原理
汽车车窗防夹是一种安全装置，它旨在防止车窗在关闭过程中夹住人的手或其他物体。
它是通过使用传感器和控制电路来实现的。
传感器通常安装在车窗的上下两端，可以感知阻力或压力的变化。
当有物体阻碍车窗的关闭过程时，传感器会立即检测到，并向控制电路发送信号。
控制电路接收到传感器的信号后，会立即停止车窗的关闭操作，以防止进一步夹住物体。
在停止后，车窗会稍微往下移动，然后再重新关闭。
这种设计原理确保了车窗在遇到阻力时能够及时停止，并避免夹住人体或其他物体。
这对于乘坐车辆的乘客来说非常重要，尤其是对于儿童和宠物的安全。
值得一提的是，为了确保车窗防夹的有效性，车主应该定期检查并保养车窗系统。
如果发现车窗防夹功能失效，应及时修复或更换相关零部件。
总之，汽车车窗防夹原理是基于传感器和控制电路的工作机制，通过及时检测和停止车窗关闭操作，保护乘客的安全。
这是一项非常重要的安全装置，确保乘坐车辆时的安全性。
车窗防夹手功能
车窗防夹手功能引言在现代社会中，我们无法想象没有汽车的生活。
然而，汽车的使用也带来了一些安全隐患，尤其是对于儿童和宠物来说。
一个常见的安全问题就是车窗夹手意外。
为了解决这个问题，汽车制造商已经开始采用车窗防夹手功能。
本文将介绍车窗防夹手功能的原理、优势以及一些相关的安全建议。
一、车窗防夹手功能的原理车窗防夹手功能被设计用于防止儿童或宠物的手或其他身体部位被汽车窗户夹住。
这一功能的原理相对简单，通常包括以下几个方面：1. 传感器：车窗防夹手功能通常会配备一个或多个传感器，用于检测窗户上是否有障碍物。
这些传感器可以是光电传感器、压力传感器或其他类型的传感器。
2. 控制模块：传感器会将检测到的信号发送给控制模块。
控制模块根据接收到的信号，判断窗户是否需要停止或反向运动。
3. 动力系统：车窗防夹手功能会通过控制动力系统来停止或反向窗户的运动。
最常见的方式是利用电机来控制窗户的上下运动。
二、车窗防夹手功能的优势1. 保护儿童和宠物安全：车窗防夹手功能可以有效地防止儿童和宠物的手或其他身体部位被窗户夹住，减少意外伤害的发生。
这对于家庭来说尤为重要，特别是对于那些经常有儿童或宠物乘坐的车辆。
2. 提高驾驶安全性：避免了驾驶员分神的情况下，因为窗户夹手意外而导致的突发事件。
车窗防夹手功能可以让驾驶员集中注意力在驾驶上，从而提高驾驶安全性。
3. 符合安全法规：许多国家和地区都有相关法规要求汽车必须配备车窗防夹手功能。
这意味着，车窗防夹手功能已经成为一项必备的安全配置，对于汽车制造商来说也是符合法规的需要。
三、车窗防夹手功能的安全建议尽管车窗防夹手功能可以提供额外的安全保护，但我们仍然需要注意一些安全事项，以免发生意外。
1. 操作须谨慎：在操作车窗时，特别是有儿童或宠物在车内时，要确保谨慎操作。
尽量避免过快地开启或关闭窗户，以减少夹手的危险。
2. 监督儿童：无论车窗是否配备防夹手功能，都应该建立起儿童的意识，不要将手或其他身体部位伸出车窗外。
汽车电动门窗、天窗防夹和便捷功能原理与检修
汽车电动门窗、天窗防夹和便捷功能原理与检修及设定方法 (1)第一节汽车电动车窗的组成与类型 (1)一、电动车窗的组成 (2)二、电动车窗的类型 (2)第二节汽车电动车窗的工作原理 (5)一、电动车窗的基本控制电路 (5)二、电动车窗的基本原理 (6)第三节汽车电动车窗故障的检修 (8)一、电动车窗故障检修思路 (8)二、电动车窗常见故障的检修 (9)第四节电动车窗的新功能 (10)一、电动车窗的新功能概述 (10)二、丰田车系防夹功能 (15)三、大众/奥迪电动车窗便捷功能 (19)四、常见车型的自动车窗设定 (20)第五节典型故障案例分析 (21)一、桑塔纳2000GSi轿车中控门锁和电动玻璃升降器不工作 (21)二、华泰现代特拉卡越野车电动车窗不工作 (23)汽车电动门窗、天窗防夹和便捷功能原理与检修及设定方法黄意强.新款汽车车身电器检修专辑.北京：机械工业出版社，2009吴文琳.汽车舒适系统和电动控制装置维修精华. 北京：机械工业出版社，2009第一节汽车电动车窗的组成与类型所谓电动车窗，一般是指其玻璃升降器能自动升、降门窗玻璃，即使在行车过程中也能方便地开、关门窗。
所以电动车窗又叫自动车窗，过去仅装在高级轿车上，而在现代轿车上己被普遍采用。
电动车窗系统是通过开关操作开闭车窗的系统，当电动车窗开关操作时，电动车窗电动机旋转，车窗开闭调节器（图 4 一l ）把电动车窗电动机的旋转运动转换成上下运动打开或关闭车窗。
一、电动车窗的组成汽车电动车窗主要由升降控制开关、电动机、升降机构和继电器等组成，它是利用开关控制电动机的电流方向，实现车窗的升（关）降（开）。
车窗电动机都是双向的，分永磁式和双绕组串励式两类。
永磁式直流电动机是通过改变输入电枢绕组的电流方向使电动机以不同的方向旋转。
双绕组串励式直流电动机有两个绕向相反的磁场绕组，一个称为上升绕组，另一个称为下降绕组，通电后产生相反方向的磁场，即可改变电动机的旋转方向。
汽车玻璃防夹手的原理
汽车玻璃防夹手的原理
汽车玻璃防夹手的原理主要是通过光电传感器和电气控制系统来实现的。
一般来说，汽车的电动窗户系统会配备有一个或多个光电传感器，这些传感器能够感应到窗户玻璃周围是否有阻碍物。
当有人将手或其他物体伸入窗户时，光电传感器会立即感应到，并将信号发送给电气控制系统。
电气控制系统会接收到信号后，会判断是否有夹手的危险，并采取相应的措施。
一种常见的措施是，电气控制系统会立即停止窗户的运动，并将窗户反向移动一小段距离，以防止手或其他物体被夹住。
这种反向移动的距离一般很小，通常只有几毫米，足以避免夹伤。
同时，系统还会发出一段持续的警示声音或闪烁的警示灯，以提醒人们注意安全。
此外，有些汽车还可以通过控制系统的设定，调整窗户的防夹手灵敏度。
这样可以根据实际情况，对防夹手系统进行适当的调整，以确保安全性和便利性的平衡。
总的来说，汽车玻璃防夹手的原理是通过光电传感器感应到阻碍物并传送信号给电气控制系统，控制系统会停止窗户运动并反向移动一小段距离来防止夹伤。
这项技术的应用大大提高了汽车乘坐的安全性。
简述防夹车窗的原理
简述防夹车窗的原理防夹车窗是一种安全装置，可以避免车窗夹住人体或物体造成伤害。
它通常应用在机动车的车窗上，包括前后窗、侧窗等。
防夹车窗的原理基于感应和控制技术。
主要包括以下几个方面：1.感应技术：防夹车窗通常会通过安装在车窗边缘的传感器或感应器来检测窗户是否与外部物体接触。
这些传感器可以是光电传感器、超声波传感器或微开关等等。
传感器可以感知到窗户是否受到阻力，如窗户是否被堵塞、是否有人的手或其他物体在窗户边缘附近。
2.控制技术：当感应器检测到窗户受到阻力时，它会向控制器发送信号，控制器会接收并分析信号。
分析后，如果传感器检测到窗户受到过大的阻力，控制器就会发出指令，控制窗户停止移动或改变移动方向，以避免夹住人体或物体。
3.反馈技术：为了进一步提高安全性，防夹车窗通常会配备反馈系统，用于提供音频或视觉提示。
当窗户受到阻力时，系统会发出警报声或闪烁警示灯，提醒乘客窗户可能存在潜在的危险。
防夹车窗的设计和工作原理突出了安全性和人机交互的考虑。
它可以有效地避免夹伤事故的发生，保护乘车人员的安全。
然而，防夹车窗也有一些局限性。
首先，它对于窗户外侧较小的物体可能无法感应到，这可能会造成夹伤事故的发生。
此外，安装防夹车窗需要额外的成本和复杂的维护。
因此，虽然防夹车窗是一种重要的安全装置，但仍需要与其他安全措施一起使用，以确保乘车人员的安全。
总的来说，防夹车窗利用感应和控制技术，能够有效地避免车窗夹住人体或物体造成伤害的事故。
这种安全装置通过感应器检测窗户是否受到阻力，并通过控制器发出指令，控制窗户停止移动或改变移动方向，以保护乘车人员的安全。
然而，防夹车窗仍然存在一定的局限性，需要与其他安全措施结合使用，以确保乘车人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车防夹电动车窗的工作原理
目前，汽车的防夹电动车窗（包括防夹电动天窗）的防夹功能的实现需要“触觉”、“视觉”的配合。
所谓“触觉”，便是当电动车窗机构感触到有异物在玻璃上，会主动停止玻璃上升工作。
防夹电动车窗的电路原理如图，在关闭的过程中，驱动机构中有电子控制单位（ECU）及霍尔传感器时刻检测电动机的转速，当霍尔传感器检测到转速有变化时就会向ECU传送信息，ECU向继电器发出指令，使电动机停转或反转（下降），车窗也就停止上升或下降。
防夹电动车窗的电路原理图
防夹电动车窗重要是针对快速升降（主要是上升），在快速上升过程中，如果有手臂或者其他物体进入玻璃上升区域内时，玻璃上升受到阻碍，停止上升，但电机仍在工作，所以会造成电机过热甚至烧坏电机。
防夹系统主要是防备行人在玻璃上升过程中被夹伤，同时也起到了防止电机过热和烧坏（欢迎专家指正）。
在电机上面会有一个防夹模块（防夹ECU），当玻璃在上升过程时受到阻碍，当阻力大于一定值时（防夹ECU标定值），ECU会判断玻璃上升区域有障碍物，停止上升并翻转，避免电机过热或者烧坏的情况发生。
防夹模块需要根据不同的路况进行标定，保证电机不会由于误判而翻转。
1.防夹电动车窗车窗玻璃移动过程中的阻力变化与车窗玻璃到达终端的阻力是不一样的，后者阻力远较前者阻力大得多，因此控制方式也不一样。
2.当车窗玻璃到达关闭的终端时因阻力变大电动机过载电流也变大，继电器靠过载保护装置会主动切断电流。
有的汽车设有玻璃升降中点的限位开关，当玻璃到达终端时压住限位开关，电流被切断电动机就停止运转了。
防夹功能原理
所谓防夹，便是加装一组电流感应器，由霍尔传感器时刻检测着电动机的转速，当电动车窗升起时，一旦电动马达转速减缓，当霍尔传感器检测到转速有变化时就会向ECU报告信息，ECU向继电器发出指令，电路会让电流反向，使电动机停转或反转（下降），于是车窗也就停止移动或下降，因此具有一定的防夹功能。
防夹功能是通过一个已经安装在印刷电路板上的霍尔传感器来识别在玻璃升降时是否有外界干涉。
霍尔传感器是来判别电机轴的转速变化。
在关闭玻璃时，霍尔传感器判断出转速的变化，车门控制单元会意识到遇到一个干扰力，则改变电机运动的方向。
防夹功能一个升降行程内只有一次。
其后必须要初始化玻璃的上下位置才可再次实现防夹功能。
