电风扇的原理及维修
电风扇的原理及维修
电风扇的原理及维修电风扇是一种利用电能驱动的设备，主要用于产生空气流动，以达到降温或通风的目的。
它由电机、叶轮和外壳组成。
电机是电风扇的核心部件，通过将电能转化为机械能来驱动叶轮旋转，从而产生气流。
下面详细介绍电风扇的原理及维修。
电风扇的工作原理是基于电磁感应定律和电机的工作原理。
当电源接通时，电流通过电机的定子线圈，形成一个磁场。
磁场与电流方向垂直的叶轮上的导体产生感应电流，并根据右手定则产生磁力。
磁力与磁场方向垂直，叶轮因此受到推力。
叶轮上的导体继续转动，不断与磁场交叉，产生周期性的推力，从而驱动叶轮旋转。
电风扇的主要维修问题包括电机故障、叶轮损坏和电源线故障。
当电机出现故障时，电风扇可能不能正常工作或运转速度变慢。
这可能是由于电机线圈损坏或轴承磨损造成的。
在这种情况下，需要使用万用表测试电机的线圈是否断路，并且需要更换损坏的部件。
当叶轮损坏时，电风扇可能产生异常噪音或不能正常工作。
这可能是由于叶轮与马达轴不正常接触或叶轮形状损坏造成的。
在这种情况下，需要拆卸叶轮并检查是否需要更换。
电源线故障通常是电风扇无法正常启动或无法保持稳定运行的原因。
这可能是由于电源线接触不良或损坏造成的。
请检查电源线的插头和插座，并确保它们之间连接良好。
如果发现电源线损坏，请及时更换它。
在进行电风扇维修之前，确保电源已断开，并将电风扇拆解。
在拆解电风扇之前，应阅读并理解相关的维修手册或使用说明书。
根据手册的指引，逐步拆卸电风扇的外壳、叶轮和电机。
检查每个组件的磨损程度，并根据需要进行清洁、修复或更换。
维修完成后，重新安装电风扇的组件，并确保每个组件都正确安装在位。
再次检查电源线和电机的接线，并关闭风扇外壳。
最后，连接电源并测试电风扇是否正常工作。
为了保持电风扇的正常运行，定期清洁和维护是必要的。
清洁过程包括除尘和清洗叶轮、外壳和滤网。
同时，确保电源线没有损坏或过度拉伸，并保持接触良好。
避免将电风扇放置在易受潮或多尘的环境中，以延长电风扇的使用寿命。

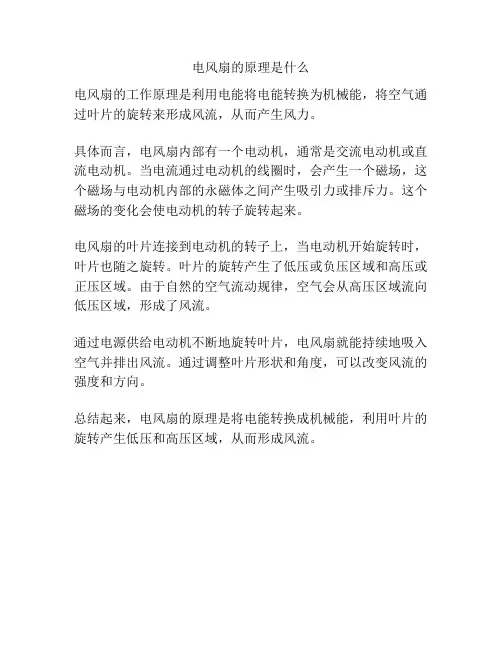

电风扇的原理是什么
电风扇的原理是什么
电风扇的工作原理是利用电能将电能转换为机械能，将空气通过叶片的旋转来形成风流，从而产生风力。
具体而言，电风扇内部有一个电动机，通常是交流电动机或直流电动机。
当电流通过电动机的线圈时，会产生一个磁场，这个磁场与电动机内部的永磁体之间产生吸引力或排斥力。
这个磁场的变化会使电动机的转子旋转起来。
电风扇的叶片连接到电动机的转子上，当电动机开始旋转时，叶片也随之旋转。
叶片的旋转产生了低压或负压区域和高压或正压区域。
由于自然的空气流动规律，空气会从高压区域流向低压区域，形成了风流。
通过电源供给电动机不断地旋转叶片，电风扇就能持续地吸入空气并排出风流。
通过调整叶片形状和角度，可以改变风流的强度和方向。
总结起来，电风扇的原理是将电能转换成机械能，利用叶片的旋转产生低压和高压区域，从而形成风流。

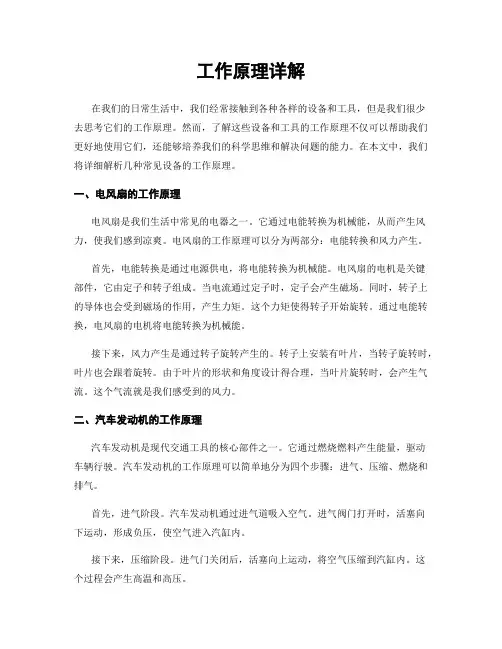

工作原理详解
工作原理详解在我们的日常生活中，我们经常接触到各种各样的设备和工具，但是我们很少去思考它们的工作原理。
然而，了解这些设备和工具的工作原理不仅可以帮助我们更好地使用它们，还能够培养我们的科学思维和解决问题的能力。
在本文中，我们将详细解析几种常见设备的工作原理。
一、电风扇的工作原理电风扇是我们生活中常见的电器之一。
它通过电能转换为机械能，从而产生风力，使我们感到凉爽。
电风扇的工作原理可以分为两部分：电能转换和风力产生。
首先，电能转换是通过电源供电，将电能转换为机械能。
电风扇的电机是关键部件，它由定子和转子组成。
当电流通过定子时，定子会产生磁场。
同时，转子上的导体也会受到磁场的作用，产生力矩。
这个力矩使得转子开始旋转。
通过电能转换，电风扇的电机将电能转换为机械能。
接下来，风力产生是通过转子旋转产生的。
转子上安装有叶片，当转子旋转时，叶片也会跟着旋转。
由于叶片的形状和角度设计得合理，当叶片旋转时，会产生气流。
这个气流就是我们感受到的风力。
二、汽车发动机的工作原理汽车发动机是现代交通工具的核心部件之一。
它通过燃烧燃料产生能量，驱动车辆行驶。
汽车发动机的工作原理可以简单地分为四个步骤：进气、压缩、燃烧和排气。
首先，进气阶段。
汽车发动机通过进气道吸入空气。
进气阀门打开时，活塞向下运动，形成负压，使空气进入汽缸内。
接下来，压缩阶段。
进气门关闭后，活塞向上运动，将空气压缩到汽缸内。
这个过程会产生高温和高压。
然后，燃烧阶段。
在压缩阶段的末尾，喷油器喷入燃料，与压缩空气混合。
然后，火花塞发出火花，引燃混合气体。
燃烧产生的高温和高压气体推动活塞向下运动，驱动曲轴旋转。
最后，排气阶段。
活塞向上运动，将燃烧产生的废气排出汽缸，通过排气门排出。
通过这四个步骤的循环，汽车发动机不断地将燃料转化为能量，驱动车辆行驶。
三、电视机的工作原理电视机是我们家庭娱乐中不可或缺的设备。
它通过电能转换为图像和声音，使我们能够观看电视节目。
电视机的工作原理可以分为三个部分：图像生成、声音产生和信号接收。
电风扇的工作电路原理
电风扇的工作电路原理
电风扇的工作电路原理主要包括以下几个部分：
1. 电源部分：电风扇通常使用交流电源供电，通过电源线将电流输入到电风扇的电路中。
2. 电机部分：电风扇的核心部分是电机，通常是一个单相感应电动机。
电机内部有一个线圈和一个旋转的转子。
当电流通过线圈时，会产生一个旋转磁场，使转子旋转。
3. 开关部分：电风扇通常有一个开关来控制其开启和关闭。
当开关打开时，电流可以通过电路流向电机，使电机开始工作；当开关关闭时，电流被切断，电机停止工作。
4. 调速部分：有些电风扇还配有调速功能。
调速功能通常是通过改变电路中的电阻来实现的。
当电阻值较小时，电流通过电路的电阻较小，电机转速较快；当电阻值较大时，电流通过电路的电阻较大，电机转速较慢。
总的来说，电风扇的工作电路原理是通过电源将电流输入到电机中，然后通过开关控制电机的开启和关闭，同时通过调速功能来控制电机的转速。

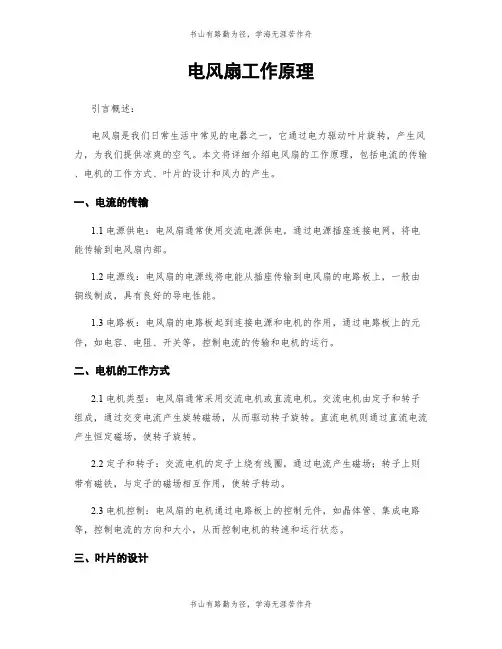

电风扇工作原理
电风扇工作原理引言概述：电风扇是我们日常生活中常见的电器之一，它通过电力驱动叶片旋转，产生风力，为我们提供凉爽的空气。
本文将详细介绍电风扇的工作原理，包括电流的传输、电机的工作方式、叶片的设计和风力的产生。
一、电流的传输1.1 电源供电：电风扇通常使用交流电源供电，通过电源插座连接电网，将电能传输到电风扇内部。
1.2 电源线：电风扇的电源线将电能从插座传输到电风扇的电路板上，一般由铜线制成，具有良好的导电性能。
1.3 电路板：电风扇的电路板起到连接电源和电机的作用，通过电路板上的元件，如电容、电阻、开关等，控制电流的传输和电机的运行。
二、电机的工作方式2.1 电机类型：电风扇通常采用交流电机或直流电机。
交流电机由定子和转子组成，通过交变电流产生旋转磁场，从而驱动转子旋转。
直流电机则通过直流电流产生恒定磁场，使转子旋转。
2.2 定子和转子：交流电机的定子上绕有线圈，通过电流产生磁场；转子上则带有磁铁，与定子的磁场相互作用，使转子转动。
2.3 电机控制：电风扇的电机通过电路板上的控制元件，如晶体管、集成电路等，控制电流的方向和大小，从而控制电机的转速和运行状态。
三、叶片的设计3.1 叶片材料：电风扇的叶片通常由塑料或金属制成，塑料叶片轻便且成本低，金属叶片则更耐用且具有更好的风力传输效果。
3.2 叶片形状：叶片的形状对风力的产生和传输起着重要作用。
常见的叶片形状有螺旋形、翼型形、扇形等，这些形状能够有效地将空气吸入并排出，产生较大的风力。
3.3 叶片数量和角度：电风扇的叶片数量和角度也会影响风力的产生。
通常，叶片数量越多，风力越大；叶片角度越大，风力越强。
四、风力的产生4.1 叶片旋转：电风扇的电机驱动叶片旋转，叶片快速旋转时，空气被吸入并被迫排出，形成气流。
4.2 气流传输：叶片旋转产生的气流会形成一股风，通过电风扇的出风口排出，为周围提供凉爽的空气。
4.3 风力调节：电风扇通常具有多档风力调节功能，通过控制电机的转速，调节叶片旋转的快慢，从而调节风力大小。
电风扇的物理原理
电风扇的物理原理
电风扇的物理原理是基于气流的流动原理实现的。
其结构一般包括电机、叶轮和外壳等部分。
电机是电风扇的核心部件，它通过电能转换为机械能，驱动叶轮旋转。
电机内部有铜线圈和永磁铁，当通电时，电流通过铜线圈产生带电磁场，与永磁铁相互作用，形成转动力矩，使叶轮转动。
叶轮是电风扇的扇叶，它们一般由多个扇叶组成，通过轴与电机相连。
当电机转动时，叶轮扇叶随之旋转，扇叶运动产生气流。
外壳是电风扇的保护结构，起到固定和保护电机和叶轮的作用。
外壳上通常会设置出风口，以便将产生的气流引导至特定方向。
电风扇的工作原理是，电机带动叶轮旋转产生气流，当气流通过扇叶时，扇叶的形状和角度会使得气流产生流动的状态。
气流的流动产生了一定的动压差，使得空气周围的压强低于扇叶前方的压强，从而形成了负压区。
此时，空气会被吸入负压区，然后被迅速推入高压区，最终产生一股向外的气流。
总之，电风扇通过电机驱动叶轮旋转，将空气推动形成气流，以达到降低温度、增加空气流动、通风等功能。
电风扇工作原理
电风扇工作原理电风扇是一种常见的家用电器，其工作原理主要是通过电机驱动叶片旋转，从而产生风力。
本文将详细介绍电风扇的工作原理，包括电机工作原理、叶片设计、调速控制和安全保护等方面。
一、电机工作原理电风扇中的电机是一种将电能转换为机械能的关键部件。
其工作原理基于电磁感应定律和通电导体在磁场中受力运动的原理。
当电流通过电机线圈时，会产生磁场，该磁场与铁芯相互作用，使电机转子旋转。
转子的旋转带动与转子连接的叶片旋转，从而产生风力。
二、叶片设计电风扇的叶片设计对其风力的大小和方向有着重要的影响。
电风扇的叶片一般采用轻质材料制成，如塑料或铝合金等。
叶片的设计形状和角度对风力的大小和方向起到关键作用。
一般来说，叶片的设计需要经过多次试验和改进，以达到最优的风力效果。
三、调速控制电风扇的调速控制是指通过调节电机的输入电压或电流来改变电机的转速，从而实现风力的调节。
调速控制可以通过手动调节和自动调节两种方式实现。
手动调节通常是通过调速开关来实现，而自动调节则是通过电子调速器来实现。
电子调速器可以根据温度、湿度等环境因素自动调节电风扇的转速，从而实现对环境的智能控制。
四、安全保护电风扇的安全保护是保证其正常运行和使用安全的重要措施。
一般来说，电风扇的安全保护措施包括过载保护、短路保护、过热保护等。
过载保护是指在电机过载时切断电源，以防止电机过热或烧毁；短路保护是指在电路发生短路时切断电源，以防止电路短路引起火灾；过热保护是指在电机温度过高时切断电源，以防止电机过热损坏。
此外，为了确保电风扇的安全使用，用户在使用过程中应该注意以下几点：不要在潮湿的环境中使用电风扇；不要在高温环境下长时间使用电风扇；不要将电风扇放在易燃易爆物品附近；定期清洗电风扇的外壳和叶片，保持清洁卫生。
电风扇转动原理
电风扇转动原理电风扇作为一种常见的家用电器，其转动原理是基于电能转换为机械能的原理。
通过电能的输入，电风扇可以产生风力，使空气流动，从而起到降温或者通风的作用。
下面将详细介绍电风扇的转动原理。
一、电动机的工作原理电风扇中的核心部件是电动机，它通过电流的通入来产生磁场，进而产生电磁力，使电动机转动。
电动机的基本结构包括定子和转子。
定子是固定的部分，由线圈组成，通常称为电磁铁。
转子则是可旋转的部分，通常由磁钢制成。
当电流通入线圈时，电磁铁产生磁场，而磁钢被吸引并跟随旋转，从而实现电动机的转动。
二、电风扇的风扇叶片除了电动机，电风扇中的另一个重要部件就是风扇叶片。
风扇叶片通常由塑料或金属材料制成，其数量可以是二至多个。
当电动机开始转动后，风扇叶片也随之旋转。
风扇叶片通过产生离心力，将周围的空气推动起来，形成一股风力。
三、电路控制系统除了电动机和风扇叶片，电风扇还配备了一个电路控制系统，以实现开关控制、转速调节等功能。
电路控制系统通常包括电源开关、转速开关和电路板等。
通过电源开关，用户可以将电风扇的电源打开或关闭。
转速开关则可以用于调节电风扇的转速，一般分为高、中、低档位。
电路板则用于控制电流的流向以及转速的调节。
四、电能转换为风能当电风扇通电后，电能被传递至电动机，产生磁场，使电动机开始转动。
同时，风扇叶片随之旋转，通过形成离心力将周围的空气推动起来，形成一股风力。
这样，电能被转换为机械能，实现了风力的产生。
总结：电风扇通过电能转换为机械能的过程实现了转动。
电动机是电风扇的核心部件，通过产生磁场实现了转动。
同时，风扇叶片也起到了关键的作用，通过形成离心力推动周围的空气，产生风力。
通过电路控制系统，用户可以方便地控制电风扇的开关和转速。
这些组成部件相互配合，实现了电风扇的转动原理。
需要注意的是，电风扇在使用过程中要注意安全，避免将手指或其他物体伸入风扇叶片，以免造成伤害。
另外，定期清洁电风扇，保持其正常运转和使用寿命。
电风扇的科学原理
电风扇的科学原理电风扇是一种常见的家用电器，能够提供凉爽和舒适的空气流动。
它的工作原理基于一些物理原理和电气原理。
本文将系统介绍电风扇的科学原理。
一、电风扇的基本构造电风扇通常由电源线、电机、叶片和支架等组成。
电源线将电源与电机连接起来，使电机能够正常工作。
电机则是电风扇的核心部件，通过电能转化为机械能，驱动叶片转动。
叶片是电风扇能够产生风的部分，支架则用于支撑整个风扇。
二、电机原理电风扇使用的电机通常是交流电机，它将电能转化为机械能。
交流电机的核心是通过电磁感应原理工作的。
当电流通过导线时，会产生磁场。
而当导线处于磁场中时，磁场就会作用于导线上，使得导线受到力的作用。
交流电机利用这种原理产生转矩，将电能转化为机械能，驱动叶片旋转。
三、叶片设计原理叶片的设计是影响电风扇效果的重要因素。
一般来说，电风扇的叶片采用弯曲的形状，能够更好地捕捉空气并产生气流。
叶片的数目、角度和长度也会对电风扇的工作效果产生影响。
合理的叶片设计可以使得电风扇产生较大的风量，提供更好的散热效果。
四、风的产生与传递电风扇通过旋转的叶片产生风，其本质上是通过增加空气分子的动能来实现的。
当叶片旋转时，空气分子会被推动并加速运动。
由于动能守恒定律的存在，当空气分子的动能增加时，其速度也会增加。
这样，产生的风就能够传递到周围的环境中，形成空气流动，给人们带来凉爽感受。
五、电风扇的散热原理电风扇在使用过程中不仅能够给人带来凉爽感觉，还能起到散热的作用。
电器工作时会产生热量，如果热量无法及时散出去，就会导致设备过热而损坏。
电风扇通过产生风来加速周围空气的流动，增加热量的传导和对流，从而帮助将热量带走，保证电器的正常工作。
六、安全注意事项在使用电风扇时，我们需要注意一些安全事项。
首先，要选择质量可靠的产品，避免使用不合格或老化的电风扇。
其次，使用过程中要避免将手或其他物体接近旋转的叶片，以免发生意外。
同时，使用电风扇时应注意电源的正常连接和使用环境的通风情况，避免发生线路故障或设备过热。
为什么电风扇能够产生风
为什么电风扇能够产生风电风扇是现代生活中常见的电器之一，它通过旋转叶片产生气流，从而产生风。
为什么电风扇能够产生风，涉及到物理学中的原理和机制。
本文将探讨电风扇产生风的原理以及应用。
一、电风扇的工作原理电风扇通过电力驱动电机，使扇叶旋转，从而产生气流。
其工作原理主要可分为以下几个方面：1. 扇叶旋转产生气流电风扇的核心部件是电机和扇叶。
电机通过电能转化为机械能，驱动扇叶快速旋转。
扇叶在快速旋转的过程中，将周围空气带动起来，形成气流。
2. 排风方向决定风向电风扇的设计通常采用了扇叶呈弧形排布，使得扇叶在旋转时能够更好地将空气吸入和排出。
扇叶的排风方向决定了电风扇产生的风的方向。
通常情况下，电风扇前面是吸风口，后面是排风口，因此电风扇吸入空气，然后将气流排出，产生一种向前的风。
3. 风速与扇叶转速相关电风扇产生的风速与扇叶的旋转速度有一定的关系。
转速越快，电风扇产生的风速越大。
因此，调节电风扇的风速主要是通过控制电机的转速来实现的。
一般电风扇有多档风速可供选择，可以根据需要来调节风速大小。
二、电风扇的应用电风扇具有便捷、经济、高效的特点，广泛应用于各个领域。
以下是一些电风扇的应用场景：1. 家庭使用电风扇是家庭生活中常用的电器之一。
夏季高温时，它能够为家庭提供凉爽的空气，改善生活环境。
家用电风扇通常采用小巧轻便的设计，便于搬运移动，可以放置在客厅、卧室等不同场所使用。
2. 办公场所电风扇也广泛应用于办公场所，如办公室、会议室等。
在炎热的夏季，电风扇能够为工作人员提供舒适的工作环境，提高工作效率。
同时，由于电风扇体积较小，便于放置在办公桌上，不占用过多空间。
3. 工业领域电风扇在工业领域中也有应用，如风冷设备散热。
在一些工业生产过程中，设备会产生大量的热量，需要进行散热处理，以保证设备正常运行。
此时，电风扇通过产生气流，加速散热速度，确保设备的正常工作。
4. 室外活动在一些室外活动场合，如露天音乐会、运动会等，电风扇也常被用于为观众提供凉爽的环境。
【精品课件】电风扇基本原理与几种常用风扇维修
降温，是因为液态水汽化需要汽化热。
能提高湿度当然也是液态水汽化增加了室内的湿度。有增
湿效果。
2020/11/23
长江大学电信学院 龙从玉
12
3. 风扇电动机
3.1.电容式风扇电动机： 风扇电动机多用4极电容电动机 转速在1400转/分以下. 启动转矩(0.3-0.5)倍额定转矩， 最大转矩(1.1-1.5)倍额定转矩.
2. 单相电容转异步交流电动机
电容运转电动机无论在启动或运转时，其副绕组与电容器串联并接到电源两端 。这种运行方式，实质上是一台两相异步电动机，其两个绕组在空间相隔900电角 度，绕组中的电流在时间上也相差900相角。定子绕组在气隙中产生的磁场接近圆 形旋转磁场，使电动机的性能有较大的改善。这种电动机的功率因数、效率及过 载能力都比普通单相异步交流电动机高。由于电动机在运行时需要的电容比启动 时小，所以在电动机启动后，必须利用离心开关把多余的电容C1（起动电容）切 除，而另一电容C2（运行电容）仍与副绕组接通，如图1.36所示。
电风扇原理与几种 风扇维修
1 概述
电风扇都是电流通过电动机带动叶 片产生空气对流加速散热的
4.1.1 电风扇的类型
1. 按自动化程度分类
可分为普通电风扇和高档电风扇。 2.按使用电源分类
可分为交流电风扇、直流电风扇和交直流电风扇。 3.按电动机的形式分类
可分为单相交流罩极式、单相交流电容式及交直 流两用的串激式电风扇。
•
4 单相异步交流电动机的工作原理
单相异步交流电动机的工作绕组接通电源后，就会在气隙内产生一个大小相 等、方向相反的脉振磁场，当该磁场切割转子导条后，将在导条中感应出相应的 电势和电流，当转子电流与磁场作用时产生相应的电磁转矩。最终转矩等于零（ 即转子不转），必须借助起动绕组和电容器，来削弱其中一个方向的磁场，使在 起动时气隙中能够形成一个旋转磁场。从而驱动转子顺着增强磁场的旋转方向转 动。
电风扇的制作原理
电风扇的制作原理
电风扇的制作原理基于电磁感应和电动机技术。
以下是电风扇的制作原理的详细解释：
1. 电磁感应：电风扇的运转是通过电磁感应实现的。
电扇的主要部件是由线圈和磁铁组成的电动机。
当通过电动机中的线圈通电时，产生一个磁场。
这个磁场与电动机中的磁铁相互作用，使电动机开始旋转。
2. 电动机：电动机是电风扇的核心组件。
它通常由一个线圈和一个旋转的磁铁构成。
当通过线圈通电时，线圈内的电流会产生一个磁场。
这个磁场与磁铁相互作用，产生一个力矩，使电动机开始旋转。
3. 旋转的叶片：电动机的旋转动力通过轴传递给叶片，使叶片开始旋转。
叶片通常由轻便的材料制成，可以高效地转移电动机的旋转动力，并通过产生气流来产生风。
4. 供电方式：电风扇通常需要外部电源供电，通过插头插入插座进行供电。
电流通过线圈时会产生磁场，从而驱动电动机。
5. 控制开关：电风扇通常配备控制开关，用于控制风扇的开关和风速。
开关通过控制电流的流向和强度，使风扇的电动机实现不同的旋转速度。
有些电风扇还配备了遥控器，方便用户远程控制。
综上所述，电风扇的制作原理通过电磁感应和电动机的配合实现，通过旋转的叶片产生风。
电风扇原理及故障检修
电风扇工作原理电风扇的主要部件是：交流电动机。
其工作原理是：通电线圈在磁场中受力而转动。
能量的转化形式是：电能主要转化为机械能，同时由于线圈有电阻，所以不可避免的有一部分电能要转化为热能。
电风扇工作时（假设房间与外界没有热传递）室内的温度不仅没有降低，反而会升高。
让我们一块来分析一下温度升高的原因：电风扇工作时，由于有电流通过电风扇的线圈，导线是有电阻的，所以会不可避免的产生热量向外放热，故温度会升高。
但人们为什么会感觉到凉爽呢？因为人体的体表有大量的汗液，当电风扇工作起来以后，室内的空气会流动起来，所以就能够促进汗液的急速蒸发，结合“蒸发需要吸收大量的热量”，故人们会感觉到凉爽。
电风扇构造转子：由磁铁、扇叶及轴组成；定子：由硅钢片、线轴及轴承组成；控制电路：由IC感应磁铁；N.S.极经由电路控制其线圈导通而产生内部激磁使转子旋转。
电风扇种类1、按电动机结构可分为：有单相电容式、单相罩极式、三相感应式、直流及交直流两用串激整流子式电风扇。
2、按用途分类可分为：家用电风扇和工业用排风扇。
⑴家用电风扇：有吊扇、台扇、落地扇、壁扇、顶扇、换气扇、转页扇、空调扇（即冷风扇）等；台扇中又有摇头的和不摇头之分，也有的转页扇；落地扇中有摇头、转页的。
还有一种微风小电扇，是专门吊在蚊帐里的，夏日晚上睡觉，一开它顿时就微风习习，可以安稳地睡上一觉，还不会生病。
⑵工业用排风扇：主要用于强迫空气对流之用。
电风扇用久以后，扇叶的下面很容易沾上很多灰尘。
这是电风扇在工作时，由于扇叶和空气相互摩擦而使扇叶带上了静电，带电的物体能够吸引轻小物体的性质，从而能够吸收室内飘浮的细小灰尘造成的。
常见问题即解决方法：一般的电器故障就是调速开关容易坏，电容也容易坏，若电机不转，把调速开关短接，电机若转说明调速开关已坏，如果还是不转，用手转动，若电机转起来，说明电容已坏，如果还是不行的话，看有没有堵转，用万用表测绕组，若是三速电机，引出五根线，它们都是通的，若是绕组断掉就只有换一个了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习目标：1、了解电风扇的工作原理 2、了解电风扇的分类 3、掌握电风扇的结构 4 、掌握电风扇的调速方法 5、掌握电风扇的维修方法
电子协会：罗江华制作
电风扇的工作原理
• 电风扇的主要部件是：交流电动机。其工作原理是 ：通电线圈在磁场中受力而转动。能量的转化形式 是：电能主要转化为机械能，同时由于线圈有电阻 ，所以不可避免的有一部分电能要转化为内能。 • 电风扇工作时，由于有电流通过电风扇的线圈，导 线是有电阻的，所以会不可避免的产生热量向外放 热，故温度会升高。但人们为什么会感觉到凉爽呢 ？因为人体的体表有大量的汗液，当电风扇工作起 来以后，室内的空气会流动起来，所以就能够促进 汗液的急速蒸发，结合“蒸发需要吸收大量的热量 ”，故人们会感觉到凉爽。
抽头法 1.L型抽头法
2.T型抽头法
无级调速一般采用双向晶闸管 作为风扇电动机的开关．利用晶闸 管的可控特性，通过改变晶闸管的 控制角α ，使晶闸管输出电压发生 改变，达到调节电动机转速的目的 。在电源电压每个半周起始部分， 双向晶闸管VS为阻断状态，电源电 压通过电位器RP，电阻R向电容C充 电，当电容C上的充电电压达到双 向触发二极管VD的触发电压时，VD 导通，C通过VD向VS的控制极放电 ，使VS导通，有电流流过电机绕组 。通过调节电位器RP的阻值大小， 可调节电容C的充电时间常数，也 就调节了双向晶闸管VS的控制角α ，RP越大，控制角α 越大，负载电 动机M上电压变小，转速变慢。
(2)定时控制 当芯片MH8822的3脚与5脚间接有二极管VD14时，定 时器选择时间为60、120、360min,3脚与5脚间不接VD14， 定时器选择时间为60、120、240min；若VD14接至l脚与5 脚,则定时器选择时间为30、60、120min。在电风扇运转状 态下，重复按定时控制键,定时器按60min—120min— 360min循环。 (3)摇头电机控制 当芯片MH8822的10脚输出高电平时,VD16导通，触发 VS18导通,摇头电动机运转。
红外线遥控电路
红外线遥控发射电路
红外线接收与控制处理电路
微电脑程控电风扇
结构 1.程控电风扇的面板布置 2.电动式摇头控制机构
基本原理分析
电风扇程控控制的特点主要有以下几个方面： 1)风速可调,一般为强、中、弱三档控制。 • 2)仿自然风功能,自然风为三档风速间歇随机变化。 3)睡眠风功能,采用间歇控制方式，以适合人体生理要 求。 4)定时功能，普通风和睡眠风均能进行定时控制。 5)LED显示功能，一般显示当前的操作方式。 6)设有手动轻触开关和遥控器。 7)电路中设有过流保护元件，以防电风扇过流损坏。 专为电风扇控制电路设计的电脑芯片种类繁多，下面 仅以 MH8822 单片机为例做简单介绍。 MH8822 微电脑程 控电风扇的电原理图如图
吊扇的外形 结构如图7-15 所示。
吊扇的扇头结 构如图7-16所示。
吊扇的扇叶如图 7-17所示。
鸿运扇的典型结构如图7-21所示。
风扇电动机
交流电动机
直流电动机
交直流两用 电动机
单相异步 电动机
三相电动机
串励式 电动机
并励式 电动机
复励式 电动机
单相电容式电动机
定子、转子、轴承、端盖
单相异步交流电动机的结构
• (4)蜂鸣器控制 •当芯片MH8822每接收一次有效指令，2脚输出高电 平时，三极管VT31、VT33工作,经电阻R16的正反馈作 用构成振荡，使压电片BC发声,当2脚输出低电平时 无效。 •(5)显示电路 •当芯片相应端子输出高电平时，对应的发光二极管 发光，显示电风扇当前的工作状态。 •(6)遥控控制 •遥控接收电路主要由MR8l81集成电路和红外线光敏 二极管VD9组成,接收到的信号经放大后送入芯片 MH8822的8脚，经芯片译码并执行操作。
1.更换电机 2.减少使用时间
1.更换 1.更换电机 2.校正或更换
微电脑程控风扇
电风扇控制电路分析
1 电抗器调速电路 由电动机、电抗器、调 速开关、定时器、电容 器、指示灯等组成。 2 抽头调速电路
由定时器、调速开关 、电容器、电动机、 指示灯等组成。
电风扇控制电路分析 3 模拟自然风电路
常见故障维修 故障现象
风扇不转
故障原因
1.保护开关不良 2.热过载损坏 3.轴承卡死 4.线圈损坏 5.电容损坏
故障处理
1.修理 2.更换 3.加油或重新少
1.加油 2.更换
电机发热
风向转叶不动 噪声大
1.线圈匝间短路 2.电压过低
1.同步电机损坏 1.轴承松动 2.风叶变形
2.电路功能分析
• (1)风量方式控制 • 1)风速控制键:芯片MH8822的l2、13、14脚为高 电平，分别使相应的晶闸管触发导通，这样便可得 到可供选择的3种风速，按强风—中风—弱风顺序循 环变换,并且指示相应档位的发光二极管LED发光。 • 2)仿自然风控制键：从中断方式(即不仿自然风方 式)起，按动—次则变换一种方式,按强周期—弱周期 —睡眠周期的顺序循环变换，并且相应的 LED发光, 在强或弱周期自然风下运转时 ,如果按动仿自然风控 制键，则变为低速运转。在睡眠周期自然风下运行 时，如果按仿自然风键，则变为弱风速长期运行。
单相异步交流电动机由前端盖、后端盖、轴承、定子铁心、定子绕组 、转子、起动元件等部分组成，其结构如图所示。
（二）摇头机构
• 摇头机构由减 速机构、连杆机构 、控制机构与过载 保护装置组成，形 式有两种:离合式与 揿拨式。离合式摇 头机构如图7-4所示 。
揿拨式摇头机构如图7-6所示。
电风扇控制部分
电风扇的分类
• 按用途分类：扇风风扇、排气风扇。 • 按安装方式分类 ：吊扇 、台扇、壁扇、落地 扇。 • 按功能分类 ：有可摇头与不摇头 ；有定时与 不定时；可调速与不可调速 ；有遥控与不遥 控等。
扇风风扇
落 地 扇 壁扇
吊扇
台 扇
排气风扇
台扇的结构
• 台扇的基本结构如图7-1所示。
吊扇的结构
调速开关
• 琴键开关是 目前最普遍的 一种调速开关 ，如图7-10所 示。
旋转开关结构 示意图如图7-11 所示。
定时器
鸿运扇电机
接线方法：
红色：快
白色：中
兰色：慢 黄色：电容 黑色：公共线
通用风扇原理图
电风扇的调速方法及原理
电抗器法
电容式电动机串联电抗器的调速原理图1
电抗器
电抗器的外形 如图7-9所示。
