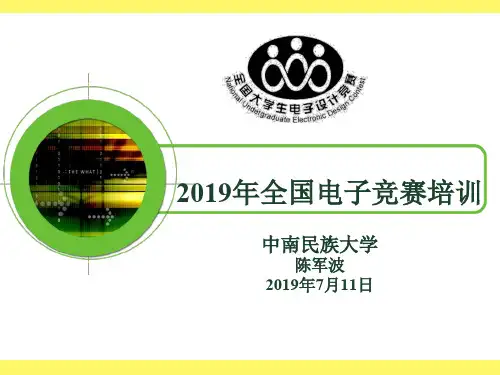

全国电子设计大赛培训讲义

全国电子设计大赛培训讲义一、历届竞赛赛题解析第一届（1994年）全国大学生电子设计竞赛题目一、简易数控直流电源二、多路数据采集系统第二届（1995年）全国大学生电子设计竞赛题目一、实用低频功率放大器二、实用信号源的设计和制作三、简易无线电遥控系统四、简易电阻、电容和电感测试仪第三届（1997年）全国大学生电子设计竞赛题目A题直流稳定电源B题简易数字频率计C题水温控制系统D题调幅广播收音机*第四届（1999年）全国大学生电子设计竞赛题目A题测量放大器B题数字式工频有效值多用表C题频率特性测试仪D题短波调频接收机E题数字化语音存储与回放系统第五届（2001年）全国大学生电子设计竞赛题目A题波形发生器B题简易数字存储示波器C题自动往返电动小汽车D题高效率音频功率放大器E题数据采集与传输系统F题调频收音机第六届（2003年）全国大学生电子设计竞赛题目A题电压控制LC振荡器B题宽带放大器C题低频数字式相位测量仪D题简易逻辑分析仪E题简易智能电动车F题液体点滴速度监控装置第七届（2005年）全国大学生电子设计竞赛题目A题正弦信号发生器B题集成运放参数测试仪C题简易频谱分析仪D题单工无线呼叫系统E题悬挂运动控制系统F题数控直流电流源G题三相正弦波变频电源纵观历届赛题，设计方向大致可以分为四类：（一）功能电路兼控制类系统设计(11项)第一届（1994年）全国大学生电子设计竞赛题目一、简易数控直流电源第二届（1995年）全国大学生电子设计竞赛题目一、实用低频功率放大器二、实用信号源的设计和制作第三届（1997年）全国大学生电子设计竞赛题目A题直流稳定电源第四届（1999年）全国大学生电子设计竞赛题目A题测量放大器第五届（2001年）全国大学生电子设计竞赛题目D题高效率音频功率放大器第六届（2003年）全国大学生电子设计竞赛题目A题电压控制LC振荡器B题宽带放大器A题正弦信号发生器F题数控直流电流源G题三相正弦波变频电源（二）测量仪器类系统设计（10项）第二届（1995年）全国大学生电子设计竞赛题目四、简易电阻、电容和电感测试仪第三届（1997年）全国大学生电子设计竞赛题目B题简易数字频率计第四届（1999年）全国大学生电子设计竞赛题目B题数字式工频有效值多用表C题频率特性测试仪第五届（2001年）全国大学生电子设计竞赛题目A题波形发生器B题简易数字存储示波器第六届（2003年）全国大学生电子设计竞赛题目C题低频数字式相位测量仪D题简易逻辑分析仪第七届（2005年）全国大学生电子设计竞赛题目B题集成运放参数测试仪C题简易频谱分析仪（三）通信传输类系统设计（7项）第一届（1994年）全国大学生电子设计竞赛题目二、多路数据采集系统第二届（1995年）全国大学生电子设计竞赛题目三、简易无线电遥控系统D题调幅广播收音机*第四届（1999年）全国大学生电子设计竞赛题目D题短波调频接收机第五届（2001年）全国大学生电子设计竞赛题目E题数据采集与传输系统F题调频收音机第六届（2003年）全国大学生电子设计竞赛题目第七届（2005年）全国大学生电子设计竞赛题目D题单工无线呼叫系统（四）自动控制兼电路类系统设计（6项）第一届（1994年）全国大学生电子设计竞赛题目第二届（1995年）全国大学生电子设计竞赛题目第三届（1997年）全国大学生电子设计竞赛题目C题水温控制系统第四届（1999年）全国大学生电子设计竞赛题目E题数字化语音存储与回放系统第五届（2001年）全国大学生电子设计竞赛题目C题自动往返电动小汽车第六届（2003年）全国大学生电子设计竞赛题目E题简易智能电动车F题液体点滴速度监控装置第七届（2005年）全国大学生电子设计竞赛题目E题悬挂运动控制系二、电子系统设计一般方法这里我们以2005年全国大学生电子设计竞赛A题目来给大家展开讲解以下。

正弦信号发生器（A题）一、任务设计制作一个正弦信号发生器。

二、要求1、基本要求（1）正弦波输出频率X围：1kHz～10MHz；（2）具有频率设置功能，频率步进：100Hz；（3）输出信号频率稳定度：优于10-4；（4）输出电压幅度：在负载电阻上的电压峰-峰值V opp≥1V；（5）失真度：用示波器观察时无明显失真。

2、发挥部分在完成基本要求任务的基础上，增加如下功能：（1）增加输出电压幅度：在频率X围内负载电阻上正弦信号输出电压的峰-峰值V opp=6V±1V；（2）产生模拟幅度调制(AM)信号：在1MHz~10MHzX围内调制度m a可在10%～100%之间程控调节，步进量10%，正弦调制信号频率为1kHz，调制信号自行产生；（3）产生模拟频率调制(FM)信号：在100kHz~10MHz频率X围内产生10kHz最大频偏，且最大频偏可分为5kHz/10kHz二级程控调节，正弦调制信号频率为1kHz，调制信号自行产生；（4）产生二进制PSK、ASK信号：在100kHz固定频率载波进行二进制键控，二进制基带序列码速率固定为10kbps，二进制基带序列信号自行产生；（5）其他。

三、评分标准（一）赛题分析1. 即明确所要设计系统的功能、性能、技术指标及要求、注意事项等，我们推荐尽量把任务书的基本部分和发挥部分一起来考虑。

功能：产生频率、幅度产生的AM、FM信号、产生PSK、ASK信号精度要求: 波形无明显失真、频率稳定度〉10-4主要技术指标：频率1K—10MHz 步进值：100Hz Vp-p>=1V等等。

注意事项：如实现某功能时规定不用的方法或芯片等等。

发挥部分其他部分：即题目的创新点需注意。

2.明确所要测量或实现参数的物理意义，对不明者应迅速查找有关资料。

3.明确所实现参数的值或精度X围的理论计算方法、实际测量的方法（包括测量值的有效数字位数、次数的确定）及测量仪器类型，以便使指标与测量结果进行比较，来表明所完成任务的优劣度。

比如怎样用实际测量数据来说明输出频率的稳定度符合指标的要求。

（二）方案论证与比较即采用什么样的系统框架来实现我们的设计要求，及方案的优缺点比较。

（模仿历届竞赛作品选编）我们选取设计方案的原则有下面几点：1. 总的原则是使用实验室条件允许的、自己熟悉、易于实现、硬件调试少、测试效果好、稳定性高的方法和手段来实现设计。
