可伸缩式苹果采摘器的设计
《苹果采摘机的设计》
苹果采摘机的设计摘要：根据苹果收获的现状, 针对国内苹果的生产环境, 设计了一种基于人工辅助的简单苹果收割机。
分析了苹果收割机及其部件的结构和功能。
提出并实现了多级可调杆的设计。
提出并进行了基于重力原理的嵌套铁环输送和收集袋的设计。
苹果辅助收割机集采摘、收集、运输于一体, 适用于苹果、梨、等苹果采摘。
试验表明, 水果辅助收割机结构简单, 操作灵活, 效率高, 收获质量好, 能显著降低劳动强度, 降低成本, 具有较高的经济和实用生长趋势。
工业化, 人们对水果收获效率提出了越来越高的要求, 传统的人工收获方法效率低, 劳动力浪费等。
不足。
本文提出了一种新型的苹果皮卡机。
通过以往的结构设计、安装调试和后来的现场试验, 验证了该装置的可行性。
关键词：采摘；装置；设计目录第一章绪论 (3)1.1引言 (3)1.2 课题研究目的与意义 (4)1.3 国内外林果机械研究现状及分析 (5)1.3.1 国外林果机械研究现状 (5)1.3.2 国内林果机械研究现状 (6)1.3.3 我国林果采摘机械与国外的差距 (7)第二章机械设计 (8)2.1 苹果果实分布及采摘机理 (8)2.1. 1 果实分布 (8)2.1. 2 采摘机理及要求 (8)2.2 当前采摘情况 (8)2.3 设计总体构思 (9)2.4设计方案 (11)2.4.1操作杆 (14)2.4.2 夹持式采摘机构设计 (15)2.4.3 分拣结构 (16)2.5收集袋 (17)2.6试验分析 (18)第三章结论 (20)致谢...................................................................................... 错误!未定义书签。
参考文献.. (21)第一章绪论1.1引言中国是世界上最大的水果生产国和世界上最大的水果消费国。
占全球产量约1 4% 的水果种植行业的快速发展, 增加了市场对果园机械的需求。
苹果采摘机器人的结构设计与分析
式中，i x代表的是第图1 采摘机器人结构图采摘机器人采用无线信号控制，底部承重平台上置有一个控电柜，内部包含主控器、信号接收器、信号发射器等，在六自由度承重平台下方焊接一圈圆形导轨，并在其上方安装可绕导轨环形运动的移动摄像头，摄像头可向上仰角20°，向下俯角60°，带有三关节，实现可自由旋转360°。
在机器人工作期间，可通过手机配合手柄控制车体运动方向，末端执行器上装有颜色识别传感器和微型超高清摄像头，首先，通过摄像头获取苹果位姿图像，提信息判断采摘对象是否成熟；其次，利用红外传感器获取苹果是否在抓手可采摘范围信息；最后，通过～700mm，不考虑物体之间的阻尼与摩擦等因素，模型材料统一设定为大减少了计算量，但对计算结果未产生本质影响；（3）为提高运算速度，计算的迭代次数等需要修改配置。
主要部件的结构与强度校核六自由度平台瞬态结构校核六自由度运动平台由承载底盘、十字虎克铰、电动缸、气缸、顶部承接台、多边形承载架等组成，本小节主要对承载底盘进行结构分析。
在Workbench行瞬态结构校核，需先进行模型简化，并将其转为求解阶段，首先删除所有接触关系，将结构设定为几个主要连接副，如图3为底部承载平台接触设计总图。
图3 底部承载平台接触设定总图此模型要求在Mechanical中实现姿态控制与运动，因此需给电缸一个位移分量，而Mechanical中只有轴可以实现位移，故在设定电缸与气缸的平移运动副时考虑将电缸及气缸的行程推杆组成全局坐标系，使得轴正方向指向电缸杆的伸出方向，以避免后续求解过程中出现位移方向不合理的情况。
通过分析，求解部分收敛性能良好，在其求解完成总图中，收敛力和标准力均符合要求。
图4 总变形云图由图4可知，在此设定状态下，底部承载平台模图5 总变形云图本文首先对苹果采摘机器人六自由度平台进行运动学分析，验证了模型设计的科学性和合理性，其次对行走机构、末端执行机构进行结构及强度校核，结果分析表明，机械结构合理有效。
苹果采摘机械的设计与改进研究
苹果采摘机械的设计与改进研究一、背景介绍苹果作为一种重要的水果，在全球范围内都有着广泛的市场。
然而，苹果采摘是一项费时费力的任务，需要大量的人工投入。
为了提高采摘效率，减轻果农的负担，苹果采摘机械应运而生。
然而，现有的苹果采摘机械还存在一些问题，如采摘效率低、果实损伤率高、适用性差等。
因此，对苹果采摘机械的设计与改进研究具有重要意义。
二、设计方法1. 总体设计：苹果采摘机械应具有自动导航、精准定位、轻便灵活等特点。
采用机械臂或机械夹具进行苹果采摘，同时配备摄像头和传感器，实现精准定位和导航。
2. 机械臂设计：机械臂应具备伸缩自如、抓取力度适中、防滑效果好等特点。
采用高强度材料制造，如铝合金或不锈钢，以保证机械臂的强度和耐用性。
3. 传感器和摄像头：为了实现精准定位和导航，需要配备不同类型的传感器和摄像头。
如红外传感器用于感知障碍物，超声波传感器用于测量距离，摄像头用于观察苹果的位置和外观。
4. 控制系统：控制系统是苹果采摘机械的核心，应具备自动识别、决策、执行等功能。
采用嵌入式系统或计算机控制系统，可以实现智能化采摘。
三、改进策略1. 提高采摘效率：通过优化机械臂的抓取力度和速度，以及增加机械臂的数量和自动化程度，可以提高采摘效率。
2. 降低果实损伤率：通过改进机械臂的形状和材质，以及优化传感器和摄像头的性能，可以降低果实损伤率。
同时，加强机械臂的防滑效果，避免因抓握力度过大或过小导致果实损伤。
3. 增强适用性：针对不同品种和不同生长状态的苹果，可以通过调整机械臂的长度、形状和夹具的力度，以及优化导航算法，增强苹果采摘机械的适用性。
四、实验验证为了验证改进后的苹果采摘机械的性能，可以进行一系列的实验验证。
可以与果农合作，在实际果园中进行测试。
通过对比改进前后的采摘效率、果实损伤率等指标，评估改进效果。
五、未来发展随着人工智能和物联网技术的发展，苹果采摘机械有望进一步发展。
未来可以考虑引入更先进的传感器技术和人工智能算法，实现更精准的定位和导航，进一步提高采摘效率和质量。
便携式水果采摘器的设计研究
便携式水果采摘器的设计研究随着社会的发展和人们生活水平的提高，水果已经成为人们日常饮食中不可或缺的一部分。
由于水果生长的地点和高度的限制，很多好吃的水果并不容易采摘到。
为了解决这一问题，研发出便携式水果采摘器成为了一个热门的话题。
本文将针对便携式水果采摘器的设计进行研究，并提出一些具体的设计方案。
一、市场需求分析在一些农村地区，农民在收获水果的时候，由于水果生长的高度较高，因此需要借助梯子等工具来采摘水果。
但是梯子不方便携带，而且在采摘水果的时候也存在很多安全隐患。
便携式水果采摘器也可以在这方面发挥很大的作用。
市场上存在着对便携式水果采摘器的需求，而且这个需求还将会随着人们生活水平的提高而不断增加。
二、设计原则1. 便携性：便携式水果采摘器的设计首要考虑的是便携性。
用户希望能够将采摘器轻松地放入口袋或者包中，方便携带。
2. 稳固性：在使用便携式水果采摘器的时候，用户希望能够感到采摘器的稳定性。
这样一来，用户在使用采摘器的时候能够更加轻松，也可以保障自己的安全。
3. 多功能性：在设计便携式水果采摘器的时候，可以考虑增加一些功能，比如防滑设计、高度可调等功能，来提高采摘器的实用性。
4. 轻便易用：便携式水果采摘器应该尽量减少使用者的体力消耗，让使用者能够轻松地完成采摘任务。
三、设计方案一种常见的便携式水果采摘器设计方案是由一个伸缩杆和一个夹具组成。
这种设计方案将杆子伸出来，夹具夹住水果，然后通过用户的手动操作，将水果采摘下来。
这种设计方案便携性较好，但是存在着稳定性较差，用户需要花费一定的体力来完成采摘任务的问题。
另一种设计方案是采用夹式设计，凭借装在便携式水果采摘器上的装置来将水果夹取到。
这种设计方案克服了伸缩杆稳定性不佳的问题，同时用户可以轻松地夹取到水果，省去了手动操作的麻烦。
还有一种设计方案是将便携式水果采摘器设计成一种类似于撑杆跳的结构，用户可以通过压缩弹簧的方式将水果从树上弹下来。
这种设计方案在一定程度上减小了用户的体力消耗，同时使得水果采摘更加轻松。

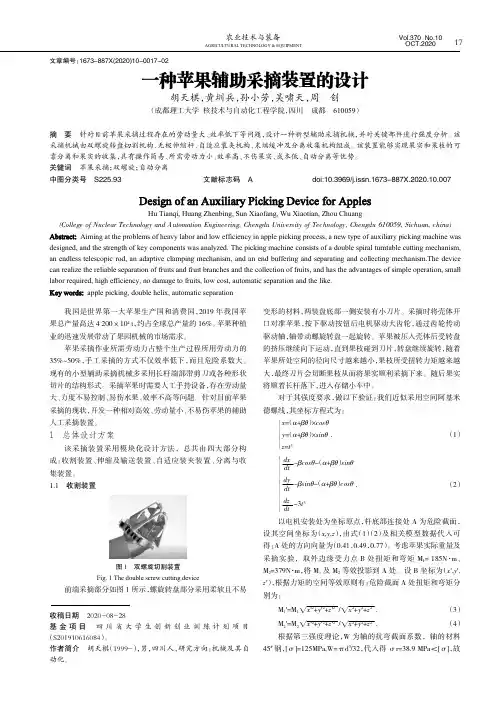

一种苹果辅助采摘装置的设计
Vol.370No.10OCT.2020农业技术与装备AGRICULTURAL TECHNOLOGY &EQUIPMENT 我国是世界第一大苹果生产国和消费国，2019年我国苹果总产量高达4200×104t，约占全球总产量的16%。
苹果种植业的迅速发展带动了果园机械的市场需求。
苹果采摘作业所需劳动力占整个生产过程所用劳动力的35%~50%，手工采摘的方式不仅效率低下，而且危险系数大。
现有的小型辅助采摘机械多采用长杆端部带剪刀或各种形状切片的结构形式。
采摘苹果时需要人工手持设备，存在劳动量大、力度不易控制、易伤水果、效率不高等问题。
针对目前苹果采摘的现状，开发一种相对高效、劳动量小、不易伤苹果的辅助人工采摘装置。
1总体设计方案该采摘装置采用模块化设计方法，总共由四大部分构成：收割装置、伸缩及输送装置、自适应装夹装置、分离与收集装置。
1.1收割装置图1双螺旋切割装置Fig.1The double screw cutting device前端采摘部分如图1所示，螺旋转盘部分采用柔软且不易变形的材料，两装盘底部一侧安装有小刀片。
采摘时将壳体开口对准苹果，按下驱动按钮后电机驱动大齿轮，通过齿轮传动驱动轴，轴带动螺旋转盘一起旋转。
苹果被压入壳体后受转盘的挤压继续向下运动，直到果枝碰到刀片，转盘继续旋转，随着苹果所处空间的径向尺寸越来越小，果枝所受扭转力矩越来越大，最终刀片会切断果枝从而将果实顺利采摘下来。
随后果实将顺着长杆落下，进入存储小车中。
对于其强度要求，做以下验证：我们近似采用空间阿基米德螺线，其坐标方程式为：x=（α+βθ）×cosθy=（α+βθ）×sinθz=t 3⎧⎩⏐⏐⏐⏐⎨⏐⏐⏐⏐.（1）dx dt-βcosθ-（α+βθ）sinθdy dt -βsinθ-（α+βθ）cosθdz dt-3t 3⎧⎩⏐⏐⏐⏐⏐⏐⏐⏐⎨⏐⏐⏐⏐⏐⏐⏐⏐.（2）以电机安装处为坐标原点，杆底部连接处A 为危险截面，设其空间坐标为（x,y,z ），由式（1）（2）及相关模型数据代入可得：A 处的方向向量为（0.41，0.49，0.77）。

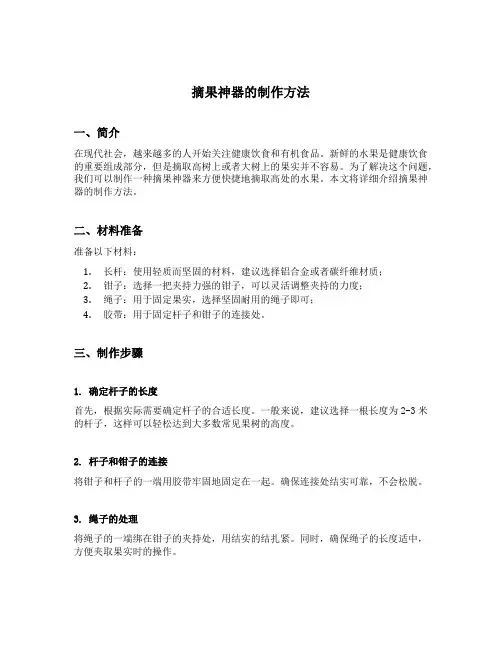

摘果神器的制作方法
摘果神器的制作方法一、简介在现代社会，越来越多的人开始关注健康饮食和有机食品。
新鲜的水果是健康饮食的重要组成部分，但是摘取高树上或者大树上的果实并不容易。
为了解决这个问题，我们可以制作一种摘果神器来方便快捷地摘取高处的水果。
本文将详细介绍摘果神器的制作方法。
二、材料准备准备以下材料：1.长杆：使用轻质而坚固的材料，建议选择铝合金或者碳纤维材质；2.钳子：选择一把夹持力强的钳子，可以灵活调整夹持的力度；3.绳子：用于固定果实，选择坚固耐用的绳子即可；4.胶带：用于固定杆子和钳子的连接处。
三、制作步骤1. 确定杆子的长度首先，根据实际需要确定杆子的合适长度。
一般来说，建议选择一根长度为2-3米的杆子，这样可以轻松达到大多数常见果树的高度。
2. 杆子和钳子的连接将钳子和杆子的一端用胶带牢固地固定在一起。
确保连接处结实可靠，不会松脱。
3. 绳子的处理将绳子的一端绑在钳子的夹持处，用结实的结扎紧。
同时，确保绳子的长度适中，方便夹取果实时的操作。
4. 测试和调整完成以上步骤后，将摘果神器测试到果树下进行实际操作。
按下面的步骤进行调整：1.将钳子对准果实，确保将果实夹住；2.用手轻轻摇动杆子，确保果实牢固夹持不会脱落；3.检查绳子的固定，确保摘取果实时绳子不会松脱。
四、使用技巧摘果神器制作完成后，根据实际使用情况，我们还可以使用一些技巧来提高效率和安全性。
1. 视角选择在摘取果实时，选择一个合适的视角非常重要。
可以站在果树下方，用摘果神器夹取果实。
也可以站在树旁边的位置，将摘果神器伸向树上夹取果实。
选择一个合适的视角可以确保稳定和准确地夹取果实。
2. 动作轻盈使用摘果神器时，需要保持动作轻盈。
过于用力或者突然用力可能会导致果实坠落或者损坏，所以在使用过程中要注意保持稳定和平稳的动作。
3. 安全注意事项在操作过程中，要注意自身安全。
不要在强风或者下雨天气使用摘果神器，确保自己的人身安全。
同时，也要注意周围的人和物品，避免对他人和物品造成伤害。
全国大学生机械工程创新设计大赛获奖案例《旋转式苹果采摘机械手》
旋转式苹果采摘机械手本案例荣获全国大学生机械工程创新设计大赛一等奖1.设计目的我国是世界上最大的苹果生产国和消费国，苹果种植面积和产量占世界总量的40%以上,在世界苹果产业中占有重要地位。
根据苹果树的生长和栽培特性,将所设计苹果釆摘机械手的适用范围设定为：果实直径50〜100 mm,树高3〜4 m,进行采摘作业的人员身高170 cm左右。
目前我国苹果果园面临的一大困难就是没有操作简单且成本低的苹果采摘器，无法高效釆摘苹果。
采摘苹果不仅要耗费大量人力资源，还要花费大量时间与精力进行搬运，且要保证苹果的完整度，同时对离地3 m左右的果实进行采摘具有很大的危险性。
综合以上因素，我们设计了一个危险系数较小、方便果农进行苹果釆摘的旋转式苹果采摘机械手。
2.工作原理1）理论为了实现苹果的采摘功能，所设计的旋转式苹果采摘机械手参照苹果的外形特征，模仿人工采摘苹果的动作来设计。
旋转式苹果釆摘机械手主要由伸缩杆、双手指旋转机械手、牛津伸缩网兜、旋转切割传感器、旋转刀头等机构组成。
（1）伸缩杆。
利用伸缩杆可以随时调节杆的长度，即可以达到采摘不同高度处苹果的目的，提高采摘效率。
当需要伸长或缩短时，放松螺旋紧固件，两个杆之间的摩擦力减小，实现伸长或缩短。
当达到要求长度时，拧紧螺旋紧固件，两杆之间的摩擦力增加，防止相对滑动。
（2）双手指旋转机械手。
本旋转式苹果采摘辅助器的机械手有两根机械手指。
其中比较宽大的一根起到固定和夹紧的作用，另一根机械手指带有旋转刀头。
当伸缩杆对准苹果时,宽大手指会包裹苹果，防止苹果掉落,并在剪切时给予苹果支承。
另一根手指通过旋转切割，可以快速高效地将苹果蒂切断。
（3）旋转切割传感器。
当机械手控制住苹果，控制尖端抵到蒂的底端时，传感器会向下发出信号，开关处接收到传感器的信号时，提示操作人开始剪切。
这样的控制系统能够保证切到苹果蒂的底端，而且可以减少高度差带来的视觉障碍。
2)验证(1)固定装置。
我们设计的水果采摘器的机械结构比较简单，其主体是俯视时圆心角为60。
苹果采摘机器人的机构设计及运动仿真
苹果采摘机器人的机构设计及运动仿真苹果采摘机器人的机构设计及运动仿真近年来，农业机器人的发展迅猛，为农业生产带来了许多便利。
其中，苹果采摘机器人在果园管理中发挥着重要的作用。
本文将探讨苹果采摘机器人的机构设计及运动仿真。
一、机构设计苹果采摘机器人的机构设计需要充分考虑机器人在果园中应对多变环境的能力和采摘苹果的效率。
机构设计应具备以下几个方面的功能：1. 机器人的底盘结构：底盘结构应具备良好的机动性和稳定性，以适应果园地形的不规则性。
采用全地形底盘或者装备可调节高度的轮子，可以让机器人在果园中灵活行走。
2. 机械臂的设计：苹果采摘机器人的机械臂需要具备足够的力量和灵活性，以保证苹果能够准确、迅速地被采摘下来。
机械臂的设计可以参考人手的运动方式，同时结合工程学原理和材料力学的知识，确定机械臂的长度和关节的自由度。
3. 采摘装置的设计：苹果采摘机器人的采摘装置需要具备适应果实不同大小和形状的能力。
可以通过视觉传感器和机器学习算法，实时获取苹果的信息，根据苹果的位置和形态动态调整采摘装置的形状和力度。
二、运动仿真运动仿真是设计苹果采摘机器人的重要环节，通过仿真可以评估和优化机器人的运动性能和操作效率。
以下是运动仿真的几个关键点：1. 运动轨迹规划：通过运动轨迹规划，确定机器人在果园中的行进路线和采摘路径。
车辆动力学和动力学模型可以与果树的空间模型相结合，实现机器人在三维空间中的仿真。
2. 运动学分析：苹果采摘机器人的运动学分析可以确定各关节的位置、速度和加速度等运动参数。
通过运动学仿真，可以模拟机械臂的动作，验证机械臂在采摘过程中的稳定性和准确度。
3. 碰撞检测和安全评估：在仿真中进行碰撞检测和安全评估，可以避免机器人在运行过程中发生碰撞和意外情况。
通过虚拟环境的搭建和模拟苹果采摘的场景，可以检测机器人在采摘过程中可能产生的冲突和风险。
三、结语苹果采摘机器人的机构设计及运动仿真是实现机器人自动采摘苹果的重要步骤。
