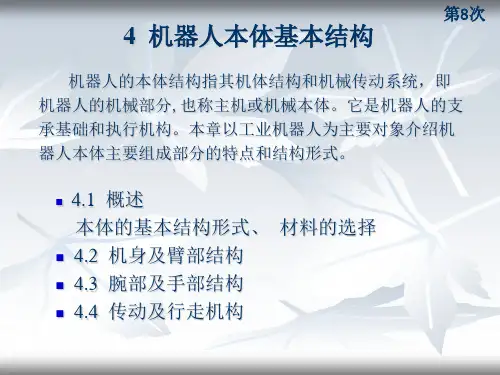

第4章 机器人本体结构
4.2 机身及臂部结构
• 机器人机械结构由三大部分构成：机身、 手臂（含手腕）、手部。其中机身又称立 柱，是支承臂部的部件。同时，大多数工 业机器人必须有一个便于安装的基础部件， 这就是机器人的基座，基座往往与机身做 成一体。有些机器人需要行走，机身下面 还会安装有行走机构。机身和臂部相连， 机身支承臂部，臂部又支承腕部和手部。 机身和臂部运动的平稳性也是应重点注意 的问题。
• (3) 连杆驱动扭矩的瞬态过程在时域中的变化非常 复杂，且和执行器反馈信号有关。连杆的驱动属 于伺服控制型，因而对机械传动系统的刚度、间 隙和运动精度都有较高的要求。 • (4) 连杆系的受力状态、刚度条件和动态性能都是 随位姿的变化而变化的，因此，极容易发生振动 或出现其他不稳定现象。 • 综合以上特点可见，合理的机器人本体结构应当 使其机械系统的工作负载与自重的比值尽可能大， 结构的静动态刚度尽可能高，并尽量提高系统的 固有频率和改善系统的动态性能。
• 二、机器人本体基本结构的举例 • 下面以关节型机器人为例来说明机器人本 体的基本结构。 • 进行机器人本体的运动学、动力学和其他 相关分析时，一般将机器人简化成由连杆、 关节和末端执行器首尾相接，通过关节相 连而构成的一个开式连杆系。在连杆系的 开端安装有末端执行器(也简称为手部)，如 图所示。
一、 机身的自由度和运动
1．机身的自由度：
• 机身往往具有升降、回转及俯仰三个自由度。 • 机身结构一般由机器人总体设计确定。比如， 圆柱坐标型机器人把回转与升降这两个自由度 归属于机身；球坐标型机器人把回转与俯仰这 两个自由度归属于机身；关节坐标型机器人把 回转自由度归属于机身；直角坐标型机器人有 时把升降(Z轴)或水平移动(X轴)自由度归属于 机身。现介绍回转与升降机身和回转与俯仰机 身。

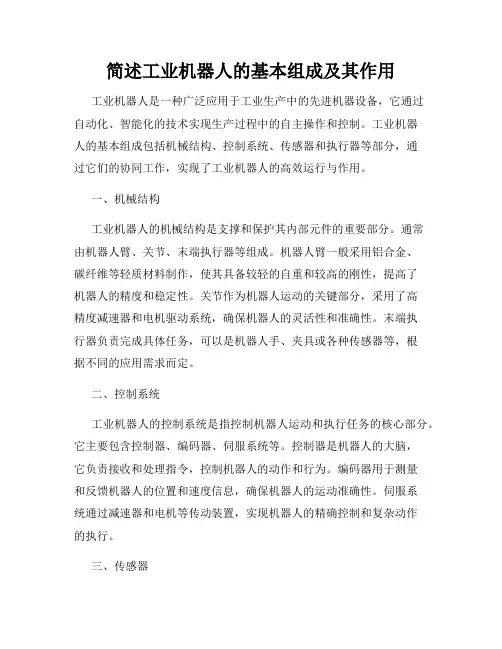

简述工业机器人的基本组成及其作用
简述工业机器人的基本组成及其作用工业机器人是一种广泛应用于工业生产中的先进机器设备，它通过自动化、智能化的技术实现生产过程中的自主操作和控制。
工业机器人的基本组成包括机械结构、控制系统、传感器和执行器等部分，通过它们的协同工作，实现了工业机器人的高效运行与作用。
一、机械结构工业机器人的机械结构是支撑和保护其内部元件的重要部分。
通常由机器人臂、关节、末端执行器等组成。
机器人臂一般采用铝合金、碳纤维等轻质材料制作，使其具备较轻的自重和较高的刚性，提高了机器人的精度和稳定性。
关节作为机器人运动的关键部分，采用了高精度减速器和电机驱动系统，确保机器人的灵活性和准确性。
末端执行器负责完成具体任务，可以是机器人手、夹具或各种传感器等，根据不同的应用需求而定。
二、控制系统工业机器人的控制系统是指控制机器人运动和执行任务的核心部分。
它主要包含控制器、编码器、伺服系统等。
控制器是机器人的大脑，它负责接收和处理指令，控制机器人的动作和行为。
编码器用于测量和反馈机器人的位置和速度信息，确保机器人的运动准确性。
伺服系统通过减速器和电机等传动装置，实现机器人的精确控制和复杂动作的执行。
三、传感器工业机器人的传感器主要用于获取环境信息和工件信息，以便机器人能够根据实际情况做出相应的反应和决策。
常见的传感器包括视觉传感器、力传感器、温度传感器等。
视觉传感器可以捕捉图像并进行图像识别和处理，实现机器人的视觉功能。
力传感器可以感知外部力的大小和方向，使机器人能够进行力控制和力触觉操作。
温度传感器用于测量环境和工件的温度，帮助机器人在高温或低温环境下进行自主作业。
四、执行器工业机器人的执行器是机器人完成具体任务和动作的重要部件。
常见的执行器有液压执行器、电动执行器、气动执行器等。
液压执行器在工业机器人中多用于承担大负荷、高力矩的重型作业；电动执行器可以实现高速、精准的动作控制；气动执行器则具备简单、可靠、成本低等特点，适用于一些简单的装配和运输工作。
工业机器人的基本结构
工业机器人的基本结构工业机器人是一种用于自动化生产的机器人系统，它具有复杂的结构和多样的功能。
下面将介绍工业机器人的基本结构。
工业机器人主要由机械结构、传感器、控制系统和执行器四个主要部分组成。
一、机械结构工业机器人的机械结构是机器人的骨架，它决定了机器人的外形和运动能力。
机械结构包括机器人的机身、关节、连杆、末端执行器等部分。
1. 机身：机身是机器人的主体部分，承载着各个关节和执行器。
一般采用铝合金、钢材或碳纤维等材料制作，具有较强的刚性和轻量化特性。
2. 关节：关节是连接机身和连杆的部分，用于实现机器人的运动。
根据运动方式的不同，关节可以分为旋转关节和直线关节。
旋转关节可以使机器人在水平方向上旋转，而直线关节可以使机器人在垂直方向上进行上下运动。
3. 连杆：连杆是连接关节和末端执行器的部分，它们通过关节的旋转和直线运动，使机器人能够完成各种复杂的任务。
连杆一般采用铝合金或钢材制作，具有一定的刚性和强度。
4. 末端执行器：末端执行器是机器人的“手”，用于实现机器人的具体操作。
常见的末端执行器包括夹爪、焊枪、刀具等，不同的末端执行器适用于不同的工作任务。
二、传感器传感器是工业机器人的感知器官，用于获取周围环境的信息，帮助机器人做出相应的动作。
常见的传感器包括视觉传感器、力传感器、位置传感器等。
1. 视觉传感器：视觉传感器可以通过拍摄和分析图像，实现对物体的识别、定位和测量。
它可以帮助机器人在不同的工作环境中准确定位和操作物体。
2. 力传感器：力传感器可以测量机器人施加在物体上的力和力矩，帮助机器人控制力的大小和方向，实现精确的操作和装配。
3. 位置传感器：位置传感器可以测量机器人各个关节的位置和姿态，提供给控制系统进行运动控制。
常见的位置传感器有编码器、陀螺仪等。
三、控制系统控制系统是工业机器人的大脑，负责对机器人进行运动控制和任务规划。
它由硬件和软件两部分组成。
1. 硬件：硬件部分包括中央处理器（CPU）、存储器、输入输出接口等。
工业机器人第四章-工业机器人结构设计
优点
缺点
直接连结传动
直接装在关节上
结构紧凑
需考虑电机自重，转动惯量大，能耗大
远距离连结传动
经远距离传动装置与关节相连
不需考虑电机自重，平衡性良好
额外的间隙和柔性，结构庞大，能耗大
间接传动
经速比远>1的传动装置与关节相连
经济、对载荷变化不敏感、便于制动设计、方便一些运动转换
传动精度低、结构不紧凑、引入误差，降低可靠性
直接驱动
不经中间关节或经速比=1的传动装置与关节相连
传动精度高，振动小，传动损耗小，可靠性高，响应快
控制系统设计困难，对传感元件要求高，成本高
一 工业机器人总体设计
模块化结构设计 模块化工业机器人 由一些标准化、系列化的模块件通过具有特殊功能的结合部用积木拼搭方式组成的工业机器人系统。 模块化工业机器人的特点 经济性 灵活性 存在的问题 刚度比较差 整体重量偏重 模块针对性待提高
谐波齿轮传动是靠柔性齿轮（柔轮）所产生的可控弹性变形来实现传递运动和动力的。它的基本构件有：柔轮、波发生器和刚轮。三个构件中可任意固定一个，其余两个一为主动、一为从动，可实现减速或增速（固定传动比），也可变换成两个输入，一个输出 ，组成差动传动。
当刚轮固定，波发生器为主动，柔轮为从动时，柔轮在椭圆凸轮作用下产生变形，在波发生器长轴两端处的柔轮轮齿与刚轮轮齿完全啮合；在短轴两端处的柔轮轮齿与刚轮轮齿完全脱开；在波发生器长轴与短轴区间，柔轮轮齿与刚轮轮齿有的处于半啮合状态，称为啮入；有的则逐渐退出啮合处于半脱开状态，称为啮出。由于波发生器的连续转动，使得啮入、完全啮合、啮出、完全脱开这四种情况依次变化，循环不已。由于柔轮比刚轮的齿数少2 ，所以当波发生器转动一周时，柔轮向相反方向转过两个齿的角度，从而实现了大的减速比。
缺点
直接连结传动
直接装在关节上
结构紧凑
需考虑电机自重，转动惯量大，能耗大
远距离连结传动
经远距离传动装置与关节相连
不需考虑电机自重，平衡性良好
额外的间隙和柔性，结构庞大，能耗大
间接传动
经速比远>1的传动装置与关节相连
经济、对载荷变化不敏感、便于制动设计、方便一些运动转换
传动精度低、结构不紧凑、引入误差，降低可靠性
直接驱动
不经中间关节或经速比=1的传动装置与关节相连
传动精度高，振动小，传动损耗小，可靠性高，响应快
控制系统设计困难，对传感元件要求高，成本高
一 工业机器人总体设计
模块化结构设计 模块化工业机器人 由一些标准化、系列化的模块件通过具有特殊功能的结合部用积木拼搭方式组成的工业机器人系统。 模块化工业机器人的特点 经济性 灵活性 存在的问题 刚度比较差 整体重量偏重 模块针对性待提高
谐波齿轮传动是靠柔性齿轮（柔轮）所产生的可控弹性变形来实现传递运动和动力的。它的基本构件有：柔轮、波发生器和刚轮。三个构件中可任意固定一个，其余两个一为主动、一为从动，可实现减速或增速（固定传动比），也可变换成两个输入，一个输出 ，组成差动传动。
当刚轮固定，波发生器为主动，柔轮为从动时，柔轮在椭圆凸轮作用下产生变形，在波发生器长轴两端处的柔轮轮齿与刚轮轮齿完全啮合；在短轴两端处的柔轮轮齿与刚轮轮齿完全脱开；在波发生器长轴与短轴区间，柔轮轮齿与刚轮轮齿有的处于半啮合状态，称为啮入；有的则逐渐退出啮合处于半脱开状态，称为啮出。由于波发生器的连续转动，使得啮入、完全啮合、啮出、完全脱开这四种情况依次变化，循环不已。由于柔轮比刚轮的齿数少2 ，所以当波发生器转动一周时，柔轮向相反方向转过两个齿的角度，从而实现了大的减速比。
智能制造装备设计与故障诊断课件第4章-工业机器人基础
4.1.2 工业机器人的基本技术参数
工业机器人的设计与大多数机器设计过程相同，在进行工业机器人选型设 计之前，首先要对工业机器人的作业目的、功能需求、作业空间和生产条 件等做出规划，然后由机器人技术参数可选择机器人机械结构和坐标形式， 这度、作业范围、最大工作速度和承载能力等。
目前，由于工业机器人具有重复精度高、可靠性好、适用性强等优点，已广泛应用于汽车、 机械、电子、物流等行业，如在自动化生产线上的垛码机器人、包装机器人、转线机器人 等；在汽车生产线上的焊接机器人等。
One
4.1
工业机器人整体方案
工业机器人是应用于工业领域的多关节机械手或多自由度的机械装置，能 够自动执行工作指令，靠自身动力和控制能力来实现预期功能的装置。它 既可以接受人类指挥，也可以按照预先编排的指令程序运行，现代智能工 业机器人还可以根据人工智能技术制定的原则和纲领作业，达到智能处理 作业的水平。
4.1.2 工业机器人的基本技术参数
（2）精度
工业机器人精度往往指的是定位精度与重复定位精度两个精度指标。
➢定位精度是指机器人末端执行器的实际位置与目标位置之间的偏 差，它是由于受机器人的机械误差、控制算法与系统分辨率等参 数影响产生。
➢重复定位精度是指在同一环境、同一条件、同一目标动作、同一 命令下，机器人连续重复运动若干次，每一次的运动目标位置分 布情况，是一个关于位姿精度的统计数据。
机器人。运动耦合性强，控制较复杂，但运动灵活性最好，自身占据空间
最小。多关节型机器人的臂部有多个转动关节。
α
θ4
θ5
θ3
θ6
φ θ
示意图
θ2 θ1
EDUBOT-PUMA 560
4.1.3工业机器人的分类
第四章 工业机器人设计(机械制造装备设计 第四版)
机械制造装备设计
机械制造装备设计
大连理工大学 机械工程学院
机械制造装备设计
目录
第一章 机械制造及装备设计方法 第二章 金属切削机床设计 第三章 典型部件设计 第四章 工业机器人设计 第五章 机床夹具设计 第六章 物流系统设计 第七章 机械加工生产线总体设计
大连理工大学 机械工程学院
机械制造装备设计
▪ 坐标系按右手确定（右图）； ▪ 关节坐标系的确定（下图）； ▪ 确定基准状态； ▪ 关节坐标轴轴线位置的选取； ▪ 关节坐标方向的选取。
大连理工大学 机械工程学院
机械制造装备设计
4.1.3工业机器人的主要特性表示方法 Ⅳ
❖ （二）机械结构类型 用结构坐标形式和自由度表示。 自由度是表示工业机器人动作灵 活程度的参数，以直线运动和回 转运动的独立运动数表示
机械制造装备设计
4.1.2工业机器人的构成及分类
Ⅳ
操作机 由末端执行器、手腕、 手臂及机座组成。
图4-1工业机器人系统的组成 1—机座 2—控制装置 3—操作机
大连理工大学 机械工程学院
机械制造装备设计
4.1.2工业机器人的构成及分类
Ⅳ
图4-2PUMA机器人 操作机
a)结构简图 b)运动功能简图
机械制造装备设计
4.1.1工业机器人的定义及工作原理 Ⅳ
❖ （一）机器人的定义 ▪ 我国国家标准GB/T12643——90将工业机器人定义为 “是一种能自动控制、可重复编程、多功能、多自由度 的操作机 ，能搬运材料、工件或操持工具，用以完成各 种作业”。
❖ （二）工业机器人的基本工作原理 ▪ 工业机器人的基本工作原理：通过操作机上各运动构件 的运动，自动的实现手部作业的动作功能及技术要求。
机械制造装备设计
大连理工大学 机械工程学院
机械制造装备设计
目录
第一章 机械制造及装备设计方法 第二章 金属切削机床设计 第三章 典型部件设计 第四章 工业机器人设计 第五章 机床夹具设计 第六章 物流系统设计 第七章 机械加工生产线总体设计
大连理工大学 机械工程学院
机械制造装备设计
▪ 坐标系按右手确定（右图）； ▪ 关节坐标系的确定（下图）； ▪ 确定基准状态； ▪ 关节坐标轴轴线位置的选取； ▪ 关节坐标方向的选取。
大连理工大学 机械工程学院
机械制造装备设计
4.1.3工业机器人的主要特性表示方法 Ⅳ
❖ （二）机械结构类型 用结构坐标形式和自由度表示。 自由度是表示工业机器人动作灵 活程度的参数，以直线运动和回 转运动的独立运动数表示
机械制造装备设计
4.1.2工业机器人的构成及分类
Ⅳ
操作机 由末端执行器、手腕、 手臂及机座组成。
图4-1工业机器人系统的组成 1—机座 2—控制装置 3—操作机
大连理工大学 机械工程学院
机械制造装备设计
4.1.2工业机器人的构成及分类
Ⅳ
图4-2PUMA机器人 操作机
a)结构简图 b)运动功能简图
机械制造装备设计
4.1.1工业机器人的定义及工作原理 Ⅳ
❖ （一）机器人的定义 ▪ 我国国家标准GB/T12643——90将工业机器人定义为 “是一种能自动控制、可重复编程、多功能、多自由度 的操作机 ，能搬运材料、工件或操持工具，用以完成各 种作业”。
❖ （二）工业机器人的基本工作原理 ▪ 工业机器人的基本工作原理：通过操作机上各运动构件 的运动，自动的实现手部作业的动作功能及技术要求。
工业机器人的基本组成与技术参数
55°至205°
280（°）/s
Axis4 手腕 Axis5 弯曲
230°至230° 120°至125°
560（°）/s 420（°）/s
Axis6 翻转
400°至400°
750（°）/s
工业机器人基础
人机交互系统是使操作人员参与机器人控制并与机器人进行联系的装置，如计算机的标 准终端、信息显示板、指令控制台、危险信号报警器等。该系统归纳起来可分为指令给定 装置和信息显示装置两大类。
2）控制系统
通过对工业机器人驱动系统的控制，使执行机构按照规定的要求进行工 作。工业机器人的控制系统一般由控制计算机和伺服控制器组成。控制计算 机不仅发出指令，协调各关节驱动之间的运动，同时要完成编程示教及再现， 在其他环境状态（传感器信息）、工艺要求、外部相关设备（如电焊机）之 间传递信息和协调工作。伺服控制器控制各个关节的驱动器，使各杆按一定 的速度、加速度和位置要求进行运动。
（2）说明书上提供的工作范围往往要小于运动学意义上的最大空间。
（3）实际应用中的工业机器人还可能由于受到机械结构的限制，在工 作范围的内部也存在着臂端不能到达的区域，这类区域称为空洞或空腔。
2．自由度
自由度是指机器人操作机在空间运动所需的变量数，用以表示机器人动作灵活 程度的参数，一般是以沿轴线移动和绕轴线转动的独立运动的数目来表示。
4．运动速度
运动速度影响工业机器人的工作效率和运动周期，它与工业机器人所提取的重力和位 置精度均有密切的关系。运动速度提高，工业机器人所承受的动载荷会增大，所承受的 加减速时的惯性力也会增大，这会影响工业机器人的工作平稳性和位置精度。以目前的 技术水平而言，一般工业机器人的最大直线运动速度大多在1 000 mm/s以下，最大回转速 度一般不超过120（°）/s。
