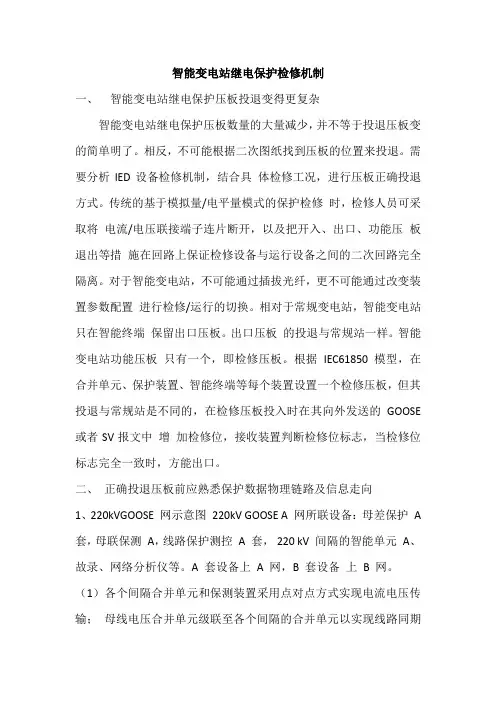

智能站检修机制讨论1
智能变电站继电保护检修机制一、智能变电站继电保护压板投退变得更复杂智能变电站继电保护压板数量的大量减少，并不等于投退压板变的简单明了。
相反，不可能根据二次图纸找到压板的位置来投退。
需要分析IED设备检修机制，结合具体检修工况，进行压板正确投退方式。
传统的基于模拟量/电平量模式的保护检修时，检修人员可采取将电流/电压联接端子连片断开，以及把开入、出口、功能压板退出等措施在回路上保证检修设备与运行设备之间的二次回路完全隔离。
对于智能变电站，不可能通过插拔光纤，更不可能通过改变装置参数配置进行检修/运行的切换。
相对于常规变电站，智能变电站只在智能终端保留出口压板。
出口压板的投退与常规站一样。
智能变电站功能压板只有一个，即检修压板。
根据IEC61850 模型，在合并单元、保护装置、智能终端等每个装置设置一个检修压板，但其投退与常规站是不同的，在检修压板投入时在其向外发送的GOOSE 或者SV报文中增加检修位，接收装置判断检修位标志，当检修位标志完全一致时，方能出口。
二、正确投退压板前应熟悉保护数据物理链路及信息走向1、220kVGOOSE 网示意图220kV GOOSE A 网所联设备：母差保护A 套，母联保测A，线路保护测控A 套，220 kV 间隔的智能单元A、故录、网络分析仪等。
A 套设备上A 网，B 套设备上B 网。
（1）各个间隔合并单元和保测装置采用点对点方式实现电流电压传输；母线电压合并单元级联至各个间隔的合并单元以实现线路同期电压采用4-8 格式；保护的电压切换通过每个合并单元从本间隔智能单元获得刀闸位置信号（也可以与GOOSE 连接从网上取）来实现；母线电压合并单元完成电压并列功能；母线电压合并单元与其他间隔合并单元不同，直接上GOOSE 网，从GOOSE 网取母联开关、刀闸信号，智能单元和保测装置采用点对点方式实现GOOSE 直采直跳。
（2）母差保护和每个间隔的智能单元、合并单元直接连接，母差的跳令和刀闸位置有两条通道（直跳和网跳，直采和网采）。

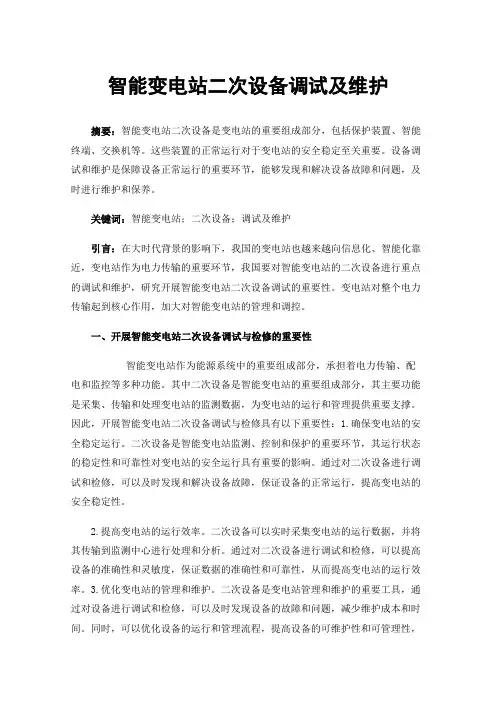

智能变电站二次设备调试及维护
智能变电站二次设备调试及维护摘要：智能变电站二次设备是变电站的重要组成部分，包括保护装置、智能终端、交换机等。
这些装置的正常运行对于变电站的安全稳定至关重要。
设备调试和维护是保障设备正常运行的重要环节，能够发现和解决设备故障和问题，及时进行维护和保养。
关键词：智能变电站；二次设备；调试及维护引言：在大时代背景的影响下，我国的变电站也越来越向信息化、智能化靠近，变电站作为电力传输的重要环节，我国要对智能变电站的二次设备进行重点的调试和维护，研究开展智能变电站二次设备调试的重要性。
变电站对整个电力传输起到核心作用，加大对智能变电站的管理和调控。
一、开展智能变电站二次设备调试与检修的重要性智能变电站作为能源系统中的重要组成部分，承担着电力传输、配电和监控等多种功能。
其中二次设备是智能变电站的重要组成部分，其主要功能是采集、传输和处理变电站的监测数据，为变电站的运行和管理提供重要支撑。
因此，开展智能变电站二次设备调试与检修具有以下重要性：1.确保变电站的安全稳定运行。
二次设备是智能变电站监测、控制和保护的重要环节，其运行状态的稳定性和可靠性对变电站的安全运行具有重要的影响。
通过对二次设备进行调试和检修，可以及时发现和解决设备故障，保证设备的正常运行，提高变电站的安全稳定性。
2.提高变电站的运行效率。
二次设备可以实时采集变电站的运行数据，并将其传输到监测中心进行处理和分析。
通过对二次设备进行调试和检修，可以提高设备的准确性和灵敏度，保证数据的准确性和可靠性，从而提高变电站的运行效率。
3.优化变电站的管理和维护。
二次设备是变电站管理和维护的重要工具，通过对设备进行调试和检修，可以及时发现设备的故障和问题，减少维护成本和时间。
同时，可以优化设备的运行和管理流程，提高设备的可维护性和可管理性，从而实现对变电站的全面管理和维护。
因此，开展智能变电站二次设备调试与检修对于保证变电站的安全稳定运行、提高运行效率和优化管理和维护具有重要的意义。
国网智能变电站继电保护验收规范标准[详]
![国网智能变电站继电保护验收规范标准[详]](https://img.taocdn.com/s3/m/462e39e4b14e852459fb5729.png)
DL/T 282合并单元技术条件
DL/T 364光纤通道传输保护信息通用技术条件
DL/T 478继电保护和安全自动装置通用技术条件
DL/T 553电力系统动态记录装置通用技术条件
DL/T782110kV及以上送变电工程启动及竣工验收规程
保护通道调试合格，通道设备参数、通道时延等试验数据齐全，相关测试报告试验项目完整、数据正确，符合相关规程规范要求。
7
在监控系统检查户外或GIS室智能控制柜通过智能终端GOOSE接口上送的温度、湿度信息与柜内一致，且柜内温度应能控制在-10～50℃，湿度保持在90%以下。
现场检查除纵联通道外的保护用光缆为多模光缆，进入保护室或控制室的保护用光缆为阻燃防水的非金属光缆，每根光缆备用纤芯不少于20%且不少于2芯。
（征求意见稿）
XXXX-XX-XX发布
XXXX - XX - XX实施
国家电网公司发布
目
前
为规范智能变电站继电保护和安全自动装置验收工作，建立完善交接验收流程，严格把控相关设备安装调试质量，确保设备投运后安全可靠运行，特编制本文件。
本标准由国家电力调度控制中心提出。
本标准由国家电网公司科技部归口。
本标准由国家电力调度控制中心负责解释。
SVSampled Values（采样值）
5ቤተ መጻሕፍቲ ባይዱ
5
5
5
5
5
5
6
6
智能变电站继电保护和安全自动装置现场验收工作由安装调试单位自验收合格后提出申请，由工程建设管理单位负责组织实施，接受验收的设计、施工、调试单位及设备供应商应积极配合。
开展现场验收工作前应成立验收工作组，成员由工程建设管理单位、调控中心、安监部门、运行维护单位、技术监督单位、监理单位等相关人员共同组成，运行维护单位是验收责任主体。
智能变电站继电保护二次安全措施标准化设计
智能变电站继电保护二次安全措施标准化设计摘要：智能变电站为“三层两网”结构，采用光纤通信网络(SV网和GOOSE 网)取代大量二次电缆接线，引入合并单元、智能终端、过程层交换机等过程层设备，因此不能适用常规变电站中的安全措施方法，需对智能变电站二次安全措施展开研究。
关键字：智能变电站；二次安全措施一、智能变电站二次安全措施标准化原则二次安全措施是开展二次专业工作的前提保障，是作为隔离运行设备，保障二次工作过程安全可靠的重要手段。
遵循着“明显电气断点”的理念，常规变电站的二次安全措施大体分为短接电流回路并打开电流回路端子连接片、打开电压回路端子连接片、退出启动失灵压板、跳合闸出口压板、解复合电压闭锁压板、绝缘胶布密封等，必要时可拆解二次接线。
智能变电站二次安措的基本方式包括退软压板、投检修压板、断开电气回路(如打开端子排连片或解开二次回路接线)和断开光纤通道(如拔出光纤)。
退软压板与投检修压板可看作是逻辑隔离措施，断开电气回路与断开光纤通道可看作是物理隔离措施。
逻辑隔离措施的优势在于操作便捷，但看不到断开点，若再受到软压板定义不准确、检修机制不正确等影响，就存在安全可靠性问题。
物理隔离措施有明显断开点，安全可靠性高，但实施过程较繁琐，且多次插拔光纤也会降低使用寿命。
对于逻辑隔离措施，应至少由两种不同的隔离方式来完成。
在新设备验收和首检时以物理隔离方式为主，按照相关标准进行严格验收，确保保护装置功能的正确性和可靠性。
在以后定检或消缺时，便可采用逻辑隔离措施，通过投退软压板和检修压板来布置二次安全措施。
（1）保护装置的检修硬压板、GOOSE/SV接收软压板、GOOSE出口软压板操作应遵循的原则。
投入保护装置检修硬压板前，应确认该保护装置至运行中保护装置、安自装置、智能终端的GOOSE出口软压板，相关运行中保护装置、安自装置对应的GOOSE接收软压板已退出。
断路器检修时，应退出运行中保护装置与该断路器相关的SV接收软压板、GOOSE接收软压板。
智能变电站二次防误关键点分析及措施
智能变电站二次防误关键点分析及措施发布时间：2021-06-23T03:34:31.337Z 来源：《中国电业》（发电）》2021年第6期作者：郝涌泉[导读] 智能变电站中因为设置了智能终端、合并单元、网络交换机和光纤等信息设备，因此对于防误管理也提出了全新的管理要求，智能变电站中的二次防误主要是为了避免二次智能设备在检修运维时因为压板倒序操作、数据链路错误映射和保护压板投退失误等因素导致的保护装置动作错误问题，同时也是微机防误、机械防误和电气防误的有效措施，通过掌握智能变电站的防误操作关键点，进一步完善防误体系。
国网山西省电力公司晋中供电公司山西省晋中市 030600摘要：本文先分析了智能变电站的二次防误关键点，包括软压板投退、数字化链路、顺控操作、SV 压板和状态压板的管理，随后提出了智能变电站二次防误管理的有效措施，包括加强软压板管理、树立整合链路信息、合理验收顺控操作、分析掌握压板对应联系，希望能给相关人士提供有效参考。
关键词：智能变电站；二次防误；数字化链路引言智能变电站中因为设置了智能终端、合并单元、网络交换机和光纤等信息设备，因此对于防误管理也提出了全新的管理要求，智能变电站中的二次防误主要是为了避免二次智能设备在检修运维时因为压板倒序操作、数据链路错误映射和保护压板投退失误等因素导致的保护装置动作错误问题，同时也是微机防误、机械防误和电气防误的有效措施，通过掌握智能变电站的防误操作关键点，进一步完善防误体系。
1 智能变电站的二次防误关键点1.1 软压板投退智能变电站和常规变电站之间的主要差异是智能二次设备、交换机网络链路传输逻辑、光线通信等，如果没有对二次设备的运行原理进行全面掌握，将会为智能变电站的运行留下安全隐患。
智能变电站中的保护装置主要包括远方投退压板、出口跳闸压板、检修硬压板等硬压板，同时还配置有各种软压板，包括高后备软压板、过流软压板、差动投入软压板等[1]。
通过后台机和保护装置能够对软压板实施投退，从而实现保护投退功能和保护功能切换，因为软压板的投退操作并不是十分直观，因此容易导致自动软压板装置和保护装置出现误退、误投、漏退和漏投等问题，导致一次设备处于一种错误保护配置甚至是没有保护配置的状态下进行各项操作，对电网系统和相关设备的运行安全性造成直接影响。
智能变电站二次检修安全措施分析
智能变电站二次检修安全措施分析摘要：随着现代化智能电网的不断发展，智能化电网的建设已经成为电站未来发展的主要方向。
而对调试工作人员来说，智能化变电站的二次设备已经产生了非常大的变化，如果依然采用传统的二次设备检修模式已经不在适应，为了做好智能变电站二次设备的调试和维护工作，需要进一步对智能化变电站的结构原理进行探讨，并提出相应的调试措施，保证变电站的稳定运行。
关键词：智能变电站；二次检修；安全措施引言电力设备在检修中,随着生产力以及科学技术的发展与提高而得到了不断改善,如今,电力系统整个检修工作效率也得到了较好地提升,从而更好地保证电力系统能够安全、稳定的运行,尤其是加强对电力系统中二次设备的检修工作,可以有效地节约物力、人力,坚持“应修必修”原则,避免设备发生严重的故障,从而提高电力系统在运行中的安全性,保证二次设备与一次设备的同步,从而促进电力系统得到科学、合理以及同步发展。
1智能变电站二次系统与常规微机型变电站的区别常规微机型变电站二次系统以控制和保护装置作为核心，通过电缆与外围二次回路构成功能单元，各装置保护功能相对独立，性能测试、功能测试均集中于单台装置；调试亦围绕单装置展开。
各装置与外围二次回路的物理交接面（端子排等）清晰而直观，范围隔离措施简便易行；基于此制订的技术规程、应急隔离方案和抢修方案经过了实践的检验，安全高效。
智能变电站二次系统为多装置通过光、电信息基于IEC61850协议交互而构建，除了单装置的性能测试，还需要保证各相关装置协同的系统级功能测试，前者为前提，后者是最终目标。
而高度集成、网络化、数字化的应用特点，使相关装置之间的联系抽象而复杂，相应的检修手段、工具更加复杂，基于抽象信息交互基础上的运行规程、应急隔离方案、抢修方案都需要进一步积累经验，接受实践的检验。
作为设备运维、检修责任主体，应该立足于电网运行要求，站在系统功能的高度，重点把握各项功能的测试，验证相关运行规程、故障隔离方案和应急抢修方案的正确。
浅析智能变电站保护软压板投退原则 姜力强
浅析智能变电站保护软压板投退原则姜力强摘要：智能变电站在电力行业的应用价值逐渐突显，对比常规变电站具有较多的优点。
本分就智能变电站中的保护软压板的实际使用和配备情况进行了分析，阐述了保护软压板的内涵并在此基础上进行了分类，在不同工作环境和不同实际工作情况下，对智能变电站保护软压板的投退原则进行了讨论并提出一定的观点。
关键词：智能变电站；保护软压板；投退原则一、常规变电站保护压板投退原则1 常规变电站保护压板的分类压板一般装入装置的二次回路中，根据压板在保护装置中安装的位置不同，可以将其分为两类：即功能压板和出口压板。
功能压板的投退对保护装置的功能实现提供了保障和决定性作用，例如变压器使用过程中的纵联差动保护。
其中，纵联差动保护的功能压板投入，能够将相关信号输送至保护装置内，实现对智能变电站的保护。
出口压板的投退是对各类断路器能够顺利跳闸起着至关重要的作用。
通常情况下的连片中负极电压始终存在，而正极电压与保护节点之间存在串联关系。
在实现保护时，当压板投入后，由压板将电源正极连通，此时控制装置会使断路器实现跳闸动作。
2 保护软压板投退原则预期保护功能能够顺利实现由保护压板的投退准确性而决定。
其中保护软压板的投退原则包含4点内容，分别是：（1）操作前务必保证保护装置的安全性和平稳性，并且消除一切故障情况，可检查有无异常情况或异常信号提示，检查屏幕显示是否正常；（2）在开关关合时投入保护压板时，一定要检测出口压板的电压情况，必须保证电压值为0，但绝不可以使用万用表进行直接测量，而应该选用出口压板两端无异极性电压测量法；（3）在退出保护时，必须先退出出口压板，后退出功能压板。
在保护投入时正好相反，即先投入功能压板，再投入出口压板。
二、智能变电站保护软压板投退原则1 智能变电站保护软压板的分类在智能变电站内，除硬压板使用在检修压板中外，软压板是保护装置中常用的手段，其目的是可以满足远程操控的目的。
表1中，以500千伏的线路板胡装置PSL-603U 和PCS-931 为例，对某供应商的软压板配置进行阐述。
《智能变电站运行管理规范》(最新版)
《智能变电站运行管理规范》（最新版）为进一步规范电网智能化变电站运行管理工作，保证智能设备安全可靠运行，本规范结合国家电网公司及相关网、省电力公司相关管理标准及现场运行实际，参考各省的《智能变电站运行管理规范》，完成现《智能变电站运行管理规范（最新版）》，供各单位参考和借鉴。
目录1 总则2 引用标准3 术语4 管理职责4.1 管理部门职责4.2 运检单位职责5 运行管理5.1 巡视管理5.2 定期切换、试验制度5.3 倒闸操作管理5.4 防误管理5.5 异常及事故处理6 设备管理6.1 设备分界6.2 验收管理6.3 缺陷管理6.4 台账管理7 智能系统管理7.1 站端自动化系统7.2 设备状态监测系统7.3 智能辅助系统8 资料管理8.1 管理要求8.2 应具备的规程8.3 应具备的图纸资料9 培训管理9.1 管理要求9.2 培训内容及要求1 总则1.1 为规范智能变电站设备生产管理，促进智能变电站运行管理水平的提高，保证智能变电站设备的安全、稳定和可靠运行，特制定本规范。
1.2 本规范依据国家和电力行业的有关法规、规程、制度，智能变电站技术标准、规范等，并结合智能变电站变电运行管理的实际而制定。
1.3 本规范对智能变电站设备的管理职责、运行管理、设备管理、智能系统管理、资料管理和培训管理等六个方面的工作内容提出了规范化要求。
1.4 本规范适用于江苏省电力公司系统内的智能变电站的运行管理。
常规变电站中的智能设备的运行管理参照执行。
1.5 本规范如与上级颁发的规程、制度等相抵触时，按上级有关规定执行。
2 引用标准Q/GDW 383-2010《智能变电站技术导则》Q/GDW 393-2010《110（66）kV～220kV 智能变电站设计规范》Q/GDW394 《330kV～750kV 智能变电站设计规范》Q/GDW 410-2010《高压设备智能化技术导则》及编制说明Q/GDW 424-2010《电子式电流互感器技术规范》及编制说明Q/GDW 425-2010《电子式电压互感器技术规范》及编制说明Q/GDW 426-2010《智能变电站合并单元技术规范》及编制说明Q/GDW 427-2010《智能变电站测控单元技术规范》及编制说明Q/GDW 428-2010《智能变电站智能终端技术规范》及编制说明Q/GDW 429-2010《智能变电站网络交换机技术规范》及编制说明Q/GDW 430-2010《智能变电站智能控制柜技术规范》及编制说明Q/GDW 431-2010《智能变电站自动化系统现场调试导则》及编制说明Q/GDW 441-2010《智能变电站继电保护技术规范》Q/GDW580 《智能变电站改造工程验收规范（试行）》Q/GDWZ414 《变电站智能化改造技术规范》Q/GDW640 《110（66）千伏变电站智能化改造工程标准化设计规范》Q/GDW6411 《220kV 千伏变电站智能化改造工程标准化设计规范》Q/GDW642 《330kV 及以上330～750 千伏变电站智能化改造工程标准化设计规范》Q/GDW750-2012 《智能变电站运行管理规范》国家电网安监[2006]904 号《国家电网公司防止电气误操作安全管理规定》国家电网生[2008]1261 号《无人值守变电站管理规范（试行）》国家电网科[2009]574 《无人值守变电站及监控中心技术导则》国家电网安监[2009]664 号国家电网公司《电力安全工作规程（变电部分）》国家电网生[2006]512 号《变电站运行管理规范》国家电网生[2008]1256 号《输变电设备在线监测系统管理规范（试行）》3 术语3.1 智能变电站采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
智能变电站设备检修的二次安全控制措施
智能变电站设备检修的二次安全控制措施摘要：随着科学技术的不断发展，我国电力系统内的变电站逐渐向智能化方向发展，肩负大批量信息处理、升降压处理任务，智能化、信息化程度越高的变电站在设备检修工作中面临的问题越多，需要更多的排除源头上的安全隐患，避免对高精尖设备造成损伤。
本文对软压板编号规则和压板操作安全技术措施进行了讨论，希望提供一些建议。
关键词：智能变电站；设备检修；二次安全控制1设备检修的安全原则现代化的智能变电站与传统变电站相比，安全控制的措施是有很大改变的。
传统变电站的安全控制隔离工作是使用硬压板设备以及除去接线的方法，而现代化的智能变电站中安全隔离工作是依靠检修控制的原理及软压板设备的投退，结合软件控制，实现传统电站相同的隔离效果。
检修硬件设备的隔离工作必须要有双重的安全控制方法，涉及合并单元等硬件设备。
还有母差设备的保护、SV接收过程中的软压板设备及开关的检修工作是要在一次硬件设备停止运行后才能投入压板。
当硬件设备发生异常现象时，进行检修要考虑硬件设备安全控制是否可靠。
2设备检修过程中存在的问题2.1保护装置及软压板编号问题目前机电保护装置生产过程中所选用的软压板基本上无设计编号，且在后期使用中也未落实编号工作，存在一定的安全风险。
①智能变电站软压板检修投退记录均为独立，在二次检修时，如未编号，易出现重复操作，降低效率。
②软压板是继电保护装置重要组成部分，但其规格与变压器保护、母差保护等所使用的软压板基本相似，对此，操作人员二次检修过程中，容易出现误操作，如引发错误的保护反应，很有可能造成重大安全事故。
2.2软压板的投退顺序出错引发母差保护误动母差保护是变电站系统运行过程中非常重要的稳定设备，其灵敏性、快速性、可靠性业内共知，然而智能变电站检修和故障排除过程中，经常发生因人为导致软压板投入或退出顺序错误，导致设备所在系统中电流比、电流相位等差值出现，进而导致母差保护被错误启动，导致了更大范围的安全事故。
国家电网公司智能变电站保护信息管理子站通用技术规范（范本）
国家电网公司智能变电站保护信息管理子站通用技术规范（范本）智能终端专用技术规范（范本）本规范对应的专用技术规范目录智能终端专用技术规范（范本）智能变电站保护信息管理子站技术规范（范本）使用说明1. 本技术规范分为通用部分、专用部分。
2. 本技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写“项目单位通用部分条款变更表”并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成“项目单位通用部分条款变更表”，放入专用部分，随招标文件同时发出并视为有效。
3. 本技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
“标准技术参数表”中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的“项目单位技术差异表”明确表示。
6. 本技术规范的页面、标题等均为统一格式，不得随意更改。
目次智能变电站保护信息管理子站技术规范（范本）使用说明 (743) 1总则 (745)1.1引言 (745)1.2供方职责 (745)2技术规范要求 (746)2.1使用环境条件 (746)2.2工作条件 (746)2.3标准和规范 (747)2.4技术性能要求 (749)2.5系统集成 (753)2.6屏体及其他要求 (753)3试验 (754)3.1工厂试验 (754)3.2现场验收试验 (756)4技术服务、设计联络、工厂检验和监造 (757)4.1技术服务 (757)4.2设计联络 (758)4.3工厂验收 (759)智能终端专用技术规范（范本）1总则1.1引言投标人应具有ISO 9001质量保证体系认证证书，宜具有ISO 14001环境管理体系认证证书、宜具有OHSAS 18001职业健康安全管理体系认证证书及年检记录，并具有AAA级资信等级证书，宜具有重合同守信用企业证书并具备良好的财务状况和商业信誉。
保护压板投退要点说明
保护压板投退要点一、常规保护压板投退1.投入退保护压板，应分项填写保护压板的名称和编号，每一套保护装置需投退的保护压板全部填写完毕后，应对所投退保护压板是否正确进行检查。
2.一次设备处于冷备用或检修状态，保护应处于退出状态。
3.双母线进行倒母线操作时，在断开母联开关控制电源前，必须先投入母线互联压板，在合上母联开关控制电源后，再退出母线互联压板。
在互联状态下（即馈路甲、乙刀闸同时合上或投入母线互联压板），应检查母差保护或监控后台“互联灯亮”；每操作一组刀闸，应检查母差保护屏和线路保护屏电压切换正常。
在倒换完母线后应检查“互联灯灭”。
具体检查示例如下：（1）检查**母差保护屏互联灯亮。
（2）检查**母差保护屏互联灯灭。
（3）检查**母差保护屏电压切换正常。
（4）检查**线路保护屏电压切换正常。
4.关于充电保护的投退说明：（1）线路(断路器)保护中有充电功能压板的,在向线路、母线充电,合开关之前应投入,在开关合上且检查充电正常后应立即退出。
（2）为防止误投充电保护，线路充电保护投入前，应检查线路确无电压。
（3）在断路器两侧均已带电，合环操作时，不投充电保护。
（4）向主变（高抗）充电时，各站按保护定值的要求进行投退（保护定值中说明不投或躲不过励磁涌流的不允许投入）。
（5）双母线或单母线分段接线，在用母联（分段）开关向另一组母线充电，或用主变中（低）压侧向母线充电时，应投入充电保护压板，充电正常后，应立即退出。
具体充电方式可根据调令执行。
（6）对于3/2接线和角形接线，合环操作的开关充电保护不投。
5. 关于线路保护的投退说明：（1）对于3/2接线和角形接线方式线路的高频保护，在一次设备运行方式发生改变时，必须根据现场运行方式操作断路器的停信压板，即：在断路器停电，断开控制电源前投入断路器的停信压板，在合上控制电源空开后，必须及时退出。
对于断路器与所带线路同时停电时，不投入去已停电线路的停信压板，只投入去运行线路的停信压板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能变电站二次设备软压板投退要求
摘要：随着智能变电站不断增多，规范二次设备的运行工作，保证电网安全稳定运行，需要对二次设备运行和检修时的软压板投退进行相应的要求。
关键词：智能变电站二次设备软压板
新设备投运前验收应实际检查并确认压板，监控后台显示除常规保护、智能终端出口硬压板外的其余硬压板的实际状态，包括“远方操作”、“检修状态”硬压板，显示除备用压板外的其余全部软压板状态，包括“远方投退压板”、“远方切换定值区”、“远方修改定值”等只能在装置就地更改的软压板，可操作的压板和只监视不操作的压板应有明显区分。
运行人员在操作压板时与一次设备及其他二次设备的操作相配合压板操作顺序正确，防止误操作。
运行人员一般要求在监控后台操作软压板，正常不允许直接在保护装置上操作软压板。
操作软压板时，先在监控后台核对各软压板状态正确后，再对软压板进行操作。
运行人员在操作压板完毕后，应核对压板的位置变化是否正确。
如果因站控层网络、监控后台或保护装置与后台通讯异常，无法投退软压板时，允许运行人员进入保护装置操作投退软压板，但应加强监护，防止造成误传动、误改定值等误操作。
保护出口压板应先于其它压板退出；在投入时应后于其它压板，并需先确认保护无异常信息后再投入。
保护装置的SV接收软压板、间隔接收软压板，应在该合并单元对应的互感器一次侧不带电的情况下进行操作，否则应先采取防止保护误动的措施，再操作SV 接收软压板、间隔接收软压板。
如：某间隔停电检修，应先停运一次设备，电流互感器一次侧不带电后，再操作仍运行的二次设备对应检修间隔的SV接收软压板、间隔接收软压板；恢复送电时，应先投入运行的二次设备对应检修间隔的SV 接收软压板、间隔接收软压板，再操作一次设备。
当一次设备某间隔（如线路、母联、变压器）由运行、热备用转冷备用、检修的操作退出本间隔保护所有与运行设备关联的压板，包括跳合闸出口、失灵启动、启动远跳等本间隔保护本间隔开关的出口压板可不操作，但应在一次设备送电前检查保护状态正常。
运行的保护设备跳检修间隔的出口压板可不退出，但应采取措施保证检修作业安全。
运行的保护装置、智能终端等二次设备对应检修间隔的GOOSE接收软压板、SV接收软压板、间隔接收软压板、间隔投入软压板等可能危及运行设备的压板退出。
间隔热备用时，对应该间隔的SV接收、GOOSE出口、GOOSE接收等压板不退出合并单元的投入及检查，应在对应保护投入之前；合并单元的退出，应在对应保护之后。
一次设备停电检修，对应的合并单元同时检修相关保护继续运行时，应在一次设备停电后，先退出运行设备中相应的SV接收软压板、间隔接收软压板，再许可合并单元检修工作。
一次设备恢复投运前，应先恢复合并单元运行，并投入运行保护中相应的SV接收软压板、间隔接收软压板。
在对应保护投运前，应先对智能终端装置进行检查（直流投入、信号灯等检查）；在对应保护投入无异常后，再投入智能终端的出口压板。
间隔不停电状态下检修智能终端，退出该智能终端所有出口硬压板。
同时宜
申请退出相应的间隔保护、母线保护等受直接影响的保护装置。
如间隔智能终端
检修时，其它运行保护不受影响，可不退出相关保护。
母线不停运，对应的母线智能终端检修时，退出该智能终端所有出口硬压板，但要注意可能影响到电压并列功能变压器不停运，其本体智能终端检修时，退出
该智能终端所有出口硬压板，但要注意可能影响到非电量保护、调压、风冷控
制等功能。
智能终端集成非电量保护功能时，应退出非电量保护检修人员在现场
检修作业，应将“远方操作”硬压板退出，。
作业过程中，检修人员未获得运行人
员许可不得投退保护装置内的软压板。
现场检修人员可根据现场工作需要投退保
护装置、合并单元、智能终端的“检修状态”硬压板及保护装置中的软压板。
检修
结束后，恢复到工作许可时的状态。
下面举例说明消缺时软压板退出要求:
一、220kV合并单元消缺安措
实施步骤：
以220kV线路第一套合并单元为例，合并单元缺陷时，申请停役相关受影响
的保护，必要时申请停役一次设备。
若一次设备停电：
1. 退出第一套母差保护对应支路SV接收软压板；
2. 投入该合并单元检修压板。
（注意：先退出母差保护对应支路SV接受软压板，再投合并单元检修压板。
否则可能造成母差保护闭锁！）
若一次设备不停电：
1. 对应220kV第一套线路保护改信号；
2. 对应220kV第一套母差保护改信号；
3. 投入该合并单元检修压板。
（注意：不可随意退出母差SV接受软压板，否则可能造成母差保护误动作！）总结：
（1）停役一次设备时，退出相关保护装置的SV接受软压板；
（2）不停役一次设备时，退出相关保护装置功能。
二、220kV智能终端消缺安措
实施步骤：
以220kV线路第一套智能终端为例，智能终端缺陷时，申请停役相关受影响
的保护，必要时申请停役一次设备。
（1）消缺前安措
1. 退出取该智能终端开关及刀闸位置的相关保护GOOSE出口软压板、启失灵
软压板;
2. 退出该智能终端出口硬压板，
3. 放上智能终端检修压板；
4. 如有需要，解开至另一套智能终端的闭锁重合闸硬接线。
（2）消缺后传动时安全措施
1. 退出对应220kV第一套母线保护内运行间隔GOOSE出口软压板，放上该母
线保护检修压板；
2. 退出该间隔保护内GOOSE启失灵发送软压板，放上该间隔保护检修压板；
3. 退出该间隔第一套智能终端出口硬压板，放上检修压板；
该种安全措施方案可传动至该边断路器智能终端出口硬压板，如有必要可停
役相关一次设备做完整的整组传动试验。
三、220kV线路保护消缺安措
实施步骤：
本安措针对220kV直采直跳第一套线路保护消缺。
（1）消缺前安措
1. 投入该间隔第一套线路保护检修压板；
2. 退出该线路保护内GOOSE 发送跳闸出口软压板、启失灵发送软压板、重合闸出口软压板；
3. 退出对应220kV第一套母线保护对应间隔GOOSE失灵接收软压板；
4. 如有需要可断开该线路保护至对侧光差通道光纤及线路保护背板光纤。
（2）传动试验安全措施
1. 退出对应220kV第一套母线保护内该线路保护间隔GOOSE启失灵接收软压板；
2. 退出该线路保护内GOOSE启失灵发送软压板，投入该间隔第一套线路保护检修压板；
3. 退出该线路间隔第一套智能终端出口硬压板，投入智能终端检修压板；
参考文献
[1]河北南部电网继电保护运行规程。
