第1章传感技术概论

第18页

1.3 传感技术与新型敏感材料
定义：半导体材料、陶瓷材料和有机材料等称为新型敏感材料
特性：敏感材料的最基本特性是其敏感性，还具有工作可靠性、 可加工性和经济性。 半导体硅应变片的灵敏系数达100以上，而金属应变片的灵敏 系数约为2，前者约为后者的50倍左右。

在选择敏感材料时，它的敏感特性是首要的， 其次根据工作条件考虑其它特性。
第25页
结论：利用场的定律构成的传感器，其形状、尺寸等参数决定 了传感器的量程、灵敏度等性能，故统称之为“结构型传感器”。 优缺点：它们具有设计的自由度较大、选择材料的限制较小等 优点，但体积一般较大，且不易集成化。
第26页
1.4.3 物质定律
欧姆定律等 特点：通常以这些物质所固有的物理常数加以描述，这些常数 的大小决定着传感器的主要性能。 利用半导体物质法则 压阻、热阻、光阻、湿阻等效应， 可分别做成压敏、热敏、光敏、湿敏等传感器件； 利用压电晶体物质法则 压电效应， 可制成压电传感 器等等，统称之为“物性型传感器”。 特点： 这种利用物质定律的物性型传感器，具有构造简单、 体积小、灵敏度高、稳定性好、易于集成化等特点。它是当代传感 技术领域中具有广阔发展前景的传感器。
第22页
1.3.3 有机敏感材料
除了无机材料（指含有碳、氢或硅共价结合的化合物以外的 所有材料）可用作敏感器件以外，与之相辅相成的有机材料也可 用作敏感器件；
优点： ⑴ 有机材料柔性好，可加工成柔性器件； ⑵ 高分子材料易加工成均匀大面积器件； ⑶ 合成分子的自由度大，敏感特性多样化。
应该指出的是，有机材料并非都是高分子材料，也有低分子 结构的（如液晶）。通常的高分子材料几乎均为绝缘体，其电导 率非常低。 另外，利用有机材料的优点，掺入无机功能材料，构成有机 与无机的复合材料用作敏感器件。
第2页
第 1 章 传感技术概论
传感器中包含着两个必不可少的部分： 其一，拾取信息； 其二，把拾取到的信息变换成与被测量有确定函数关系且便于 传输和处理的电学量 电压、电流、 电阻、电感、电容等
利用应变式力传感器 力以及可转换成力的物理量（如 扭矩、位移、速度、加速度等）均可使弹性体产生应变，引起贴 片电阻变化； 利用压阻式传感器 把压力转换成相应的电阻变化；
理想半导体在绝对零度时，其价（电子）带完全被电子占满， 电子不移动，即不能被激发到更高的能级。若温度升高或掺杂使部 分电子吸收足够的能量被激发到导带，并可以自由移动成为载流子。 价带中没有被电子占有的量子能级可看作带正电荷的粒子，称其为 空穴。跃迁电子与空穴形成电子－空穴对。 掺杂和温度是影响载流子浓度及迁移率的主要因素。掺杂是半 导体材料之本，它决定了载流子的浓度。温度升高提供能量，载流
第13页

物理传感器中又可分为
1.物性型传感器
2.结构型传感器
1.物性型传感器是利用某些功能材料本身所具有的内在特性及 效应把被测量直接转换为电量的传感器。(依靠敏感元件材料本身 物理性质的变化来实现信号变换） 如利用压电晶体本身所具有的正压电效应而制成的压电晶体传 感器可以测量压力。又如利用半导体材料的光电导效应可制成光敏 电阻传感器。又如水银传感器。
第10页
2.磁学式传感器 磁学式传感器利用铁磁物质的一些物理效应而制成。 主要用于： 位移、转矩等参数的测量。
磁电式传感器是利用电磁感应原理把被测非电量转换。
主要用于： 位移及厚度等参数的测量。
第11页
3.光电式传感器 光电式传感器是利用光电器件的光电效应和光学原理制成的， 它在非电量电测及自动控制技术中有着重要的地位。 主要用于： 测量光强、光通量、位移、浓度、转速、计数等参数。
4.电势型传感器 电势型传感器是利用热电效应、光电效应、霍尔效应等原理制 成的。 主要用于：
温度、磁通、电流、速度、光强及热辐射等参数的测量。
第12页

5.电荷传感器 电荷传感器是利用压电效应原理制成的。 主要用于：力及加速度的测量。
6.半导体传感器 半导体传感器利用半导体的压阻效应、内光电效应、磁电效应、 半导体与气体接触产生物质变化等原理制成。 主要用于：温度、湿度、压力、加速度、磁场和有害气体种类、 浓度的测量。 7.谐振式传感器 谐振式传感器利用改变电或机械的固有参数来改变谐振频率的 原理制成。 主要用于：测量压力。
第5页
※ 三层函义： (1) 传感器是一个测量装置； (2) 在规定的条件下感受外界信息； (3) 按一规律转换成易于传输和处理的电信息。 有时也使用“变换器”一词，它和传感器虽有少许差别， 但往往把二者作为同意语来使用。
※ 传感器一词是使用最广泛的概括性用语。
第6页
1.2 传感器的分类
第1页
第 1 章 传感技术概论

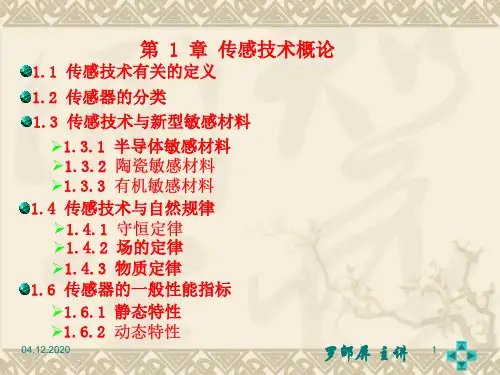

1.1 传感技术有关的定义 1.2 传感器的分类 1.3 传感技术与新型敏感材料 1.3.1 半导体敏感材料 1.3.2 陶瓷敏感材料 1.3.3 有机敏感材料 1.4 传感技术与自然规律 1.4.1 守恒定律 1.4.2 场的定律 1.4.3 物质定律 1.6 传感器的一般性能指标 1.6.1 静态特性 1.6.2 动态特性
第23页
1.4 传感技术与自然规律
传感技术利用了自然规律中的各种定律、法则和基础效应。因 此，深入研究这些定律、法则和效应是理解、掌握和应用传感技 术的理论基础，且有助于传感技术的开发与推广。
1.4.1 守恒定律 守恒定律是自然界中最基本的定律。
能量 动量 电荷量
它包括

守恒定律
第24页
1.4.2 场的定律 场的定律
第16页
定义： 生物传感器是一种利用生物活性物质选择性的识别来 测定生物化学物质的传感器。 原理：生物活性物质对某种物质具有选择性亲和力，也称其为 功能识别能力，利用这种单一的识别能力来判定某种物质的存在及 其浓度，进而利用电化学的方法进行电信号的转换。 构成及作用： 其一是：功能识别物质（如酶、抗原、抗体、微生物及细胞 等），其作用是对被测物进行特定识别。用特殊方法把这些识别物 固化在特制的有机膜上，从而形成具有特定的从低分子到大分子化 合物进行识别功能的功能膜； 其二是：电光信号转换装置，此装置的作用是把在功能膜上进 行的识别被测物所产生的化学反应，转换成便于传输的电信号或光 信号，其中最常应用的是电极，如氧电极或过氧化氢电极。
第17页
★ 变换装置直接关系着传感器的灵敏度及线性度。 ★ 生物传感器的最大特点是能在分子水平上识别被测物质。 ★ 它主要用于化学工业的监测及医学诊断等方面。
直接转换型传感器 根据传感器对信号的检测转换过程分为
间接转换型传感器 直接转换型传感器 是把输入给传感器的非电量直接转换为电信 号输出。如光敏电阻受光照时，电阻值会发生变化，它直接把光信 号转换为电信号输出； 间接转换型传感器 是把输入给传感器的非电量先转换成另外一 种非电量，然后再转换成电信号输出。例如，采用弹簧敏感元件制 成的压力传感器就属于这一类，当有压力作用到弹簧上时，弹簧管 产生形变，传感器再把变形量转换为电信号输出。
第15页Biblioteka 电化学式传感器可分为：电位式、极普式和电解式传感器等。 它们的核心部分是离子选择性敏感膜。 其膜分为：1. 固体膜 2.液体膜 3.玻璃膜 4.单晶膜
5.多晶膜（属固体膜）
带正负电荷的载体膜和中性载体膜则是液体膜
用途：
电化学式传感器广泛用于分析气体、液体或溶于液体的固体成 分、液体的酸碱度、电导率、氧化还原电位等参数的测量以及环保 监测中。
第21页
子浓度和迁移率都依赖于温度变化。另外，半导体的物理性能还受 到外场（如电场、磁场、温度场、机械外力、可见光和放射线照射 等）的影响。 以硅片为代表的半导体材料是最为广泛应用的传感器敏感材料。 这与半导体敏感器件理论的完善、集成电路技术的发展和半导体敏 感器件制造的微细加工技术的应用密不可分。 1.3.2 陶瓷敏感材料 作为新型传感器材料的陶瓷，与一般传统陶瓷不同，它是把高 纯度原料微粒掺合在一起，经严格的工艺烧结成型，成为对外界条 件（如磁性、温度、压力和光强度变化等）特别敏感的材料，称之 为电子陶瓷，它包括压电（体）陶瓷、热释电体陶瓷、半导体陶瓷 和磁性陶瓷等。它具有经济、耐腐蚀、高硬度、易成型以及高温性 能稳定等优点。
2.结构型传感器是以材料的结构（如形状、尺寸等）为基础， 利用某些物理规律实现把被测信息转换为电量。(依靠传感器结构 参数的变化实现信号转变) 如电容式传感器和电感式传感器。
第14页

电化学式传感器是利用电化学反应原理，把无机和有机化学物 质的成分、浓度等转换为电信号的传感器。
最常用的是离子选择性电极，利用这种电极来测量溶液中的pH 值或某些离子的活度，如K、Na、Ga等。 电极的测量对象虽然不同，但其测量原理却大同小异，主要是 利用电极界面（固相）和被测溶液（液相）间的电化学反应，也就 是利用电极对溶液中离子的选择性响应而产生电位差，它与被测离 子活度的对数成线性关系，故检出其反应过程中的电位差或由其影 响的电流值，即表示被测离子的活度。
第9页
电容式传感器是利用改变电容的几何尺寸、极板相对位置 或改变介质的性质和含量，从而使电容量发生变化的原理制成 的。 主要用于: 压力、位移、液位、厚 度、成分含量等参数的测量。
电涡流式传感器是利用金属在磁场中运动切割磁力线， 在金属内形成涡流的原理制成的。 主要用于: 位移及厚度等参数的测量。
传感器一般都是根据物理学、化学、生物学等特性、规律和 效应设计而成的。 一种被测量可以用不同的传感器来测量；
而同一原理的传感器，通常又可测量多种非电量。
按被测物理量来分
分类方法
物理型
按传感器工作原理分 电化学型 生物型
第7页
物理型传感器是利用某些变换元件的物理性质以及某些功能材 料的特殊物理性能制成的传感器。 大致有以下几种： 1.电学式传感器 电学式传感器是非电量电测技术中应用范围较广的传感器。 常用的有：
