高压开关机械特性测试仪
高压开关机械特性测试仪的使用及接线方式
高压开关时间特性测试仪的使用领域通用测试传感器，又称为万能传感器。
此传感器不需要传统传感器的复杂安装和环境要求，具有安装方便，简单等优点。
主要测试项目及功能时间：12个断口的固有分、合闸时间，同相同期、相间同期。
重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
速度：刚分、刚合速度，最大速度，时间－行程特性曲线。
行程：总行程，开距，超行程，过冲行程，反弹幅值。
电流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
开关、GIS组合电器、真空开关、油开适用于国内外生产的所有型号的SF6关的机械特性试验。
超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
通用式测速传感器，直线传感器(滑线电阻)，旋转传感器，安装极为方便、简捷。
开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
中文菜单操作,使用方便。
仪器内置打印机，随时快速打印所有数据及图谱。
仪器配有RS232接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入电脑，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
HTGK-IV高压开关动特性测试仪是华天电力为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。
它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
高压开关机械特性测试仪使用说明
BC6880高压开关机械特性测试仪使用说明书宝应佳特高压电器设备厂BC6880高压开关机械特性测试仪使用说明书一、概述高压开关机械特性测试仪，是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。
该仪器应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。
该仪器接线方便、操作简单、操作时只需一次合（分）动作便可得到合（分）闸全部数据。
并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。
二、功能与特点2.1测试功能1）三相不同期ms2）同相不同期同时测三相双断口ms3）动触头行程测六个断口mm4）动触头超行程测六个断口mm5）合（分）闸时间同时测一至六个断口ms6）合（分）闸弹跳时间同时测一至六个断口ms7）刚合（刚分）闸速度测一个断口（传感器安装断口）m/s8）合（分）闸最大速度测一个断口（传感器安装断口）m/s9）合（分）闸平均速度测一个断口（传感器安装断口）m/s2.2 特点1) 采用了最先进的传感器，精确、可靠、安装方便、适应面广。
2）对开关操动电压适应范围大，DC60V—220V均可操作。
3）能自动判别并显示开关操作中的错误指令和不成功操作。
4）测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。
5）测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。
6）测试仪体积小、重量轻、便于携带。
7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。
8）仪器自带220V/5A直流操作电源，可现场操动各种开关。
并具有延时（一秒钟）断电功能。
9）仪器严格按行业规范DL/T846.3—2004《高压开关综合测试仪》中的定义要求进行数据采集和处理。
三、仪器结构3.1仪器由主机和传感器两部分组成，铝合金防震箱包装。
DBM-8002高压开关动特性测试仪
DBM-8001高压开关动特性测试仪HV Switch Dynamic Characteristic Test Instrument使用手册User's Manual湖北电保姆电力自动化有限公司H ubei E-Nanny Electric Power Automation Co.,LTD目录一、技术参数----------------------------2二、性能特点----------------------------3三、术语定义----------------------------4四、面板布置----------------------------5五、接线操作说明--------------------------65.1地线与断口线-----------------------65.2分合闸控制线-----------------------75.3传感器安装------------------------9六、菜单操作说明-------------------------115.1主菜单设置------------------------125.2主菜单测试------------------------155.3主菜单查看------------------------185.4主菜单文件------------------------205.5主菜单关于------------------------20七、仪器的配套性及售后服务---------------------21八、现场接线及注意事项-------------------------21九、现场常见问题及处理方法--------------------23十、技术答疑---------------------------24十一、仪器送检说明------------------------25阅读提示：在本说明书上，软件界面上的菜单或选项用【】括起来，比如【文件】→【打开数据】表示依次选择菜单上的【文件】、【打开数据】；表示按面板上的按键。
开关机械特性测试仪的相关原理介绍

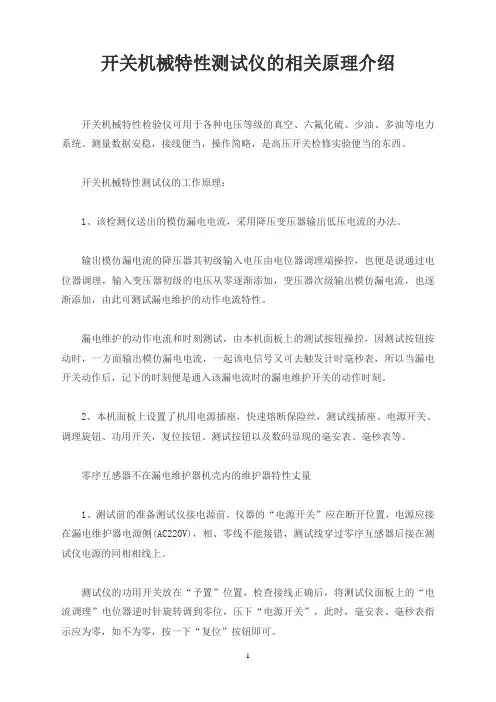

开关机械特性测试仪的相关原理介绍开关机械特性检验仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统。
测量数据安稳，接线便当，操作简略，是高压开关检修实验便当的东西。
开关机械特性测试仪的工作原理：1、该检测仪送出的模仿漏电电流，采用降压变压器输出低压电流的办法。
输出模仿漏电流的降压器其初级输入电压由电位器调理端操控，也便是说通过电位器调理，输入变压器初级的电压从零逐渐添加，变压器次级输出模仿漏电流，也逐渐添加，由此可测试漏电维护的动作电流特性。
漏电维护的动作电流和时刻测试，由本机面板上的测试按钮操控，因测试按钮按动时，一方面输出模仿漏电电流，一起该电信号又可去触发计时毫秒表，所以当漏电开关动作后，记下的时刻便是通入该漏电流时的漏电维护开关的动作时刻。
2、本机面板上设置了机用电源插座，快速熔断保险丝，测试线插座、电源开关、调理旋钮、功用开关，复位按钮、测试按钮以及数码显现的毫安表、毫秒表等。
零序互感器不在漏电维护器机壳内的维护器特性丈量1、测试前的准备测试仪接电源前，仪器的“电源开关”应在断开位置，电源应接在漏电维护器电源侧(AC220V)，相、零线不能接错，测试线穿过零序互感器后接在测试仪电源的同相相线上。
测试仪的功用开关放在“予置”位置，检查接线正确后，将测试仪面板上的“电流调理”电位器逆时针旋转调到零位，压下“电源开关”，此时，毫安表、毫秒表指示应为零，如不为零，按一下“复位”按钮即可。
3、漏电维护器本身漏电动作电流或漏电不动作电流丈量(负载侧引线应拆开机上功用开关放在“予置”位，将漏电维护器投入后；此时按一下测试按钮，顺时针缓慢调理测试仪面板上的“电流调理”电位器，则测试仪的毫安表应有毫安数值显现，电流逐渐增大，直至漏电维护器动作，此时毫安表显现的读数，即为漏电动作电流。
标签:开关机械特性测试仪。
开关机械特性测试仪技术要求标书110721
高压开关机械特性综合测试仪功能及技术要求功能要求●符合电力行业标准DL/T846.3-2004《高电压测试设备通用技术条件》●可测试各种电压等级的国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS、接地刀闸●具备合闸电阻测试：合闸电阻6路，具备合闸电阻、预时动态参数测试●具备石墨触头开关测试：可测试西门子（如3AQ1EE、3AQEG、3ATEE）石墨触头开关（配置专用恒流源）；●具备各种信号启动测试功能：机内电压启动；外同步电压启动；时间断口信号启动；位移或旋转传感器信号启动；●具备速度定义后设置功能：在试验完成后设置速度定义，可任设任意两点间的平均速度●具备速度测量：刚分（合）平均速度（可任意定义）、最大速度●具备行程测量：行程、开距、接触行程（超程）●具备时间测量：合/分闸时间（主触头/带合闸电阻触头）、三相不同期、同相不同期、弹跳时间及次数●具备波形曲线分析功能：可任意放大缩小行程及线圈电流曲线，可放大刚合点弹跳曲线●具备任意重合闸试验测量功能●具备全自动和手动低电压试验：任意整定动作电压值或全自动低电压试验●测量通道：时间12路、行程2路（模拟通道和数字通道自动识别）●显示屏要求：320×240大屏幕液晶，可在强阳光下清晰显示●具备实时时钟功能●打印机：前换纸高速热敏打印机●存储：机内存储数据，U盘直接拷贝数据，并能读取U盘数据●采用高精度数字旋转传感器及瑞士原装进口高精度线性直线位移传感器，配一个万能支架即可轻松测试所有类型的开关，无需另外配置安装支架。
安装简单，测试精度高、测量过程全自动●内置直流操作电源具有过载、过流、过热及短路保护并自恢复功能，纹波系数小，稳压性能相当优越。
●具备输出回路短路识别功能，输出短路操作电源停止输出。
在输出的同时发生短路仪器也不会损坏●能自动识别并显示所测开关当前状态，并自动判断给出相应的操作命令●高档无缝铝合金防静电机壳、外附抗震机箱设计，体积轻巧，美观大方，坚固耐用。
SWT─Ⅱ型开关机械特性测试仪
SWT─Ⅱ型开关机械特性测试仪操作手册★自动判别操作类型（单合或单分）★动作一次就可获得相应操作的所有测量数据★汉字显示各种显示故障：包括接线出错、拒合和拒分等信息★开关动作的控制方式多样：内部控制，外部控制和手动合分★LED指示各触点分合情况，清楚直观中国陕西锐峰电力科技有限公司━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━地址：4 邮编：710061电话：(029)、传真：（029）电子邮件：网址：.公司简介陕西锐峰电力科技有限公司是集开发，生产，经营检测仪器及自动化仪表的专业公司，公司位于西安高新技术开发区西区。
公司的主营业务是电气检测仪器，仪表，试验设备的设计制造，主要产品有电缆故障测试，高压实验，电气测量等三大系列20多种品位高，功能全，准确实用的高科技检测仪器仪表。
并代理销售国内外著名品牌仪器仪表，主要服务于发电，供电，用电部门及科研机构，公司的近500家客户遍布全国，产品广泛应用于电力，铁路，航空，油田矿山等各种企业，并与多项国家重点工程配套，部分产品还销往东南亚，中东，非洲等地。
锐峰科技充分发挥西安的人才科研优势，与西电科大，西工大，西安交大，西高所等高校和科研院所建立了良好的合作关系，致力于高性能智能仪器仪表的研制生产。
并与国内外30余家著名检测仪器仪表厂家建立了良好的合作关系，为用户成套供应最先进的仪器仪表产品，提供最专业的技术服务。
“质量为根，服务为本”。
安创科技愿为您提供一流的产品，一流的服务，与您共创美好明天。
注意事项非常感谢您对安创产品的关注和信任。
我们为能给您和您的同事们提供一台品质优秀的SWT-II型开关机械特性测试仪而倍感欣慰，并请您在使用SWT-II型开关机械特性测试仪前仔细阅读本手册。
SWT-II型高压开关机械特性测试仪是针对高压开关研制的一种电脑智能化的测试仪器。
该仪器采用最先进的微电子技术，快速提供准确可靠的测量数据，并以汉字形式显示所有数据，对开关测量过程中可能发生的故障以及仪器外接信号线接错进行汉字提示。
GKCF机械特性测试仪技术说明书
GKCF机械特性测试仪技术说明书一、概述 (1)二、功能与特点 (1)三、技术指标 (2)四、术语定义 (2)五、面板介绍 (3)六、断口线的连接 (4)七、传感器的安装 (5)八、打印机的使用 (5)九、测试程序 (6)十、查看历史数据 (11)十一、日常保护 (12)十二、产品配套清单 (12)十三、售后服务 (13)十四、传感器安装图 (14)一、概述随着社会的进展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着操纵与保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是推断断路器性能的重要参数之一。
GKC-F型高压开关机械特性测试仪，是我公司根据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共与国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计根据，为进行各类断路器动态分析提供了方便，能够准确地测量出各类电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
二、功能与特点2.1测试功能（1）合（分）闸顺序（12）超行程（2）合（分）闸最大时间（13）过行程（3）三相不一致期（14）刚合（分）速度（4）同相不一致期（15）最大速度（5）合（分）闸时间（16）平均速度（6）动作时间（17）分断时间（7）弹跳时间（18）无流时间（8）弹跳次数（19）电流波形曲线（动态）（9）弹跳幅度（20）时间行程速度动态曲线（ms）（10）行程（21）时间速度行程动态曲线（mm）（11）开距单位均为：时间ms 速度 m/s 距离 mm2.2特点（1）可做电动操作与手动操作；（2）习惯500KV电压等级以内各类高压断路器的机械动特性测试；（3）可实测行程与自定义行程；（4）能够实现断路器的单合、单分、合分、重合、重分操作；（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择储存50组数据，提供后期查询与上传电脑永久储存，也可现场调阅打印所有数据及运动曲线图；（6）使用汉字提示以人机对话的方式操作；（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；（8）机内配有的时候钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动储存设置数据及测试数据；（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备与高压开关测试仪；（10）仪器内置直流电源，可选择范围：30-270V/10A，不存在常规整流电源输出瞬间的电压跌落，用以试验开关动作电压非常精确。
高压开关机械特性测试仪的操作及操作规程
高压开关机械特性测试仪的操作及操作规程高压开关机械特性测试仪的操作高压开关机械特性测试仪基于高性能工业嵌入式平台，具有高速数据采集分析处理本领，能防范强电磁场（500KV以上）干扰，同时具有多路高压开关动特性同时分析和测试精度高等特点。
针对不同开关的不同测试要求，本仪器具有丰富完善的用户自定义功能。
本仪器内置隔离型可调直流电源及开关操作命令模拟掌控模块，试验时可通过内附直流电源直接掌控开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。
本仪器可进行各种类型的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析。
操作安全要求请阅读下列安全注意事项，以免人身损害，并防止该产品或与其相连接的任何其它产品受到损坏。
为了避开可能发生的不安全，该产品只可在规定的范围内使用。
1.只有合格的技术人员才可执行维护和修理，防止火灾或人身损害。
2.使用适当的电源线。
只可使用该产品专用、并且符合该产品规格的电源线。
3.正确地连接和断开。
当测试导线与带电端子连接时，请勿任意连接或断开测试导线。
4.产品接地。
该产品除通过电源线接地导线接地外，产品外壳的接地柱必需接地。
为了防止电击，接地导体必需与地面相连。
在与该产品输入或输出终端连接前，应确保该产品已正确接地。
5.注意全部终端的额定值。
为了防止火灾或电击不安全，请注意该产品的全部额定值和标记。
在对该产品进行连接之前，请阅读该产品使用说明书，以便进一步了解有关额定值的信息。
6.请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作该产品。
7.使用适当的保险丝。
只可使用符合该产品规定类型和额定值的保险丝。
8.避开接触暴露电路和带电金属。
产品有电时，请勿触摸暴露的接点和部位。
9.在有可疑的故障时，请勿操作。
如怀疑该产品有损坏，请联系维护和修理人员进行检查，切勿连续操作。
10.测试结束后要等放电完毕再拆除测试线。
日常保养该仪器是精密宝贵设备，使用时请妥当保管，要防止重摔、撞击。
开关机械特性测试仪的特点都有哪些
开关机械特性测试仪的特点都有哪些开关机械特性测试仪是一种使用广泛的测试设备，用于测试开关等电气器件的性能。
其特点和功能非常多样，本文将就此进行介绍。
1. 精度高开关机械特性测试仪的主要作用是测试开关等电气器件的机械特性参数，如动作力、弹簧力、行程等等。
这些参数的测试精度十分重要，也是用户最为关注的。
因此，开关机械特性测试仪在设计和制造中，往往采用高精度的传感器和控制系统，能够保证测试结果的准确性。
2. 多功能性开关机械特性测试仪不仅可以测试机械特性参数，还可以进行多种其他测试，如电参量测试、温度测试等等。
尤其是在测试高压开关等特种开关时，可以实现多种测试的组合，进行全方位的性能检测。
3. 数据分析功能开关机械特性测试仪通常配备有数据分析软件，能够将测试结果进行整合和分析。
用户可以通过软件进行在线监测、趋势分析、统计分析等等，有助于更好地了解开关器件的性能参数，优化开关器件的设计。
同时，软件可以生成测试报告，方便用户进行存档和汇报。
4. 操作简便开关机械特性测试仪的操作通常十分简便，只需按照测试操作步骤，连接设备和电源，设定测试参数，就可以进行测试。
测试过程中，设备会自动记录测试数据，并进行实时显示和输出。
因此，即使是没有专业技术背景的操作人员，也可以轻松地完成测试操作。
5. 安全性好开关机械特性测试仪在设计和制造时，通常会考虑到人员和设备的安全性问题。
因此，设备上会配备多重保护机制，包括过流保护、过压保护、短路保护等等。
同时，在使用设备时，也需要注意安全操作规程，防止发生意外事故。
总的来说，开关机械特性测试仪是一种十分重要的测试设备，用于测试开关等电气器件的性能参数。
其特点和功能非常多样，如精度高、多功能性、数据分析功能、操作简便、安全性好等等，能够满足用户在测试和研发工作中的各种需求。
GSGK-V高压开关特性测试仪
GSGK-V高压开关特性测试仪一、概述GSGK-V高压开关特性测试仪依据中国电力行业标准DL/T846.3—2004执行制造的新款设备，采用国际最新的贴片元件及微处理器，抗干扰能力强，测试精度高，直接控制开关合/分动作，并快速准确地显示测量结果，还可打印各项测试数据和时间-行程（断口）特性曲线图、时间-电流特性曲线图。
该系列仪器显示windows菜单界面，具有智能化提示，操作简单,可省略说明书操作；具有COM及USB接口，具备超大容量存储空间，仪器自身存储30组测试数据，连接USB可存储280组测试数据。
本仪器可用于各种电压等级的真空、六氟化硫、少油、多油、VSI负荷开关的机械特性参数测试。
测量数据稳定，接线方便，操作简单，品质卓越，是高压开关机械特性参数测试最方便的工具。
二、使用注意事项1.在使用仪器前，确定仪器接地。
2.内部直流电源为短时工作的操作电源（220V，10A），如超出内部电源使用范围，请用外同步或外接电源。
3.输出电源严禁短路。
4.任何个人或单位未经本公司允许，请不要打开机壳，否则本公司将不负责维修。
三、仪器特点1.仪器可自动识别断口合、分闸状态，并根据参考断口状态提示相对应的合、分操作。
2.可检测并提示12个断口的连接状态，方便用户检查接线。
3.机内带大容量的闪存储器(可存储30组测试结果)，和实时时钟便于查看文件测试日期。
4.超大液晶屏幕显示，高级灰屏，阳光下不反光不黑屏，人性化菜单式界面，操作简便。
5.仪器具有强大的图形分析功能，可查看任意两点间的时间（电流）与行程。
6.自动识别外同步和内同步测试模式（接外同步线为外同步，反之为内同步）。
7.外观精美，体积与重量属国内最小最轻。
四、仪器的全套配置1、主机壹台2、附件箱壹个(以下3至10项装在附件箱内)3、配套测试线（附详细测试线清单）壹套4、传感器壹套5、PC机软件光盘壹张6、COM串行接口连接线壹条7、支架（依据开关选配）贰个8、使用说明书壹本9、产品合格证、保修卡壹份在您拆箱时请注意检查，主机及附件箱内配置，按第三项配置清单清点。
高压开关动特性测试仪HCGKC-6A
HCGKC-6A高压开关动特性测试仪产品简介本公司的高压开关动特性测试仪根据选用的机型不同（标准型、工控型、车载型、电脑型），外形不同（立式、卧式），面板布局、操控界面，配置（金属、合阻、石墨触头功能），附配件、使用功能有会所不同。
产品图解产品特性1.适用对象：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。
2.测试指标：可测试断路器时间、同期、弹跳时间（次数）行程、速度、操作电压、电流、动作电压、机械操作等各项数据、波形。
3.抗扰通道：可抵御现场15KV感应电压，标配12路独立金属触头时间通道测试功能。
4.动阻测试：断口模拟电压信号采集，可选配6路合闸电阻测试；扩展通道选配10A石墨触头测试器，可测试西门子（如3AQ1EE、3AQEG、3ATEE）石墨触头开关，下位机可测试3路石墨触头开关，上位机6路可测试3路石墨触头开关。
5.位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。
亦可适配用户传统自配的滑线电阻传感器。
6.操作电源：内置隔离型数字可调直流电源，带短路保护功能，可按额定电压比率调整，指令各项分、合、重合闸操作及人工、自动模式动作电压试验和机械寿命试验。
7.同步触发：可设置响应电压、电流、传感器、断口变化多种同步触发方式。
满足不同状态下的测试要求。
8.操作界面：8″彩色液晶屏，汉字化菜单，可完成相关参数的保存、调用、新建、删除、设置、测试、分析等操作。
9.字符输入：字符输入键盘。
可随时更新、命名开关型号、速度定义及文件名称，净享WINGDOWS支持汉字输入。
10.定义编辑：通用速度定义模板，可设置、编辑修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库。
11.录波功能：12路普通金属触头通断、6路合阻触头、3（6）路石墨触头、线圈电压、电流；行程、速度时间波形。
12.宽幅打印：内置58mm高速热敏打印机，或安装其他打印机，顶置面板安装、读取直观。
高压开关机械特性测试仪在断路器应用中使用方法
高压开关机械特性测试仪在断路器应用中使用方法高压开关机械特性测试仪在断路器应用中使用方法断路器在进行试验、出厂检测或交接试验前，都必需建立机械行程特性，测试空载行程曲线，记录时间、位移、速度等参数。
另外，断路器在投运使用过程中，用户也须依照技术要求和试验规程，定期进行机械特性测试，以便防备或发现断路器故障和异常。
所以，机械特性测试是衡量和保障断路器质量情形及性能指标的紧要手段。
１机械特性测试的几种方法1）采用电磁振荡器或转鼓仪。
早期的油开关进行特性测试时，用电磁振荡器连接到固定在动触头拉杆上的铅笔上，驱动其以100Hz频率的水平摆在开关分合闸过程中，随着拉杆的运动，在固定的带坐标纸板上勾画出行程时间的振荡波。
另外，也有用转鼓仪进行测试的，其原理是将转鼓仪设计为转鼓面上每旋转1mm的距离用1ms时间，测量时开关动触头带动记录笔上下运动所画出的合闸或分闸曲线。
这两种方法所用的记号笔本质上就相当于一种位移传感器，其特点是简单、方便，但受各种因素影响多，容易造成较大的测量误差。
２）利用滑线变阻器搭配光线示波器进行特性测试。
滑线变阻器由线绕电阻和滑动触头构成，滑动触头固定在动触头拉杆上，线绕电阻两端施加确定电压，通过对与动触头拉杆一起运动的滑线电阻电压的记录，搭配示波器得到行程时间的波形曲线和相关行程、速度数据。
这种方法的缺点是调整较麻烦，且缺乏对扩展分析机械特性曲线的充分支持。
３）采用光栅式位移传感器（光栅尺）作为位移传感器的智能式综合测试手段。
随着计算机技术和传感器技术水平的不绝进步，断路器机械特性测试设备已渐渐发展为智能化、数字化、图形化的综合性测试工具，而此时传感器也大多采用了光栅尺。
光栅尺一般是利用刻在某种载体（如玻璃、晶态陶瓷或钢带等）上的隔栅，作为测量的基准，其工作原理是利用感知光度更改的光电池扫描的方法进行测量。
光栅尺抗干扰强，灵敏度特别高，但在测试或存放过程中很容易损坏，很多用户渐渐改用直线或角度传感器。
KJTC-高压开关机械特性测试仪说明书
K J T C-Ⅳ高压开关机械特性测试仪说明书一、概述KJTC-Ⅳ高压开关机械特性测试仪，是一种全新设计的检测高压断路器机械动特性的专用仪器。
该仪器采用高科技技术，集计算机、打印机、测量接口电路、操作电源等于一体，是高压断路器检测的新专用仪器。
该测试仪器上配置了两种适用于不同距离、精度测试的位移传感器，由仪器自动识别系统对选用的传感器进行识别，完成对少油、多油、六氟化硫、真空高压断路器的测距、测速。
在仪器的设计上，只需一次合（分）动作，即能将六个断口的全部数据采样记录下来，用单键操作显示测量结果，并能打印记录测量数据，打印六个断口的电流波形图及一个断口的动触头时间特性曲线图。
仪器在设计上严格依照国标"GB 1984"和"GB 3309"中的定义进行数据的处理。
二、仪器功能与特点1、测试功能⑴ 合（分）闸先后顺序同时测一至六个断口⑵ 三相不同期同时测一至六个断口 ms⑶ 同相不同期同时测一至六个断口 ms⑷ 合（分）闸时间同时测一至六个断口 ms⑸ 合（分）闸弹跳时间同时测一至六个断口 ms⑹ 合（分）闸速度测一个断口 m/s⑺ 合（分）闸最大速度测一个断口 m/s⑻ 合（分）闸平均速度测一个断口 m/s⑼ 动触头行程同时测一至六个断口 mm⑽ 动触头超行程（接触行程）同时测一至六个断口 mm⑾ 合分时间（金属短接时间） ms⑿无流时间（自动重合闸无电流间隔时间） ms2、仪器主要性能及特点⑴ 仪器采用了高稳定器件。
浮空的，大面积的，数字滤波等抗干扰技术。
⑵ 仪器配置了两种位移传感器，适用于对不同距离、速度、精度要求的高压断路器进行检测，在不同的传感器插入后，仪器将自动识别。
仪器对高压断路器合（分）闸操作、重合闸操作能自动识别，对操作后的各种数据全部自动采集。
测量计算过程由CPU自动完成。
⑶仪器对高压断路器在测量中的接线错误及操作中的错误指令和不成功操作，具有自动识别能力及较强的自我保护功能。
GKC-H高压开关动特性测试仪技术特性
GKC—H高压开关动特性测试仪技术特性GKCH高压开关动特性测试仪技术特性GKCH高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。
测量数据稳定，接线方便，操作简单，是高压开关检修试验zui方便的工具。
仪器可自动识别断口分、合闸状态，并依据参考断口状态提示相对应的合、分操作；可检测并提示6断口的连接状态，方便用户检查接线；机内可存储100组测试结果。
仪器采用大屏幕液晶（320×240）LCD显示,灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便；仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观；机内带有延时保护功能，断路器动作后能自动切断线圈电压，特别好的保护了断路器设备和高压开关测试仪本仪器可进行电动分合测试和手动分合测试；可进行高、低电压试验。
高压开关动特性测试仪产品参数1.时间测量：6路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间（弹跳次数）测试范围：0.1ms～999.99ms。
准确度：0.5%（1%读数 2个字）。
2.速度测量：刚分（刚合）速度。
时间段（行程段或角度段）平均速度。
分闸（合闸）zui大速度。
测速范围：1mm传感器0.01～25.00m/s；0.1mm传感器0.001～2.50m/s；0.5°角度传感器1周波/0.5°。
3.行程测量：动触头行程（行程）。
接触行程（开距）。
过冲行程或反弹行程（幅值）。
传感器：50mm，辨别率：0.1mm。
传感器：300mm（选配），辨别率：1mm。
360°线传感器：360°，辨别率：0.5°。
准确度：1%。
4.显示屏：320×240液晶屏，对比度可调。
5.数据存储：可存储100组测量数据。
6.打印机：高速热敏打印机。
7.沟通电源：AC220V10%；50Hz2%。
高压开关机械特性测试仪技术要求
高压开关机械特性测试仪技术要求一、技术指标：1、仪器使用环境满足GB6587.1-1986《电子测量仪器环境试验总纲》中III级仪器的要求，即可在室外使用。
2、工作电源：AC 220V±10% 频率：50Hz±5%环境温度：-10℃～40℃相对湿度：≤85%3、绝缘电阻≥2MΩ，绝缘强度：电源进线对机壳能承受1.5KV1分钟的耐压试验。
4、时间测试范围：1～1000ms 分辨率：0.01 ms速度测试范围：0.1～15m/s 分辨率：0.01 m/s行程测试范围：1～75mm 分辨率：0.01 mm二、仪器应至少具有如下测试功能：（1）合、分闸时间（2）三相不同期（3）同相不同期（4）弹跳时间（5）次数（6）弹跳幅度（7）行程（8）超程（9）合分闸顺序（10）刚合分速度（11）最大速度（12）平均速度（13）时间行程曲线（14）速度行程曲线（15）可调直流电源（20V～250V）三、仪器应满足如下要求：（1）仪器设计满足DL/T846.3-2004《高压开关综合测试仪》的相关要求。
（2）适宜220KV电压等级以下各种高压断路器的机械特性测（3）能够实现开关的单合、分、合分、合分合操作。
（4）接线方便、操作简单，操作时只需一次合、分动作便可得到合、分的全部数据，并自动保存，同时现场能打印数据和曲线图。
（5）采用汉字提示以人机对话的方式操作。
（6）机内带有延时保护功能，短路器动作后能自动切断线圈电压，以很好地保护断路器元件和高压开关测试仪。
（7）仪器至少能对真空、SF6类型各种高压断路器进行正确测试和分析。
（8）仪器结构牢固，能承受频繁运输、装卸、搬运产生的震动与冲击。
（9）仪器能在高温季节地野外环境可靠工作。
（10）仪器抗干扰能力强，在220KV变电所现场的电磁干扰下可靠使用。
（11）仪器所带测试附件能够满足现场实际测试工作的要求。
（12）仪器制造必须满足相应的国家标准和行业标准的要求，必须经过严格的出厂检验，具有相应的产品合格证和保修卡。
KG-11高压开关机械特性测试仪校准装置
KG-11 高压开关特性测试仪校验装置
——ESC——键返回选择子菜单项，然后通过“上下键”选择“开始测试”。
——ENT 键——进入测试等待中（等待被校准设备的合闸信号）
到此步，校准设备已设置完毕。 4）对被校准的设备进行设置：
12
KG-11 高压开关特性测试仪校验装置
设置相应的触发方式，即被校准装置采用内同步还是外同步； 设置被校准装置处于合闸测试状态； 发出合闸信号后，校准装置将回读合闸时间，以校准被测仪器。 设置三相不同的合闸时间，不仅可以测出不同的合闸时间，而且可以测出三 相的同期性。 5.2.2 分闸试验： 分闸试验与合闸试验操作相同，请参照合闸试验进行相应的分闸连线和菜单 操作。 5.2.3 弹跳试验： 弹跳试验与合闸试验操作相同，请参照合闸试验进行连线、菜单操作。 这里的设置需要注意： 1）N 代表弹跳次数， ¾ 当 N=1(开机默认值)时，才可以设置不同的弹跳时间；如下图所示：
¾ 外同步方式 2：被校准设备需输入 220V 电压。 如下图所示，此时，采用校准设备自带的 220V 直流电源为被校准设备
供电，再将校准装置相应的合闸信号连接至被校准设备。线接好后，再打 开输出端开关。外同步方式 2 接线的仪器及图见附录 4。
9
KG-11 高压开关特性测试仪校验装置 注：即使是相同型号的仪器合闸信号的连接也可能不同，因此，附录中给出的仪器接线方式 仅供参考，校准时可按下图所示的合闸试验接线流程图判断被校准仪器的合闸信号接线方 式。
2.1 合闸测试
图 1 系统原理框图
合闸时间：从接到合（闸）指令瞬间起到所有极触头都接触瞬间的时间间隔。 为了更直观的对合闸测试进行理解，根据合闸时间的定义，下面将合闸测试
2
KG-11 高压开关特性测试仪校验装置
高压开关动特性测试仪使用步骤课件
设备特点
高精度测试
自动化测试
采用高精度传感器和先进的信号处理技术 ，能够准确测量高压开关设备的动态特性 参数，提高测试精度。
支持自动化测试流程，可实现一键式测试 ，降低人工操作误差，提高测试效率。
多种测试模式
良好的人机交互
支持多种测试模式，如单次测试、连续测 试和自动测试等，满足不同测试需求。
采用大屏幕液晶显示器和高品质的操作按 钮，使得操作简单方便，提高用户体验。
故障排除
检查电源
确保测试仪的电源连接正常，电 源线无破损，电源电压在规定范
围内。
检查测试线
检查测试线是否完好，有无破损 或松动现象，如有异常应及时更
换或修复。
软件故障
如测试仪无法正常启动或运行软 件时出现问题，可尝试重新安装
软件或联系技术支持人员。
保养建议
定期校准
为保证测试结果的准确性，建议定期对测试仪进 行校准，确保设备性能稳定。
作正常。
校准仪器
按照设备手册的说明，进行必 要的校准操作，以确保测试结 果的准确性。
测试验证
使用已知功能的样品进行测试 ，验证测试仪是否正常工作。
调整设置
根据实际测试需求，调整测试 参数和设置，以满足特定的测
试要求。
注意事项
安全第一
始终牢记安全是最重要的，确保在测 试过程中遵守所有安全规定和操作程 序。
在测试过程中，应将高压开关与其他带电设备进行隔离，避免
发生触电事故。
警示标识
03
在测试设备上张贴明显的警示标识，提醒操作人员注意安全事
项。
开始测试
在确认测试参数无误后 ，按下仪器上的开始按 钮，开始高压开关动特
性测试。
设备操作规范
安全注意事项：1.本仪器产生的高压足以导致人员伤亡。
为防止触电事故的发生，在使用本仪器前，请先带上绝缘橡皮手套，脚下垫绝缘橡皮垫，然后进行有关操作。
2.仪器与被测物必须良好接地，不容许随意扎在自来水管道上。
3.不要使本仪器的测试线、线控线与交流电源线短路，以免发生意外。
4.当测试完一种被测物，需更换另一被测物时，应使测试仪处在“复位”及“测试”指示灯熄灭和电压值为“0”状态下进行。
5,尤其注意：测试时请不要触摸高压测试头，以免发生意外。
使用与操作：1.接通电源，使“电源”开关置于“开”的位置，此时显示输出电压、漏电电流和时间的数码管及各“测试单位”指示符号应亮。
2.报警电流设定：根据所需报警电流值选择报警电流量程档，按住“漏电流测试/预置”键，调整漏电流到达所需报警值时，停止调整漏电预置电位器，再放开“漏电流测试/预置”键，则漏电流设置完毕。
3.输出电压设置：按下“启动”按钮，根据所需试验电压，顺时针转动“电压调整”旋钮至所需要电压值时，停止转动电压调整旋钮，并保持“电压调整”旋钮位置不变，按下“复位”按钮，测试电压设定完毕。
再确定仪器输出电压值为0,测试灯熄灭状态下将高压测试线（红色）一端插入仪器的相对应高压输出端，另一侧与被测物的电源输入端相连接。
再将另一根测试接地线（黑色）一端插入仪器时接地端，另一端与被测物的金属外壳或接地端相连。
4.按下“启动”按钮，“测试”指示灯亮。
测试时间一到，无声光报警，同步仪器自动切断输出电压；如被测物在试验时间内不合格，则报警灯亮，蜂鸣器发出报警声，仪器自动切断输出电压，可按下“复位”按钮，消除报警。
绝缘电阻测试仪操作规程1.测量环节：启动电源开关“NO”选择所需电压等级，轻按一下指示灯亮代表所选电压档，轻按一下高压启停键，高压指示灯亮，1CD显示的稳定数值即为被测的绝缘电阻值，关闭高压时只需再按一下高压键，关闭整机电源时按一下电源“OFF”。
2.启动高压后，机内定期器开始工作，一分钟时仪表自动报警5S,此时数值被锁定，便于计算吸取比。
高压开关动特性测试仪操作说明
赫兹电力生产的高压开关动特性测试仪是适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关、所有型号及电压等级的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验，开关动特性测试仪满足在500KV变电站旁路母线带电的试验条件下，精确测量时间、速度、低电压等功能参数测量。
一、高压开关动特性测试仪操作方法打开电源，按＋、－键，电子调节液晶对比度，直到显示效果最佳。
按确定键，仪器进入菜单操作界面。
屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。
1、主菜单设置测试前，仪器的各种操作状态的设置。
1）测试设置①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。
如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
②传感器安装：根据测速传感器安装位置不同，选取相别。
如果是三相联动机构，一般选在“A”相。
③测试时长：指内部电源输出操作电压的时间长度。
250ms:一般开关的单分、单合试验，选250ms时长;500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;2000ms:开关做“分－合－分”操作时，选2000ms时长;4000ms:a.开关做“合－分－合－分”操作时，选4000ms时长;b.进行仪器内部操作电压校验时，选4000ms时长。
④触发方式：内触发：用仪器内部直流电源进行分、合闸操作;外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。
仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关动特性测试仪
在开始给大家介绍高压开关特性测试仪之前，想先让大家了解一下下什么是高压开关特性测试仪？为什么我们会需要高压开关特性测试仪？
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
RTGC-8A高压开关动特性测试仪是拓普联合电力工厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
高压开关特性测试仪产品别称
断路器机械特性测试仪、高压开关综合测试仪，高压开关机械特性测试仪，开关性能测试仪，开关特性测试仪，断路器特性测试仪
高压开关特性测试仪产品特性
●时间: 12个断口的固有分、合闸时间，同相同期、相间同期。
●重合闸: 每断口合－分，分－合,分-合-分；金短时间、无电流间隔时间值。
●弹跳: 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。
●速度: 刚分、刚合速度，最大速度，时间－行程特性曲线。
●行程: 总行程，开距，超程，过冲行程，反弹幅值。
●电流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。
●动作电压: 机内提供DC0～270V／20A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。
高压开关特性测试仪产品特点
◆仪器采用工控机架构，适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。
◆传感器：加速度测速传感器、旋转测速传感器、直线行程传感器安装极为方便，简捷。
◆触发方式：内触发、外触发、传感器触发。
传感器触发方式可以对手动分合的断路器进行特性试验，如电杆柱上的手动分合开关。
◆储能输出：仪器可提供直流可调储能电源，一次性接好线后无须倒线就可以随时控制电机储能。
◆主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。
完善的全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。
◆主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移和程序升级。
◆仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。
内置快速微型打印机，打印所有数据及图谱。
高压开关特性测试仪技术参数：
1.1、使用环境
输入电源220V±10% 50Hz±10% 大气压力86～106kPa
温度-20～45℃湿度≤80%RH
1.2、安全性能
绝缘电阻＞2MΩ
介电强度电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
1.3、基本参数
◆时间：量程16000.0ms 分辨率0.1ms 误差≤0.1％rad±0.1
◆速度：量程20.00m/s 分辨率0.01m/s 误差≤1％rad±0.01
◆行程：
◆线圈电流：量程30.00A 分辨率0.01A 误差≤1％rad±1
◆线圈电阻：量程27.0KΩ分辨率0.1Ω误差≤1％rad±1
◆输出电源：DC0～270V数字可调／20A 分辨率1V 误差≤1％rad±1
◆尺寸重量：340mm(L)×240mm(W)×210mm(H) 10kg
以上就是高压开关特性测试仪的相关内容，如果你想详细了解高压开关特性测试仪的产品信息，欢迎来电咨询。
