分析高压开关机械特性测试仪的工作原理
高压开关机械特性测试仪的使用及接线方式
高压开关时间特性测试仪的使用领域通用测试传感器，又称为万能传感器。
此传感器不需要传统传感器的复杂安装和环境要求，具有安装方便，简单等优点。
主要测试项目及功能时间：12个断口的固有分、合闸时间，同相同期、相间同期。
重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
速度：刚分、刚合速度，最大速度，时间－行程特性曲线。
行程：总行程，开距，超行程，过冲行程，反弹幅值。
电流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
开关、GIS组合电器、真空开关、油开适用于国内外生产的所有型号的SF6关的机械特性试验。
超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
通用式测速传感器，直线传感器(滑线电阻)，旋转传感器，安装极为方便、简捷。
开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
中文菜单操作,使用方便。
仪器内置打印机，随时快速打印所有数据及图谱。
仪器配有RS232接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入电脑，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
HTGK-IV高压开关动特性测试仪是华天电力为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。
它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
高压开关机械特性测试仪使用说明
BC6880高压开关机械特性测试仪使用说明书宝应佳特高压电器设备厂BC6880高压开关机械特性测试仪使用说明书一、概述高压开关机械特性测试仪，是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。
该仪器应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。
该仪器接线方便、操作简单、操作时只需一次合（分）动作便可得到合（分）闸全部数据。
并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。
二、功能与特点2.1测试功能1）三相不同期ms2）同相不同期同时测三相双断口ms3）动触头行程测六个断口mm4）动触头超行程测六个断口mm5）合（分）闸时间同时测一至六个断口ms6）合（分）闸弹跳时间同时测一至六个断口ms7）刚合（刚分）闸速度测一个断口（传感器安装断口）m/s8）合（分）闸最大速度测一个断口（传感器安装断口）m/s9）合（分）闸平均速度测一个断口（传感器安装断口）m/s2.2 特点1) 采用了最先进的传感器，精确、可靠、安装方便、适应面广。
2）对开关操动电压适应范围大，DC60V—220V均可操作。
3）能自动判别并显示开关操作中的错误指令和不成功操作。
4）测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。
5）测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。
6）测试仪体积小、重量轻、便于携带。
7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。
8）仪器自带220V/5A直流操作电源，可现场操动各种开关。
并具有延时（一秒钟）断电功能。
9）仪器严格按行业规范DL/T846.3—2004《高压开关综合测试仪》中的定义要求进行数据采集和处理。
三、仪器结构3.1仪器由主机和传感器两部分组成，铝合金防震箱包装。
高压断路器机械特性试验的分析
高压断路器机械特性试验的分析发布时间：2022-02-15T08:18:55.132Z 来源：《电力设备》2021年第12期作者：吴林波贾月李扬杜彬[导读] 高压断路器是电力系统中实现故障隔离最可靠的手段之一，作为电力系统抵御故障的最后一道防线，高压断路器即使是在长时间不活动之后也随时可以充当开关设备，中断故障。
由于高压断路器的故障可能导致电力系统不可用，因此高压断路器是电力系统的主要和关键组件，对其机械特性进行试验是保障其可用性的有效措施。
重视高压断路器机械特性试验，对试验数据分析处理中的误区进行分析，保障机械特性试验数据诊断的准确。
（河南平高电气股份有限公司河南省平顶山市 467000）摘要：高压断路器是电力系统中实现故障隔离最可靠的手段之一，作为电力系统抵御故障的最后一道防线，高压断路器即使是在长时间不活动之后也随时可以充当开关设备，中断故障。
由于高压断路器的故障可能导致电力系统不可用，因此高压断路器是电力系统的主要和关键组件，对其机械特性进行试验是保障其可用性的有效措施。
重视高压断路器机械特性试验，对试验数据分析处理中的误区进行分析，保障机械特性试验数据诊断的准确。
关键词：高压；断路器；机械；特性试验；分析引言在整个高压电力动作系统中，核心运作的中枢就是断路器，其也是对运转过程中线路方面的保护设备。
在中枢进行电流循环的过程中，断路器的主要作用是保持电路的流畅运转以及紧急情况时能断开设备，在电流超出所能承受范围时进行保护。
它的运转关系系统安全，所以应有做好试验，这是对于系统而言，是必要的保险措施。
眼下多数失灵，均是由运行时的误操作引起。
1高压断路器机械特性试验高压断路器机械特性试验的内容。
高压断路器机械特性试验主要对高压断路器的分合闸动作电压、分合闸时间参量以及分合闸速度进行测验。
为了保障高压断路器的正常运行，要确保低限度下的分合闸动作电压可以维持高压断路器的正常运行，分合闸动作电压可以分为分闸动作电压以及合闸动作电压，根据相关标准要求，合闸的最低电压不能超过额定操作电压的80%，如果合闸电压过高会影响高压断路器的正常合闸，甚至造成整个高压断路器的使用故障，根据经验得出高压断路器的合闸电压一般在额定操作电压的50%左右。
高压测试仪工作原理
高压测试仪工作原理一、引言高压测试仪是一种用于测试电气设备绝缘强度的仪器，广泛应用于电力、电子、通讯等领域。
本文将详细介绍高压测试仪的工作原理。
二、工作原理高压测试仪的工作原理主要基于电场和电击穿现象。
当高压测试仪接通电源后，通过变压器将低压电源升压至测试所需的高压，然后将高压施加在被测试物体上。
接下来，根据被测试物体的绝缘强度，高压测试仪会检测到电流的变化，并通过显示屏或指示灯给出测试结果。
三、电场的作用电场是高压测试仪工作的基础。
当高压施加在被测试物体上时，形成了一个电场。
电场的作用是将电荷分离，使得正负电荷在被测试物体内部分布。
这种分离效应可以通过高压测试仪的电极来实现，电极分为高压电极和地电极，通过电极之间的距离和形状来调整电场的分布。
四、电击穿现象当电场强度达到一定程度时，会出现电击穿现象。
电击穿是指电场强度超过了被测试物体的绝缘强度，导致电荷通过被测试物体的绝缘层，形成放电通路。
这时，高压测试仪会检测到电流的变化，从而判断被测试物体的绝缘强度是否合格。
五、工作步骤高压测试仪的工作步骤主要包括设置测试参数、施加高压、检测电流和显示测试结果。
1. 设置测试参数：在进行高压测试之前，需要设置测试所需的参数，如测试电压、测试时间等。
这些参数根据被测试物体的特性和测试要求来确定。
2. 施加高压：设置好测试参数后，高压测试仪会通过变压器将低压电源升压至设定的测试电压，并将高压施加在被测试物体上。
3. 检测电流：一旦高压施加在被测试物体上，高压测试仪会通过电流表或传感器来检测电流的变化。
如果电流超过了设定的阈值，则说明被测试物体发生了电击穿。
4. 显示测试结果：高压测试仪会通过显示屏或指示灯将测试结果反馈给操作人员。
通常，合格的测试结果会以绿色或正常的指示灯显示，而不合格的结果则以红色或警示灯显示。
六、注意事项在使用高压测试仪时，需要注意以下几点：1. 安全操作：高压测试仪涉及高压电流，操作人员应穿戴好绝缘手套和其他必要的防护设备，以确保安全。
断路器机械特性试验分析
断路器机械特性试验分析摘要：输电线路发生故障或者需要检修时，通常会进行断路器分合闸操作，在操作的瞬间，线路中通常产生过电压和高频涌流。
目前，常用断路器上并联合闸电阻以及在输电线路上设置避雷器等来抑制产生的过电压和高频涌流，就传统成熟的技术而言，断路器上并联合闸电阻在过程输电工程上得到了广泛应用，但由于加设合闸电阻装置后，超特高压断路器由三联箱传动变成了五连箱结构，传动结构复杂，机械可靠性降低，且此种结构布局容易造成“头重脚轻”的现象，抗震性能较差。
而加设避雷器及电抗器，极大增加了工程建设成本及占地面积，增加了电器设备的故障发生率，且降低了电网的运行可靠性。
基于以上各类因素，研究不改变断路器结构布局的情况下，增加智能控制装置，使断路器在电压零点合闸，减小过电压及高频涌流对断路器本身及电网系统的冲击，成为超高压断路器研究的热点问题。
基于此，本篇文章对断路器机械特性试验进行研究，以供参考。
关键词：断路器；机械特性；试验分析引言随着现代电子与计算机技术的发展，以及电网智能化发展的要求，近年来智能断路器在低压供配电系统中的应用越来越广泛。
火电厂的低压厂用电系统一般设计成动力中心（powercenter,PC）和电动机控制中心（motorcontrolcenter,MCC）的供电模式，电源进线、馈线、负荷等均大量采用断路器，其保护特性对于保障配用电网络安全具有重要作用。
然而，断路器的维护工作普遍存在重视程度不足、维护不到位的问题，因此，本文探究断路器的机械特征试验分析。
1断路器机械特性试验介绍断路器机械特性试验主要包括两部分，分别为机械特性试验和低电压特性试验。
机械特性试验主要检测断路器的合闸时间、合闸同期、分闸时间、分闸同期以及金短时间等。
断路器动作过慢，加大灭弧时间，烧坏触头，造成越级跳闸。
低电压特性试验的作用是检测断路器分合闸线圈的可靠性，主要检测断路器合闸线圈在85%给定电压下可靠合闸，分闸线圈在65%电压下可以可靠分闸，分合闸线圈在30%给定电压下保证不动作2断路器机械特性试验常见故障及分析2.1接地对机械特性试验的影响测量通道的接线通常将一端接在断路器的上端口，断路器下端口通过短接线将三相短接直接接地。
高压测试仪工作原理

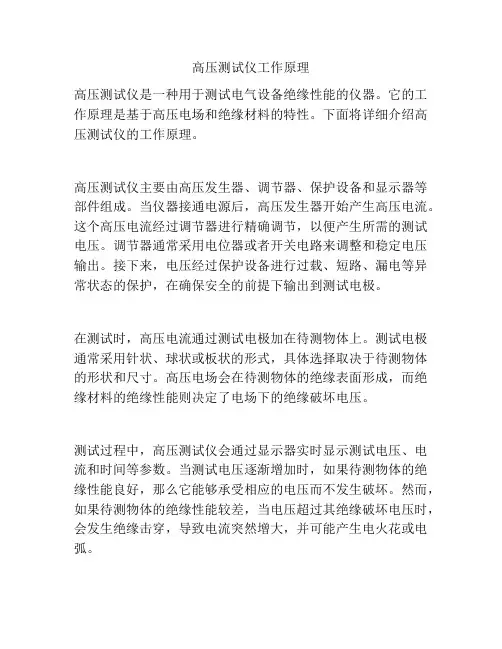

高压测试仪工作原理高压测试仪是一种用于测试电气设备绝缘性能的仪器。
它的工作原理是基于高压电场和绝缘材料的特性。
下面将详细介绍高压测试仪的工作原理。
高压测试仪主要由高压发生器、调节器、保护设备和显示器等部件组成。
当仪器接通电源后，高压发生器开始产生高压电流。
这个高压电流经过调节器进行精确调节，以便产生所需的测试电压。
调节器通常采用电位器或者开关电路来调整和稳定电压输出。
接下来，电压经过保护设备进行过载、短路、漏电等异常状态的保护，在确保安全的前提下输出到测试电极。
在测试时，高压电流通过测试电极加在待测物体上。
测试电极通常采用针状、球状或板状的形式，具体选择取决于待测物体的形状和尺寸。
高压电场会在待测物体的绝缘表面形成，而绝缘材料的绝缘性能则决定了电场下的绝缘破坏电压。
测试过程中，高压测试仪会通过显示器实时显示测试电压、电流和时间等参数。
当测试电压逐渐增加时，如果待测物体的绝缘性能良好，那么它能够承受相应的电压而不发生破坏。
然而，如果待测物体的绝缘性能较差，当电压超过其绝缘破坏电压时，会发生绝缘击穿，导致电流突然增大，并可能产生电火花或电弧。
高压测试仪通过监测测试电流来判断待测物体的绝缘性能。
在正常情况下，测试电流应该维持在微安级或纳安级水平。
当测试电流突然增大超过设定的阈值时，高压测试仪会发出警报并停止测试，以保护测试仪和待测物体的安全。
高压测试仪的工作原理基于绝缘材料的特性。
绝缘材料的绝缘性能取决于其分子结构和电导特性。
好的绝缘材料拥有高阻抗，可以有效抵御电流的流动，从而保护电气设备免受漏电和电弧的侵害。
通过测试绝缘材料在高电场下的绝缘破坏电压，可以评估其绝缘性能并检测潜在的安全隐患。
综上所述，高压测试仪的工作原理是基于高压电场和绝缘材料的特性。
通过产生高电压，在绝缘材料上形成高压电场，以评估绝缘材料的绝缘性能。
通过监测测试电流和保护装置，高压测试仪可以准确地测试电气设备的绝缘性能，并提供精确的测试结果，以确保设备的安全运行。
高压断路器机械特性测试方法
图 3 触头类型的设置 （2）利用电压性端口，仪器提供 8 个电压性端口，端口可检测电压 24V~300VDC，超过 300V 将会损坏输入回 路。测量辅助断口时可用外接电源，也可用仪器本身自带的 24V 电源，接线方式如图 3 所示。 电阻性端口在工程测试时优先选用，电压性端口可作为其数量的扩展，在断口较多电阻性端口无法满足时使 用。若测试辅助开关工作状态下的时间特性，其触点无法与电源分离，则必须使用电压性端口。 如平高电气生产的 ZF11-252GIS 测试断路器辅助开关动作时间时，选用电阻性端口的主触头模式，若辅助开 关转换接触不良（电阻超过 30Ω 仪器认为断路），测试时会出现合闸断续现象，真实反映出缺陷。
图 4 电阻式传感器原理 如平高电气 ZF11-252（L）产品配碟簧液压机构断路器，选用某厂家直线型电阻式位移传感器（如图 5），其 总电阻为 10kΩ，线性度较好，滑动噪声小。
图 1 P6 特性仪接线面板 二、动作时间的测量 P6 特性仪为断路器提供了三种动作时间测量模式，分别为主触头和电阻触头模式（电阻性端口），辅助触头模 式（电压性端口）。主触头模式用来测量断路器主断口的动作时间，电阻触头模式用来测量带合闸电阻的并联断口 的动作时间，辅助触头模式用来测量触头或触点出现电压的时间，其检测电压范围 24V~300VDC，各模式特点如表 1 所示。
【关键词】 高压断路器；机械特性；KOCOS；机械特性测试仪
一、前言 高压断路器是电力系统输配电中最重要的一次设备之一，其具备关合开断正常电流及短路电流的功能，故良 好的灭弧特性对断路器至关重要，而断路器的动作特性与灭弧特性密切相关，故国家标准及电力行业标准均规定 机械特性试验是高压断路器出厂例行试验及现场交接试验的必试项目之一。 本文以德国 KOCOS 公司 P6 特性仪为例（接线面板见图 1），全面介绍高压断路器机械特性试验方法。
KJTC-高压开关机械特性测试仪说明书
K J T C-Ⅳ高压开关机械特性测试仪说明书一、概述KJTC-Ⅳ高压开关机械特性测试仪，是一种全新设计的检测高压断路器机械动特性的专用仪器。
该仪器采用高科技技术，集计算机、打印机、测量接口电路、操作电源等于一体，是高压断路器检测的新专用仪器。
该测试仪器上配置了两种适用于不同距离、精度测试的位移传感器，由仪器自动识别系统对选用的传感器进行识别，完成对少油、多油、六氟化硫、真空高压断路器的测距、测速。
在仪器的设计上，只需一次合（分）动作，即能将六个断口的全部数据采样记录下来，用单键操作显示测量结果，并能打印记录测量数据，打印六个断口的电流波形图及一个断口的动触头时间特性曲线图。
仪器在设计上严格依照国标"GB 1984"和"GB 3309"中的定义进行数据的处理。
二、仪器功能与特点1、测试功能⑴ 合（分）闸先后顺序同时测一至六个断口⑵ 三相不同期同时测一至六个断口 ms⑶ 同相不同期同时测一至六个断口 ms⑷ 合（分）闸时间同时测一至六个断口 ms⑸ 合（分）闸弹跳时间同时测一至六个断口 ms⑹ 合（分）闸速度测一个断口 m/s⑺ 合（分）闸最大速度测一个断口 m/s⑻ 合（分）闸平均速度测一个断口 m/s⑼ 动触头行程同时测一至六个断口 mm⑽ 动触头超行程（接触行程）同时测一至六个断口 mm⑾ 合分时间（金属短接时间） ms⑿无流时间（自动重合闸无电流间隔时间） ms2、仪器主要性能及特点⑴ 仪器采用了高稳定器件。
浮空的，大面积的，数字滤波等抗干扰技术。
⑵ 仪器配置了两种位移传感器，适用于对不同距离、速度、精度要求的高压断路器进行检测，在不同的传感器插入后，仪器将自动识别。
仪器对高压断路器合（分）闸操作、重合闸操作能自动识别，对操作后的各种数据全部自动采集。
测量计算过程由CPU自动完成。
⑶仪器对高压断路器在测量中的接线错误及操作中的错误指令和不成功操作，具有自动识别能力及较强的自我保护功能。
高压开关机械特性测试系统的设计分析
行输入设置， 这时测试仪就是使用零延时大功率电子接点进行断路器 设备的启动实现， 同时对于测试系统中的时间通道与模拟通道测试数 据进行采样， 并对于采样测试数据进行存储， 然后通过计算机的显示装 置对于测试采样数据信息进行显示分析， 最终将计算分析结果经过通 信界丽传递给上位机并显示出来 ２ 高压开关机糠特性测试系统的设计分析 对于高压开关机械特性测试系统的设计分析， 主要从高压开关机 械特性测试系统的整体设计以及下位机硬件结构部分的设计、 系统程 序设计三个部分进行分析论述
性 高压开关； 机 械特性测试； 系统设计； 运行程序 ； 安全； 分
析
蛩 ＾ 室 ＾ ｏ 一戳 魏 撕
黼｛ ｏ ～跳ｔ 越ｓ
∞
高压开 关是 电力系统运行中重要 的电力运行控制 与保 护设备装置， 如果电力系统运行过程中， 运行系统中的电力设备或者是电力线路出现 故障问题时， 通过高压开关可以及时的进行系统运行故障的切除与控 制。 以对于 电力系统 的其他运行 设备以及 线路进行 运行保 护， 保证整个 电力系统的安全与稳定运 行实现
科 专论
高压开关机械特性测试系统的设计分析
涂相勇 西门子 （ 中国） 有限公司浙江省分公司能源输电部杭州研发部
从而 使下 位机 硬件 结 构部 分 中的Ｆ Ｐ Ｇ Ａ与 【 摘 要】本文主要结合高压开关机槭特性测试系 统的结构原理， 写命 令进 行ＦＰＧＡ的访 问 ， 如下 图为测试 系统上下位机 从高压开关机械测试系统的整体 系统设计， 以厦下位机硬件结构部分设 ＡＲＭ结 构部 分之间实现信 息的相 互交流 。 计、 高 压开关 机挑特性测试季 缝的 程序臻计等 方雨 ， 进行高 压开关机械特 的通信连接 设计 图。
２ ． １ 系统的设计
浅谈断路器机械特性的测试
浅谈断路器机械特性的测试【摘要】随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一，断路器的分合闸时间，分合闸不同期程度，分合闸速度以及线圈的动作电压等，直接影响断路器的切合性能，并且对继电保护，自动重合闸装置以及系统的稳定带来极大的影响。
本文阐述了高压断路器机械特性的定义，介绍了测试方法、可选用的测量仪器及其改进对策。
关键词断路器；机械特性；测量0概述高压断路器是电力系统的重要设备之一，其最大特点是能断开电路中负荷电流和短路电流。
断路器的机械特性直接影响断路器的开断性能。
对断路器进行机械方面的测试的目的是：第一，保证断路器的技术参数符合规程要求，以使断路器能可靠地投入运行；第二，在检修过程中通过测试可以掌握开关的机械性能，以便确定检修重点，有目的地进行调整，保证检修质量。
1定义1.1分闸时间指处于合闸位置的断路器从接到分闸指令瞬间起到所有触头分开瞬间为止的时间间隔。
1.2合闸时间指处于分闸位置的断路器从接到合闸指令瞬间到所有触头接触瞬间的时间间隔。
1.3合分时间从接到合(分)闸指令瞬间起到所有极触头都接触(分离)瞬间的时间间隔。
1.4三相不同期指断路器三相分（合）闸时间之间的最大及最小值差值。
1.5弹跳时间指断路器的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间差值（即第一次接触到完全接触的时间）。
1.6弹跳幅度开关动触头运动过程中,动触头的最大反弹值。
1.7速度各制造厂对速度的定义各不相同，因此，《电力设备交接及预防性试验规程实施细则》规定分闸速度和合闸速度的测试要按照制造厂的要求进行。
一般，断路器的速度是指其在单分、单合动作时的平均速度，而不是行程中的最大速度。
1.8刚合(分)速度开关合(分)闸过程中,动触头与静触头接触(分离)瞬间的运动速度。
开关特性测试自检规程
1、目的本自检规程规定了开关特性测试的自检方法方法、标准、步骤及注意事项，使开关特性测试自检工作得以规范化。
2、工作原理本仪器属于一种光电传感、数字电路的测试仪器，用于测试220kV 以下的各种电压等级的开关参数，适用于各种类型发真空开关，六氟化硫开关、少油开关、多油开关，对于不同操作机构，如电磁机构、液压机构、气压机构、手动机构均可适用，仪器可以在220kV以下电场现场不带电测试使用。
其装置工作原理见图1。
图1：开关特性测试试验接线图3、仪器设备MSGK-E型开关特性测试仪4、操作过程打开启动器的交流电源，准备好操作电源，依下述次序进行测量操作和输出操作4.1测量操作：确认开关状态（合闸状态时测分，分闸状态时测合）4.1.1按复位键4.1.2测分或测合4.1.3加电使开关动作4.2输出操作：包括打印4.2.1按下打印键4.2.2按复位键4.2.3按输出键4.2.4即开始打印接线图见图2。
图2仪器控制高压开关分、合闸接线仪器面板上②“分合闸控制插座”有两对接点：分闸控制（左2芯黑）和合闸控制（右2芯红），它们都是常开接点信号输出。
在试验过程中，需要启动高压开关分闸时，仪器在内部使信号输出插座②“分合闸控制插座”分闸控制（左2芯黑）闭合(即使之短路)；需要启动高压开关合闸时，则使信号输出插座②“分合闸控制插座”合闸控制（右2芯红）闭合。
因此，按图1，合闸控制②（右2芯红）的两端应分别接到高压开关控制回路的5、8号线，这样，当合闸控制输出接点②闭合时，5、8号线连通，使控制回路的合闸控制线圈HC得电。
同理，分闸控制②的两端应分别接到高压开关控制回路的6、7号线，当分闸控制输出接点闭合时，6、7号线连通，使控制回路的跳闸线圈TQ得电。
5.注意事项5.1在220kV以上的高压现场应将机壳接地，如断口有接地者应与其共点接地。
5.2电磁干扰特强的环境应在断口和触头与地之间接“保护器”。
5.3触头测量线及行程测量线，都应先接好开关端，然后才可以插入主机插口。
测试仪工作原理
测试仪工作原理
测试仪工作原理主要是通过采集被测试物体的数据，然后将数据通过信号处理和分析，最终得到测试结果。
具体原理如下：
1. 传感器采集：测试仪通过内置的传感器将被测物体的参数（如温度、湿度、压力等）转换成电信号。
2. 信号调理：采集到的电信号通过信号调理电路进行放大、滤波和线性化处理，以保证测试仪能够准确地读取传感器的输出信号。
3. 数字转换：经过信号调理之后的模拟信号通过模数转换器（ADC）转换成数字信号，使得计算机或其他数字设备能够
处理和分析这些数据。
4. 数据处理与存储：将转换得到的数字信号进行处理，如校正、滤波、平均等，然后存储在内部存储器或外部存储介质中，以备后续分析和参考。
5. 结果显示：测试仪将处理后的数据以可读形式显示在显示屏上，如数值、曲线或图表等，让用户直观地了解测试结果。
总之，测试仪工作原理主要包括传感器采集、信号调理、数字转换、数据处理与存储以及结果显示等环节，通过这些步骤实现对被测物体参数的准确测量和分析。
开关机械特性测试仪的相关原理介绍
开关机械特性测试仪的相关原理介绍开关机械特性测试仪是电气行业中的一种常见测试仪器，主要用于测试开关的机械特性参数。
本文将介绍开关机械特性测试仪的相关原理，包括测试仪器的构成、工作原理以及测试参数的意义和计算方法。
测试仪器的构成开关机械特性测试仪主要由下列几个部分组成：1.电源部分：负责为测试仪器提供供电电源。
2.测试回路：测试开关的机械特性参数，如额定负载电流、额定负载电压、额定短路电流及动稳定性等参数。
3.控制部分：控制测试仪器的工作状态，如开关量的控制和实时波形的存储等。
工作原理测试过程中，测试仪先对开关进行负载稳态测试，即通过连接负载电路的方式，在额定负载电压下进行测试。
此时，测试仪会测量开关在负载稳态下的参数，包括额定负载电流、额定负载电压等参数。
接下来，测试仪会进行一系列的负载变化测试，如负载断开测试、短路测试等。
在测试过程中，测试仪会测量开关受各种负载变化而产生的参数，如动稳定性等。
最后，测试仪会对测试结果进行分析和处理，并将测试数据存储在存储设备中。
测试参数的意义和计算方法开关的机械特性参数是指开关在负载稳态下和受负载变化时的各种性能参数。
其中最主要的参数包括：1.额定负载电流：开关在额定负载电压下所能承受的最大电流值。
2.额定负载电压：开关额定负载下的电压值。
3.额定短路电流：开关在额定短路电压下所能承受的最大电流值。
4.动稳定性：开关切断或接通负载后的运行情况。
5.历程：开关动作过程中行程值。
6.机械耐久度：开关的机械使用寿命。
计算方法如下：1.额定负载电流计算公式：额定负载电流 = 额定负载电力 / 电压2.额定负载电力计算公式：额定负载电力 = 电压 × 额定负载电流3.额定短路电流计算公式：额定短路电流 = 额定短路电力 / 电压4.额定短路电力计算公式：额定短路电力 = 电压 × 额定短路电流结语本文对开关机械特性测试仪的原理进行了简要介绍，包括测试仪器的构成、工作原理以及测试参数的意义和计算方法。
高压断路器机械特性试验
高压断路器机械特性试验发布时间：2022-04-25T07:31:45.194Z 来源：《福光技术》2022年7期作者：刘波[导读] 在整个高压电力动作系统中，核心运作的中枢就是断路器，其也是对运转过程中线路方面的保护设备。
贵州电网有限责任公司贵阳供电局贵州省贵阳市 550000摘要：在整个高压电力动作系统中，核心运作的中枢就是断路器，其也是对运转过程中线路方面的保护设备。
在中枢进行电流循环的过程中，断路器的主要作用是保持电路的流畅运转以及紧急情况时能断开设备，在电流超出所能承受范围时进行保护。
它的运转关系系统安全，所以应有做好试验，这是对于系统而言，是必要的保险措施。
断路器操作方面的故障是造成其失灵的关键原因之一。
关键词：高压断路器；机械特性；试验1、高压断路器的机械特性试验机械类故障是高压断路器主要的一种故障类型，在一些特定的情况下，其频率已经超出了绝缘类，所以产生的损害已经变得不可控。
通常，这会引起并发的断路器失灵，进而让电网处在具有风险的运作状态下。
常见的机械类故障形式为高压断路器操作机构堵塞、拒动、误动，机构弹簧疲劳，传动连杆断裂、变形，机构箱内二次元件损坏等。
这都是部件问题，由于本身缺陷，或是在过度疲劳下，让部分元件无法照常工作，这多见于荷载高的系统中。
如果不更换或维修，会让故障恶化，严重时会区域性瘫痪，这会造成高额损失。
对此，应定期进行测试，主要针对其机械特性，通过对相关参数进行分析，判断其性能是否仍然维持在较好的状况下。
通常，在维修过后或是必要时，都会进行试验，这是为了确认其性能。
在规范性试验中，基于所有步骤进行，可以鉴定设备状况，判断其目前质量能否被使用。
同时，这也能帮助找出设备的不足，并适当进行维修或养护等。
2断路器机械特性参数2.1油断路器的机械特性参数1)固有的分闸时间。
指的是在连通分合闸开始，到触头刚分离或接触时的一段时间。
对断路器分合闸的时间分别测量，其主要是在安装检查和大型维修之后，其各个动作机构是否得到有效调整，操作过程中是否存在卡涩问题，分合闸的时间是否与厂商要求相符合。
开关动特性测试
NDGKC-VI高压开关动特性测试仪随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
高压开关综合特性测试仪即（高压开关机械特性测试仪）为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
特征：☆、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
☆、高速热敏打印机，方便现场打印测试数据。
☆、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。
可提供DC20～265V可调电源，电流20A。
任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
☆、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
☆、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
☆、开关动作一次，得到所有数据及图形。
☆、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
☆、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
☆、同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。
☆、内含包络线，进行分析对比，还能进行开关震动频率分析。
☆、内部抗干扰电路可满足800KV变电站内可靠使用。
技术参数：1．时间测量：12路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间（弹跳次数）测试范围：0.01ms～20s，分辨率：0.01ms,测试范围：20s～200s，分辨率：0.1ms,在200ms以内准确率：(0.05%t±0.1)ms2.合闸电阻测量：3/6路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸电阻投入时间、电阻值3.测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字4.重合闸测量：合分、分合、分合分5．速度测量：刚分（刚合）速度指定时间段（行程段或角度段）平均速度6.测速范围：1mm传感器0.01～25.00m/s，0.1mm传感器0.001～20.0m/s360°角度传感器1周波/0.25°7．行程测量：动触头行程（行程）接触行程（开距）超行程过冲行程、反弹行程8.行程传感器：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm加速度传感器测量范围：0-600mm，分辨率：0.1mm360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）9.线圈电流测量范围：0～40A,分辨率：≥0.01A。
KG-11高压开关机械特性测试仪校准装置
KG-11 高压开关特性测试仪校验装置
——ESC——键返回选择子菜单项，然后通过“上下键”选择“开始测试”。
——ENT 键——进入测试等待中（等待被校准设备的合闸信号）
到此步，校准设备已设置完毕。 4）对被校准的设备进行设置：
12
KG-11 高压开关特性测试仪校验装置
设置相应的触发方式，即被校准装置采用内同步还是外同步； 设置被校准装置处于合闸测试状态； 发出合闸信号后，校准装置将回读合闸时间，以校准被测仪器。 设置三相不同的合闸时间，不仅可以测出不同的合闸时间，而且可以测出三 相的同期性。 5.2.2 分闸试验： 分闸试验与合闸试验操作相同，请参照合闸试验进行相应的分闸连线和菜单 操作。 5.2.3 弹跳试验： 弹跳试验与合闸试验操作相同，请参照合闸试验进行连线、菜单操作。 这里的设置需要注意： 1）N 代表弹跳次数， ¾ 当 N=1(开机默认值)时，才可以设置不同的弹跳时间；如下图所示：
¾ 外同步方式 2：被校准设备需输入 220V 电压。 如下图所示，此时，采用校准设备自带的 220V 直流电源为被校准设备
供电，再将校准装置相应的合闸信号连接至被校准设备。线接好后，再打 开输出端开关。外同步方式 2 接线的仪器及图见附录 4。
9
KG-11 高压开关特性测试仪校验装置 注：即使是相同型号的仪器合闸信号的连接也可能不同，因此，附录中给出的仪器接线方式 仅供参考，校准时可按下图所示的合闸试验接线流程图判断被校准仪器的合闸信号接线方 式。
2.1 合闸测试
图 1 系统原理框图
合闸时间：从接到合（闸）指令瞬间起到所有极触头都接触瞬间的时间间隔。 为了更直观的对合闸测试进行理解，根据合闸时间的定义，下面将合闸测试
2
KG-11 高压开关特性测试仪校验装置
高压电气设备试验内容与原理(绝缘测试和断路器回路电阻测试)
高压电气设备试验内容与原理1．1 绪论随着电力工业的飞速发展，机组参数、系统电压等级逐步提高，电气设备的绝缘强度、系统过电压的限制水平对系统安全经济运行的影响日益突出。
据统计，高压电网的各种故障多是由于高压电气设备绝缘的损坏所致，因此了解设备绝缘特性，掌握绝缘状况，不断提高电气设备绝缘水平是电力系统安全经济运行的根本保证。
高压电气设备在运行中必须保持良好的绝缘，为此从设备的制造开始，要进行一系列绝缘测试。
这些测试包括：在制造时对原材料的试验、制造过程的中间试验、产品的定性及出厂试验、在使用现场安装后的交接试验、使用中为维护运行而进行的绝缘预防性试验等。
其中电气设备的交接试验和预防性试验是两类最重要的试验，中华人民共和国电力行业标准和国家标准：DL/T 596—1996《电力设备预防性试验规程》和GB 50150-91《电气设备交接试验标准》详细地介绍了各项试验的内容和标准。
1．2 绝缘预防性试验电气设备绝缘预防性试验是保证设备安全运行的重要措施，通过试验，掌握设备绝缘状况，及时发现绝缘内部隐藏的缺陷，并通过检修加以消除，严重者必须予以更换，以免设备在运行中发生绝缘击穿，造成停电或设备损坏等不可挽回的损失。
绝缘预防性试验可分为两大类：一类是非破坏性试验或称绝缘特性试验，是在较低的电压下或用其他不会损坏绝缘的办法来测量的各种特性参数，主要包括测量绝缘电阻、泄漏电流、介质损耗角正切值等，从而判断绝缘内部有无缺陷。
实验证明，这类方法是行之有效的，但目前还不能只靠它来可靠的判断绝缘的耐电强度。
另一类是破坏性试验或称耐压试验，试验所加电压高于设备的工作电压，对绝缘考验非常严格，特别是揭露那些危险性较大的集中性缺陷，并能保证绝缘有一定的耐电强度，主要包括直流耐压、交流耐压等。
耐压试验的缺点是会给绝缘造成一定的损伤。
1．3 电气设备交接试验为适应电气装置安装工程和电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，国家标准GB 50150-91《电气设备交接试验标准》详细地介绍了各项试验的内容和标准。
测试仪工作原理
测试仪工作原理在现代科技高速发展的时代，测试仪在各个领域发挥着重要作用。
无论是工业生产中的质检，还是科学研究中的实验分析，测试仪都扮演着关键的角色。
那么，测试仪是如何工作的呢？本文将介绍测试仪的工作原理。
一、引言测试仪是一种用于测试和测量各种物理和电气参数的设备。
它能够通过采集和分析信号来得出准确的测量结果。
在实际应用中，测试仪可以用于测量温度、压力、电流、电压、频率等多种参数，以满足不同领域对测量的需求。
二、传感器测试仪的工作原理基于传感器的作用。
传感器是测试仪的核心部件，它能够将被测量的物理量转化为电信号，以便进行分析和处理。
传感器的选择根据具体测量的参数而定，常见的传感器包括温度传感器、压力传感器、光电传感器等。
三、信号采集与处理一旦传感器将物理量转化为电信号，测试仪就需要对信号进行采集和处理。
信号采集是指将电信号输入测试仪的采集模块中，以便进行后续的分析和测量。
采集模块通常由模数转换器、滤波器和放大器等组成，能够将电信号转化为数字信号，并进行放大和滤波处理，以确保测量结果的准确性和稳定性。
四、测量与分析经过信号采集和处理后，测试仪将进行测量和分析工作。
测量是指对数字信号进行计算和量化，得出实际测量值。
测试仪会根据不同的测量参数，通过内部算法和标定数据，进行精确的计算，并给出测量结果。
同时，测试仪还可以对测量结果进行分析，例如绘制曲线图、计算平均值，以及提供报告等功能。
五、输出与显示测试仪将测量和分析结果通过输出接口呈现给用户。
输出接口可以是各种形式的信号输出，例如数字界面、电压信号、通信接口等。
通过输出接口，用户可以直观地了解到测量结果。
同时，测试仪还具备显示功能，通常配备有液晶屏或其他显示器件，用于显示测量值、曲线图等信息。
六、总结通过传感器的作用，测试仪将物理量转化为电信号，并通过信号采集、处理、测量和分析，得出准确的测量结果。
最后，通过输出与显示，测试仪将结果以直观的方式呈现给用户。
