汽车照明 PPT课件
8
(2) 结构： 1）灯泡：充气灯泡；卤钨灯泡 目前，汽车前照灯用灯泡的额定电压有6V 12V 和24V三种。灯泡的灯丝由功率大的远光灯丝和 功率较小的近光灯丝组成，将钨丝制作成螺旋状， 以缩小灯丝的尺寸，有利于光束的聚合。 2）反射镜：若无反射镜，只能照射6米
9
3）配光镜：透镜；棱镜
配光镜又称散光玻璃，它是用透光玻璃压制而成， 是很多块特殊的棱镜和透镜的组合。配光镜的作 用是将反射镜反射出的平行光束进行折射，使车 前路面和路线都有良好而均匀的照明。 (3) 分类： 可拆式；半封闭式；全封闭式
3） 制动灯：装于后面，多用组合式灯具
4） 尾灯：装于尾部，用于示警
5）
倒车灯：装于尾部
6） 指示灯：装于仪表板上，指示各技术状况,、前照灯
(1) 基本要求: 1） 前照灯应保证车前有明亮而均
匀的照 明，使驾驶员能看清车前 100m以内路面 上的任何障碍物。 随着高速公路的建成，汽车行驶 速度的提高，要求汽车前照灯的 照明距离也相应的增长，现代有 些汽车的前照灯照明距离已达到 200～250m。照明100米以内任 何障碍物. 2） 应具有防止眩目的装置，确保 夜间两车迎面相遇时，不使对方 驾驶员因产生眩目而造成事故。
34
其电路是:
• 蓄电池（+）→按钮断路器E点→继电器A点 →线圈→继电器B点→按钮断路器F点→灯光开 关①接柱→搭铁灯线路接柱，由搭铁点构成通 路。
• 线圈因通过电流而产生磁力将触点吸闭，与 此同时电流由灯光继电器A点→支梁→→触点 →辅助前照灯丝接铁发亮，这时保证了驾驶人 员的安全操作。
35
电喇叭
10
11
12
13
14
防眩目
眩目： 指人的眼睛突然受到强光照射时，由于视觉
(2) 结构： 1）灯泡：充气灯泡；卤钨灯泡 目前，汽车前照灯用灯泡的额定电压有6V 12V 和24V三种。灯泡的灯丝由功率大的远光灯丝和 功率较小的近光灯丝组成，将钨丝制作成螺旋状， 以缩小灯丝的尺寸，有利于光束的聚合。 2）反射镜：若无反射镜，只能照射6米
9
3）配光镜：透镜；棱镜
配光镜又称散光玻璃，它是用透光玻璃压制而成， 是很多块特殊的棱镜和透镜的组合。配光镜的作 用是将反射镜反射出的平行光束进行折射，使车 前路面和路线都有良好而均匀的照明。 (3) 分类： 可拆式；半封闭式；全封闭式
3） 制动灯：装于后面，多用组合式灯具
4） 尾灯：装于尾部，用于示警
5）
倒车灯：装于尾部
6） 指示灯：装于仪表板上，指示各技术状况,、前照灯
(1) 基本要求: 1） 前照灯应保证车前有明亮而均
匀的照 明，使驾驶员能看清车前 100m以内路面 上的任何障碍物。 随着高速公路的建成，汽车行驶 速度的提高，要求汽车前照灯的 照明距离也相应的增长，现代有 些汽车的前照灯照明距离已达到 200～250m。照明100米以内任 何障碍物. 2） 应具有防止眩目的装置，确保 夜间两车迎面相遇时，不使对方 驾驶员因产生眩目而造成事故。
34
其电路是:
• 蓄电池（+）→按钮断路器E点→继电器A点 →线圈→继电器B点→按钮断路器F点→灯光开 关①接柱→搭铁灯线路接柱，由搭铁点构成通 路。
• 线圈因通过电流而产生磁力将触点吸闭，与 此同时电流由灯光继电器A点→支梁→→触点 →辅助前照灯丝接铁发亮，这时保证了驾驶人 员的安全操作。
35
电喇叭
10
11
12
13
14
防眩目
眩目： 指人的眼睛突然受到强光照射时，由于视觉
汽车照明与信号系统PowerPointPresent
的熔断丝之前，应查找出超负荷的原因.
•
其方法是:将熔断丝所接各灯的接线从灯座拔掉，用万
用表电阻挡测量灯端与搭铁之间的电阻，若电阻较小或为0，
则可断定线路中有搭铁故障。
•
排除故障后，再把熔断器复位或更换新的熔断丝。
PPT文档演模板
汽车照明与信号系统 PowerPointPresent
• 其他部位检查方法
汽车照明与信号系统 PowerPointPresent
(1)汽车电喇叭的 结构及工作原理
筒形、螺旋形电喇叭
筒形、螺旋形电喇叭的构造如
图28所示。其主要机件由山形铁心、
线圈、衔铁、膜片、共鸣板、扬声筒、
触点以及电容器等。膜片和共鸣板借
中心杆与衔铁、调整螺母、锁紧螺母
联成一体。通过线圈的通断使得膜片
不断振动，从而发出一定音调的音波，
过去汽车转向灯闪光器，多采用电热式结构，由于它们工作稳定性差、 寿命短、信号灯的亮暗不够明显，因而目前多采用结构简单、体积小、
工作稳定、使用寿命长的电子式闪光器即晶体管式和集成电路式两大类。
PPT文档演模板
汽车照明与信号系统 PowerPointPresent
（1）电容式闪光器
电容式闪光器是利用电容器
PPT文档演模板
汽车照明与信号系统 PowerPointPresent
（2）反射镜
反射镜的表面形状呈旋转抛物面， 如图2所示，一般由0.6～0.8mm的薄 钢板冲压而成或由玻璃、塑料制成。 其内表面镀银、铝或镀铬，然后抛光 处理；目前反射镜内面采用真空镀铝 的较多。
反射镜的作用是将灯泡的散射 （直射） 光反射成平行光束，使 光度大大增强，增强几百倍乃至上 千倍，以保证汽车前方150～400m 范围内足够的照明。如图3所示。
汽车照明系统概述PPT(共37张)
（一）前照灯-结构
新型高压放电氙灯
在电极上加上数万伏的引弧电压后，气体开始电离而导电，气体原子即处于激发状态，使电子发生能级跃蒸气弧光放电，待温度上升后再转入卤化物弧光灯工作。
氙气大灯实物
（一）前照灯-结构
LED光源前照灯
（一）前照灯-结构
非对称式配光 利用配光屏安装时偏转角度的不同分为多种非对称式配光。 Z型配光屏，其明暗截至线呈Z型，它不仅避免对面来车驾驶员的炫目，还可以防止对面行人和非机动车使用者炫目。
前照灯继电器
前照灯-电路组成
电路识读与分析
日间行车灯
日间行车灯
小灯
近光灯
远光灯
电源线
（二） 雾灯
1.前雾灯： 装于汽车前部比前照灯稍低的位置，用于在雨雾天气行车时道路的照明。功率为45~55W，光色为橙色或黄色。 2.后雾灯： 用于保证雾天高速行驶的汽车向后方车辆或行人提供本车位置信息，以降低交通事故发生率。光色为红色。 3.注意： 雾灯不但受雾灯开关控制，其电源电路还受车灯开关控制。
照明系统辅助功能
照明系统辅助功能
照明系统辅助功能
照明系统辅助功能
照明系统辅助功能
照明系统辅助功能
4.汽车雾灯的使用方法 （1）使用雾灯的气候、地理条件 雾天、大雨天、暴风沙尘天、风雪天、山区道路夜晚行车。 （2）白天、野外夜晚使用雾灯 开近光和前后雾灯。在比较恶劣的气候条件下，还可配合使用双闪灯。 （3）城区夜晚有路灯照明的道路 开后雾灯、同时打开双闪灯。注意勤鸣号示意路人和汽车避让。 特别提示：大雾天无论在有照明的市内还是在野外行车，开启远光灯是非常危险的。
一、汽车照明灯的种类
一、汽车照明灯的种类
(一)、照明灯具 1.前照灯 2.雾灯 3.牌照灯 4.仪表、控制面板照明 5.室内照明 6.行李箱灯
新型高压放电氙灯
在电极上加上数万伏的引弧电压后，气体开始电离而导电，气体原子即处于激发状态，使电子发生能级跃蒸气弧光放电，待温度上升后再转入卤化物弧光灯工作。
氙气大灯实物
（一）前照灯-结构
LED光源前照灯
（一）前照灯-结构
非对称式配光 利用配光屏安装时偏转角度的不同分为多种非对称式配光。 Z型配光屏，其明暗截至线呈Z型，它不仅避免对面来车驾驶员的炫目，还可以防止对面行人和非机动车使用者炫目。
前照灯继电器
前照灯-电路组成
电路识读与分析
日间行车灯
日间行车灯
小灯
近光灯
远光灯
电源线
（二） 雾灯
1.前雾灯： 装于汽车前部比前照灯稍低的位置，用于在雨雾天气行车时道路的照明。功率为45~55W，光色为橙色或黄色。 2.后雾灯： 用于保证雾天高速行驶的汽车向后方车辆或行人提供本车位置信息，以降低交通事故发生率。光色为红色。 3.注意： 雾灯不但受雾灯开关控制，其电源电路还受车灯开关控制。
照明系统辅助功能
照明系统辅助功能
照明系统辅助功能
照明系统辅助功能
照明系统辅助功能
照明系统辅助功能
4.汽车雾灯的使用方法 （1）使用雾灯的气候、地理条件 雾天、大雨天、暴风沙尘天、风雪天、山区道路夜晚行车。 （2）白天、野外夜晚使用雾灯 开近光和前后雾灯。在比较恶劣的气候条件下，还可配合使用双闪灯。 （3）城区夜晚有路灯照明的道路 开后雾灯、同时打开双闪灯。注意勤鸣号示意路人和汽车避让。 特别提示：大雾天无论在有照明的市内还是在野外行车，开启远光灯是非常危险的。
一、汽车照明灯的种类
一、汽车照明灯的种类
(一)、照明灯具 1.前照灯 2.雾灯 3.牌照灯 4.仪表、控制面板照明 5.室内照明 6.行李箱灯
《汽车灯光系统》课件
工作原理
当踩下刹车踏板时，刹车灯开关接通 ，电流通过导线传送到灯泡，使灯泡 发光，形成刹车信号。
刹车灯的种类与特点
卤素灯泡
价格实惠，但亮度较低，使用寿 命较短。
LED灯泡
亮度高，反应速度快，使用寿命长 ，但价格较高。
高位刹车灯
安装在车辆尾部中央，能够提高后 方车辆的可见度，减少追尾事故。
刹车灯的使用与保养
氙气转向灯
氙气灯泡具有高亮度、高 色温、低能耗等特点，视 觉效果非常好，但启动时 间较长。
转向灯的使用与保养
使用
驾驶员在行车过程中，应正确使用转向灯，在需要转弯或变 道时提前开启转向灯，并观察周围交通情况，确保安全。
保养
定期检查转向灯的灯泡、反射镜、配光镜等部件是否完好， 如有损坏应及时更换。同时，保持转向灯壳体的清洁和干燥 ，防止污垢和水分对灯具造成损害。
使用注意事项
保持刹车灯清洁，及时更换损坏的灯泡，定期检查线路是否松动或破损。
保养建议
定期清洁刹车灯表面，保持反射镜的清洁和完好，及时更换刹车灯泡，定期检查和维修刹车灯线路。
06
灯光系统的常见故障与排除方法
前照灯故障排除方法
总结词
前照灯是汽车照明系统中的重要组成部 分，如果出现故障，会影响夜间或低光 条件下的行驶安全。
前大灯、雾灯、转向灯 等用于照亮道路，提高 夜间或低光环境下的能 见度。
刹车灯、示廓灯等用于 标识车辆位置，使其他 道路使用者更容易注意 到车辆的存在。
转向灯、危险报警灯等 用于传递驾驶员的意图 或警示信息，提醒其他 道路使用者保障安全。
汽车灯光系统在提高车 辆安全性方面发挥着至 关重要的作用，特别是 在夜间或低光环境下。
亮度高，但启动时间长。
当踩下刹车踏板时，刹车灯开关接通 ，电流通过导线传送到灯泡，使灯泡 发光，形成刹车信号。
刹车灯的种类与特点
卤素灯泡
价格实惠，但亮度较低，使用寿 命较短。
LED灯泡
亮度高，反应速度快，使用寿命长 ，但价格较高。
高位刹车灯
安装在车辆尾部中央，能够提高后 方车辆的可见度，减少追尾事故。
刹车灯的使用与保养
氙气转向灯
氙气灯泡具有高亮度、高 色温、低能耗等特点，视 觉效果非常好，但启动时 间较长。
转向灯的使用与保养
使用
驾驶员在行车过程中，应正确使用转向灯，在需要转弯或变 道时提前开启转向灯，并观察周围交通情况，确保安全。
保养
定期检查转向灯的灯泡、反射镜、配光镜等部件是否完好， 如有损坏应及时更换。同时，保持转向灯壳体的清洁和干燥 ，防止污垢和水分对灯具造成损害。
使用注意事项
保持刹车灯清洁，及时更换损坏的灯泡，定期检查线路是否松动或破损。
保养建议
定期清洁刹车灯表面，保持反射镜的清洁和完好，及时更换刹车灯泡，定期检查和维修刹车灯线路。
06
灯光系统的常见故障与排除方法
前照灯故障排除方法
总结词
前照灯是汽车照明系统中的重要组成部 分，如果出现故障，会影响夜间或低光 条件下的行驶安全。
前大灯、雾灯、转向灯 等用于照亮道路，提高 夜间或低光环境下的能 见度。
刹车灯、示廓灯等用于 标识车辆位置，使其他 道路使用者更容易注意 到车辆的存在。
转向灯、危险报警灯等 用于传递驾驶员的意图 或警示信息，提醒其他 道路使用者保障安全。
汽车灯光系统在提高车 辆安全性方面发挥着至 关重要的作用，特别是 在夜间或低光环境下。
亮度高，但启动时间长。
项目五-汽车照明与信号系统ppt课件
从奥迪R8电子系统全面使用LED车灯，到奔驰、宝马、凯 迪拉克、丰田等公司也相继推出了LED前照灯替代传统白炽光、 HID灯的汽车车型，相信不久会有更多的汽车厂家将LED车灯作 为汽车照明的首选。
19
(2) 反射镜
反射镜的作用是将灯泡的光线聚合并导向远方。 如图5.5所示为反射镜反射灯泡光线的情况。
• 国内外生产的双丝灯泡的前照灯,按近光的配光不 同 , 分为对称式和非对称式两种不同的配光制。
23
(1) 对称式配光
远光灯丝位于反射镜的焦点上,而近光灯丝则位 于焦点的上方并稍向右偏移( 从灯泡向反射镜看去 ) 。对称式配光的工作情况如图5.8所示。
图5.8 对称式配光的工作情况
24
图5.9 具有配光屏的双灯丝灯泡的工作情况 1. 近光灯丝;2. 遮光屏;3. 远光灯丝
缺点：价格高、容易炫目。
18
3）LED灯
LED灯在车内照明和刹车灯、应急灯等方面的应用已经起 得了显著的成效，LED在整车内外部照明光源的比重已经超过 了80%。随着LED照明技术的快速发展和成本的逐步下降，LED 前照灯经过近年来的技术验证、概念车展示等阶段之后，越来 越接近大范围应用于量产车系统中的美好前景。
6
照明灯按照灯光控制方法划分，分两类：
小灯
Hale Waihona Puke 示宽灯 示高灯 尾灯 牌照灯
大灯 （前照灯）
远光灯 近光灯
7
汽车外部照明灯
8
汽车内部照明
1. 发动机罩下灯;2. 工作灯;3. 仪表照明灯、报警指示灯; 4. 顶灯;5. 门灯;6. 阅读灯;7. 行李厢灯;8. 开关照明灯
9
2.常用照明灯功能
1 前照灯 前照灯装在汽车头部的两侧，用于夜间行车道路的照明。 有两灯制和四灯制之分，功率一般为40~60W。 2 雾灯 雾灯有前雾灯和后雾灯两种。前雾灯装于汽车前部比前照 灯稍低的位置，用于在雨雾天气行车时道路的照明；为保证雾 天高汽车向后方车辆或行人提供本车位置信息，交通管理部门 规定，运行车辆应在车辆后部加装功率较大的后雾灯，以降低 交通事故发生率。雾灯的光色规定为光波较长的黄色、橙色或 红色。
19
(2) 反射镜
反射镜的作用是将灯泡的光线聚合并导向远方。 如图5.5所示为反射镜反射灯泡光线的情况。
• 国内外生产的双丝灯泡的前照灯,按近光的配光不 同 , 分为对称式和非对称式两种不同的配光制。
23
(1) 对称式配光
远光灯丝位于反射镜的焦点上,而近光灯丝则位 于焦点的上方并稍向右偏移( 从灯泡向反射镜看去 ) 。对称式配光的工作情况如图5.8所示。
图5.8 对称式配光的工作情况
24
图5.9 具有配光屏的双灯丝灯泡的工作情况 1. 近光灯丝;2. 遮光屏;3. 远光灯丝
缺点：价格高、容易炫目。
18
3）LED灯
LED灯在车内照明和刹车灯、应急灯等方面的应用已经起 得了显著的成效，LED在整车内外部照明光源的比重已经超过 了80%。随着LED照明技术的快速发展和成本的逐步下降，LED 前照灯经过近年来的技术验证、概念车展示等阶段之后，越来 越接近大范围应用于量产车系统中的美好前景。
6
照明灯按照灯光控制方法划分，分两类：
小灯
Hale Waihona Puke 示宽灯 示高灯 尾灯 牌照灯
大灯 （前照灯）
远光灯 近光灯
7
汽车外部照明灯
8
汽车内部照明
1. 发动机罩下灯;2. 工作灯;3. 仪表照明灯、报警指示灯; 4. 顶灯;5. 门灯;6. 阅读灯;7. 行李厢灯;8. 开关照明灯
9
2.常用照明灯功能
1 前照灯 前照灯装在汽车头部的两侧，用于夜间行车道路的照明。 有两灯制和四灯制之分，功率一般为40~60W。 2 雾灯 雾灯有前雾灯和后雾灯两种。前雾灯装于汽车前部比前照 灯稍低的位置，用于在雨雾天气行车时道路的照明；为保证雾 天高汽车向后方车辆或行人提供本车位置信息，交通管理部门 规定，运行车辆应在车辆后部加装功率较大的后雾灯，以降低 交通事故发生率。雾灯的光色规定为光波较长的黄色、橙色或 红色。

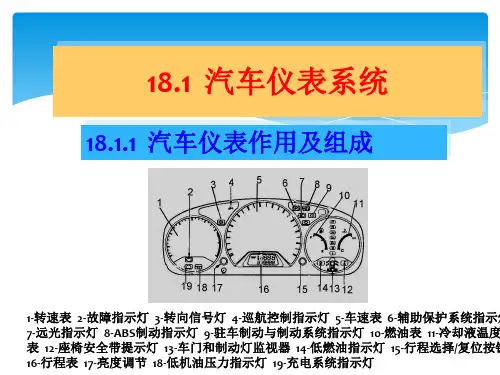

汽车仪表照明系统课件
车速里程显示系统
水温表
水温报警灯 或蜂鸣器
车速里程表 里程表 转速表
功用 指示汽车燃油箱内储存燃油量的
多少 燃油箱内燃油燃油量过少时报警 指示发动机水套中冷却液温度的
高低
冷却液温度过高时报警
指示汽车行驶速度 指示汽车累计行驶里程 指示发动机转速的高低
18.1.2 汽车仪表分类
1. 机械式仪表 2. 电子式仪表 3．综合信息显示系统
18.2.1 照明系统功用与组成
照明装置
前大灯
前小灯(视宽 灯)
车外照明 装置
后灯 雾灯
倒车灯 牌照灯
作
用
夜间行驶时照明，可发出远光和近光两种光束
夜间视宽、近距离照明等
红色，警示作用，兼作牌照灯
黄色，在有雾、下雪、暴雨或尘埃弥漫时行车照 明，具有信号作用
倒车时车后照明，并起信号作用 照明汽车后牌照
照明装置
1. 信号装置的作用 通过灯光和音响等手段，向行人和车辆发出警告，以保障行 车安全。
2. 信号装置的组成 常见的汽车信号装置有喇叭音响信号装置（电喇叭、气喇叭 等）、转向信号装置（转向灯、闪光器）、制动信号装置（制动灯、制动开关）、 倒车信号装置（倒车信号灯、蜂鸣器）和危险警告信号装置。
18.3.2 信号装置主要部件结构与工作原理
18.2.3 汽车照明系统新技术
1.卤素前照灯 2.氙灯 3.LED前大灯 4.象素头灯照明系统 5.自适应前照灯系统
18.2.4 照明系统维护与常见故障
1. 汽车照明系统日常维护
（1）注意检查灯光完好情况，灯泡烧坏、 插座锈蚀、镜头裂纹等应及时更换。
（2）注意校准前大灯光照方向，如异常应 按说明书要求调整。
制动灯断线报警开关
水温表
水温报警灯 或蜂鸣器
车速里程表 里程表 转速表
功用 指示汽车燃油箱内储存燃油量的
多少 燃油箱内燃油燃油量过少时报警 指示发动机水套中冷却液温度的
高低
冷却液温度过高时报警
指示汽车行驶速度 指示汽车累计行驶里程 指示发动机转速的高低
18.1.2 汽车仪表分类
1. 机械式仪表 2. 电子式仪表 3．综合信息显示系统
18.2.1 照明系统功用与组成
照明装置
前大灯
前小灯(视宽 灯)
车外照明 装置
后灯 雾灯
倒车灯 牌照灯
作
用
夜间行驶时照明，可发出远光和近光两种光束
夜间视宽、近距离照明等
红色，警示作用，兼作牌照灯
黄色，在有雾、下雪、暴雨或尘埃弥漫时行车照 明，具有信号作用
倒车时车后照明，并起信号作用 照明汽车后牌照
照明装置
1. 信号装置的作用 通过灯光和音响等手段，向行人和车辆发出警告，以保障行 车安全。
2. 信号装置的组成 常见的汽车信号装置有喇叭音响信号装置（电喇叭、气喇叭 等）、转向信号装置（转向灯、闪光器）、制动信号装置（制动灯、制动开关）、 倒车信号装置（倒车信号灯、蜂鸣器）和危险警告信号装置。
18.3.2 信号装置主要部件结构与工作原理
18.2.3 汽车照明系统新技术
1.卤素前照灯 2.氙灯 3.LED前大灯 4.象素头灯照明系统 5.自适应前照灯系统
18.2.4 照明系统维护与常见故障
1. 汽车照明系统日常维护
（1）注意检查灯光完好情况，灯泡烧坏、 插座锈蚀、镜头裂纹等应及时更换。
（2）注意校准前大灯光照方向，如异常应 按说明书要求调整。
制动灯断线报警开关
汽车电器之照明系统-PPT课件
2.危险报警信号灯 危险报警信号灯用于车辆遇到紧急危险情况时， 同时点亮前后左右转向灯以发出警告信号。与转 向信号灯有相同的要求。
3.制动灯
制动灯由于指示车辆的制动或减速信号。 制动灯安装在车尾两侧，两制动灯应与汽 车的纵轴线对称并在同一高度上，制动灯 灯光光色为红光，应保证白天距100m以外 可见。
前照灯由灯泡（光源）、反射镜和配光镜三个光 学组件组成。 前照灯按结构形式可分为半封闭式和封闭式两种 类型。
（2）半封闭式前照灯
结构特点: 配光镜和反射镜靠卷曲在反射镜边缘上的 牙齿紧固在一起，用橡胶圈密封，再用螺钉 固定。 灯泡从反射镜的后面装入，更换损坏的灯泡 时不必拆开配光镜。 目前，半封闭式前照灯在汽车上使用还比较 常见。
5．1．2灯光信号装置
1．转向信号灯 3．示宽灯 5．制动灯 2．危险报警灯 4．尾灯 6．倒车灯
1.前照灯
前照灯又叫前大灯，装于汽车头部两侧，用 于夜间行车道路的照明。有两灯制和四灯制 之分。每辆车安装2只或4只，装于外侧的一 对应为近、远光双光束灯,装于内侧的一对应 为远光单光束灯.
1.前照灯
按规定要求牌照灯 必须与小灯 同一个开关控制。
5.内部照明系统
由顶灯、仪表灯、踏步灯、工作灯、行李厢 灯组成。主要是为驾驶员、乘客提供方便。 灯光光色为白色，灯泡功率在2～20 W范围 内。
顶灯，安装在驾驶室或车厢内顶部，为驾驶室 或车厢内的照明灯具。灯光颜色一般为白色 仪表灯，安装于仪表盘内，它用来照明汽车仪 表。灯光颜色一般为白色 踏步灯，一般安装在汽车的上下车台阶的左右 两侧，作用是用来照明车门的踏步处，方便乘 客上下车，灯光颜色一般为白色
经过短时间后，镍铬丝受---接线柱 9--------动触点臂-----闭合触点----线圈-----转向 开关12------转向信号灯和转向指示灯---搭铁----蓄电池负极 由于附加电阻和镍铬丝被短路，而线圈中有电 流通过，产生电磁力使触点紧密闭合，线路中 电阻小，电流大，转向灯和转向指示灯亮度大。
汽车灯光系统 ppt课件
汽车灯光系统
自动头灯的光线传感器
大灯控制位置的AUTO挡即为自动头灯
汽车灯光系统
转向辅助灯
转向辅助灯在驾驶者打方向盘 转弯时，会有一侧单独的灯泡 组点亮（部分车辆也有使用雾 灯当转向辅助灯的），协助行 驶中的车子照亮弯路盲区，待 方向盘回正后不久，单侧的转 向辅助灯就会关闭。一般常见 的转向辅助灯有独立灯泡形式 的，它们会放置在大灯罩内， 也有一部分车辆是用前雾灯当 转向辅助灯用。转向辅助灯相 对于转向头灯来说，成本较低 ，照射盲区的效果也没有转向 头灯较好。
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
汽车灯光控制系统的分类
灯光照明系统（照明灯） 用来照明道路与环境
灯光信号系统（信号灯） 用于提醒、警示他人
车内灯光（车内灯）
车外灯光（车外灯）
汽车灯光系统
照明灯
➢ 前照灯：装在汽车头部的两侧，用于夜间或光线昏暗路面上汽车行驶时的照 明，有两灯制和四灯制之分。
➢ 仪表灯
➢ 顶灯
➢ 阅读灯
➢ 行李箱灯
汽车灯光系统
信号灯
➢ 制动灯：安装在车辆的尾部，通知后面的车辆本车正在制动，以避免后面车辆 与其后部碰撞
➢ 转向灯：安装在车辆的两端以及前翼子板上，向前后左右车辆表明驾驶员正在 转弯或改换车道。
➢ 示宽灯和尾灯：是低强度灯，用于夜间示意其他车辆位置和宽度。位于前方的 称为示宽灯，位于后方的叫尾灯。
汽车灯光系统
大灯清洗装置
结构
大灯清洗装置有两种结构模式：
1. 擦/洗系统
这种系统只能用于玻璃配光镜，因为 塑料配光镜尽管有耐磨擦涂层，但对机 械清洗还是比较敏感，在老一代车型上 还可以看到此类清洗系统。
