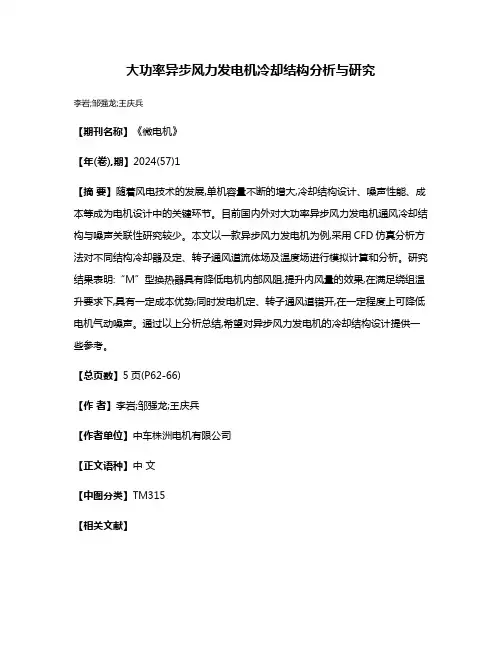

大功率异步风力发电机冷却结构分析与研究
大功率异步风力发电机冷却结构分析与研究
李岩;邹强龙;王庆兵
【期刊名称】《微电机》
【年(卷),期】2024(57)1
【摘要】随着风电技术的发展,单机容量不断的增大,冷却结构设计、噪声性能、成本等成为电机设计中的关键环节。
目前国内外对大功率异步风力发电机通风冷却结构与噪声关联性研究较少。
本文以一款异步风力发电机为例,采用CFD仿真分析方法对不同结构冷却器及定、转子通风道流体场及温度场进行模拟计算和分析。
研究结果表明:“M”型换热器具有降低电机内部风阻,提升内风量的效果,在满足绕组温升要求下,具有一定成本优势;同时发电机定、转子通风道错开,在一定程度上可降低电机气动噪声。
通过以上分析总结,希望对异步风力发电机的冷却结构设计提供一些参考。
【总页数】5页(P62-66)
【作者】李岩;邹强龙;王庆兵
【作者单位】中车株洲电机有限公司
【正文语种】中文
【中图分类】TM315
【相关文献】
1.大功率风力发电机组冷却系统研究
2.大功率风力发电机冷却系统的试验研究及数值模拟
3.大功率鼠笼异步海上风力发电机电磁与温度特性分析
4.大功率异步风力发电机散热性能分析与优化
因版权原因，仅展示原文概要，查看原文内容请购买。
风能发电的风机冷却技术研究与优化
风能发电的风机冷却技术研究与优化下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!风能作为一种清洁能源，受到越来越多的关注和应用。
一种风机用外转子电机[实用新型专利]
![一种风机用外转子电机[实用新型专利]](https://img.taocdn.com/s3/m/b560f05b69dc5022abea0080.png)
专利名称：一种风机用外转子电机专利类型：实用新型专利
发明人：董颂均,吕俊达
申请号：CN201720550282.1
申请日：20170518
公开号：CN206759214U
公开日：
20171215
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种风机用外转子电机，包括内定子组件和外转子组件，所述内定子组件包括端盖、轴套和定子线圈，所述外转子组件包括外转子和转子线圈，所述端盖的一侧设有外圆部，所述外圆部的外侧套设有密封圈，所述外圆部上延伸有凸缘，所述密封圈包括内圈、外圈和过度部，所述内圈上靠近外圆部的一侧延伸有凸凹部，所述内圈背离端盖的一侧套设有环形弹簧，所述内圈的一侧设有环形的内凹槽，所述外圈和过度部内固定嵌设有骨架。
本实用新型提供了防尘性能极好、可持续正常工作且使用寿命长的一种风机用外转子电机。
申请人：上海施依洛风机有限公司
地址：201600 上海市松江区小昆山镇昆港公路357号1号楼
国籍：CN
更多信息请下载全文后查看。
一种外转子电机冷却结构[发明专利]
![一种外转子电机冷却结构[发明专利]](https://img.taocdn.com/s3/m/83ea5e5a24c52cc58bd63186bceb19e8b8f6ec9a.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011421052.8(22)申请日 2020.12.08(71)申请人 齐鲁工业大学地址 250353 山东省济南市长清区大学路3501号(72)发明人 孙明灿 (74)专利代理机构 济南格源知识产权代理有限公司 37306代理人 韩洪淼(51)Int.Cl.H02K 1/20(2006.01)H02K 5/18(2006.01)H02K 9/06(2006.01)(54)发明名称一种外转子电机冷却结构(57)摘要本发明属于电机技术领域，涉及一种外转子电机冷却结构，包括定子冷却组件和转子冷却组件，所述定子冷却组件包括安装在定子铁心靠近定子槽的热管，所述热管的一端位于定子铁心靠近定子槽位置的冷却孔内，热管的另一端位于电机端盖外部的散热片内，所述转子冷却组件包括位于转子铁心端部的转子风扇。
本发明具有在不明显增加电机加工工艺难度和制造成本的基础上，可提高对电机定转子的冷却效果的优点。
权利要求书1页 说明书5页 附图2页CN 112491171 A 2021.03.12C N 112491171A1.一种外转子电机冷却结构，其特征在于：包括定子冷却组件和转子冷却组件，所述定子冷却组件包括安装在定子铁心靠近定子槽的热管，所述热管的一端位于定子铁心靠近定子槽位置的冷却孔内，热管的另一端位于电机端盖外部的散热片内，所述转子冷却组件包括位于转子铁心端部的转子风扇。
2.如权利要求1所述的一种外转子电机冷却结构，其特征在于：所述定子铁心沿径向间隔设置冷却孔且所述冷却孔沿定子铁心的轴向延伸，所述散热片内设置有沿径向方向延伸的散热片冷却孔。
3.如权利要求2所述的一种外转子电机冷却结构，其特征在于：所述散热片为铝合金散热片且散热片与后端盖之间在轴向上存在间隙。
4.如权利要求3所述的一种外转子电机冷却结构，其特征在于：所述散热片的数量是两组且两组散热片在径向上对称设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关键词
外转子电机｝工艺问题；解决措施
中图分类号：ＴＭ３４３
文献标２００９）０２－－０１６４－－０２
目前，国内大多数变压器冷却风机配套的都是普通内 转子异步电机，其结构尺寸及动力学性能在一定程度上受 到了相应的限制。风机若采用外转子电机，则有着普通内 转子电机无法比拟的优势。其不仅结构紧凑，外形尺寸小， 风叶等负载可直接嵌在转子上；而且转动惯量大，大大降低 了功率损耗；同时噪音小，散热性好，更大程度上满足了使 用要求。 外转子异步电机在国内的应用领域相对较少，因此针 对性的研究很少。由于外转子电机的结构特殊性，对电机 的振动、噪声要求比较高，下面结合样机的试制过程，将外 转子电机在设计、加工过程中遇到的重要工艺问题进行研 究分析，并提出解决办法，使外转子异步电机有更广阔的应 用领域。 图１外转子异步电机结构图 １ １．定子２．转子３．定子铁心４线圈５．转子铁心６．轴承
・作者简介：潘武贤（１９８２一），男，广西南宁人，中国航天科技集团公司第四研究院４０１所工程师，研究方向：机械设 计、发动机测试技术。
１６４
万 方数据
２００９年第２期
（总第５４期） ２．２铸铝转子
桂林航天工业高等专科学校学报
ＪＯＵＲＮＡＬ ＯＦ ＧＵＩＬＩＮ ＣＯＬＬＥＧＥ ＯＦ ＡＥＲＯＳＰＡＣＥ
力的综合作用，铁心材料的选取及叠压系数的大小，都会影 响电机的励磁损耗、涡流损耗、效率、片间绝缘质量以及振 动噪声，因此铁心的加工及压装十分重要。 由于定子铁心的槽口朝外，内孔直径较小，采用扣片压 装的工艺方法较难实现。因此，在制作冲片时在内孔加开 一个键槽，以内孔与键槽定位叠装冲片，采用铆钉压装的工 艺方法，操作既简单又方便，同时也保证了铁心内、外圆的 同轴度。在理片时，冲片的毛刺方向应一致，以保证片间的 绝缘质量及铁心重量。同时，压装时均须在铁心四周槽中 插入３～４根槽样棒，以保证叠压后槽形尺寸和槽壁整齐， 以防后期的绕线磕伤铜线。若进行批产，可采用高速自动 铆接冲床，效率高且质量又有保证。
外转子电机的加工精度相对普通内转子电机要求高， 特别是定子内套轴承室及转子内孔，如果加工精度达不到 要求，气隙不均匀，将产生单边磁拉力不平衡和出现扫膛现 象，导致系统产生振动和噪声，进而影响电机的电气性能。 因此，在加工过程中，应制定科学合理的加工工艺，严格控 制加工精度。
２．４．１
３
结束语
经试验，试制的电机运行平稳，其电气性能完全达到设
２．４加工
外转子电机的结构特殊，转子呈“碗”状，转轴细而长， 与转子为单端固定，转子内孔对转轴的同轴度要求高。若 将转子与转轴分别加工到位后装配，亦基本满足使用要求， 但加工误差和装配误差叠加将影响电机的气隙均匀，废品 率较高。试制样机时，转子内孔和外圆粗加工后，采用温差 法压入加工好的转轴，最后使用双顶尖以转轴两端中心眼 为基准装卡工件，使用专用加长刀具，加工转子内孔和外 圆，很好地保证了转子内、外圆对转轴的径向跳动． ２．５动平衡 噪声是电机的一个重要性能指标，电机的噪声主要包 括机械振动和电磁噪声．而引起机械振动的主要原因是转 子的动不平衡，因此，为减小机械振动，转子必须进行动平 衡处理。对普通的电机转子而言，静平衡和动平衡都比较 容易实现。而外转子电机的转子为悬臂式，无法使用普通 简支卧式平衡机进行平衡处理。若采用自驱型立式平衡 机，将能很好地解决此问题。
１６５
万 方数据
外转子异步电机的结构形式
外转子异步电机的简明结构如图１所示。由于风机的
２
外转子异步电机制造的关键技术及工艺
２．１铁心 铁心在电机工作过程中要承受机械振动与电磁力、热
叶轮直径较大，所以电机宜采用简支安装的结构形式．转 轴与转子固定，定子的一端通过法兰联接在固定面上，转轴 通过两端的轴承与定子联接。 电机工作时，受力基本为轴向推力，因此应有较为牢靠 的轴向支撑。若定子内套采用阶梯型内孑Ｌ，可以得到较高 的轴向定位精度和可靠性；但加工工艺较难实现，采用普通 车床加工，两端轴承室同轴度和尺寸精度得不到保证；必须 使用双头车床才能达到要求，加工成本较高。若将定子内 套设计成通孔形式，采用弹性挡圈进行轴向定位，同时使用 波浪形垫圈进行调节，既满足电机较高的强度要求，加工工 艺也简单，尺寸精度也易于保证。同时，为了保证足够的装 配过盈量，压铸时在需要配合的部位嵌入钢件，而镶嵌件压 铸工艺是一项十分成熟的技术。
参考文献 ［１］王正茂．电机学［Ｍ］．西安：西安交通大学出版社，２０００． ［２－１陈世坤．电机设计［Ｍ］．北京：机械工业出版社，１９９８． ［３］龚垌．电机制造工艺学［Ｍ］．北京：机械工业出版社，１９８３． ［４］赵伽敏，刘金泽．外转子电机关键技术及解决措施［Ｊ］．微电机，２００４，２（１３７）：５１—５２． ［５］濮良贵，纪明刚．机械设计［Ｍ］．北京：高等教育出版社，２００２． ［６］李继庆，陈作模．机械设计基础［Ｍ］．北京：高等教育出版社，２００２． （责任编辑李卫华）
２００９年第２期
（总第５４期）
桂林航天工业高等专科学校学报
ＪＯＵＲＮＡＬ ＯＦ ＧＵＩＬＩＮ ＣＯＬＬＥＧＥ ＯＦ ＡＥＲＯＳＰＡＣＥ ＴＥＣＨＮＯＬＯＧＹ
机电技术应用
冷却风机用外转子异步电机工艺研究
潘武贤。
（中国航天科技集团公司
李娜
第四研究院４０１所，陕西西安７１００２５）
摘
要对变压器冷却风机用外转子异步电机的主要工艺问题进行了探讨分析，并提出了解决措施，使外转子异步电 机有更广阔的应用领域。
ＴＥＣＨＮＯＬＯＧＹ潘武贤
李娜／文
长刀杆，采用硬质合金刀具，使用由伺服电机驱动的数控车 床一次装卡加工，基本可以保证加工精度。
２．４．２转子
外转子电机的壳体为铸造铝合金，转子铁心与壳体铸 为一体。由于铁心的槽形较小，若一次压铸成形，金属在槽 形内的流动速度与壳体容腔内的流动速度不一致，容易产 生铸造缺陷。因此宜采用二次压铸成形技术，将转子压铸 与壳体压铸分成两道工序。 ２．３嵌线 外转子电机的定子铁心实际上类似于无换向器的整流 子电机的转子，其槽口朝外，若采用传统电机嵌线方式，先 用普通绕线机绕线后再手工嵌入铁心，亦可满足要求，但为 了保证爬电系数和电气间隙合适，须对绕组端部整形。手 工整形较为麻烦，整形后线圈易反弹，尺寸较难控制，效率 较低，产品合格率不高。而采用专用自动绕线机直接绕线， 既可节省铜线，绕组端部尺寸也容易控制，质量高，外形美 观大方，同时也大大提高了生产效率。
定子内套
计要求，噪音性能理想，从而验证了工艺的可行性和科学 性。目前，国外的外转子电机已广泛应用于变压器冷却行 业以及其他家电产品，国内的应用领域也在逐步加大。可 以预料，在未来的几年，外转子电机的需求量会更大，应用 领域将更广泛。
定子内套镶嵌件材料为４５钢，其余壳体部分为铸铝， 而且内套壁厚较薄，在切削加工时会因为材料的受热变形 系数不一致而发生局部变形，因此粗加工余量尽量少，减少 精加工切削量和工时。由于铸造合金铝强度不高，应制作 专用工装夹具，避免装卡变形。定子内套前、后轴承室若采 用二次装卡车削加工，则同轴度较难保证。如制作专用加
