过电压保护器使用注意事项
三相组合式过电压保护器
三相组合式过电压保护器（TBP或JPB）一、概述过电压保护器是一种取代传统避雷器的新型过电压保护器，它能可靠地保护电气设备的相-地和相-相之间绝缘免受过电压的损坏，对相-地、相-相同时提供过电压保护。
这是普通氧化锌避雷器所不可相比的。
过电压保护器有以下特点：体积小，重量轻，密封性能好，防潮防爆，耐碰撞，安装灵活，运输无破损。
二、使用条件a) 适用于户内、外；b) 环境温度-40℃~+40℃；c) 海拔高度不超过3000m；d) 电源频率不小于48Hz，不大于62 Hz；e) 长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；f) 地震烈度8度及以下地区；g) 最大风速不超过35m/s；h) 重污秽及以下地区。
三、用途及适用范围过电压保护器广泛适用于35kV以下中性点非有效接地系统中的高压设备，以及冶金、化工、煤炭、轻工等使用大容量高压电动机的场合，是取代常规避雷器的换代产品。
按保护对象和用途主要分以下几大类：1．电站型：主要用于保护发电厂，变电站中交流电气设备免受大气过电压和操作过电压和相间及相对地操作过电压的损坏。
2．并联补偿电容器型：主要用于抑制真空开关或少油开关操作电容器组引起的相间和相对地操作过电压，达到保护电容器组免受损坏。
3．电机型：主要用于保护旋转电机，限制切合真空开关引起的相间和相对地操作过电压，达到保护变压器和防止真空开关相间和相对地闪络的目的。
4．配电型：主要用于保护相应电压等级的开关柜、变压器、箱式变压器电缆出线头等配电设备免受大气过电压和操作过电压以及相间和相对地操作过电压的损坏。
四、主要规格及技术参数TBP-A-7.6F/85(150) 6 7.6 相-相 相-地15 11.2 200 2-2TBP-A-12.7F/85(150) 10 12.7 25 18.6 200 TBP-B-7.6F/85(150) 6 7.6 15.0 11.2 200 发电机、变压器、母线、开关、线路 TBP-B-12.7F/85(150) 10 12.7 25.0 24.4 200TBP-B-42F/200(户内) 35 4288 73 2002-4TBP-B-42F/630W2(户外)35 42 88 732002-7TBP-C-3.8F/85(150) 3 3.8 7.5 7.2 400电容器2-5 TBP-C-7.6F/85(150) 6 7.6 15.0 11.5 400 TBP-C-12.7F/85(150) 10 12.7 26 24 400 TBP-C-42F/200(150) 35 42 88 70 4002-4TBP-O-4.6F 3 4.6 _ 5.7 200 电机中性点2-3TBP-O-7.6F67.6_ 11.8 200表3 三相组合式避雷器注：表3和表4中带“*”的参数表示电机额定电压。
10KV三相组合式过电压保护器说明书
过电压保护装置使用说明书过电压保护装置使用说明一、产品用途三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。
用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。
二、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR为氧化锌非线形电阻，CG为放电间隙，由于采用对称结构，其中任意三个可分别接入A、B、C三相，另一个接地线。
三相组合式过电压保护器具有下面的一些特点：1．用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。
放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。
2．采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。
可将相间过电压大大降低，保护的可靠性大为提高。
3．在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。
4．使用环境温度为－400C～＋600C，海拔高度小于2000m。
5. 本产品带脱钩装置，觉有防爆功能。
三、型号说明HB-BOD－□－□/□□－□附加功能使用环境相间距离（mm）持续运行电压（kV）保护对象1．保护对象：D-电动机；B-电站； R- 并联补偿电容器； O-电机中性点；2．持续运行电压：允许持久地施加在相间及相对地的工频电压有效值；3．外套类型：F硅橡胶外套；4．使用环境：W为户外型，无‘W’只适用于户内；5．附加功能：“J”或“IM”为过电压动作记数器，（只适用于户内型）；6．采用高压电缆外引结构，因此，对外引电缆长度“L”及线鼻子孔经“φ”要求，由用户在订货时注明。
四、技术参数表一型号保护对象保护器持续运行电压（kV）有效值保护对象额定电压（kV）有效值工频放电电压（kV）有效值高度mm有效值允许范围HB-D-7.6/131电动机7．6 6．3 12.48 11.25～15.0 186 200 HB-D-12.7/131 12．7 10．5 20.6 18.0～25 186 235 HB-B-7.6/131 变压器、7．6 6 14 12．6～17.5 186 235五、外型尺寸图 (见附图)10KV 等级以下图形六、试验方法及注意事项 1、试验方法：试验原理接线如图(2)所示。
过电压保护器调试及试验
过电压保护器调试及试验随着真空断路器的广泛应用，其强开断能力引发的各类操作过电压，对电力设备的保护提出了新的课题，组合式过电压保护器正是为了解决这一难题而出现的新产品。
过电压保护器可用于保护电动机、开关、变压器、电容器及电缆等电器设备，保护功能完善，增加了相-相间保护，解决了相间操作过电压幅值过高对电气设备的损坏，是传统的避雷器所不具备的。
组合式过电压保护器无严格的国标定义规则，目前各生产企业，按自己在国家检测中心申请的型号，来定义自己的产品，各企业同样用途产品型号差别很大，在做过电压保护器的试验前，应先查看该产品的说明书或出厂试验报告。
第一节绝缘测试试验前应将过电压保护器擦净。
用2500V及以上兆欧表分别测量相相、相地之间的绝缘电阻。
35kV 以上的避雷器，绝缘阻值不低于2500MΩ，35kV及以下的避雷器，绝缘阻值不低于1000MΩ。
图1 过电压保护器绝缘电阻测量第二节有间隙型过电压保护器一．预防性试验及外观检查预防及检测1．工频放电试验在过电压保护器的相相、相地之间的工频放电。
测试时，从零均匀开压，观察电流表的变化，当电流突变时，表明保护器动作放电，此时电压为工频放电电压值，放电后，应在0.2s内切断工频电源。
每次测量间隔不小于15秒，测量三次，求平均值，该值不应小于说明书中规定参数值的85%。
2．复和型过电压保护器的工频放电试验有采用氧化锌非线性电阻和放电间隙串联的结构，使两者互为保护；放电间隙使氧化锌非线性电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波。
当工频放电电压达到这种过电压保护器的击穿放电值时，间隙立即击穿放电，在试验回路中产生微弱的窄幅尖峰脉冲电流，并对测量回路以及周围空间造成较强烈的电磁干扰，这时，间隙放电检测仪发出报警信号（或用数字安培表因受到干扰而产生剧烈的闪烁），表明间隙成功击穿放电，该电压值为该相的工频放电电压值。
图2 过电压保护器工频放电试验接线图2．电导电流测量（泄漏电流）在保护器相相、相地之间施加直流的系统额定电压，测量流过保护器的电流不应大于20μA（有些厂家规定为不大于30μA）。
浪涌保护器操作保养规程
浪涌保护器操作保养规程前言浪涌保护器，又称为过电压保护器或浪涌电压保护器，是一种用来保护电器设备免受电源过电压的保护装置。
浪涌保护器的主要作用是当电源中出现快速上升的电压时，会迅速地将过高电压引到地线上，以保护电器设备的安全运行。
为了确保电器设备的长期运行安全和稳定，本文将介绍浪涌保护器的操作和保养规程。
浪涌保护器的操作环境要求1.安装地点应该保持干燥、洁净、通风、无腐蚀性气体、无易燃易爆气体、微尘环境以及温度适宜。
2.电源电压和频率应该符合额定工作要求。
操作步骤1.打开电源开关，使浪涌保护器得到电源供应。
2.检查浪涌保护器的指示灯是否正常，如果指示灯正常，说明电路通畅，浪涌保护器处于工作状态。
3.当工作电路中有浪涌电流或电压时，浪涌保护器会自动启动，将浪涌电压引上地线，保护电器设备免受电源过电压。
4.如果发现指示灯异常或者无法启动浪涌保护器，请立即停止使用，检查故障原因并及时修理。
浪涌保护器的保养日常保养1.定期检查浪涌保护器的接线端子是否松动无保护器外壳是否损坏。
2.清洁浪涌保护器表面，防止灰尘或异物堵塞、影响正常使用。
3.定期检查浪涌保护器的散热器，保持散热器通畅。
定期保养1.根据使用时长，定期对浪涌保护器进行更换或检查。
一般建议每2-4年更换一次，以确保浪涌保护器的正常使用。
2.更换电池，浪涌保护器内部的电池寿命为3-5年不等，需及时更换，以保证浪涌保护器能够正常工作。
注意事项1.请勿将浪涌保护器重物压在上面，防止损坏保护器。
2.使用过程中如发现异常情况，请停止使用并检查故障原因，避免产生更大的损失。
结语浪涌保护器作为电器设备的保护装置，其的正常操作和保养至关重要。
通过本文所介绍的浪涌保护器的操作和保养规程，希望能够帮助大家更好地保护自己的电器设备，延长其使用寿命。
TBP简易使用说明书
三相组合式过电压保护器使用说明一、产品用途三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。
用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。
二、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR 为氧化锌非线形电阻，CG 为放电间隙，由于采用对称结构，其中任意三个可分别接入A 、B 、C 三相，另一个接地线。
三相组合式过电压保护器具有下面的一些特点：1． 用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。
放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。
2． 采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。
可将相间过电压大大降低，保护的可靠性大为提高。
3．在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。
4．使用环境温度为－400C ～＋600C ，海拔高度小于2000m 。
三、型号说明TBP －□－□/□□ －□附加功能使用环境相间距离（mm ）持续运行电压（kV ）保护对象1．保护对象：A-电动机 ；B-发电机、变压器、母线线路、开关 ； C- 并联补偿电容器； O-电机中性点；2．持续运行电压：允许持久地施加在TBP 相间及相对地的工频电压有效值；3．外套类型：F 硅橡胶外套；4．使用环境：W 为户外型，无‘W ’只适用于户内；5．附加功能：“J ”或“IM ” 为过电压动作记数器，（只适用于户内型TBP ）；6．采用高压电缆外引结构，因此，对外引电缆长度“L ”及线鼻子孔经“φ”要求，由用户在订货时注明。
四、技术参数 表 一五、外型尺寸图型 号 保 护 对 象 保护器持续运行电压（kV ）有效值 保 护 对 象 额 定 电 压 （kV ）有效值 工 频 放 电 电 压 （kV ） 有效值 高度 mm 有效值 允许范围 TBP-A-7.6/131 电动机 7.6 6.3 12.48 11.25～15.0 221 TBP-A-12.7/131 12.7 10.5 20.6 18.5～24.7 227 TBP-B-7.6/131 开关、母线、 线路、变压器 7.6 6 14 12.6～17.5 227 TBP-B-12.7/131 12.7 10 23.2 20.88～30.0 240 TBP-B-42/280 42 35 72 64.8～89.4 580 TBP-C-12.7/131 电容器 12.7 10 24.2 21.0～31.0 240 φφ610KV及以下电压等级 35KV电压等级六、TBP的试验方法及注意事项1、试验方法：试验原理接线如图(2)所示。
交流电气装置过电压保护设计要求及限制措

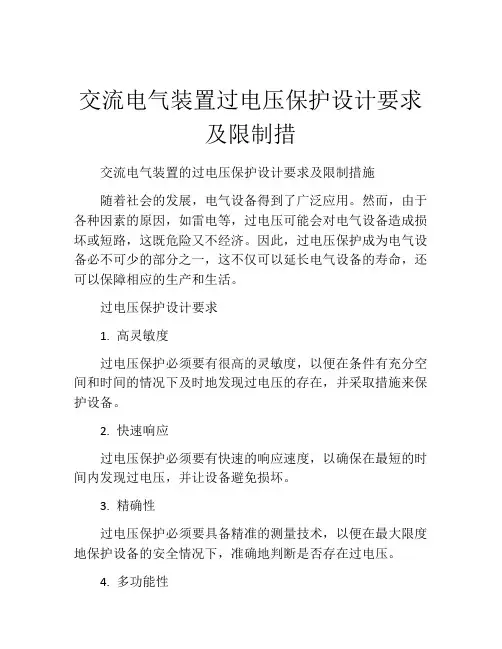

交流电气装置过电压保护设计要求及限制措交流电气装置的过电压保护设计要求及限制措施随着社会的发展，电气设备得到了广泛应用。
然而，由于各种因素的原因，如雷电等，过电压可能会对电气设备造成损坏或短路，这既危险又不经济。
因此，过电压保护成为电气设备必不可少的部分之一，这不仅可以延长电气设备的寿命，还可以保障相应的生产和生活。
过电压保护设计要求1. 高灵敏度过电压保护必须要有很高的灵敏度，以便在条件有充分空间和时间的情况下及时地发现过电压的存在，并采取措施来保护设备。
2. 快速响应过电压保护必须要有快速的响应速度，以确保在最短的时间内发现过电压，并让设备避免损坏。
3. 精确性过电压保护必须要具备精准的测量技术，以便在最大限度地保护设备的安全情况下，准确地判断是否存在过电压。
4. 多功能性过电压保护必须要具有多种多样的功能，以满足不同设备的需求，并在不同电压情况下提供完善的保护。
5. 可修改性通过对过电压保护的修改，可以保证该保护能够抵御各种不同类型的过电压，以适应不同的环境要求和应用。
过电压保护的限制措施1. 避免过度保护，防止可能存在的误操作或故障情况触发保护导致过度损害一些正常的设备。
2. 保护的选择不能过激，如采取过高的电压保护限值，可能会导致过度的误报，从而导致设备的停机或不必要的检修。
3. 保护不能依赖于绝对值，而应依赖于电网的条件及设备的负载、性质和额定电压，以避免在电压发生变化时误报或错报。
4. 保护设置应该细化，如细致地对设备进行分类，设定不同的保护等级，并对其进行精细化设置，以确保在发生过电压时能够做出最佳的保护措施。
总之，有效的过电压保护对于保护电力设备，以及设备保持可靠高效的运行都是至关重要的。
通过对过电压保护的设计要求和限制措施的了解和实施，可以确保设备长时间不受损坏，从而提高生产效率，降低生产成本。
ZR-CTB电流互感器过电压保护器说明书
目录1、概述 (2)2、型号说明 (2)3、用途 (2)4、特点 (2)5、工作原理 (3)6、使用条件 (3)7、技术性能 (3)8、测试方法 (4)9、接线图 (4)ZR-CTB电流互感器过电压保护器1、概述：电流互感器（简称CT）。
在电力系统中，电流互感器（CT）是将大电流变成规定的小电流，广泛应用于一次测量、控制和保护。
它是电流表、电度表和电流控制系统必不可少的配套元件。
CT正常工作时，二次侧处于近似短路状态，输出电压很低，但在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流、一次负载短路电流等），就会在二次侧产生数千伏甚至上万伏的过电压，这不仅给二次系统绝缘造成危害，还会使CT过激而烧损，甚至危及工作人员的生命安全。
我公司生产的CTB系列电流互感器二次过电压保护器就是针对这一情况而设计，能够有效防止因CT二次过电压而引起的电力事故的发生。
2、型号说明3、用途本保护器主要用于各种CT 二次侧的异常过电压保护。
保护器固接于CT 二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当发生异常过电压时，保护器瞬间动作限压、延时短路并发出信号。
有的保护器也可以用在其他需要过电压保护的地方。
4、特点1、智能处理，防止人工误操作。
2、抗干扰能力强，不会因干扰产生误动。
3、漏电流小（小于1毫安），不影响CT正常工作。
4、保护动作快（小于10毫秒）。
5、工作原理保护器的基本元件是采用半永久性可控硅器件，它除了具有永不磨损的软开关性质，还兼备保护动作快速的特性。
它并联于CT 二次被保护绕组两端，正常运行时可控硅两端的电压为该二次的负载阻抗和电流之积（Z2·I2），通常此值小于20V。
此时可控硅处于近似断路的高阻状态，通过它的电流称为泄漏电流，小于1mA，对该回路保护动作值和表计准确度的影响可以忽略不计。
当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压（数值取决于CT 本身参数和运行工况），此时并接的可控硅瞬间进入导通状态，从而彻底避免了互感器二次过电压对表计的危害。
TBP过电压保护器安装及注意事项
TBP过电压保护器安装及注意事项：
一、户内型TBP过电压保护器可以安装在不同型号的开关柜内，该类产品除直接与开关柜A B C三相及接地相D相连的部分为裸体外，其余部分被绝缘体封闭，因此它的相间、相对地的距离及对柜体安装空间要求相应较小，可直接安装在手车柜的手车地盘内或互感器室内。
二、TBP过电压保护器在和三相电源A B C及接地端D相连时，需注意：
a)A B C三相的线鼻子在安装到系统相应的三相桩头上时，线鼻子的金属裸露布分不得超出桩头外沿，以免缩小相间安全距离。
b)TBP过电压保护器的三相电缆之间不得交织，其相互之间最小距离不得小于5cm，以免放声局部放电现象。
c)电缆长度若过长，应将电缆按S形绑扎，绑扎时，应充分考虑沿面爬电、相间局放等安全因素。
d)严谨手提电缆，同时注意避免高压电缆被锐器割破。
HYTBP过电压保护器产品说明书
一、概述：三相组合式过电压保护器（以下简称保护器）是一种新型的过电压保护器，用于限制大气过电压和各种真空开关引起的操作过电压。
在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。
一台保护器可代替六台常规R型避雷器的功能，是普通避雷器性能上无法相比的。
特别适合与不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用）。
本保护器结构新颖独特，外型小巧，大大缩减了使用空间，技术性能合理可靠。
过电压保护水平严格依据国标GB11032-2000《交流无间隙金属氧化物避雷器》、部标JB/T9672.2-1999《交流系统有串联间隙金属氧化物避雷器》和企标QB/ZN001-2004《35kV及以下交流系统用三相组合式过电压保护器》的要求进行设计，满足部标DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》的要求。
本公司TBP系列保护器已得到国家检测中心型号认证证书确认（认证号：2005第85~88号），广为电力、石化、铁道、煤炭等系统选用。
二、产品型号说明：保护器产品型号编制方法具体如下：保护对象：A —电机型 C —电容型B —电站型（并通用于常规配电领域）特征电压：有间隙产品为额定电压，包括3.8、7.6、12.7、42无间隙产品为系统电压，包括3、3.15*、6、6.3*、10、10.5*、35（其中带*的为电机型）结构型式：F —复合外套整体密封间隙，不标该字母表示不带间隙Ⅰ—正方型底座Ⅱ—长方型底座（或不特别标明）T — T型底座相间距离：包括85、131、150、200、310、630等使用环境：N —仅用于柜内IN —户内使用（或不特别标明）W1—户外用，带电缆W2 —户外用，不带电缆GY—仅用于高海拔地区附加功能：J —带计数器IM —带智能监测仪三、典型技术参数：本保护器分有间隙、无间隙和电机中性点三大类，典型技术参数见表一至表七。
过压保护器说明书
15.2 25
15.8 29
400
30
RTB-Z 电站型(发电机、变压器、母线、开关)
系统额定电压(kV) 保护器持续运行电压(kV) 工频放电电压(不小于)(kV)
3
6
10 35
有效
3.8 7.6 12.7 42 值
7.2 14 24 72
1.2/50ｕS 冲击放电电压及残压(不大于)(kV)
10.5 20.5 33.9 105
第7页共8页
联 系 地 址 ： 合肥市包河工业园纬四路 1 号万联科技园
邮
编：230051
电
话 ：（0551）3363937 3363846
传
真 ：（0551）3363841
网
址 ：
邮
箱 ：rg@
如版本更改，恕不另行通知。
2006 年 11 月 第二版
第8页共8页
500A 操作冲击电流残压(不大于)(kV)
10.5 20.5 33.9 105
5000A 雷电冲击电流残压(不大于)(kV)
峰值 12.4 25 40 119
2ms 方波通流容量(A)
400
沿面爬电距离(mm)
30
第5页共8页
RTB-R 电容型 系统额定电压(kV) 保护器持续运行电压(kV) 工频放电电压(不小于)(kV) 500A 操作冲击电流残压(不大于)(kV) 5000A 雷电冲击电流残压(不大于)(kV) 2ms 方波通流容量(A) 沿面爬电距离(mm)
规格型号 RTB－4.6～7.6kV RTB－3～6kV RTB－10kV RTB－35kV
H（mm） 外引电缆 L
180
182
电缆长度（标准）为
TBP过电压保护器试验及维护,工频放电试验注意事项
TBP过电压保护器试验及维护
过电压保护器实验步骤：
a) 升压接通电源，开始升压，同时观察数字式安培表或数字式万用表的大电流挡，在间隙放电之前，数字表数值应无明显的变化。
b) 间隙放电当变压器输出电压的峰值达到TBP过电压保护器间隙的击穿放电值时，间隙立即击穿放电，在试验回路中产生微弱的窄幅尖峰脉冲电流，并对测量回路以及周围空间造成较强的电磁干扰，这时，数字安培表产生剧烈闪烁，表明间隙成功击穿放电，此时，V表的数值即为该项工频放电电压。
c) 降压一旦间隙放电，应立即将调压器恢复到零位，并切断电源，以免TBP过电压保护器长时间放电导致损坏。
过电压保护器工频放电试验注意事项
a) 在升压过程中，由于间隙放电电流非常微弱，因此不能以通常的耐压试验设备的跳闸动作作为工频放电的依据，因为跳闸继电器的驱动电流相对工频放电电流较大，若为了提供足够大的电流驱动电流继电器动作，则必然需要继续调高变压器的输入电压，已得到足够的能量，进而导致工频放电电压读数虚高。
b) 做工频放电实验时，应将TBP过电压保护器放在接地金属板上进行，金属板的面积应不小于TBP过电压保护器下表面。
c) 做系统内其他电气设备的耐压试验时，应将TBP过电压保护器拆除。
d) TBP过电压保护器工频放电试验时，应只有内部间隙放电，外部
不应有闪络。
TBP过电压保护器维护
TBP过电压保护器应每年做一次预防性试验，包括绝缘试验和工频放电试验，绝缘试验应用2500V摇表摇测TBP过电压保护器各单元之间绝缘，应不小于2500MΩ。
平时应检查过电压保护器无积尘，无放电、打火现象。
有计数器的应观察动作记录。
LS-系列组合式过电压保护器 产品说明书
LS-系列组合式过电压保护器产品说明书保定隆胜电气有限公司LS-系列组合式过电压保护器产品说明书LS-系列组合式过电压保护器采用三相四柱组合式结构，适用于10KV及以下电力系统，是限制雷电过电压和操作过电压的一种先进的保护电器。
主要用于保护发电机、变压器、开关、母线、电动机等电气设备的绝缘免受过电压的损害，它具有动作快、伏安特性平坦、残压低、性能稳定、组装维护方便等优点。
对于相间和相地过电压都能起到有效的保护作用。
原理图见附图1。
型号说明组合式保护器型号说明：系统额定电压：安装过电压保护器的系统额定电压结构特征: 1、无间隙组合式过电压保护器2、串联间隙组合式过电压保护器保护对象：A、电站型：适合各种变压器、开关、母线的过电压保护B、电机型：适合各类电机的过电压保护C、电容器型：适合各种电容器的过电压保护外形结构：F、全封闭结构（见图2）T、积木式组合结构（见图3，4）如：LS－1-A/10-F为电站型、无间隙组合式过电压保护器，系统额定电压10kV，外形为全封闭结构。
技术参数表一：LS-1系列过电压保护器主要技术参数表二：LS-2系列过电压保护器主要技术参数标称放电电流5kA 等级通流容量 系统额定电压保护器额定电压工频放电电压 （有效值） 1.2/50冲击放电电压操作 冲击 电流 残压 雷电冲击电流残压 陡波冲击电流残压 2ms方波冲击电流 4/10us大电流冲击产品型号有效值kV≮kV 峰值（≯）kV ≮A LS-2-A/3-□3 3.8 8.0 12.0 10.2 12.0 13.5 300 65 LS-2-A/6-□6 7.6 16.0 24.0 20.4 24.0 27.0 300 65 电 站 型 LS-2-A/10-□ 10 12.7 26.0 41.0 35.0 41.0 46.0 300 65 LS-2-B/3-□ 3.15 3.8 7.5 9.5 7.6 9.5 10.7 400 65 LS-2-B/6-□ 6.3 7.615.018.7 15.0 18.7 21.0 400 65 电机型 LS-2-B/10-□ 10.5 12.7 25.0 31.0 25.0 31.0 34.7 400 65 LS-2-C/3-□ 3 3.8 8.0 12.0 10.2 12.0 13.5 400 65 LS-2-C/6-□ 6 7.6 16.0 24.0 20.4 24.0 27.0 400 65 电容器型 LS-2-C/10-□ 10 12.7 26.041.035.041.046.040065标称放电电流5kA 等级 通流容量系统额定电压保护器额定电压 组合方式 直流1mA 参考电压 操作冲击电流残压 雷电冲击电流残压 陡波冲击电流残压2ms 方波冲击电流 4/10us大电流冲击产品型号有效值kV≮ 峰值（≯）kV ≮A ≮kA 相-相 7.5LS-1-A/3-□ 3 5 相-地 7.2 11.5 13.5 15.5 300 65相-相 15.0LS-1-A/6-□ 6 10 相-地 14.4 23.0 27.0 31.0 300 65相-相 25.0电站型LS-1-A/10-□10 17 相-地 24.0 38.3 45.0 51.8300 65 相-相 7.0 9.4 11.6 13.0LS-1-B/3-□3.154相-地5.7 7.6 9.5 10.7 400 65相-相14.0 18.7 23.3 26.2LS-1-B/6-□ 6.3 8相-地11.2 15.0 18.7 21.0 400 65相-相23.2 31.0 38.7 43.3电机型LS-1-B/10-□ 10.5 13.5相-地 18.6 25.0 31.0 34.7 400 65相-相 15.0LS-1-C/6-□ 6 10 相-地 14.4 21.0 27.0- 400 65 相-相 25.0电容器型LS-1-C/10-□ 1017相-地24.035.0 46.0 - 400 65安装注意事项保护器外形结构见附图2，图3，图4。
断路器操作过电压分析与限制措施
真空断路器操作过电压分析与限制措施一、真空断路器开断过电压简介真空断路器在开断变压器、高压电动机等感性负荷时，产生的操作过电压可分为截流过电压、三相同时开断过电压和多次重燃过电压。
1. 截流过电压是由于电流的突然截断而产生的。
当断路器开断后，由于电感中的电流不能突变，只能向负荷侧的相地及相间电容充电。
因电容值一般较小，负荷侧相地及相间将会出现较高幅值的过电压。
2. 多次重燃过电压是由于弧隙发生多次重燃，电源多次向负荷侧的电容进行充电而产生的。
因此，电容被充电时可能达到的最大电压数值要大，击穿次数越多，过电压幅值越高。
3. 三相同时开断过电压是由于断路器首先开断相弧隙重燃时，流过该弧隙的高频电流引起其余两相弧隙中的工频电流迅速过零而产生的。
真空断路器开断高压电动机时产生的操作过电压的特点为，在通常的情况下开关截流和多次重燃时，相间过电压为对地过电压的1.5倍。
而开关三相同步截流时，相间过电压为对地过电压的2倍。
因此，真空断路器开断高压电动机时产生的相间操作过电压在通常情况下是相地操作过电压的1.5～2.0倍。
真空断路器开断高压电动机时，特别是在开断启动过程中的电动机时，相间操作过电压有时可能会超过4倍的额定电压，严重危及电动机等设备的绝缘。
二、电气设备的绝缘水平国标GB311.1规定，最高电压在1kV≤U m≤252kV的范围内，电气设备的相间绝缘耐受电压与相对地绝缘耐受电压值相同。
对于在运行中的高压电动机，其相对地和相对相之间的绝缘所能承受的过电压数值，我们做一下分析。
一般电动机的一分钟工频耐压值为2U e+1。
对已运行的电动机取上述耐压值的75%，即电动机的冲击耐压值为：U S=2（2U e+1）×1.15×75%式中：1.15为电动机绝缘的操作冲击系数；U e为电动机的额定电压。
以6kV电压等级电动机为例，其相对地和相对相之间绝缘的冲击耐压水平按上式计算结果如下：U S=2（2×6+1）×1.15×75%=15.9kV三、过电压保护器应满足的条件在发电厂以及冶金、化工、煤炭、石油等行业中，为避免由于真空断路器截流产生的操作过电压，特别是相间过电压对系统的危害，过电压保护器应当满足以下条件：（1）为能有效地防止过高的操作过电压对电气设备的绝缘造成危害，过电压保护器的保护水平应低于被保护对象的电气设备的绝缘冲击耐压水平。
安徽赛普过电压保护器说明书
安徽赛普过电压保护器说明书引言：过电压保护器是一种用于保护电气设备和电路免受过电压损害的装置。
安徽赛普公司研发的过电压保护器具有高性能和可靠性，能有效保护各种电气设备免受过电压的侵害。
本说明书将详细介绍安徽赛普过电压保护器的特点、原理、安装和使用方法，帮助用户正确使用该设备。
一、产品特点1.1 高性能保护：安徽赛普过电压保护器采用先进的电路设计和高质量的元器件，能够快速响应并有效地保护设备免受过电压的损害。
1.2 安全可靠：该保护器具有过载保护、短路保护等多重保护功能，能够确保设备在过电压情况下安全可靠地工作。
1.3 超长寿命：采用高品质材料和精密制造工艺，保证了过电压保护器的使用寿命长达数十年。
1.4 自动恢复：当过电压保护器触发保护时，它会自动恢复正常工作状态，无需手动干预。
1.5 多种型号可选：根据不同电气设备的需求，安徽赛普过电压保护器提供了多种型号和额定电压等级可供选择。
二、工作原理安徽赛普过电压保护器基于电气设备通电过程中产生的过电压现象，通过监测电压信号的变化，及时触发保护装置，以保护设备免受过电压的伤害。
其工作原理如下：2.1 过电压监测：过电压保护器内置感应电路，能够实时监测电气设备的电压变化。
2.2 触发保护：当电压超过设定的安全范围时，过电压保护器会触发保护装置，切断电气设备与电源的连接，防止过电压对设备造成损害。
2.3 自动恢复：一旦过电压保护器触发保护，它会自动恢复正常工作状态，保证设备正常运行。
三、安装方法3.1 准备工作：在安装过电压保护器之前，首先需要确保电气设备与电源已经断电，并检查保护器是否完好无损。
3.2 安装位置：过电压保护器应安装在电气设备的供电线路上，通常选择在电源进线处或设备的控制柜中安装。
3.3 接线方法：根据过电压保护器的接线图，将保护器与电气设备的电源线路进行连接。
确保接线牢固可靠，并遵循电气安全规范。
3.4 安全接地：为了确保过电压保护器的稳定性和可靠性，应将保护器的接地线连接到设备的接地系统。
TBP三相组合式过电压保护器-TBP使用说明书最新版-过电压保护器
TBP三相组合式过电压保护器使用说明书醴陵奥博森电气厂、用途三相组合式过电压保护器是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。
用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。
型号说明：IBP1•保护对象：A-电动机；B-发电机、变压器、母线线路、开关；C-并联补偿电容器；0-电机中性点；2•持续运行电压：允许持久地施加在TBP相间及相对地的工频电压有效值；3. 外套类型：F硅橡胶外套，无‘F'为瓷外套；4. 使用环境：W为户外型，无‘ W'只适用于户内；5•附加功能：“ IM ”为产品带过电压动作记录仪（只适用于户内型35KV）；“J”为产品带过电压动作记数器（只适用于户内型10KV及以下电压）；J为产品带JS-8计数器（只适用于系统电压为35KV户外型TBP），6.表二中型号除“ W2 ”为不带高压电缆引出外，其余型号均采用高压电缆外引结构。
因此，对外引电缆长度“ L”及线鼻子孔径“①”要求，由用户在订货时注明。
、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR 为氧化锌非线形电阻，CG 为放电间隙，由于采用对称结构，其中任意三个可分别接入 A 、B 、C 三相，另 一个接地线三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的特点1.采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。
放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、 无截波，放电间隙不再承担灭弧任务，提高了产 品的使用寿命。
2•在各种电压波形下放电值均相等，不受各种操 作过电压波形的影响，过电压保护值准确，保护 性能优良。
3. 采用四星形接法，对相间和相对地的过电压均 能起到可靠的限制作用。
可将相间过电压大大降 低,与常规避雷器相比，相间过电压降低了很多, 保护的可靠性大为提高。
BZQ组合式过电压保护器使用说明书 (2)
BZQ组合式过电压保护器1．用途与特点本产品主要为保护35kV及以下高压电机、变压器、并联补偿电容器、开关、电缆、电炉、电站配电设备、整流设备、发电机、电解槽等其他电气设备的相间和相对地绝缘免受操作过电压和大气过电压的损坏之用，能够有效的将过电压的幅值限制在电气设备绝缘耐受水平之下，保护电气设备的绝缘，维护电气设备的安全运行。
传统的避雷器虽然能够限制过电压，但是只能接在电气设备的相与地之间，不能实现相间的保护，两相间的过电压保护要经过两只避雷器的串联，残压要比相对地高出1倍，不利于电气设备的相间绝缘保护；而本公司生产SW-BZQ 系列产品是组合式的，能够有效地实现电气设备的相对地绝缘保护和相间绝缘保护，能够有效限制操作过电压和大气过电压。
本公司生产的无间隙系列保护器产品取消了全部放电间隙，杜绝了放电间隙放电电压不稳定，以及放电时产生的电化学物质对压敏电阻的伤害，采用性能优异的氧化锌压敏电阻，具有：2mS通流容量大，伏安特性优异，残压比小，耐受4/10μS 大电流冲击水平高等优点；动作电压稳定，而且可靠。
本公司生产的SW-BZQ系列保护器完全满足JB/T 10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》、GB11032-2000《交流无间隙金属氧化物避雷器》、JB/T9672.2-1999《交流系统有串联间隙金属氧化物避雷器》和DL/T620《交流电气装置的过电压保护和绝缘配合》标准的要求。
本公司生产的SW-BZQ系列保护器全部采用双重密封、整体压模工艺结构，保护器的外壳全部为合成硅橡胶外套，外接连线采用高压绝缘硅橡胶电缆引出，产品整体为全绝缘封闭结构，除电缆终端接线鼻子外无任何金属外露，阻燃、防爆。
作记录仪3.保护器的技术参数（见下表一）4.1 外形及安装尺寸见下图。
A、B、C三根电缆（或接线端子）直接并联于被保护设备的电源进线端。
