高压介损测试
介损测试原理及应用资料讲解
仪器不能升压
检查设备接地刀闸是否打开，拔出测试线后升压，若还是不能排除，可以 判断仪器内部故障。
用万用表测量自激电压输出，检查C2下端接地是否打开，检查中间变压器
CVT方式不能测量 尾端X是否接地。
轻载或过载
检查高压测试线是否击穿，芯线是否断线，芯线与屏蔽是否短路。
反接线电容偏大
反接线时测试夹对地附加电容会带来测量误差，可采用全屏蔽的测试线 提高测量精度。
变频测量时，仪器对流过标准电容的电流In和被试品的电流Ix进行实时同步采样。得 到两组包含有干扰及信号源的混合信号，仪器再运用快速傅立叶变换算法，将混合信号中 信号源的信号（如55Hz信号）与干扰源（如50Hz信号）信号分离。这样就很容易把我们关 心的信号源信号分离出来。达到了抗干扰的目的。
『抗干扰方法』
产生测量用的高压电源一般可以从0.5kV-10kV连续平缓升压
测量部分
完成对标准回路和被试回路电流信号实时同步采样， 由计算机分析计算出tgδ及电容量。
『介质损耗因数（tgδ）测量方式』
介质损耗因数（tgδ）测量方式
试品不接地，桥体E端接地，在需 要屏蔽的场合，E端也可用于屏蔽。此 时桥体处于地电位， R3、C4 可安全 调节。
各种介损测试仪器正接线接线方 法基本一致。
『介质损耗因数（tgδ）测量方式』
介质损耗因数（tgδ）测量方式
这是一种标准反接线接法，在试 品接地，桥体U端接地，E端为高压端， 在需要屏蔽的场合，E端也可用于屏蔽。 此时桥体处于高电位， R3、C4 需通 过绝缘杆调节。
这种方式桥体处于高电位，仪器 内部高低压之间需要做好绝缘防护措 施。
抗干扰方法
测量一次介损，然后将试验电源倒相180 度再测量一次，取平均值。
介质损耗试验的原理及应用
介质损耗试验的原理及应用摘要：论述变电站介质损耗试验的概念及意义，引出介质损耗因数tgδ的定义，介绍介质损耗因数试验原理，测量方法及影响试验结果的因素和解决方法，结合工作实际简述现场试验应注意事项。
关键词：介质损耗因数；影响因素；注意事项引言近年来随着电力用户用电量大幅度增高，新型能源供电的加入，特高压交流、直流输电线路建成并投用，将变电站在电网中的地位提升到新的高度，各种电压等级的变电站兴建，变电站内电气一次设备种类的增多。
使电气一次设备高压试验显得尤为重要，在众多的电气设备高压试验项目中，介质损耗试验是必不可少的一环。
1.介质损耗因数的概念及意义在电场作用下，电气设备在输电过程中有一部分能量转变为其他形式的能量，通常为热能。
排除电气设备之间导线连接不紧密、铜铝接触无过渡、输电量过大、户外温度过高等因素，设备发热是由介质损耗引起，所谓介质损耗就是指在电场作用下电介质内部，如果损耗很大，会使电气设备温度升高，导致电气设备绝缘材料发热老化，如果介质温度不断上升，严重时会使电气设备绝缘部分融化、烧焦，丧失绝缘能力，造成击穿，影响变电站正常运行。
因此，介质损耗的大小是衡量绝缘性能的一项重要指标。
但不同设备由于运行电压、结构尺寸等不同，不能通过介质损耗的大小来衡量对比设备的绝缘性能好坏。
因此引入了介质损耗因数tgδ（又称介质损失角正切值）的概念。
介质损耗因数的定义为：介质损耗因数tgδ=（P/Q））*100％通过tgδ的定义可以看出tgδ只与材料特性有关，与材料的尺寸、体积无关，这样以来便于不同设备之间进行比较。
测量介质损耗因数tgδ是判断电气设备的绝缘状况得一种传统且十分有效的方法。
2.介质损耗因数试验的原理测量介质损耗因数的原理分为三种：1）西林电桥是80年代以前广泛使用的现场介损测试仪器。
试验时需配备外部标准电容器，以及10kV升压器及电源控制箱。
需要调节平衡，是由：交流阻抗器、转换开关、检流计、高压标准电容器组成。
GSJSY-VI异频介质损耗测试仪 说明书
一、用途特点及性能抗干扰变频高压介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。
仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。
采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。
测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
1.1主要技术指标1.1.1介损和电容量测量准确度：Cx: ±（读数×1%+1pF）tgδ:±（读数×1%+0.00040）抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度电容量范围：内施高压：3pF~60000pF/10kV60pF~1μF/0.5kV外施高压：3pF~1.0μF/10kV60pF~30μF/0.5kV分辨率：最高0.001pF，4位有效数字tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
试验电流范围：10μA~5A内施高压：设定电压范围：0.5~10kV最大输出电流：200mA升降压方式：连续平滑调节1电压精度：±(1.5%×读数+10V)电压分辨率：1V试验频率： 45~65Hz整数频率49/51Hz、45/55Hz自动双变频频率精度：±0.01Hz外施高压：正接线时最大试验电流1A / 40~70Hz反接线时最大试验电流10kV / 1A / 40~70HzCVT自激法低压输出：输出电压3~50V，输出电流3~30A测量时间：约30s，与测量方式有关1.1.2其它指标输入电源：180V~270VAC，50Hz/60Hz±1%，市电或发电机供电计算机接口：标准RS232接口打印机：自带微型热敏打印机环境温度：-10℃~50℃相对湿度：<90%，不结露选型主要技术指标简表2电容量范围pF 最大输出电流mA外形尺寸长x宽x高cm重量kg高电压介损CVT自激法测量反接线低压侧屏蔽回路放电提示打印机计算机接口及存储3~60k 200/10kV34x26x2722 支持不需外接设备C1/C2同时测量高压连线可拖地C1/C2同时测量有热敏RS232存储100组数1.2 电容及介损测量主要功能特点1.2.1变频抗干扰采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。
110kv电压互感器介损试验方法
110kv电压互感器介损试验方法
110kV电压互感器介损试验方法。
110kV电压互感器是电力系统中重要的电气设备，用于测量高压电网中的电压，是保证电网安全稳定运行的关键设备之一。
为了确保电压互感器的准确性和可靠性，需要对其进行介损试验。
介损试验是评定电压互感器绝缘性能和损耗特性的重要手段，通过该试验可以检验电压互感器的绝缘状态和损耗情况，保证其在运行过程中的可靠性和稳定性。
110kV电压互感器介损试验方法主要包括以下步骤：
1. 准备工作，在进行介损试验前，需要对试验设备进行检查和准备工作，确保设备正常运行。
同时需要准备好试验所需的标准电压源、电流源、测量仪器等设备。
2. 接线连接，将电压互感器与试验设备进行正确的接线连接，确保连接稳固可靠，避免因接线不良导致试验结果不准确。
3. 试验操作，根据电压互感器的额定参数和试验要求，设置试
验设备的工作参数，包括电压和电流的大小、频率等。
然后对电压
互感器进行试验操作，记录试验数据。
4. 数据分析，对试验得到的数据进行分析，包括电压互感器的
损耗值、相位差等参数进行计算和比较，判断电压互感器的性能是
否符合要求。
5. 结论和报告，根据试验结果得出结论，如果电压互感器的性
能符合要求，则可以通过试验，否则需要进行进一步的检修或更换。
110kV电压互感器介损试验是保证电力系统安全运行的重要环节，通过科学合理的试验方法可以及时发现电压互感器的问题，保
证其在运行过程中的稳定性和可靠性。
因此，对于电力系统运行管
理人员来说，掌握110kV电压互感器介损试验方法是非常重要的。

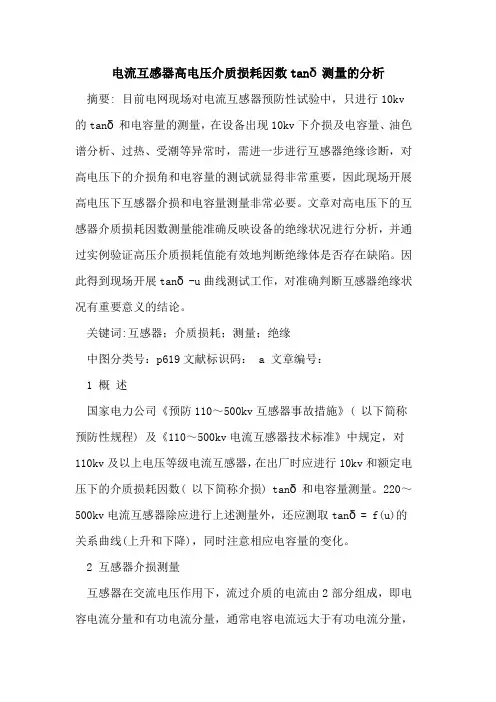

电流互感器高电压介质损耗因数tanδ测量的分析
电流互感器高电压介质损耗因数tanδ测量的分析摘要: 目前电网现场对电流互感器预防性试验中，只进行10kv 的tanδ和电容量的测量，在设备出现10kv下介损及电容量、油色谱分析、过热、受潮等异常时，需进一步进行互感器绝缘诊断，对高电压下的介损角和电容量的测试就显得非常重要，因此现场开展高电压下互感器介损和电容量测量非常必要。
文章对高电压下的互感器介质损耗因数测量能准确反映设备的绝缘状况进行分析，并通过实例验证高压介质损耗值能有效地判断绝缘体是否存在缺陷。
因此得到现场开展tanδ-u曲线测试工作，对准确判断互感器绝缘状况有重要意义的结论。
关键词:互感器；介质损耗；测量；绝缘中图分类号：p619文献标识码： a 文章编号：1 概述国家电力公司《预防110～500kv互感器事故措施》( 以下简称预防性规程) 及《110～500kv电流互感器技术标准》中规定，对110kv及以上电压等级电流互感器，在出厂时应进行10kv和额定电压下的介质损耗因数( 以下简称介损) tanδ和电容量测量。
220～500kv电流互感器除应进行上述测量外，还应测取tanδ= f(u)的关系曲线(上升和下降)，同时注意相应电容量的变化。
2 互感器介损测量互感器在交流电压作用下，流过介质的电流由2部分组成，即电容电流分量和有功电流分量，通常电容电流远大于有功电流分量，介质损耗角δ甚小。
介质中的功率损耗。
tanδ为介质损耗角的正切(或称介质损耗因数)，它反映的是单位体积中的介质损耗。
在设备有缺陷时，流过绝缘的电流中有功电流分量增大，tanδ值也将加大。
通过测量tanδ，可以反映出互感器绝缘的一系列缺陷，如绝缘受潮，油或浸渍物脏污或劣化变质，绝缘中有气隙发生放电绝缘缺陷等。
3 tanδ与温度、电压的关系对于油纸绝缘的电容型电流互感器，介损与温度的关系取决于油和纸的综合性能。
良好的绝缘油是非极性介质，油的tanδ主要是电导损耗，它随温度升高而增大；而纸是极性介质，其tanδ由偶极子松弛损耗所决定。
110kv变压器介损标准
110kv变压器介损标准一、概述介损测试是变压器检测的重要手段之一，用于评估变压器的绝缘性能。
本标准适用于110kv电压等级的变压器，规定了其介损的标准值和测试方法。
二、介损测试原理介损测试是通过测量电介质在交流电压作用下的电容变化量，来评估其绝缘性能的好坏。
在变压器检测中，介损测试可以检测出变压器内部的绝缘缺陷、受潮等问题。
三、介损标准值根据国家电力行业标准，110kv变压器在出厂前应进行介损测试，并且其介损标准值应符合以下要求：1.总介质损耗不应大于3%。
2.铁芯和其他接地部分的介质损耗不应大于0.5%。
3.经过长途运输和存储可能产生严重老化的变压器，可以适当放宽标准，但总介质损耗不能超过5%。
以上标准是参考值，实际操作中应根据具体情况进行调整。
四、测试方法和步骤1.准备测试设备：包括高压电源、介损测试仪、绝缘垫等。
2.测试环境要求：测试应在干燥、无尘、无腐蚀性气体的环境中进行。
必要时，应使用防尘罩保护测试设备。
3.测试步骤：按照设备说明书进行测试，记录测试数据。
必要时，可进行多次测试，取平均值。
4.结果分析：根据测试数据，判断变压器是否符合介损标准，或是否存在潜在的绝缘问题。
五、注意事项在进行变压器介损测试时，应注意以下几点：1.确保测试设备的完好性，如电源、测试仪等。
如有异常，应及时处理。
2.确保测试环境符合要求，避免因环境因素导致测试结果不准确。
3.按照设备说明书进行操作，避免因操作不当导致设备损坏或人员伤害。
4.对测试结果存在疑问时，应请专业人员进行检查和测试。
5.做好测试现场的清理工作，确保测试结束后现场的安全。
六、维护保养为保证变压器的绝缘性能，应定期进行维护保养，包括：1.检查变压器的外观是否有破损或异常。
2.检查油位和油色是否正常。
3.定期补充绝缘油或更换新油，保持油质的清洁。
4.对暴露在外的部分进行防尘处理。
5.定期进行介损测试，确保变压器符合介损标准。
综上所述，本标准提供了110kv变压器介损测试的参考依据和操作指南，旨在保证变压器的质量和安全性能，确保电力系统的正常运行。
变压器介质损耗测试仪使用说明书
一、变压器介质损耗测试仪概说变压器介质损耗测试仪是一种先进的测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx ）。
它淘汰了ＱＳＩ高压电桥，具有操作简单、中文显示、打印，使用方便、无需换算、自带高压，抗干扰能力强等优点。
JSY—03体积小、重量轻，是我厂的第三代智能化介质损耗测试仪。
二、变压器介质损耗测试仪技术指标１．环境温度：０～４0℃（液晶屏应避免长时日照）２．相对湿度：３0％～７0％３．供电电源：电压：２２０Ｖ±１0％，频率：５0±１Ｈz5．输出功率：1ＫVA6．显示分辨率：４位7．测量范围：介质损耗（tgδ）：０-50％电容容量（Cx）和加载电压：２.5ＫＶ档：≤３00nＦ（３00000ｐＦ）３ＫＶ档：≤２00nＦ（２00000ｐＦ）５ＫＶ档：≤７6nＦ（７6000ｐＦ）７.５ＫＶ档：≤３4nＦ（３4000ｐＦ）１０ＫＶ档：≤２0nＦ（２0000ｐＦ）8．基本测量误差：介质损耗（tgδ）：１％±０.０7％（加载电流２０μＡ～５00ｍＡ）正接介质损耗（tgδ）：２％±０.０9％（加载电流５μＡ～２0μＡ）反接电容容量（Cx）：１.５％±１.５pＦ三、变压器介质损耗测试仪结构仪器为升压与测量一体化结构，输出电压２.5KＶ～１０ＫＶ五档可调，以适应各种需要，在测量时无需任何外部设备。
接线与ＱＳＩ电桥相似，但比其方便。
图一为仪器操作面板图，图二为仪器接线端面图。
⑴显示窗————————液晶显示屏。
⑵试验电压选择开关———当开关置于“关”时，仪器无高压输出。
⑶操作键盘———————选择测量方式、起动、停止、打印等操作。
⑷电源插座———————保险丝用５Ａ。
⑸电源开关———————电源通断。
⑹起动灯————————指示高压输出。
⑺打印机————————打印测试结果。
电气设备高压试验方法(含接线图)-电气设备高压试验方法(含接线图)
电气设备高压试验方法(含接线图)-电气设备高压试验方法(含接线图)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN变压器一、电气试验项目的方法及标准（一）绝缘电阻测定试验所需仪器：数字型绝缘电阻测试仪（绝缘摇表）试验方法：1、高—低及地：高压侧短接，低压侧短接并且接地。
读取60秒时的电阻值记录（吸收比是指60秒绝缘电阻值比15秒绝缘电阻值）。
2、低—高及地：高压侧短接并且接地，低压侧短接。
读取60秒时的电阻值记录（吸收比是指60秒绝缘电阻值比15秒绝缘电阻值）。
3、铁心对地：绝缘电阻测试仪正级接到铁芯上，负极接地。
相关标准：1 绝缘电阻值不低于产品出厂试验值的 70%。
2 变压器电压等级为 35kV 及以上，且容量在 4000kVA 及以上时，应测量吸收比。
吸收比与产品出厂值相比应无明显差别，在常温下应不小于；当R60s大于3000MΩ时，吸收比可不做考核要求。
3变压器电压等级为 220kV 及以上且容量为 120MVA 及以上时，宜用5000V 兆欧表测量极化指数。
测得值与产品出厂值相比应无明显差别，在常温下不小于；当R60s大于10000MΩ时，极化指数可不做考核要求。
注意事项：1、采用2500V或5000V兆欧表。
2、测量前被试绕组应充分放电。
3、吸收比不进行温度换算。
（二）绕组直流电阻测试试验所需仪器：直流电阻测试仪试验方法：1、低压侧直流电阻（平衡变）：分别测试ab、bc、ca的绕组直流电阻。
2、高压侧直流电阻（平衡变）：分别测试1—5档位的Ao、Bo、Co绕组直流电阻。
相关标准：1 测量应在各分接头的所有位置上进行；2 1600kVA 及以下电压等级三相变压器，各相测得值的相互差值应小于平均值的 4%，线间测得值的相互差值应小于平均值的2%；1600kVA 以上三相变压器，各相测得值的相互差值应小于平均值的 2%；线间测得值的相互差值应小于平均值的1%；3 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于 2%；不同温度下电阻值按照式换算：R2=R1(T+t2)／( T+t1)式中 R1、R2——分别为温度在t1、t2时的电阻值；T——计算用常数，铜导线取235，铝导线取225。
高压电缆介损测试仪使用方法
高压电缆介损测试仪使用方法
高压电缆介损测试仪的使用方法如下：
1. 测量前准备：将仪器接地，保证仪器外壳处于地电位上。
2. 正接线测试：将高压电缆插头插入仪器后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，黑色小钳子悬空或夹在红色大钳子上。
将CX低压电缆插入CX插座中，另一端的红色夹子夹试品的低端，黑色夹子悬空或接屏蔽装置。
3. 反接线测试：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，红色小钳子悬空或接屏蔽装置。
Cx插座不用。
4. 开始测试：接通电源，打开仪器“开关”按钮，仪器开始自检。
选择接线方式“正接”或“反接”，选择试验电压（通常为10KV），打开高压允许开关仪器开始测试。
5. 试验时注意安全：操作人员手放于“开关”按钮或“高压允许”按钮上，时刻关注周围情况，巡视人员应加强巡视，负责人履行监护制度。
6. 试验结束并记录数据：试验完毕，仪器自动降压到零，打印并记录试验数据。
7. 清理现场：检查数据可靠性。
检查完毕后拆除试验接线，先拆接线后拆地线。
并清理试验现场。
请注意，使用高压电缆介损测试仪需要一定的专业知识和经验，非专业人员请勿擅自操作。
介损试验方法及原理
介损试验方法及原理一、介质损耗试验概述任何绝缘材料在电压作用下，总会流过一定的电流，所以都有能量损耗，把在电压作用下电介质产生的一切损耗称为介质损耗。
由于直流电压下电介质中的损耗主要是漏导损耗，用绝缘电阻或漏导电流就足以充分表示了，所以在交流电压下引入介质损耗，它表示在交流电压作用下有功电流和无功电流的比值。
介质损耗只与材料特性有关，而与材料尺寸、体积无关的物理量。
二、试验仪器的选择及试验方法2.1试验时使用的仪器自动介损测试仪、QS1型西林电桥2.2试验方法2.2.1 QS1型西林电桥2.2.1.1技术特性QS1型电桥的额定工作电压为10kV，tgδ测量范围是0.5％～60％，试品电容Cx是30pF～0.4μF（当CN为50pF时）。
该电桥的测量误差是：tgδ=0.5％～3％时，绝对误差不大于±0.3％；tgδ=3％一60％时，相对误差不大于±10％。
被试品电容量CX的测量误差不大于±5％。
如果工作电压高于10kV，通常只能采用正接线法并配用相应电压的标准电容器。
电桥也可降低电压使用，但灵敏度下降，这时为了保持灵敏度，可相应增加CN的电容量（例如并联或更换标准电容器）。
2.2.1.2接线方式1.正接线法。
所谓正接线就是正常接线，如图一，在正接线时，桥体处于低压，操作安全方便。
因不受被试品对地寄生电容的影响，测量准确。
但这时要求被试品两极均能对地绝缘（如电容式套管、耦合电容器等），由于现场设备外壳几乎都是固定接地的，故正接线的采用受到了一定限制。
图一2.反接线法。
反接线适用于被试品一极接地的情况，故在现场应用较广。
这时的高、低电压端恰与正接线相反，因而称为反接线。
在反接线时，电桥体内各桥臂及部件处于高电位，所以在面板上的各种操作都是通过绝缘柱传动的。
此时，被试品高压电极连同引线的对地寄生电容将与被试品电容Cx并联而造成测量误差，尤其是Cx值较小时更为显著。
3、对角接线。
第三部分 套管介损测试
（1）屏蔽法
在设备上方放置一屏蔽罩，屏蔽罩接地，干扰则直接到地，不影响电桥的桥臂，但这一方案实际使用很麻烦。
A= N·R4·k(k≤1，其数值与可调电阻动触头的位置有关)
B=（ RX+ CX）R3
= A- B= N·R4·k- RX·R3- CX·R3
=( N·R4·k- CX·R3)- RX·R3
由于 N与 CX均超前于 900，为同相分量。
当IN·R4·k=Icx·R33-2
W有最小值，此时W=IRX·R33-3
反接法时，高压变压器合上后，高压变压器次级相当于短路，试品或Cn阻抗很大，Ig主要通过变压器次级及R3到地，那么Ig对测量的影响很大，所以反接法时，测试受外界电场干扰很大。
2介质损耗测量时电场干扰的抑制
现场进行介质损耗测量时抑制干扰的方法很多，常用有的屏蔽法、移相法、倒相法。这三种方法，许多文献上有过专门介绍，总的来说各有利弊。屏蔽法可以抑制外界电场对试验的干扰，缺点是比较麻烦，而且在一定程度上改变了被试品内部的电场分布，因此测量结果与实际值有一定的差异；移相法测量介质损耗，测量值比较准确但需要有专门的移相设备，同时测量也比较复杂；倒相法无需专门设备，操作方便，但当电场干扰较大时，倒相后介质损耗测量值有可能出现负值。移相法与倒相法，都是在外界电场干扰电流 与被试品电流 x幅值不变的情况下，靠改变 x的相位，经过简单的数学计算来比较准确地反映被试品的真实介质损耗。
根据电桥平衡原理，可得有干扰电压时的电桥平衡方程为：
变压器介损试验操作规程
第Ⅰ级第3-3 页第Ⅱ级第4-8页文件编码：CZGC-TLM-YQSCJSB-DLCSD-005-2007版本更新记录版本号日期再版原因试验目的：检测变压器内部绝缘状况。
试验原理：采用高压电桥原理，分别对标准回路和被试回路的电流信号进行采样，求得两回路的“相角差”和“模之比”，从而得到介质损耗值tgδ和被测电容值Cx。
试验对象：三圈变压器（带套管）试验设备：M-8000型变频介质侧试仪技术指标：1、介损测量范围：0—100%2、电容测量范围：2kV：15PF—0.2μF ，10kV：3P—40000PF3、电压输出：2—10KV变频频率：47.5HZ，52.5HZ4、温湿度测量范围：温度：±2℃，湿度：±5%RH测试参数：高压侧对地C1，中压侧对地C2，低压侧对地C3，高压对低中压侧C12，中压对低压侧C23，低压对高压侧C13如图所示：C12C13C2C23C3三圈变压器Ⅰ级状态描述100 变压器做符合试验所需条件的操作110 试验设备与试验接线准备200变压器介损试验300 拆除试验接线和整理试验设备Ⅱ级动作执行和确认防范措施：1、工作中正确穿戴劳保用品。
2、在2m以上的变压器平台上工作须正确使用安全带。
3、试验时与高压挂钩保持至少0.7m的安全距离。
紧急停机：在出现危害人身，设备安全的紧急情况时，可以迅速关闭仪器电源开关或切断仪器电源。
操作100变压器做符合试验所需条件的操作101I [ ] －给待测试品做安全措施102I （）－安全措施正确无误103I （）－变压器已与高压线路隔离104I （）－通知P接好放电棒的接地线105I [ ] －通知P用接地的放电棒给各侧线圈放电106I [ ] －通知P给各侧线圈验电107P （）－各侧线圈确无电压110试验设备与试验接线准备111I [ ]－准备M-8000型变频介质侧试仪112I [ ]－将透明双色接地线一端夹在地网上113I [ ]－将双色线的另一端可靠的接于控制箱面板的接地螺栓上114I [ ]－将红色测量线插入面板的测量插座115I [ ]－将蓝色屏蔽线插入面板的屏蔽插座116I [ ]－将高压电缆头一端插入箱体侧面的高压插座内并锁住117I [ ]－将控制箱的过流开关置于“ON”118I [ ]－插好220V交流电源插头119I [ ]－通知P做试验监护200变压器介损试验201I [ ]－准备测量高压侧对地绝缘介质参数202I [ ]－通知P将中压侧和低压侧线圈三相相互短接203P [ ]－将屏蔽线的鳄鱼夹夹在中低压线圈的短接线上204P [ ]－将测量线的鳄鱼夹可靠夹在地网上205P [ ]－将高压挂钩挂于高压线圈的出线端上206I [ ]－通知P做实验监护207I （）－ P试验监护到位208I （）－控制面板上的过流开关在“ON”位置209I [ ]－开启仪器电源开关210I （）－仪器显示正常211I [ ]－按“工作方式”键选择“内接”方式212I [ ]－按“接线方式”键选择“工频反接”方式213I [ ]－按“电压设置”键选择10kV试验电压214I [ ]－按“测量/换页”键进行测量215I [ ]－测量结束后记录测试数据216I [ ]－按“测量/换页”键翻页记录数据217I [ ]－准备测量中压侧对地绝缘介质参数218I [ ]－将过流开关置于“0ff”位置219I [ ]－按“工作方式”键退回测量前设置菜单220I [ ]－通知P用放电棒给各侧线圈放电221I [ ]－通知P给各侧线圈验电222P （）－各侧线圈确无电压223P [ ]－解下中低压线圈的短接线224P [ ]－将高压侧和低压侧线圈三相相互短接225P [ ]－将屏蔽线的鳄鱼夹夹在高低压线圈的短接线上226P [ ]－将测量线的鳄鱼夹可靠夹在地网上227P [ ]－将高压挂钩挂于中压线圈的出线端上228I [ ]－通知P做实验监护229I （）－ P试验监护到位230I （）－控制面板上的过流开关在“ON”位置231I [ ]－重复211-216步操作232I [ ]－准备测量低压侧对地绝缘介质参数233I [ ]－将过流开关置于“0ff”位置234I [ ]－按“工作方式”键退回测量前设置菜单235I [ ]－通知P用放电棒给各侧线圈放电236I [ ]－通知P给各侧线圈验电237P （）－各侧线圈确无电压238P [ ]－解下高低压线圈的短接线239P [ ]－将高压侧和中压侧线圈三相相互短接240P [ ]－将屏蔽线的鳄鱼夹夹在高中压线圈的短接线上241P [ ]－将测量线的鳄鱼夹可靠夹在地网上242P [ ]－将高压挂钩挂于低压线圈的出线端上243I [ ]－通知P做实验监护244I （）－ P试验监护到位245I （）－控制面板上的过流开关在“ON”位置246I [ ]－重复211-216步操作247I [ ]－准备测量高压侧对中压侧绝缘介质参数248I [ ]－将过流开关置于“0ff”位置249I [ ]－按“工作方式”键退回测量前设置菜单250I [ ]－通知P用放电棒给各侧线圈放电251I [ ]－通知P给各侧线圈验电252P （）－各侧线圈确无电压253P [ ]－解下高中压线圈的短接线254P [ ]－将透明双色接地线可靠夹在低压线圈的出线端上255P [ ]－将测量线的鳄鱼夹可靠夹在中压线圈的出线端上256P [ ]－将高压挂钩挂于高压线圈的出线端上257I [ ]－通知P做实验监护258I （）－ P试验监护到位259I （）－控制面板上的过流开关在“ON”位置260I [ ]－按“工作方式”键选择“内接”方式261I [ ]－按“接线方式”键选择“工频正接”方式262I [ ]－按“电压设置”键选择10kV试验电压263I [ ]－按“测量/换页”键进行测量264I [ ]－测量结束后记录测试数据265I [ ]－按“测量/换页”键翻页记录数据266I [ ]－准备测量中压侧对低压侧绝缘介质参数267I [ ]－将过流开关置于“0ff”位置268I [ ]－按“工作方式”键退回测量前设置菜单269I [ ]－通知P用放电棒给各侧线圈放电270I [ ]－通知P给各侧线圈验电271P （）－各侧线圈确无电压272P [ ]－将透明双色接地线可靠夹在高压线圈的出线端上273P [ ]－将测量线的鳄鱼夹可靠夹在低压线圈的出线端上274P [ ]－将高压挂钩挂于中压线圈的出线端上275I [ ]－通知P做实验监护276I （）－ P试验监护到位277I （）－控制面板上的过流开关在“ON”位置278I （）－重复260-265步设置和操作279I [ ]－准备测量低压侧对高压侧绝缘介质参数280I [ ]－将过流开关置于“0ff”位置281I [ ]－按“工作方式”键退回测量前设置菜单282I [ ]－通知P用放电棒给各侧线圈放电283I [ ]－通知P给各侧线圈验电284P （）－各侧线圈确无电压285P [ ]－将透明双色接地线可靠夹在中压线圈的出线端上286P [ ]－将测量线的鳄鱼夹可靠夹在高压线圈的出线端上287P [ ]－将高压挂钩挂于低压线圈的出线端上288I [ ]－通知P做实验监护289I （）－ P试验监护到位290I （）－控制面板上的过流开关在“ON”位置291I （）－重复260-265步设置和操作292I [ ]－将过流开关置于“0ff”位置293I [ ]－按“工作方式”键退回测量前设置菜单300拆除试验接线和整理试验设备301I [ ]－关闭仪器电源开关302I [ ]－断开仪器220V交流电源303I [ ]－通知P用放电棒给各侧线圈放电304P （）－验明各侧线圈无残余电压305P [ ]－拆除变压器上所有试验接线306P [ ]－依次拆除和整理仪器上高压电缆线，测量线，屏蔽线307P [ ]－最后拆除和整理双色接地线308P [ ]－整理试验设备。
电气设备运行绝缘介质损耗测量结果分析与判断
电气设备运行绝缘介质损耗测量结果分析与判断摘要介质损失越大,在绝缘内部产生的热量越大,从而使损耗进一步增加。
如此不断循环,就会在绝缘较弱的地方产生击穿,故测量tgδ对于判断电气运行过程中绝缘状况有很重要的意义。
就介绝缘介质损耗的测量结果做进一步分析和判断进行探讨。
关键词运行;绝缘;损耗;测量;分析在电气设备运行过程中,任何电介质在电压的作用下,因为有电流的通过,都会有能量损耗,这种电介质在电压作用下产生的一切损耗,统称为介质损耗。
电气设备运行过程中,如果介质损耗大,就会引起绝缘材料老化,电介质工作过程中温度不断上升,最终导致电介质熔化、焦化、甚至被击穿。
因此,电介质损耗的大小是衡量绝缘介质电气性能的一项重要指标,对电气设备正常运行和安全运行,起着决定性的作用。
绝缘介质损耗是以介质损失角的正切质tgδ表示,在一定的电压和频率下,它反映电介质单位体积中能量损耗的大小,与电介质的体积尺寸的大小没有关系。
实践证明,tgδ试验是评估高压电气设备的非常有效的方法。
可发现绝缘受潮、绝缘中含有气体以及浸湿物或其他污垢等缺陷。
因介质损失在绝缘内部产生热量,介质损失越大,在绝缘内部产生的热量越大,从而使损耗进一步增加;如此不断循环,就会在绝缘较弱的地方产生击穿,故测量tgδ对于判断电气运行过程中绝缘状况有很重要的意义。
下面本人就介绝缘介质损耗的测量结果做进一步分析和判断。
1测量结果的分析与判断1.1测量结果的分析与判断绝缘tgδ是判断电气设备运行情况是否正常的一个重要参数,判断方法如下:1)以《电气设备预防性试验规程》的规定值为参考,进行理性的分析和比较,测量结果不能超过《电气设备预防性试验规程》规定值;2)与同一设备历年的变化值进行比较,tgδ应该没有明显的变化,如有明显变化,必须引起进一步的重视,进行深入的分析;3)与同类的甚至同类型号的设备历年测量的数值,做进一步的比较,如有较明显变化,应引起足够重视,并做进一步观察分析;4)由于介损损耗的测量精度要求很高,且大多在露天现场测量,较大的温差会引起的过零比较器的失调电压及其零漂和其它一些因素引起的直流分量,有时也会严重影响测量精度;5)测量方法的不同引起的测量误差,因在tgδ的测量过程中,有多种接线方法(如正接线法、反接线法、低压法等),每种测量方法的测量结果会有因外界干扰、测量方法、测量仪器的不同,导致测量结时结果的差异,这种差异,应在分析的过程中进行仔细分析和甄别。
nsl高压介制损耗测试仪技术通用条件soc
高压介制损耗测试仪技术通用条件1 范围本标准规定了采用数字测量技术自动测量的高压介质损耗试仪（以下简称介损仪）的定义、技术要求、试验方法、检验规则以及标志、标签、使用说明书、包装、运输、贮存。
本标准适用于介损仪的生产、检验、使用和维修，也适用绝缘油的损耗测试仪。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协义的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB191包装储运图示标志（EQV ISO780：1997）GB/T6587.2 电子测量仪器温度试验GB/T6587.3 电子测量仪器湿度试验GB/T6587.4 电子测量仪器振动试验GB/T6587.5 电子测量仪器冲击试验GB/T6587.6 电子测量仪器运输试验GB/T6587.7 电子测量仪器基本安全试验GB/T6587.8 电子测量仪器电源频率和电压试验GB/T6592—1996 电工和电子测量设备性能表示GB/T6593 电子测量仪器质量检验规则GB/T11463—1989 电子测量仪器可靠性试验GB/T11436 工业产品保证文件总则JJG183—1992标准电容器JJG563—2004高压电容电桥3 术语和定义3.1高压介质损耗测试仪 high-voltage dielectric loss detector简称介损仪，是指采用高压电容电桥的原理，应用数字测量技术，对介质损耗因数和电容量进行自动测量的一种新型仪器。
3.2正接线方式 measurement of ungrounded test objects一种用于测量不接地的试品的方法，测量时介损仪测量回路处于地电位。
3.3反接线方式 measurement of grounded test objects一种用于测量接地的试品的方法，测量时介损仪测量回路处于高电位。
试验接线-220kV电流互感器高压介损试验现场用
高压介损试验接线
高压介损试验设备系统由YL150-100标准电容器、AHDY-25/150试验变压器、调压器及控制台、M8000变频介损测试仪构成。
1、现场试验接线：
注意：所有试验仪器及设备应可靠接地。
标准电容器防止倾覆及暴晒，表压在0.5Mpa左右。
控制台——调压器——试验变压器
交流380V试验电源——刀闸——调压器电源输入A,B,N——调压输出——试验变压器输入a,x——试验变压器高压输出A接被试品高压侧，高压尾X经电阻R接地。
调压器与控制台用航空插头可靠连接。
试验变压器电压测量线圈引出端为E、F，E、F接至控制台电压测量连接端子；高压尾X连接至控制台电流测量连接端子。
注意：此时高压尾X仍然经电阻R接地，不要拆线。
试验变压器——标准电容器——被试品
试验变压器高压输出A接标准电容器及被试品高压侧。
标准电容器——M800变频介损测量仪
标准电容器底座接地电极用香蕉插口引出并可靠接地；测量电极、屏蔽电极使用专用双屏蔽测量电缆引出，连接至M800变频介损测量仪。
M800变频介损测量仪“测量”接被试品低压端（末屏），“外接CN ”接标准电容器测量电极，“屏蔽”接标准电容器屏蔽电极。
2、M800变频介损测量仪使用
内高压过流开关置“off”位置。
“工作方式”采用“外接”。
“接线方式”不需选择。
“电压设置”不需选择。
设置改变标准电容值，此时为100Pf。
(-4)
按“测量/换页”键开始测量。
现场试验请仔细阅读说明书。
此为简要说明。
2002/10/1。
变压器高压套管介损现场试验的分析与探讨
变压器高压套管介损现场试验的分析与探讨吴冬文;胡道明【摘要】测量变压器高压套管电容量和介质损耗因数是提取设备状态量的重要例行试验项目,而介质损耗因又是测量非常灵敏、测量精度要求非常高的试验项目,很容易受到外界电磁干扰、电场干扰和空间干扰.本文介绍了几起变压器高压套管电气绝缘介损现场试验过程中,由于空间结构干扰,使得测量tgδ数据与初值偏差非常大的例子,并从介损电桥原理人手,分析各种测量数据偏差的电气原理,以及如何正确地采用测量极屏蔽线排除外界空间干扰信号,得到反映绝缘状况的最准确的数据的方法.最后,介绍了常见的高压套管连片式末屏接地结构给测量介损带来误差的原因,并提出改进此类套管末屏接地的建议.【期刊名称】《江西电力》【年(卷),期】2011(035)004【总页数】4页(P5-7,10)【关键词】介质损耗因数测量;高压套管;空间干扰;电桥;套管末屏接地【作者】吴冬文;胡道明【作者单位】江西省电力公司超高压分公司,江西南昌330009;江西省电力公司超高压分公司,江西南昌330009【正文语种】中文【中图分类】TM8550 引言高压套管用于变压器、电抗器等电气设备高压引线对金属外壳的绝缘。
由于套管的工作条件恶劣（包括电场分布和外界环境），若维护不当，可能会发生击穿爆炸事故。
按套管的绝缘结构可分为纯瓷套管、充油套管和电容型套管，其中电容型套管是目前使用最广泛的变压器高压套管，其内部绝缘可分为油纸电容式和胶纸电容式。
对电容型套管电容量和介质损耗因数（以下称介损）的测量是取得套管设备运行状态量数据重要的例行试验项目之一。
介损测量是非常灵敏、测量精度要求非常高的试验项目，易受到外界电磁干扰、电场干扰和空间干扰。
其中空间结构的干扰又多是在现场测量不可避免的常见的干扰因素，如果不仔细分析辨别，易带来测量数据的误判，本文介绍了几起变压器高压套管在现场测量过程中，由于空间干扰因素引起的测量数据误差。
各类介损测量仪器采用的是改进的西林电桥测量法，通过分析施加高电压时标准电容通过电流信号和流过被试品的电流信号的幅差、角差来得到电容量及介损数据。
高压介损测试介损
AI-6000E使用说明
AI-6000E正接线误差分析
正接线
AI-6000E正接线误差分析 正接线
正接法测量介损偏小，甚至出现负值
AI-6000E反接线误差分析
反接线
AI-6000E反接线误差分析 反接线
反接法测量介损偏大
jwC4
Z3 = R3
解得
Cxபைடு நூலகம்
R4 R3
CN
1
1 tan 2
x
U
tan x
IR IC
Rx
UCx
1
RxCx
R4C4
AI-6000E 自动抗干扰精密介质损耗测量仪
AI-6000E 自动抗干扰精密介质损耗测量仪
AI-6000E 自动抗干扰精密介质损耗测量仪
AI-6000E 自动抗干扰精密介质损耗测量仪
AI-6000E 自动抗干扰精密介质损耗测量仪
CVT 自激法低压输出插座（3～50V，3～30A，A、B 型无） 功 能：由该插座和接地接线柱输出CVT 测量的低压变频激励电源。 注意事项：
500kV电容式电压互感器介损试验及分析
500kV电容式电压互感器介损试验及分析摘要：随着电容式电压互感器（CVT）在电力系统中的广泛应用，其检测手段也有多种。
本文主要结合实际介绍了电容式电压互感器的电容量及介损测试的方法及要点，根据不同的实际情况，采用不同的接线方法，通过分析各种方法的特点，结合实际测试，得出一些结论，为电容式电压互感器介损测试提供参考。
关键词：电容式电压互感器；介损；测试1电容式电压互感器组成电容式电压互感器CVT主要由电容部分和电磁部分组成，电容部分由主电容器组（C1）和分压电容器（C2）构成电容分压器，电容器之间会有分压抽头引出以方便介损测量。
电磁部分由中间变压器（T1），补偿电抗器（L），阻尼器（R0），保护间隙（P）组成。
工作时，一次电压通过CVT中的电容分压器将一次高压将低到一定水平通过后面的中间变压器处理转变为可供二次设备保护，测量，计量用的小电压，这种内部结构从一次侧看CVT呈容性可有效避免如串级式电压互感器（电磁式互感器一次呈感性）与电源侧开关断口电容结构形成谐振回路防止了谐振过电压出现。
电容分压器（C2）的低压端（N）与地之间可接入载波耦合器（J）它的阻抗值在工频（50Hz）时极小可视为短路，N端在不作载波通讯时必须接地。
为补偿电容分压器（C2）的容性阻抗串入补偿电抗器（L）使CVT在工频下回路中电感和分压电容的等效电容处于谐振中从而减小CVT回路自身的阻抗提高了测量精度和带负荷的能力。
中间变压器（T1）工作在磁化特性线性段输出低电压供给保护与测量设备其低压端（Xt）在设备运行时与接地端短接并禁止开路，阻尼器（R0）起抑制铁磁谐振保护设备绝缘作用它并联在二次绕组（da，dn）中，该绕组提供零序保护电压额定输出100V也称剩余电压绕组用作高压输电线路某相出现单相接地时给保护器零序电压报警。
其余几个绕组可根据准确度分别使用‘0.2’级用作电能计量，‘0.5P’级用作测量及保护电压一用，‘3P’级用作继电保护电压二额，定输出电压都为‘100/√3’V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
介质损耗的测量是电力设备绝缘十分重要的试验项目，它可以发现电力设备绝缘整体受潮、脏污、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷，在电力设备交接及预防性试验中得到了广泛应用。
目前，在电气试验中主要都是通过10kV下的介损试验测量（tanδ）的大小来发现设备的缺陷。
可是，10kV的试验电压远低于设备的运行电压，不能真实反映设备运行时的状况。
良好的绝缘在允许的电压范围内，无论电压上升或下降，其介损值均无明显变化。
但现场试验数据显示，不同绝缘介质设备的介质损耗（tanδ）值会随着电压的升高而变大或变小。
所以在设备运行电压下做介质损耗测试才能真实反映设备的绝缘情况。
当设备存在受潮、气泡或导电性杂质等缺陷时，其tanδ值受试验电压(U )大小的影响较大。
通过测量tanδ与试验电压的关系曲线，可以更有效地诊断绝缘缺陷。
如进口500kV开关均压电容，在10kV下测量的介损值通常都比额定电压下要大，经调查研究确定介损试验受Garton效应影响出现超标情况。
Garton效应是M.Garton教授发现在含有纸的绝缘介质（或塑料以及油的混合介质）中，在较低电压下介质损耗正切值的变化可以比较高电压下的值高1-10倍。
所以高电压介损试验越来越受到重视，国家电网公司在《预防油浸式电流互感器、套管设备事故补充措施》中提出了对110kV及以上电流互感器、套管等开展高电压试验的要求。
另外国家电网公司新颁布的企业标准《输变电设备状态检修试验规程》中也要求对主变套管、互感器、断路器等运行设备开展额定电压的介损试验。
若10kV下介质损耗因数超过注意值时，有必要进行额定电压下的介损测量(诊断性试验)，测量tanδ—U 曲线以作参考。
国家电网公司《预防110（66）kV~500kV互感器事故措施》、《防止电力生产重大事故的二十五项重点要求》中提出对220kV及以上电压等级互感器进行高电压下的介损试验，这样能真实反映设备运行时的状况，灵敏度更高，更容易发现电流互感器潜在的绝缘弱点，其试验数据更有意义。
对tanδ的分析判断，不仅要注意其绝对值的大小，而且要与上次测量值对比，注意其相对变化量，以及在不同电压下的相对变化量。
如果低电压下的tanδ值很小，但在不同的较高电压下tanδ变化很大，也表明运行过程中设备绝缘状况不良。
常见的电压-介损曲线
1、良好的绝缘电压-介损曲线应成一水平直线，当施加电压超过某一极限时出现向上弯曲。
2、如果设备绝缘处理不好或含有气泡等则设备介损会比良好绝缘大，tanδ会较早出现向上弯曲，且电压上升与下降曲线不重合。
3、当绝缘老化时，低电压下的tanδ时可能会比良好绝缘小， tanδ会在较低电压下就出现向上弯曲。
4、绝缘介质一旦受潮，介损就会随着电压的升高迅速增大，并且电压上升和下降的曲线不
相重合。
5、当绝缘介质存在离子性缺陷时，tanδ随着电压的升高出现下降的趋势。
高压介损试验时，应采用均匀分段加压方式，使得tanδ—U 曲线较为平滑。
升压后进行降压试验，通过完整的tanδ—U 曲线变化规律判断绝缘设备缺陷类型。
高压介损试验需要解决的重点问题：
大功率试验电源：高压介损试验时，试验电压远大于常规的10kV，所以试验需要的高压电源容量也比较大。
测量用介损电桥：高压介损试验时，由于试验电压高，电桥试验电流也比常规介损大，一般要达到5A以上才能满足要求。
高电压下反接线测试：现场很多试品是接地的，必须用反接线方式才能测量。
通畅反接线有三种方式：１、标准反接线２、侧接线３、高压电流互感器方式。
由于一般高压标准电容器测量在低压测，所以第一种方式就无法使用。
而采用侧接线测量，如果没有很好的屏蔽措施，测量精度不高。
只有采用高压电流互感器方式才能很好地解决这个问题。
通常都使用光纤进行信号的隔离。
额定电压下介质损耗试验装置通常由3大部分组成：
①交流高压试验电源
②高压标准电容器
③高压介质损耗测试仪（介损电桥）。
