MapGIS教程 29、MAPGISK9标准分幅影像校正操作流程

合集下载

29 MapGIS 10.3影像分析与处理 【MapGIS 10.3 教程-PPT】

29 MapGIS 10.3影像分析与处理  【MapGIS 10.3 教程-PPT】

影像预处理
影像校正
10.3中,通过Ribbon菜单栏上的分析→影像分析→影像预处理中的对应功能,可以实现对处于 当前编辑状态的栅格影像的校正处理,主要分为辐射校正及几何校正两大类。
辐射校正 对在遥感影像获取过程中由辐射引起的辐射失真及畸变的误差进行校正。 几何校正 对在遥感影像获取过程中由各个因素引起的形状变形的误差的校正。
Step1 选取精度评价的方法,以 及需要的评价类容
Step2 选取需要分析的分类后结 果,以及分类前的原始影像
分类后处理
精度评价成果
分类后处理
小区合并
将分类结果中零散的小区合并到大区中。
Step1 选取输入影像及需要 进行分析的波段
Step2 设置小区像元个数, 小于这个像元数的小区会被 合并到大区中
保存 绘制完成的AOI区需要点击保存才能储 存在影像的信息中,用于后续AOI裁剪或监 督分类的操作
影像分类
AOI编辑成果
影像分类
监督分类
根据已知类别的样本(分类AOI区),观测值确定分类准则,经过数学算法对影像进行分类。
Step1 选取输入影像及需要 进行分析的波段 Step2 设置进行分析的范围 Step3 选取监督分类的方法 Step4 设置分类方法的参数
影像预处理
影像增强
10.3中,通过Ribbon菜单栏上的分析→影像分析→影像增强中的对应功能,通过调整、变换影 像密度或色调,用以改善影像目视质量或突出某种特征,提高影像判读性能和效果。
影像预处理
辐亮度增强
10.3中,通过Ribbon菜单栏上的栅格编辑→栅格工具→辐亮度增强按钮启用功能,对单个像元 的灰度值进行变换达到图像增强的目的。
Step4 设置分类方法的参数

mapgis教程-影像校正

mapgis教程-影像校正

标准分幅的影像校正
• 第三步:单击“镶嵌融
合/DRG生产”菜单下的 “逐格网校正”命令, 保存校正后的结果文件, 单击“确定”按钮即可;
影像的矢量文件校正
• 单击“文件”
菜单下的“打 开影像”命令, 打开待校正的 标准影像;
影像的矢量文件校正
• 第一步:单击“镶
嵌融合”菜单下 “打开参照文件/ 参照线文件”命令;
影像的矢量文件校正
• 第四步:单击“镶嵌融合”菜单下“校正预览”命
令;
影像的矢量文件校正
• 第五步:单击“镶嵌融合”菜单下“影像精校正”命令,
并保存校正结果;
• ②、依次确定四个内图
廓点:单击“左上角” 单选按钮,然后单击标 准图幅中相应的内图廓 交叉点,余者依次类推; • ③、单击“生成GCP”按 钮;
标准分幅的影像校正
• 第二步:单
击“镶嵌融 合 / DRG 生 产 ” 菜 单 下 的 “顺序修改 控制点”命 令,依次调 整每个控制 点的位置, 并按“空格 键”确认修 改;
文件转换
• 第一步:选择“数据转
换类型”,这里选择 “TIFF文件”,如右图;
• 第二步:单击“添加文
件”,在弹出的对话框 中选择要转换的文件, 单击“打开”按钮,装 入代转换的栅格文件;
文件转换
• 第三步:单击
“转换”按钮, 系统提示保存结 果文件,并弹出 “操作成功完成” 或“失败”对话 框;
标准分幅的影像校正
• 单击“文件”
菜单下的 “打开影像” 命令,打开 待校正的标 准分幅的栅 格影像;
标准分幅的影像校正
• 第一步: 单击“镶嵌
融合/DRG生产”菜单下 的“图幅生成控制点” 命令,系统弹出“图幅 生成控制点”对话框;

MapGis K9基础操作-1(详细)

MapGis  K9基础操作-1(详细)
22
非标准分幅影像校正
• 第四步:校正预览;
23
非标准分幅影像校正
• 最后一步: 几何校正;
24
非标准分幅影像校正
• 校正后的影像:
25
打开底图
• 打开地图编辑器,装入校正后的影像;
26
打开底图
• 添加影像后:
27
读图、创建要素图层
• 读图,根据底图信息,创建要素图层;
28
读图、创建要素图层
标准分幅影像校正
准备工作: 第一步:打开栅格目录管理器,添加栅格影像,以校正图
幅号为H-50-61-(44)影像为例;
标准分幅影像校正
• 将影像添加至地图文档中,并且处于当前编辑状态:
7
标准分幅影像校正
第二步:切换到栅格校正视图,单击“开始栅格校正”;
8
标准分幅影像校正
注意:1、待校正的栅格影像层设为当前编辑状态; 2、切换视图到“栅格校正视图”; 3、单击“栅格几何校正”-“开始栅格校正”。












16
非标准分幅影像校正
• 利用参照文件进行校正,或直接手动加控制点方 式;
• 参照文件:矢量文件、含有坐标信息的影像; • 这里以比例尺是1:2000的标准图框作为参照文
件,对非标准分幅影像进行栅格校正。
17
非标准分幅影像校正
准备工作:同标准分幅影像校正;
18
非标准分幅影像校正
9
标准分幅影像校正
• 开始栅格校正: • 第一步:读图,需要获取以下信息:图幅号,公里格网
间距,椭球参数,几度分带以及带号等;

Mapgis操作流程

Mapgis操作流程

Mapgis制图流程第一讲Cass或CAD中现状图的矢量化1、图片校正首先在CAD中插入需要校正的图片,选中,输入“align”命令,回车。

在图片上找两个点,输入正确坐标值。

再双击滚轮或输入“z空格e”,出现校正后图片,如下2、建立好所有地类的图层,全部保持封闭矢量化时建立好所有地类的图层,全部保持封闭,对于线状地物(单线的,在其特性的“厚度和标高”栏里,分别输入“地类”和“宽度”;双线的,保持封闭就行了)。

3、村名和地类代码矢量化完之后,输入各村名和地类代码,对于“村名”和“地类代码”,都可单独建立图层,也可对应放到村界和地类代码图层中。

4、错误检查检查是否闭合,用“检查悬挂点”程序进行:在命令栏里输入“appload”,点进悬挂点程序,输入jcxg,再回车。

若有悬挂存在时,选中对象,可看出土层中多一层(dan),点击对象的特性栏,圆点个数为悬挂点,可逐一进行修改。

修改完之后,应删除图层中的dan层。

5、保存格式把矢量化好的图保存为dxf文件。

6、文件转换打开图形编辑中的文件转换界面,如下:点击“I输入”中的“装入DXF”,选择要打开的文件提示“选择不转出的层”,把不需要转出的层选中,安OK即可再在“F文件”中换名存点和线。

保存到你建的新文件夹中。

当然这里涉及到需要校正的问题。

有2种方法:CAD中校正(不做介绍)和Mapgis中校正。

下面将会提到。

7、工艺流程第二讲Mapgis误差校正1、CAD和Mapgis坐标值位数关系一般情况下CAD中X坐标为8位,Y坐标为7位,而对应的Mapgis中X为6位,Y为5位数。

2、功能用途更进一步减小图形文件的变形,提高精度。

3、功能操作步骤如果第一讲没在CAD中校正,则打开“实用服务”中的“误差校正”界面,如下:打开你所要校正的线文件,在选中移动窗口移动到你觉得合适的位置。

然后点击“控制点”中的“控制点参数设置”,如图按“确定”。

再在“控制点”中点击“E选择采集文件“,界面如下按“确定“即可。

MAPGIS的图像校正处理

MAPGIS的图像校正处理

MAPGIS的图像校正处理㈠采用PhotoShop预处理图像1.将实验数据复制,粘贴至各自文件夹内。

2.双击桌面上的PhotoShop快捷图标,启动PhotoShop。

3.在PhotoShop“文件”下拉菜单中,选择“打开”命令,通过浏览方式将“南河镇地形地质图-1”载入PhotoS hop程序。

注意此图像文件格式是什么?图像质量如何?4.通过“图像”菜单的“画布大小”命令打开“画布大小”对话框,如图2-1所示。

定位选择左上角,将宽度和高度调整为原来的两倍,用来放要拼接的内容。

如图2-2所示。

图2-1“画布大小”对话框图2-2设置“画布大小”为原来两倍5.再打开“南河镇地形地质图-2”,将其通过“移动工具”拖动到同“南河镇地形地质图-1”一个窗口。

这时在“南河镇地形地质图-1”窗口中将多出一个图层“图层1”,如图2-3所示。

再接着用“移动工具”把图层1中的内容调整到和背景中的图形相接,在调整的过程中可以以某一个关键点为依据,通过键盘上的上下左右方向键进行微调让两部分图像很好的接合在一起。

图2-3图层窗口图2-4含多个图层的窗口6.用同样的方法打开“南河镇地形地质图-3”和“南河镇地形地质图-4”,并将其拼接在“南河镇地形地质图-1”上,形成一张完整的地图。

这时将出现“图层2”和“图层3”。

如图2-4所示。

并单击选择如图2-4中向右三角形,进行“拼合图层”。

最终只有一个图层“背景”。

7.在PhotoShop工具条中的“吸管工具”位置处点击鼠标右键,选择“度量工具”,在拼合后的“南河镇地形地质图-1”上水平边框左侧交角处点击鼠标左键并按着不放,沿边框线拖出一条斜线至上边框右上交角处,然后松开鼠标,此时会在标准工具栏中显示此线角度(注意记下此角度)。

操作步骤主要界面参见图2-5所示。

图2-5 PhotoShop角度度量过程主要界面8.在“图像”下拉菜单中选择“旋转画布”中“任意角度”,此时系统会弹出相应对话框(注意此对话框中的角度是多少?与前面记下的角度值对比会有什么发现?),旋转方式选中“度(顺时针)”选项,点击“好”按钮,系统会自动完成图像旋转(为什么不进行旋转角度的设置?)。

mapgis图像校正

mapgis图像校正

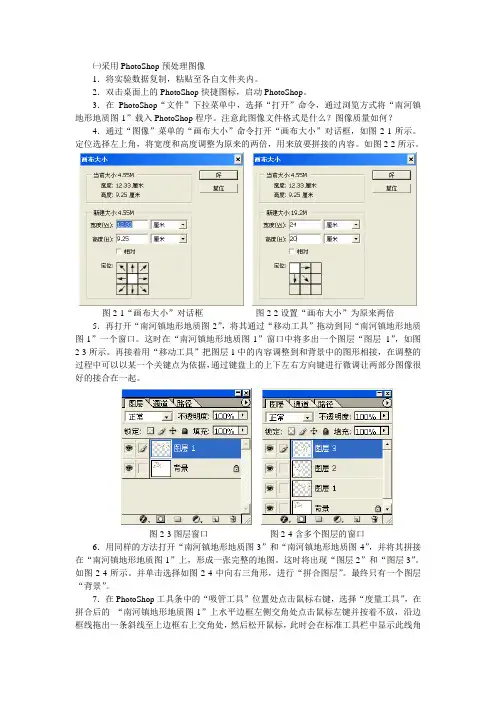

㈠采用PhotoShop预处理图像1.将实验数据复制,粘贴至各自文件夹内。

2.双击桌面上的PhotoShop快捷图标,启动PhotoShop。

3.在PhotoShop“文件”下拉菜单中,选择“打开”命令,通过浏览方式将“南河镇地形地质图-1”载入PhotoShop程序。

注意此图像文件格式是什么?图像质量如何?4.通过“图像”菜单的“画布大小”命令打开“画布大小”对话框,如图2-1所示。

定位选择左上角,将宽度和高度调整为原来的两倍,用来放要拼接的内容。

如图2-2所示。

图2-1“画布大小”对话框图2-2设置“画布大小”为原来两倍5.再打开“南河镇地形地质图-2”,将其通过“移动工具”拖动到同“南河镇地形地质图-1”一个窗口。

这时在“南河镇地形地质图-1”窗口中将多出一个图层“图层1”,如图2-3所示。

再接着用“移动工具”把图层1中的内容调整到和背景中的图形相接,在调整的过程中可以以某一个关键点为依据,通过键盘上的上下左右方向键进行微调让两部分图像很好的接合在一起。

图2-3图层窗口图2-4含多个图层的窗口6.用同样的方法打开“南河镇地形地质图-3”和“南河镇地形地质图-4”,并将其拼接在“南河镇地形地质图-1”上,形成一张完整的地图。

这时将出现“图层2”和“图层3”。

如图2-4所示。

并单击选择如图2-4中向右三角形,进行“拼合图层”。

最终只有一个图层“背景”。

7.在PhotoShop工具条中的“吸管工具”位置处点击鼠标右键,选择“度量工具”,在拼合后的“南河镇地形地质图-1”上水平边框左侧交角处点击鼠标左键并按着不放,沿边框线拖出一条斜线至上边框右上交角处,然后松开鼠标,此时会在标准工具栏中显示此线角度(注意记下此角度)。

操作步骤主要界面参见图2-5所示。

点击鼠选择此选项并进行度量标右键图2-5 PhotoShop角度度量过程主要界面8.在“图像”下拉菜单中选择“旋转画布”中“任意角度”,此时系统会弹出相应对话框(注意此对话框中的角度是多少?与前面记下的角度值对比会有什么发现?),旋转方式选中“度(顺时针)”选项,点击“好”按钮,系统会自动完成图像旋转(为什么不进行旋转角度的设置?)。

mapgis的图像校正

mapgis的图像校正

MAPGIS的校正导入手机或掌上机的大致工作过程1.主界面—实用服务,打开投影变换,制标准图框。

选择P投影变换—D绘制经纬度,注意选择公里网(此处注意倍数关系,以便找到合适的交点),角度单位:地理坐标系坐。

坐标单位选择英文,度分秒;投影参数选择,投影平面直角,高斯-克吕格,更改图幅分母,1:10000的3度分带,而1:2.5万或1:5万的选择6度分带,计算出正确的分带。

点击确定,生成图框,保存。

2.误差校正,选择控制点理论值。

主界面,实用服务—误差校正。

打开需要校正的图,A、控制点—控制点参数的设置,此处一般选择四个,实际值,四个点分布均匀。

B、控制点—文件采集,全选文件(就是当前打开的文件)。

C、控制点—添加校正控制点。

自动生成顺序。

(所选择的控制点必须是在当前图中和所制作的标准图中能对应起来的)。

点击保存,全选,保存。

3.在当前界面,即误差校正界面打开刚刚之作的图框。

A、控制点—设置:理论值,4个。

B、控制点—文件采集,选择所打开的土建文件,确定。

C、添加校正控制点,四个,与刚刚的4个点对应,注意修改顺序。

之后,点击文件—关闭文件,选择除制作的图框以外的文件,关闭,确定。

D、数据校正—成批文件校正,选择需要校正的图幅的文件。

点击开始校正—确定。

再保存,可覆盖之前的保存。

自此校正完毕修改图幅参数,转换安卓版导入手机:MAPGIS—输入编辑。

新建工程,确定。

修改工程地图参数,坐标系设置,设置如上述,确定,确定。

自定义生成可编辑项,除去点型到网型的文件名中所有对勾,确定。

添加所校正的文件,保存即可。

打开数字地质调查系统,数字填图工作平台。

选择工作区—自定义图表—新建接图表,输入名称,行列一般都为2,根据图表属性库更新图表,确定,—输入图幅编号,查询,拷贝等,确定。

之后添加要导入的文件,总的都在野外总图库里打开,地质填图数据操作—室内录入—设计路线,编辑路线属性,确定。

文件—打开新建野外手图库;文件—野外手图数据交换—桌面到掌上机(安卓)。

(MapGis)标准分幅地形图校正

(MapGis)标准分幅地形图校正

标准分幅地形图校正第一步:添加数据添加待校正标准比例尺地形图数据(可以是栅格数据集数据或本地图像文件,)至当前地图,设为“当前编辑”状态。

第二步:启动栅格校正单击“栅格校正视图”标签,切换至“栅格校正视图”。

在添加的“栅格几何校正工具”单击“开始栅格校正”。

设为“当前编辑”状态的图像会添加到栅格校正视图显示。

第三步:图幅生成控制点单击“图幅生成控制点”按钮,在打开的对话框中单击“输入图幅信息”,输入“图幅号”并设置其他参数,然后单击“确定”并依次单击“左上角”、“右下角”等,同时鼠标单击图幅相应内图廓角点,以定位原始图像。

完成后单击“生成GCP点”,图幅内自动生成校正用地面控制点。

注:图幅号格式输入规范,以1:1万比例尺地形图为例,为H-50-8-(44) 或H50G006060 ;“格网间距”用于确定生成GCP点在内图幅范围内的间距,建议与地形图公里格网间距保持一致,以便定位控制点;是否“采用大地坐标”,表示生成的GCP点的参照点坐标是否带有图幅比例尺(即按照图幅比例尺换算为图上坐标)。

第四步:顺序修改控制点自动生成的GCP点与图幅实际网线交点可能有偏差,可通过“顺序修改控制点”依次调整位置,方法为:单击“顺序修改控制点”,系统默认从第一个控制点开始,在栅格校正视图中开小窗口放大控制点位置,鼠标单击调整控制点(显示为“+”符号)位置,调整好按下键盘空格键,自动跳到下一控制点,依次处理。

注:可在小窗口外单击鼠标右键中止控制点修改。

第五步:逐格网校正经过“顺序修改控制点”,可选择“生成图幅质量文件”,在相应误差范围可以校正情况下单击“逐格网校正”,另存校正后图像。

几何校正对于非标准分幅的图像,可以采用“几何校正”或“影像精校正”进行图像校正处理。

几何校正用于一般图像的校正,采用多项式方法重采样生成校正后图像。

影像精校正用于控制点数量较多,全图范围分布均匀的情况下使用,采用三角网格网方法重采样生成校正后图像。

K9的操作流程

K9的操作流程

5.1 客户端配置客户端配置是MapGIS K9应用的基础环节,包括客户端各种文件目录设置,客户端各项性能参数设置,及MapGIS数据源设置,这些配置是能正确高效运行MapGIS K9的必要条件。

两种方式可以运行配置工具:1.启动“开始”菜单中“程序”下“MapGIS K9企业版”组里的“客户端环境配置”(图5-1)。

2.启动“开始”菜单中“程序”下“MapGIS K9”组里的“GDB企业管理器”,在MapGIS Catalog中GDBConnection节点上右键,在弹出菜单中单击配置MapGIS数据源选项(图5-2)。

目录设置1 单击工作目录按钮,设置MapGIS K9的工作目录。

工作目录是存放MapGIS K9应用程序的位置,其中也包括应用程序依赖的动态库以及各种系统配置文件。

2 单击矢量字库按钮,设置矢量字库目录。

矢量字库目录是存放MapGIS K9矢量字库的位置。

3 单击系统库按钮,设置系统库目录。

系统库目录是存放MapGIS K9系统库的位置。

4 单击系统临时目录按钮,设置系统临时目录。

临时目录通常是存放MapGISK9在运行过程中产生的临时文件的位置。

配置信息设置1 选中“地理数据库可用内存页数”行,在对话框下部分显示参数的详细信息。

2 双击后边参数值下的编辑框,输入要设置的参数值。

3 点击其他位置确定修改完成。

4 类似的操作设置是否缓冲图形信息。

缺省为是(缓冲)。

如图5-4所示:.本地数据源MapGISLocal是系统固定数据源,用于和基于文件的本地地理数据库建立连接,该数据源不可更改或删除。

2.点击添加可以添加MapGIS数据源(如图5-5),如ODBC数据源、Web Service数据源、Windows服务数据源、Oracle数据源、Sql Server数据源等。

下面以创建Oracle数据源为例,简单说明添加Oracle数据源的过程。

如何添加Oracle网络服务名的详细过程参见《企业管理器》一章的“地理数据库管理”相关内容。

Mapgis校正及格式转换

Mapgis校正及格式转换
7)退出投影变换系统
2、误差校正 1)采集实际控制点 在 MapGis 误差校正系统中装入已经矢量化但未进行坐标校准的 点、线、面文件(包括装入预先采集的校正网格线如上图)
① 实用服务→误差校正→文件→打开文件→选定要装入文件→ 确定。
②设置控制点参数: 控制点→设置控制点参数→采集数据类型:实际值 此时是采集未配准图控制点的实际值
2)以原图内图廓左下角 X 及 Y 值作为起始公里值,以内图廓右 上角 X 及 Y 坐标值作为结束公里值,单位为公里。
如上图所示,原图左下角 X 及 Y 坐标值为: X=543.5; Y=3410.5; 原图右上角 X 及 Y 坐标值为: X=545.5; Y=3412.5;
3)“坐标系”选“国家坐标系”,“矩形分幅方法”选“任意公里 矩形分幅

基点可以确定为图框内方格网中任何一点,一旦
确定不能更改基点位置,为了方便记忆一般基点坐标
可设为0,0。

AutoCAD图件转入MapGis后的坐标为相对坐标,需 要在MapGis中通过误差校正或其它有效方法将所有图 层坐标转换为绝对坐标。

“复位窗口”后,即可显示转入的“图框”。
关闭“文件转换”窗口,按提示保存为MapGis所 需的点wt、线wl文件,根据所转入的图层名称进行命 名。
其它各图层转入方法类似。
第三步:输入编辑 将所有转入到MapGis图层的点、线文件添加到一个
MapGis工程中,分别对字体、线型、粗细、颜色等图层 参数进行修改。修改时MapGis的系统库要用省级项目组 提供的统一系统库和图例板。
1、每一张图纸必须作为一个单独的文件,不能有 其它不相关的内容;
2、AutoCAD图件中的图层划分要清晰,不同性质的 要素放在不同的图层中。图层划分的原则可以参照建库 要求中对图层划分的规定。如果在AutoCAD中的分层能 满足建库要求,转入到MapGis则不需要再分层;

mapgis误差校正步骤

mapgis误差校正步骤

1、将要校正的图件图幅四个角的坐标网格标红,并在excell中依次记录下四个
拐点的坐标;
2、在Section中新建文件,“1辅助工具”→“表格数据投影”→“全部数据投
影”,将四个拐点投影到新建文件中,子图号设为40,大小默认,然后保存点文件;
打开mapgis中误差校正,打开要配准图件的线文件,“控制点”→设置控制点参数(实际值)→选择采集文件→添加控制点,依次添加控制点时要与excell中点的顺序一致,添加完四个控制点后直接关闭;
3、打开步骤2中保存的点文件,“控制点”→设置控制点参数(理论值)→选择
采集文件→添加控制点,依次添加控制点时要与步骤3中的控制点相对应;
4、添加完后点击“数据校正”→“成批文件校正”→“文件/目录”→打开要校正
图件的所有文件(点、线、区)→开始校正→确定。

利用MAPGIS进行投影、校正教程

利用MAPGIS进行投影、校正教程

利用MAPGIS进行误差校正和投影变换相关知识简介一、误差校正子系统功能概述机助制图是用计算机来实现制图,将普通图纸上的图件,转化为计算机可识别处理的图形文件。

现代计算机技术和自动控制技术的发展,使机助制图技术发展很快。

机助制图主要可分为编辑准备阶段、数字化阶段、计算机编辑处理和分析实用阶段、图形输出阶段等。

在各个阶段中,图形数据始终是机助制图数据处理的对象,它用来描述来自现实世界的目标,具有定位、定性、时间和空间关系(包含、联结、邻接)的特征。

其中定位是指在一个已知的坐标系里,空间实体都具有唯一的空间位置。

但在图件数字化输入的过程中,通常由于操作误差,数字化设备精度、图纸变形等因素,使输入后的图形与实际图形所在的位置往往有偏差,即存在误差。

个别图元经编辑、修改后,虽可满足精度,但有些图元,由于位置发生偏移,虽经编辑,很难达到实际要求的精度,此时,说明图形经扫描输入或数字化输入后,存在着变形或畸变。

出现变形的图形,必须经过误差校正,清除输入图形的变形,才能使之满足实际要求。

图形数据误差可分为源误差、处理误差和应用误差3种类型。

源误差是指数据采集和录入过程中产生的误差,如制图过程中展绘控制点、编绘或清绘地图、制图综合、制印和套色等引入的误差,数字化过程中因纸张变形、变换比例尺、数字化仪的精度(定点误差、重复误差和分辨率)、操作员的技能和采样点的密度等引起的误差。

处理误差是指数据录入后进行数据处理过程中产生的误差,包括几何变换、数据编辑、图形化简、数据格式转换、计算机截断误差等。

应用误差是指空间数据被使用过程中出现的误差。

其中数据处理误差远远小于数据源的误差,应用误差不属于数据本身的误差,因此误差校正主要是来校正数据源误差。

这些误差的性质有系统误差、偶然误差和粗差。

由于各种误差的存在,使地图各要素的数字化数据转换成图形时不能套合,使不同时间数字化的成果不能精确联结,使相邻图幅不能拼接。

所以数字化的地图数据必须经过编辑处理和数据校正,消除输入图形的变形,才能使之满足实际要求,进行应用或入库。

标准分幅图影像文件校正

标准分幅图影像文件校正

标准分幅图影像文件校正一、先将影像文件“*.TIIF”转换为MAPGIS中的“*.MSI”文件。

具体步骤如下:第一步:打开“MAPGIS→图像处理→图像分析”。

第二步:单击“文件→数据输入”。

第三步:在弹出的“数据转换”对话框中单击“转换数据类型”右边的下拉箭头,在出现的文件类型中选择“TIF文件()*.tif”,最后点击“添加文件”按钮。

如果出现以下两种警告对话框,可不理会,点击“确定”即可。

二、将“*.MSI”文件进行校正。

具体步骤如下:第一步:打开MAPGIS→图像处理→图像分析。

第二步:单击“文件”→打开影像。

装入MSI影像文件。

第三步:单击“镶嵌融合”→DRG生产→图幅生成控制点。

第四步:点击“输入图幅信息”。

第五步:将所打开的影像文件图幅号输入“图幅号”栏中,然后点击“确定”。

第六步:在随后的“图幅生成控制点”对话框中按“左上角、右下角、左下角、右上角(内图框)”的次序在影像文件中用鼠标左键单击相应位置。

最后点击“生成GCP”。

第七步:在弹出的“是否删除原有控制点”对话框中单击“确定”按钮。

第八步:单击“镶嵌融合”→DRG生产→顺序修改控制点。

第九步:在影像文件区弹出的放大图框中鼠标左键依次校正位置,并按空格确定,进入下一位置。

(控制点为经纬网的交叉点)第十步:顺序修改控制点结束后,单击“镶嵌融合”→DRG生产→逐格网校正。

第十一步:在弹出的“另存为”对话框中键入文件名,并单出“保存”按钮。

在弹出的对话框中点击“确定”按钮。

第十二步:对已经校正好的影像文件进行裁减。

辅助工具→标准图幅裁减影像第十三步:对已经校正好的影像文件进行裁减。

在对话框中输入图幅号,单击确定。

换名保存。

MapGIS教程 29、MAPGISK9标准分幅影像校正操作流程

MapGIS教程 29、MAPGISK9标准分幅影像校正操作流程

MAPGISK9标准分幅影像校正操作流程一般情况下,通过扫描的纸张的地形图,是没有坐标信息的,需要通过配准进行位置校正。

下面以一张标准分幅的地形图为例,简述MAPGISK9标准分幅影像校正操作流程。

一、启动MapgisK9地图编辑器。

二、添加影像数据1. 将校正标准比例尺地形图数据导入到GDB企业管理器。

2.将导入栅格数据集中地形图添加到地图文档,设为“当前编辑”状态。

三、启动栅格校正单击“栅格校正视图”标签,切换至“栅格校正视图”。

在添加的“栅格几何校正工具”单击“开始栅格校正”。

设为“当前编辑”状态的图像会添加到栅格校正视图显示。

四、图幅生成控制点单击“图幅生成控制点”按钮,在打开的对话框中单击“输入图幅信息”,输入“图幅号”并设置其他参数,然后单击“确定”并依次单击“左上角”、“右下角”等,同时鼠标单击图幅相应内图廓角点,以定位原始图像。

完成后单击“生成GCP点”,图幅内自动生成校正用地面控制点。

注:图幅号格式输入规范,以1:1万比例尺地形图为例,为H-50-8-(44)或H50G006060;“格网间距”用于确定生成GCP点在内图幅范围内的间距,建议与地形图公里格网间距保持一致,以便定位控制点;是否“采用大地坐标”,表示生成的GCP点的参照点坐标是否带有图幅比例尺(即按照图幅比例尺换算为图上坐标)。

五、顺序修改控制点自动生成的GCP点与图幅实际网线交点可能有偏差,可通过“顺序修改控制点”依次调整位置,方法为:单击“顺序修改控制点”,系统默认从第一个控制点开始,在栅格校正视图中开小窗口放大控制点位置,鼠标单击调整控制点(显示为“+”符号)位置,调整好按下键盘空格键,自动跳到下一控制点,依次处理。

注:可在小窗口外单击鼠标右键中止控制点修改。

六、逐格网校正经过“顺序修改控制点”,可选择“生成图幅质量文件”,在相应误差范围可以校正情况下单击“逐格网校正”,另存校正后图像。

将保存的影像添加到地图文档中,可以对位置校正好的地形图进行查看。

MapGIS K9栅格校正

MapGIS K9栅格校正

栅格影像数据校正
在mapgis k9栅格校正过程中几个关键步骤提醒:
1.打开待校正文件和参照文件如,左-待校正.msi 和右-参照.msi
2.切换到栅格校正视图,点击工具栏-开始栅格校正按钮
3.添加参考图层管理,如添加右-参照.msi 为参照图层
4.删除原有控制点,避免影响待校正数据
5.添加控制点建议控制点个数大于等于4 小于10 即可(按空格键确认控制点)
6.点击“校正预览”确认大致校正效果,如果不符,可调整单个控制点
7.点击“几何校正”,保存校正后文件
8.点击工具栏“结束栅格校正”
9.然后同时加载“左-待校正.msi 和右-参照.msi”
查阅校正效果。

-----------------------------------------------------------------
在课堂操作中,未进行“校正预览”,故点击“几何校正”无反应。

看来mapgis 在检查严谨的同时,还需要提升一下操作灵活性。

MapGIS K9 栅格校正

MapGIS K9 栅格校正

非标准分幅影像校正
Step1:右键单击新地图,添加影像至地图编辑器
非标准分幅影像校正
第一次添加影像数据的时候需要建立金字塔文件,点击确定,然后把影像处于当前编辑状态。
非标准分幅影像校正
Step2:切换至栅格校正视图,然后点击“ ”,开始栅格校正
非标准分幅影像校正
Step3:点击“ ”,添加参考图层
Step8:点击“
”结束栅格影像校正,选择是否保存控制点文件,切回地图视图,移除原
来影像,添加校正后的影像,验证校正后数据是否正确。
【让人人享有地理信息服务】
集团网站:
全国服务热线: 400-880-9970
非标准分幅影像校正
Step4:点击“ ”清除所有控制点
非标准分幅影像校正
Step5:点击“ ”添加控制点(至少添加四组控制点),分别依次单击左边影像内一点和右
边线文件中相应的点,分别都用空格键确认输入
非标准分幅影像校正
Step6:点击“ ”进行校正预览
非标准分幅影像校正
Step7:点击“ ”,选择几何校正
的影像,添加校正后的影像,验证校正结果。
非标准分幅影像校正
方法:1、利用参照文件进行校正。(适用于无坐标标注的影像)
参照文件:矢量文件、含有坐标信息的影像等;
2、直接手动加控制点方式。(适用于有详细坐标注记的影像)
这里先以比例尺是1:1000的标准图框作为参照文件,对无坐标注记的非标准分幅影像进行栅格 校正。
标准分幅影像校正
第一次添加影像数据的时候需要建立金字塔文件,点击确定,然后把影像处于当前编辑状态 。
标准分幅影像校正
Step2:读取标准栅格地图图面信息
标准图幅号及图幅名称

mapgis影像文件校正

mapgis影像文件校正

影像文件的校正在交互式矢量化的过程中,经常需要影像文件(由TIF或JPG文件转化得到的MSI文件)作为矢量化的底图;在误差校正中,也需要经过校正的影像文件作为采集理论值的参照文件。

影像文件在MAPGIS制图中作用很大,因此本章将讨论TIF图像文件转换MSI影像文件操作流程、MSI影像文件的校正方法等。

通过本章的学习,完成和掌握以下两个方面的内容:1、掌握TIF图像文件转换MSI影像文件操作流程。

2、掌握MSI影像文件的校正方法。

一.TIF图像文件转换MSI影像文件操作流程1、打开MAPGIS6.7→图像处理→图像分析,如1。

图1MAPGIS主界面2、在弹出的图像分析子系统中(图2),单击“文件”→“输入数据”。

图2图像分析子系统3、在弹出的“数据转换”对话框中(图3)单击“转换数据类型”右边的下拉箭头,在出现的文件类型中选择“TIF文件(*.tif)”,最后点击“添加文件”按钮。

图3数据转换对话框4、在出现的“打开”对话框中选择自己需要转换成MSI影像文件的文件。

然后单击“打开”按钮,一个TIF文件就加入到“转换文件列表”中(图4)。

如果整个目录中的所有TIF文件都需要转换成MSI文件,可以选择“添加目录”按钮,在弹出的对话框中选择目录,然后单击“确定”按钮。

图4转换文件列表对话框5、在需要转换成MSI影像文件的全部TIF文件填加完毕后,单击“转换”按钮。

6、如果出现图5所示的警告对话框,可不理会,点击“确定”即可,然后出现转换过程对话框(图6)。

转换完成后,出现操作完成对话框(图7),点击确定即可。

图5警告对话框图6转换过程图7转换完成对话框7、在“转换文件列表”中的“状态”栏中如果看到被转换的文件均显示为“成功”,代表本次转换成功结束。

单击“关闭”按钮,结束TIF图像文件转换MSI影像文件的操作。

二.MSI影像文件的校正1、在图像分析子系统中(图8),单击“文件”→“打开影像”。

装入MSI影像文件(图9)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

MAPGISK9标准分幅影像校正操作流程
一般情况下,通过扫描的纸张的地形图,是没有坐标信息的,需要通过配准进行位置校正。

下面以一张标准分幅的地形图为例,简述MAPGISK9标准分幅影像校正操作流程。

一、启动MapgisK9地图编辑器。

二、添加影像数据
1. 将校正标准比例尺地形图数据导入到GDB企业管理器。

2.将导入栅格数据集中地形图添加到地图文档,设为“当前编辑”状态。

三、启动栅格校正
单击“栅格校正视图”标签,切换至“栅格校正视图”。

在添加的“栅格几何校正工具”单击“开始栅格校正”。

设为“当前编辑”状态的图像会添加到栅格校正视图显示。

四、图幅生成控制点
单击“图幅生成控制点”按钮,在打开的对话框中单击“输入图幅信息”,输入“图幅号”并设置其他参数,然后单击“确定”并依次单击“左上角”、“右下角”等,同时鼠标单击图幅相应内图廓角点,以定位原始图像。

完成后单击“生成GCP点”,图幅内自动生成校正用地面控制点。

注:图幅号格式输入规范,以1:1万比例尺地形图为例,为H-50-8-(44)或H50G006060;“格网间距”用于确定生成GCP点在内图幅范围内的间距,建议与地形图公里格网间距保持一致,以便定位控制点;是否“采用大地坐标”,表示生成的GCP点的参照点坐标是否带有图幅比例尺(即按照图幅比例尺换算为图上坐标)。

五、顺序修改控制点
自动生成的GCP点与图幅实际网线交点可能有偏差,可通过“顺序修改控制点”依次调整位置,方法为:单击“顺序修改控制点”,系统默认从第一个控制点开始,在栅格校正视图中开小窗口放大控制点位置,鼠标单击调整控制点(显示为“+”符号)位置,调整好按下键盘空格键,自动跳到下一控制点,依次处理。

注:可在小窗口外单击鼠标右键中止控制点修改。

六、逐格网校正
经过“顺序修改控制点”,可选择“生成图幅质量文件”,在相应误差范围可以校正情况下单击“逐格网校正”,另存校正后图像。

将保存的影像添加到地图文档中,可以对位置校正好的地形图进行查看。

相关文档
最新文档
