流体流动习题答案
化工原理第1章流体流动习题及答案
一、单选题1．单位体积流体所具有的（）称为流体的密度。
AA 质量；B 粘度；C 位能；D 动能。
2．单位体积流体所具有的质量称为流体的（）。
AA 密度；B 粘度；C 位能；D 动能。
3．层流与湍流的本质区别是（）。
DA 湍流流速＞层流流速；B 流道截面大的为湍流，截面小的为层流；C 层流的雷诺数＜湍流的雷诺数；D 层流无径向脉动，而湍流有径向脉动。
4．气体是（）的流体。
BA 可移动；B 可压缩；C 可流动；D 可测量。
5．在静止的流体内，单位面积上所受的压力称为流体的（）。
CA 绝对压力；B 表压力；C 静压力；D 真空度。
6．以绝对零压作起点计算的压力，称为（）。
AA 绝对压力；B 表压力；C 静压力；D 真空度。
7．当被测流体的（）大于外界大气压力时，所用的测压仪表称为压力表。
DA 真空度；B 表压力；C 相对压力；D 绝对压力。
8．当被测流体的绝对压力（）外界大气压力时，所用的测压仪表称为压力表。
AA 大于；B 小于；C 等于；D 近似于。
9．（）上的读数表示被测流体的绝对压力比大气压力高出的数值，称为表压力。
AA 压力表；B 真空表；C 高度表；D 速度表。
10．被测流体的（）小于外界大气压力时，所用测压仪表称为真空表。
DA 大气压；B 表压力；C 相对压力；D 绝对压力。
11. 流体在园管内流动时，管中心流速最大，若为湍流时，平均流速与管中心的最大流速的关系为（）。
BA. Um＝1/2Umax；B. Um＝；C. Um＝3/2Umax。
12. 从流体静力学基本方程了解到U型管压力计测量其压强差是( )。
AA. 与指示液密度、液面高度有关，与U形管粗细无关；B. 与指示液密度、液面高度无关，与U形管粗细有关；C. 与指示液密度、液面高度无关，与U形管粗细无关。
13.层流底层越薄( )。
CA. 近壁面速度梯度越小；B. 流动阻力越小；C. 流动阻力越大；D. 流体湍动程度越小。
化工原理第1章流体流动习题与答案
一、单选题1．单位体积流体所具有的（）称为流体的密度。
AA 质量；B 粘度；C 位能；D 动能。
2．单位体积流体所具有的质量称为流体的（）。
AA 密度；B 粘度；C 位能；D 动能。
3．层流与湍流的本质区别是（）。
DA 湍流流速＞层流流速；B 流道截面大的为湍流，截面小的为层流；C 层流的雷诺数＜湍流的雷诺数；D 层流无径向脉动，而湍流有径向脉动。
4．气体是（）的流体。
BA 可移动；B 可压缩；C 可流动；D 可测量。
5．在静止的流体内，单位面积上所受的压力称为流体的（）。
CA 绝对压力；B 表压力；C 静压力；D 真空度。
6．以绝对零压作起点计算的压力，称为（）。
AA 绝对压力；B 表压力；C 静压力；D 真空度。
7．当被测流体的（）大于外界大气压力时，所用的测压仪表称为压力表。
DA 真空度；B 表压力；C 相对压力；D 绝对压力。
8．当被测流体的绝对压力（）外界大气压力时，所用的测压仪表称为压力表。
AA 大于；B 小于；C 等于；D 近似于。
9．（）上的读数表示被测流体的绝对压力比大气压力高出的数值，称为表压力。
AA 压力表；B 真空表；C 高度表；D 速度表。
10．被测流体的（）小于外界大气压力时，所用测压仪表称为真空表。
DA 大气压；B 表压力；C 相对压力；D 绝对压力。
11. 流体在园管内流动时，管中心流速最大，若为湍流时，平均流速与管中心的最大流速的关系为（）。
BA. Um＝1/2Umax；B. Um＝0.8Umax；C. Um＝3/2Umax。
12. 从流体静力学基本方程了解到U型管压力计测量其压强差是( )。
AA. 与指示液密度、液面高度有关，与U形管粗细无关；B. 与指示液密度、液面高度无关，与U形管粗细有关；C. 与指示液密度、液面高度无关，与U形管粗细无关。
13.层流底层越薄( )。
CA. 近壁面速度梯度越小；B. 流动阻力越小；C. 流动阻力越大；D. 流体湍动程度越小。

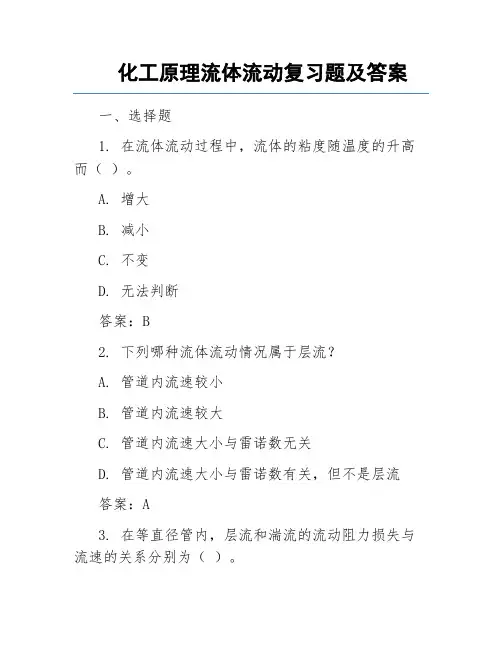

化工原理流体流动复习题及答案
化工原理流体流动复习题及答案一、选择题1. 在流体流动过程中，流体的粘度随温度的升高而（）。
A. 增大B. 减小C. 不变D. 无法判断答案：B2. 下列哪种流体流动情况属于层流？A. 管道内流速较小B. 管道内流速较大C. 管道内流速大小与雷诺数无关D. 管道内流速大小与雷诺数有关，但不是层流答案：A3. 在等直径管内，层流和湍流的流动阻力损失与流速的关系分别为（）。
A. 正比、正比B. 正比、平方C. 平方、正比D. 平方、平方答案：B4. 下列哪种情况属于不可压缩流体？A. 水在管道中流动B. 空气在管道中流动C. 液态金属在管道中流动D. 气体在管道中流动答案：A5. 流体在管道中流动时，下列哪个因素对流动阻力影响最大？A. 管道长度B. 管道直径C. 流体粘度D. 流体密度答案：B二、填空题6. 流体的粘度是指流体在流动过程中，流体层之间因相对运动而产生的内摩擦力与流体层的面积和流速梯度的比值。
粘度的单位是________。
答案：Pa·s7. 流体流动过程中，流体的流动状态可分为________和________两种。
答案：层流、湍流8. 雷诺数是描述流体流动状态的参数，其计算公式为________。
答案：Re = ρvd/μ9. 流体在管道中流动时，流动阻力损失主要包括________和________两部分。
答案：摩擦阻力损失、局部阻力损失10. 流体力学基本方程包括________、________和________。
答案：连续性方程、伯努利方程、动量方程三、判断题11. 流体的粘度随温度的升高而增大。
（）答案：错误12. 层流的流动阻力损失与流速的平方成正比。
（）答案：错误13. 流体在管道中流动时，雷诺数越大，流动状态越接近层流。
（）答案：错误14. 流体的密度随温度的升高而增大。
（）答案：错误15. 流体力学基本方程适用于可压缩流体。
（）答案：错误四、简答题16. 简述层流和湍流的区别。
流体流动习题及答案
流体流动习题及答案【篇一：流体流动习题解答】解：真空度＝大气压－绝压3 p绝压?p a?p?(98.7?13.?3)p10atm真空度表压＝－真空度＝-13.3?103pa2. 在本题附图所示的贮油罐中盛有密度为960 kg/m3的油品，油面高于罐底解：设通过圆孔中心的水平液面生的静压强为p，则p罐内液体作用于孔盖上的平均压强：960?9.81?(9.?6 p??g?z?0.?8)p8a2) (表压作用在孔盖外侧的是大气压pa，故孔盖内外所受的压强差为?p?82874pa 作用在孔盖上的净压力为：p??p?d2?82575?(?0.762)?3.76?104n 44?每个螺钉能承受的最大力为：f钉?32.2?361??4?230.?014?4.n9 610螺钉的个数为3.76?104/4.96?103?7.58 个所需的螺钉数量最少为8个3. 某流化床反应器上装有两个u管压差计，如本题附图所示。
测得r1=400 mm，r2=50 mm，指示液为水银。
为防止水银蒸气向空间扩散，于右侧的u管与大气连通的玻璃管内灌入一段水，其高度r3=50 mm，试求a、b两处的表压强。
解：u管压差计连接管中是气体。
若以?g,?h2o,?hg分别表示气体、水与水银的密度，因为?g??hg，故由气柱高度所产生的压强差可以忽略。
由此可以认为pa?pc，c pb?pd。
由静力学基本方程式知：pa?pc??h2ogr3??hggr2?9.8?10?.05 ?10001?3600?9 .d?7161pa(表压)pb?pd?pa??hg1gr?7161?1360?09.?81?0.44 05?6.pa104. 本题附图为远距离制量控制装臵，用以测定分相槽内煤油和水的两相界面位臵。
已知两吹气管出口的距离h=1 m，u管压差计的指示液为水银，煤油的密度为820 kg/m3。
试求当压差计读数r=68 m 时，相界面与油层的吹气管出口距离h。
流体流动习题解答
习题解答1-41一敞口贮槽中装有油（密度为917kg/m 3）和水，液体总深度为3.66m ，其中油深为3m 。
试计算油水分界处及贮槽底面的压力，分别用绝压和表压表示。
（当地大气压为）解：油水分界处：表压：kPa gh p 0.27381.9917111=⨯⨯==ρ 绝压：kPa p 12810013.1107.2541=⨯+⨯= 贮槽底面的压力：表压：kPa gh p p 5.3366.081.91000107.242212=⨯⨯+⨯=+=ρ 绝压：kPa p 13510013.110347.3542=⨯+⨯=1-42用U 形压力计测量容器内液面上方的压力，指示液为水银。
已知该液体密度为900kg/m 3，h 1=0.3m ，h 2=0.4m ，R=0.4m 。
试求： （1）容器内的表压；（2）若容器内的表压增大一倍，压力计的读数R ‘。
解：（1）如图，1-2为等压面。
)(211h h g p p ++=ρ gR p p a 02ρ+= gR p h h g p a 021)(ρρ+=++ 则容器内表压：kPa h h g gR p p a 2.4781.97.090081.94.013600)(210=⨯⨯-⨯⨯=+-=-ρρ（2）当容器内的表压增大一倍时，此时2'2'2RR h h -+= )2()('21'02'1'0'RR h h g gR h h g gR p -++-=+-=ρρρρ表整理得 2/)2/(021'g g R h h g p R ρρρ--++=‘表m 77.02/81.990081.913600)2/4.07.0(81.9900102.4723=⨯-⨯-⨯⨯+⨯⨯=1-43如图所示，用复式压差计测量某蒸汽锅炉液面上方的压力，指示液为水银，两U 形压差计间充满水。
相对于某一基准面，各指示液界面高度分别为z 0=2.0m, z 2=0.7m, z 4=1.8m, z 6=0.6m, z 7=2.4m 。
流体流动习题及答案
流体流动习题及答案Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一、单选题1．单位体积流体所具有的（）称为流体的密度。
AA 质量；B 粘度；C 位能；D 动能。
2．单位体积流体所具有的质量称为流体的（）。
AA 密度；B 粘度；C 位能；D 动能。
3．层流与湍流的本质区别是（）。
DA 湍流流速＞层流流速；B 流道截面大的为湍流，截面小的为层流；C 层流的雷诺数＜湍流的雷诺数；D 层流无径向脉动，而湍流有径向脉动。
4．气体是（）的流体。
BA 可移动；B 可压缩；C 可流动；D 可测量。
5．在静止的流体内，单位面积上所受的压力称为流体的（）。
CA 绝对压力；B 表压力；C 静压力；D 真空度。
6．以绝对零压作起点计算的压力，称为（）。
AA 绝对压力；B 表压力；C 静压力；D 真空度。
7．当被测流体的（）大于外界大气压力时，所用的测压仪表称为压力表。
DA 真空度；B 表压力；C 相对压力；D 绝对压力。
8．当被测流体的绝对压力（）外界大气压力时，所用的测压仪表称为压力表。
AA 大于；B 小于；C 等于；D 近似于。
9．（）上的读数表示被测流体的绝对压力比大气压力高出的数值，称为表压力。
AA 压力表；B 真空表；C 高度表；D 速度表。
10．被测流体的（）小于外界大气压力时，所用测压仪表称为真空表。
DA 大气压；B 表压力；C 相对压力；D 绝对压力。
11. 流体在园管内流动时，管中心流速最大，若为湍流时，平均流速与管中心的最大流速的关系为（）。
BA. Um＝1/2Umax；B. Um＝；C. Um＝3/2Umax。
12. 从流体静力学基本方程了解到U型管压力计测量其压强差是( )。
AA. 与指示液密度、液面高度有关，与U形管粗细无关；B. 与指示液密度、液面高度无关，与U形管粗细有关；C. 与指示液密度、液面高度无关，与U形管粗细无关。
新版化工原理习题答案(01)第一章 流体流动
第一章 流体流动流体的重要性质1．某气柜的容积为6 000 m 3，若气柜内的表压力为 kPa ，温度为40 ℃。
已知各组分气体的体积分数为：H 2 40%、 N 2 20%、CO 32%、CO 2 7%、CH 4 1%，大气压力为 kPa ，试计算气柜满载时各组分的质量。
解：气柜满载时各气体的总摩尔数()mol 4.246245mol 313314.860000.10005.53.101t =⨯⨯⨯+==RT pV n 各组分的质量：kg 197kg 24.246245%40%4022H t H =⨯⨯=⨯=M n m kg 97.1378kg 284.246245%20%2022N t N =⨯⨯=⨯=M n mkg 36.2206kg 284.246245%32%32CO t CO =⨯⨯=⨯=M n m kg 44.758kg 444.246245%7%722CO t CO =⨯⨯=⨯=M n m kg 4.39kg 164.246245%1%144CH t CH =⨯⨯=⨯=M n m2．若将密度为830 kg/ m 3的油与密度为710 kg/ m 3的油各60 kg 混在一起，试求混合油的密度。
设混合油为理想溶液。
解： ()kg 120kg 606021t =+=+=m m m331221121t m 157.0m 7106083060=⎪⎪⎭⎫ ⎝⎛+=+=+=ρρm m V V V 33t t m m kg 33.764m kg 157.0120===V m ρ 流体静力学3．已知甲地区的平均大气压力为 kPa ，乙地区的平均大气压力为 kPa ，在甲地区的某真空设备上装有一个真空表，其读数为20 kPa 。
若改在乙地区操作，真空表的读数为多少才能维持该设备的的绝对压力与甲地区操作时相同 解：（1）设备内绝对压力绝压=大气压-真空度= ()kPa 3.65Pa 1020103.8533=⨯-⨯ （2）真空表读数真空度=大气压-绝压=()kPa 03.36Pa 103.651033.10133=⨯-⨯4．某储油罐中盛有密度为960 kg/m 3的重油（如附图所示），油面最高时离罐底9.5 m ，油面上方与大气相通。
化工原理课后习题答案第一章流体流动答案
第一章 流体流动习题解答1.解：（1） 1atm= Pa=760 mmHg真空度=大气压力—绝对压力，表压=绝对压力—大气压力 所以出口压差为p =461097.8)10082.0(10132576.00⨯=⨯--⨯N/m 2（2）由真空度、表压、大气压、绝对压之间的关系可知，进出口压差与当地大气压无关，所以出口压力仍为41097.8⨯Pa 2.解： T=470+273=703K ，p=2200kPa混合气体的摩尔质量Mm=28×0.77+32×0.065+28×0.038+44×0.071+18×0.056=28.84 g/mol混合气体在该条件下的密度为：ρm=ρm0×T0T×pp0=28.8422.4××.3=10.858 kg/m33.解：由题意，设高度为H 处的大气压为p ，根据流体静力学基本方程，得 dp=-ρgdH大气的密度根据气体状态方程，得 ρ=pMRT根据题意得，温度随海拔的变化关系为 T=293.15+4.81000H代入上式得ρ=pMR （293.15-4.8×10-3H ）=-dpgdh移项整理得dpp=-MgdHR293.15-4.8×10-3H对以上等式两边积分， pdpp=-0HMgdHR293.15-4.8×10-3H所以大气压与海拔高度的关系式为 lnp=7.13×ln293.15-4.8×10-3H293.15即：lnp=7.13×ln1-1.637×10-5H+11.526（2）已知地平面处的压力为 Pa ，则高山顶处的压力为 p 山顶=×=45431 Pa将p 山顶代入上式ln 45431=7.13×ln1-1.637×10-5H+11.526 解得H =6500 m ，所以此山海拔为6500 m 。
化工原理--流体流动-习题及答案
一、单选题1．单位体积流体所具有的（）称为流体的密度。
AA质量；B粘度；C位能；D动能。
2．单位体积流体所具有的质量称为流体的（）。
AA密度；B粘度；C位能；D动能。
3．层流与湍流的本质区别是（）。
DA湍流流速〉层流流速；B流道截面大的为湍流，截面小的为层流;C层流的雷诺数（湍流的雷诺数；D层流无径向脉动，而湍流有径向脉动。
4．气体是（）的流体。
BA可移动；B可压缩；C可流动；D可测量。
5．在静止的流体内，单位面积上所受的压力称为流体的（）。
C A绝对压力；B表压力；C静压力；D真空度。
6．以绝对零压作起点计算的压力，称为（）。
AA绝对压力；B表压力；C静压力；D真空度。
7．当被测流体的（）大于外界大气压力时，所用的测压仪表称为压力表。
DA真空度；B表压力；C相对压力；D绝对压力。
8．当被测流体的绝对压力（）外界大气压力时，所用的测压仪表称为压力表。
AA大于；B小于；C等于；D近似于。
9．（）上的读数表示被测流体的绝对压力比大气压力高出的数值，称为表压力。
AA压力表；B真空表；C高度表；D速度表。
10．被测流体的（）小于外界大气压力时，所用测压仪表称为真空表。
D A大气压；B表压力；C相对压力；D绝对压力。
11.流体在园管内流动时，管中心流速最大，若为湍流时，平均流速与管中心的最大流速的关系为（）。
BA. Um= 1/2Umax；B. Um=0.8Umax；C. Um=3/2Umax。
12.从流体静力学基本方程了解到U型管压力计测量其压强差是（）。
AA.与指示液密度、液面高度有关，与U形管粗细无关B.与指示液密度、液面高度无关，与U形管粗细有关；C.与指示液密度、液面高度无关，与U形管粗细无关。
13.层流底层越薄（）。
CA.近壁面速度梯度越小；B.流动阻力越小；C.流动阻力越大；D.流体湍动程度越小。
14.双液体U形差压计要求指示液的密度差（） CA.大；B.中等；C.小；D.越大越好。
15.转子流量计的主要特点是（）。
(01)第一章 流体流动1化工原理答案
第一章 流体流动流体的重要性质1．某气柜的容积为6 000 m 3，若气柜内的表压力为5.5 kPa ，温度为40 ℃。
已知各组分气体的体积分数为：H 2 40%、 N 2 20%、CO 32%、CO 2 7%、C H 4 1%，大气压力为 101.3 kPa ，试计算气柜满载时各组分的质量。
解：气柜满载时各气体的总摩尔数()mol 4.246245mol 313314.860000.10005.53.101t =⨯⨯⨯+==RT pV n 各组分的质量：kg 197kg 24.246245%40%4022H t H =⨯⨯=⨯=M n m kg 97.1378kg 284.246245%20%2022N t N =⨯⨯=⨯=M n mkg 36.2206kg 284.246245%32%32CO t CO =⨯⨯=⨯=M n m kg 44.758kg 444.246245%7%722CO t CO =⨯⨯=⨯=M n m kg 4.39kg 164.246245%1%144CH t CH =⨯⨯=⨯=M n m2．若将密度为830 kg/ m 3的油与密度为710 kg/ m 3的油各60 kg 混在一起，试求混合油的密度。
设混合油为理想溶液。
解： ()kg 120kg 606021t =+=+=m m m331221121t m 157.0m 7106083060=⎪⎪⎭⎫ ⎝⎛+=+=+=ρρm m V V V 33t t m m kg 33.764m kg 157.0120===V m ρ 流体静力学3．已知甲地区的平均大气压力为85.3 kPa ，乙地区的平均大气压力为101.33 kPa ，在甲地区的某真空设备上装有一个真空表，其读数为20 kPa 。
若改在乙地区操作，真空表的读数为多少才能维持该设备的的绝对压力与甲地区操作时相同？ 解：（1）设备内绝对压力 绝压=大气压-真空度= ()kPa 3.65Pa 1020103.8533=⨯-⨯ （2）真空表读数真空度=大气压-绝压=()kPa 03.36Pa 103.651033.10133=⨯-⨯4．某储油罐中盛有密度为960 kg/m 3的重油（如附图所示），油面最高时离罐底9.5 m ，油面上方与大气相通。
“化学工程基础”第2章 流体流动 复习题答案
“化学工程基础”第2章流体流动复习题及参考答案一、填空题：1. 雷诺准数的表达式为________________。
当密度ρ＝1000kg/m3,粘度μ=1厘泊的水,在内径为d=100mm,以流速为1m/s在管中流动时,其雷诺准数等于__________,其流动类型为______.（Re=dｕρ/μ ; 105；湍流）2. 某流体在圆管中呈层流流动,今用皮托管测得管中心的最大流速为2m/s,此时管内的平均流速为_________.（1m/s）3. 测量流体流量的流量计主要有如下四种: __ ___,______,____ , _______,测量管内流体点的速度,则用____. (转子流量计;孔板流量计;丘里流量计;湿式气体流量计;皮托管)4. 测量流体压强的仪器主要有如下两种: ______,_____.( U管压差计;弹簧压力计)5. 管出口的局部阻力系数等于________,管入口的局部阻力系数等于______.( 1.0; 0.5)6. 流体在园直管内流动，当Re≥4000时的流型称为＿＿＿，其平均速度与最大流速的关系为＿＿＿＿＿＿，而Re≤2000的流型称为＿＿＿，其平均速度为＿＿＿＿＿＿。
( 湍流，u m＝0.8u max，滞流，u m＝0.5 u max。
)7. 流体体积流量一定时,有效截面扩大,则流速＿＿＿,动压头＿＿＿,静压头＿＿＿。
(填增加,减少,不变）( 减少,减少,增加。
)8. 粘度值随温度变化而变化,对于液体，温度升高，粘度________；对于气体，温度升高，粘度________。
(减少; 增大)9. 米糠油在管中作流动,若流量不变,管径不变,管长增加一倍,则摩擦阻力损失为原来的______倍。
(2倍)10. （2分）孔板流量计和转子流量计的最主要区别在于：前者是恒______,变_____；后者是恒_________,变_________。
( 截面；压差；压差；截面)11. 在测速管中,测压孔正对水流方向的测压管液位代表______,流体流过测速管侧壁小孔的测压管液位代表__________。
化工原理流体流动习题和答案
二选择1 流体在管内流动时，如要测取管截面上的流速分布，应选用⎽⎽A⎽⎽⎽流量计测量。
A 皮托管B 孔板流量计C 文丘里流量计D 转子流量计2 离心泵开动以前必须充满液体是为了防止发生⎽⎽⎽A⎽⎽⎽。
A 气缚现象B汽蚀现象 C 汽化现象 D 气浮现象3 离心泵的调节阀开大时，A 吸入管路阻力损失不变B 泵出口的压力减小C 泵入口的真空度减小D 泵工作点的扬程升高4 水由敞口恒液位的高位槽通过一管道流向压力恒定的反应器，当管道上的阀门开度减小后，管道总阻力损失 C 。
A 增大B 减小C 不变D 不能判断5 流体流动时的摩擦阻力损失hf所损失的是机械能中的 C 项。
A 动能B 位能C 静压能D 总机械能6 在完全湍流时（阻力平方区），粗糙管的摩擦系数λ数值 CA 与光滑管一样B 只取决于ReC 取决于相对粗糙度D 与粗糙度无关7 孔板流量计的孔流系数C0当Re增大时，其值 B 。
A 总在增大B 先减小，后保持为定值C 总在减小D 不定8 已知列管换热器外壳内径为600mm，壳内装有269根φ25×2.5mm的换热管，每小时有5×104kg的溶液在管束外侧流过，溶液密度为810kg/m3，粘度为1.91×10－3Pa·s，则溶液在管束外流过时的流型为 A 。
A 层流B 湍流C 过渡流D 无法确定9 某离心泵运行一年后发现有气缚现象，应。
A 停泵，向泵内灌液B 降低泵的安装高度C 检查进口管路是否有泄漏现象D 检查出口管路阻力是否过大10 某液体在内径为d0的水平管路中稳定流动，其平均流速为u0，当它以相同的体积流量通过等长的内径为d2(d2=d0/2)的管子时，若流体为层流，则压降∆p为原来的 C 倍。
A 4B 8C 16D 32三计算1 为测量腐蚀性液体贮槽中的存液量，采用图示的装置。
测量时通入压缩空气，控制调节阀使空气缓慢地鼓泡通过观察瓶。
今测得U形压差计读数为R=130mm，通气管距贮槽底面h=20cm，贮槽直径为2m，液体密度为980kg/m3。
化工原理第二版两册答案习题附图主编
第一章 流体流动4．某储油罐中盛有密度为960 kg/m 3的重油（如附图所示），油面最高时离罐底9.5 m ，油面上方与大气相通。
在罐侧壁的下部有一直径为760 mm 的孔，其中心距罐底1000 mm ，孔盖用14 mm 的钢制螺钉紧固。
若螺钉材料的工作压力为39.5×106 Pa ，问至少需要几个螺钉（大气压力为101.3×103 Pa ）？ 解：由流体静力学方程，距罐底1000 mm 处的流体压力为[]（绝压）Pa 10813.1Pa )0.15.9(81.9960103.10133⨯=-⨯⨯+⨯=+=gh p p ρ 作用在孔盖上的总力为N 10627.3N 76.04π103.10110813.1)(4233a ⨯⨯⨯⨯⨯-=＝）－＝（A p p F每个螺钉所受力为N 10093.6N 014.04π105.39321⨯=÷⨯⨯=F因此()（个）695.5N 10093.610627.3341≈=⨯⨯==F F n5．如本题附图所示，流化床反应器上装有两个U 管压差计。
读数分别为R 1=500 mm ，R 2=80 mm ，指示液为水银。
为防止水银蒸气向空间扩散，于右侧的U 管与大气连通的玻璃管内灌入一段水，其高度R 3=100 mm 。
试求A 、B 两点的表压力。
解：（1）A 点的压力()（表）Pa 101.165Pa 08.081.9136001.081.9100042汞3水A ⨯=⨯⨯+⨯⨯=+=gR gR p ρρ（2）B 点的压力()（表）Pa 107.836Pa 5.081.91360010165.1441汞A B ⨯=⨯⨯+⨯=+=gR p p ρ 7．某工厂为了控制乙炔发生炉内的压力不超过13.3 kPa （表压），在炉外装一安全液封管（又称水封）装置，如本题附图所示。
液封的作用是，当炉内压力超过规定值时，气体便从液封管排出。
试求此炉的安全液封管应插入槽内水面下的深度h 。
流体流动习题解答
0.171 mH 2 O 171 mmH 2 O
应注意式中的 z A zB 0 ，故B点所在的测压管高出A171mmH2O。
第一章 流体流动
18/35
化 工 原 理 习 题 解 答
【1-7】如图所示，水由高位水箱经管道从喷嘴流出，已知d1=125mm，d2=100 mm，喷嘴d3=75mm，压差计读数R=80mmHg，若阻力损失可忽略，求H和pA。 【解】(1)1,2,3三点所在截面的流速。 依题意，阻力损失被忽略，现考察1,2,3三点
第一章 流体流动 2/35
化 工 原 理 习 题 解 答
• 5. 流体流动的型态用_____来判断，当 ________时为湍流，当________时为滞流， 当______时为过渡流。 • 6.当流体的体积流量一定时,流动截面扩大, 则流速__________,动压头___________, 静压头___________。
第一章 流体流动
8/35
化 工 原 理 习 题 解 答
• 14.流体在圆管内作滞流流动时,阻力与流速 的（ ）成比例,作完全湍流时,则阻力与流 速的（ ）成比例。
第一章 流体流动
9/35
化 工 原 理 习 题 解 答
【1-1】附图所示为汽液直接接触混合式冷凝器，蒸汽被水冷凝后，冷凝液和水 一道沿管流至水池，现已知冷凝器内真空度为0.83kPa， 管内水温40℃ ，试估计管内的水柱高度H。 【解】冷凝器内表压
第一章 流体流动
3/35
化 工 原 理 习 题 解 答
• 7.流体的粘度指 流体流动时,相邻流体层间,在单位接触面上,速度梯度为1时,所产生的内摩擦力 __________________________________ ____。粘度随温度变化而变化,液体的粘度 随温度升高而________；气体的粘度则随 温度升高而________。
流体流动作业及答案
流体流动作业1某油水分离池液面上方为常压，混合液中油（o ）与水（w ）的体积比为5:1，油的密度为ρ0 = 830kg·m -3，水的密度为ρ = 1000kg·m -3。
池的液位计读数h c =1.1m 。
试求混合液分层的油水界面高h w 和液面总高度(h w + h o )。
解：如图所示 ρ0gh 0 + ρgh w = ρgh c h 0 : h w = 5:1 ∴ 5ρ0gh w + ρgh w = ρgh c m g g gh h w c w 214.0100083051.1100050=+⨯⨯=+=ρρρ h 0 +h w = 6 h w = 6 × 0.214 = 1.284m2、质量浓度为16200kg/h 的25%氯化钠（NaCl ）水溶液在φ50×3mm 的钢管中流过。
已知水溶液的密度为1186kg/m 3，粘度为2.3×10-3Pa·s。
求（1）判断该水溶液的流动类型。
（2）计算在滞流时的最大流速滞m ax u 。
解：（1）算出R e 准数后即可判断流动类型①5.2497.21186)044.0(43600162002≈=⨯==πρωA su m/s ②56722103.211865.2044.03=⨯⨯⨯==-μρdu R e ， 流型为湍流 （2）求滞m ax u ：滞流时，R e 准数最大值为2000，相应的流速即为滞m ax u μρ滞max du R e =代入已知值后2000103.21186044.03max =⨯⨯⨯-滞u ，解得088.0max =滞u m/s3、列管换热器的管束有13根∅25×2.5mm 的钢管组成。
平均温度为50℃的空气以9m·s -1的速度在列管内流动，管内压强为1.96×105Pa(表压)，当地大气压为9.87×104Pa ，标准状况下空气的密度ρ0 = 1.293kg·m -3。
流体流动习题及答案
流体流动习题及答案1、如图1所示，直径为10cm 的圆盘由轴带动在一平台上旋转，圆盘与平台间充有厚度δ=1.5mm 的油膜。
当圆盘以n=50r/min 旋转时，测得扭矩M=2.94×10-4N·m 。
设油膜内速度沿垂直方向为线性分布，试确定油的黏度。
图1解：在半径方向上取dr ，则有dM ＝dF·r由题有dF ＝τ·dAd =d u yτμ⋅ 22dA=(d )2d r r r r r πππ+-=⋅d 2=d u nr y πδ所以有23d dM=2d 4d d u n r r r r r y μπμπδ⋅⋅= 两边积分计算得24M=nr μπδ代入数据得2.94×10－4N·m ＝μ×（0.05m ）4×π2 ×（50/60）s /（1.5×10－3m ）可得μ＝8.58×10－3Pa·s2、常压、20℃的空气稳定流过平板壁面，在边界层厚度为1.8mm 处的雷诺数为6.7×104。
求空气的外流速度。
解：设边界层厚度为δ；空气密度为ρ，空气流速为u 。
由题，因为湍流的临界雷诺数一般取5×105＞6.7×104，所以此流动为层流。
对于层流层有0.54.641=Re xx δ 同时又有 x Re =xu ρμ两式合并有0.54.641Re =u ρδμ⨯ 即有4.641×（6.7×104）0.5＝u×1×103kg/m 3×1.8mm /（1.81×10－5Pa·s ）u ＝0.012m/s3、污水处理厂中，将污水从调节池提升至沉淀池。
两池水面差最大为10m ，管路摩擦损失为4J/kg ，流量为34 m 3/h 。
求提升水所需要的功率。
设水的温度为25℃。
解：设所需得功率为N e ，污水密度为ρN e ＝W e q v ρ＝（gΔz ＋∑h f ）q v ρ=(9.81m/s 2×10m+4J/kg)×1×103kg/m 3×34/3600m 3/s= 964.3W4、如图所示，有一水平通风管道，某处直径由400mm 减缩至200mm 。
流体流动习题答案
11. 本题附图所示的贮槽内径D 为2m ，槽底与内径d 0为32 mm 的钢管相连，槽内无液体补充，其液面高度h 1为2m(以管子中心线为基准)。
液体在本题管内流动时的全部能量损失可按220f h u =∑计算，式中u 为液体在管内的流速。
试求当槽内液面下降1 m 时所需的时间。
解：根据物料衡算，在d θ时间内，槽内由于液面下降dh 而减少的液体量均由管路出口流出，于是有2244D dh d ud ππθ= (1)取管中心线所在的水平面位能基准面，在瞬时截面11'- 与管路出口截面22'-间列柏努利方程，得22112212,1222f p u p u gz gz h ρρ-++=+++∑ 其中，1z h = 20z = 120p p ==(表压) 10u ≈ 2,1220f h u -=∑解得20.6920.0692u z h == (2)将(2)式代入(1)式，并在下列边界条件下积分10θ= 12h m =2θθ= 21h m =2122000()4644 1.29320.692s h h θ=-⨯==⎰12. 本题附图所示为冷冻盐水循环系统。
盐水的密度为1100 kg/m 3，循环量为36 m 3/h 。
管路的直径相同，盐水由A 流经两个换热器而至B 的能量损失为98.1 J/kg ，由B 流至A 的能量损失为49 J/kg ，试计算：(1) 若泵的效率为70%时，泵的轴功率为若干kW? (2) 若A 处的压强表读数为245.2⨯103 Pa 时，B 处的压强表读数为若干?解：对循环系统，在管路中任取一截面同时作上游和下游截面，列柏努利方程，可以证明泵的功率完全用于克服流动阻力损失。
(1) 质量流量 331100/36/360011/s S w V kg m m s kg s ρ==⨯=,,98.149147.1/f A B f B A We h h J kg --=+=+=∑∑147.1111618.1/e e s N W w J s ==⨯=/1618.1/0.7 2.31N Ne kW η===(2) 在两压力表所处的截面A 、B 之间列柏努利方程，以通过截面A 中心的水平面作为位能基准面。
第1章 流体流动 习题及参考答案
一、单选题1．单位体积流体所具有的（）称为流体的密度。
AA 质量；B 粘度；C 位能；D 动能。
2．单位体积流体所具有的质量称为流体的（）。
AA 密度；B 粘度；C 位能；D 动能。
3．层流与湍流的本质区别是（）。
DA 湍流流速＞层流流速；B 流道截面大的为湍流，截面小的为层流；C 层流的雷诺数＜湍流的雷诺数；D 层流无径向脉动，而湍流有径向脉动。
4．气体是（）的流体。
BA 可移动；B 可压缩；C 可流动；D 可测量。
5．在静止的流体内，单位面积上所受的压力称为流体的（）。
CA6A7A8A9．（A10AA. 恒截面、恒压差；B. 变截面、变压差；C. 恒流速、恒压差；D. 变流速、恒压差。
16.层流与湍流的本质区别是：( )。
DA. 湍流流速>层流流速；B. 流道截面大的为湍流，截面小的为层流；C. 层流的雷诺数<湍流的雷诺数；D. 层流无径向脉动，而湍流有径向脉动。
17.圆直管内流动流体，湍流时雷诺准数是（）。
BA. Re ≤ 2000；B. Re ≥ 4000；C. Re = 2000～4000。
18.某离心泵入口处真空表的读数为 200mmHg ，当地大气压为101kPa, 则泵入口处的绝对压强为（）。
AA. 74.3kPa；B. 101kPa；C. 127.6kPa。
19.在稳定流动系统中，水由粗管连续地流入细管，若粗管直径是细管的2倍，则细管流速是粗管的（）倍。
CA. 2；B. 8；C. 4。
20.流体流动时产生摩擦阻力的根本原因是（）。
CA. 流动速度大于零；B. 管边不够光滑；C. 流体具有粘性。
21.在相同条件下，缩小管径，雷诺数（）。
AA. 增大；B. 减小；C. 不变。
22.水在园形直管中作滞流流动，流速不变，若管子直径增大一倍，则阻力损失为原来的（）。
AA. 1/4；B. 1/2；C. 2倍。
23．单位时间内流过管道任意截面的流体量称为（）。
第一章流体流动习题及答案
习题3附图第一章 流体流动 流体静止的基本方程1．已知甲地区的平均大气压力为85.3 kPa ，乙地区的平均大气压力为101.33 kPa ，在甲地区的某真空设备上装有一个真空表，其读数为20 kPa 。
若改在乙地区操作，真空表的读数为多少才能维持该设备的的绝对压力与甲地区操作时相同？[答案：36.03kPa]2．为测量腐蚀性液体贮槽中的存液量，采用图示的装置。
测量时通入压缩空气，控制调节阀使空气缓慢地鼓泡通过观察瓶。
今测得U 形压差计读数为R=130mm ，通气管距贮槽底面h=20cm ，贮槽直径为2m ，液体密度为980kg/m 3。
试求贮槽内液体的贮存量为多少吨？[答案：6.15吨]3．如图所示，用泵将水从贮槽送至敞口高位槽，两槽液面均恒定不变，输送管路尺寸为φ83×3.5mm ，泵的进出口管道上分别安装有真空表和压力表，真空表安装位置离贮槽的水面高度H 1为4.8m ，压力表安装位置离贮槽的水面高度H 2为5m 。
当输水量为36m 3/h 时，进水管道全部阻力损失为1.96J/kg ，出水管道全部阻力损失为4.9J/kg ，压力表读数为2.452×105Pa ，泵的效率为70%，水的密度ρ为1000kg/m 3，试求：（1）两槽液面的高度差H 为多少？ （2）泵所需的实际功率为多少kW ？（3）真空表的读数为多少kgf/cm 2？ [答案：H=19.7m ；实际功率为4.27kw ；真空表读数为51.5kPa]4．如本题附图所示，用泵2将储罐1中的有机混合液送至精馏塔3的中部进行分离。
已知储罐内液面维持恒定，其上方压力为1.0133⨯105 Pa 。
流体密度为800 kg/m 3。
精馏塔进口处的塔内压力为1.21⨯105 Pa ，进料口高于储罐内的液面8 m ，输送管道直径为φ68 mm ⨯4 mm ，进料量为20 m 3/h 。
料液流经全部管道的能量损失为70 J/kg ，求泵的有效功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
１1、某液体在一等径直管中作稳态流动,若体积流量不变,管内径减小为原来得一半,假定管内得相对粗糙度不变,则层流时,流动阻力变为原来得(C)
12。如图所示,三个容器A、B、C内均装有水,容器C敞口。密闭容器A、Ｂ间得液面高度差为z1=1ｍ,容器Ｂ、C间得液面高度差为ｚ２=2ｍ,两U形管下部液体均为水银,其密度0=１360０kg/m3,高度差分别为R=0.2m,H=0。１m,试求:容器Ａ、B上方压力表读数pA、pB得大小。
8.流体静压强P得作用方向为(B)
Ａ。指向受压面B、垂直指向受压面
Ｃ.垂直受压面Ｄ、平行受压面
9、层流与湍流得本质区别就是(Ｄ)
A。湍流流速>层流流速;
B。流道截面大得为湍流,截面小得为层流;
C、层流得雷诺数<湍流得雷诺数;
Ｄ.层流无径向脉动,而湍流有径向脉动、
10。 在稳定流动系统中,水由粗管连续地流入细管,若粗管直径就是细管得２倍,则细管流速就是粗管得(Ｃ)倍
故W=(2０—０)×9。807＋4×9、807×104／800＋6。7904
=６9３、５J／kｇ
Ｎ＝QρW／η＝1、5４1kｗ
1４。如附图所示,高位槽中水分别从BC与ＢD两支路排出,其中水面维持恒定、高位槽液面与两支管出口间得距离为10m、AB管段得内径为３８mm、长为28m;BC与BD支管得内径相同,均为32mm,长度分别为12m、15m(以上各长度均包括管件及阀门全开时得当量长度)。各段摩擦系数均可取为0.０３、试求:
u=(6/３60０)/［(π/4)×0。05２]＝0.8488ｍ/ｓ
u1≈u2≈0 Z1＝0
Ｒｅ=duρ／μ=0.05×0.８488×8００／(20×1０—3)
＝１697.6＜2000
则λ=６4／Ｒe=6４/1697。6=0。０３77
Σhf１-2=0.０３77×(25／0、05)×(0、８4８８２/2)=6、79０４／。kg
【解】取敞口贮槽液面为1－1截面,反应器内液面为２—２截面,在1—1与2－２截面间列柏努利方程,并以1—１截面为基准面:
gＺ1＋(ｕ12／２)＋(p1／ρ)+Ｗ=gZ2＋(ｕ２2/2)(p２/ρ)＋Σhf1－2
W=(Ｚ2—Ｚ1)g+[(u２2－u12)/2]+［(p2－p１)/ρ]＋Σhf1—2
Σhf1—２=λ[(l＋lｅ )／d］(u2／2)
流体流动习题
1.雷诺准数得表达式为_____＿___。当密度ρ＝1000ｋg／m3,粘度μ＝１厘泊得水,在内径为d=100mm,以流速为1m/ｓ在管中流动时,其雷诺准数等于___＿___＿＿_,其流动类型为__＿___。答案:Re=dｕρ/μ ; 1０5; 湍流
2.某流体在圆管中呈层流流动,今用皮托管测得管中心得最大流速为2m/s,此时管内得平均流速为__＿____＿Fra bibliotek、答案:1ｍ/ｓ
3.圆管中有常温下得水流动,管内径d=100mm,测得其中得质量流量为1１、8kg/ｓ/,其体积流量为__＿__＿。平均流速为___＿＿__、答案:0。01１８m３／s;1、5m/s
4.管出口得局部阻力系数等于＿_1、０＿＿_,管入口得局部阻力系数等于__0。5_＿。
5.流体在园直管内流动,当Re≥4０00时得流型称为___,其平均速度与最大流速得关系为_＿_,而Re≤200０得流型称为__＿,平均速度与最大流速得关系为＿__。
13.用离心泵经φ５7×3.5mm得钢管,将敞口贮槽内得有机溶剂(密度为8００kg／m３,粘度为2０cp)输送到反应器中、设贮槽内得液面离反应器内得液面高度Z保持20m,见附图、已知钢管总长度(包括局部阻力当量长度) 为25m,反应器内得压力恒定为4kgf/ｃm２(表压) ,有机溶液输送量为6m３/h,泵得效率为60%,试确定泵提供得轴功率。
=
(２)
在高位槽液面与ＢD出口列柏努利方程:
(3)
将(2)代入(３)式中:
解得:
流量:
答案:湍流; ≈0。8ｕｍax; 层流; =0。5 umax
6.某设备上,真空度得读数为８0mmHg,其绝压=__＿_ｍH２O= ___＿_Pa。(该地区得大气压为720mmHｇ)答案:8、7mH２O;８。５3×104pａ
7.应用柏努利方程所选取得截面所必须具备得条件就是_____＿_＿__＿＿＿_。
(1)BC支路阀门全关而BD支路阀门全开时得流量;
(2)ＢC支路与BD支路阀门均全开时各支路得流量及总流量。
解:(1)在高位槽液面与BD管出口外侧列柏努利方程:
简化:
而
化简
又由连续性方程:
代入上式:
解得:
流量:
(2)当BD,BＣ支路阀均全开时:
C ,D出口状态完全相同,分支管路形如并联管路,
(1)
又
